239
Dane techniczne

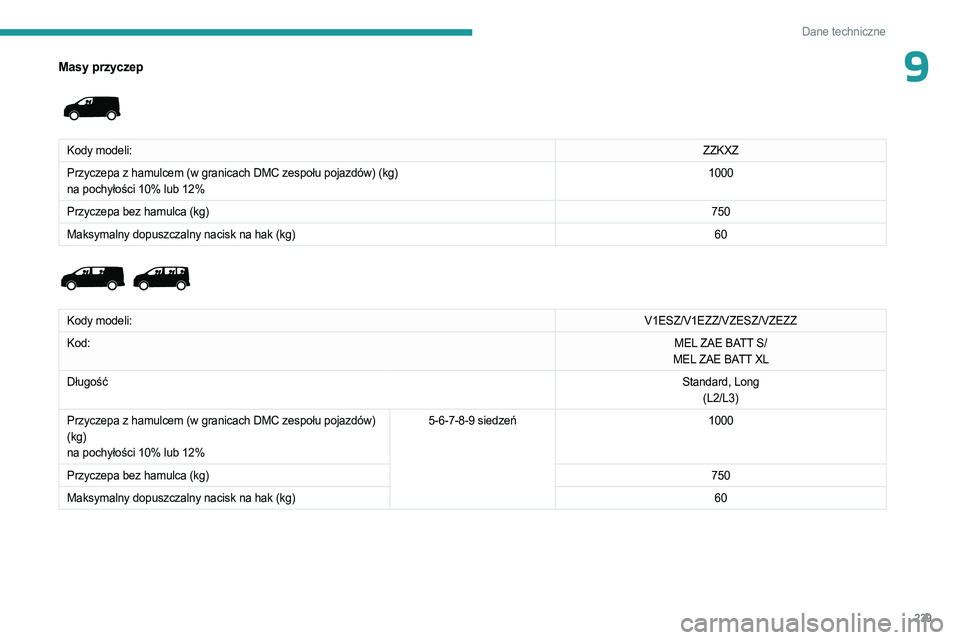

9Masy przyczep

Kody modeli:ZZKXZ
Przyczepa z hamulcem (w granicach DMC zespołu pojazdów) (kg)
na pochyłości 10% lub 12% 1000
Przyczepa bez hamulca (kg) 750
Maksymalny dopuszczalny nacisk na hak (kg) 60


Kody modeli:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kod: MEL ZAE BATT S/
MEL ZAE BATT XL
Długość Standard, Long
(L2/L3)
Przyczepa z hamulcem (w granicach DMC zespołu pojazdów)
(kg)
na pochyłości 10% lub 12% 5-6-7-8-9 siedzeń
1000
Przyczepa bez hamulca (kg) 750
Maksymalny dopuszczalny nacisk na hak (kg) 60

240
Dane techniczne

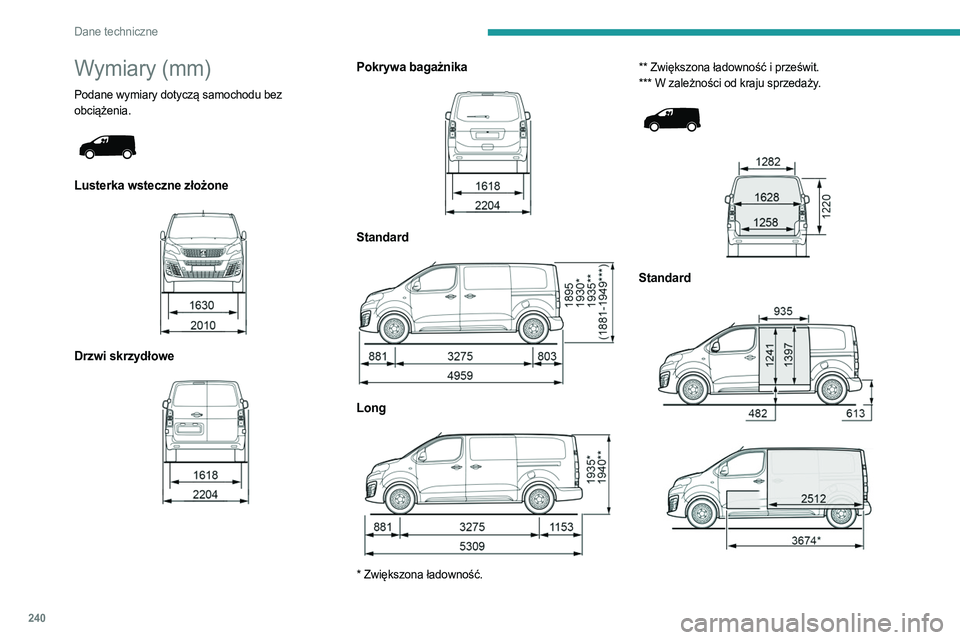

Wymiary (mm)
Podane wymiary dotyczą samochodu bez
obciążenia.


Lusterka wsteczne złożone

Drzwi skrzydłowe

Pokrywa bagażnika

Standard

Long

* Zwiększona ładowność.** Zwiększona ładowność i prześwit.
*** W zależności od kraju sprzedaży.




Standard

241
Dane techniczne

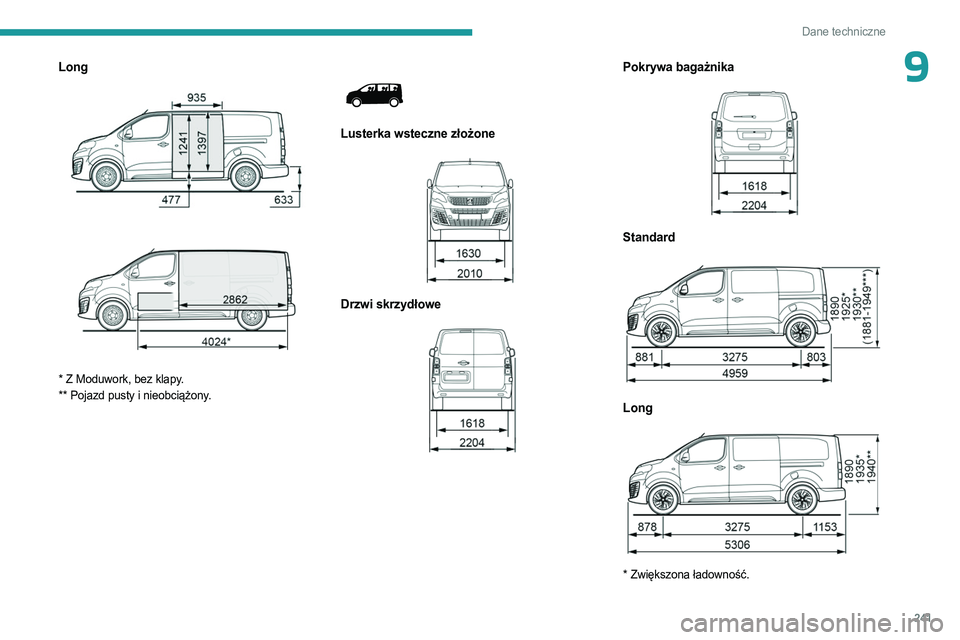

9Long



* Z Moduwork, bez klapy.
** Pojazd pusty i nieobciążony.


Lusterka wsteczne złożone

Drzwi skrzydłowe

Pokrywa bagażnika

Standard

Long

* Zwiększona ładowność.

242
Dane techniczne
** Zwiększona ładowność i prześwit.
*** W zależności od kraju sprzedaży.

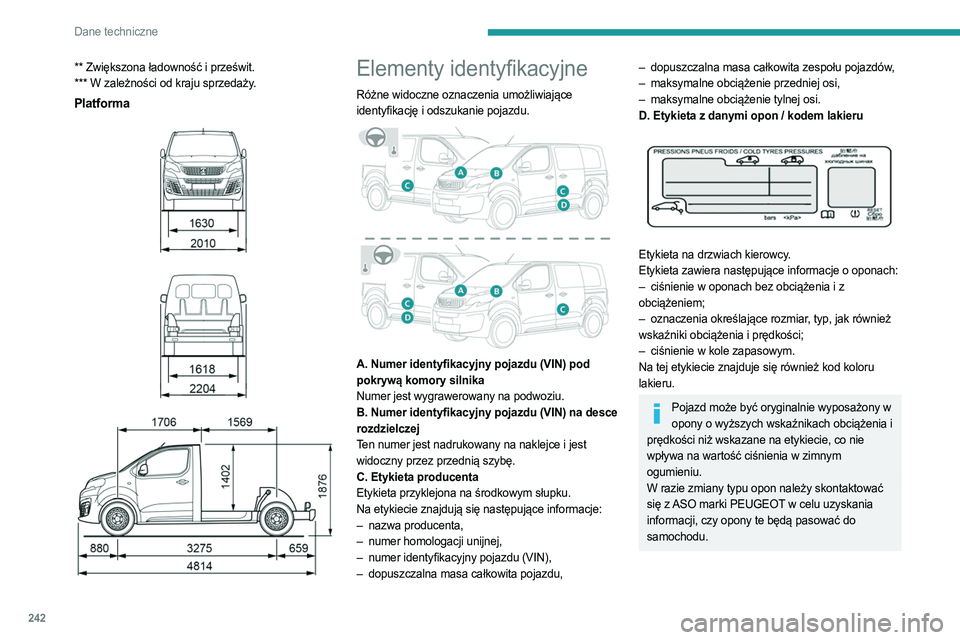

Platforma





Elementy identyfikacyjne
Różne widoczne oznaczenia umożliwiające
identyfikację i odszukanie pojazdu.


A. Numer identyfikacyjny pojazdu (VIN) pod
pokrywą komory silnika
Numer jest wygrawerowany na podwoziu.
B. Numer identyfikacyjny pojazdu (VIN) na desce
rozdzielczej
Ten numer jest nadrukowany na naklejce i jest
widoczny przez przednią szybę.
C. Etykieta producenta
Etykieta przyklejona na środkowym słupku.
Na etykiecie znajdują się następujące informacje:
–
nazwa producenta,
–


numer homologacji unijnej,
–


numer identyfikacyjny pojazdu (VIN),
–


dopuszczalna masa całkowita pojazdu,
– dopuszczalna masa całkowita zespołu pojazdów ,
– maksymalne obciążenie przedniej osi,
–

maksymalne obciążenie tylnej osi.
D. Etykieta z danymi opon / kodem lakieru


Etykieta na drzwiach kierowcy.
Etykieta zawiera następujące informacje o oponach:
–

ciśnienie w oponach bez obciążenia i z

obciążeniem;
–

oznaczenia określające rozmiar
, typ, jak również
wskaźniki obciążenia i prędkości;
–

ciśnienie w kole zapasowym.
Na tej etykiecie znajduje się również kod koloru


lakieru.
Pojazd może być oryginalnie wyposażony w opony o wyższych wskaźnikach obciążenia i
prędkości niż wskazane na etykiecie, co nie
wpływa na wartość ciśnienia w zimnym
ogumieniu.
W razie zmiany typu opon należy skontaktować
się z ASO marki PEUGEOT w celu uzyskania
informacji, czy opony te będą pasować do
samochodu.

243
Radio Bluetooth®

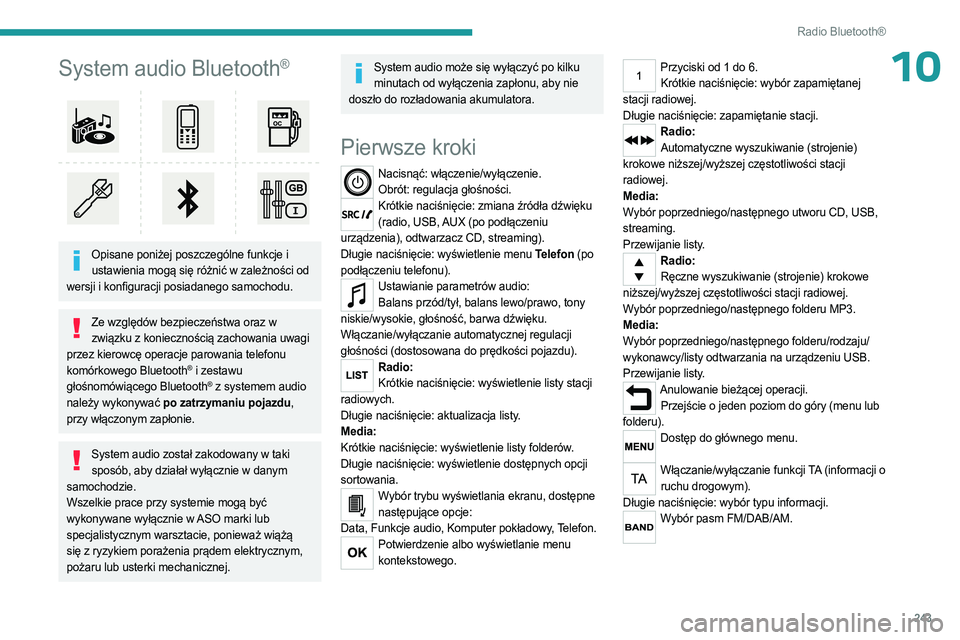

10System audio Bluetooth®


Opisane poniżej poszczególne funkcje i ustawienia mogą się różnić w zależności od
wersji i konfiguracji posiadanego samochodu.
Ze względów bezpieczeństwa oraz w związku z koniecznością zachowania uwagi
przez kierowcę operacje parowania telefonu
komórkowego Bluetooth
® i zestawu
głośnomówiącego Bluetooth® z systemem audio
należy wykonywać po zatrzymaniu pojazdu,
przy włączonym zapłonie.
System audio został zakodowany w taki sposób, aby działał wyłącznie w danym
samochodzie.
Wszelkie prace przy systemie mogą być
wykonywane wyłącznie w ASO marki lub
specjalistycznym warsztacie, ponieważ wiążą
się z ryzykiem porażenia prądem elektrycznym,
pożaru lub usterki mechanicznej.
System audio może się wyłączyć po kilku minutach od wyłączenia zapłonu, aby nie
doszło do rozładowania akumulatora.
Pierwsze kroki
Nacisnąć: włączenie/wyłączenie. Obrót: regulacja głośności.
Krótkie naciśnięcie: zmiana źródła dźwięku (radio, USB, AUX (po podłączeniu
urządzenia), odtwarzacz CD, streaming).
Długie naciśnięcie: wyświetlenie menu Telefon (po
podłączeniu telefonu).
Ustawianie parametrów audio: Balans przód/tył, balans lewo/prawo, tony
niskie/wysokie, głośność, barwa dźwięku.
Włączanie/wyłączanie automatycznej regulacji
głośności (dostosowana do prędkości pojazdu).
Radio: Krótkie naciśnięcie: wyświetlenie listy stacji
radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie listy folderów.
Długie naciśnięcie: wyświetlenie dostępnych opcji
sortowania.
Wybór trybu wyświetlania ekranu, dostępne następujące opcje:
Data, Funkcje audio, Komputer pokładowy, Telefon.
Potwierdzenie albo wyświetlanie menu kontekstowego.
Przyciski od 1 do 6.Krótkie naciśnięcie: wybór zapamiętanej
stacji radiowej.
Długie naciśnięcie: zapamiętanie stacji.
Radio: Automatyczne wyszukiwanie (strojenie)
krokowe niższej/wyższej częstotliwości stacji
radiowej.
Media:
Wybór poprzedniego/następnego utworu CD, USB,
streaming.
Przewijanie listy.
Radio: Ręczne wyszukiwanie (strojenie) krokowe
niższej/wyższej częstotliwości stacji radiowej.
Wybór poprzedniego/następnego folderu MP3.
Media:
Wybór poprzedniego/następnego folderu/rodzaju/
wykonawcy/listy odtwarzania na urządzeniu USB.
Przewijanie listy.
Anulowanie bieżącej operacji. Przejście o jeden poziom do góry (menu lub
folderu).
Dostęp do głównego menu.
Włączanie/wyłączanie funkcji TA (informacji o
ruchu drogowym).
Długie naciśnięcie: wybór typu informacji.
Wybór pasm FM/DAB/AM.

244
Radio Bluetooth®

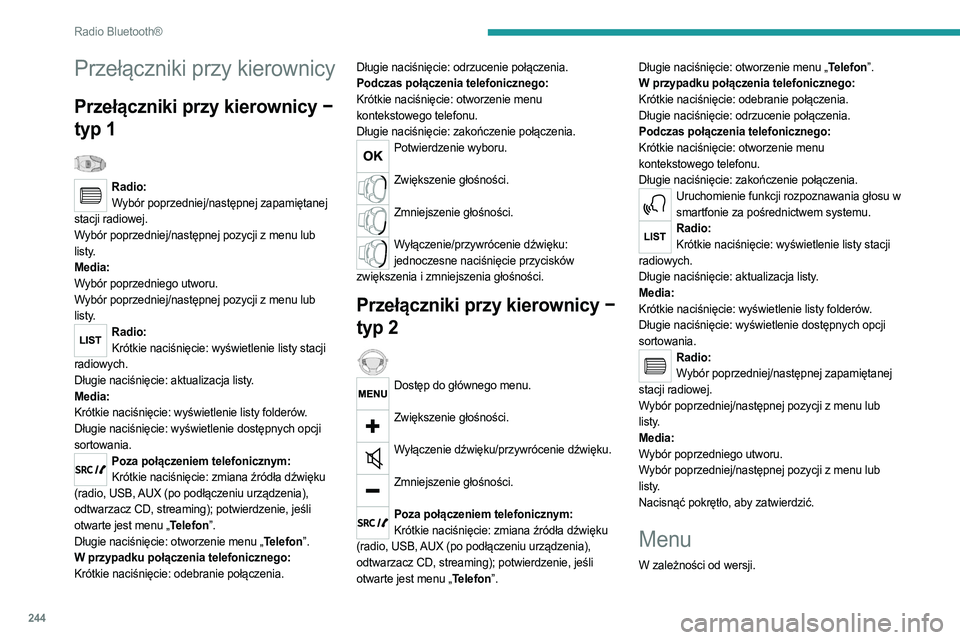

Przełączniki przy kierownicy
Przełączniki przy kierownicy −
typ 1

Radio:Wybór poprzedniej/następnej zapamiętanej
stacji radiowej.
Wybór poprzedniej/następnej pozycji z menu lub
listy.
Media:
Wybór poprzedniego utworu.
Wybór poprzedniej/następnej pozycji z menu lub
listy.
Radio: Krótkie naciśnięcie: wyświetlenie listy stacji
radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie listy folderów.
Długie naciśnięcie: wyświetlenie dostępnych opcji
sortowania.
Poza połączeniem telefonicznym: Krótkie naciśnięcie: zmiana źródła dźwięku
(radio, USB, AUX (po podłączeniu urządzenia),
odtwarzacz CD, streaming); potwierdzenie, jeśli
otwarte jest menu „Telefon”.
Długie naciśnięcie: otworzenie menu „Telefon”.
W przypadku połączenia telefonicznego:
Krótkie naciśnięcie: odebranie połączenia. Długie naciśnięcie: odrzucenie połączenia.
Podczas połączenia telefonicznego:
Krótkie naciśnięcie: otworzenie menu
kontekstowego telefonu.
Długie naciśnięcie: zakończenie połączenia.
Potwierdzenie wyboru.

Zwiększenie głośności.
Zmniejszenie głośności.
Wyłączenie/przywrócenie dźwięku:
jednoczesne naciśnięcie przycisków
zwiększenia i zmniejszenia głośności.
Przełączniki przy kierownicy −
typ 2

Dostęp do głównego menu.
Zwiększenie głośności.
Wyłączenie dźwięku/przywrócenie dźwięku.
Zmniejszenie głośności.
Poza połączeniem telefonicznym:
Krótkie naciśnięcie: zmiana źródła dźwięku
(radio, USB, AUX (po podłączeniu urządzenia),
odtwarzacz CD, streaming); potwierdzenie, jeśli
otwarte jest menu „Telefon”. Długie naciśnięcie: otworzenie menu „Telefon”.
W przypadku połączenia telefonicznego:
Krótkie naciśnięcie: odebranie połączenia.
Długie naciśnięcie: odrzucenie połączenia.
Podczas połączenia telefonicznego:
Krótkie naciśnięcie: otworzenie menu
kontekstowego telefonu.
Długie naciśnięcie: zakończenie połączenia.
Uruchomienie funkcji rozpoznawania głosu w
smartfonie za pośrednictwem systemu.
Radio:Krótkie naciśnięcie: wyświetlenie listy stacji
radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie listy folderów.
Długie naciśnięcie: wyświetlenie dostępnych opcji
sortowania.
Radio: Wybór poprzedniej/następnej zapamiętanej
stacji radiowej.
Wybór poprzedniej/następnej pozycji z menu lub
listy.
Media:
Wybór poprzedniego utworu.
Wybór poprzedniej/następnej pozycji z menu lub
listy.
Nacisnąć pokrętło, aby zatwierdzić.
Menu
W zależności od wersji.

245
Radio Bluetooth®

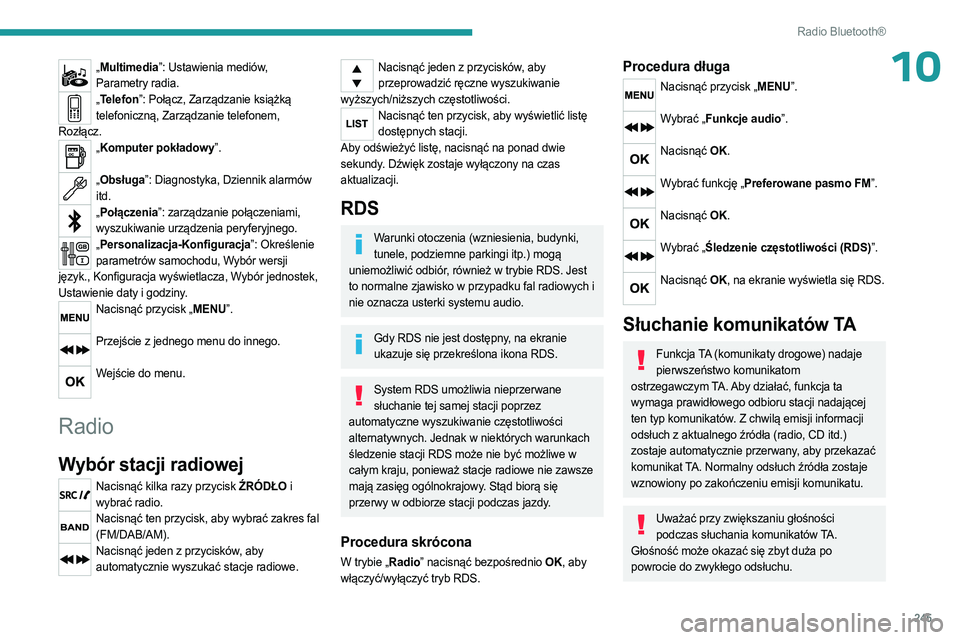

10„Multimedia”: Ustawienia mediów,
Parametry radia.
„ Telefon”: Połącz, Zarządzanie książką
telefoniczną, Zarządzanie telefonem,
Rozłącz.
„ Komputer pokładowy”.
„Obsługa”: Diagnostyka, Dziennik alarmów
itd.
„ Połączenia”: zarządzanie połączeniami,
wyszukiwanie urządzenia peryferyjnego.
„ Personalizacja-Konfiguracja”: Określenie
parametrów samochodu, Wybór wersji
język., Konfiguracja wyświetlacza, Wybór jednostek,
Ustawienie daty i godziny.
Nacisnąć przycisk „MENU”.
Przejście z jednego menu do innego.
Wejście do menu.
Radio
Wybór stacji radiowej
Nacisnąć kilka razy przycisk ŹRÓDŁO i
wybrać radio.
Nacisnąć ten przycisk, aby wybrać zakres fal (FM/DAB/AM).
Nacisnąć jeden z przycisków, aby automatycznie wyszukać stacje radiowe.
Nacisnąć jeden z przycisków, aby przeprowadzić ręczne wyszukiwanie
wyższych/niższych częstotliwości.
Nacisnąć ten przycisk, aby wyświetlić listę dostępnych stacji.
Aby odświeżyć listę, nacisnąć na ponad dwie
sekundy. Dźwięk zostaje wyłączony na czas
aktualizacji.
RDS
Warunki otoczenia (wzniesienia, budynki, tunele, podziemne parkingi itp.) mogą
uniemożliwić odbiór, również w trybie
RDS. Jest
to normalne zjawisko w przypadku fal radiowych i
nie oznacza usterki systemu audio.
Gdy RDS nie jest dostępny, na ekranie ukazuje się przekreślona ikona RDS.
System RDS umożliwia nieprzerwane słuchanie tej samej stacji poprzez
automatyczne wyszukiwanie częstotliwości
alternatywnych. Jednak w niektórych warunkach
śledzenie stacji RDS może nie być możliwe w
całym kraju, ponieważ stacje radiowe nie zawsze
mają zasięg ogólnokrajowy. Stąd biorą się
przerwy w odbiorze stacji podczas jazdy.
Procedura skrócona
W trybie „Radio” nacisnąć bezpośrednio OK, aby
włączyć/wyłączyć tryb RDS.
Procedura długa
Nacisnąć przycisk „MENU”.
Wybrać „Funkcje audio”.
Nacisnąć OK.
Wybrać funkcję „Preferowane pasmo FM”.
Nacisnąć OK.
Wybrać „Śledzenie częstotliwości (RDS)”.
Nacisnąć OK, na ekranie wyświetla się RDS.
Słuchanie komunikatów TA
Funkcja TA (komunikaty drogowe) nadaje
pierwszeństwo komunikatom
ostrzegawczym TA. Aby działać, funkcja ta
wymaga prawidłowego odbioru stacji nadającej
ten typ komunikatów. Z chwilą emisji informacji
odsłuch z aktualnego źródła (radio, CD itd.)
zostaje automatycznie przerwany, aby przekazać
komunikat TA. Normalny odsłuch źródła zostaje
wznowiony po zakończeniu emisji komunikatu.
Uważać przy zwiększaniu głośności podczas słuchania komunikatów TA.
Głośność może okazać się zbyt duża po
powrocie do zwykłego odsłuchu.

246
Radio Bluetooth®

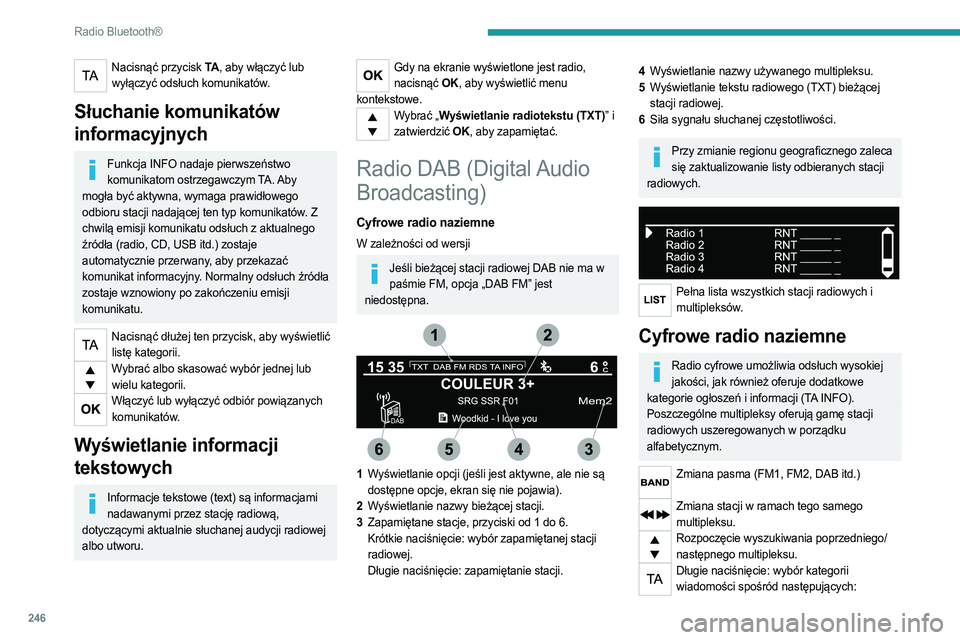

Nacisnąć przycisk TA, aby włączyć lub
wyłączyć odsłuch komunikatów.
Słuchanie komunikatów
informacyjnych
Funkcja INFO nadaje pierwszeństwo komunikatom ostrzegawczym TA. Aby
mogła być aktywna, wymaga prawidłowego
odbioru stacji nadającej ten typ komunikatów. Z
chwilą emisji komunikatu odsłuch z aktualnego
źródła (radio, CD, USB itd.) zostaje
automatycznie przerwany, aby przekazać
komunikat informacyjny. Normalny odsłuch źródła
zostaje wznowiony po zakończeniu emisji
komunikatu.
Nacisnąć dłużej ten przycisk, aby wyświetlić listę kategorii.
Wybrać albo skasować wybór jednej lub wielu kategorii.
Włączyć lub wyłączyć odbiór powiązanych komunikatów.
Wyświetlanie informacji
tekstowych
Informacje tekstowe (text) są informacjami nadawanymi przez stację radiową,
dotyczącymi aktualnie słuchanej audycji radiowej
albo utworu.
Gdy na ekranie wyświetlone jest radio, nacisnąć OK, aby wyświetlić menu
kontekstowe.
Wybrać „Wyświetlanie radiotekstu (TXT)” i zatwierdzić OK, aby zapamiętać.
Radio DAB (Digital Audio
Broadcasting)
Cyfrowe radio naziemne
W zależności od wersji
Jeśli bieżącej stacji radiowej DAB nie ma w paśmie FM, opcja „DAB FM” jest
niedostępna.


1 Wyświetlanie opcji (jeśli jest aktywne, ale nie są
dostępne opcje, ekran się nie pojawia).
2 Wyświetlanie nazwy bieżącej stacji.
3 Zapamiętane stacje, przyciski od 1 do 6.
Krótkie naciśnięcie: wybór zapamiętanej stacji
radiowej.
Długie naciśnięcie: zapamiętanie stacji.
4Wyświetlanie nazwy używanego multipleksu.
5 Wyświetlanie tekstu radiowego (TXT) bieżącej
stacji radiowej.
6 Siła sygnału słuchanej częstotliwości.
Przy zmianie regionu geograficznego zaleca
się zaktualizowanie listy odbieranych stacji
radiowych.


Pełna lista wszystkich stacji radiowych i multipleksów.
Cyfrowe radio naziemne
Radio cyfrowe umożliwia odsłuch wysokiej jakości, jak również oferuje dodatkowe
kategorie ogłoszeń i informacji (TA INFO).
Poszczególne multipleksy oferują gamę stacji
radiowych uszeregowanych w porządku
alfabetycznym.
Zmiana pasma (FM1, FM2, DAB itd.)
Zmiana stacji w ramach tego samego
multipleksu.
Rozpoczęcie wyszukiwania poprzedniego/następnego multipleksu.
Długie naciśnięcie: wybór kategorii wiadomości spośród następujących:

247
Radio Bluetooth®
10Transport, Wiadomości, Rozrywka i Komunikaty
specjalne (dostępne w zależności od stacji).
Gdy na ekranie wyświetlone jest radio, nacisnąć „OK”, aby wyświetlić menu
kontekstowe.
(Śledzenie częstotliwości (RDS), Śledzenie
automatyczne DAB/FM, Wyświetlanie radiotekstu
(TXT), Informacje o stacji itp.).
Śledzenie DAB/FM
Radio cyfrowe umożliwia odsłuch wyższej jakości.
Kiedy jakość sygnału cyfrowego jest zła, funkcja
„Śledzenie automatyczne DAB/FM” umożliwia
dalsze słuchanie tej samej stacji, dzięki
automatycznemu przełączeniu na odpowiednią
stację analogową w paśmie „FM” (jeżeli taka
istnieje).
Gdy funkcja „Śledzenie automatyczne DAB/FM”
jest włączona, stacja DAB zostanie wybrana
automatycznie.
Nacisnąć przycisk „MENU”.
Wybrać „Multimedia” i zatwierdzić.
Wybrać „Śledzenie automatyczne DAB/
FM” i zatwierdzić.
Gdy funkcja śledzenia „Śledzenie automatyczne DAB/FM” jest włączona,
podczas przełączania na radio analogowe „FM”
występuje kilkusekundowe opóźnienie, a czasami
zmiana głośności.
Jeżeli słuchana stacja „DAB” nie jest dostępna w paśmie „FM” (przekreślona
opcja „DAB/FM”) albo jeżeli „Śledzenie
automatyczne DAB/FM” nie jest włączone,
następuje wyłączenie dźwięku, gdy jakość
sygnału cyfrowego się pogarsza.
Media
Gniazdo USB
Włożyć pamięć USB do gniazda USB albo podłączyć urządzenie peryferyjne USB do
gniazda USB za pomocą odpowiedniego przewodu
(należy zakupić osobno).
System wybierze automatycznie źródło „USB”.
Nie używać rozgałęziacza USB, ponieważ grozi to uszkodzeniem systemu.
Wszelkie urządzenia podłączane do systemu muszą być zgodne z normami
mającymi zastosowanie do produktu oraz/lub z
normą IEC 60950-1.
System tworzy listy odtwarzania (w pamięci
tymczasowej), co może potrwać od kilku sekund do
wielu minut przy pierwszym podłączeniu.
Zmniejszenie liczby plików innych niż muzyczne
i liczby folderów pozwala na skrócenie czasu
oczekiwania. Listy odtwarzania są aktualizowane
przy każdym podłączeniu pamięci USB.
Bateria urządzenia podłączonego do gniazda USB automatycznie się ładuje.
Tryb odtwarzania
Dostępne są następujące tryby odtwarzania:
– Normalny : utwory są odtwarzane w kolejności
zgodnej z wybranym typem sortowania plików.
–

Losowo
: utwory są odtwarzane w sposób losowy
spośród ścieżek w danym albumie albo w folderze.
–

Losowo na całym nośniku
: utwory są
odtwarzane w sposób losowy spośród wszystkich
utworów zapisanych na danym nośniku.
–

Powtarzanie
: odtwarzane są tylko utwory z
albumu albo folderu w trakcie odsłuchu.
Nacisnąć ten przycisk w celu wyświetlenia menu kontekstowego dla funkcji Media.
Nacisnąć ten przycisk, aby wybrać żądany tryb odtwarzania.
Nacisnąć ten przycisk, aby zatwierdzić.
Wybrana opcja wyświetla się w górnej części
ekranu.
Wybór utworu do odtwarzania
Nacisnąć jeden z tych przycisków, aby przejść do poprzedniego/następnego utworu.
Nacisnąć jeden z tych przycisków, aby przejść do poprzedniego/następnego folderu.

248
Radio Bluetooth®

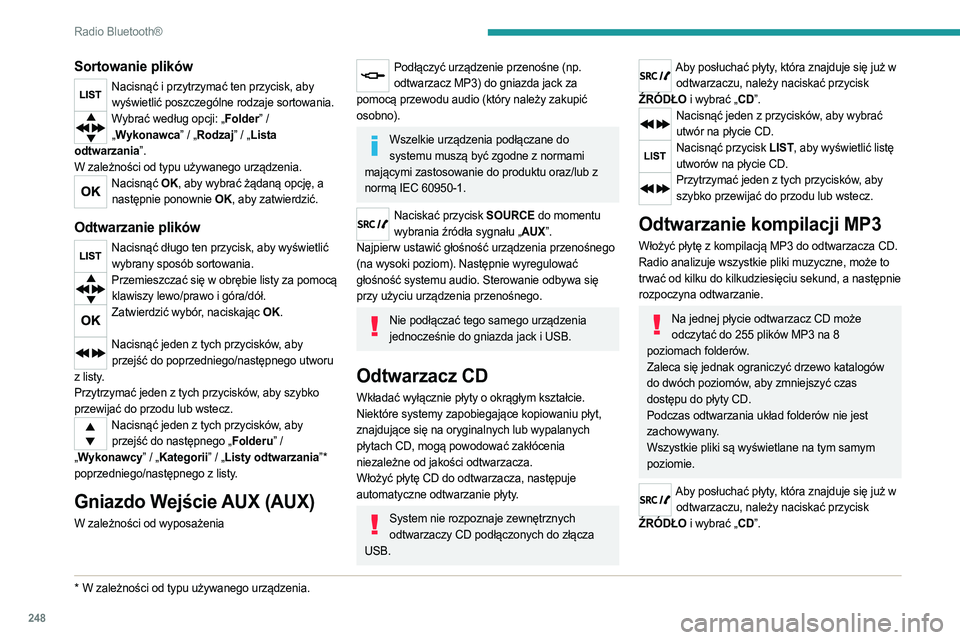

Sortowanie plików
Nacisnąć i przytrzymać ten przycisk, aby wyświetlić poszczególne rodzaje sortowania.
Wybrać według opcji: „Folder” / „ Wykonawca” / „Rodzaj” / „Lista
odtwarzania”.
W zależności od typu używanego urządzenia.
Nacisnąć OK, aby wybrać żądaną opcję, a następnie ponownie OK, aby zatwierdzić.
Odtwarzanie plików
Nacisnąć długo ten przycisk, aby wyświetlić wybrany sposób sortowania.
Przemieszczać się w obrębie listy za pomocą klawiszy lewo/prawo i góra/dół.
Zatwierdzić wybór, naciskając OK.
Nacisnąć jeden z tych przycisków, aby przejść do poprzedniego/następnego utworu
z listy.
Przytrzymać jeden z tych przycisków, aby szybko
przewijać do przodu lub wstecz.
Nacisnąć jeden z tych przycisków, aby przejść do następnego „Folderu” /
„ Wykonawcy” / „Kategorii” / „Listy odtwarzania”*
poprzedniego/następnego z listy.
Gniazdo Wejście AUX (AUX)
W zależności od wyposażenia
* W zależności od typu używanego urządzenia.
Podłączyć urządzenie przenośne (np. odtwarzacz MP3) do gniazda jack za
pomocą przewodu audio (który należy zakupić
osobno).
Wszelkie urządzenia podłączane do systemu muszą być zgodne z normami
mającymi zastosowanie do produktu oraz/lub z
normą IEC 60950-1.
Naciskać przycisk SOURCE do momentu wybrania źródła sygnału „AUX”.
Najpierw ustawić głośność urządzenia przenośnego
(na wysoki poziom). Następnie wyregulować
głośność systemu audio. Sterowanie odbywa się
przy użyciu urządzenia przenośnego.
Nie podłączać tego samego urządzenia jednocześnie do gniazda jack i USB.
Odtwarzacz CD
Wkładać wyłącznie płyty o okrągłym kształcie.
Niektóre systemy zapobiegające kopiowaniu płyt,
znajdujące się na oryginalnych lub wypalanych
płytach CD, mogą powodować zakłócenia
niezależne od jakości odtwarzacza.
Włożyć płytę CD do odtwarzacza, następuje
automatyczne odtwarzanie płyty.
System nie rozpoznaje zewnętrznych odtwarzaczy CD podłączonych do złącza
USB.
Aby posłuchać płyty, która znajduje się już w odtwarzaczu, należy naciskać przycisk
ŹRÓDŁO i wybrać „CD”.
Nacisnąć jeden z przycisków, aby wybrać utwór na płycie CD.
Nacisnąć przycisk LIST, aby wyświetlić listę utworów na płycie CD.
Przytrzymać jeden z tych przycisków, aby szybko przewijać do przodu lub wstecz.
Odtwarzanie kompilacji MP3
Włożyć płytę z kompilacją MP3 do odtwarzacza CD.
Radio analizuje wszystkie pliki muzyczne, może to
trwać od kilku do kilkudziesięciu sekund, a następnie
rozpoczyna odtwarzanie.
Na jednej płycie odtwarzacz CD może odczytać do 255 plików MP3 na 8
poziomach folderów.
Zaleca się jednak ograniczyć drzewo katalogów
do dwóch poziomów, aby zmniejszyć czas
dostępu do płyty CD.
Podczas odtwarzania układ folderów nie jest
zachowywany.
Wszystkie pliki są wyświetlane na tym samym
poziomie.
Aby posłuchać płyty, która znajduje się już w odtwarzaczu, należy naciskać przycisk
ŹRÓDŁO i wybrać „CD”.
