Kerékcsere
GYORS SEGÍTSÉ
G
7
- Az emelő összehajtásával engedje le
teljesen a gépjárművet, majd távolítsa el
az emelőt.
- A kerékkulccsal erőltetés nélkül,
ütközésig húzza meg a kerékcsavarokat.
- A javítandó kereket helyezze vissza a
kosárba.
- Akassza vissza a horgot a kosárra,
majd a csavarral és a kulccsal emelje
fel a kosarat. Ellenőrizze, hogy a kerék
és a kosár megfelelően illeszkedik-e a
gépjűrmű lemezéhez.
- Gondosan ügyeljen a fellépőn található
fedél visszazárására.
- A dísztárcsát helyezze el a
gépjárműben.
Soha ne feküdjön a csupán az
autóemelővel megemelt gépkocsi alá.
A kerékkulcs helyett soha ne használjon
csavarhúzót.

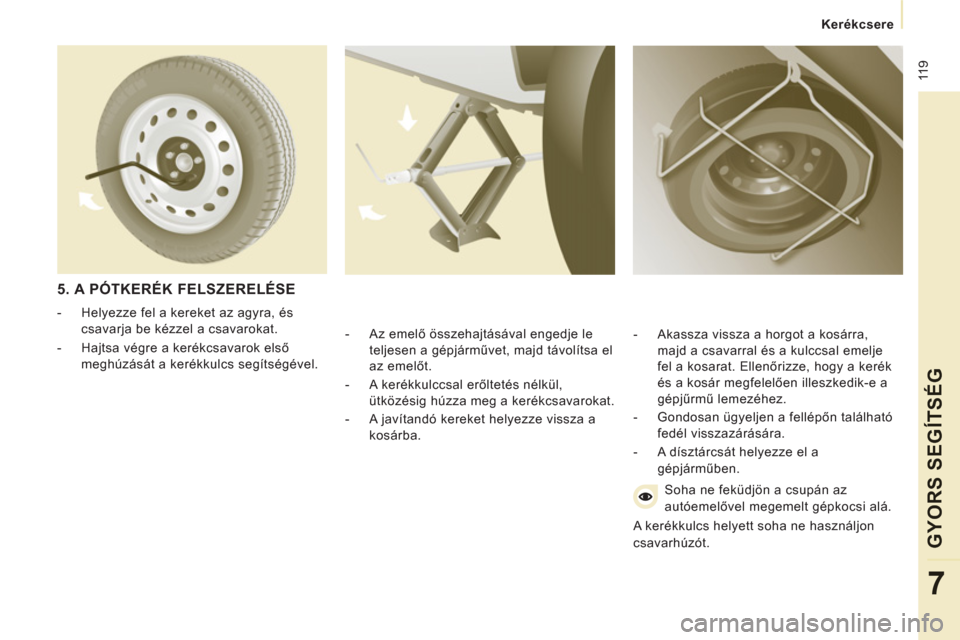

5. A PÓTKERÉK FELSZERELÉSE
- Helyezze fel a kereket az agyra, és
csavarja be kézzel a csavarokat.
- Hajtsa végre a kerékcsavarok első
meghúzását a kerékkulcs segítségével.
Page 122 of 260

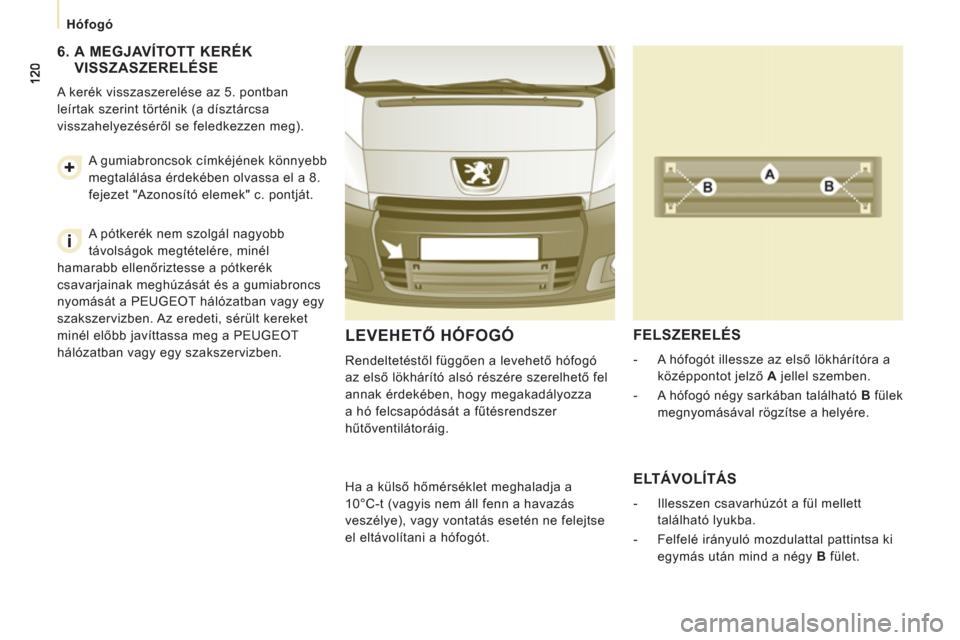

Hófogó
LEVEHETŐ HÓFOGÓ
Rendeltetéstől függően a levehető hófogó
az első lökhárító alsó részére szerelhető fel
annak érdekében, hogy megakadályozza
a hó felcsapódását a fűtésrendszer
hűtőventilátoráig.
FELSZERELÉS
- A hófogót illessze az első lökhárítóra a
középpontot jelző A
jellel szemben.
- A hófogó négy sarkában található B
fülek
megnyomásával rögzítse a helyére.
Ha a külső hőmérséklet meghaladja a
10°C-t (vagyis nem áll fenn a havazás
veszélye), vagy vontatás esetén ne felejtse
el eltávolítani a hófogót.
ELTÁVOLÍTÁS
- Illesszen csavarhúzót a fül mellett
található lyukba.
- Felfelé irányuló mozdulattal pattintsa ki
egymás után mind a négy B
fület.
6. A MEGJAVÍTOTT KERÉK
VISSZASZERELÉSE
A kerék visszaszerelése az 5. pontban
leírtak szerint történik (a dísztárcsa
visszahelyezéséről se feledkezzen meg).
A gumiabroncsok címkéjének könnyebb
megtalálása érdekében olvassa el a 8.
fejezet "Azonosító elemek" c. pontját.
A pótkerék nem szolgál nagyobb
távolságok megtételére, minél
hamarabb ellenőriztesse a pótkerék
csavarjainak meghúzását és a gumiabroncs
nyomását a PEUGEOT hálózatban vagy egy
szakszervizben. Az eredeti, sérült kereket
minél előbb javíttassa meg a PEUGEOT
hálózatban vagy egy szakszervizben.
Page 123 of 260
12
1
Izzócsere
GYORS SEGÍTSÉG
7
IZZÓCSERE
A típus
Teljes egészében üvegből
készült izzó: óvatósan
húzza, mert belsejében
nyomás uralkodik.
B típus
Bajonettes izzó:
nyomja meg az izzót,
majd fordítsa el az
óramutató járásával
ellentétes irányba.
C típus
Halogénizzó:
mozdítsa ki a
rögzítőrugót a helyéről.

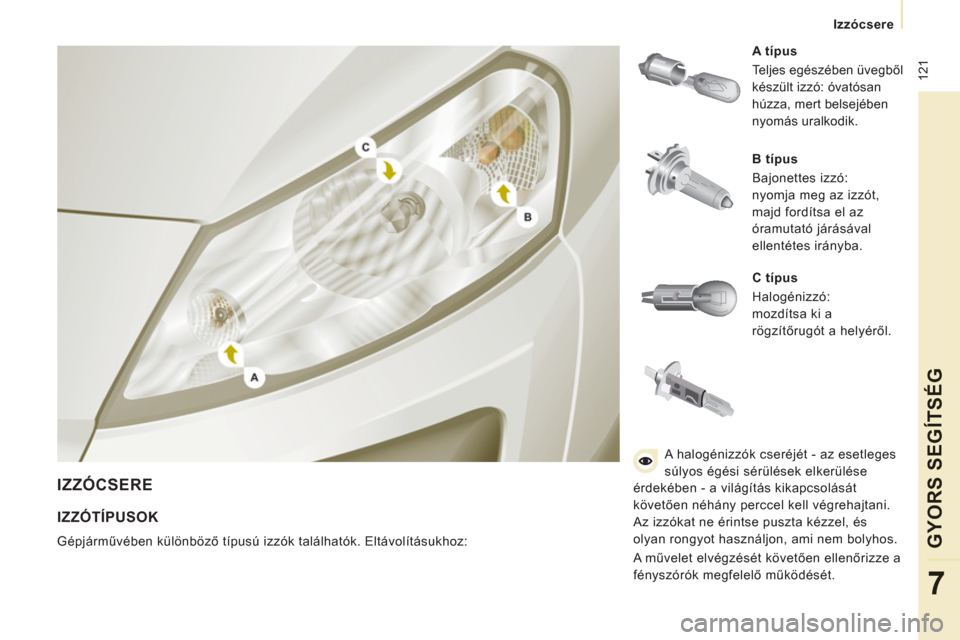

IZZÓTÍPUSOK
Gépjárművében különböző típusú izzók találhatók. Eltávolításukhoz: A halogénizzók cseréjét - az esetleges
súlyos égési sérülések elkerülése
érdekében - a világítás kikapcsolását
követően néhány perccel kell végrehajtani.
Az izzókat ne érintse puszta kézzel, és
olyan rongyot használjon, ami nem bolyhos.
A művelet elvégzését követően ellenőrizze a
fényszórók megfelelő működését.
Page 124 of 260
122
Izzócsere
3.
Irányjelzők
B típus
, PY21W - 21W (borostyánszínű)
- Fordítsa el az izzó foglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.
- Könnyedén nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki az izzót.
- Cserélje ki az izzót.
- A tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.

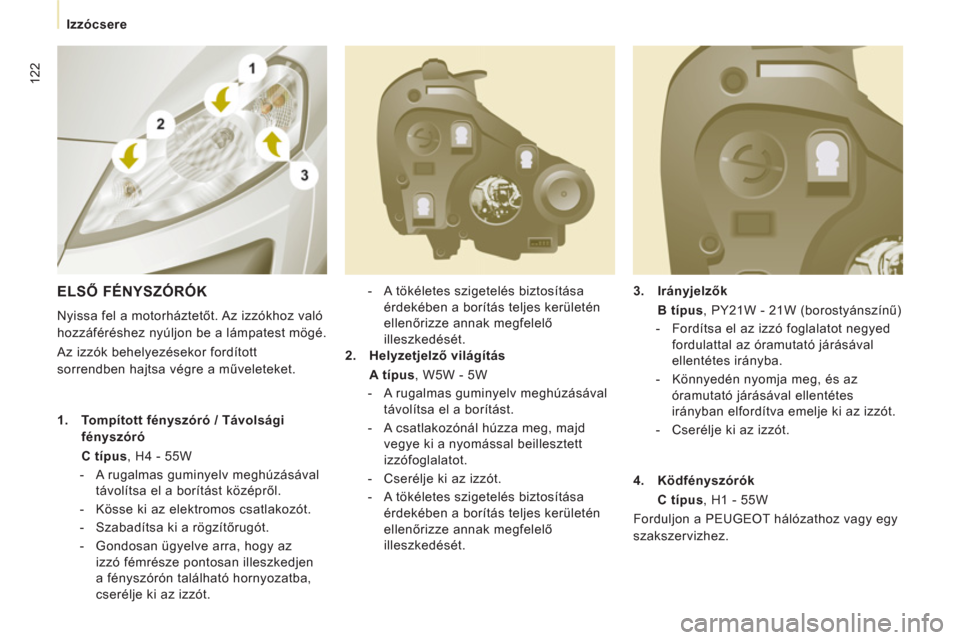

ELSŐ FÉNYSZÓRÓK
Nyissa fel a motorháztetőt. Az izzókhoz való
hozzáféréshez nyúljon be a lámpatest mögé.
Az izzók behelyezésekor fordított
sorrendben hajtsa végre a műveleteket.
1.
Tompított fényszóró / Távolsági
fényszóró
C típus
, H4 - 55W
- A rugalmas guminyelv meghúzásával
távolítsa el a borítást középről.
- Kösse ki az elektromos csatlakozót.
- Szabadítsa ki a rögzítőrugót.
- Gondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen
a fényszórón található hornyozatba,
cserélje ki az izzót.
2.
Helyzetjelző világítás
A típus
, W5W - 5W
- A rugalmas guminyelv meghúzásával
távolítsa el a borítást.
- A csatlakozónál húzza meg, majd
vegye ki a nyomással beillesztett
izzófoglalatot.
- Cserélje ki az izzót.
- A tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.
4.
Ködfényszórók
C típus
, H1 - 55W
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Page 125 of 260
12
3

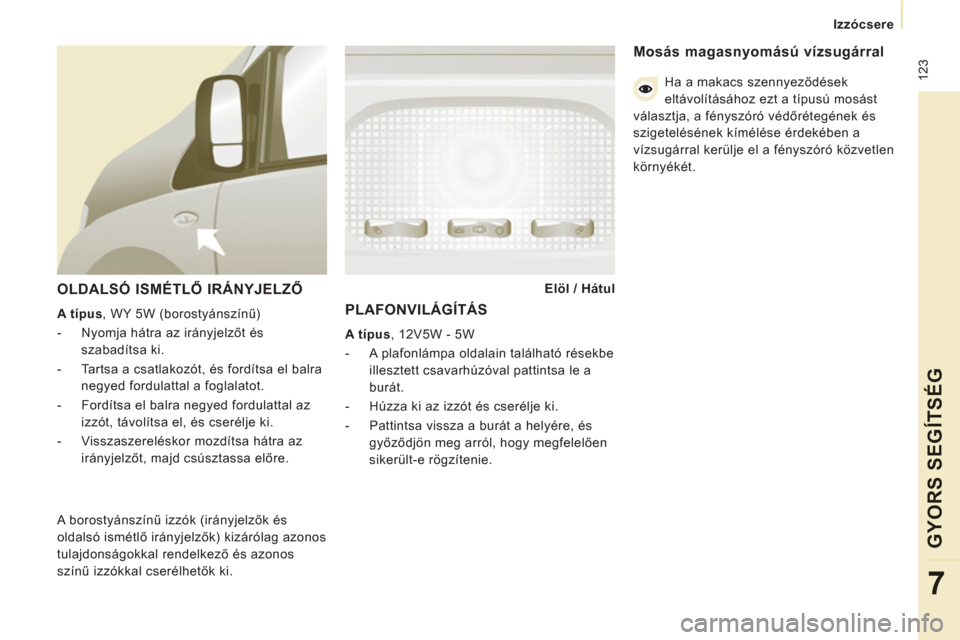

Izzócsere
GYORS SEGÍTSÉG
7
OLDALSÓ ISMÉTLŐ IRÁNYJELZŐ
A típus
, WY 5W (borostyánszínű)
- Nyomja hátra az irányjelzőt és
szabadítsa ki.
- Tartsa a csatlakozót, és fordítsa el balra
negyed fordulattal a foglalatot.
- Fordítsa el balra negyed fordulattal az
izzót, távolítsa el, és cserélje ki.
- Visszaszereléskor mozdítsa hátra az
irányjelzőt, majd csúsztassa előre.
Elöl / Hátul
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos
színű izzókkal cserélhetők ki.
PLAFONVILÁGÍTÁS
A típus
, 12V5W - 5W
- A plafonlámpa oldalain található résekbe
illesztett csavarhúzóval pattintsa le a
burát.
- Húzza ki az izzót és cserélje ki.
- Pattintsa vissza a burát a helyére, és
győződjön meg arról, hogy megfelelően
sikerült-e rögzítenie.
Mosás magasnyomású vízsugárral
Ha a makacs szennyeződések
eltávolításához ezt a típusú mosást
választja, a fényszóró védőrétegének és
szigetelésének kímélése érdekében a
vízsugárral kerülje el a fényszóró közvetlen
környékét.
Page 126 of 260
124
Izzócsere

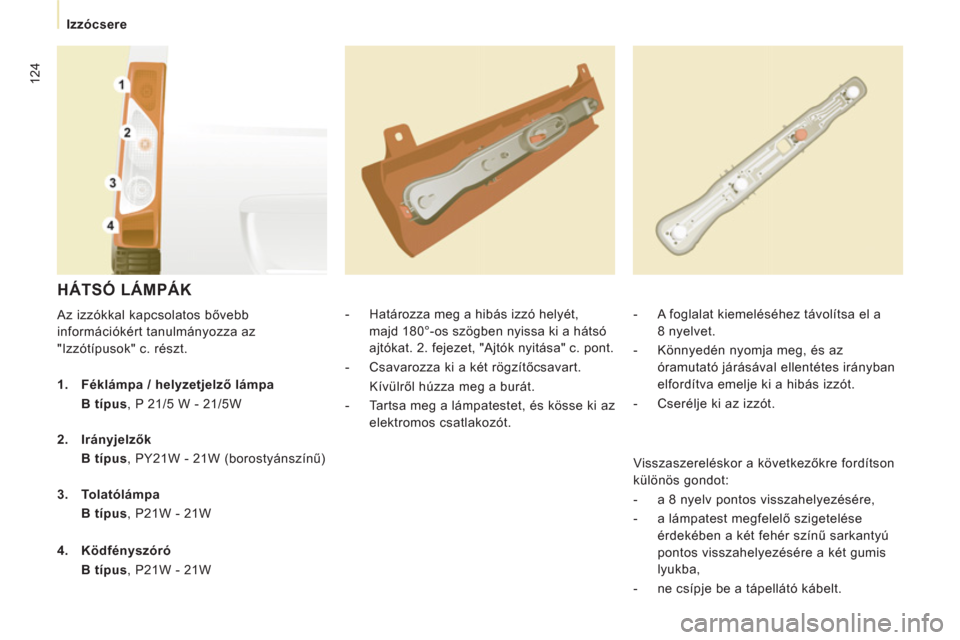

HÁTSÓ LÁMPÁK
Az izzókkal kapcsolatos bővebb
információkért tanulmányozza az
"Izzótípusok" c. részt.
- Határozza meg a hibás izzó helyét,
majd 180°-os szögben nyissa ki a hátsó
ajtókat. 2. fejezet, "Ajtók nyitása" c. pont.
- Csavarozza ki a két rögzítőcsavart.
Kívülről húzza meg a burát.
- Tartsa meg a lámpatestet, és kösse ki az
elektromos csatlakozót.
- A foglalat kiemeléséhez távolítsa el a
8 nyelvet.
- Könnyedén nyomja meg, és az
óramutató járásával ellentétes irányban
elfordítva emelje ki a hibás izzót.
- Cserélje ki az izzót.
1.
Féklámpa / helyzetjelző lámpa
B típus
, P 21/5 W - 21/5W
2.
Irányjelzők
B típus
, PY21W - 21W (borostyánszínű)
3.
Tolatólámpa
B típus
, P21W - 21W
4.
Ködfényszóró
B típus
, P21W - 21W Visszaszereléskor a következőkre fordítson
különös gondot:
- a 8 nyelv pontos visszahelyezésére,
- a lámpatest megfelelő szigetelése
érdekében a két fehér színű sarkantyú
pontos visszahelyezésére a két gumis
lyukba,
- ne csípje be a tápellátó kábelt.
Page 127 of 260
125

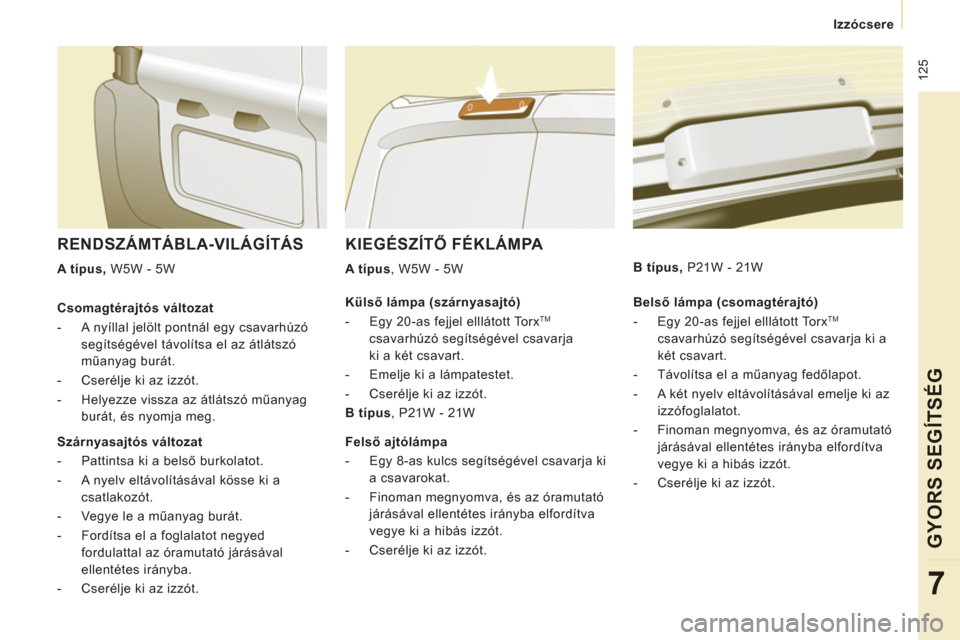

Izzócsere
GYORS SEGÍTSÉ
G
7
KIEGÉSZÍTŐ FÉKLÁMPA
A típus
, W5W - 5W
RENDSZÁMTÁBLA-VILÁGÍTÁS
A típus,
W5W - 5W
Belső lámpa (csomagtérajtó)
- Egy 20-as fejjel elllátott Torx
TM
csavarhúzó segítségével csavarja ki a
két csavart.
- Távolítsa el a műanyag fedőlapot.
- A két nyelv eltávolításával emelje ki az
izzófoglalatot.
- Finoman megnyomva, és az óramutató
járásával ellentétes irányba elfordítva
vegye ki a hibás izzót.
- Cserélje ki az izzót.
B típus
, P21W - 21W
Csomagtérajtós változat
- A nyíllal jelölt pontnál egy csavarhúzó
segítségével távolítsa el az átlátszó
műanyag burát.
- Cserélje ki az izzót.
- Helyezze vissza az átlátszó műanyag
burát, és nyomja meg.
Szárnyasajtós változat
- Pattintsa ki a belső burkolatot.
- A nyelv eltávolításával kösse ki a
csatlakozót.
- Vegye le a műanyag burát.
- Fordítsa el a foglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.
- Cserélje ki az izzót.
Külső lámpa (szárnyasajtó)
- Egy 20-as fejjel elllátott Torx TM
csavarhúzó segítségével csavarja
ki a két csavart.
- Emelje ki a lámpatestet.
- Cserélje ki az izzót.
B típus,
P21W - 21W
Felső ajtólámpa
- Egy 8-as kulcs segítségével csavarja ki
a csavarokat.
- Finoman megnyomva, és az óramutató
járásával ellentétes irányba elfordítva
vegye ki a hibás izzót.
- Cserélje ki az izzót.
Page 128 of 260
126

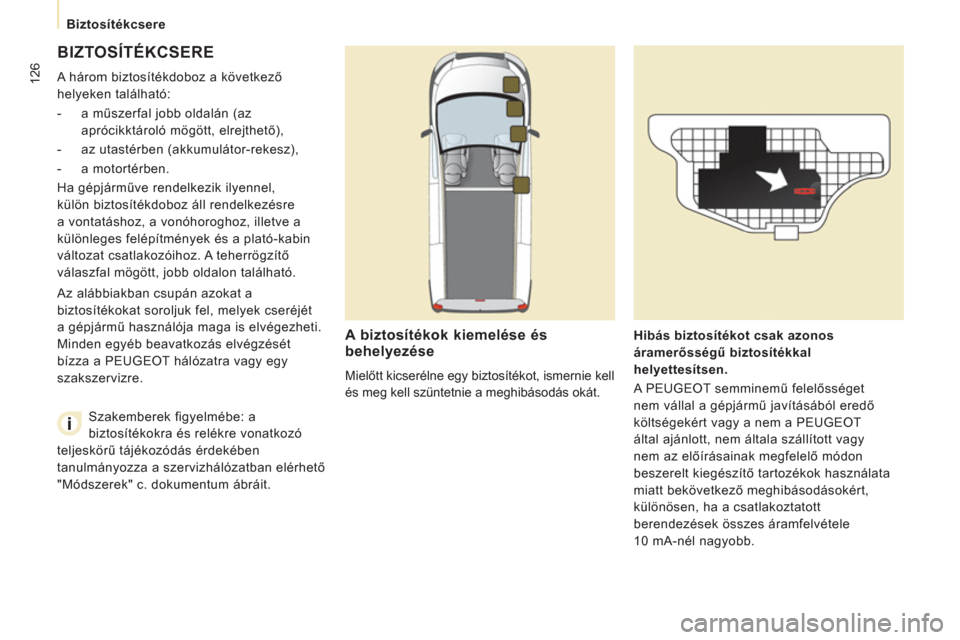

Biztosítékcsere
BIZTOSÍTÉKCSERE
A három biztosítékdoboz a következő
helyeken található:
- a műszerfal jobb oldalán (az
aprócikktároló mögött, elrejthető),
- az utastérben (akkumulátor-rekesz),
- a motortérben.
Ha gépjárműve rendelkezik ilyennel,
külön biztosítékdoboz áll rendelkezésre
a vontatáshoz, a vonóhoroghoz, illetve a
különleges felépítmények és a plató-kabin
változat csatlakozóihoz. A teherrögzítő
válaszfal mögött, jobb oldalon található.
A biztosítékok kiemelése és
behelyezése
Mielőtt kicserélne egy biztosítékot, ismernie kell
és meg kell szüntetnie a meghibásodás okát.
Hibás biztosítékot csak azonos
áramerősségű biztosítékkal
helyettesítsen.
A PEUGEOT semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért vagy a nem a PEUGEOT
által ajánlott, nem általa szállított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok használata
miatt bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott
berendezések összes áramfelvétele
10 mA-nél nagyobb. Az alábbiakban csupán azokat a
biztosítékokat soroljuk fel, melyek cseréjét
a gépjármű használója maga is elvégezheti.
Minden egyéb beavatkozás elvégzését
bízza a PEUGEOT hálózatra vagy egy
szakszervizre.
Szakemberek figyelmébe: a
biztosítékokra és relékre vonatkozó
teljeskörű tájékozódás érdekében
tanulmányozza a szervizhálózatban elérhető
"Módszerek" c. dokumentum ábráit.
Page 129 of 260
12
7
Biztosítékcsere
GYORS SEGÍTSÉ
G
7

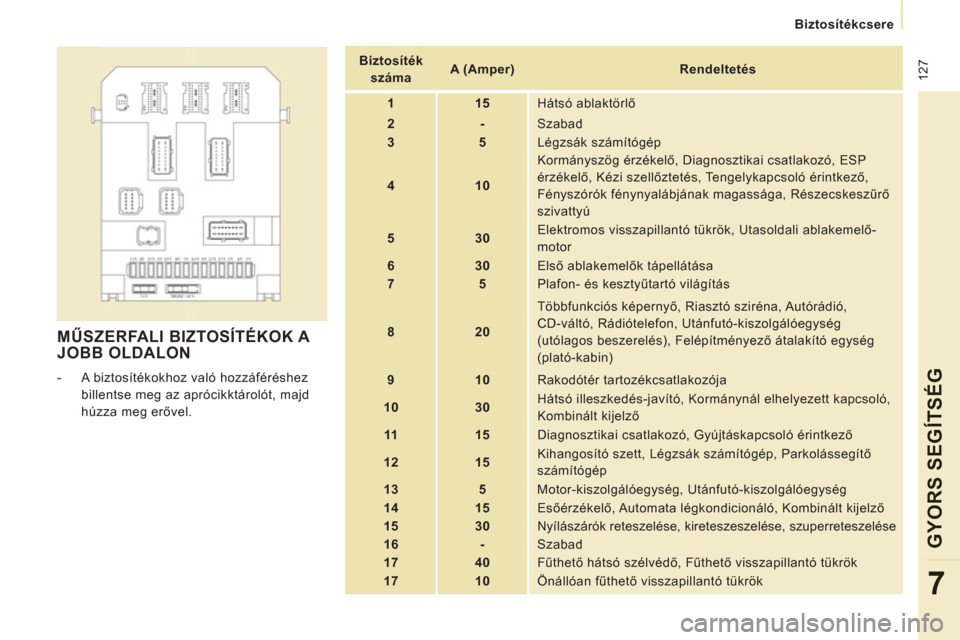

MŰSZERFALI BIZTOSÍTÉKOK A
JOBB OLDALON
- A biztosítékokhoz való hozzáféréshez
billentse meg az aprócikktárolót, majd
húzza meg erővel.
Biztosíték
száma
A (Amper)
Rendeltetés
1
15
Hátsó ablaktörlő
2
-
Szabad
3
5
Légzsák számítógép
4
10
Kormányszög érzékelő, Diagnosztikai csatlakozó, ESP
érzékelő, Kézi szellőztetés, Tengelykapcsoló érintkező,
Fényszórók fénynyalábjának magassága, Részecskeszűrő
szivattyú
5
30
Elektromos visszapillantó tükrök, Utasoldali ablakemelő-
motor
6
30
Első ablakemelők tápellátása
7
5
Plafon- és keszty
űtartó világítás
8
20
Többfunkciós képernyő, Riasztó sziréna, Autórádió,
CD-váltó, Rádiótelefon, Utánfutó-kiszolgálóegység
(utólagos beszerelés), Felépítményező átalakító egység
(plató-kabin)
9
10
Rakodótér tartozékcsatlakozója
10
30
Hátsó illeszkedés-javító, Kormánynál elhelyezett kapcsoló,
Kombinált kijelző
11
15
Diagnosztikai csatlakozó, Gyújtáskapcsoló érintkező
12
15
Kihangosító szett, Légzsák számítógép, Parkolássegítő
számítógép
13
5
Motor-kiszolgálóegység, Utánfutó-kiszolgálóegység
14
15
Esőérzékelő, Automata légkondicionáló, Kombinált kijelző
15
30
Nyílászárók reteszelése, kireteszeszelése, szuperreteszelése
16
-
Szabad
17
40
Fűthető hátsó szélvédő, Fűthető visszapillantó tükrök
17
10 Önállóan fűthető visszapillantó tükrök
Page 130 of 260
128
Biztosítékcsere
UTASTÉRI BIZTOSÍTÉKOK
- Pattintsa le az akkumulátorház fedelét.
- Kösse le az akkumulátor piros színű
saruját (+).
A művelet végrehajtását követően
gondosan zárja vissza a fedelet.

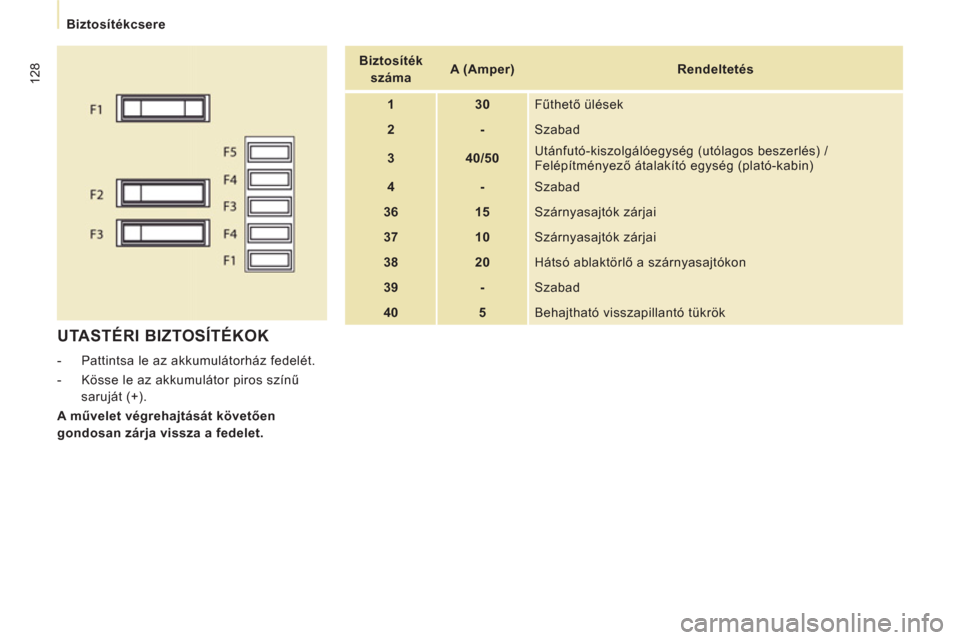

Biztosíték
száma
A (Amper)
Rendeltetés
1
30
Fűthető ülések
2
-
Szabad
3
40/50
Utánfutó-kiszolgálóegység (utólagos beszerlés) /
Felépítményező átalakító egység (plató-kabin)
4
-
Szabad
36
15
Szárnyasajtók zárjai
37
10
Szárnyasajtók zárjai
38
20
Hátsó ablaktörlő a szárnyasajtókon
39
-
Szabad
40
5
Behajtható visszapillantó tükrök
