Peugeot Expert VU 2016 Manuel du propriétaire (in French)

279

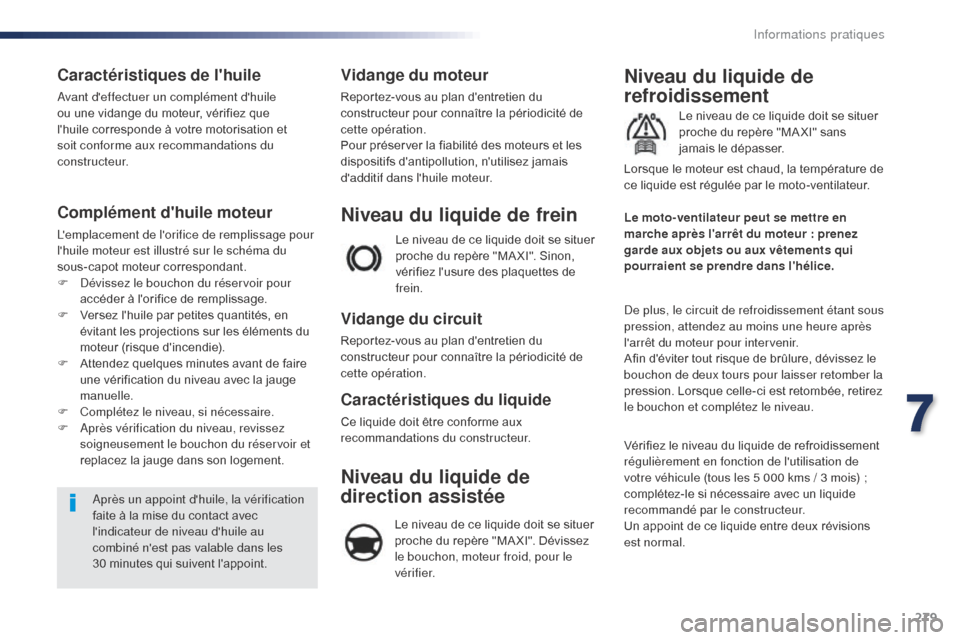

Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F
D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification
faite à la mise du contact avec
l'indicateur de niveau d'huile au
combiné n'est pas valable dans les
30
minutes qui suivent l'appoint.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur. Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer
proche du repère "MA XI" sans
jamais le dépasser.
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l'arrêt du moteur pour intervenir.
Afin d'éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau. Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice. Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Vérifiez le niveau du liquide de refroidissement
régulièrement en fonction de l'utilisation de
votre véhicule (tous les 5 000 kms / 3 mois)
;
complétez-le si nécessaire avec un liquide
recommandé par le constructeur.
Un appoint de ce liquide entre deux révisions
est normal.
Niveau du liquide de
direction assistée
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Dévissez
le bouchon, moteur froid, pour le
vérifier.
7
Informations pratiques

280
Vidange du circuit
Ce liquide ne nécessite aucun renouvellement.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.Le contrôle et l'appoint doivent être faits
impérativement moteur froid.
Un niveau insuffisant présente des
risques de dommages importants pour
votre moteur.
Lorsque la température extérieure
est élevée, il est conseillé de laisser
tourner le moteur 1 à 2 minutes après
l’arrêt du véhicule pour faciliter son
refroidissement.
Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
dédiés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Produits usagés
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau PEUGEOT ou par un atelier
qualifié.
Niveau d'additif gasoil
(Diesel avec filtre à
par ticules)
Le niveau minimum de cet additif
vous est indiqué par l'allumage
de ce témoin, accompagné d'un
signal sonore et d'un message sur
l'afficheur du combiné.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l'eau.
Niveau du liquide lave-vitre
et lave-projecteurs
Pour les véhicules équipés de lave-
projecteurs, le niveau mini de ce
liquide vous est indiqué par un signal
sonore et un message sur l'afficheur
du combiné.
Complétez le niveau au prochain
arrêt du véhicule.
En conditions hivernales, il est recommandé
d'utiliser du liquide à base d'alcool éthylique ou
de méthanol.
Informations pratiques

281
Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement le
serrage des cosses vissées (pour les
versions sans collier rapide) et l'état
de propreté des branchements.Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à huileFiltre à particules (Diesel)
Le début de saturation du filtre à
particules vous est indiqué par
l'allumage temporaire de ce témoin,
accompagné d'un message sur
l'écran multifonction.
Dès que les conditions de circulation
le permettent, régénérez le filtre en
roulant à une vitesse d'au moins
60

km/h jusqu'à l'extinction du témoin.
Si le témoin reste affiché, il s'agit d'un
manque d'additif gasoil.
Pour plus d'informations sur la
Vérification des niveaux , reportez-
vous à la rubrique correspondante.
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d'eau à l'échappement, lors
d'accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l'environnement.
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du
constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau PEUGEOT ou par un atelier qualifié.
Pour plus d'informations et de précaution
à prendre avant toute intervention sur la
Batterie 12 V
, reportez-vous à la rubrique
correspondante. En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent
.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
PEUGEOT ou dans un atelier qualifié.
7
Informations pratiques

282
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.L'usure des freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur courtes
distances. Il peut être nécessaire de
Plaquettes de freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau PEUGEOT ou un atelier
qualifié.
État d'usure des disques de
freins
N'utilisez que des produits
recommandés par PEUGEOT
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que
le circuit de freinage, PEUGEOT
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein : l'efficacité du
freinage peut être diminuée. Effectuez
de légères manoeuvres de freinage
pour sécher et dégivrer les freins.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau PEUGEOT ou par un atelier
qualifié.
faire contrôler l'état des freins, même entre les
révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Boîte de vitesses pilotée
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Informations pratiques

283

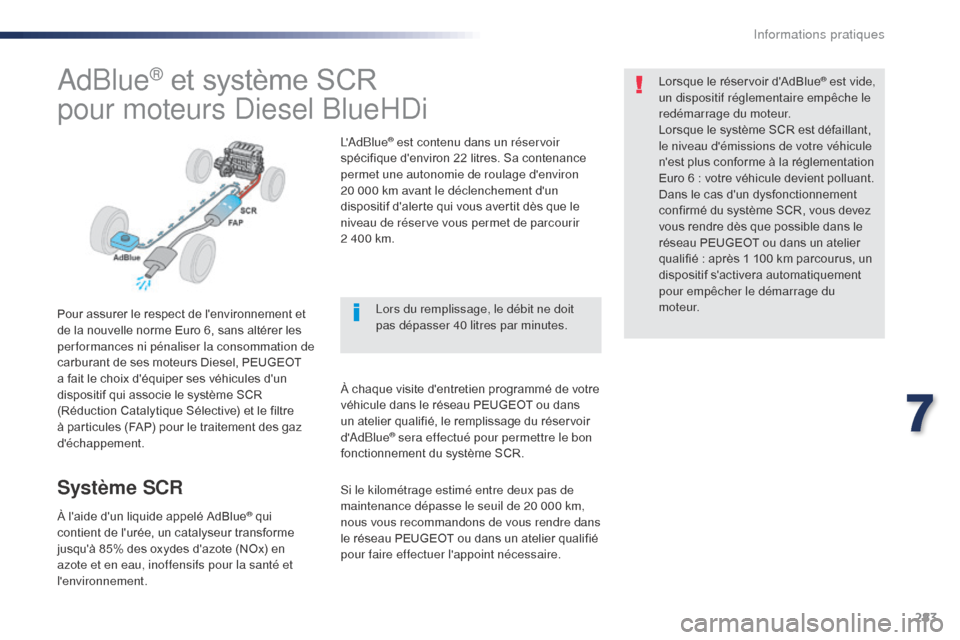

AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation de
carburant de ses moteurs Diesel, PEUGEOT
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement. L'AdBlue
® est contenu dans un réservoir
spécifique d'environ 22 litres. Sa contenance
permet une autonomie de roulage d'environ
20

000 km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400 km.
À chaque visite d'entretien programmé de votre
véhicule dans le réseau PEUGEOT ou dans
un atelier qualifié, le remplissage du réservoir
d'AdBlue
® sera effectué pour permettre le bon
fonctionnement du système SCR. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6 : votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié : après 1 100 km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
Lors du remplissage, le débit ne doit
pas dépasser 40 litres par minutes.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20 000 km,
nous vous recommandons de vous rendre dans
le réseau PEUGEOT ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire.
7
Informations pratiques

284
Appoint(s) en AdBlue®
Le remplissage du réservoir d'AdBlue® est
prévu à chaque révision de votre véhicule
dans le réseau PEUGEOT ou dans un atelier
qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer des
compléments de liquide entre deux révisions,
plus particulièrement si une alerte (témoins et
message) le signale.
Vous pouvez vous adresser au réseau
PEUGEOT ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants.
Précautions d'utilisation
Conservez l'AdBlue® hors de portée
des enfants, dans son flacon d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient : il perdrait ses qualités
de pureté. Utilisez uniquement du liquide AdBlue
®
conforme à la norme ISO 22241.
Ne diluez jamais l'AdBlue
® avec de
l'eau.
Ne versez jamais l'AdBlue
® dans le
réservoir de gazole.
Le conditionnement en flacon avec dispositif
anti-goutte permet de simplifier les opérations
d'appoint. Vous pouvez vous procurer des
flacons de 1,89 litre (1/2 gallon) dans le réseau
PEUGEOT ou dans un atelier qualifié. Ne faites jamais d'appoint depuis un
distributeur d'AdBlue
® réservé à l'usage
des poids lourds.
L'AdBlue
® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conservé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15 minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac : ne
pas inhaler le liquide. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Important
Si le réservoir d'AdBlue
® de votre
véhicule s'est vidé complètement (ce
qui est confirmé par les messages
d'alerte et l'impossibilité de redémarrer
le moteur) vous devez impérativement
effectuer un appoint de 3,8 litres
au minimum (soit deux flacons de
1,89

litre).
Informations pratiques

285

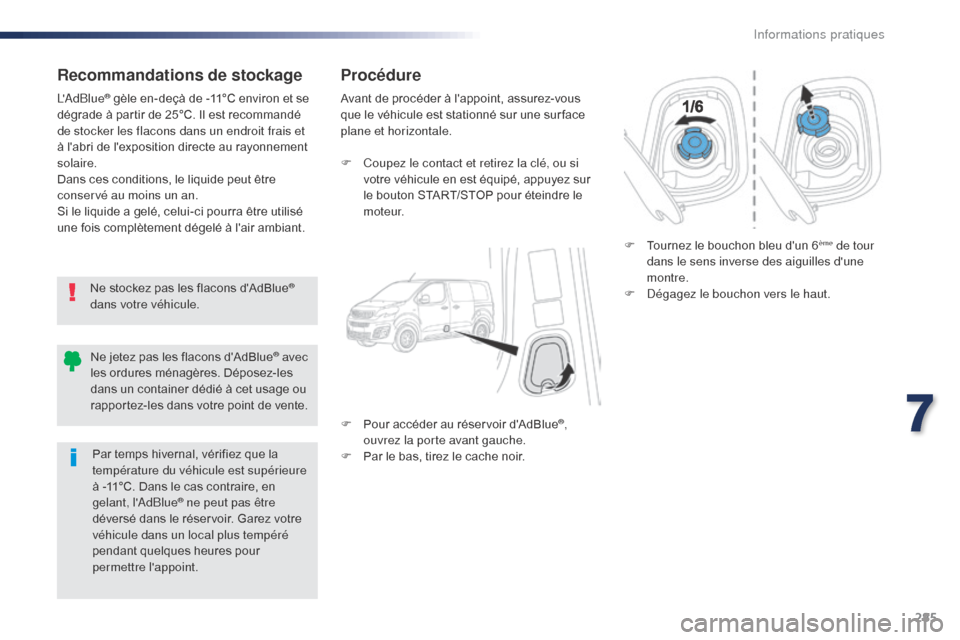

Recommandations de stockage
Ne stockez pas les flacons d'AdBlue®
dans votre véhicule.
L'AdBlue
® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, le liquide peut être
conservé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant.
Procédure
Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
F

C
oupez le contact et retirez la clé, ou si
votre véhicule en est équipé, appuyez sur
le bouton START/STOP pour éteindre le
moteur.
F

P
our accéder au réservoir d'AdBlue
®,
ouvrez la porte avant gauche.
F

P

ar le bas, tirez le cache noir. F

T
ournez le bouchon bleu d'un 6
ème de tour
dans le sens inverse des aiguilles d'une
montre.
F

D

égagez le bouchon vers le haut.
Ne jetez pas les flacons d'AdBlue
® avec
les ordures ménagères. Déposez-les
dans un container dédié à cet usage ou
rapportez-les dans votre point de vente.
Par temps hivernal, vérifiez que la
température du véhicule est supérieure
à -11°C. Dans le cas contraire, en
gelant, l'AdBlue
® ne peut pas être
déversé dans le réservoir. Garez votre
véhicule dans un local plus tempéré
pendant quelques heures pour
permettre l'appoint.
7
Informations pratiques

286
F Après avoir dégagé le flacon, en cas de coulures, essuyez le pourtour de
l'embouchure du réservoir à l'aide d'un
chiffon humide. En cas de projections d'additif, rincez
immédiatement à l'eau froide ou
essuyez à l'aide d'un chiffon humide.
Si l'additif s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
F
R
eplacez le bouchon bleu sur
l'embouchure du réservoir et tournez-le
d'un 6
ème de tour dans le sens des aiguilles
d'une montre, jusqu'en butée. Important : en cas d’appoint après
une panne d’additif
, signalée par le
message "Remplir additif antipollution :
Démarrage interdit", vous devez
impérativement patienter environ
5 minutes avant de remettre le contact,
sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni
introduire la clé à télécommande
dans le contacteur, ni introduire la
clé électronique du système "Accès
et Démarrage Mains Libres" dans
l’habitacle.
Mettez le contact, puis, après un délai
de 10 secondes, allumez le moteur.
F

M

unissez-vous d'un flacon d'AdBlue
®.
Après avoir vérifié la date de péremption,
lisez attentivement les consignes
d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du
flacon dans le réservoir d'AdBlue
® de votre
véhicule.
Gel de l'AdBlue
®
L'AdBlue® gèle à des températures
inférieures à -11°C environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides. F
R eplacez le cache noir en commençant par
le haut.
F

R
efermez la porte.
Informations pratiques

287

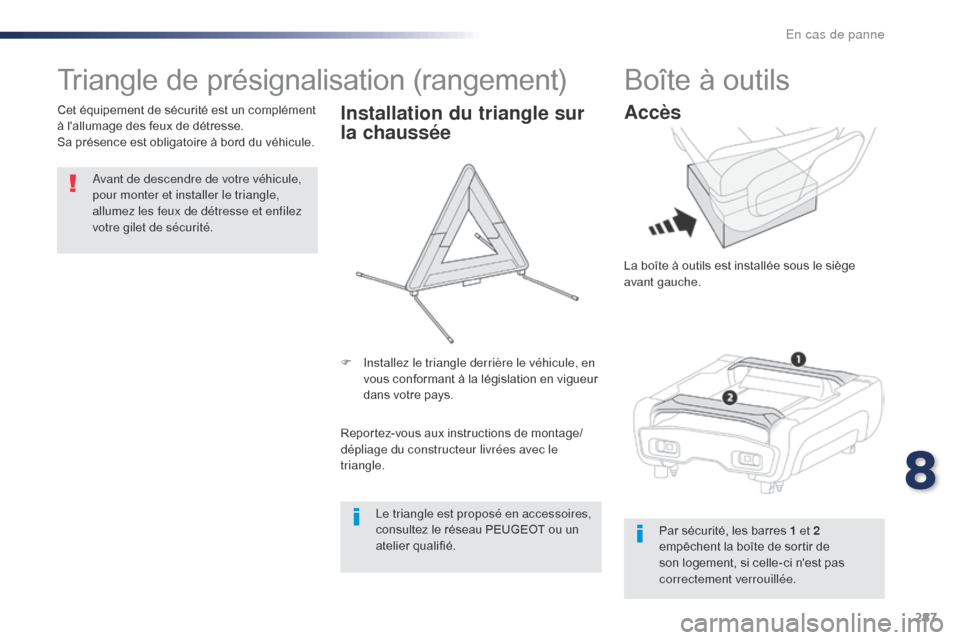

Triangle de présignalisation (rangement)
Avant de descendre de votre véhicule,
pour monter et installer le triangle,
allumez les feux de détresse et enfilez
votre gilet de sécurité.
Cet équipement de sécurité est un complément
à l'allumage des feux de détresse.
Sa présence est obligatoire à bord du véhicule.
Installation du triangle sur
la chaussée
Reportez-vous aux instructions de montage/
dépliage du constructeur livrées avec le
triangle. F

I
nstallez le triangle derrière le véhicule, en
vous conformant à la législation en vigueur
dans votre pays.
Le triangle est proposé en accessoires,
consultez le réseau PEUGEOT ou un
atelier qualifié.
Boîte à outils
Accès
La boîte à outils est installée sous le siège
avant gauche.
Par sécurité, les barres 1 et 2
empêchent la boîte de sortir de
son logement, si celle-ci n'est pas
correctement verrouillée.
8
En cas de panne

288
Rangement
F Appuyez sur les verrous A et faites-les coulisser vers le centre pour déverrouiller
la boîte.
F

P
our passer la barre 1 , soulevez
légèrement la boîte puis tirez-là au
maximum.
F

E
nsuite, pour passer la barre 2 , soulevez la
boîte vers le haut. F
D éclippez les attaches B du couvercle puis
ouvrez-le pour avoir accès aux outils.
OuvertureExtraire
Tirez la boîte pour vérifier qu'elle soit
solidaire de son logement.
F

P

résentez la boîte avec l'avant incliné vers
le haut.
F

P

our passer la barre 2 , poussez la boîte
tout en la descendant vers le bas. F

P

our passer la barre 1
, soulevez
légèrement la boîte puis la pousser au
maximum.
F

R

emettez le couvercle sur la boîte et
clippez les attaches B . F

U

ne fois la boîte bien placée à fond
dans
son logement, poussez la contre le tapis
de sol puis coulissez les verrous A vers
l'extérieur pour la verrouiller.
En cas de panne
