Peugeot Expert VU 2016 Manuel du propriétaire (in French)

309

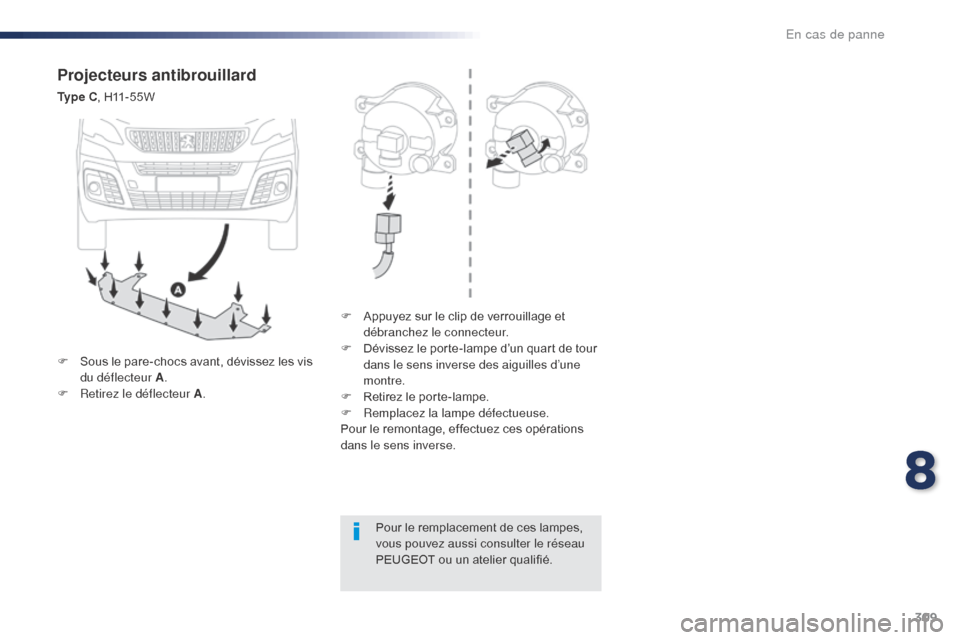

Projecteurs antibrouillard
Ty p e C, H11-55W
F
A
ppuyez sur le clip de verrouillage et
débranchez le connecteur.
F

D
évissez le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une
montre.
F

R
etirez le porte-lampe.
F

R
emplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remplacement de ces lampes,
vous pouvez aussi consulter le réseau
PEUGEOT ou un atelier qualifié.
F

S
ous le pare-chocs avant, dévissez les vis
du déflecteur A .
F

R
etirez le déflecteur A .
8
En cas de panne

310
Feux arrière
(portes battantes)
Pour plus d’informations sur le Changement
d'une lampe et notamment les types
de lampes, reportez-vous à la rubrique
correspondante.F

T
out en maintenant le feu, appuyez sur
le clip situé à l’intérieur puis retirez le feu
avec précaution.
F

D
ébranchez le connecteur électrique.
Pour les véhicules avec garniture
intérieure, consulter le réseau
PEUGEOT ou un atelier qualifié pour
réaliser l’opération.
1.
F

eux de stop / feux de position.
Ty

p e B, P21/5W-21/5W
2.
In

dicateurs de direction.
Ty

p e B, PY21W-21W (ambre)
3.
F

eux de recul.
Ty

p e B, P21W-21W
4.
F

eux antibrouillard / feux de position.
Ty

p e B, P21/4W-21/4W F

R
epérez la lampe défaillante puis ouvrez
les portes arrière.
F
É
cartez légèrement les 3 languettes puis
extraire le porte-lampe.
F

R
etirez la lampe défaillante en appuyant
légèrement dessus et en tournant d’un
quart de tour dans le sens des aiguilles
d’une montre.
F

R
emplacez la lampe.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
F

D
e l’intérieur, si votre véhicule en est
équipé, retirez la grille d’aération.
F

D
e l’extérieur, dévissez les deux vis de
fixation.
En cas de panne

311
Feux de plaque minéralogique
(portes battantes)
Ty p e A, W5W-5W
F

R

etirez le cache plastique à l’aide d’un
tournevis fin.
F

E

n passant par l’ouverture et à l’aide d’un
tournevis, poussez le feu vers l’extérieur.
F

D

ébranchez le connecteur électrique.
F

R

etirez le feu.
F

D

évissez le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une
montre.
F

R

emplacez la lampe défectueuse.
Pour le remontage, appuyez sur le feu pour le
c l i p p e r.

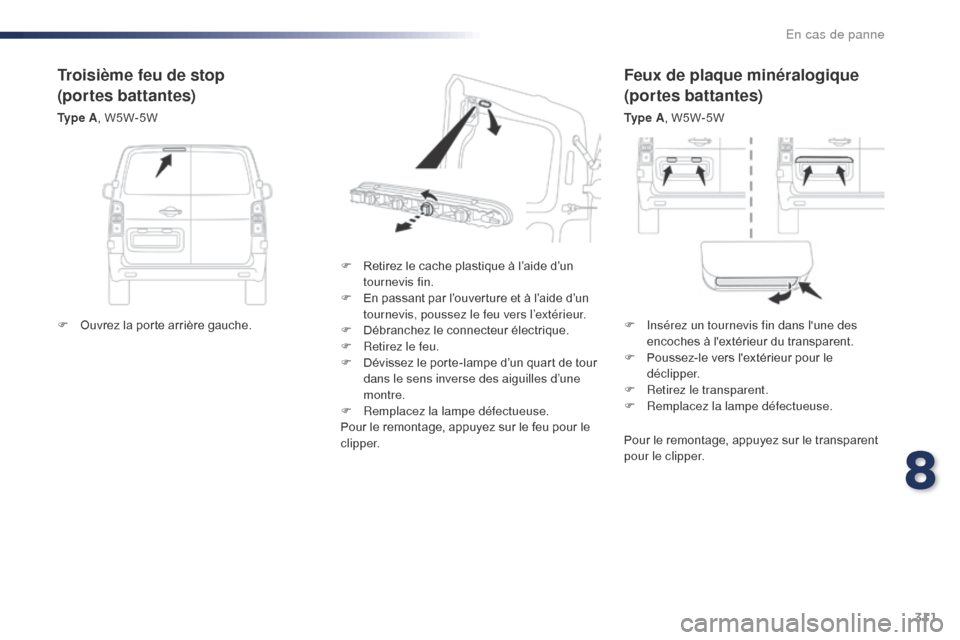

Troisième feu de stop
(portes battantes)
Ty p e A , W5W-5W
Pour le remontage, appuyez sur le transparent
pour le clipper.
F

O
uvrez la porte arrière gauche. F

I
nsérez un tournevis fin dans l'une des
encoches à l'extérieur du transparent.
F

P
oussez-le vers l'extérieur pour le
déclipper.
F

R
etirez le transparent.
F

R
emplacez la lampe défectueuse.
8
En cas de panne

312
Plafonniers
(avant et arrière)
Ty p e A, W5W-5W
F
D
éclippez le transparent en glissant un
tournevis dans les fentes de chaque côté
du plafonnier.
F

T
irez la lampe et remplacez-la.
F

C
lippez le transparent dans son logement
et assurez-vous de son blocage.
En cas de panne

313

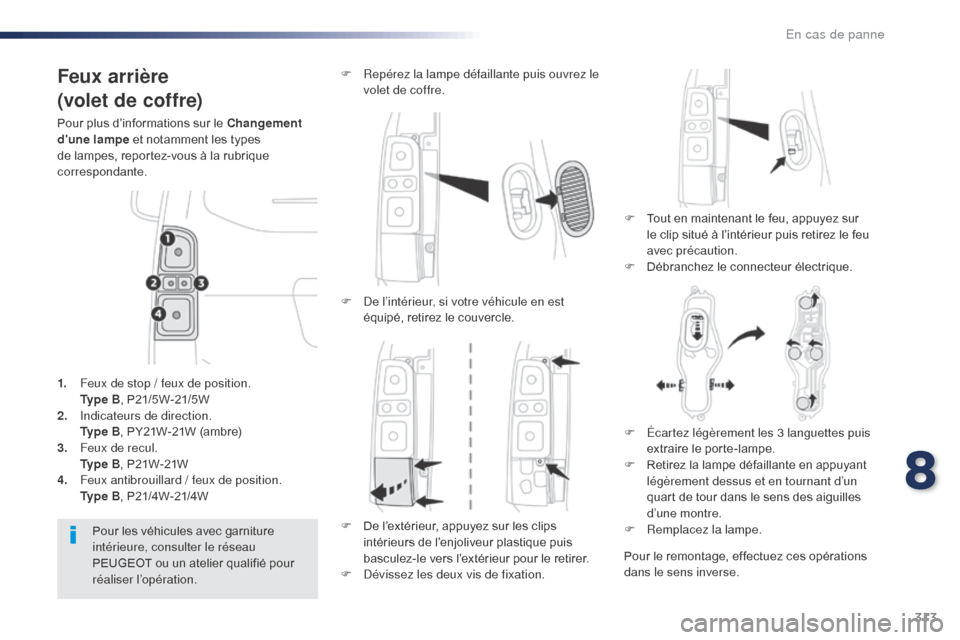

Feux arrière
(volet de coffre)
Pour plus d’informations sur le Changement
d'une lampe et notamment les types
de lampes, reportez-vous à la rubrique
correspondante.F

T
out en maintenant le feu, appuyez sur
le clip situé à l’intérieur puis retirez le feu
avec précaution.
F

D
ébranchez le connecteur électrique.
F

R
epérez la lampe défaillante puis ouvrez le
volet de coffre.
Pour les véhicules avec garniture
intérieure, consulter le réseau
PEUGEOT ou un atelier qualifié pour
réaliser l’opération.
1.
F

eux de stop / feux de position.
Ty

p e B, P21/5W-21/5W
2.
In

dicateurs de direction.
Ty

p e B, PY21W-21W (ambre)
3.
F

eux de recul.
Ty

p e B, P21W-21W
4.
F

eux antibrouillard / feux de position.
Ty

p e B, P21/4W-21/4W F

D
e l’intérieur, si votre véhicule en est
équipé, retirez le couvercle.
F

D
e l’extérieur, appuyez sur les clips
intérieurs de l’enjoliveur plastique puis
basculez-le vers l’extérieur pour le retirer.
F

D
évissez les deux vis de fixation.F

É
cartez légèrement les 3 languettes puis
extraire le porte-lampe.
F

R
etirez la lampe défaillante en appuyant
légèrement dessus et en tournant d’un
quart de tour dans le sens des aiguilles
d’une montre.
F

R
emplacez la lampe.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
8
En cas de panne

314
Pour le remontage, appuyez sur le transparent
pour le clipper.
F

D

éclipper la garniture de chaque extrémité
en la faisant pivoter de bas en haut.
F

T

irez sur la garniture pour déclipper les
clips centraux, puis déposez-la.
F

E

n passant par l’ouverture et à l’aide d’un
tournevis, poussez le feu vers l’extérieur.
F

D

ébranchez le connecteur électrique.
F

R

etirez le feu.
F

D

évissez le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une
montre.
F

R

emplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remontage du feu et de la garniture,
appuyez dessus pour les clipper.
Troisième feu de stop
(volet de coffre)
Ty p e A , W5W-5W
Feux de plaque minéralogique
(volet de coffre)
Ty p e A, W5W-5W
F

O

uvrez le volet de coffre. F

I
nsérez un tournevis fin dans l'une des
encoches à l'extérieur du transparent.
F

P
oussez-le vers l'extérieur pour le
déclipper.
F

R
etirez le transparent.
F

R
emplacez la lampe défectueuse.
En cas de panne

315

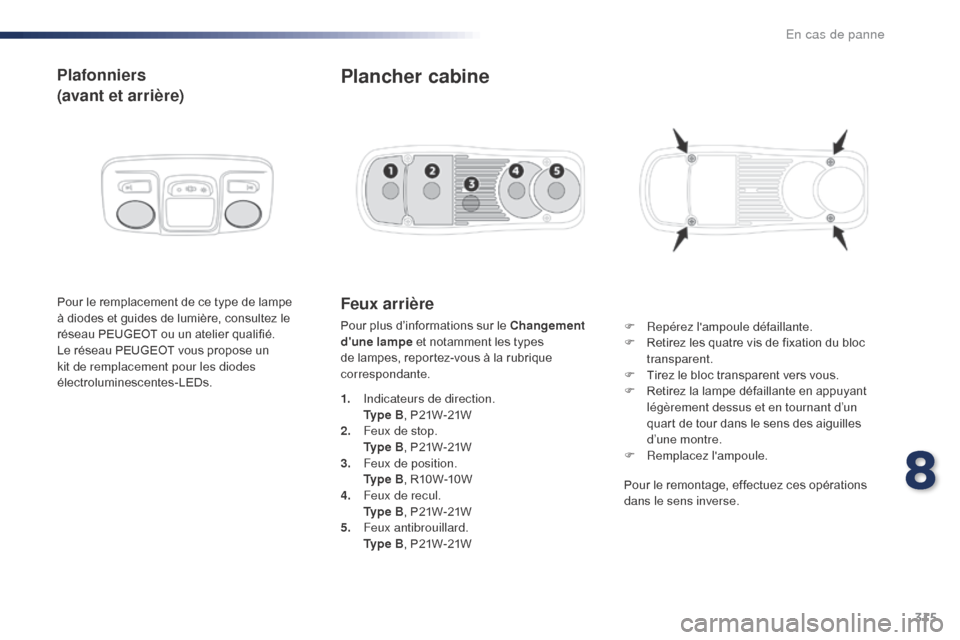

Plafonniers
(avant et arrière)
Pour le remplacement de ce type de lampe
à diodes et guides de lumière, consultez le
réseau PEUGEOT ou un atelier qualifié.
Le réseau PEUGEOT vous propose un
kit de remplacement pour les diodes
électroluminescentes-LEDs.Feux arrière
Pour plus d’informations sur le Changement
d'une lampe et notamment les types
de lampes, reportez-vous à la rubrique
correspondante.
Plancher cabine
F Repérez l'ampoule défaillante.
F R etirez les quatre vis de fixation du bloc
transparent.
F

T
irez le bloc transparent vers vous.
F

R
etirez la lampe défaillante en appuyant
légèrement dessus et en tournant d’un
quart de tour dans le sens des aiguilles
d’une montre.
F

Re
mplacez l'ampoule.
1.
In

dicateurs de direction.
Ty

p e B , P21W-21W
2.
F

eux de stop.
Ty

p e B , P21W-21W
3.
F

eux de position.
Ty

p e B , R10W-10W
4.
F

eux de recul.
Ty

p e B , P21W-21W
5.
F

eux antibrouillard.
Ty

p e B , P21W-21W Pour le remontage, effectuez ces opérations
dans le sens inverse.
8
En cas de panne

316
F Déclippez le couvercle en tirant la partie supérieure gauche, puis droite.
F

D
égagez complètement le couvercle. Bon
Mauvais
Pince
Accès à l'outillage
F Retirez la pince de son logement. La pince d'extraction est située derrière le
couvercle de la boîte à fusibles, sur le montant
de la planche de bord. Avant de remplacer un fusible, il est
nécessaire

:
F
d
e connaître la cause de la panne et d'y
remédier,
F
d
'arrêter tous les consommateurs
électriques,
F
d
'immobiliser le véhicule et de couper le
contact,
F
d
e repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.
Remplacement d'un fusible
Pour intervenir sur un fusible, il est impératif :
F d 'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

d
e toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié. Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié.
Changement d'un fusible
En cas de panne

317
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.

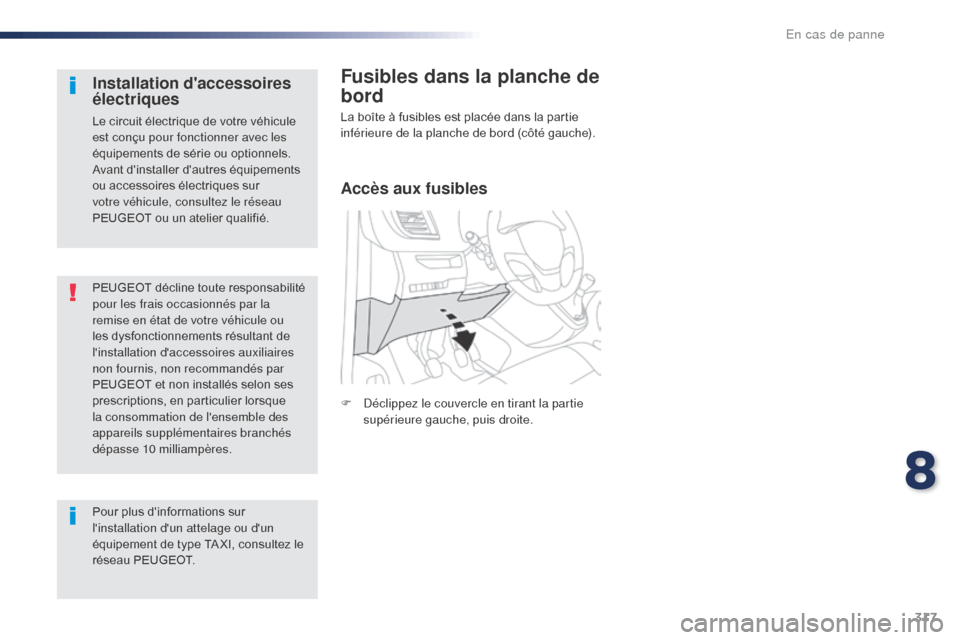

Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
Pour plus d'informations sur
l'installation d'un attelage ou d'un
équipement de type TA XI, consultez le
réseau PEUGEOT.
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Déclippez le couvercle en tirant la partie supérieure gauche, puis droite.
8
En cas de panne

318
FusibleN° Intensité
(A) Fonctions
F1 10Direction assistée électrique, contacteur embrayage.
F4 15Avertisseur sonore.
F5 20Pompe lave-vitre avant/arrière.
F6 20Pompe lave-vitre avant/arrière.
F7 10Prise accessoires 12 V arrière.
F8 20Essuie-vitre arrière simple ou double.
F10/F11 30Serrures intérieures, extérieures, avant et arrière.
F13 10Commande de climatisation avant, commande de l'autoradio,
levier de vitesse, affichage tête haute.
F14 5Alarme, appels d'urgence et d'assistance.
F17 5Combiné.
F19 3Commandes au volant.
F21 3Système "Accès et Démarrage Mains Libres" ou antivol.
F22 3Capteur de pluie et de luminosité, caméra de détection
multifonction.
F23 5Affichageur du non bouclage ou débouclage de ceintures.
F24 5Écran tactile, caméra de recul et aide au stationnement.
F25 5Airbags.
F29 20Autoradio, écran tactile, lecteur CD, navigation.
F31 15Autoradio (+ batterie).
F32 15Prise accessoires 12 V avant.
F34 5Système de surveillance d'angle mort, commandes électriques
des rétroviseurs extérieurs.
F35 5Gicleurs chauffants, commande de réglage du site des
projecteurs.
F36 5Recharge lampe nomade, plafonnier arrière.Version 1 (Eco)
Les fusibles, décrits ci-après, varient selon les
équipements de votre véhicule.
En cas de panne
