Peugeot Expert VU 2016 Manuel du propriétaire (in French)

269

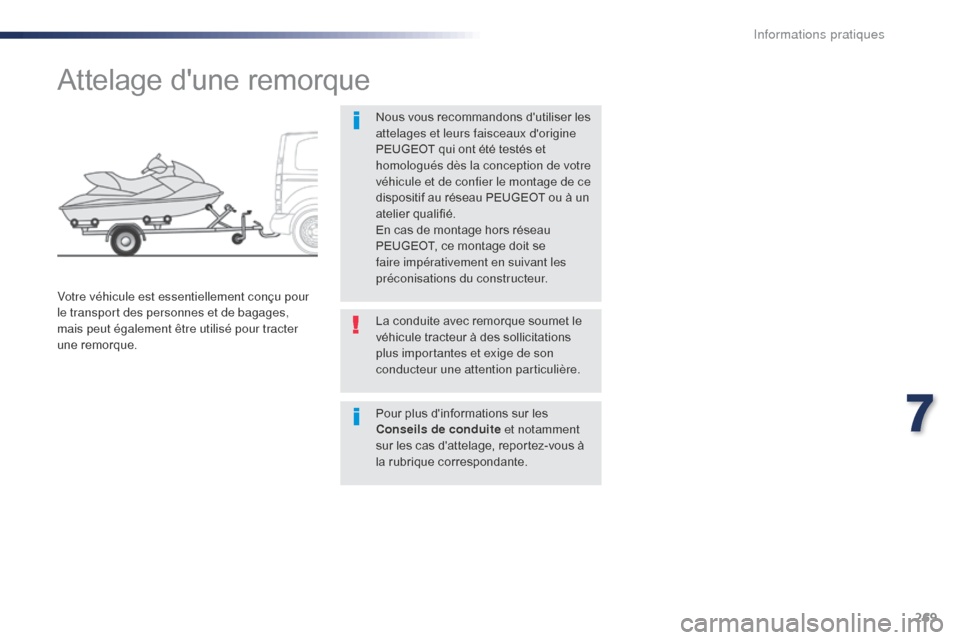

Attelage d'une remorque
Nous vous recommandons d'utiliser les
attelages et leurs faisceaux d'origine
PEUGEOT qui ont été testés et
homologués dès la conception de votre
véhicule et de confier le montage de ce
dispositif au réseau PEUGEOT ou à un
atelier qualifié.
En cas de montage hors réseau
PEUGEOT, ce montage doit se
faire impérativement en suivant les
préconisations du constructeur.
Votre véhicule est essentiellement conçu pour
le transport des personnes et de bagages,
mais peut également être utilisé pour tracter
une remorque. La conduite avec remorque soumet le
véhicule tracteur à des sollicitations
plus importantes et exige de son
conducteur une attention particulière.
Pour plus d'informations sur les
Conseils de conduite
et notamment
sur les cas d'attelage, reportez-vous à
la rubrique correspondante.
7
Informations pratiques

270
Mode économie d'énergie
Système gérant la durée d'utilisation de certaines fonctions pour préserver une charge suffisante
de la batterie.
Après l'arrêt du moteur, vous pouvez encore utiliser, pendant une durée cumulée maximale
d'environ quarante minutes, des fonctions telles que le système audio et télématique, les essuie-
vitres, les feux de croisement, les plafonniers, ...
Entrée dans le mode
Un message d'entrée en mode économie
d'énergie apparaît sur l'afficheur du combiné et
les fonctions actives sont mises en veille.
Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10 minutes avec le
kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner :
-
m
oins de dix minutes, pour disposer
des équipements pendant cinq minutes
environ,
-

p
lus de dix minutes, pour les conserver
pendant trente minutes environ.
Respectez les temps de mise en route du
moteur pour assurer une charge correcte de la
batterie.
N'utilisez pas de façon répétée et continue
le redémarrage du moteur pour recharger la
batterie.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d’informations sur la Batterie 12 V ,
reportez-vous à la rubrique correspondante.
Mode délestage
Système gérant l'utilisation de certaines
fonctions par rapport au niveau d'énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné, le dégivrage de la lunette
arrière...
Les fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent.
Informations pratiques

271

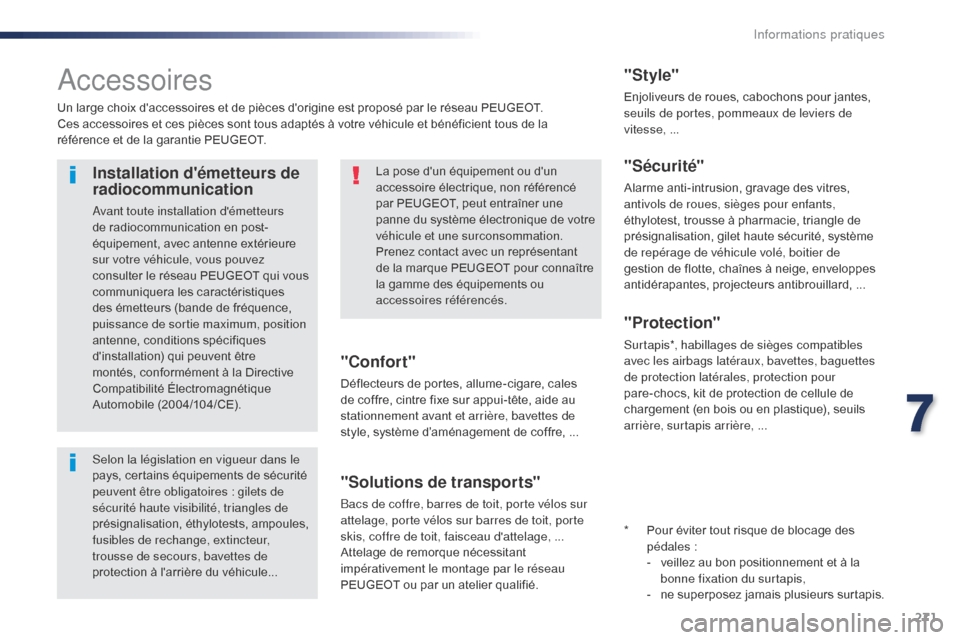

Accessoires
Un large choix d'accessoires et de pièces d'origine est proposé par le réseau PEUGEOT.
Ces accessoires et ces pièces sont tous adaptés à votre véhicule et bénéficient tous de la
référence et de la garantie PEUGEOT.
"Confort"
Déflecteurs de portes, allume-cigare, cales
de coffre, cintre fixe sur appui-tête, aide au
stationnement avant et arrière, bavettes de
style, système d’aménagement de coffre, ...
"Solutions de transports"
Bacs de coffre, barres de toit, porte vélos sur
attelage, porte vélos sur barres de toit, porte
skis, coffre de toit, faisceau d'attelage, ...
Attelage de remorque nécessitant
impérativement le montage par le réseau
PEUGEOT ou par un atelier qualifié.
"Style"
Enjoliveurs de roues, cabochons pour jantes,
seuils de portes, pommeaux de leviers de
vitesse, ...
"Sécurité"
Alarme anti-intrusion, gravage des vitres,
antivols de roues, sièges pour enfants,
éthylotest, trousse à pharmacie, triangle de
présignalisation, gilet haute sécurité, système
de repérage de véhicule volé, boitier de
gestion de flotte, chaînes à neige, enveloppes
antidérapantes, projecteurs antibrouillard, ...
"Protection"
Surtapis*, habillages de sièges compatibles
avec les airbags latéraux, bavettes, baguettes
de protection latérales, protection pour
pare-chocs, kit de protection de cellule de
chargement (en bois ou en plastique), seuils
arrière, surtapis arrière, ...
La pose d'un équipement ou d'un
accessoire électrique, non référencé
par PEUGEOT, peut entraîner une
panne du système électronique de votre
véhicule et une surconsommation.
Prenez contact avec un représentant
de la marque PEUGEOT pour connaître
la gamme des équipements ou
accessoires référencés.
Installation d'émetteurs de
radiocommunication
Avant toute installation d'émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, vous pouvez
consulter le réseau PEUGEOT qui vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE).
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires : gilets de
sécurité haute visibilité, triangles de
présignalisation, éthylotests, ampoules,
fusibles de rechange, extincteur,
trousse de secours, bavettes de
protection à l'arrière du véhicule...
*

P
our éviter tout risque de blocage des
pédales :
-

v
eillez au bon positionnement et à la
bonne fixation du surtapis,
-
n

e superposez jamais plusieurs surtapis.
7
Informations pratiques

272
En vous rendant dans le réseau
PEUGEOT, vous pouvez également
vous procurer des produits de
nettoyage et d'entretien (extérieur
et intérieur) - dont les produits
écologiques de la gamme
"TECHNATURE" - des produits de
mise à niveau (liquide lave-vitre...),
des stylos de retouche et des bombes
de peinture correspondant à la teinte
exacte de votre véhicule, des recharges
(cartouche pour kit de dépannage
provisoire de pneumatique, ...), ...
"Multimédia"
Support smartphone, support tablette ou
support de navigation semi-intégrés, gamme
d'autoradios et de navigateurs nomades,
enregistreur de conduite, kit mains-libres
Bluetooth, lecteur DVD, support multimédia,
aides à la conduite, système de repérage
véhicule, ...
Gamme d'équipements professionnels
Une autre gamme est également disponible et
structurée autour du confort, des loisirs et de
l'entretien :
Alarme anti-intrusion, graver les vitres,
trousse à pharmacie, gilet haute sécurité,
aide au stationnement arrière, triangle de
présignalisation, ...
Habillages de siège compatibles airbags pour
siège avant, banquette, tapis caoutchouc, tapis
moquette, chaînes neige.
Informations techniques Pièces et Services
édite un catalogue accessoires proposant
divers équipements et des aménagements, tels
que :
Galerie pour empattement court, moyen et long
(arrêts de charges tous types).
Plaque de marche, rouleau de chargement,
marchepied.
Attelage, faisceau d'attelage.
Galeries de toit, barres de toit, échelle.
Cloisons et grilles de séparation, plancher de
protection bois lisse et anti-dérapant.
Grilles de protection, multimédia.
Informations pratiques

273

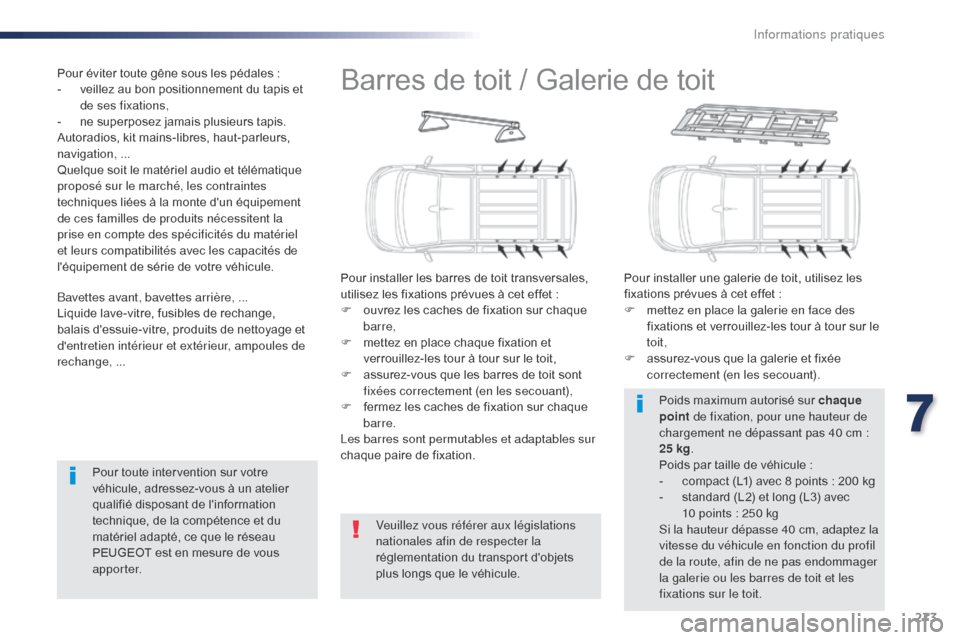

Barres de toit / Galerie de toit
Pour installer les barres de toit transversales,
utilisez les fixations prévues à cet effet :
F
o
uvrez les caches de fixation sur chaque
barre,
F

m
ettez en place chaque fixation et
verrouillez-les tour à tour sur le toit,
F

a
ssurez-vous que les barres de toit sont
fixées correctement (en les secouant),
F

f
ermez les caches de fixation sur chaque
barre.
Les barres sont permutables et adaptables sur
chaque paire de fixation. Pour installer une galerie de toit, utilisez les
fixations prévues à cet effet :
F

m
ettez en place la galerie en face des
fixations et verrouillez-les tour à tour sur le
toit,
F

a
ssurez-vous que la galerie et fixée
correctement (en les secouant).
Veuillez vous référer aux législations
nationales afin de respecter la
réglementation du transport d'objets
plus longs que le véhicule. Poids maximum autorisé sur chaque
point
de fixation, pour une hauteur de
chargement ne dépassant pas 40 cm
:
25 kg .
Poids par taille de véhicule :
-

c
ompact (L1) avec 8 points : 200 kg
-

s
tandard (L2) et long (L3) avec
10
points : 250 kg
Si la hauteur dépasse 40 cm, adaptez la
vitesse du véhicule en fonction du profil
de la route, afin de ne pas endommager
la galerie ou les barres de toit et les
fixations sur le toit.
Bavettes avant, bavettes arrière, ...
Liquide lave-vitre, fusibles de rechange,
balais d'essuie-vitre, produits de nettoyage et
d'entretien intérieur et extérieur, ampoules de
rechange, ... Pour éviter toute gêne sous les pédales :
-

v

eillez au bon positionnement du tapis et
de ses fixations,
-

n

e superposez jamais plusieurs tapis.
Autoradios, kit mains-libres, haut-parleurs,
navigation, ...
Quelque soit le matériel audio et télématique
proposé sur le marché, les contraintes
techniques liées à la monte d'un équipement
de ces familles de produits nécessitent la
prise en compte des spécificités du matériel
et leurs compatibilités avec les capacités de
l'équipement de série de votre véhicule.
Pour toute intervention sur votre
véhicule, adressez-vous à un atelier
qualifié disposant de l'information
technique, de la compétence et du
matériel adapté, ce que le réseau
PEUGEOT est en mesure de vous
a p p o r t e r.
7
Informations pratiques

274
Changement d'un balai d'essuie-vitre
Avant démontage d'un balai
avant
Démontage
F Soulevez le bras correspondant.
F D éclippez le balai et retirez-le.
Remontage
F Mettez en place le nouveau balai correspondant et clippez-le.
F

R
abattez le bras avec précaution.
Après remontage d'un balai
avant
F Mettez le contact.
F A ctionnez de nouveau la commande
d'essuie-vitre pour ranger les balais.
F

D

ans la minute qui suit la coupure du
contact, actionnez la commande d'essuie-
vitre pour positionner les balais en milieu
de pare-brise.
Informations pratiques

RECOMMANDE
PEUGEOT & TOTAL
UN PARTENARIAT AU SERVICE
DE LA PERFORMANCE !
En 2015, Peugeot signe son retour en Rally-Raid,
l'une des disciplines automobiles les plus difficiles au
monde. Pour obtenir les meilleures performances lors
de ces épreuves, les équipes de Peugeot Sport ont
choisi TOTAL QUARTZ pour la Peugeot 2008 DKR, un
lubrifiant de haute technologie qui protège le moteur
dans les conditions les plus extrêmes.
TOTALQUARTZ protège votre moteur contre les effets
du temps.
TOTALQUARTZ Ineo First est un lubrifiant très haute
performance issu du travail conjoint des équipes
R&D Peugeot et Total. Spécialement formulé pour les
motorisations des véhicules Peugeot, sa technologie
innovante permet de réduire significativement les
émissions de CO
2 et de protéger efficacement votre
moteur contre l'encrassement.

276
CapotOuvertureFermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez sur le capot pour vérifier son bon
verrouillage.
F

D
éclippez la béquille de son logement
et fixez-la dans le cran pour maintenir le
capot ouvert.
N'ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure).
Afin de ne pas endommager les
organes électriques, il est formellement
interdit
d'utiliser le lavage à haute
pression dans le compartiment moteur. Le moto-ventilateur peut se mettre
en marche après l'arrêt du moteur

:
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l'hélice.
F

B

asculez la commande vers le haut puis
soulevez le capot.
F

O

uvrez la porte.
F

T

irez vers vous la commande, située en
bas de l'encadrement de la porte.
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T.
Informations pratiques

277
* Suivant motorisation.
Moteur Diesel
1. Réservoir de lave-vitre et de lave-projecteurs.
2.
R

éservoir du liquide de refroidissement.
3.
R

emplissage de l'huile moteur.
4.
J

auge d'huile moteur.
5.
P

ompe de réamorçage*.
6.
R

emplissage du liquide de frein.
7.


Batterie.
8.
P

oint de masse déporté (borne "-").
9.
B

oîte à fusibles.
10.
R

éservoir du liquide de direction assistée.
11.
F

iltre à air. Ce moteur est un exemple donné à titre indicatif. Les emplacements de la jauge d'huile et du
remplissage de l'huile moteur peuvent varier.
Le circuit de gazole étant sous haute
pression :
-

N
'intervenez jamais sur le circuit.
-

L
es moteurs HDi font appel à une
technologie avancée.
Toute intervention nécessite une
qualification particulière que le réseau
PEUGEOT vous garantit.
7
Informations pratiques

278
Vérification des niveaux
Lors d'intervention sous le capot, faites attention, car certaines zones du moteur peuvent être extrêmement chaudes (risque de brûlure) et le
moto-ventilateur peut se mettre en marche à tout instant (même contact coupé).
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.Vérification avec la jauge
manuelle
L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F
S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel : le niveau
correct doit se situer entre les repères A
et
B.
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau PEUGEOT ou par un atelier qualifié.
A = MA XI
Pour assurer la fiabilité de la mesure, votre
véhicule doit être stationné sur un sol
horizontal, moteur à l'arrêt depuis plus de
30


minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms. B = MINI
Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère


B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau PEUGEOT ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
Informations pratiques
