Peugeot Expert VU 2016 Manuel du propriétaire (in French)

259

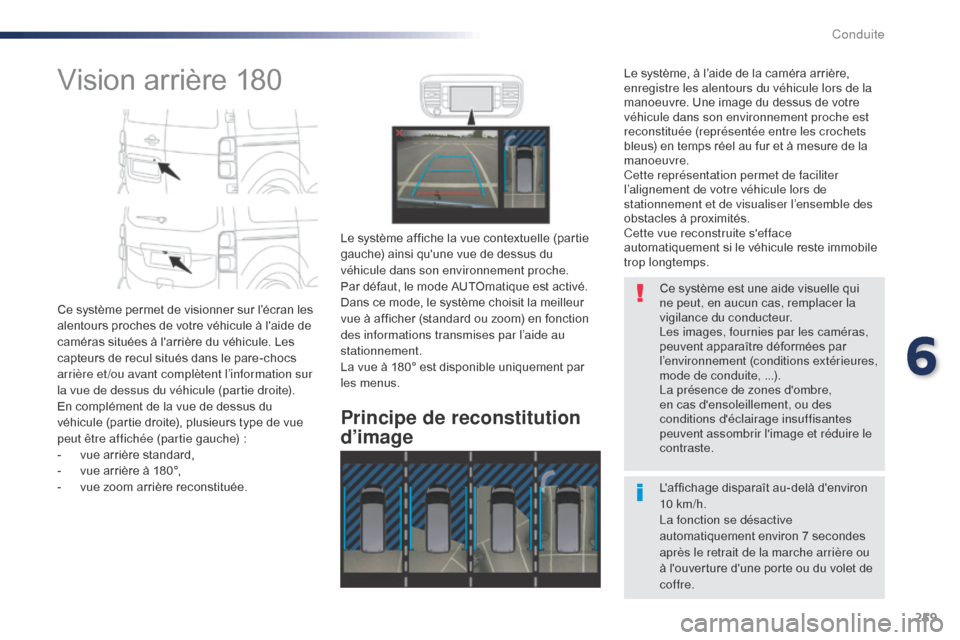

Vision arrière 180
Ce système permet de visionner sur l’écran les
alentours proches de votre véhicule à l'aide de
caméras situées à l'arrière du véhicule. Les
capteurs de recul situés dans le pare-chocs
arrière et /ou avant complètent l’information sur
la vue de dessus du véhicule (partie droite).
En complément de la vue de dessus du
véhicule (partie droite), plusieurs type de vue
peut être affichée (partie gauche) :
-
v
ue arrière standard,
-

v
ue arrière à 180°,
-

v
ue zoom arrière reconstituée.
Principe de reconstitution
d’image
Le système affiche la vue contextuelle (partie
gauche) ainsi qu'une vue de dessus du
véhicule dans son environnement proche.
Par défaut, le mode AUTOmatique est activé.
Dans ce mode, le système choisit la meilleur
vue à afficher (standard ou zoom) en fonction
des informations transmises par l’aide au
stationnement.
La vue à 180° est disponible uniquement par
les menus. L'affichage disparaît au-delà d'environ
10 km/h.
La fonction se désactive
automatiquement environ 7 secondes
après le retrait de la marche arrière ou
à l'ouverture d'une porte ou du volet de
coffre. Ce système est une aide visuelle qui
ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Les images, fournies par les caméras,
peuvent apparaître déformées par
l’environnement (conditions extérieures,
mode de conduite, ...).
La présence de zones d'ombre,
en cas d'ensoleillement, ou des
conditions d'éclairage insuffisantes
peuvent assombrir l'image et réduire le
contraste.
Le système, à l’aide de la caméra arrière,
enregistre les alentours du véhicule lors de la
manoeuvre. Une image du dessus de votre
véhicule dans son environnement proche est
reconstituée (représentée entre les crochets
bleus) en temps réel au fur et à mesure de la
manoeuvre.
Cette représentation permet de faciliter
l’alignement de votre véhicule lors de
stationnement et de visualiser l’ensemble des
obstacles à proximités.
Cette vue reconstruite s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
6
Conduite

260
"Vue Standard"" Vue 180°"
"Vue zoom" (reconstituée)
La caméra mémorise les alentours lors de la
manoeuvre pour créer une reconstitution d’une
vue de dessus arrière du véhicule dans son
environnement proche permettant de réaliser
une manoeuvre du véhicule avec les obstacles
environnants.
Cette vue est disponible avec le mode AUTO
ou par sélection de la vue dans le menu de
changement de vue.
La vue 180° permet de pouvoir sortir, en
marche arrière, d’une place de stationnement
en anticipant l’arrivée de véhicule(s), piéton(s)
ou cycliste(s).
Cette vue n'est pas recommandée pour réaliser
une manœuvre complète.
Elle est décomposée de la manière suivante :
La zone située derrière votre véhicule s'affiche
à l’écran.
Les lignes de gabarit en bleu, représentent la
largeur de votre véhicule (avec rétroviseurs) :
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge
représente la distance à 30

cm et les deux
lignes bleus, respectivement à 1 m et à 2 m.

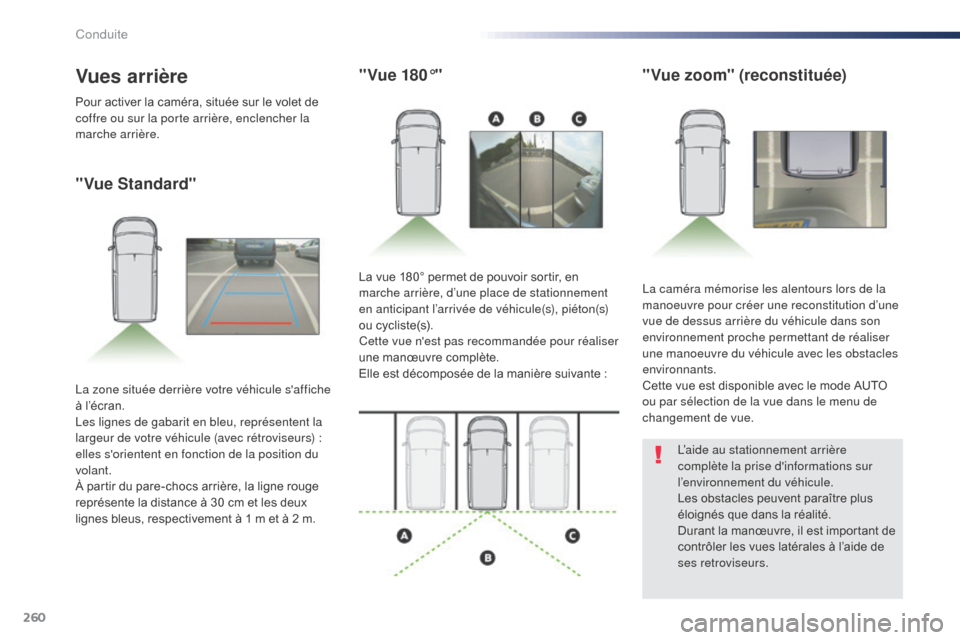

Vues arrière
Pour activer la caméra, située sur le volet de
coffre ou sur la porte arrière, enclencher la
marche arrière.
L’aide au stationnement arrière
complète la prise d'informations sur
l’environnement du véhicule.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les vues latérales à l’aide de
ses retroviseurs.
Conduite

261

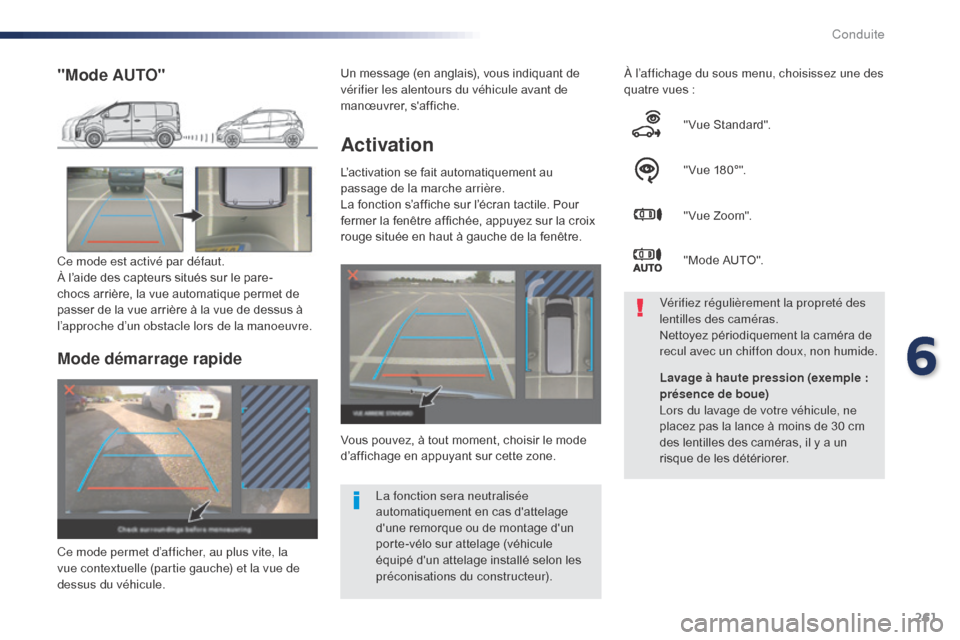

Activation
L’activation se fait automatiquement au
passage de la marche arrière.
La fonction s’affiche sur l’écran tactile. Pour
fermer la fenêtre affichée, appuyez sur la croix
rouge située en haut à gauche de la fenêtre.À l’affichage du sous menu, choisissez une des
quatre vues :
" Vue Standard".
" Vue 180°".
" Vue Zoom".
"Mode AUTO".
Vous pouvez, à tout moment, choisir le mode
d’affichage en appuyant sur cette zone. Vérifiez régulièrement la propreté des
lentilles des caméras.
Nettoyez périodiquement la caméra de
recul avec un chiffon doux, non humide.
"Mode AUTO"
Ce mode est activé par défaut.
À l’aide des capteurs situés sur le pare-
chocs arrière, la vue automatique permet de
passer de la vue arrière à la vue de dessus à
l’approche d’un obstacle lors de la manoeuvre.
La fonction sera neutralisée
automatiquement en cas d'attelage
d'une remorque ou de montage d'un
porte-vélo sur attelage (véhicule
équipé d'un attelage installé selon les
préconisations du constructeur).
Mode démarrage rapide
Ce mode permet d’afficher, au plus vite, la
vue contextuelle (partie gauche) et la vue de
dessus du véhicule. Lavage à haute pression (exemple :
présence de boue)
Lors du lavage de votre véhicule, ne
placez pas la lance à moins de 30 cm
des lentilles des caméras, il y a un
risque de les détériorer.
Un message (en anglais), vous indiquant de
vérifier les alentours du véhicule avant de
manœuvrer, s'affiche.
6
Conduite

262

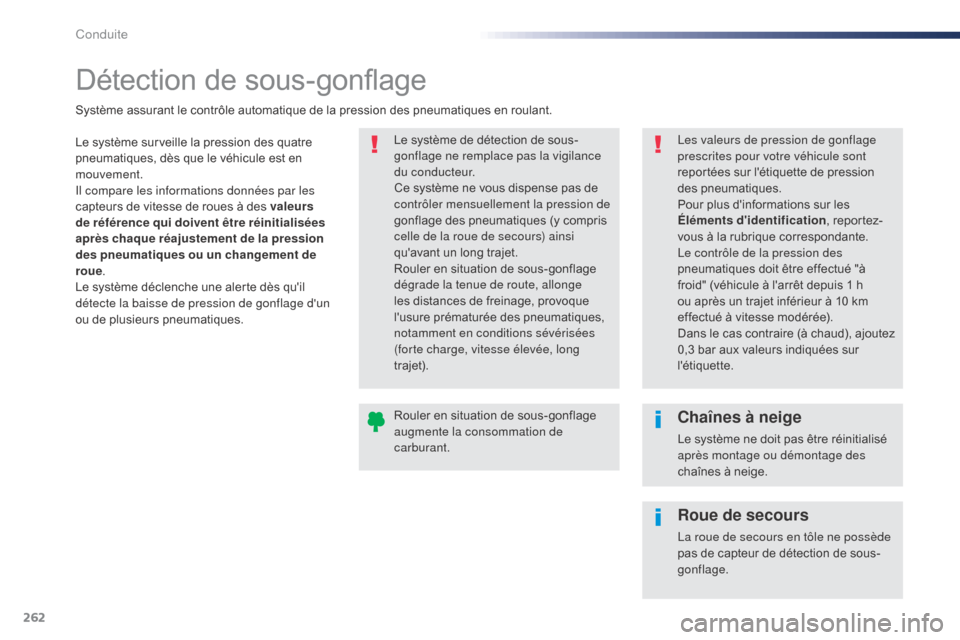

Détection de sous-gonflage
Le système surveille la pression des quatre
pneumatiques, dès que le véhicule est en
mouvement.
Il compare les informations données par les
capteurs de vitesse de roues à des valeurs
de référence qui doivent être réinitialisées
après chaque réajustement de la pression
des pneumatiques ou un changement de
roue.
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou de plusieurs pneumatiques. Le système de détection de sous-
gonflage ne remplace pas la vigilance
du conducteur.
Ce système ne vous dispense pas de
contrôler mensuellement la pression de
gonflage des pneumatiques (y compris
celle de la roue de secours) ainsi
qu'avant un long trajet.
Rouler en situation de sous-gonflage
dégrade la tenue de route, allonge
les distances de freinage, provoque
l'usure prématurée des pneumatiques,
notamment en conditions sévérisées
(forte charge, vitesse élevée, long
trajet).
Système assurant le contrôle automatique de la pression des pneumatiques en roulant.
Les valeurs de pression de gonflage
prescrites pour votre véhicule sont
reportées sur l'étiquette de pression
des pneumatiques.
Pour plus d'informations sur les
Éléments d'identification, reportez-
vous à la rubrique correspondante.
Le contrôle de la pression des
pneumatiques doit être effectué "à
froid" (véhicule à l'arrêt depuis 1 h
ou après un trajet inférieur à 10 km
effectué à vitesse modérée).
Dans le cas contraire (à chaud), ajoutez
0,3 bar aux valeurs indiquées sur
l'étiquette.
Rouler en situation de sous-gonflage
augmente la consommation de
carburant.
Chaînes à neige
Le système ne doit pas être réinitialisé
après montage ou démontage des
chaînes à neige.
Roue de secours
La roue de secours en tôle ne possède
pas de capteur de détection de sous-
gonflage.
Conduite

263

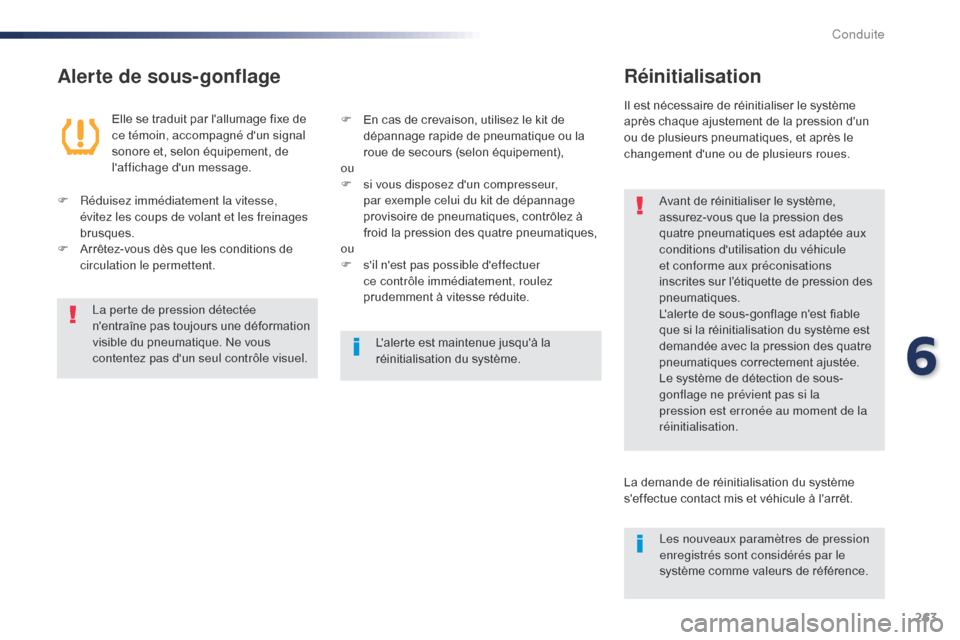

Alerte de sous-gonflageRéinitialisation
Avant de réinitialiser le système,
assurez-vous que la pression des
quatre pneumatiques est adaptée aux
conditions d'utilisation du véhicule
et conforme aux préconisations
inscrites sur l’étiquette de pression des
pneumatiques.
L'alerte de sous-gonflage n'est fiable
que si la réinitialisation du système est
demandée avec la pression des quatre
pneumatiques correctement ajustée.
Le système de détection de sous-
gonflage ne prévient pas si la
pression est erronée au moment de la
réinitialisation.
Elle se traduit par l'allumage fixe de
ce témoin, accompagné d'un signal
sonore et, selon équipement, de
l'affichage d'un message.
Il est nécessaire de réinitialiser le système
après chaque ajustement de la pression d'un
ou de plusieurs pneumatiques, et après le
changement d'une ou de plusieurs roues.
F
R
éduisez immédiatement la vitesse,
évitez les coups de volant et les freinages
brusques.
F

A

rrêtez-vous dès que les conditions de
circulation le permettent. F

E

n cas de crevaison, utilisez le kit de
dépannage rapide de pneumatique ou la
roue de secours (selon équipement),
ou
F

s

i vous disposez d'un compresseur,
par exemple celui du kit de dépannage
provisoire de pneumatiques, contrôlez à
froid la pression des quatre pneumatiques,
ou
F

s

'il n'est pas possible d'effectuer
ce contrôle immédiatement, roulez
prudemment à vitesse réduite.
La perte de pression détectée
n'entraîne pas toujours une déformation
visible du pneumatique. Ne vous
contentez pas d'un seul contrôle visuel. L'alerte est maintenue jusqu'à la
réinitialisation du système.
La demande de réinitialisation du système
s'effectue contact mis et véhicule à l'arrêt.Les nouveaux paramètres de pression
enregistrés sont considérés par le
système comme valeurs de référence.
6
Conduite

264

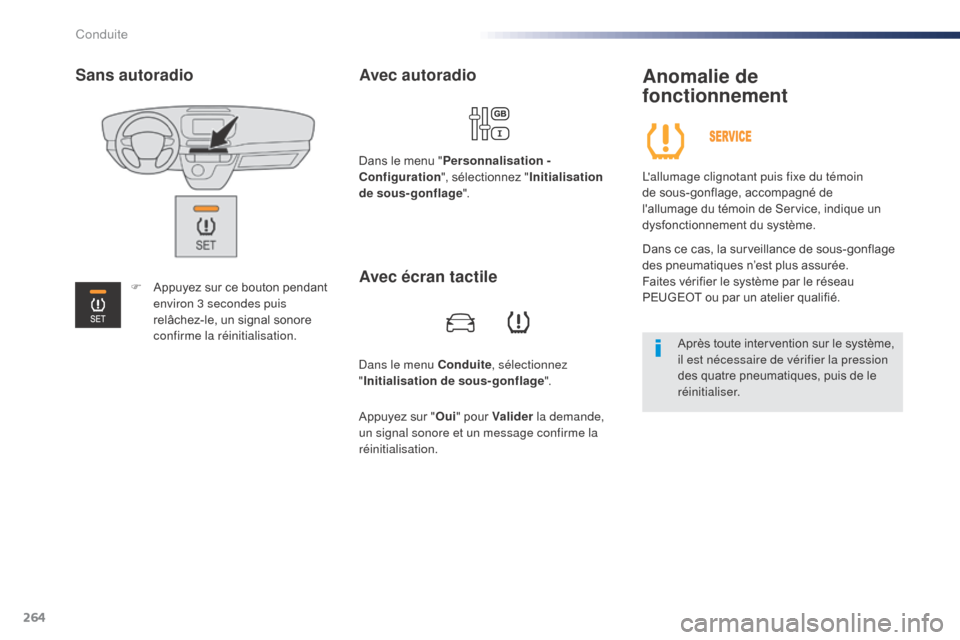

Dans le menu Conduite, sélectionnez
" Initialisation de sous-gonflage ".
Avec autoradio
Dans le menu "Personnalisation -
Configuration ", sélectionnez " Initialisation
de sous-gonflage ".
Anomalie de
fonctionnement
L'allumage clignotant puis fixe du témoin
de sous-gonflage, accompagné de
l'allumage du témoin de Service, indique un
dysfonctionnement du système.
Dans ce cas, la surveillance de sous-gonflage
des pneumatiques n’est plus assurée.
Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Après toute intervention sur le système,
il est nécessaire de vérifier la pression
des quatre pneumatiques, puis de le
réinitialiser.
Avec écran tactile
Appuyez sur " Oui" pour Valider la demande,
un signal sonore et un message confirme la
réinitialisation.
Sans autoradio
F Appuyez sur ce bouton pendant environ 3 secondes puis
relâchez-le, un signal sonore
confirme la réinitialisation.
Conduite

265

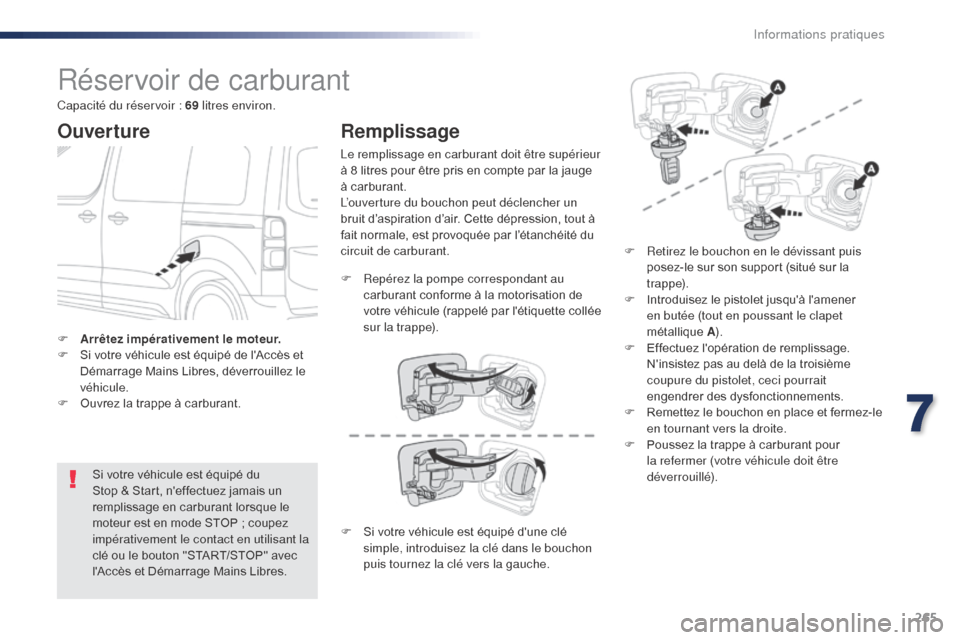

Réservoir de carburant
Ouverture
Si votre véhicule est équipé du
Stop & Start, n'effectuez jamais un
remplissage en carburant lorsque le
moteur est en mode STOP ; coupez
impérativement le contact en utilisant la
clé ou le bouton "START/STOP" avec
l'Accès et Démarrage Mains Libres.
F

A

rrêtez impérativement le moteur.
F

S

i votre véhicule est équipé de l'Accès et
Démarrage Mains Libres, déverrouillez le
véhicule.
F

O

uvrez la trappe à carburant.
Remplissage
Le remplissage en carburant doit être supérieur
à 8 litres pour être pris en compte par la jauge
à carburant.
L’ouverture du bouchon peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
F

R
etirez le bouchon en le dévissant puis
posez-le sur son support (situé sur la
trappe).
F

I
ntroduisez le pistolet jusqu'à l'amener
en butée (tout en poussant le clapet
métallique A).
F

E
ffectuez l'opération de remplissage.
N'insistez pas au delà de la troisième
coupure du pistolet, ceci pourrait
engendrer des dysfonctionnements.
F

R
emettez le bouchon en place et fermez-le
en tournant vers la droite.
F

P
oussez la trappe à carburant pour
la refermer (votre véhicule doit être
déverrouillé).
F

R
epérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule (rappelé par l'étiquette collée
sur la trappe).
Capacité du réservoir :
69 litres environ.
F
S
i votre véhicule est équipé d'une clé
simple, introduisez la clé dans le bouchon
puis tournez la clé vers la gauche.
7
Informations pratiques

266

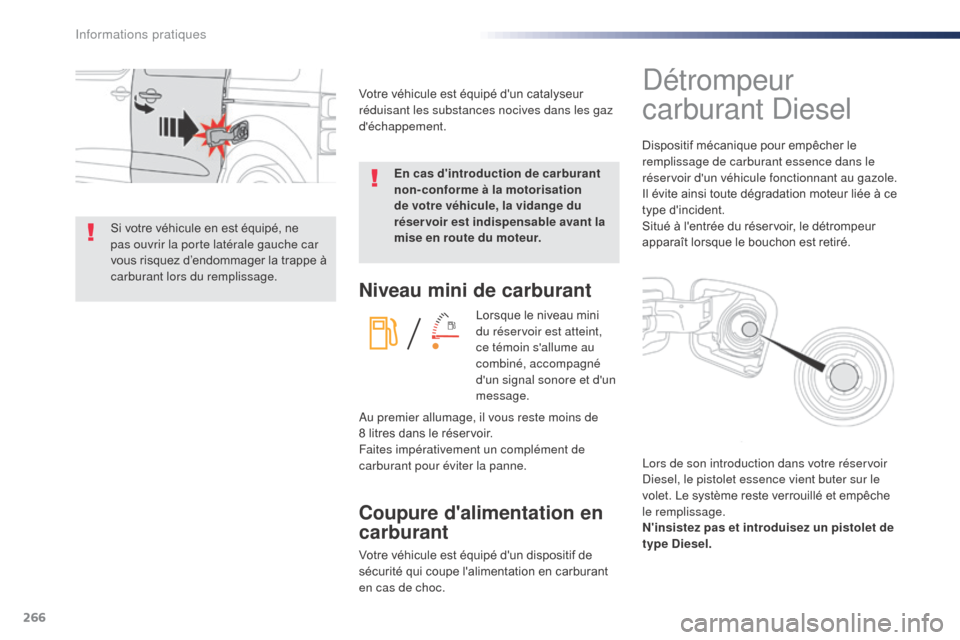

Niveau mini de carburant
Lorsque le niveau mini
du réservoir est atteint,
ce témoin s'allume au
combiné, accompagné
d'un signal sonore et d'un
message.
Coupure d'alimentation en
carburant
Votre véhicule est équipé d'un dispositif de
sécurité qui coupe l'alimentation en carburant
en cas de choc. Au premier allumage, il vous reste moins de
8 litres dans le réservoir.
Faites impérativement un complément de
carburant pour éviter la panne. En cas d'introduction de carburant
non-conforme à la motorisation
de votre véhicule, la vidange du
réser voir est indispensable avant la
mise en route du moteur.
Votre véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Détrompeur
carburant Diesel
Dispositif mécanique pour empêcher le
remplissage de carburant essence dans le
réservoir d'un véhicule fonctionnant au gazole.
Il évite ainsi toute dégradation moteur liée à ce
type d'incident.
Situé à l'entrée du réservoir, le détrompeur
apparaît lorsque le bouchon est retiré.
Lors de son introduction dans votre réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche
le remplissage.
N'insistez pas et introduisez un pistolet de
type Diesel.
Si votre véhicule en est équipé, ne
pas ouvrir la porte latérale gauche car
vous risquez d’endommager la trappe à
carburant lors du remplissage.
Informations pratiques

267

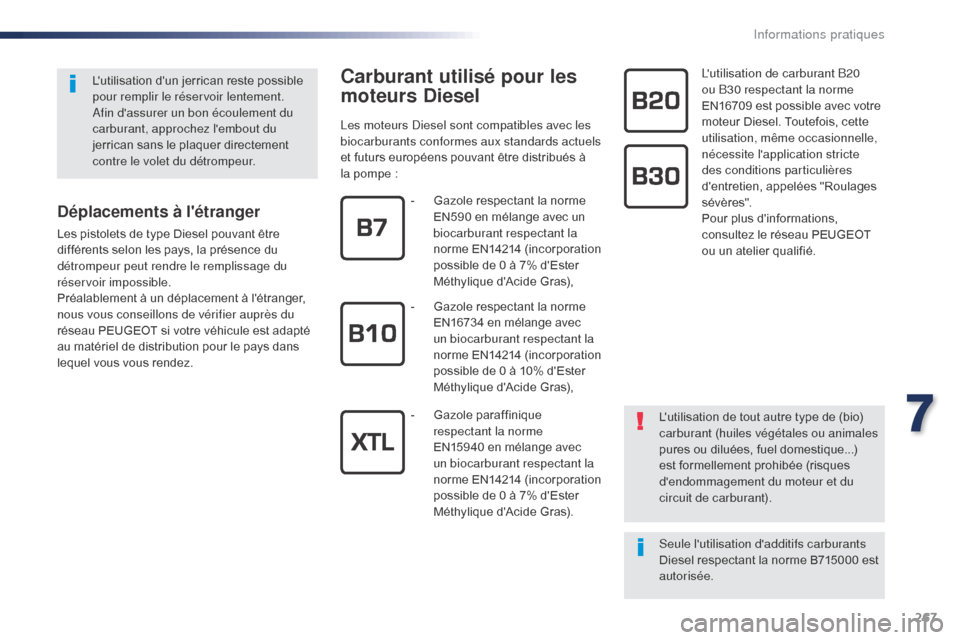

Carburant utilisé pour les
moteurs Diesel
Les moteurs Diesel sont compatibles avec les
biocarburants conformes aux standards actuels
et futurs européens pouvant être distribués à
la pompe :L'utilisation de carburant B20
ou B30 respectant la norme
EN16709 est possible avec votre
moteur Diesel. Toutefois, cette
utilisation, même occasionnelle,
nécessite l'application stricte
des conditions particulières
d'entretien, appelées "Roulages
sévères".
Pour plus d'informations,
consultez le réseau PEUGEOT
ou un atelier qualifié.
L'utilisation d'un jerrican reste possible
pour remplir le réservoir lentement.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du
jerrican sans le plaquer directement
contre le volet du détrompeur.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant être
différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à un déplacement à l'étranger,
nous vous conseillons de vérifier auprès du
réseau PEUGEOT si votre véhicule est adapté
au matériel de distribution pour le pays dans
lequel vous vous rendez.
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...)
est formellement prohibée (risques
d'endommagement du moteur et du
circuit de carburant).
Seule l'utilisation d'additifs carburants
Diesel respectant la norme B715000 est
autorisée.
-

G
azole respectant la norme
EN590 en mélange avec un
biocarburant respectant la
norme EN14214 (incorporation
possible de 0 à 7% d'Ester
Méthylique d'Acide Gras),
-

G
azole respectant la norme
EN16734 en mélange avec
un biocarburant respectant la
norme EN14214 (incorporation
possible de 0 à 10% d'Ester
Méthylique d'Acide Gras),
-

G
azole paraffinique
respectant la norme
EN15940 en mélange avec
un biocarburant respectant la
norme EN14214 (incorporation
possible de 0 à 7% d'Ester
Méthylique d'Acide Gras).
7
Informations pratiques

268

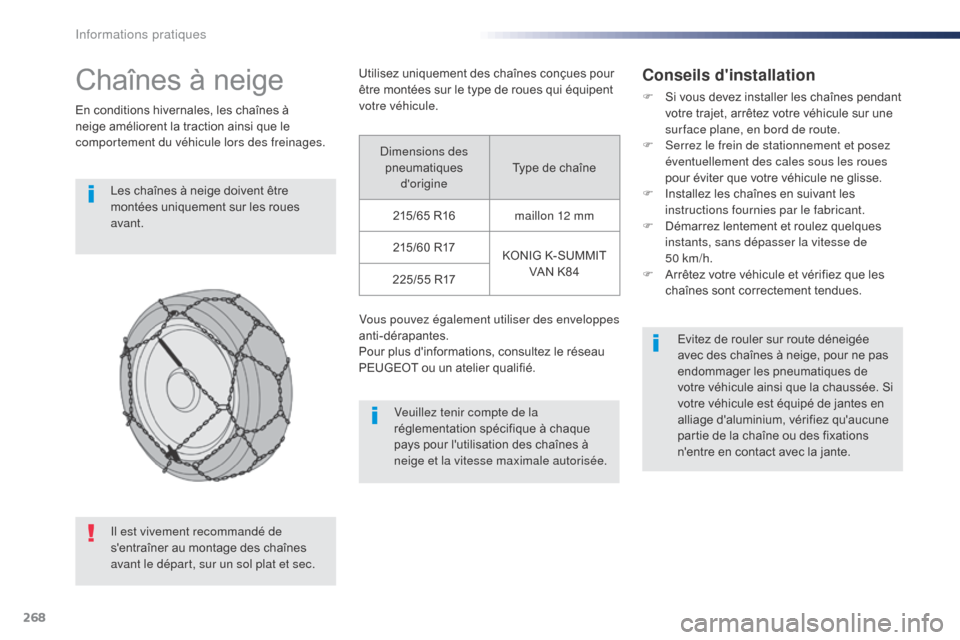

Chaînes à neige
En conditions hivernales, les chaînes à
neige améliorent la traction ainsi que le
comportement du véhicule lors des freinages.Les chaînes à neige doivent être
montées uniquement sur les roues
avant.
Veuillez tenir compte de la
réglementation spécifique à chaque
pays pour l'utilisation des chaînes à
neige et la vitesse maximale autorisée.Evitez de rouler sur route déneigée
avec des chaînes à neige, pour ne pas
endommager les pneumatiques de
votre véhicule ainsi que la chaussée. Si
votre véhicule est équipé de jantes en
alliage d'aluminium, vérifiez qu'aucune
partie de la chaîne ou des fixations
n'entre en contact avec la jante.
Utilisez uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
votre véhicule.
Vous pouvez également utiliser des enveloppes
anti-dérapantes.
Pour plus d'informations, consultez le réseau
PEUGEOT ou un atelier qualifié.
Conseils d'installation
F Si vous devez installer les chaînes pendant
votre trajet, arrêtez votre véhicule sur une
sur face plane, en bord de route.
F

S
errez le frein de stationnement et posez
éventuellement des cales sous les roues
pour éviter que votre véhicule ne glisse.
F

I
nstallez les chaînes en suivant les
instructions fournies par le fabricant.
F

D
émarrez lentement et roulez quelques
instants, sans dépasser la vitesse de
50


km/h.
F

A
rrêtez votre véhicule et vérifiez que les
chaînes sont correctement tendues.
Dimensions des
pneumatiques d'origine Type de chaîne
215/65 R16 maillon 12 mm
215/60 R17 KONIG K-SUMMIT
VAN K84
225/55 R17
Il est vivement recommandé de
s'entraîner au montage des chaînes
avant le départ, sur un sol plat et sec.
Informations pratiques
