289

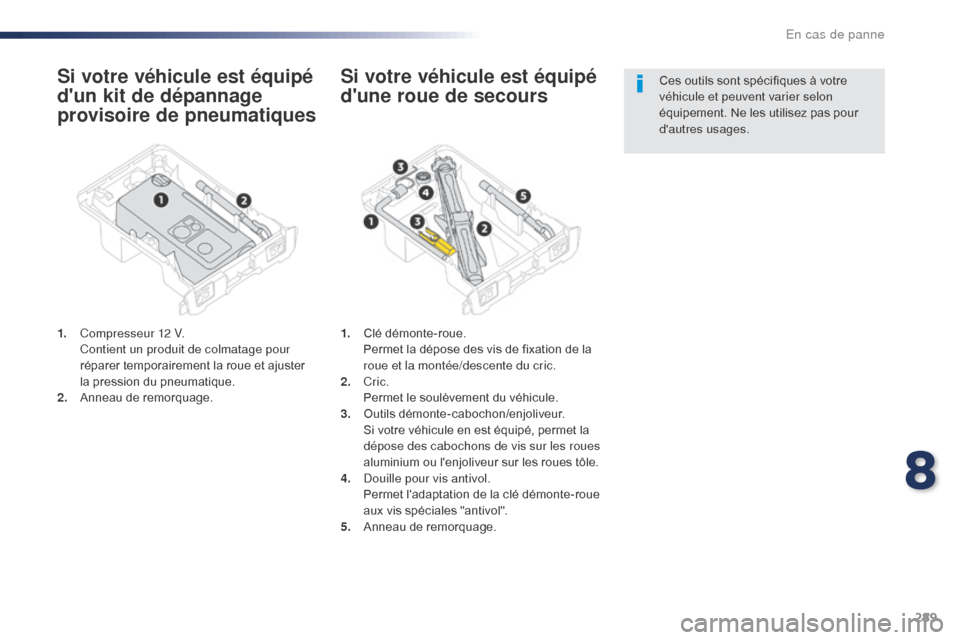

Si votre véhicule est équipé
d'un kit de dépannage
provisoire de pneumatiques
1. Compresseur 12 V. Contient un produit de colmatage pour
réparer temporairement la roue et ajuster
la pression du pneumatique.
2.
A

nneau de remorquage.
Si votre véhicule est équipé
d'une roue de secours
1. Clé démonte-roue. Pe rmet la dépose des vis de fixation de la
roue et la montée/descente du cric.
2.
Cr

ic.
Pe

rmet le soulèvement du véhicule.
3.
O

utils démonte-cabochon/enjoliveur.
S

i votre véhicule en est équipé, permet la
dépose des cabochons de vis sur les roues
aluminium ou l'enjoliveur sur les roues tôle.
4.
D

ouille pour vis antivol.
Pe

rmet l'adaptation de la clé démonte-roue
aux vis spéciales "antivol".
5.
A

nneau de remorquage. Ces outils sont spécifiques à votre
véhicule et peuvent varier selon
équipement. Ne les utilisez pas pour
d'autres usages.
8
En cas de panne

290
Ce kit est installé dans une boîte à outils. Ce kit est composé d’un compresseur et d’une
cartouche de produit de colmatage.
Il vous permet d'effectuer une réparation
temporaire du pneumatique.
Vous pouvez ainsi vous rendre dans le garage
le plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.
Son compresseur vous permet de contrôler et
d'ajuster la pression du pneumatique.
Kit de dépannage provisoire de pneumatique
Accès au kit
1. Compresseur 12 V. C ontient un produit de colmatage pour
réparer temporairement la roue et ajuster
la pression du pneumatique.
2.
A

nneau de remorquage. La pression de gonflage des pneumatiques est
indiquée sur cette étiquette.
Le circuit électrique du véhicule permet
le branchement du compresseur pour
la durée nécessaire à la réparation du
pneumatique endommagé.
Utilisez uniquement les deux prises
12
V, situées à l'avant, pour brancher
votre compresseur.
Pour plus d'informations sur le
Remorquage
, reportez-vous à la
rubrique correspondante.
Détail des outils
Ces outils sont spécifiques à votre véhicule
et peuvent varier selon l'équipement. Ne les
utilisez pas pour d'autres usages.
Pour plus d'informations sur la Boîte
à outils , reportez-vous à la rubrique
correspondante.
En cas de panne

291

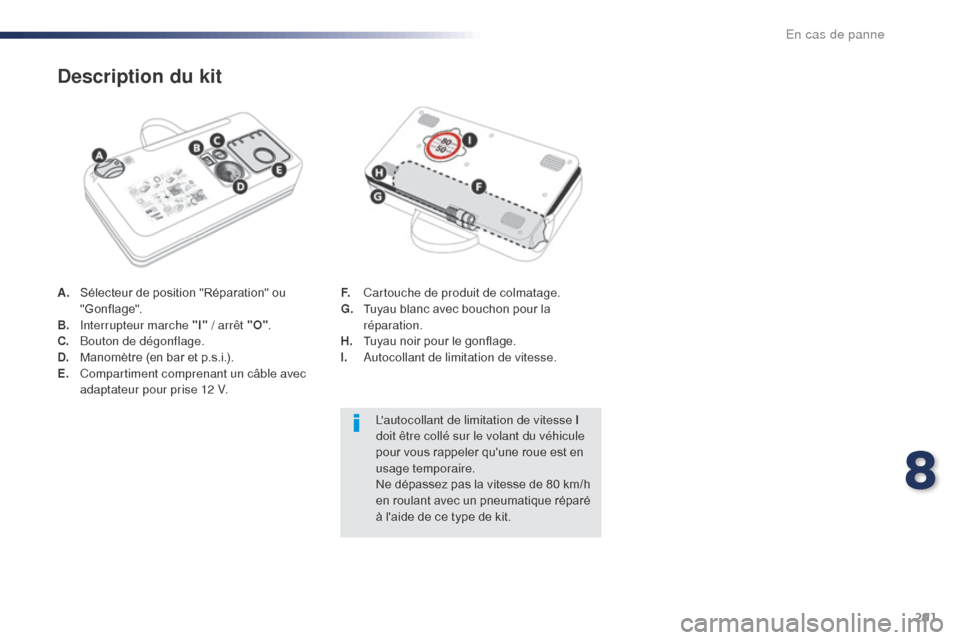

A. Sélecteur de position "Réparation" ou "Gonflage".
B.
In

terrupteur marche "I" / arrêt "O".
C.
B

outon de dégonflage.
D.
M

anomètre (en bar et p.s.i.).
E.
C

ompartiment comprenant un câble avec
adaptateur pour prise 12 V.
Description du kit
F. Cartouche de produit de colmatage.
G. T uyau blanc avec bouchon pour la
réparation.
H.
T

uyau noir pour le gonflage.
I.
A

utocollant de limitation de vitesse.L'autocollant de limitation de vitesse I
doit être collé sur le volant du véhicule
pour vous rappeler qu'une roue est en
usage temporaire.
Ne dépassez pas la vitesse de 80 km/h
en roulant avec un pneumatique réparé
à l'aide de ce type de kit.
8
En cas de panne

292
Procédure de réparation
1. Colmatage
F Déroulez complètement le tuyau blanc G.
F D évissez le bouchon du tuyau blanc.
F

R
accordez le tuyau blanc à la valve du
pneumatique à réparer. F
C onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F

D
émarrez le véhicule et laissez le moteur
tourner.
Faites attention, ce produit est nocif en
cas d’ingestion et irritant pour les yeux.
Tenez ce produit hors de portée des
enfants.
Evitez d'enlever tout corps étranger
ayant pénétré dans le pneumatique.
Ne mettez pas en marche le
compresseur avant d'avoir raccordé le
tuyau blanc à la valve du pneumatique
:
le produit de colmatage se répandrait à
l 'ex t é r i e u r.
F

C

oupez le contact.
F

T

ournez le sélecteur A sur la
position "Réparation".
F

V

érifiez que l'interrupteur B est basculé en
position "O" .
En cas de panne

293

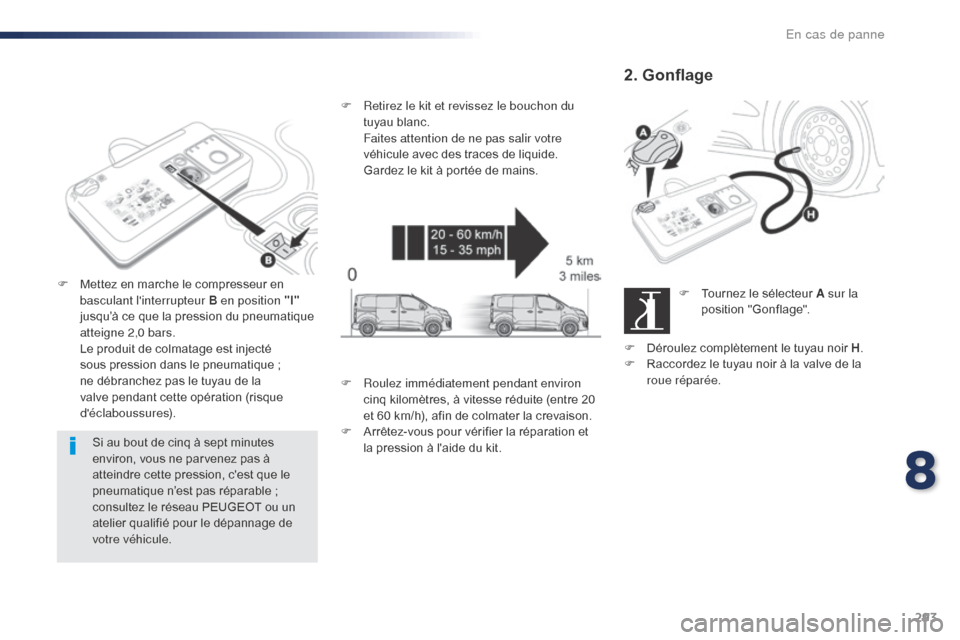

Si au bout de cinq à sept minutes
environ, vous ne parvenez pas à
atteindre cette pression, c'est que le
pneumatique n’est pas réparable ;
consultez le réseau PEUGEOT ou un
atelier qualifié pour le dépannage de
votre véhicule.
F

M

ettez en marche le compresseur en
basculant l'interrupteur B en position "I"
jusqu’à ce que la pression du pneumatique
atteigne 2,0 bars.
L

e produit de colmatage est injecté
sous pression dans le pneumatique ;
ne débranchez pas le tuyau de la
valve pendant cette opération (risque
d'éclaboussures). F
R
etirez le kit et revissez le bouchon du
tuyau blanc.
F
aites attention de ne pas salir votre
véhicule avec des traces de liquide.
Gardez le kit à portée de mains.
2. Gonflage
F Tournez le sélecteur A sur la position "Gonflage".
F

D

éroulez complètement le tuyau noir H .
F

R

accordez le tuyau noir à la valve de la
roue réparée.
F

R

oulez immédiatement pendant environ
cinq kilomètres, à vitesse réduite (entre 20
et 60 km/h), afin de colmater la crevaison.
F

A

rrêtez-vous pour vérifier la réparation et
la pression à l'aide du kit.
8
En cas de panne

294
F Connectez de nouveau la prise électrique du compresseur à la prise 12 V du
véhicule.
F

D
émarrez de nouveau le véhicule et
laissez le moteur tourner. F
A justez la pression à l’aide du compresseur
(pour gonfler : interrupteur B en
position
"

I" ; pour dégonfler : interrupteur

B

en position "O" et appui sur bouton C ),
conformément à l'étiquette de pression
des pneumatiques du véhicule, située au
niveau de la porte conducteur.
U

ne perte conséquente de pression
indique que la fuite n'est pas bien
colmatée
; consultez le réseau PEUGEOT
ou un atelier qualifié pour le dépannage de
votre véhicule.
F

R
etirez le kit, puis rangez-le.
F

R
oulez à vitesse réduite (80 km/h maxi)
en limitant à 200 km environ la distance
effectuée.
Rendez-vous dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié.
Informez impérativement le technicien
que vous avez utilisé ce kit. Après
diagnostic, le technicien vous informera
si le pneumatique peut être réparé ou
s'il doit être remplacé.
Retrait de la cartouche
F Rangez le tuyau noir.
F
D égagez la base coudée du tuyau blanc.
F

M
aintenez le compresseur verticalement.
Faites attention aux écoulements de
liquide.
La date limite d'utilisation du liquide est
inscrite sur la cartouche.
La cartouche de liquide est à usage
unique ; même entamée, elle doit être
remplacée.
Après utilisation, ne jetez pas la
cartouche dans la nature, rapportez-
la dans le réseau PEUGEOT ou à un
organisme chargé de sa récupération.
N'oubliez pas de vous réapprovisionner
avec une nouvelle cartouche disponible
dans le réseau PEUGEOT ou dans un
atelier qualifié.
F

D
évissez la cartouche par le bas.
En cas de panne

295

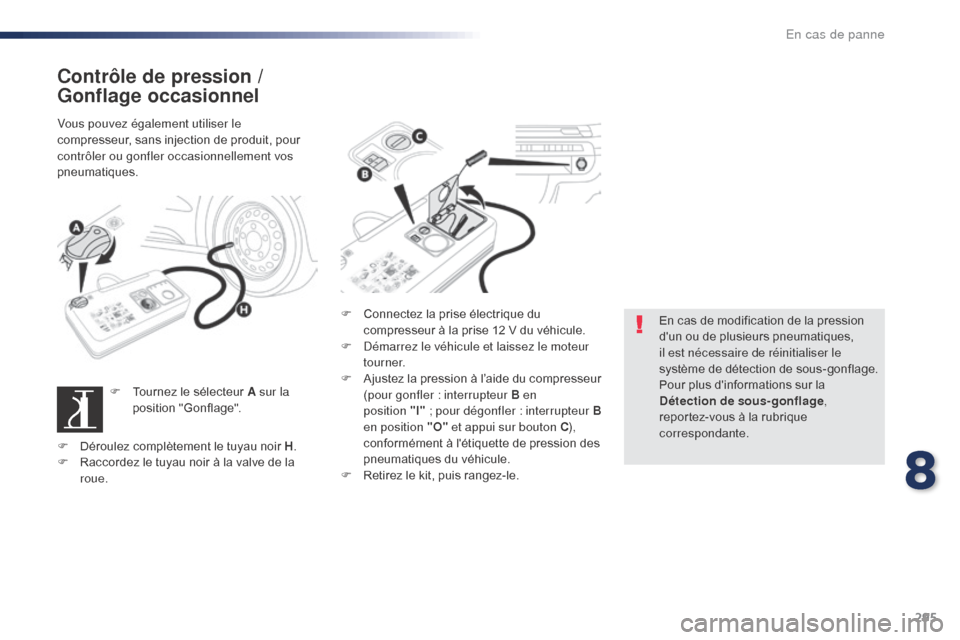

Contrôle de pression /
Gonflage occasionnel
Vous pouvez également utiliser le
compresseur, sans injection de produit, pour
contrôler ou gonfler occasionnellement vos
pneumatiques.F

T
ournez le sélecteur A sur la
position "Gonflage". F

C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F

D
émarrez le véhicule et laissez le moteur
tourner.
F

A
justez la pression à l’aide du compresseur
(pour gonfler : interrupteur B en
position
"

I" ; pour dégonfler : interrupteur

B

en position "O" et appui sur bouton C ),
conformément à l'étiquette de pression des
pneumatiques du véhicule.
F

R
etirez le kit, puis rangez-le.En cas de modification de la pression
d'un ou de plusieurs pneumatiques,
il est nécessaire de réinitialiser le
système de détection de sous-gonflage.
Pour plus d'informations sur la
Détection de sous-gonflage
,
reportez-vous à la rubrique
correspondante.
F

D
éroulez complètement le tuyau noir H .
F

R
accordez le tuyau noir à la valve de la
roue.
8
En cas de panne

296
Changement d'une roue
Les outils sont installés dans une boîte à outils.
Accès à l'outillage
1. Clé démonte-roue. Permet la dépose des vis de fixation de la
roue et la montée/descente du cric.
2.
Cr

ic.
Pe

rmet le soulèvement du véhicule.
3.
O

util démonte-cabochon/enjoliveur.
S

i votre véhicule en est équipé, il permet la
dépose des cabochons de vis sur les roues
aluminium ou l'enjoliveur sur les roues tôle.
4.
D

ouille pour vis antivol.
Pe

rmet l'adaptation de la clé démonte-roue
aux vis spéciales "antivol".
5.
A

nneau de remorquage. Pour plus d'informations sur le
Remorquage
, reportez-vous à la
rubrique correspondante.
Le cric doit être utilisé uniquement
pour remplacer un pneumatique
endommagé.
Le cric ne nécessite aucun entretien.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
Détail des outils
Ces outils sont spécifiques à votre véhicule
et peuvent varier selon équipement. Ne les
utilisez pas pour d'autres usages.
Pour plus d'informations sur la Boîte
à outils , reportez-vous à la rubrique
correspondante.
En cas de panne

297

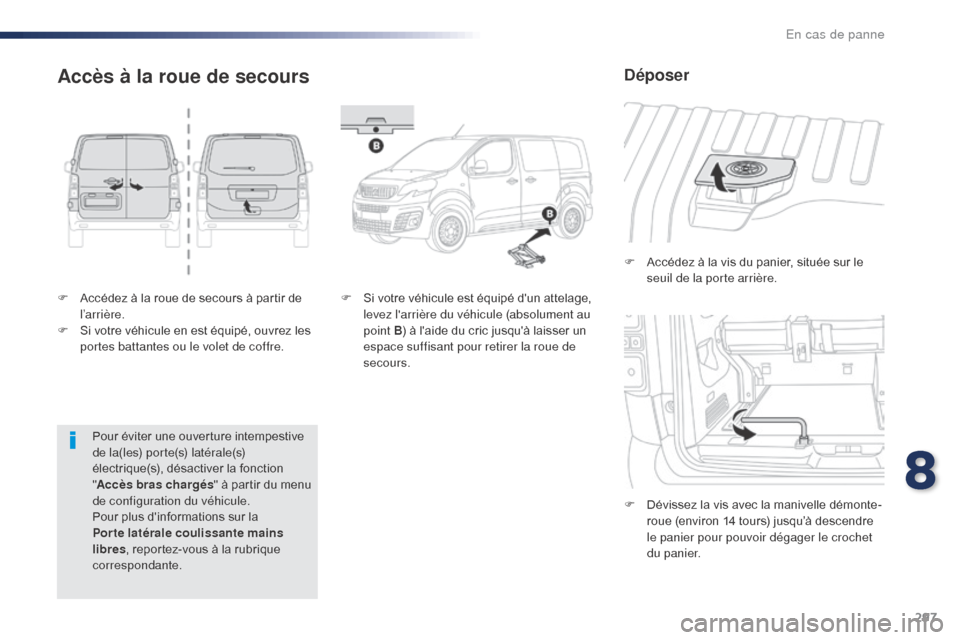

F Accédez à la roue de secours à partir de l ’ar r i ère.
F

S
i votre véhicule en est équipé, ouvrez les
portes battantes ou le volet de coffre. F

A
ccédez à la vis du panier, située sur le
seuil de la porte arrière.
F
D
évissez la vis avec la manivelle démonte-
roue (environ 14 tours) jusqu’à descendre
le panier pour pouvoir dégager le crochet
du panier.
Accès à la roue de secours
F Si votre véhicule est équipé d'un attelage, levez l'arrière du véhicule (absolument au
point B ) à l'aide du cric jusqu'à laisser un
espace suffisant pour retirer la roue de
secours.
Déposer
Pour éviter une ouverture intempestive
de la(les) porte(s) latérale(s)
électrique(s), désactiver la fonction
" Accès bras chargés " à partir du menu
de configuration du véhicule.
Pour plus d'informations sur la
Por te latérale coulissante mains
libres , reportez-vous à la rubrique
correspondante.
8
En cas de panne

298
F Dégagez le panier du crochet et placez la roue de secours près de la roue à
remplacer.
Reposer
F Positionnez la roue en face du panier.
F M ontez la roue progressivement sur le
panier par des mouvements alternatifs (de
gauche à droite) jusqu'à pouvoir dégager la
zone de fixation du crochet.
F

A
ttachez le panier avec le crochet, puis
revissez la vis avec la manivelle démonte-
roue jusqu'au blocage de la vis.
