Römork bağlanması
Partner-2-VU_tr_Chap06_Accessoire_ed02-2016
Doğru kullanım
Bazı çok zorlu kullanma şartlarında
(hava çok sıcakken, çok dik bir
rampada azami yük çekilmesi) motor
otomatik olarak gücünü sınırlar. Böyle
bir durumda, klimanın otomatik olarak
kapanması motorun kaybedilen
gücünün yeniden kazanılmasını sağlar.
Lastikler
Tavsiye olunan lastik havası
basınçlarını gözeterek çekici araç ve
römork lastiklerinin havalarını kontrol
ediniz.7. başlıkta, "Seviyeler" bölümüne
bakınız.Soğutma sıvısı uyarı lambasının
yanması durumunda aracı
mümkün olduğu kadar çabuk
durdurunuz ve motoru stop
ediniz. Frenler
Römork çekilmesi fren mesafesini
arttırır. Ilımlı bir hızla sürünüz, vitesi
zamanında küçültünüz, giderek artan
bir frenleme yapınız.
çekme
Aracınızın tasarımı sırasında test edilip
onaylanmış olan orijinal PEUGEOT
çekme tertibatlarını ve far kablolarını
kullanmanızı ve tertibatın aracınıza
PEUGEOT servis ağı tarafından
takılmasını tavsiye ederiz.
Montaj, PEUGEOT servis ağında
gerçekleşmezse, mutlaka üretici
talimatlarına uygun olarak aracın
arkasında bulunan elektrik bağlantıları
kullanılmalıdır.
Üstte de hatırlatılan genel talimatlar
çerçevesinde, PEUGEOT tarafından
onaylanmamış elektrikli bir aksesuarın
ya da bir çekme tertibatının
takılmasıyla ilişkin risklere dikkatinizi
çekeriz. Bu montaj aracınızın
elektronik sisteminin arızalanmasına
neden olabilir. İlk önce Üreticiden bilgi
edininiz.
Yan rüzgâr
Yandan gelen rüzgâra karşı hassasiyet
artar. Esnek ve düşük hızda sürünüz.
ABS/ES
c
ABS ve ESC sistemleri yalnızca aracı
kontrol ederler

, römorku veya karavanı
etmezler.
Park yardımı
Römork çekerken, geri park yardımı
çalışmaz.
9. başlıkta "Tanımlama unsurları"
bölümüne bakınız.
AKSESUARLAR
6

120
Römork bağlanması
Partner-2-VU_tr_Chap06_Accessoire_ed02-2016
SÖKÜLEBİLEN KUğU BOYNU
ç EKME TERTİBATI
ALET
KULLANMADAN ,
ANA
h TARLI
Sunum
Araca takılı olarak teslim edilen bu
kuğu boynu çekme tertibatı kolayca
takılabilir veya sökülebilir. Bu işlemler
hiçbir alet gerektirmez.
Montaj ve kullanım tavsiyeleri
Aşağıdaki noktaları kontrol ederek
kuğu boynunun düzgün kilitlendiğine
emin olunuz
:
-

döner düğmenin yeşil işareti
görünüyor

,
-

döner düğmenin emniyet kilid
i
arkaya doğru bakıyor,
-
emniyet kilidi kapalı ve anahtar


çıkartılmış
; döner düğme
sabitlenmiş,
-

kuğu boynu çekme tertibatı artık
desteğinde hiç hareket etmez
durumda.
Römorku bağlarken, elektrik kablosunu
takmayı unutmayınız.
Montaj

121
Römork bağlanması
Partner-2-VU_tr_Chap06_Accessoire_ed02-2016
Kullanım esnasında
Römork veya yük taşıma aracı
kuğu boynuna takılı olduğu sürece
tertibatın kilidini açmayınız.
Kullandıktan sonra
Araç, römork veya yük taşıma
aracı takılı olmadan sürülecekse
kuğu boynu çıkartılmalıdır ve kapağı
desteğe sokulmalıdır. Bu tedbir
özellikle kuğu boynunun, plakanın veya
aydınlatma tertibatının iyi görünmesini
engelleyebileceği durumlarda
uygulanmalıdır.Sökme
Bakım
Düzgün işleyiş, yalnızca kuğu boynu
ve desteği temiz kalırlarsa mümkündür.
Araç yüksek basınçlı su ile
yıkanmadan evvel, kuğu boynu
çıkartılmış ve kapak desteğe sokulmuş
olmalıdır.
AKSESUARLAR
6

122
Partner-2-VU_tr_Chap06_Accessoire_ed02-2016
Oto radyolar, eller serbest telefon kiti,
hoparlörler, CD değiştirici, navigasyon,
USB Box, video kiti...
Piyasada satılan audio ve telematik
cihazı hangisi olursa olsun, bu
ürün ailesinden bir donanımının
montajına ilişkin teknik zorluklar,
cihazın özelliklerinin ve aracınızın
mevcut donanımının kapasiteleriyle
uyumluluğunun göz önünde
bulundurulmasını gerektirir. İlk önce
PEUGEOT servis ağında bilgi ediniz. Pedalların altında herhangi bir
rahatsızlığı önlemek için :
-
paspasın ve bağlantılarının düzgün
konumlandığını kontrol ediniz,
-

hiçbir zaman birçok halıyı üst üste
koymayınız.
Barların üzerinde azami ağırlık
-

T
avan bagajı : 120 kg.
-

T
avanın üzerinde uzunlamasına
barlar
: 100 kg.
-

Uzunlamasına barların üzerinde
yatay tavan barları

: 75 kg.Radyo iletişim verici cihazlarının
takılması
Sonradan, aracınıza, dış antenli bir
radyo iletişim verici cihazı takmadan
evvel, PEUGEOT markasının bir
yetkilisiyle temasa geçmenizi tavsiye
ederiz.
PEUGEOT Servis Ağı, otomotiv
elektromanyetik uyuşma yönetmeliğine
(2004/104/AT) uygun olarak takılabilen
vericilerin özelliklerini (frekans bandı,
azami çıkış gücü, antenin konumu,
özel montaj koşulları) size bildirecektir.
Ön paçalıklar, arka paçalıklar,
15/17
inç alüminyum jantlar, tekerlek
geçişi döşemesi, deri direksiyon,
...
Cam yıkama sıvısı, temizlik ve iç ve dış
bakım ürünleri, yedek ampuller,
...
Hırsızlığa karşı alarm, camlara numara
kazıma, ilk yardım çantası, yüksek
görünürlüklü güvenlik yeleği, ileri ve
geri parka yardım, üçgen reflektör,
alüminyum jantlar için hırsızlığı önleyici
bijonlar... Ön koltuklar için Airbag'lerle uyumlu
koltuk kılıfları, oturma sırası, kauçuk
paspaslar, halılar, kar zincirleri, perde,
bagaj kapısında bisiklet taşıyıcı,
...
Diğer aksesuarlar
Bütün bu aksesuarlar ve parçaların
hepsi güvenilirlik ve emniyet açısından
test edilerek ve onaylanarak aracınıza
uyarlanmıştır. Onaylanmış geniş bir
aksesuar ve orijinal parça seçeneği sunulur.
Profesyonel donanım gamı
Yedek parça yönetimi, aşağıdaki
örnekler gibi değişik donanım ve
düzenlemeler sunan bir aksesuar
kataloğu yayınlar
:
Yük sabitleyici (her tip).
Yükleme rulosu.
Çekme tertibatı, çekme tertibatının
elektrik bağlantısı
: çekme tertibatı,
montajı kesinlikle PEUGEOT servis ağı
tarafından yapılmalıdır.
Bölme paravanları ve ızgaraları,
kaymayan tabanlı düz ahşap iç
koruma.
Koruma ızgaraları.
Konfor, eğlence ve bakım etrafında
biçimlenen diğer bir aksesuar yelpazesi
mevcuttur
:
Donanımlar

123
Partner-2-VU_tr_Chap06_Accessoire_ed02-2016
PEUGEOT otomobilleri tarafından
onaylanmamış elektrikli bir
aksesuarın ya da donanımın
takılması, aracınızın elektronik
sisteminin arızalanmasına neden
olabilir. Bu özel durumu unutmadığınız
için teşekkür eder, onaylanan
aksesuarları ya da donanımları size
tanıtması için markanızın bir yetkilisiyle
temasa geçmenizi tavsiye ederiz.
Ülkesine göre, yüksek görünürlüklü
güvenlik yeleklerinin, üçgen
reflektörlerin, yedek ampullerin,
sigortaların, alkolmetrelerin araçta
bulunmaları mecburidir.
AKSESUARLAR
6
Donanımlar

124
Partner-2-VU_tr_Chap07_Verification_ed02-2016
PEUGEOT & TOTAL
PERFORMANS İçİN
ELELE
!
2015 yılında, Peugeot dünyanın en zor otomobil
yarışlarından biri olan Rally-Raid’e geri döndü. Bu
yarışlarda en yüksek performansı elde etmek amacıyla,
Peugeot Sport ekipleri, Peugeot 2008 DKR için
en ekstrem koşullarda dahi motoru koruyan yüksek
teknolojili bir yağ olan TOTAL QUARTZ’ı seçtiler.
TOTAL QUARTZ, motorunuzun zamanla yıpranmasını
ö n l e r.
TOTAL QUARTZ Ineo First, R&D Peugeot ve Total
ekiplerinin ortak çalışmasının sonucu olan çok yüksek
performanslı bir yağdır. Peugeot araçların motorları
için özel olarak geliştirilen bu yağın yenilikçi teknolojisi,
C
o2 salınımlarının bariz şekilde azalmasını ve
motorunuzun kurum bağlamasına karşı etkili bir şekilde
korunmasını sağlar.
TAVSİYE EDER
totAL ile bakım

125
Partner-2-VU_tr_Chap07_Verification_ed02-2016

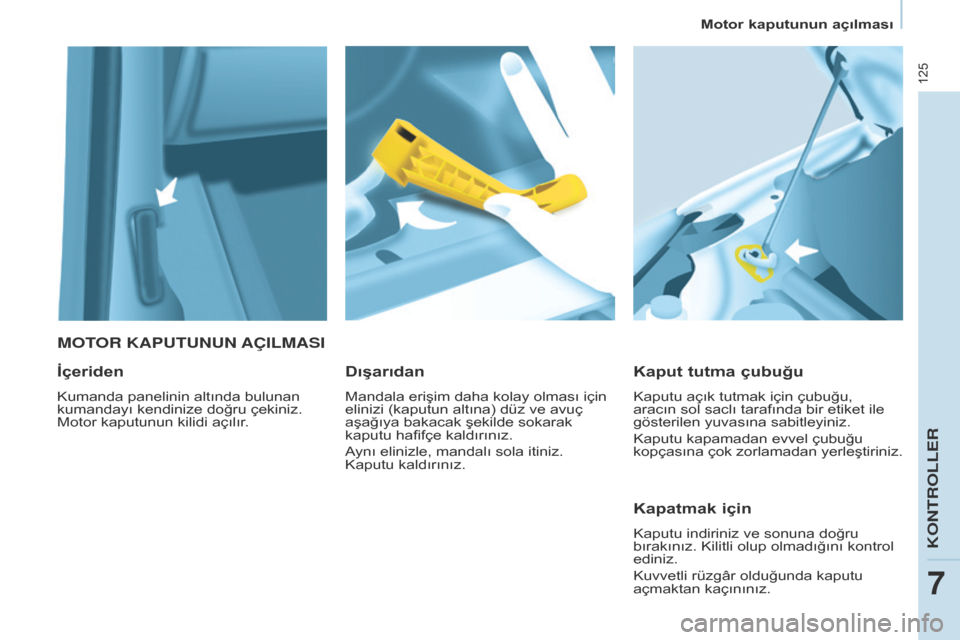

MOTOR KAp UTUNUN AÇILMASI
Kaput

tutma çubuğu
Kaputu açık tutmak için çubuğu,
aracın sol saclı tarafında bir etiket ile
gösterilen yuvasına sabitleyiniz.
Kaputu kapamadan evvel çubuğu
kopçasına çok zorlamadan yerleştiriniz.
Dışarıdan
Mandala erişim daha kolay olması için
elinizi (kaputun altına) düz ve avuç
aşağıya bakacak şekilde sokarak
kaputu hafifçe kaldırınız.
Aynı elinizle, mandalı sola itiniz.
Kaputu kaldırınız.
İçeriden
Kumanda panelinin altında bulunan
kumandayı kendinize doğru çekiniz.
Motor kaputunun kilidi açılır.
Kapatmak için
Kaputu indiriniz ve sonuna doğru
bırakınız. Kilitli olup olmadığını kontrol
ediniz.
Kuvvetli rüzgâr olduğunda kaputu
açmaktan kaçınınız.
Motor kaputunun açılması
KONTROLLER
7

126
Partner-2-VU_tr_Chap07_Verification_ed02-2016

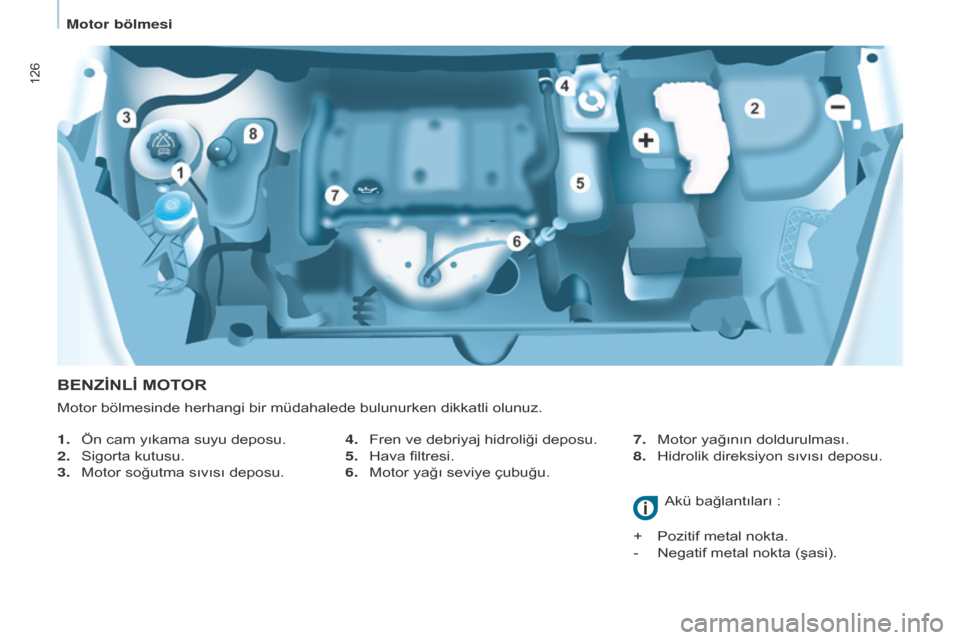

BENZİNLİ MOTOR
1. Ön cam yıkama suyu deposu.
2.
Sigorta kutusu.
3.


Motor soğutma sıvısı deposu. Akü bağlantıları

:
+

Pozitif metal nokta.
-


Negatif metal nokta (şasi).
Motor bölmesinde herhangi bir müdahalede bulunurken dikkatli o

lunuz.
4. Fren ve debriyaj hidroliği deposu.
5.
Hava filtresi.
6.


Motor yağı seviye çubuğu.7.

Motor yağının doldurulması.
8.
Hidrolik direksiyon sıvısı deposu.
Motor b

127
Partner-2-VU_tr_Chap07_Verification_ed02-2016

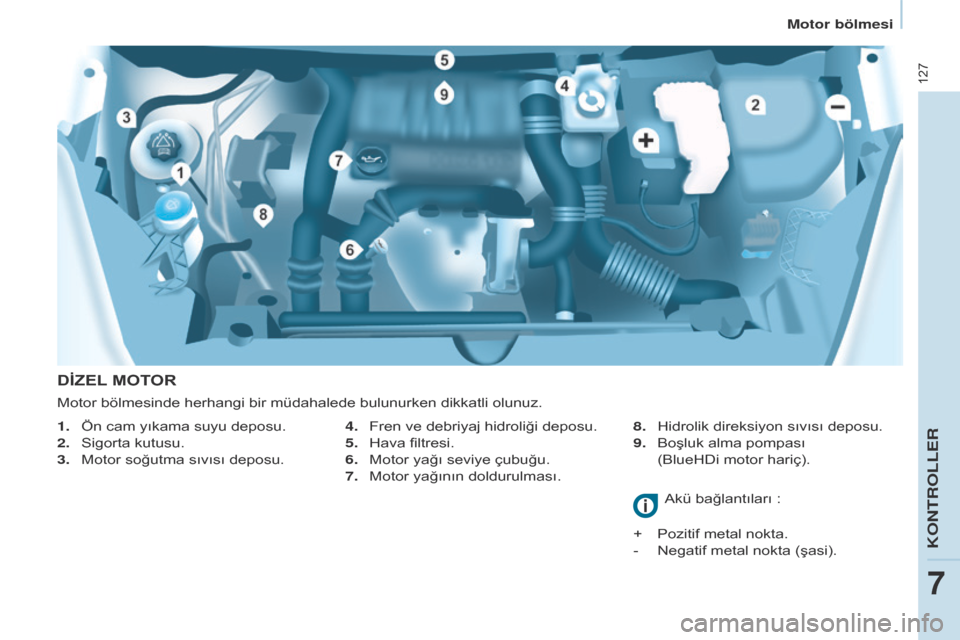

DİZEL MOTOR
4. Fren ve debriyaj hidroliği deposu.
5.
Hava filtresi.
6.


Motor yağı seviye çubuğu.
7.


Motor yağının doldurulması. 8.

Hidrolik direksiyon sıvısı deposu.
9.
Boşluk alma pompası
(BlueHDi motor hariç).
1.

Ön cam yıkama suyu deposu.
2.

Sigorta kutusu.
3.


Motor soğutma sıvısı deposu.
Akü bağlantıları

:
+

Pozitif metal nokta.
-


Negatif metal nokta (şasi).
Motor bölmesinde herhangi bir müdahalede bulunurken dikkatli o

lunuz.
KONTROLLER
7
Motor b

128
Partner-2-VU_tr_Chap07_Verification_ed02-2016

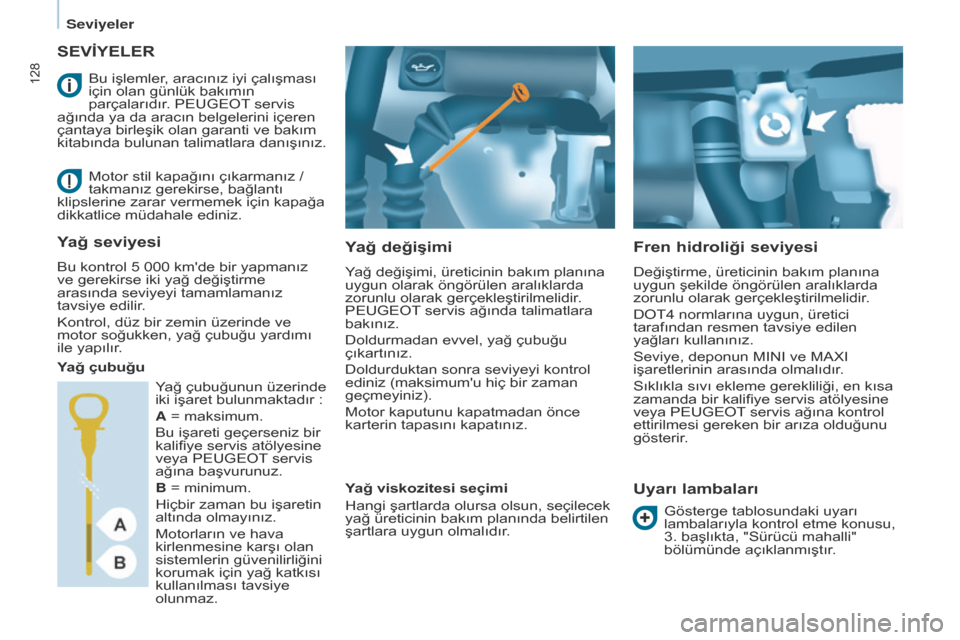

SEVİYELER
Y
ağ değişimi
Yağ değişimi, üreticinin bakım planına
uygun olarak öngörülen aralıklarda
zorunlu olarak gerçekleştirilmelidir.
PEUGEOT servis ağında talimatlara
bakınız.
Doldurmadan evvel, yağ çubuğu
çıkartınız.
Doldurduktan sonra seviyeyi kontrol
ediniz (maksimum'u hiç bir zaman
geçmeyiniz).
Motor kaputunu kapatmadan önce
karterin tapasını kapatınız.
Fren hidroliği seviyesi
Değiştirme, üreticinin bakım planına
uygun şekilde öngörülen aralıklarda
zorunlu olarak gerçekleştirilmelidir.
DOT4 normlarına uygun, üretici
tarafından resmen tavsiye edilen
yağları kullanınız.
Seviye, deponun MINI ve MAXI
işaretlerinin arasında olmalıdır.
Sıklıkla sıvı ekleme gerekliliği, en kısa
zamanda bir kalifiye servis atölyesine
veya PEUGEOT servis ağına kontrol
ettirilmesi gereken bir arıza olduğunu
gösterir.
Uyarı lambaları
Motor stil kapağını çıkarmanız /
takmanız gerekirse, bağlantı
klipslerine zarar vermemek için kapağa
dikkatlice müdahale ediniz.
Yağ seviyesi
Bu kontrol 5 000 km'de bir yapmanız
ve gerekirse iki yağ değiştirme
arasında seviyeyi tamamlamanız
tavsiye edilir.
Kontrol, düz bir zemin üzerinde ve
motor soğukken, yağ çubuğu yardımı
ile yapılır.
Yağ çubuğu
Yağ viskozitesi seçimi
Hangi şartlarda olursa olsun, seçilecek
yağ üreticinin bakım planında belirtilen
şartlara uygun olmalıdır.
Bu işlemler, aracınız iyi çalışması
için olan günlük bakımın
parçalarıdır. PEUGEOT servis
ağında ya da aracın belgelerini içeren
çantaya birleşik olan garanti ve bakım
kitabında bulunan talimatlara danışınız.
Gösterge tablosundaki uyarı
lambalarıyla kontrol etme konusu,
3. başlıkta, "Sürücü mahalli"
bölümünde açıklanmıştır.
Yağ çubuğunun üzerinde
iki işaret bulunmaktadır
:
A = maksimum.
Bu işareti geçerseniz bir
kalifiye servis atölyesine
veya PEUGEOT servis
ağına başvurunuz.
B = minimum.
Hiçbir zaman bu işaretin
altında olmayınız.
Motorların ve hava
kirlenmesine karşı olan
sistemlerin güvenilirliğini
korumak için yağ katkısı
kullanılması tavsiye
olunmaz.
Seviyeler
