89

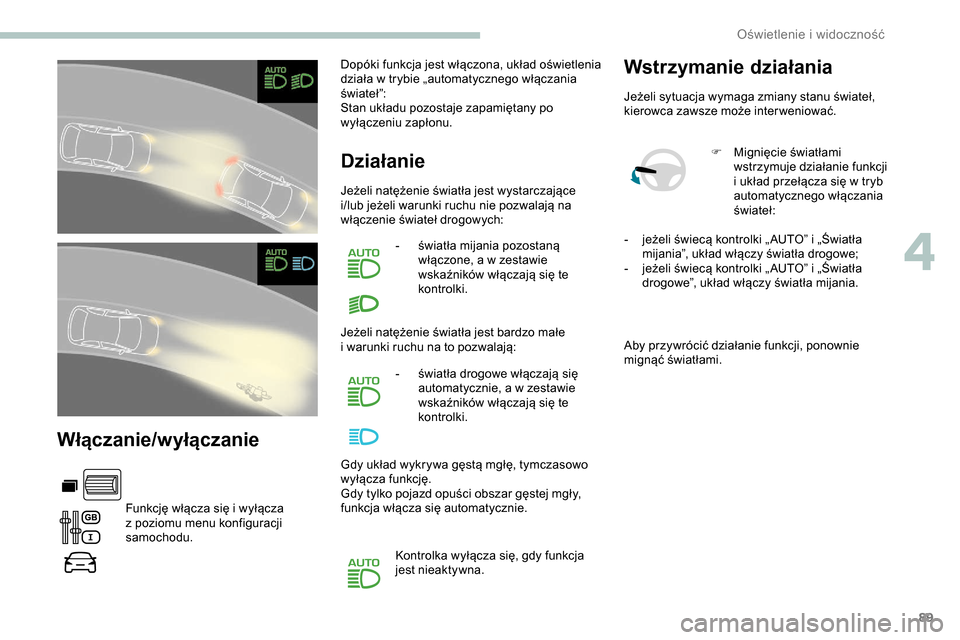

Włączanie/wyłączanie
Funkcję włącza się i wyłącza
z poziomu menu konfiguracji
samochodu. Dopóki funkcja jest włączona, układ oświetlenia
działa w
trybie „automatycznego włączania
świateł”:
Stan układu pozostaje zapamiętany po
wyłączeniu zapłonu.
Działanie
Jeżeli natężenie światła jest wystarczające
i/lub jeżeli warunki ruchu nie pozwalają na
włączenie świateł drogowych:
-

ś
wiatła mijania pozostaną
włączone, a
w zestawie
wskaźników włączają się te
kontrolki.
Jeżeli natężenie światła jest bardzo małe
i
warunki ruchu na to pozwalają: -

ś
wiatła drogowe włączają się
automatycznie, a
w zestawie
wskaźników włączają się te
kontrolki.
Gdy układ wykrywa gęstą mgłę, tymczasowo
wyłącza funkcję.
Gdy tylko pojazd opuści obszar gęstej mgły,
funkcja włącza się automatycznie.
Kontrolka wyłącza się, gdy funkcja
jest nieaktywna.
Wstrzymanie działania
Jeżeli sytuacja wymaga zmiany stanu świateł,
kierowca zawsze może inter weniować. F

M
ignięcie światłami
wstrzymuje działanie funkcji
i
układ przełącza się w tryb
automatycznego włączania
świateł:
Aby przywrócić działanie funkcji, ponownie
mignąć światłami. -

j
eżeli świecą kontrolki „ AUTO” i „Światła
mijania”, układ włączy światła drogowe;
-

j
eżeli świecą kontrolki „ AUTO” i „Światła
drogowe”, układ włączy światła mijania.
4
Oświetlenie i widoczność

90

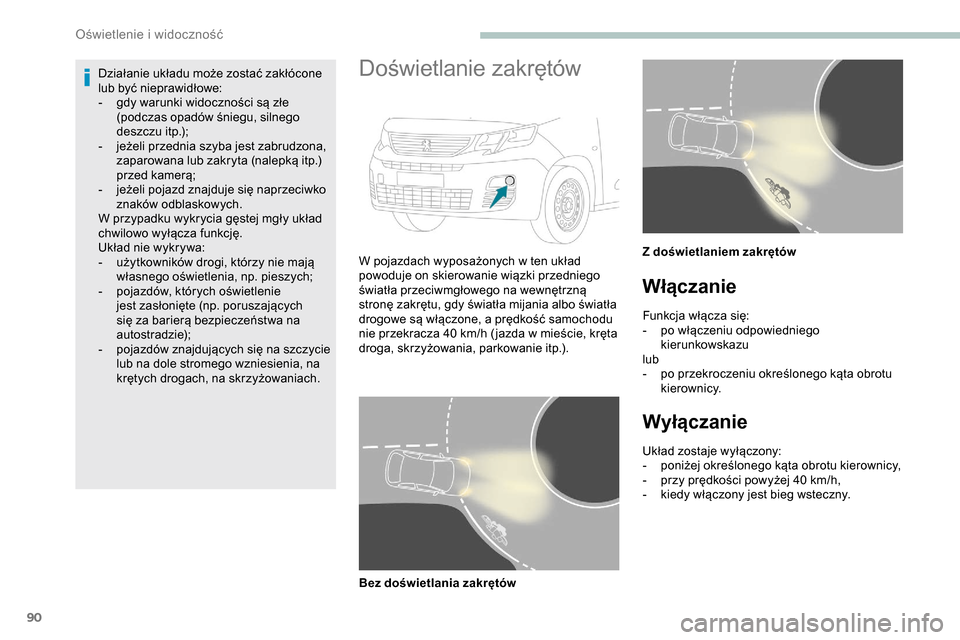

Działanie układu może zostać zakłócone
lub być nieprawidłowe:
-
g
dy warunki widoczności są złe
(podczas opadów śniegu, silnego
deszczu itp.);
-

j
eżeli przednia szyba jest zabrudzona,
zaparowana lub zakryta (nalepką itp.)
przed kamerą;
-

j
eżeli pojazd znajduje się naprzeciwko
znaków odblaskowych.
W przypadku wykrycia gęstej mgły układ
chwilowo wyłącza funkcję.
Układ nie wykrywa:
-

u
żytkowników drogi, którzy nie mają
własnego oświetlenia, np. pieszych;
-

p
ojazdów, których oświetlenie
jest zasłonięte (np. poruszających
się za barierą bezpieczeństwa na
autostradzie);
-

p
ojazdów znajdujących się na szczycie
lub na dole stromego wzniesienia, na
krętych drogach, na skrzyżowaniach.Doświetlanie zakrętów
W pojazdach wyposażonych w ten układ
p owoduje on skierowanie wiązki przedniego
światła przeciwmgłowego na wewnętrzną
stronę zakrętu, gdy światła mijania albo światła
drogowe są włączone, a
prędkość samochodu
nie przekracza 40
km/h ( jazda w mieście, kręta
droga, skrzyżowania, parkowanie itp.).
Bez doświetlania zakrętów Z doświetlaniem zakrętów
Włączanie
Funkcja włącza się:
-
p o włączeniu odpowiedniego
kierunkowskazu
lub
-

p
o przekroczeniu określonego kąta obrotu
kierownicy.
Wyłączanie
Układ zostaje wyłączony:
- p oniżej określonego kąta obrotu kierownicy,
-

p
rzy prędkości powyżej 40 km/h,
-

k
iedy włączony jest bieg wsteczny.
Oświetlenie i widoczność

91

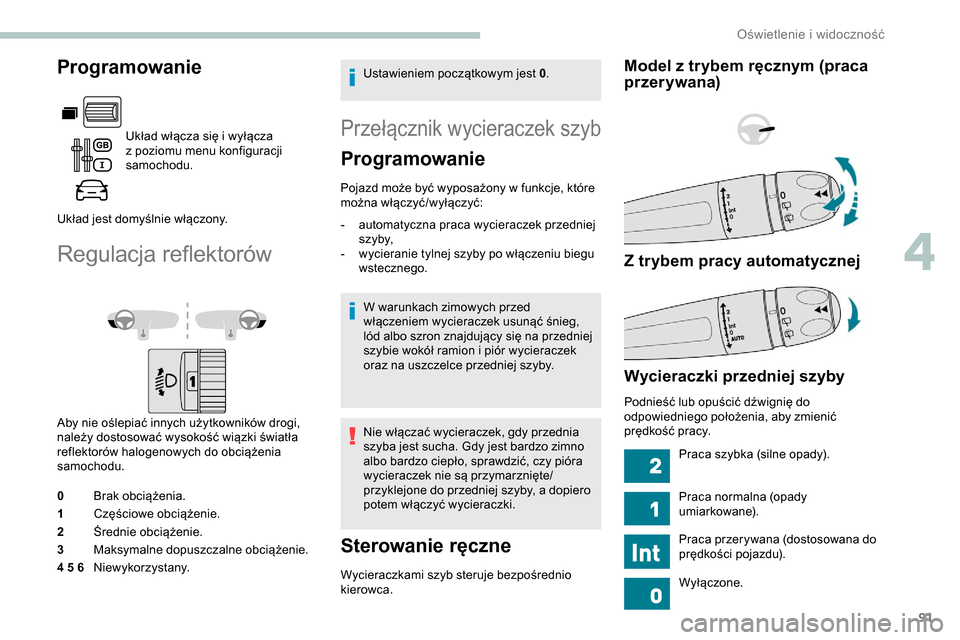

Programowanie
Układ włącza się i wyłącza
z poziomu menu konfiguracji
samochodu.
Układ jest domyślnie włączony.
Regulacja reflektorów
Aby nie oślepiać innych użytkowników drogi,
należy dostosować wysokość wiązki światła
reflektorów halogenowych do obciążenia
samochodu.
0 Brak obciążenia.
1 Częściowe obciążenie.
2 Średnie obciążenie.
3 Maksymalne dopuszczalne obciążenie.
4 5 6 Niewykorzystany. Ustawieniem początkowym jest 0
.
Przełącznik wycieraczek szyb
Programowanie
Pojazd może być wyposażony w funkcje, które
m ożna włączyć/wyłączyć:
-

a
utomatyczna praca wycieraczek przedniej
s z y by,
-

w
ycieranie tylnej szyby po włączeniu biegu
wstecznego.
W warunkach zimowych przed
włączeniem wycieraczek usunąć śnieg,
lód albo szron znajdujący się na przedniej
szybie wokół ramion i
piór wycieraczek
oraz na uszczelce przedniej szyby.
Nie włączać wycieraczek, gdy przednia
szyba jest sucha. Gdy jest bardzo zimno
albo bardzo ciepło, sprawdzić, czy pióra
wycieraczek nie są przymarznięte/
przyklejone do przedniej szyby, a
dopiero
potem włączyć wycieraczki.
Sterowanie ręczne
Wycieraczkami szyb steruje bezpośrednio
kierowca.
Model z trybem ręcznym (praca
p rzerywana)
Z trybem pracy automatycznej
Wycieraczki przedniej szyby
Podnieść lub opuścić dźwignię do
odpowiedniego położenia, aby zmienić
prędkość pracy. Praca szybka (silne opady).
Praca normalna (opady
umiarkowane).
Praca przerywana (dostosowana do
prędkości pojazdu).
Wyłączone.
4
Oświetlenie i widoczność

92

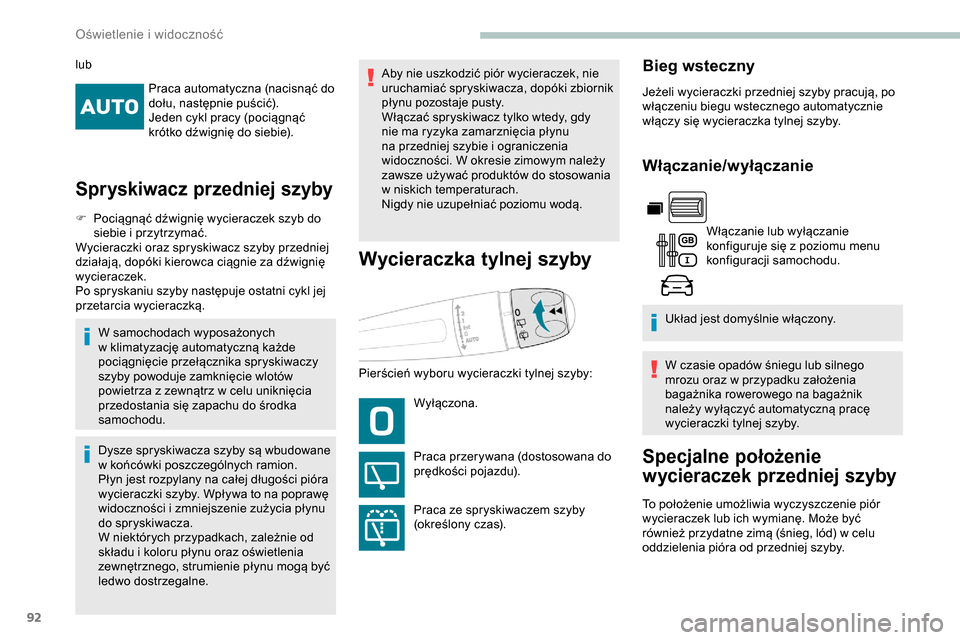

Praca automatyczna (nacisnąć do
dołu, następnie puścić).
Jeden cykl pracy (pociągnąć
krótko dźwignię do siebie).
Spryskiwacz przedniej szyby
F Pociągnąć dźwignię wycieraczek szyb do siebie i przytrzymać.
Wycieraczki oraz spryskiwacz szyby przedniej
działają, dopóki kierowca ciągnie za dźwignię
wycieraczek.
Po spryskaniu szyby następuje ostatni cykl jej
przetarcia wycieraczką.
W samochodach wyposażonych
w
klimatyzację automatyczną każde
pociągnięcie przełącznika spryskiwaczy
szyby powoduje zamknięcie wlotów
powietrza z
zewnątrz w celu uniknięcia
przedostania się zapachu do środka
samochodu.
Dysze spryskiwacza szyby są wbudowane
w
końcówki poszczególnych ramion.
Płyn jest rozpylany na całej długości pióra
wycieraczki szyby. Wpływa to na poprawę
widoczności i
zmniejszenie zużycia płynu
do spryskiwacza.
W niektórych przypadkach, zależnie od
składu i
koloru płynu oraz oświetlenia
zewnętrznego, strumienie płynu mogą być
ledwo dostrzegalne. Aby nie uszkodzić piór wycieraczek, nie
uruchamiać spryskiwacza, dopóki zbiornik
płynu pozostaje pusty.
Włączać spryskiwacz tylko wtedy, gdy
nie ma ryzyka zamarznięcia płynu
na przedniej szybie i
ograniczenia
widoczności. W okresie zimowym należy
zawsze używać produktów do stosowania
w niskich temperaturach.
Nigdy nie uzupełniać poziomu wodą.
Wycieraczka tylnej szyby
Pierścień wyboru wycieraczki tylnej szyby:
Wyłączona.
Praca przerywana (dostosowana do
prędkości pojazdu).
Praca ze spryskiwaczem szyby
(określony czas).
Bieg wsteczny
Jeżeli wycieraczki przedniej szyby pracują, po
włączeniu biegu wstecznego automatycznie
włączy się wycieraczka tylnej szyby.
Włączanie/wyłączanie
Włączanie lub wyłączanie
konfiguruje się z poziomu menu
konfiguracji samochodu.
Układ jest domyślnie włączony.
W czasie opadów śniegu lub silnego
mrozu oraz w
przypadku założenia
bagażnika rowerowego na bagażnik
należy wyłączyć automatyczną pracę
wycieraczki tylnej szyby.
Specjalne położenie
wycieraczek przedniej szyby
To położenie umożliwia wyczyszczenie piór
wycieraczek lub ich wymianę. Może być
również przydatne zimą (śnieg, lód) w
celu
oddzielenia pióra od przedniej szyby.
lub
Oświetlenie i widoczność

93

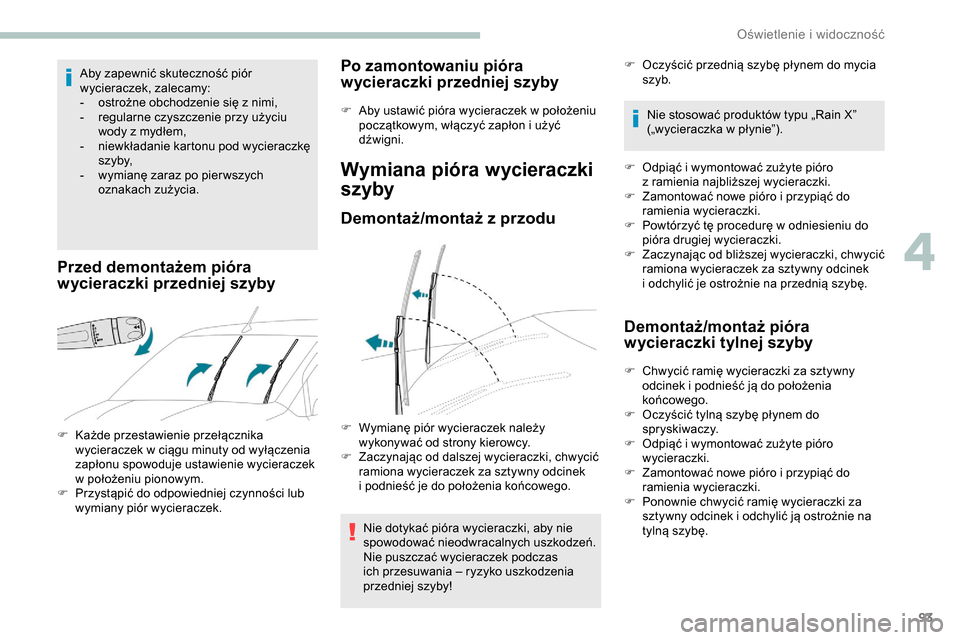

Aby zapewnić skuteczność piór
wycieraczek, zalecamy:
-
o
strożne obchodzenie się z nimi,
-

r
egularne czyszczenie przy użyciu
wody z
mydłem,
-

n
iewkładanie kartonu pod wycieraczkę
s z y by,
-

w
ymianę zaraz po pier wszych
oznakach zużycia.
Przed demontażem pióra
wycieraczki przedniej szyby
F Każde przestawienie przełącznika wycieraczek w ciągu minuty od wyłączenia
zapłonu spowoduje ustawienie wycieraczek
w
położeniu pionowym.
F

P
rzystąpić do odpowiedniej czynności lub
wymiany piór wycieraczek.
Po zamontowaniu pióra
wycieraczki przedniej szyby
F Aby ustawić pióra wycieraczek w położeniu
początkowym, włączyć zapłon i użyć
dźwigni.
Wymiana pióra wycieraczki
szyby
Demontaż/montaż z przodu
Nie dotykać pióra wycieraczki, aby nie
spowodować nieodwracalnych uszkodzeń.
Nie puszczać wycieraczek podczas
ich przesuwania – ryzyko uszkodzenia
przedniej szyby! F

O
czyścić przednią szybę płynem do mycia
szyb.
Nie stosować produktów typu „Rain X”
(„wycieraczka w płynie”).
F
O
dpiąć i wymontować zużyte pióro
z ramienia najbliższej wycieraczki.
F
Z
amontować nowe pióro i przypiąć do
ramienia wycieraczki.
F
P
owtórzyć tę procedurę w odniesieniu do
pióra drugiej wycieraczki.
F
Z
aczynając od bliższej wycieraczki, chwycić
ramiona wycieraczek za sztywny odcinek
i odchylić je ostrożnie na przednią szybę.
Demontaż/montaż pióra
wycieraczki tylnej szyby
F Chwycić ramię wycieraczki za sztywny
odcinek i podnieść ją do położenia
końcowego.
F

O
czyścić tylną szybę płynem do
spryskiwaczy.
F

O
dpiąć i wymontować zużyte pióro
wycieraczki.
F

Z
amontować nowe pióro i przypiąć do
ramienia wycieraczki.
F

P
onownie chwycić ramię wycieraczki za
sztywny odcinek i
odchylić ją ostrożnie na
tylną szybę.
F

W

ymianę piór wycieraczek należy
wykonywać od strony kierowcy.
F

Z

aczynając od dalszej wycieraczki, chwycić
ramiona wycieraczek za sztywny odcinek
i

podnieść je do położenia końcowego.
4
Oświetlenie i widoczność

94

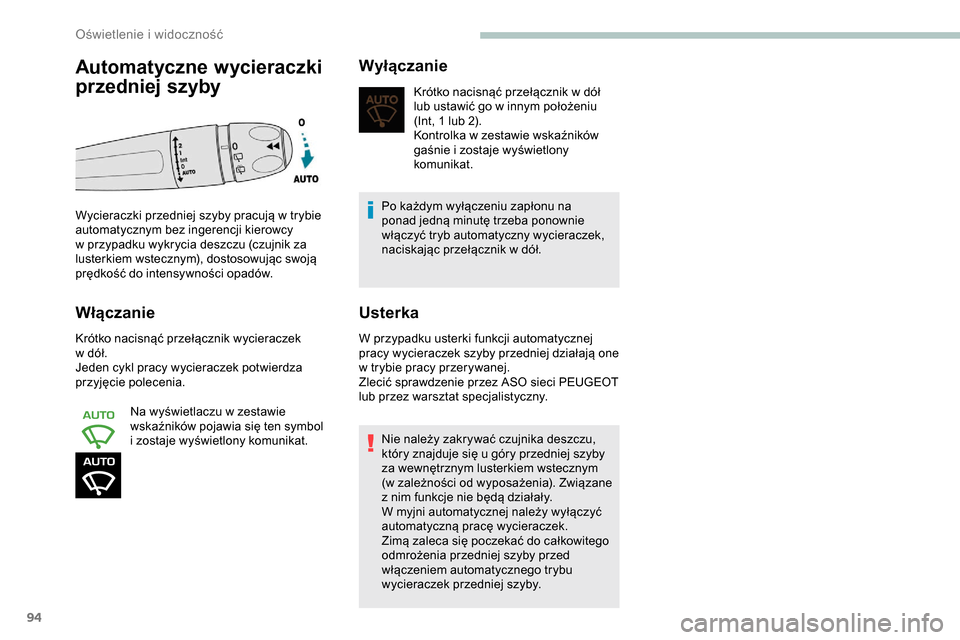

Włączanie
Krótko nacisnąć przełącznik wycieraczek
w dół.
Jeden cykl pracy wycieraczek potwierdza
przyjęcie polecenia.
Na wyświetlaczu w
zestawie
wskaźników pojawia się ten symbol
i
zostaje wyświetlony komunikat.
Wyłączanie
Krótko nacisnąć przełącznik w dół
l ub ustawić go w innym położeniu
(Int, 1 lub 2).
Kontrolka w
zestawie wskaźników
gaśnie i
zostaje wyświetlony
komunikat.
Po każdym wyłączeniu zapłonu na
ponad jedną minutę trzeba ponownie
włączyć tryb automatyczny wycieraczek,
naciskając przełącznik w
dół.
Usterka
W przypadku usterki funkcji automatycznej
pracy wycieraczek szyby przedniej działają one
w trybie pracy przerywanej.
Zlecić sprawdzenie przez ASO sieci PEUGEOT
lub przez warsztat specjalistyczny.
Nie należy zakrywać czujnika deszczu,
który znajduje się u
góry przedniej szyby
za wewnętrznym lusterkiem wstecznym
(w
zależności od wyposażenia). Związane
z
nim funkcje nie będą działały.
W myjni automatycznej należy wyłączyć
automatyczną pracę wycieraczek.
Zimą zaleca się poczekać do całkowitego
odmrożenia przedniej szyby przed
włączeniem automatycznego trybu
wycieraczek przedniej szyby.
Automatyczne wycieraczki
przedniej szyby
Wycieraczki przedniej szyby pracują w trybie
a utomatycznym bez ingerencji kierowcy
w
przypadku wykrycia deszczu (czujnik za
lusterkiem wstecznym), dostosowując swoją
prędkość do intensywności opadów.
Oświetlenie i widoczność

95

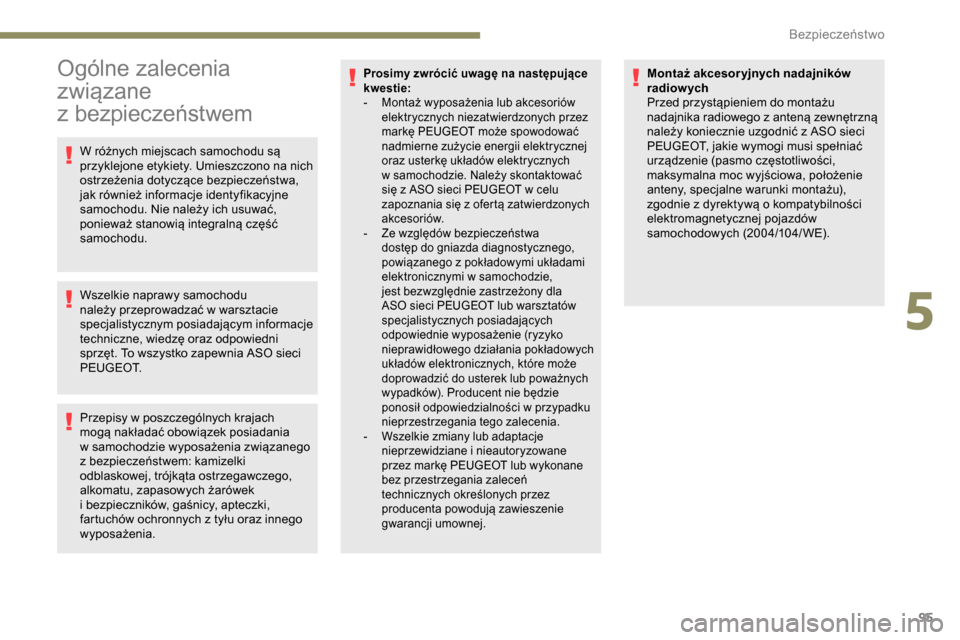

Ogólne zalecenia
związane
z
be
zpieczeństwem
W różnych miejscach samochodu są
przyklejone etykiety. Umieszczono na nich
ostrzeżenia dotyczące bezpieczeństwa,
jak również informacje identyfikacyjne
samochodu. Nie należy ich usuwać,
ponieważ stanowią integralną część
samochodu.
Wszelkie naprawy samochodu
należy przeprowadzać w
warsztacie
specjalistycznym posiadającym informacje
techniczne, wiedzę oraz odpowiedni
sprzęt. To wszystko zapewnia ASO sieci
P E U G E O T.
Przepisy w
poszczególnych krajach
mogą nakładać obowiązek posiadania
w
samochodzie wyposażenia związanego
z
bezpieczeństwem: kamizelki
odblaskowej, trójkąta ostrzegawczego,
alkomatu, zapasowych żarówek
i
bezpieczników, gaśnicy, apteczki,
fartuchów ochronnych z
tyłu oraz innego
wyposażenia.
Prosimy zwrócić uwagę na następujące
kwestie:
-

M
ontaż wyposażenia lub akcesoriów
elektrycznych niezatwierdzonych przez
markę PEUGEOT może spowodować
nadmierne zużycie energii elektrycznej
oraz usterkę układów elektrycznych
w
samochodzie. Należy skontaktować
się z
ASO sieci PEUGEOT w celu
zapoznania się z
ofertą zatwierdzonych
akcesoriów.
-

Z
e względów bezpieczeństwa
dostęp do gniazda diagnostycznego,
powiązanego z
pokładowymi układami
elektronicznymi w
samochodzie,
jest bezwzględnie zastrzeżony dla
ASO sieci PEUGEOT lub warsztatów
specjalistycznych posiadających
odpowiednie wyposażenie (ryzyko
nieprawidłowego działania pokładowych
układów elektronicznych, które może
doprowadzić do usterek lub poważnych
wypadków). Producent nie będzie
ponosił odpowiedzialności w
przypadku
nieprzestrzegania tego zalecenia.
-

W
szelkie zmiany lub adaptacje
nieprzewidziane i
nieautoryzowane
przez markę PEUGEOT lub wykonane
bez przestrzegania zaleceń
technicznych określonych przez
producenta powodują zawieszenie
gwarancji umownej.Montaż akcesor yjnych nadajników
radiowych
Przed przystąpieniem do montażu
nadajnika radiowego z
anteną zewnętrzną
należy koniecznie uzgodnić z
ASO sieci
PEUGEOT, jakie wymogi musi spełniać
urządzenie (pasmo częstotliwości,
maksymalna moc wyjściowa, położenie
anteny, specjalne warunki montażu),
zgodnie z
dyrektywą o kompatybilności
elektromagnetycznej pojazdów
samochodowych (2004/104/ WE).
5
Bezpieczeństwo

96

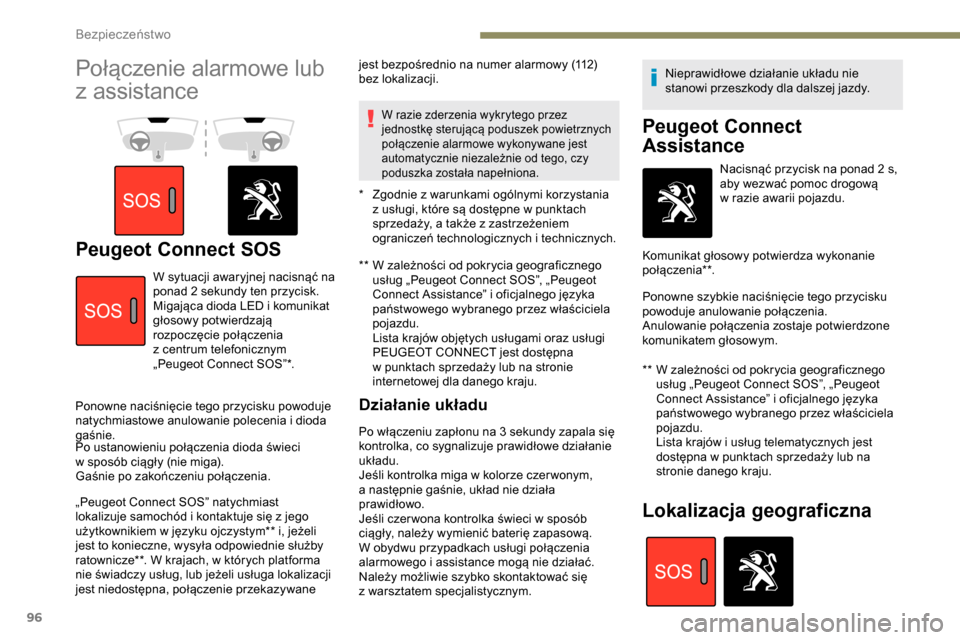

Połączenie alarmowe lub
z assistance
Peugeot Connect SOS** W zależności od pokrycia geograficznego
usług „Peugeot Connect SOS”, „Peugeot
Connect Assistance” i
oficjalnego języka
państwowego wybranego przez właściciela
pojazdu.
Lista krajów objętych usługami oraz usługi
PEUGEOT CONNECT jest dostępna
w
punktach sprzedaży lub na stronie
internetowej dla danego kraju.
W sytuacji awaryjnej nacisnąć na
ponad 2

sekundy ten przycisk.
Migająca dioda LED i

komunikat
głosowy potwierdzają
rozpoczęcie połączenia
z

centrum telefonicznym
„Peugeot Connect SOS”*.
Ponowne naciśnięcie tego przycisku powoduje
natychmiastowe anulowanie polecenia i

dioda
gaśnie.
Po ustanowieniu połączenia dioda świeci
w

sposób ciągły (nie miga).
Gaśnie po zakończeniu połączenia.
„Peugeot Connect SOS” natychmiast
lokalizuje samochód i

kontaktuje się z

jego
użytkownikiem w

języku ojczystym** i, jeżeli
jest to konieczne, wysyła odpowiednie służby
ratownicze**. W krajach, w

których platforma
nie świadczy usług, lub jeżeli usługa lokalizacji
jest niedostępna, połączenie przekazywane
W razie zderzenia wykrytego przez
jednostkę sterującą poduszek powietrznych
połączenie alarmowe wykonywane jest
automatycznie niezależnie od tego, czy
poduszka została napełniona.
Działanie układu
Po włączeniu zapłonu na 3 sekundy zapala się
k ontrolka, co sygnalizuje prawidłowe działanie
układu.
Jeśli kontrolka miga w
kolorze czer wonym,
a
następnie gaśnie, układ nie działa
prawidłowo.
Jeśli czer wona kontrolka świeci w
sposób
ciągły, należy wymienić baterię zapasową.
W obydwu przypadkach usługi połączenia
alarmowego i
assistance mogą nie działać.
Należy możliwie szybko skontaktować się
z
warsztatem specjalistycznym. Nieprawidłowe działanie układu nie
stanowi przeszkody dla dalszej jazdy.
Peugeot Connect
Assistance
* Zgodnie z
warunkami ogólnymi korzystania
z usługi, które są dostępne w punktach
sprzedaży, a
także z zastrzeżeniem
ograniczeń technologicznych i
technicznych.
**

W z
ależności od pokrycia geograficznego
usług „Peugeot Connect SOS”, „Peugeot
Connect Assistance” i
oficjalnego języka
państwowego wybranego przez właściciela
pojazdu.
Lista krajów i
usług telematycznych jest
dostępna w
punktach sprzedaży lub na
stronie danego kraju. Nacisnąć przycisk na ponad 2 s,
aby wezwać pomoc drogową
w
razie awarii pojazdu.
Komunikat głosowy potwierdza wykonanie
p o ł ą c ze ni a* *.
Ponowne szybkie naciśnięcie tego przycisku
powoduje anulowanie połączenia.
Anulowanie połączenia zostaje potwierdzone
komunikatem głosowym.
Lokalizacja geograficzna
jest bezpośrednio na numer alarmowy (112)
bez lokalizacji.
Bezpieczeństwo

97
Aby włączyć funkcję geolokalizacji, ponownie
równocześnie nacisnąć przyciski „Peugeot
Connect SOS” i „Peugeot Connect Assistance”,
a
następnie przycisk „Peugeot Connect
Assistance”, aby zatwierdzić.
W przypadku samochodu zakupionego
poza siecią PEUGEOT prosimy
o
sprawdzenie konfiguracji tych usług
i
ich ewentualną modyfikację w sieci
ser wisowej. W krajach wielojęzycznych
możliwa jest konfiguracja w
jednym
z
wybranych języków państwowych.
Ze względów technicznych, szczególnie
w celu zapewnienia klientowi lepszej
jakości usługi PEUGEOT CONNECT,
producent zastrzega sobie prawo do
aktualizacji w
dowolnej chwili pokładowego
układu telematycznego pojazdu.
Funkcję lokalizacji geograficznej można
wyłączyć poprzez równoczesne naciśnięcie
przycisków „Peugeot Connect SOS” i
„Peugeot
Connect Assistance”, a
następnie przycisku
„Peugeot Connect Assistance” w
celu
zatwierdzenia.
W przypadku korzystania z
Peugeot
Connect Packs z
pakietem SOS
i
assistance dostępne są również usługi
dodatkowe w
strefie osobistej przez stronę

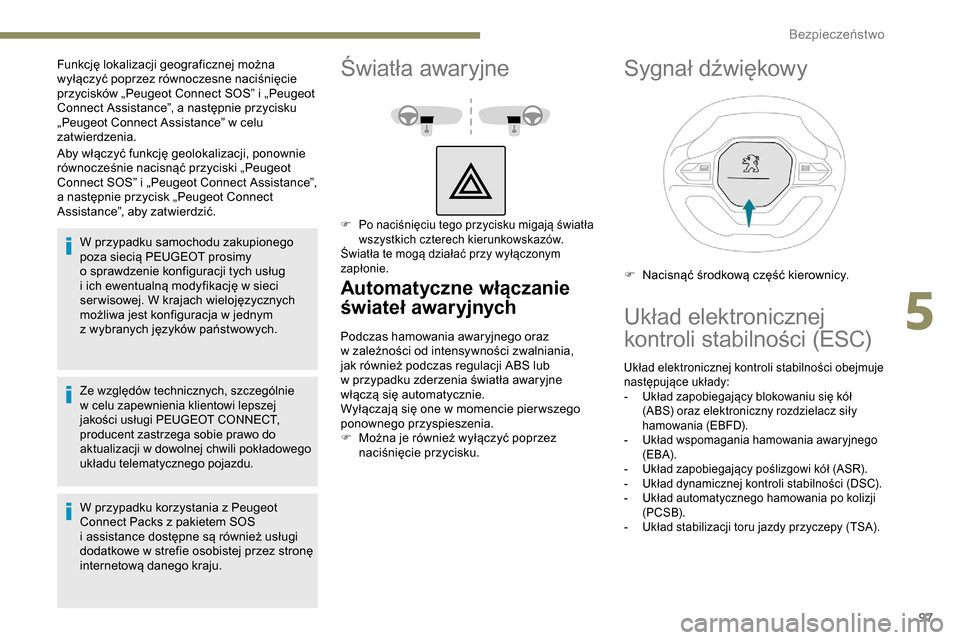

internetową danego kraju.Światła awaryjne
F Po naciśnięciu tego przycisku migają światła wszystkich czterech kierunkowskazów.
Światła te mogą działać przy wyłączonym
zapłonie.
Automatyczne włączanie
świateł awaryjnych
Podczas hamowania awaryjnego oraz
w zależności od intensywności zwalniania,
jak również podczas regulacji ABS lub
w
przypadku zderzenia światła awaryjne
włączą się automatycznie.
Wyłączają się one w
momencie pier wszego
ponownego przyspieszenia.
F

M
ożna je również wyłączyć poprzez
naciśnięcie przycisku.
Sygnał dźwiękowy
F Nacisnąć środkową część kierownicy.
Układ elektronicznej
kontroli stabilności (ESC)
Układ elektronicznej kontroli stabilności obejmuje
następujące układy:
-

U
kład zapobiegający blokowaniu się kół
(ABS) oraz elektroniczny rozdzielacz siły
hamowania (EBFD).
-

U
kład wspomagania hamowania awaryjnego
(EBA).
-

U
kład zapobiegający poślizgowi kół (ASR).
-

U
kład dynamicznej kontroli stabilności (DSC).
-

U
kład automatycznego hamowania po kolizji
(PC SB).
-

U
kład stabilizacji toru jazdy przyczepy (TSA).
5
Bezpieczeństwo

98

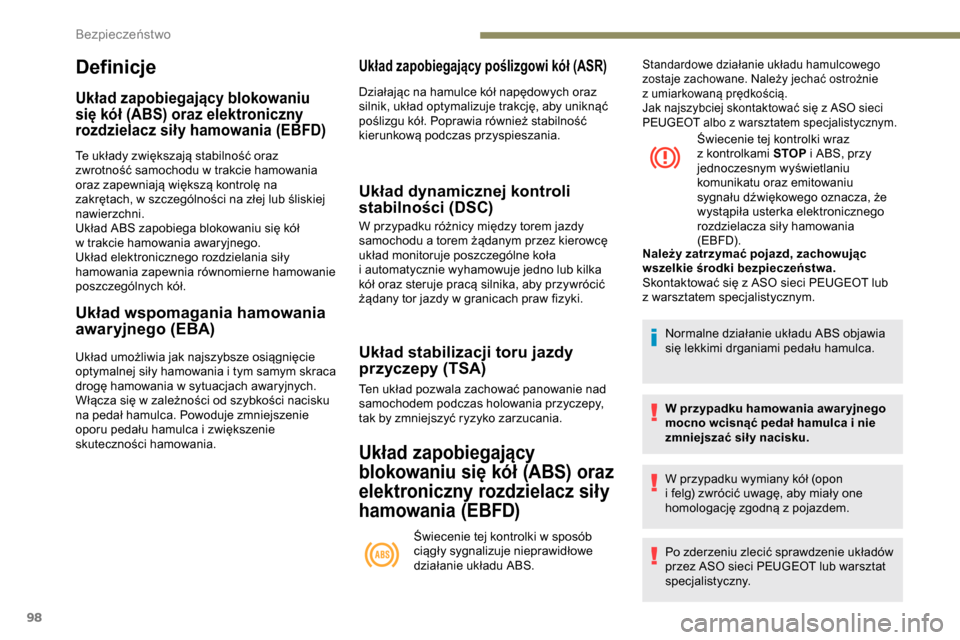

Definicje
Układ zapobiegający blokowaniu
się kół (ABS) oraz elektroniczny
rozdzielacz siły hamowania (EBFD)
Te układy zwiększają stabilność oraz
zwrotność samochodu w trakcie hamowania
oraz zapewniają większą kontrolę na
zakrętach, w
szczególności na złej lub śliskiej
nawierzchni.
Układ ABS zapobiega blokowaniu się kół
w
trakcie hamowania awaryjnego.
Układ elektronicznego rozdzielania siły
hamowania zapewnia równomierne hamowanie
poszczególnych kół.
Układ wspomagania hamowania
awaryjnego (EBA)
Układ umożliwia jak najszybsze osiągnięcie
optymalnej siły hamowania i tym samym skraca
drogę hamowania w
sytuacjach awaryjnych.
Włącza się w
zależności od szybkości nacisku
na pedał hamulca. Powoduje zmniejszenie
oporu pedału hamulca i
zwiększenie
skuteczności hamowania.
Układ zapobiegający poślizgowi kół (ASR)
Działając na hamulce kół napędowych oraz
silnik, układ optymalizuje trakcję, aby uniknąć
poślizgu kół. Poprawia również stabilność
kierunkową podczas przyspieszania.
Układ dynamicznej kontroli
stabilności (DSC)
W przypadku różnicy między torem jazdy
samochodu a torem żądanym przez kierowcę
układ monitoruje poszczególne koła
i
automatycznie wyhamowuje jedno lub kilka
kół oraz steruje pracą silnika, aby przywrócić
żądany tor jazdy w
granicach praw fizyki.
Układ stabilizacji toru jazdy
przyczepy (TSA)
Ten układ pozwala zachować panowanie nad
samochodem podczas holowania przyczepy,
tak by zmniejszyć ryzyko zarzucania.
Układ zapobiegający
blokowaniu się kół (ABS) oraz
elektroniczny rozdzielacz siły
hamowania (EBFD)
Świecenie tej kontrolki w sposób
c iągły sygnalizuje nieprawidłowe
działanie układu ABS. Świecenie tej kontrolki wraz
z
kontrolkami STOP
i ABS, przy
jednoczesnym wyświetlaniu
komunikatu oraz emitowaniu
sygnału dźwiękowego oznacza, że
wystąpiła usterka elektronicznego
rozdzielacza siły hamowania
(EBFD).
Normalne działanie układu ABS objawia
się lekkimi drganiami pedału hamulca.
W przypadku hamowania awar yjnego
mocno wcisnąć pedał hamulca i nie
zmniejszać sił y nacisku.
W przypadku wymiany kół (opon
i felg) zwrócić uwagę, aby miały one
homologację zgodną z pojazdem.
Po zderzeniu zlecić sprawdzenie układów
przez ASO sieci PEUGEOT lub warsztat
specjalistyczny.
Standardowe działanie układu hamulcowego
zostaje zachowane. Należy jechać ostrożnie
z umiarkowaną prędkością.
Jak najszybciej skontaktować się z
ASO sieci
PEUGEOT albo z
warsztatem specjalistycznym.
Należy zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Skontaktować się z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.
Bezpieczeństwo
