Peugeot Partner 2019 Instrukcja Obsługi (in Polish)

99

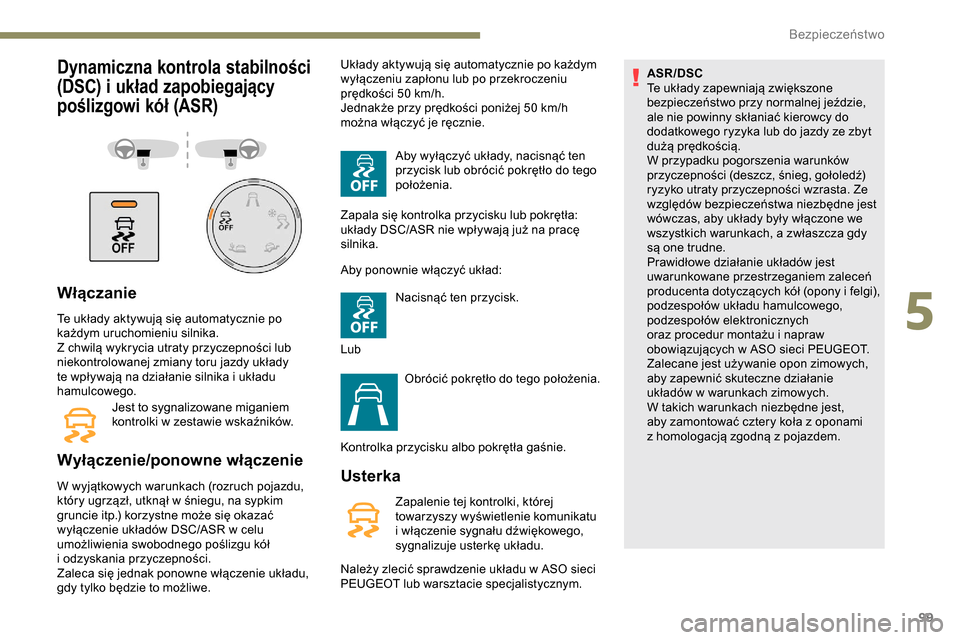

Dynamiczna kontrola stabilności
(DSC) i
u
kład zapobiegający
poślizgowi kół (ASR)
Włączanie
Te układy aktywują się automatycznie po
każdym uruchomieniu silnika.
Z chwilą wykrycia utraty przyczepności lub
niekontrolowanej zmiany toru jazdy układy
te wpływają na działanie silnika i
układu
hamulcowego.
Jest to sygnalizowane miganiem
kontrolki w
zestawie wskaźników.
Wyłączenie/ponowne włączenie
W wyjątkowych warunkach (rozruch pojazdu,
który ugrzązł, utknął w śniegu, na sypkim
gruncie itp.) korzystne może się okazać
wyłączenie układów DSC/ASR w
celu
umożliwienia swobodnego poślizgu kół
i
odzyskania przyczepności.
Zaleca się jednak ponowne włączenie układu,
gdy tylko będzie to możliwe. Układy aktywują się automatycznie po każdym
wyłączeniu zapłonu lub po przekroczeniu
prędkości 50
km/h.
Jednakże przy prędkości poniżej 50 km/h
można włączyć je ręcznie.
Aby wyłączyć układy, nacisnąć ten
przycisk lub obrócić pokrętło do tego
położenia.
Zapala się kontrolka przycisku lub pokrętła:
układy DSC/ASR nie wpływają już na pracę
silnika.
Aby ponownie włączyć układ: Nacisnąć ten przycisk.
Lub Obrócić pokrętło do tego położenia.
Kontrolka przycisku albo pokrętła gaśnie.Usterka
Zapalenie tej kontrolki, której
towarzyszy wyświetlenie komunikatu
i włączenie sygnału dźwiękowego,
sygnalizuje usterkę układu.
Należy zlecić sprawdzenie układu w
ASO sieci
PEUGEOT lub warsztacie specjalistycznym. ASR/DSC
Te układy zapewniają zwiększone
bezpieczeństwo przy normalnej jeździe,
ale nie powinny skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze zbyt
dużą prędkością.
W przypadku pogorszenia warunków
przyczepności (deszcz, śnieg, gołoledź)
ryzyko utraty przyczepności wzrasta. Ze
względów bezpieczeństwa niezbędne jest
wówczas, aby układy były włączone we
wszystkich warunkach, a
zwłaszcza gdy
są one trudne.
Prawidłowe działanie układów jest
uwarunkowane przestrzeganiem zaleceń
producenta dotyczących kół (opony i felgi),
podzespołów układu hamulcowego,
podzespołów elektronicznych
oraz procedur montażu i napraw
obowiązujących w ASO sieci PEUGEOT.
Zalecane jest używanie opon zimowych,
aby zapewnić skuteczne działanie
układów w warunkach zimowych.
W takich warunkach niezbędne jest,
aby zamontować cztery koła z oponami
z homologacją zgodną z pojazdem.
5
Bezpieczeństwo

100

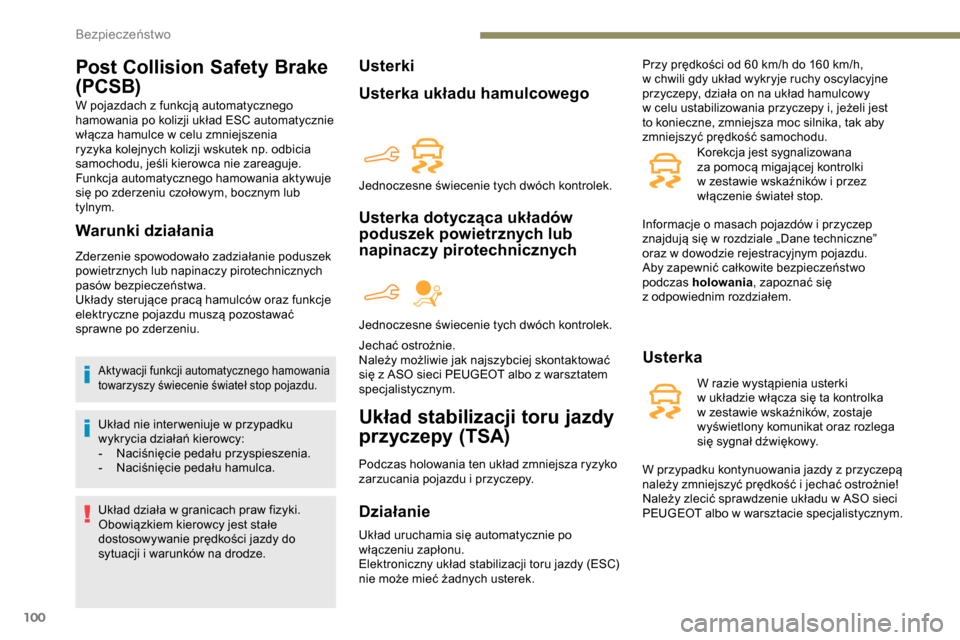

Post Collision Safety Brake
(PCSB)
W pojazdach z funkcją automatycznego
h amowania po kolizji układ ESC automatycznie
włącza hamulce w
celu zmniejszenia
ryzyka kolejnych kolizji wskutek np. odbicia
samochodu, jeśli kierowca nie zareaguje.
Funkcja automatycznego hamowania aktywuje
się po zderzeniu czołowym, bocznym lub
tylnym.
Warunki działania
Zderzenie spowodowało zadziałanie poduszek
powietrznych lub napinaczy pirotechnicznych
pasów bezpieczeństwa.
Układy sterujące pracą hamulców oraz funkcje
elektryczne pojazdu muszą pozostawać
sprawne po zderzeniu.
Aktywacji funkcji automatycznego hamowania
towarzyszy świecenie świateł stop pojazdu.
Układ nie inter weniuje w przypadku
w ykrycia działań kierowcy:
-

N
aciśnięcie pedału przyspieszenia.
-

N
aciśnięcie pedału hamulca.
Układ działa w
granicach praw fizyki.
Obowiązkiem kierowcy jest stałe
dostosowywanie prędkości jazdy do
sytuacji i
warunków na drodze.
Usterki
Usterka układu hamulcowego
Usterka dotycząca układów
poduszek powietrznych lub
napinaczy pirotechnicznych
Jechać ostrożnie.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Układ stabilizacji toru jazdy
przyczepy (TSA)
Podczas holowania ten układ zmniejsza ryzyko
zarzucania pojazdu i przyczepy.
Działanie
Przy prędkości od 60 km/h do 160 km/h,
w chwili gdy układ wykryje ruchy oscylacyjne
przyczepy, działa on na układ hamulcowy
w
celu ustabilizowania przyczepy i, jeżeli jest
to konieczne, zmniejsza moc silnika, tak aby
zmniejszyć prędkość samochodu.
Korekcja jest sygnalizowana
za pomocą migającej kontrolki
w
zestawie wskaźników i przez
włączenie świateł stop.
Usterka
W razie wystąpienia usterki
w układzie włącza się ta kontrolka
w
zestawie wskaźników, zostaje
wyświetlony komunikat oraz rozlega
się sygnał dźwiękowy.
Jednoczesne świecenie tych dwóch kontrolek.
Jednoczesne świecenie tych dwóch kontrolek.
Układ uruchamia się automatycznie po
włączeniu zapłonu.
Elektroniczny układ stabilizacji toru jazdy (ESC)
nie może mieć żadnych usterek. Informacje o
masach pojazdów i przyczep
znajdują się w rozdziale „Dane techniczne”
oraz w

dowodzie rejestracyjnym pojazdu.
Aby zapewnić całkowite bezpieczeństwo
podczas holowania , zapoznać się
z

odpowiednim rozdziałem.
W przypadku kontynuowania jazdy z przyczepą
należy zmniejszyć prędkość i
jechać ostrożnie!
Należy zlecić sprawdzenie układu w
ASO sieci
PEUGEOT albo w
warsztacie specjalistycznym.
Bezpieczeństwo

101

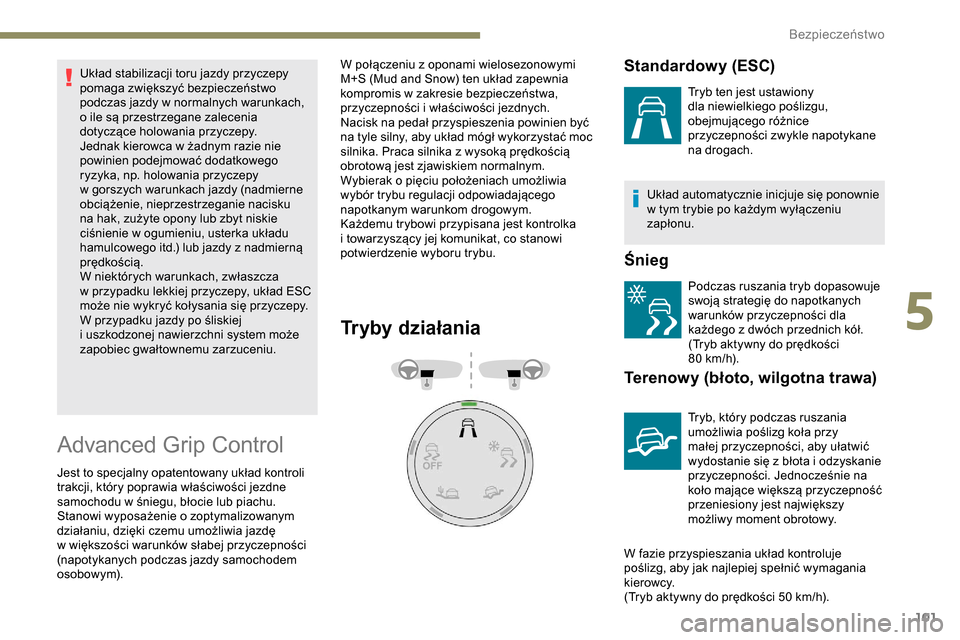

Układ stabilizacji toru jazdy przyczepy
pomaga zwiększyć bezpieczeństwo
podczas jazdy w normalnych warunkach,
o
ile są przestrzegane zalecenia
dotyczące holowania przyczepy.
Jednak kierowca w
żadnym razie nie
powinien podejmować dodatkowego
ryzyka, np. holowania przyczepy
w
gorszych warunkach jazdy (nadmierne
obciążenie, nieprzestrzeganie nacisku
na hak, zużyte opony lub zbyt niskie
ciśnienie w
ogumieniu, usterka układu
hamulcowego itd.) lub jazdy z
nadmierną
prędkością.
W niektórych warunkach, zwłaszcza
w
przypadku lekkiej przyczepy, układ ESC
może nie wykryć kołysania się przyczepy.
W przypadku jazdy po śliskiej
i
uszkodzonej nawierzchni system może
zapobiec gwałtownemu zarzuceniu.
Advanced Grip Control
Jest to specjalny opatentowany układ kontroli
trakcji, który poprawia właściwości jezdne
samochodu w
śniegu, błocie lub piachu.
Stanowi wyposażenie o
zoptymalizowanym
działaniu, dzięki czemu umożliwia jazdę
w
większości warunków słabej przyczepności
(napotykanych podczas jazdy samochodem
osobowym). W połączeniu z
oponami wielosezonowymi
M+S (Mud and Snow) ten układ zapewnia
kompromis w zakresie bezpieczeństwa,
przyczepności i właściwości jezdnych.
Nacisk na pedał przyspieszenia powinien być
na tyle silny, aby układ mógł wykorzystać moc
silnika. Praca silnika z wysoką prędkością
obrotową jest zjawiskiem normalnym.
Wybierak o pięciu położeniach umożliwia
wybór trybu regulacji odpowiadającego
napotkanym warunkom drogowym.
Każdemu trybowi przypisana jest kontrolka
i towarzyszący jej komunikat, co stanowi
potwierdzenie wyboru trybu.
Tryby działania
Układ automatycznie inicjuje się ponownie
w tym trybie po każdym wyłączeniu
zapłonu.
Śnieg
Podczas ruszania tryb dopasowuje
swoją strategię do napotkanych
warunków przyczepności dla
każdego z
dwóch przednich kół.
(Tryb aktywny do prędkości
80
km/h).
Terenowy (błoto, wilgotna trawa)
Tryb, który podczas ruszania
umożliwia poślizg koła przy
małej przyczepności, aby ułatwić
wydostanie się z błota i odzyskanie
przyczepności. Jednocześnie na
koło mające większą przyczepność
przeniesiony jest największy
możliwy moment obrotowy.
W fazie przyspieszania układ kontroluje
poślizg, aby jak najlepiej spełnić wymagania
kierowcy.
(Tryb aktywny do prędkości 50
km/h).
Standardowy (ESC)
Tryb ten jest ustawiony
dla niewielkiego poślizgu,
obejmującego różnice
przyczepności zwykle napotykane
na drogach.
5
Bezpieczeństwo

102

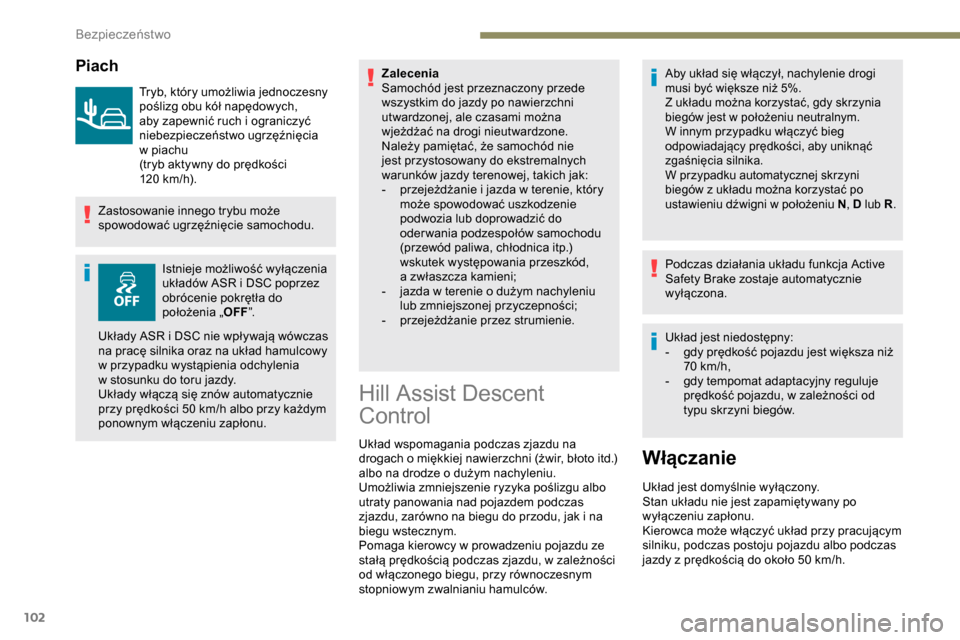

Piach
Tryb, który umożliwia jednoczesny
poślizg obu kół napędowych,
aby zapewnić ruch i ograniczyć
niebezpieczeństwo ugrzęźnięcia
w
piachu
(tryb aktywny do prędkości
120
km/h).
Zastosowanie innego trybu może
spowodować ugrzęźnięcie samochodu.
Istnieje możliwość wyłączenia
układów ASR i
DSC poprzez
obrócenie pokrętła do
położenia „ OFF”. Zalecenia
Samochód jest przeznaczony przede
wszystkim do jazdy po nawierzchni
utwardzonej, ale czasami można
wjeżdżać na drogi nieutwardzone.
Należy pamiętać, że samochód nie
jest przystosowany do ekstremalnych
warunków jazdy terenowej, takich jak:
-

p
rzejeżdżanie i jazda w terenie, który
może spowodować uszkodzenie
podwozia lub doprowadzić do
oderwania podzespołów samochodu
(przewód paliwa, chłodnica itp.)
wskutek występowania przeszkód,
a
zwłaszcza kamieni;
-

j
azda w terenie o dużym nachyleniu
lub zmniejszonej przyczepności;
-

p
rzejeżdżanie przez strumienie.
Układy ASR i
DSC nie wpływają wówczas
na pracę silnika oraz na układ hamulcowy
w

przypadku wystąpienia odchylenia
w

stosunku do toru jazdy.
Układy włączą się znów automatycznie
przy prędkości 50
km/h albo przy każdym
ponownym włączeniu zapłonu.
Hill Assist Descent
Control
Układ wspomagania podczas zjazdu na
drogach o miękkiej nawierzchni (żwir, błoto itd.)
albo na drodze o
dużym nachyleniu.
Umożliwia zmniejszenie ryzyka poślizgu albo
utraty panowania nad pojazdem podczas
zjazdu, zarówno na biegu do przodu, jak i
na
biegu wstecznym.
Pomaga kierowcy w
prowadzeniu pojazdu ze
stałą prędkością podczas zjazdu, w
zależności
od włączonego biegu, przy równoczesnym
stopniowym zwalnianiu hamulców.
Aby układ się włączył, nachylenie drogi
musi być większe niż 5%.
Z układu można korzystać, gdy skrzynia
biegów jest w
położeniu neutralnym.
W innym przypadku włączyć bieg
odpowiadający prędkości, aby uniknąć
zgaśnięcia silnika.
W przypadku automatycznej skrzyni
biegów z
układu można korzystać po
ustawieniu dźwigni w
położeniu N, D lub R.
Podczas działania układu funkcja Active
Safety Brake zostaje automatycznie
wyłączona.
Układ jest niedostępny:
-

g
dy prędkość pojazdu jest większa niż
70
km/h,
-

g
dy tempomat adaptacyjny reguluje
prędkość pojazdu, w
zależności od
typu skrzyni biegów.
Włączanie
Układ jest domyślnie wyłączony.
Stan układu nie jest zapamiętywany po
wyłączeniu zapłonu.
Kierowca może włączyć układ przy pracującym
silniku, podczas postoju pojazdu albo podczas
jazdy z
prędkością do około 50 km/h.
Bezpieczeństwo

103

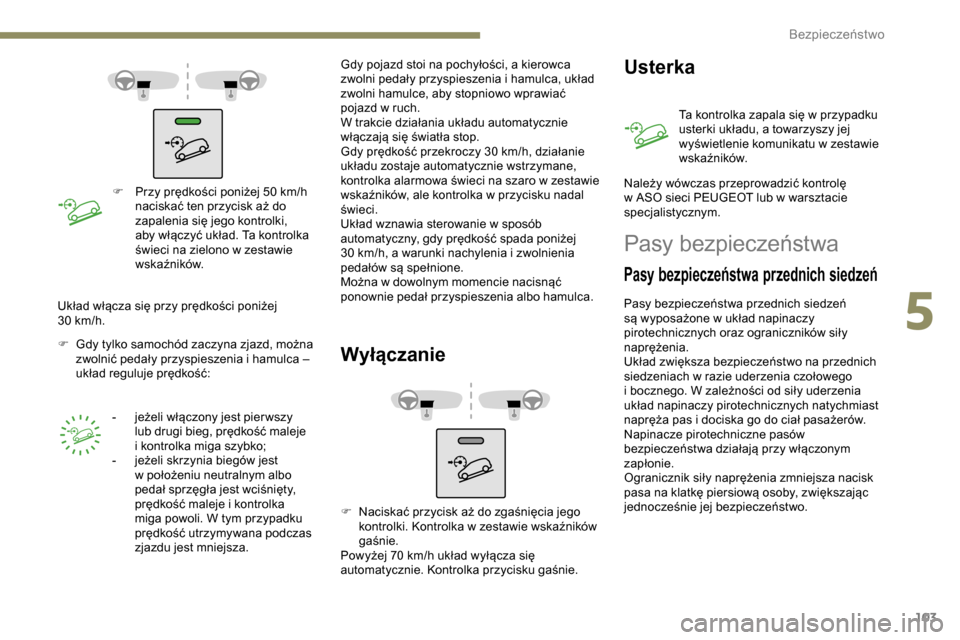

F Przy prędkości poniżej 50 km/h
naciskać ten przycisk aż do
zapalenia się jego kontrolki,
aby włączyć układ. Ta kontrolka
świeci na zielono w
zestawie
wskaźników.
F

G

dy tylko samochód zaczyna zjazd, można
zwolnić pedały przyspieszenia i
hamulca –
układ reguluje prędkość:
Układ włącza się przy prędkości poniżej
30

km/h. -

j
eżeli włączony jest pier wszy
lub drugi bieg, prędkość maleje
i
kontrolka miga szybko;
-

j
eżeli skrzynia biegów jest
w
położeniu neutralnym albo
pedał sprzęgła jest wciśnięty,
prędkość maleje i
kontrolka
miga powoli. W tym przypadku
prędkość utrzymywana podczas
zjazdu jest mniejsza. Gdy pojazd stoi na pochyłości, a
kierowca
zwolni pedały przyspieszenia i hamulca, układ
zwolni hamulce, aby stopniowo wprawiać
pojazd w ruch.
W trakcie działania układu automatycznie
włączają się światła stop.
Gdy prędkość przekroczy 30 km/h, działanie
układu zostaje automatycznie wstrzymane,
kontrolka alarmowa świeci na szaro w zestawie
wskaźników, ale kontrolka w przycisku nadal
świeci.
Układ wznawia sterowanie w
sposób
automatyczny, gdy prędkość spada poniżej
30
km/h, a warunki nachylenia i zwolnienia
pedałów są spełnione.
Można w
dowolnym momencie nacisnąć
ponownie pedał przyspieszenia albo hamulca.
Wyłączanie
F Naciskać przycisk aż do zgaśnięcia jego kontrolki. Kontrolka w zestawie wskaźników
gaśnie.
Powyżej 70
km/h układ wyłącza się
automatycznie. Kontrolka przycisku gaśnie.
Usterka
Ta kontrolka zapala się w przypadku
u sterki układu, a towarzyszy jej
wyświetlenie komunikatu w
zestawie
wskaźników.
Pasy bezpieczeństwa
Pasy bezpieczeństwa przednich siedzeń
Pasy bezpieczeństwa przednich siedzeń
są wyposażone w układ napinaczy
pirotechnicznych oraz ograniczników siły
naprężenia.
Układ zwiększa bezpieczeństwo na przednich
siedzeniach w
razie uderzenia czołowego
i
bocznego. W zależności od siły uderzenia
układ napinaczy pirotechnicznych natychmiast
napręża pas i
dociska go do ciał pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając
jednocześnie jej bezpieczeństwo. Należy wówczas przeprowadzić kontrolę
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
5
%H]SLHF]H
VWZR

104

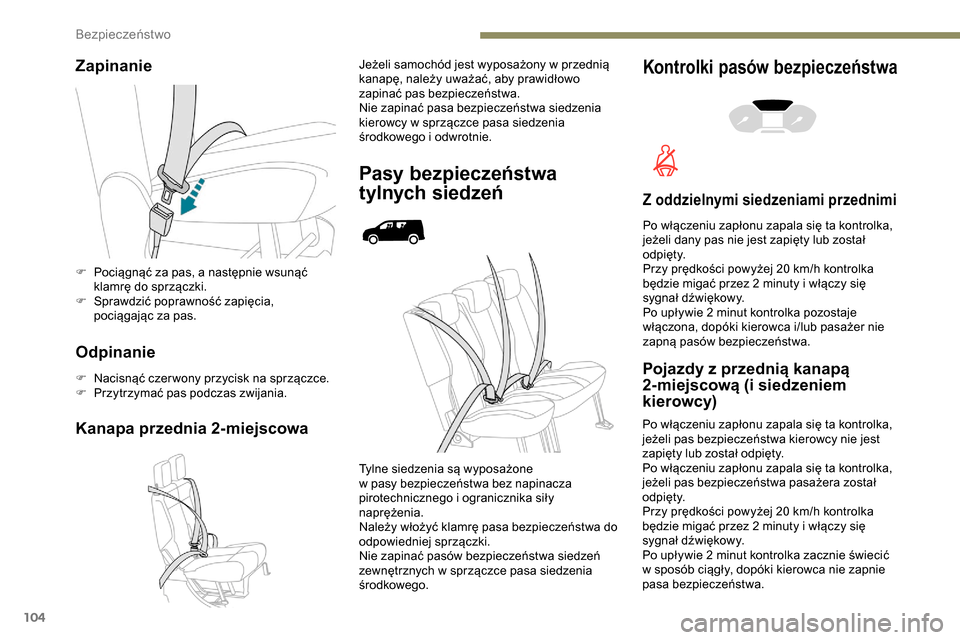

Zapinanie
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas zwijania.
Kanapa przednia 2-miejscowa
Jeżeli samochód jest wyposażony w przednią
k anapę, należy uważać, aby prawidłowo
zapinać pas bezpieczeństwa.
Nie zapinać pasa bezpieczeństwa siedzenia
kierowcy w
sprzączce pasa siedzenia
środkowego i
odwrotnie.
Pasy bezpieczeństwa
tylnych siedzeń
Kontrolki pasów bezpieczeństwa
Z oddzielnymi siedzeniami przednimi
Po włączeniu zapłonu zapala się ta kontrolka,
jeżeli dany pas nie jest zapięty lub został
o d p i ę t y.
Przy prędkości powyżej 20 km/h kontrolka
będzie migać przez 2
minuty i włączy się
sygnał dźwiękowy.
Po upływie 2
minut kontrolka pozostaje
włączona, dopóki kierowca i/lub pasażer nie
zapną pasów bezpieczeństwa.
Pojazdy z przednią kanapą
2 -miejscową (i siedzeniem
kierowcy)
Po włączeniu zapłonu zapala się ta kontrolka,
jeżeli pas bezpieczeństwa kierowcy nie jest
zapięty lub został odpięty.
Po włączeniu zapłonu zapala się ta kontrolka,
jeżeli pas bezpieczeństwa pasażera został
o d p i ę t y.
Przy prędkości powyżej 20
km/h kontrolka
będzie migać przez 2
minuty i włączy się
sygnał dźwiękowy.
Po upływie 2
minut kontrolka zacznie świecić
w
sposób ciągły, dopóki kierowca nie zapnie
pasa bezpieczeństwa.
Tylne siedzenia są wyposażone
w

pasy bezpieczeństwa bez napinacza
pirotechnicznego i
o

granicznika siły
naprężenia.
Należy włożyć klamrę pasa bezpieczeństwa do
odpowiedniej sprzączki.
Nie zapinać pasów bezpieczeństwa siedzeń
zewnętrznych w

sprzączce pasa siedzenia
środkowego.
F

P

ociągnąć za pas, a

następnie wsunąć
klamrę do sprzączki.
F

S

prawdzić poprawność zapięcia,
pociągając za pas.
Bezpieczeństwo

105

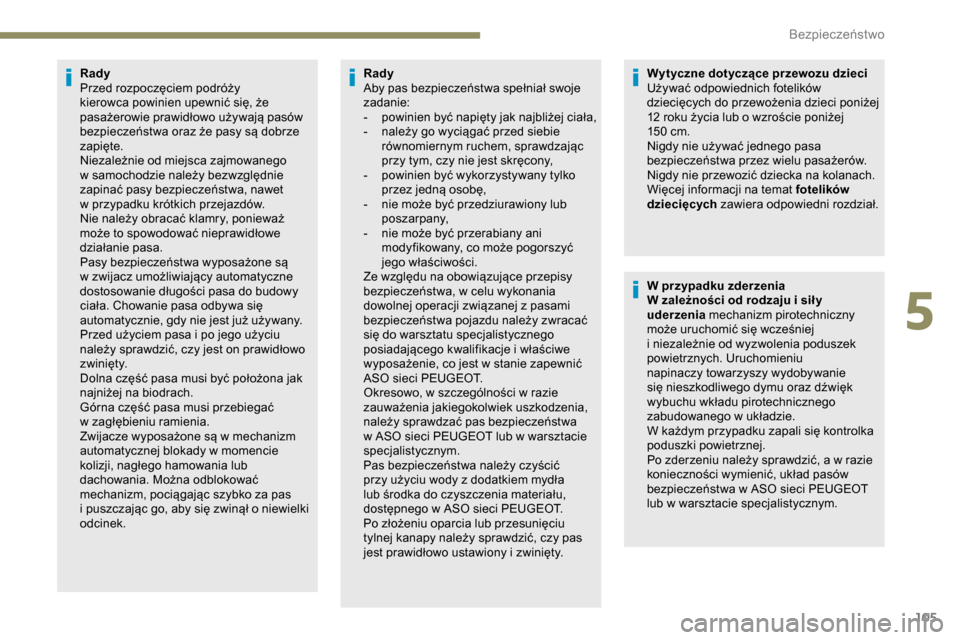

Rady
Przed rozpoczęciem podróży
kierowca powinien upewnić się, że
pasażerowie prawidłowo używają pasów
bezpieczeństwa oraz że pasy są dobrze
zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w
przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ
może to spowodować nieprawidłowe
działanie pasa.
Pasy bezpieczeństwa wyposażone są
w
zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i
po jego użyciu
należy sprawdzić, czy jest on prawidłowo
zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w
zagłębieniu ramienia.
Zwijacze wyposażone są w
mechanizm
automatycznej blokady w
momencie
kolizji, nagłego hamowania lub
dachowania. Można odblokować
mechanizm, pociągając szybko za pas
i
puszczając go, aby się zwinął o niewielki
odcinek. Rady
Aby pas bezpieczeństwa spełniał swoje
zadanie:
-
p

owinien być napięty jak najbliżej ciała,
-

n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając
przy tym, czy nie jest skręcony,
-

p
owinien być wykorzystywany tylko
przez jedną osobę,
-

n
ie może być przedziurawiony lub
poszarpany,
-

n
ie może być przerabiany ani
modyfikowany, co może pogorszyć
jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w
celu wykonania
dowolnej operacji związanej z
pasami
bezpieczeństwa pojazdu należy zwracać
się do warsztatu specjalistycznego
posiadającego kwalifikacje i
właściwe
wyposażenie, co jest w
stanie zapewnić
ASO sieci PEUGEOT.
Okresowo, w
szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić
przy użyciu wody z
dodatkiem mydła
lub środka do czyszczenia materiału,
dostępnego w
ASO sieci PEUGEOT.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy należy sprawdzić, czy pas
jest prawidłowo ustawiony i
zwinięty.Wytyczne dotyczące przewozu dzieci
Używać odpowiednich fotelików
dziecięcych do przewożenia dzieci poniżej
12
roku życia lub o wzroście poniżej
150
cm.
Nigdy nie używać jednego pasa
bezpieczeństwa przez wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Więcej informacji na temat fotelików
dziecięcych zawiera odpowiedni rozdział.
W przypadku zderzenia
W zależności od rodzaju i
sił y
uderzenia mechanizm pirotechniczny
może uruchomić się wcześniej
i
niezależnie od wyzwolenia poduszek
powietrznych. Uruchomieniu
napinaczy towarzyszy wydobywanie
się nieszkodliwego dymu oraz dźwięk
wybuchu wkładu pirotechnicznego
zabudowanego w
układzie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a
w razie
konieczności wymienić, układ pasów
bezpieczeństwa w
ASO sieci PEUGEOT
lub w
warsztacie specjalistycznym.
5
Bezpieczeństwo

106
Poduszki powietrzne
Układ został zaprojektowany tak, aby
zwiększyć bezpieczeństwo pasażerów (z
wyjątkiem pasażera na środkowym siedzeniu
w 2. rzędzie) w razie silnego zderzenia.
Poduszki powietrzne uzupełniają działanie
pasów bezpieczeństwa wyposażonych
w
ogranicznik siły naprężenia.
Podczas zderzenia elektroniczne czujniki
wykrywają i
analizują zderzenia czołowe oraz
boczne w
strefach wykrywania zderzenia:
-

W r
azie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z wyjątkiem pasażera na środkowym
siedzeniu w
2. rzędzie). Natychmiast
po zderzeniu gaz zawarty w
poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i
ułatwić ewentualne wyjście
pasażerów.
-

W r
azie niewielkiego zderzenia, uderzenia
w
tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać. Jedynym zabezpieczeniem
w
takich sytuacjach są pasy
bezpieczeństwa.
Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne napełniają się tylko
raz. W przypadku kolejnego zderzenia
(w
trakcie tego samego lub innego
wypadku) poduszka powietrzna nie
zadziała.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Napełnieniu poduszki powietrznej
towarzyszy wydostawanie się dymu
oraz odgłos odpalenia ładunku
pirotechnicznego wbudowanego w
układ.
Dym jest nieszkodliwy, jednak może być
drażniący dla osób uczulonych.
Hałas (wybuch) towarzyszący napełnieniu
jednej lub kilku poduszek powietrznych
może na krótki czas osłabić słuch.
Czołowe poduszki powietrzne
W razie silnego czołowego zderzenia układ
chroni kierowcę i pasażerów, ograniczając
niebezpieczeństwo uszkodzenia głowy i
klatki
piersiowej.
Poduszka powietrzna kierowcy znajduje się
w
środkowej części kierownicy, natomiast
poduszka powietrzna pasażera jest
zamontowana w
dachu.
W pojazdach z
przednią kanapą 2-miejscową
pasażer siedzący pośrodku również jest
chroniony
Napełnienie
Poduszki powietrzne napełniają się (z
wyjątkiem czołowej poduszki powietrznej
pasażera, jeśli jest wyłączona) w
razie
silnego zderzenia czołowego całą lub częścią
przedniej strefy samochodu A wzdłuż osi
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i
głową osób na przednich
siedzeniach a
kierownicą po stronie kierowcy,
oraz deską rozdzielczą po stronie pasażera
w
celu zamortyzowania ruchu do przodu.
Bezpieczeństwo

107

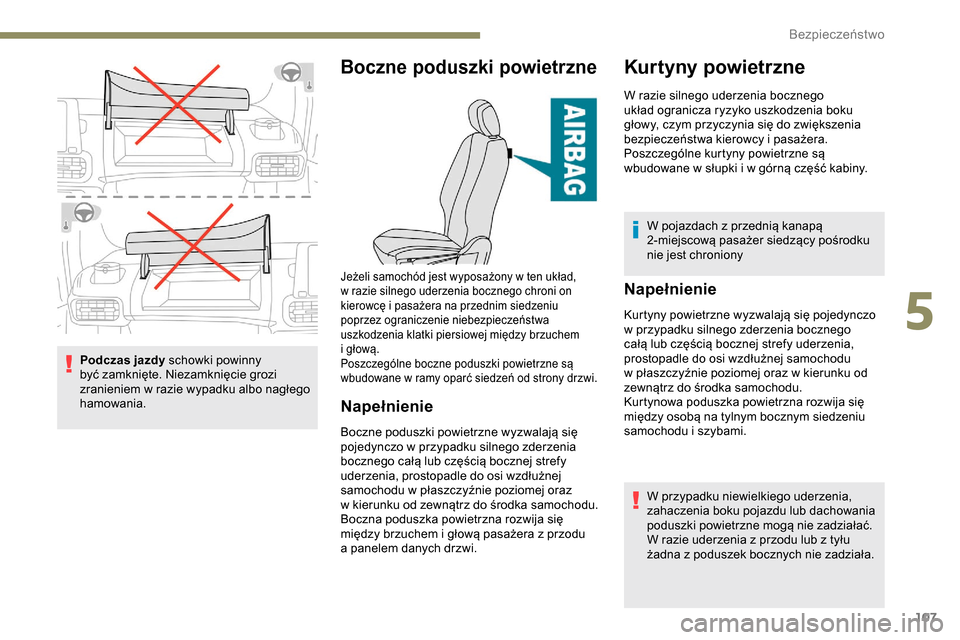

Podczas jazdy schowki powinny
być zamknięte. Niezamknięcie grozi
zranieniem w
razie wypadku albo nagłego
hamowania.
Boczne poduszki powietrzne
Napełnienie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
między brzuchem i
głową pasażera z przodu
a
panelem danych drzwi.
Napełnienie
Kurtyny powietrzne wyzwalają się pojedynczo
w przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy uderzenia,
prostopadle do osi wzdłużnej samochodu
w
płaszczyźnie poziomej oraz w kierunku od
zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się
między osobą na tylnym bocznym siedzeniu
samochodu i
szybami.
W przypadku niewielkiego uderzenia,
zahaczenia boku pojazdu lub dachowania
poduszki powietrzne mogą nie zadziałać.
W razie uderzenia z
przodu lub z tyłu
żadna z
poduszek bocznych nie zadziała.
Kur tyny powietrzne
W razie silnego uderzenia bocznego
układ ogranicza ryzyko uszkodzenia boku
głowy, czym przyczynia się do zwiększenia
bezpieczeństwa kierowcy i pasażera.
Poszczególne kurtyny powietrzne są
wbudowane w
słupki i w górną część kabiny.
W pojazdach z
przednią kanapą
2-miejscową pasażer siedzący pośrodku
nie jest chroniony
Jeżeli samochód jest wyposażony w ten układ,
w razie silnego uderzenia bocznego chroni on
kierowcę i
pasażera na przednim siedzeniu
poprzez ograniczenie niebezpieczeństwa
uszkodzenia klatki piersiowej między brzuchem
i
głową.
Poszczególne boczne poduszki powietrzne są
wbudowane w
ramy oparć siedzeń od strony drzwi.
5
Bezpieczeństwo

108

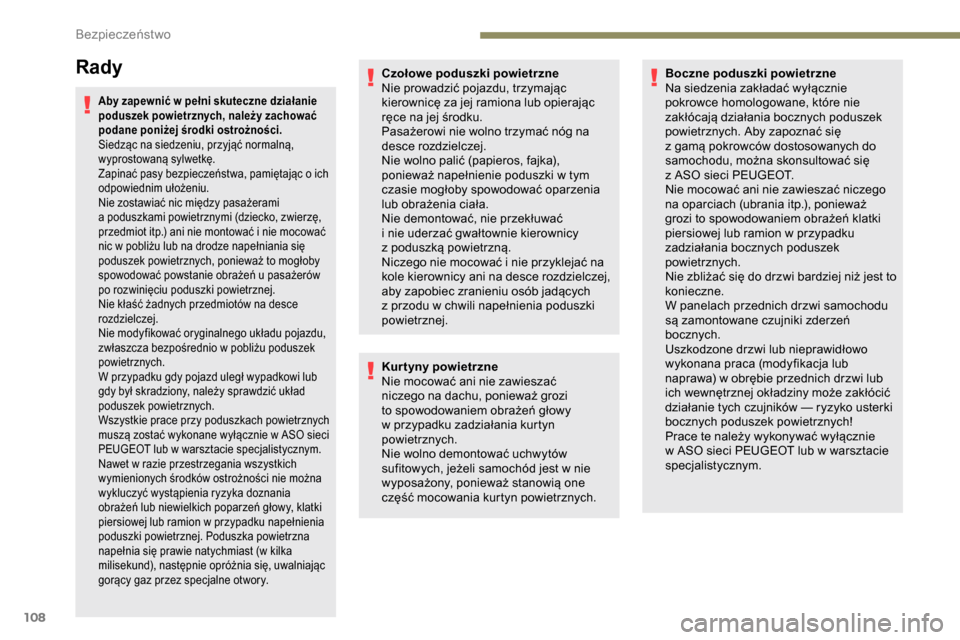

Rady
Aby zapewnić w pełni skuteczne działanie
p oduszek powietrznych, należy zachować
podane poniżej środki ostrożności.
Siedząc na siedzeniu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapinać pasy bezpieczeństwa, pamiętając o
ich
odpowiednim ułożeniu.
Nie zostawiać nic między pasażerami
a
poduszkami powietrznymi (dziecko, zwierzę,
przedmiot itp.) ani nie montować i
nie mocować
nic w
pobliżu lub na drodze napełniania się
poduszek powietrznych, ponieważ to mogłoby
spowodować powstanie obrażeń u
pasażerów
po rozwinięciu poduszki powietrznej.
Nie kłaść żadnych przedmiotów na desce
rozdzielczej.
Nie modyfikować oryginalnego układu pojazdu,
zwłaszcza bezpośrednio w
pobliżu poduszek
powietrznych.
W przypadku gdy pojazd uległ wypadkowi lub
gdy był skradziony, należy sprawdzić układ
poduszek powietrznych.
Wszystkie prace przy poduszkach powietrznych
muszą zostać wykonane wyłącznie w
ASO sieci
PEUGEOT lub w
warsztacie specjalistycznym.
Nawet w
razie przestrzegania wszystkich
wymienionych środków ostrożności nie można
wykluczyć wystąpienia ryzyka doznania
obrażeń lub niewielkich poparzeń głowy, klatki
piersiowej lub ramion w
przypadku napełnienia
poduszki powietrznej. Poduszka powietrzna
napełnia się prawie natychmiast (w
kilka
milisekund), następnie opróżnia się, uwalniając
gorący gaz przez specjalne otwory.
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając
ręce na jej środku.
Pasażerowi nie wolno trzymać nóg na
desce rozdzielczej.
Nie wolno palić (papieros, fajka),
ponieważ napełnienie poduszki w
tym
czasie mogłoby spowodować oparzenia
lub obrażenia ciała.
Nie demontować, nie przekłuwać
i
nie uderzać gwałtownie kierownicy
z
po

duszką powietrzną.
Niczego nie mocować i
nie przyklejać na
kole kierownicy ani na desce rozdzielczej,
aby zapobiec zranieniu osób jadących
z
przodu w chwili napełnienia poduszki
powietrznej.
Kur tyny powietrzne
Nie mocować ani nie zawieszać
niczego na dachu, ponieważ grozi
to spowodowaniem obrażeń głowy
w
przypadku zadziałania kurtyn
powietrznych.
Nie wolno demontować uchwytów
sufitowych, jeżeli samochód jest w
nie
wyposażony, ponieważ stanowią one
część mocowania kurtyn powietrznych. Boczne poduszki powietrzne
Na siedzenia zakładać wyłącznie
pokrowce homologowane, które nie
zakłócają działania bocznych poduszek
powietrznych. Aby zapoznać się
z
gamą pokrowców dostosowanych do
samochodu, można skonsultować się
z
ASO sieci PEUGEOT.
Nie mocować ani nie zawieszać niczego
na oparciach (ubrania itp.), ponieważ
grozi to spowodowaniem obrażeń klatki
piersiowej lub ramion w
przypadku
zadziałania bocznych poduszek
powietrznych.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.
W panelach przednich drzwi samochodu
są zamontowane czujniki zderzeń
bocznych.
Uszkodzone drzwi lub nieprawidłowo
wykonana praca (modyfikacja lub
naprawa) w
obrębie przednich drzwi lub
ich wewnętrznej okładziny może zakłócić
działanie tych czujników — ryzyko usterki
bocznych poduszek powietrznych!
Prace te należy wykonywać wyłącznie
w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Bezpieczeństwo
