Peugeot Partner 2019 Vodič za korisnike (in Croatian)

59

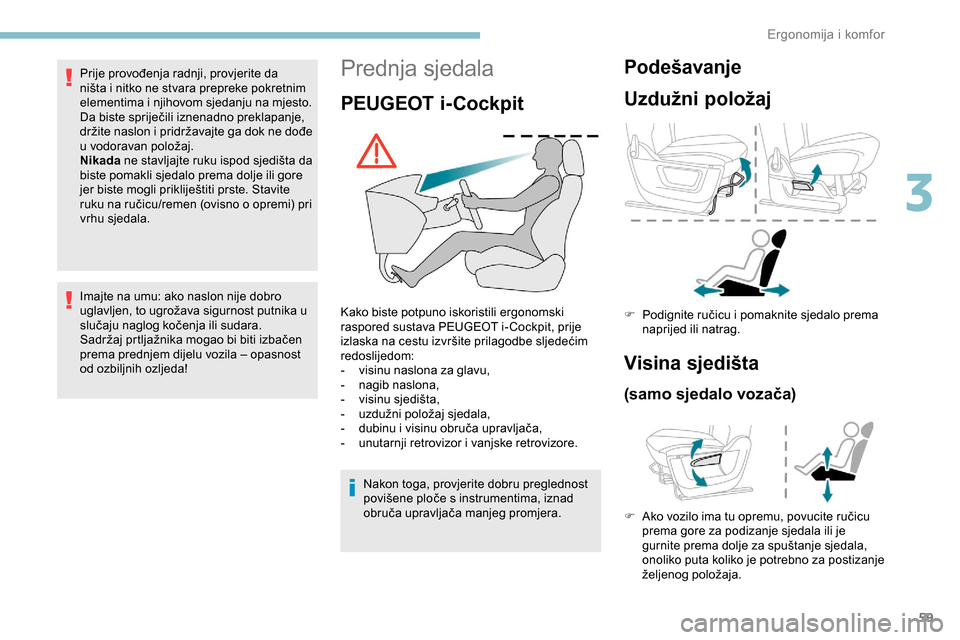

Prednja sjedala
PEUGEOT i-Cockpit
Kako biste potpuno iskoristili ergonomski
raspored sustava PEUGEOT i- Cockpit, prije
izlaska na cestu izvršite prilagodbe sljedećim
redoslijedom:
-
v
isinu naslona za glavu,
-
nagib

naslona,
-

v
isinu sjedišta,
-

u
zdužni položaj sjedala,
-

d
ubinu i visinu obruča upravljača,
-

u
nutarnji retrovizor i vanjske retrovizore.
Prije provođenja radnji, provjerite da
ništa i nitko ne stvara prepreke pokretnim
elementima i njihovom sjedanju na mjesto.
Da biste spriječili iznenadno preklapanje,
držite naslon i pridržavajte ga dok ne dođe
u vodoravan položaj.
Nikada
ne stavljajte ruku ispod sjedišta da
biste pomakli sjedalo prema dolje ili gore
jer biste mogli prikliještiti prste. Stavite
ruku na ručicu/remen (ovisno o opremi) pri
vrhu sjedala.
Imajte na umu: ako naslon nije dobro
uglavljen, to ugrožava sigurnost putnika u
slučaju naglog kočenja ili sudara.
Sadržaj prtljažnika mogao bi biti izbačen
prema prednjem dijelu vozila – opasnost
od ozbiljnih ozljeda!
Podešavanje
Uzdužni položaj
Visina sjedišta
(samo sjedalo vozača)
F Ako vozilo ima tu opremu, povucite ručicu prema gore za podizanje sjedala ili je
gurnite prema dolje za spuštanje sjedala,
onoliko puta koliko je potrebno za postizanje
željenog položaja.
F

P
odignite ručicu i pomaknite sjedalo prema
naprijed ili natrag.
Nakon toga, provjerite dobru preglednost
povišene ploče s instrumentima, iznad
obruča upravljača manjeg promjera.
3
Ergonomija i komfor

60
F Za pristup okomitom položaju, podignite naslon za ruke dok ne klikne na mjestu.
F

S
pustite naslon za ruke kako biste ga vratili
u položaj za korištenje.
Moguće je skinuti naslon za ruke na sjedalu
suvozača.
Skidanje naslona za ruke
F

P
odignite naslon za ruke u okomiti položaj.
F

G
urnite osovinu naslona za ruke prema
naslonu za leđa.
F

D
ok ga držite na mjestu, okrećite ga prema
natrag.
F

P
ovucite naslon za ruke iz naslona za leđa.

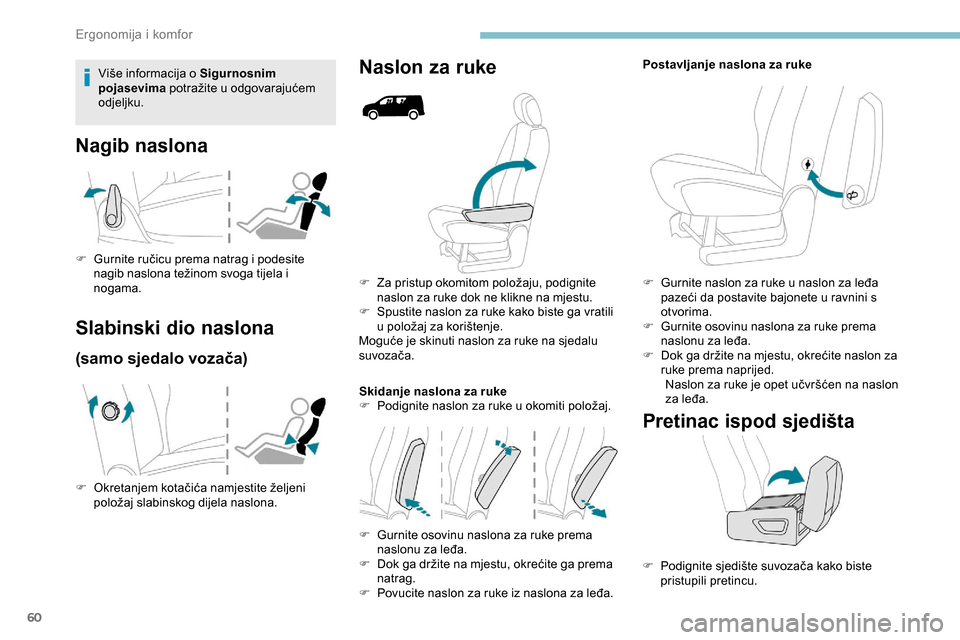

Nagib naslonaSlabinski dio naslona
(samo sjedalo vozača)
F Okretanjem kotačića namjestite željeni položaj slabinskog dijela naslona.
Naslon za ruke
F Gurnite ručicu prema natrag i podesite nagib naslona težinom svoga tijela i
nogama.
Pretinac ispod sjedišta
Postavljanje naslona za ruke
F

G
urnite naslon za ruke u naslon za leđa
pazeći da postavite bajonete u ravnini s
otvorima.
F

G
urnite osovinu naslona za ruke prema
naslonu za leđa.
F

D
ok ga držite na mjestu, okrećite naslon za
ruke prema naprijed. Naslon za ruke je opet učvršćen na naslon
za leđa.
Više informacija o Sigurnosnim
pojasevima
potražite u odgovarajućem
odjeljku.
F

P
odignite sjedište suvozača kako biste
pristupili pretincu.
Ergonomija i komfor

61

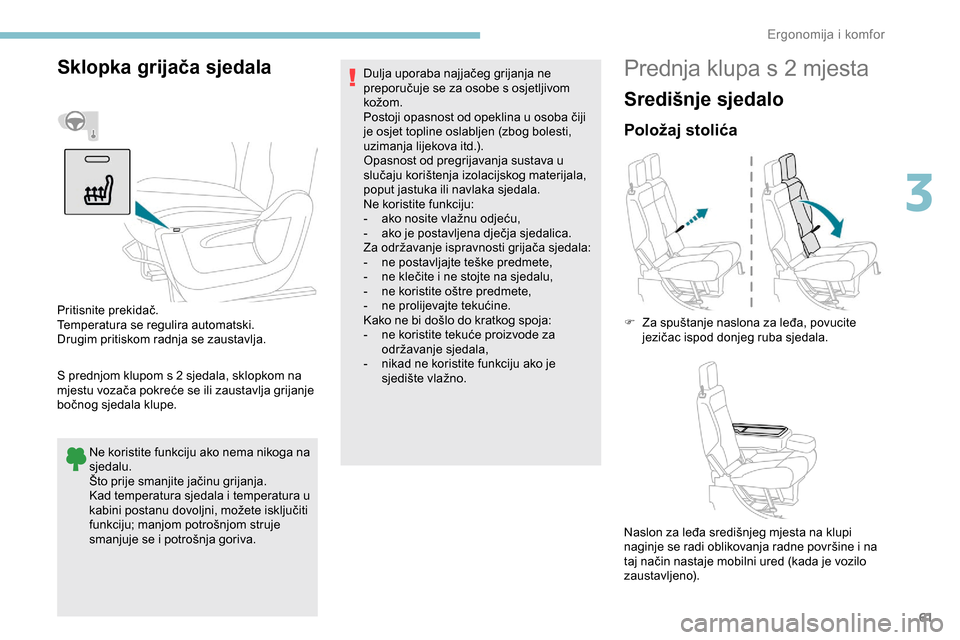

Sklopka grijača sjedala
S prednjom klupom s 2 sjedala, sklopkom na
mjestu vozača pokreće se ili zaustavlja grijanje
bočnog sjedala klupe.Ne koristite funkciju ako nema nikoga na
sjedalu.
Što prije smanjite jačinu grijanja.
Kad temperatura sjedala i temperatura u
kabini postanu dovoljni, možete isključiti
funkciju; manjom potrošnjom struje
smanjuje se i potrošnja goriva.
Pritisnite prekidač.
Temperatura se regulira automatski.
Drugim pritiskom radnja se zaustavlja. Dulja uporaba najjačeg grijanja ne
preporučuje se za osobe s osjetljivom
kožom.
Postoji opasnost od opeklina u osoba čiji
je osjet topline oslabljen (zbog bolesti,
uzimanja lijekova itd.).
Opasnost od pregrijavanja sustava u
slučaju korištenja izolacijskog materijala,
poput jastuka ili navlaka sjedala.
Ne koristite funkciju:
-

a
ko nosite vlažnu odjeću,
-
a
ko je postavljena dječja sjedalica.
Za održavanje ispravnosti grijača sjedala:
-
n
e postavljajte teške predmete,
-
n
e klečite i ne stojte na sjedalu,
-
n
e koristite oštre predmete,
-
n
e prolijevajte tekućine.
Kako ne bi došlo do kratkog spoja:
-
n
e koristite tekuće proizvode za
održavanje sjedala,
- n ikad ne koristite funkciju ako je
sjedište vlažno.
Prednja klupa s 2 mjesta
Središnje sjedalo
Položaj stolića
F Za spuštanje naslona za leđa, povucite jezičac ispod donjeg ruba sjedala.
Naslon za leđa središnjeg mjesta na klupi
naginje se radi oblikovanja radne površine i na
taj način nastaje mobilni ured (kada je vozilo
zaustavljeno).
3
E

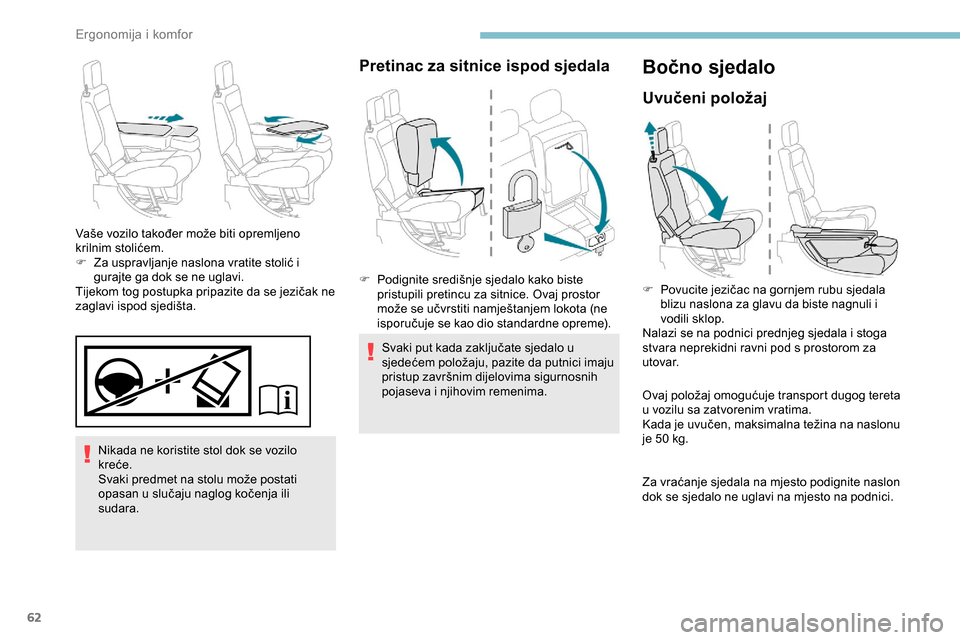

62
Nikada ne koristite stol dok se vozilo
kreće.
Svaki predmet na stolu može postati
opasan u slučaju naglog kočenja ili
sudara.
Vaše vozilo također može biti opremljeno
krilnim stolićem.
F

Z
a uspravljanje naslona vratite stolić i
gurajte ga dok se ne uglavi.
Tijekom tog postupka pripazite da se jezičak ne
zaglavi ispod sjedišta.
Svaki put kada zaključate sjedalo u
sjedećem položaju, pazite da putnici imaju
pristup završnim dijelovima sigurnosnih
pojaseva i njihovim remenima.
Bočno sjedalo
Uvučeni položaj
Ovaj položaj omogućuje transport dugog tereta
u vozilu sa zatvorenim vratima.
Kada je uvučen, maksimalna težina na naslonu
je 50
kg.
Za vraćanje sjedala na mjesto podignite naslon
dok se sjedalo ne uglavi na mjesto na podnici.
Pretinac za sitnice ispod sjedala
F Podignite središnje sjedalo kako biste pristupili pretincu za sitnice. Ovaj prostor
može se učvrstiti namještanjem lokota (ne
isporučuje se kao dio standardne opreme). F
P ovucite jezičac na gornjem rubu sjedala
blizu naslona za glavu da biste nagnuli i
vodili sklop.
Nalazi se na podnici prednjeg sjedala i stoga
stvara neprekidni ravni pod s prostorom za
u t ova r.
Ergonomija i komfor

63
Nikada ne stavljajte ruku ispod sjedišta da
biste pomakli sjedalo prema dolje ili gore
jer biste mogli prikliještiti prste.
Uvijek upotrebljavajte samo remen.
Prije nego što sve to napravite, provjerite
da ništa i nitko ne stvara prepreke
pokretnim elementima i njihovom sjedanju
na mjesto.
Preklopljeni položaj
Ovaj položaj omogućuje prijevoz visokog tereta
u kabini.
Za vraćanje sjedišta na mjesto, gurnite žutu
polugu ispod sjedišta i spustite sklop dok se
sjedao ne uglavi na mjesto na podnici. F

P
odignite žutu polugu na podnožju
sjedala da biste otključali i podigli sklop u
preklopljeni položaj (sjedište podignuto uz
naslon) dok se ne uglavi. Nikada
ne stavljajte ruku ispod sjedišta da
biste pomakli sjedalo prema dolje ili gore
jer biste mogli prikliještiti prste.
Stavite ruku na prednji dio sjedišta.
Prije nego što sve to napravite, provjerite
da ništa i nitko ne stvara prepreke
pokretnim elementima i njihovom sjedanju
na mjesto.
Stražnja klupa
Iz sigurnosnih razloga sjedalo se
smije podešavati samo kad je vozilo
zaustavljeno.
Preklapanje naslona
Predradnje:
F s pustite naslone za glavu na naslonima,
F

p
o potrebi primaknite prednja sjedala,
F

p
rovjerite da nikakav predmet ili osoba ne
ometa preklapanje naslona (odjeća, prtljaga
i t d .),
F

p
rovjerite da su bočni sigurnosni pojasevi
dobro priljubljeni uzduž naslona. Preklapanjem naslona malo se spušta
odgovarajuće sjedište.
Kad je naslon otpušten, vidljiva je cr vena
oznaka na ručicama za otpuštanje bočnih
sjedala.
F
Z
akrenite ručicu 1 za otpuštanje naslona.
F

S
pustite naslon u vodoravan položaj.
3
E

64

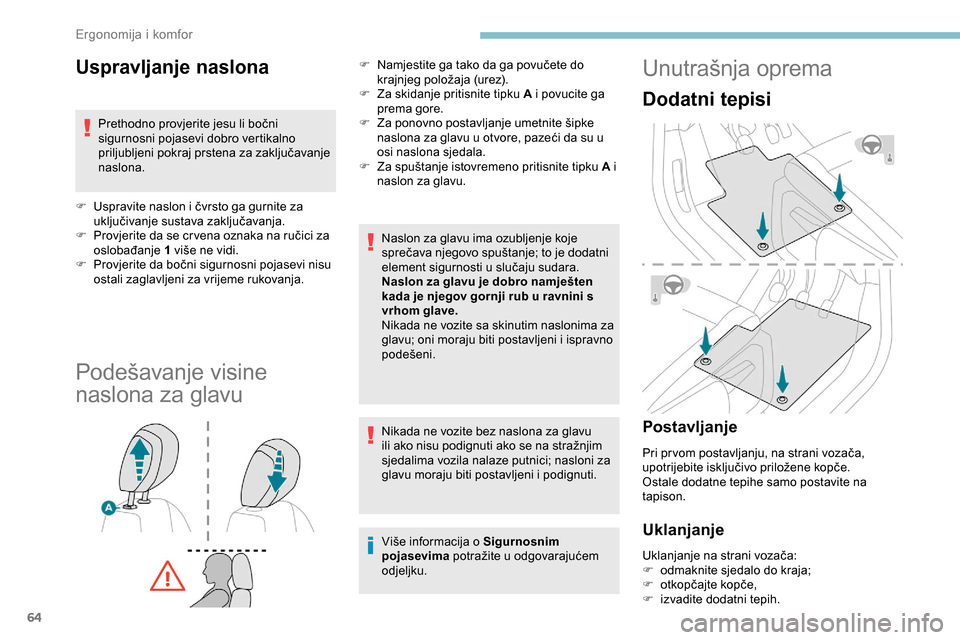

Uspravljanje naslona
Prethodno provjerite jesu li bočni
sigurnosni pojasevi dobro vertikalno
priljubljeni pokraj prstena za zaključavanje
naslona.
F

U
spravite naslon i čvrsto ga gurnite za
uključivanje sustava zaključavanja.
F

P
rovjerite da se cr vena oznaka na ručici za
oslobađanje 1 više ne vidi.
F

P
rovjerite da bočni sigurnosni pojasevi nisu
ostali zaglavljeni za vrijeme rukovanja.
Podešavanje visine
naslona za glavu
Naslon za glavu ima ozubljenje koje
sprečava njegovo spuštanje; to je dodatni
element sigurnosti u slučaju sudara.
Naslon za glavu je dobro namješten
kada je njegov gornji rub u ravnini s
vrhom glave.
Nikada ne vozite sa skinutim naslonima za
glavu; oni moraju biti postavljeni i ispravno
podešeni.
Nikada ne vozite bez naslona za glavu
ili ako nisu podignuti ako se na stražnjim
sjedalima vozila nalaze putnici; nasloni za
glavu moraju biti postavljeni i podignuti.
Više informacija o Sigurnosnim
pojasevima potražite u odgovarajućem
odjeljku.
F

N
amjestite ga tako da ga povučete do
krajnjeg položaja (urez).
F

Z
a skidanje pritisnite tipku A i povucite ga
prema gore.
F

Z
a ponovno postavljanje umetnite šipke
naslona za glavu u otvore, pazeći da su u
osi naslona sjedala.
F

Z
a spuštanje istovremeno pritisnite tipku A i
naslon za glavu.
Unutrašnja oprema
Dodatni tepisi
Postavljanje
Pri pr vom postavljanju, na strani vozača,
upotrijebite isključivo priložene kopče.
Ostale dodatne tepihe samo postavite na
tapison.
Uklanjanje
Uklanjanje na strani vozača:
F o dmaknite sjedalo do kraja;
F

o
tkopčajte kopče,
F

i
zvadite dodatni tepih.
Ergonomija i komfor

65

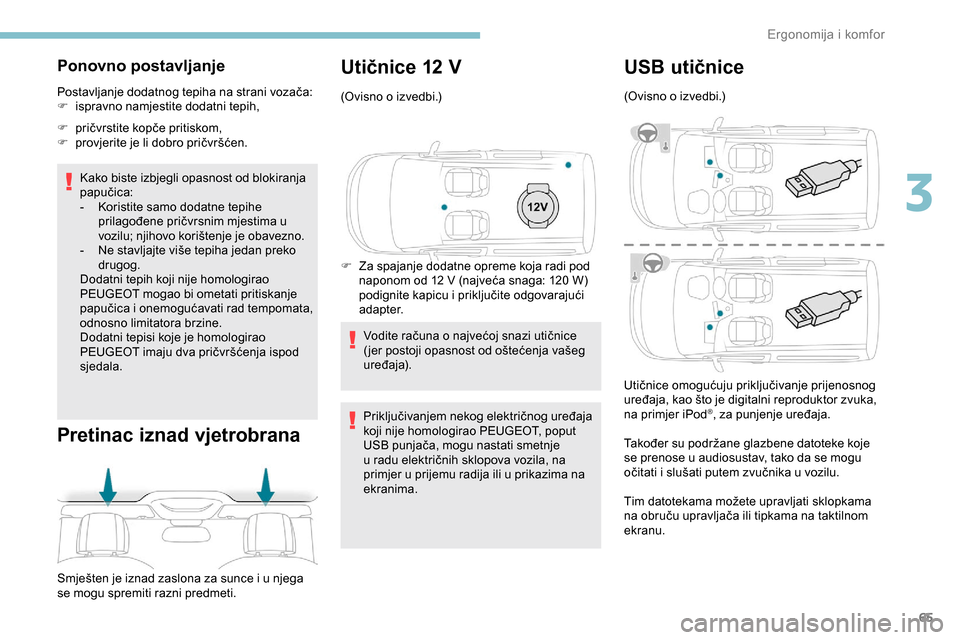

Ponovno postavljanje
Postavljanje dodatnog tepiha na strani vozača:
F i spravno namjestite dodatni tepih,
F

p
ričvrstite kopče pritiskom,
F

p
rovjerite je li dobro pričvršćen.
Kako biste izbjegli opasnost od blokiranja
papučica:
-

K
oristite samo dodatne tepihe
prilagođene pričvrsnim mjestima u
vozilu; njihovo korištenje je obavezno.
-

N
e stavljajte više tepiha jedan preko
drugog.
Dodatni tepih koji nije homologirao
PEUGEOT mogao bi ometati pritiskanje
papučica i onemogućavati rad tempomata,
odnosno limitatora brzine.
Dodatni tepisi koje je homologirao
PEUGEOT imaju dva pričvršćenja ispod
sjedala.
Pretinac iznad vjetrobrana
Smješten je iznad zaslona za sunce i u njega
se mogu spremiti razni predmeti.
Utičnice 12 V
(Ovisno o izvedbi.)
F
Z
a spajanje dodatne opreme koja radi pod
naponom od 12
V (najveća snaga: 120 W)
podignite kapicu i priključite odgovarajući
adapter.
Vodite računa o najvećoj snazi utičnice
( jer postoji opasnost od oštećenja vašeg
uređaja).
Priključivanjem nekog električnog uređaja
koji nije homologirao PEUGEOT, poput
USB punjača, mogu nastati smetnje
u radu električnih sklopova vozila, na
primjer u prijemu radija ili u prikazima na
ekranima.
USB utičnice
(Ovisno o izvedbi.)
Utičnice omogućuju priključivanje prijenosnog
uređaja, kao što je digitalni reproduktor zvuka,
na primjer iPod
®, za punjenje uređaja.
Također su podržane glazbene datoteke koje
se prenose u audiosustav, tako da se mogu
očitati i slušati putem zvučnika u vozilu.
Tim datotekama možete upravljati sklopkama
na obruču upravljača ili tipkama na taktilnom
ekranu.
3
Ergonomija i komfor

66

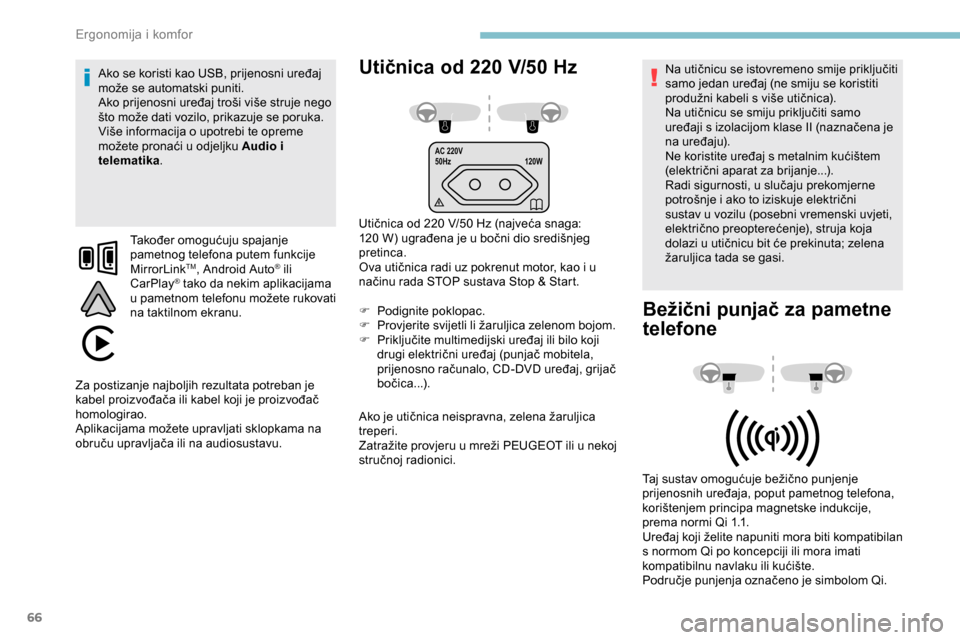

AC 220V
50Hz120W
Utičnica od 220 V/50 H z
Utičnica od 220 V/50 Hz (najveća snaga:
1 20 W) ugrađena je u bočni dio središnjeg
pretinca.
Ova utičnica radi uz pokrenut motor, kao i u
načinu rada STOP sustava Stop & Start.
F

P
odignite poklopac.
F

P
rovjerite svijetli li žaruljica zelenom bojom.
F

P
riključite multimedijski uređaj ili bilo koji
drugi električni uređaj (punjač mobitela,
prijenosno računalo, CD-DVD uređaj, grijač
bočica...).
Ako se koristi kao USB, prijenosni uređaj
može se automatski puniti.
Ako prijenosni uređaj troši više struje nego
što može dati vozilo, prikazuje se poruka.
Više informacija o upotrebi te opreme
možete pronaći u odjeljku Audio i
telematika
.
Također omogućuju spajanje
pametnog telefona putem funkcije
MirrorLink
TM, Android Auto® ili
CarPlay® tako da nekim aplikacijama
u pametnom telefonu možete rukovati
na taktilnom ekranu.
Ako je utičnica neispravna, zelena žaruljica
treperi.
Zatražite provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici. Na utičnicu se istovremeno smije priključiti
samo jedan uređaj (ne smiju se koristiti
produžni kabeli s više utičnica).
Na utičnicu se smiju priključiti samo
uređaji s izolacijom klase II (naznačena je
na uređaju).
Ne koristite uređaj s metalnim kućištem
(električni aparat za brijanje...).
Radi sigurnosti, u slučaju prekomjerne
potrošnje i ako to iziskuje električni
sustav u vozilu (posebni vremenski uvjeti,
električno preopterećenje), struja koja
dolazi u utičnicu bit će prekinuta; zelena
žaruljica tada se gasi.
Bežični punjač za pametne
telefone
Taj sustav omogućuje bežično punjenje
prijenosnih uređaja, poput pametnog telefona,
korištenjem principa magnetske indukcije,
prema normi Qi 1.1.
Uređaj koji želite napuniti mora biti kompatibilan
s normom Qi po koncepciji ili mora imati
kompatibilnu navlaku ili kućište.
Područje punjenja označeno je simbolom Qi.
Za postizanje najboljih rezultata potreban je
kabel proizvođača ili kabel koji je proizvođač
homologirao.
Aplikacijama možete upravljati sklopkama na
obruču upravljača ili na audiosustavu.
Ergonomija i komfor

67

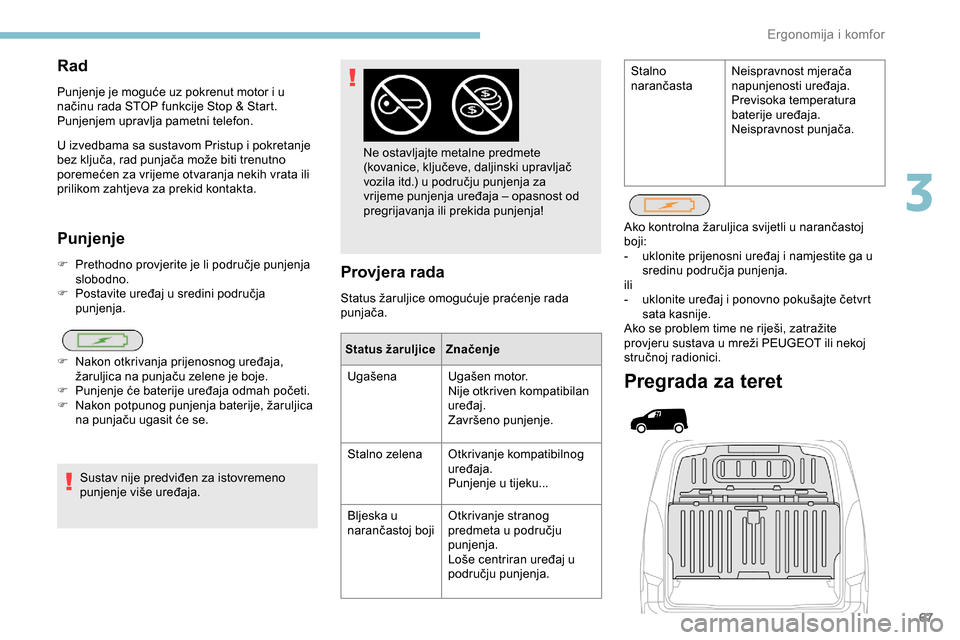

Punjenje
F Prethodno provjerite je li područje punjenja slobodno.
F

P
ostavite uređaj u sredini područja
punjenja.
Sustav nije predviđen za istovremeno
punjenje više uređaja.
F

N
akon otkrivanja prijenosnog uređaja,
žaruljica na punjaču zelene je boje.
F

P
unjenje će baterije uređaja odmah početi.
F

N
akon potpunog punjenja baterije, žaruljica
na punjaču ugasit će se. Ne ostavljajte metalne predmete
(kovanice, ključeve, daljinski upravljač
vozila itd.) u području punjenja za
vrijeme punjenja uređaja – opasnost od
pregrijavanja ili prekida punjenja!Provjera rada
Status žaruljice omogućuje praćenje rada
punjača.
Status žaruljiceZnačenje
Ugašena Ugašen motor.
Nije otkriven kompatibilan
uređaj.
Završeno punjenje.
Stalno zelena Otkrivanje kompatibilnog uređaja.
Punjenje u tijeku...
Bljeska u
narančastoj boji Otkrivanje stranog
predmeta u području
punjenja.
Loše centriran uređaj u
području punjenja.
Pregrada za teret
Ako kontrolna žaruljica svijetli u narančastoj
boji:
-

u
klonite prijenosni uređaj i namjestite ga u
sredinu područja punjenja.
ili
-

u
klonite uređaj i ponovno pokušajte četvrt
sata kasnije.
Ako se problem time ne riješi, zatražite
provjeru sustava u mreži PEUGEOT ili nekoj
stručnoj radionici.
Rad
Punjenje je moguće uz pokrenut motor i u
načinu rada STOP funkcije Stop & Start.
Punjenjem upravlja pametni telefon.
U izvedbama sa sustavom Pristup i pokretanje
bez ključa, rad punjača može biti trenutno
poremećen za vrijeme otvaranja nekih vrata ili
prilikom zahtjeva za prekid kontakta. Stalno
narančasta
Neispravnost mjerača
napunjenosti uređaja.
Previsoka temperatura
baterije uređaja.
Neispravnost punjača.
3
Ergonomija i komfor

68

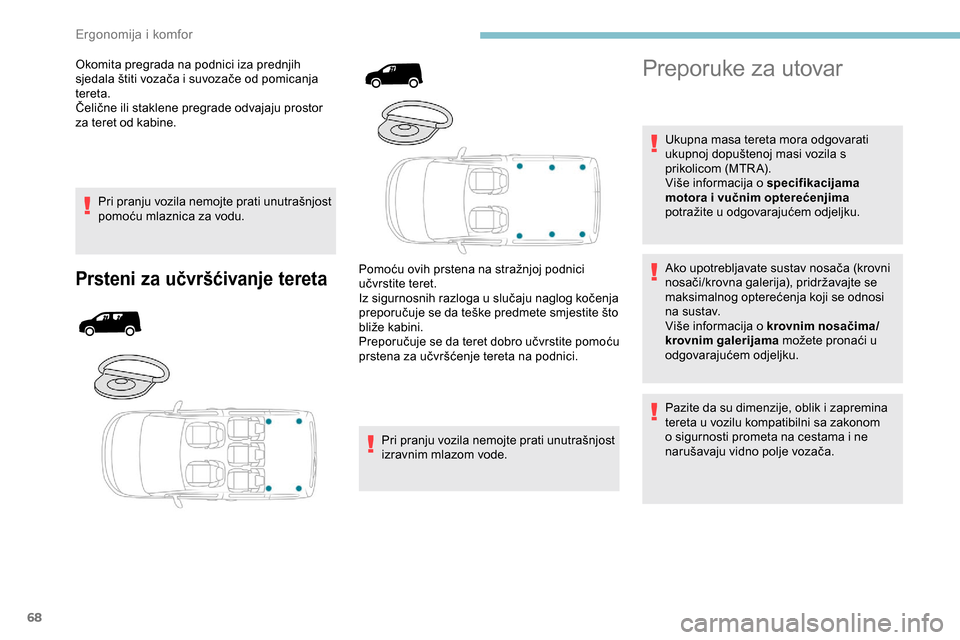

Okomita pregrada na podnici iza prednjih
sjedala štiti vozača i suvozače od pomicanja
tereta.
Čelične ili staklene pregrade odvajaju prostor
za teret od kabine.Pri pranju vozila nemojte prati unutrašnjost
pomoću mlaznica za vodu.
Prsteni za učvršćivanje teretaPomoću ovih prstena na stražnjoj podnici
učvrstite teret.
Iz sigurnosnih razloga u slučaju naglog kočenja
preporučuje se da teške predmete smjestite što
bliže kabini.
Preporučuje se da teret dobro učvrstite pomoću
prstena za učvršćenje tereta na podnici.
Pri pranju vozila nemojte prati unutrašnjost
izravnim mlazom vode.
Preporuke za utovar
Ukupna masa tereta mora odgovarati
ukupnoj dopuštenoj masi vozila s
prikolicom (MTR A).
Više informacija o specifikacijama
motora i vučnim opterećenjima
potražite u odgovarajućem odjeljku.
Ako upotrebljavate sustav nosača (krovni
nosači/krovna galerija), pridržavajte se
maksimalnog opterećenja koji se odnosi
na sustav.
Više informacija o krovnim nosačima/
krovnim galerijama možete pronaći u
odgovarajućem odjeljku.
Pazite da su dimenzije, oblik i zapremina
tereta u vozilu kompatibilni sa zakonom
o sigurnosti prometa na cestama i ne
narušavaju vidno polje vozača.
Ergonomija i komfor
