Peugeot Partner 2019 Ägarmanual (in Swedish)

99

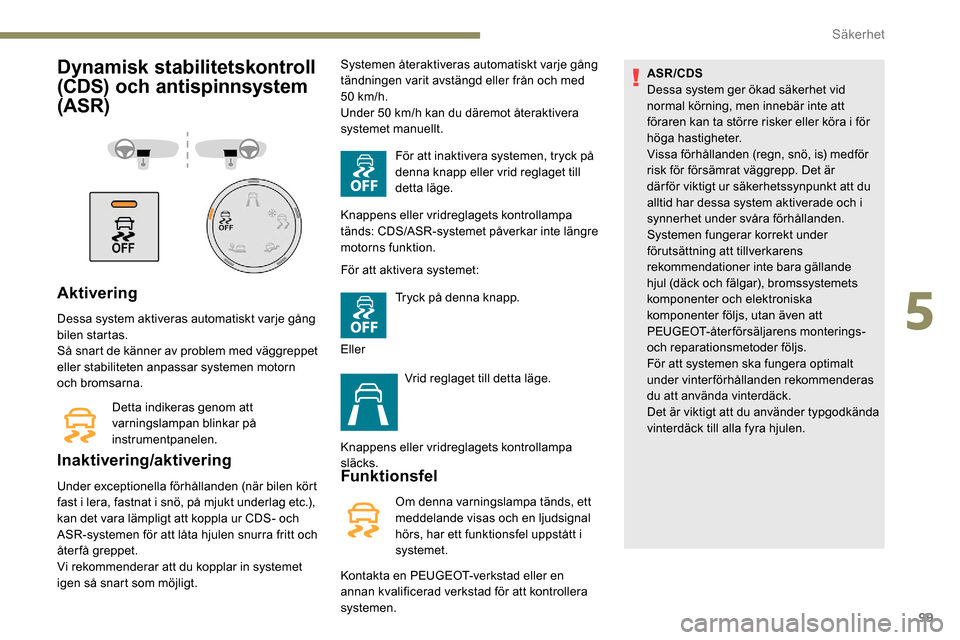

Dynamisk stabilitetskontroll
(CDS) och antispinnsystem
(ASR)
Aktivering
Dessa system aktiveras automatiskt varje gång
bilen startas.
Så snart de känner av problem med väggreppet
eller stabiliteten anpassar systemen motorn
och bromsarna.Detta indikeras genom att
varningslampan blinkar på
instrumentpanelen.
Inaktivering/aktivering
Under exceptionella förhållanden (när bilen kört
fast i lera, fastnat i snö, på mjukt underlag etc.),
kan det vara lämpligt att koppla ur CDS- och
ASR-systemen för att låta hjulen snurra fritt och
återfå greppet.
Vi rekommenderar att du kopplar in systemet
igen så snart som möjligt. Systemen återaktiveras automatiskt varje gång
tändningen varit avstängd eller från och med
50


km/h.
Under 50 km/h kan du däremot återaktivera
systemet manuellt.
För att inaktivera systemen, tryck på
denna knapp eller vrid reglaget till
detta läge.
Knappens eller vridreglagets kontrollampa
tänds: CDS/ASR-systemet påverkar inte längre
motorns funktion.
För att aktivera systemet:
Tryck på denna knapp.
Eller Vrid reglaget till detta läge.
Knappens eller vridreglagets kontrollampa
släcks.Funktionsfel
Om denna varningslampa tänds, ett
meddelande visas och en ljudsignal
hörs, har ett funktionsfel uppstått i
systemet.
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att kontrollera
systemen. ASR/CDS
Dessa system ger ökad säkerhet vid
normal körning, men innebär inte att
föraren kan ta större risker eller köra i för
höga hastigheter.
Vissa förhållanden (regn, snö, is) medför
risk för försämrat väggrepp. Det är
där för viktigt ur säkerhetssynpunkt att du
alltid har dessa system aktiverade och i
synnerhet under svåra förhållanden.
Systemen fungerar korrekt under
förutsättning att tillverkarens
rekommendationer inte bara gällande
hjul (däck och fälgar), bromssystemets
komponenter och elektroniska
komponenter följs, utan även att
PEUGEOT-återförsäljarens monterings-
och reparationsmetoder följs.
För att systemen ska fungera optimalt
under vinterförhållanden rekommenderas
du att använda vinterdäck.
Det är viktigt att du använder typgodkända
vinterdäck till alla fyra hjulen.
5
Säkerhet

100

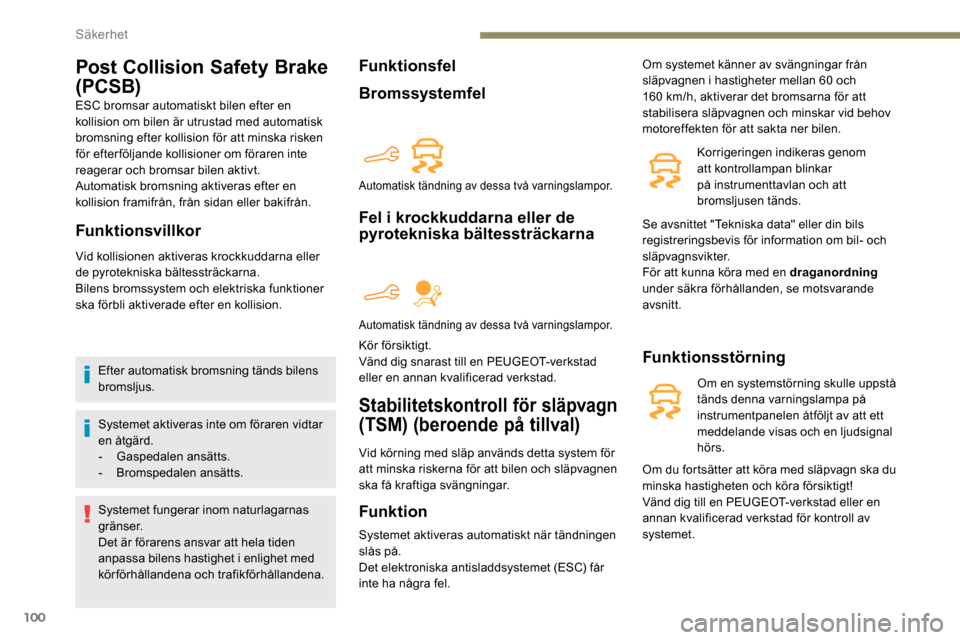

Post Collision Safety Brake
(PCSB)
ESC bromsar automatiskt bilen efter en
kollision om bilen är utrustad med automatisk
bromsning efter kollision för att minska risken
för efterföljande kollisioner om föraren inte
reagerar och bromsar bilen aktivt.
Automatisk bromsning aktiveras efter en
kollision framifrån, från sidan eller bakifrån.
Funktionsvillkor
Vid kollisionen aktiveras krockkuddarna eller
de pyrotekniska bältessträckarna.
Bilens bromssystem och elektriska funktioner
ska förbli aktiverade efter en kollision.Efter automatisk bromsning tänds bilens
bromsljus.
Systemet aktiveras inte om föraren vidtar
en åtgärd.
-
G

aspedalen ansätts.
-
B

romspedalen ansätts.
Systemet fungerar inom naturlagarnas
gränser.
Det är förarens ansvar att hela tiden
anpassa bilens hastighet i enlighet med
körförhållandena och trafikförhållandena.
Funktionsfel
Bromssystemfel
Fel i krockkuddarna eller de
pyrotekniska bältessträckarna
Kör försiktigt.
Vänd dig snarast till en PEUGEOT-verkstad
eller en annan kvalificerad verkstad.
Stabilitetskontroll för släpvagn
(TSM) (beroende på tillval)
Vid körning med släp används detta system för
att minska riskerna för att bilen och släpvagnen
ska få kraftiga svängningar.
Funktion
Om systemet känner av svängningar från
släpvagnen i hastigheter mellan 60 och
160 km/h, aktiverar det bromsarna för att
stabilisera släpvagnen och minskar vid behov
motoreffekten för att sakta ner bilen.
Korrigeringen indikeras genom
att kontrollampan blinkar
på instrumenttavlan och att
bromsljusen tänds.
Funktionsstörning
Om en systemstörning skulle uppstå
tänds denna varningslampa på
instrumentpanelen åtföljt av att ett
meddelande visas och en ljudsignal
hörs.
Automatisk tändning av dessa två varningslampor.
Automatisk tändning av dessa två varningslampor.
Systemet aktiveras automatiskt när tändningen
slås på.
Det elektroniska antisladdsystemet (ESC) får
inte ha några fel. Se avsnittet "Tekniska data" eller din bils
registreringsbevis för information om bil- och
släpvagnsvikter.
För att kunna köra med en draganordning

under säkra förhållanden, se motsvarande
avsnitt.
Om du fortsätter att köra med släpvagn ska du
minska hastigheten och köra försiktigt!
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för kontroll av
systemet.
Säkerhet

101

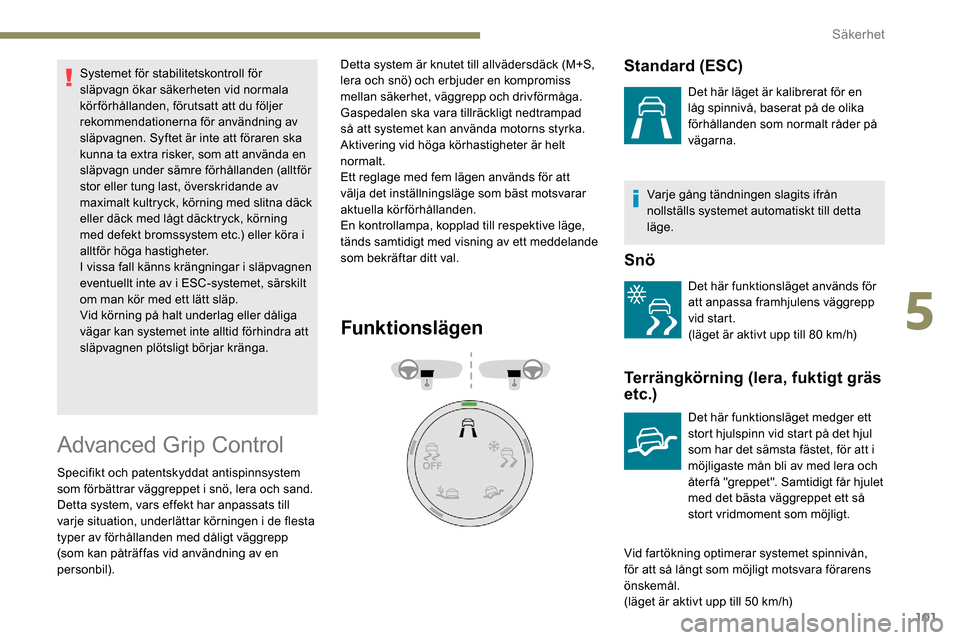

Systemet för stabilitetskontroll för
släpvagn ökar säkerheten vid normala
körförhållanden, förutsatt att du följer
rekommendationerna för användning av
släpvagnen. Syftet är inte att föraren ska
kunna ta extra risker, som att använda en
släpvagn under sämre förhållanden (alltför
stor eller tung last, överskridande av
maximalt kultryck, körning med slitna däck
eller däck med lågt däcktryck, körning
med defekt bromssystem etc.) eller köra i
alltför höga hastigheter.
I vissa fall känns krängningar i släpvagnen
eventuellt inte av i ESC-systemet, särskilt
om man kör med ett lätt släp.
Vid körning på halt underlag eller dåliga
vägar kan systemet inte alltid förhindra att
släpvagnen plötsligt börjar kränga.
Advanced Grip Control
Specifikt och patentskyddat antispinnsystem
som förbättrar väggreppet i snö, lera och sand.
Detta system, vars effekt har anpassats till
varje situation, underlättar körningen i de flesta
typer av förhållanden med dåligt väggrepp
(som kan påträffas vid användning av en
personbil).Detta system är knutet till allvädersdäck (M+S,
lera och snö) och erbjuder en kompromiss
mellan säkerhet, väggrepp och drivförmåga.
Gaspedalen ska vara tillräckligt nedtrampad
så att systemet kan använda motorns styrka.
Aktivering vid höga körhastigheter är helt
normalt.
Ett reglage med fem lägen används för att
välja det inställningsläge som bäst motsvarar
aktuella körförhållanden.
En kontrollampa, kopplad till respektive läge,
tänds samtidigt med visning av ett meddelande
som bekräftar ditt val.
Funktionslägen
Varje gång tändningen slagits ifrån
nollställs systemet automatiskt till detta
läge.
Snö
Det här funktionsläget används för
att anpassa framhjulens väggrepp
vid start.
(läget är aktivt upp till 80
km/h)
Terrängkörning (lera, fuktigt gräs
etc.)
Det här funktionsläget medger ett
stort hjulspinn vid start på det hjul
som har det sämsta fästet, för att i
möjligaste mån bli av med lera och
åter få "greppet". Samtidigt får hjulet
med det bästa väggreppet ett så
stort vridmoment som möjligt.
Vid fartökning optimerar systemet spinnivån,
för att så långt som möjligt motsvara förarens
önskemål.
(läget är aktivt upp till 50
km/h)
Standard (ESC)
Det här läget är kalibrerat för en
låg spinnivå, baserat på de olika
förhållanden som normalt råder på
vägarna.
5
Säkerhet

102
Sand
I det här läget medges lite hjulspinn
på båda drivhjulen samtidigt för att
bilen enklare ska ta sig framåt och
begränsa riskerna för att gräva ned
sig i sanden.
(läget är aktivt upp till 120 km/h)
Använd inte de andra lägena på sand
eftersom bilen kan köra fast.
Det går att inaktivera systemen
ASR och CDS genom att vrida
inställningsratten till läget
"OFF ". Rekommendationer
Din bil är huvudsakligen konstruerad för
att köra på asfalterade vägar, men du kan
även tillfälligt köra den på vägar i sämre
skick.
Den kan däremot inte användas för
terrängkörning som t.ex.:
-

k
öra i en terräng som kan skada
underredet eller riva loss komponenter
(bränsleslang, bränslekylare etc.)
i synnerhet orsakat av hinder eller
stenar,
-

k
öra i brant sluttande terräng och med
dåligt väggrepp,
-
k

öra genom vattendrag.
ASR-och CDS-systemen påverkar inte
längre motorn eller bromsarna för att
korrigera färdriktningen.
Systemen aktiveras automatiskt från
50

km/h eller varje gång tändningen slås
på igen.
Körassistans i
nedförsbacke
Systemet förbättrar väggreppet i nedförsbacke
på vägbanor som inte är asfalterade (grus, lera
etc.) eller i en brant backe.
Systemet används för att minska risken för att
bilen slirar eller kör av vägen i nedförsbacke,
såväl vid körning framåt som vid backning.
I nedförsbacke hjälper det föraren att hålla
bilen i konstant hastighet beroende på vilken
växel som är ilagd, samtidigt som bromsarna
gradvis släpps upp. Lutningen måste vara minst 5
% för att
systemet ska aktiveras.
Systemet kan användas med växellådan
i friläge.
Om så inte är fallet, lägg i en växel som
överensstämmer med hastigheten för att
undvika att få motorstopp.
I bilar med automatlåda kan systemet
användas med växelväljaren i läge N , D
eller R .
När systemet reglerar aktivt, inaktiveras
Active Safety Brake automatiskt.
Systemet kan spärras:
-
o
m bilens hastighet överskrider
70

km/h,
-
o
m bilens hastighet styrs av Adaptativ
farthållare, beroende på typ av
växellåda.
Påslagning
Standardläget innebär att systemet är inaktiverat.
Systemets läge sparas inte när tändningen slås
av.
Föraren kan aktivera systemet med motorn i
gång, när bilen står stilla eller under körning upp
till en hastighet på omkring 50
km/h.
Säkerhet

103

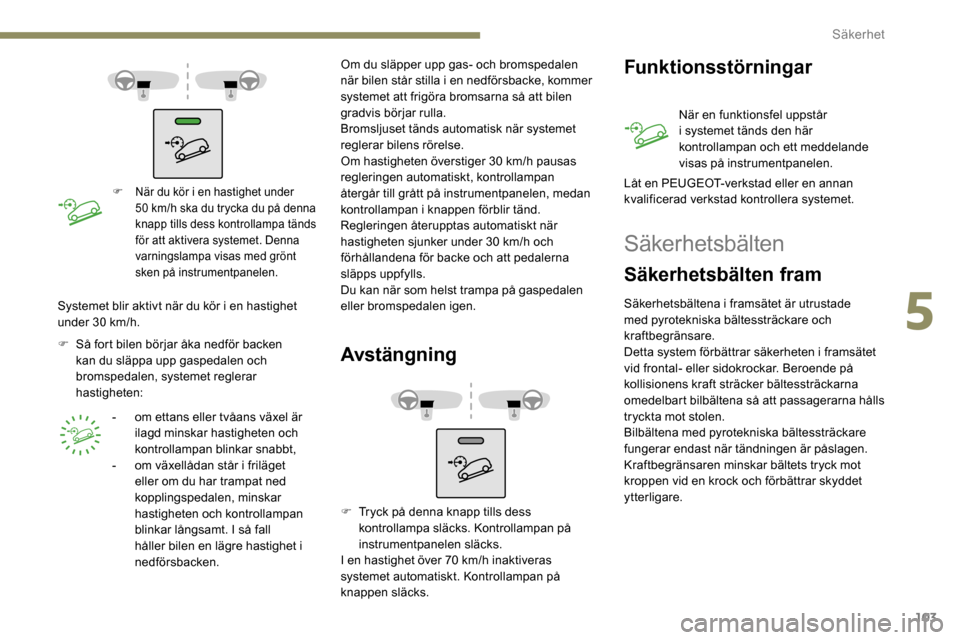

F När du kör i en hastighet under 50 km/h ska du trycka du på denna
knapp tills dess kontrollampa tänds
för att aktivera systemet. Denna
varningslampa visas med grönt
sken på instrumentpanelen.
F Så fort bilen börjar åka nedför backen kan du släppa upp gaspedalen och
bromspedalen, systemet reglerar
hastigheten:
Systemet blir aktivt när du kör i en hastighet
under 30
km/h.
-
o
m ettans eller tvåans växel är
ilagd minskar hastigheten och
kontrollampan blinkar snabbt,
-

o
m växellådan står i friläget
eller om du har trampat ned
kopplingspedalen, minskar
hastigheten och kontrollampan
blinkar långsamt. I så fall
håller bilen en lägre hastighet i
nedförsbacken. Om du släpper upp gas- och bromspedalen
när bilen står stilla i en nedförsbacke, kommer
systemet att frigöra bromsarna så att bilen
gradvis börjar rulla.
Bromsljuset tänds automatisk när systemet
reglerar bilens rörelse.
Om hastigheten överstiger 30
km/h pausas
regleringen automatiskt, kontrollampan
återgår till grått på instrumentpanelen, medan
kontrollampan i knappen förblir tänd.
Regleringen återupptas automatiskt när
hastigheten sjunker under 30 km/h och
förhållandena för backe och att pedalerna
släpps uppfylls.
Du kan när som helst trampa på gaspedalen
eller bromspedalen igen.Avstängning
F Tryck på denna knapp tills dess kontrollampa släcks. Kontrollampan på
instrumentpanelen släcks.
I en hastighet över 70
km/h inaktiveras
systemet automatiskt. Kontrollampan på
knappen släcks.
Funktionsstörningar
När en funktionsfel uppstår
i systemet tänds den här
kontrollampan och ett meddelande
visas på instrumentpanelen.
Säkerhetsbälten
Säkerhetsbälten fram
Säkerhetsbältena i framsätet är utrustade
med pyrotekniska bältessträckare och
kraftbegränsare.
Detta system förbättrar säkerheten i framsätet
vid frontal- eller sidokrockar. Beroende på
kollisionens kraft sträcker bältessträckarna
omedelbart bilbältena så att passagerarna hålls
tryckta mot stolen.
Bilbältena med pyrotekniska bältessträckare
fungerar endast när tändningen är påslagen.
Kraftbegränsaren minskar bältets tryck mot
kroppen vid en krock och förbättrar skyddet
ytterligare. Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
5
Säkerhet

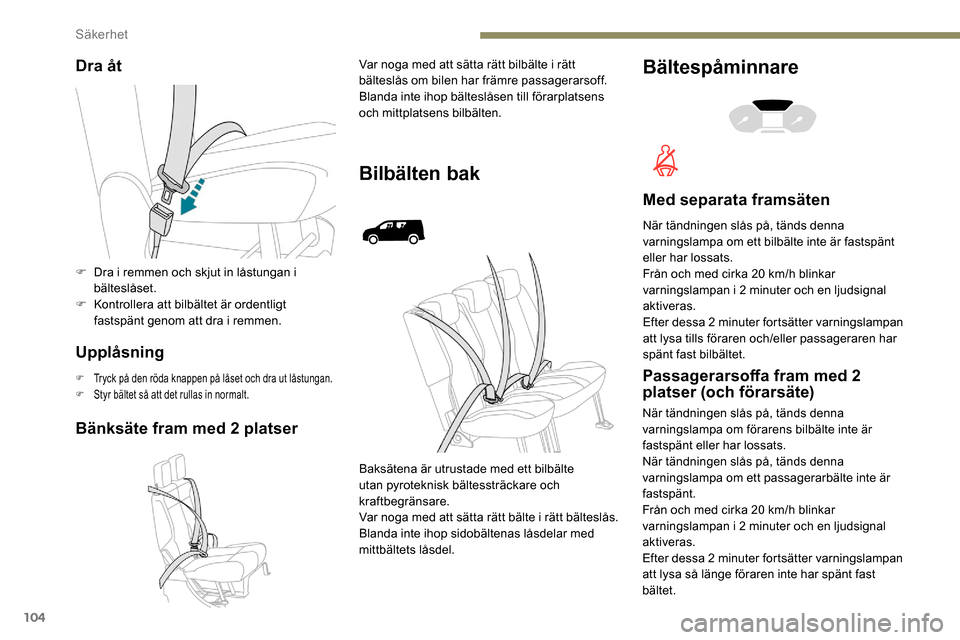

104
Dra åt
Upplåsning
F Tryck på den röda knappen på låset och dra ut låstungan.
F S tyr bältet så att det rullas in normalt.
Bänksäte fram med 2 platser
Var noga med att sätta rätt bilbälte i rätt
bälteslås om bilen har främre passagerarsoff.
Blanda inte ihop bälteslåsen till förarplatsens
och mittplatsens bilbälten.
Bilbälten bak Bältespåminnare
Med separata framsäten
När tändningen slås på, tänds denna
varningslampa om ett bilbälte inte är fastspänt
eller har lossats.
Från och med cirka 20
km/h blinkar
varningslampan i 2


minuter och en ljudsignal
aktiveras.
Efter dessa 2
m

inuter fortsätter varningslampan
att lysa tills föraren och/eller passageraren har
spänt fast bilbältet.
Passagerarsoffa fram med 2
platser (och förarsäte)
När tändningen slås på, tänds denna
varningslampa om förarens bilbälte inte är
fastspänt eller har lossats.
När tändningen slås på, tänds denna
varningslampa om ett passagerarbälte inte är
fastspänt.
Från och med cirka 20
km/h blinkar
varningslampan i 2


minuter och en ljudsignal
aktiveras.
Efter dessa 2
m

inuter fortsätter varningslampan
att lysa så länge föraren inte har spänt fast
bältet.
Baksätena är utrustade med ett bilbälte
utan pyroteknisk bältessträckare och
kraftbegränsare.
Var noga med att sätta rätt bälte i rätt bälteslås.
Blanda inte ihop sidobältenas låsdelar med
mittbältets låsdel.
F

D

ra i remmen och skjut in låstungan i
bälteslåset.
F

K

ontrollera att bilbältet är ordentligt
fastspänt genom att dra i remmen.
Säkerhet

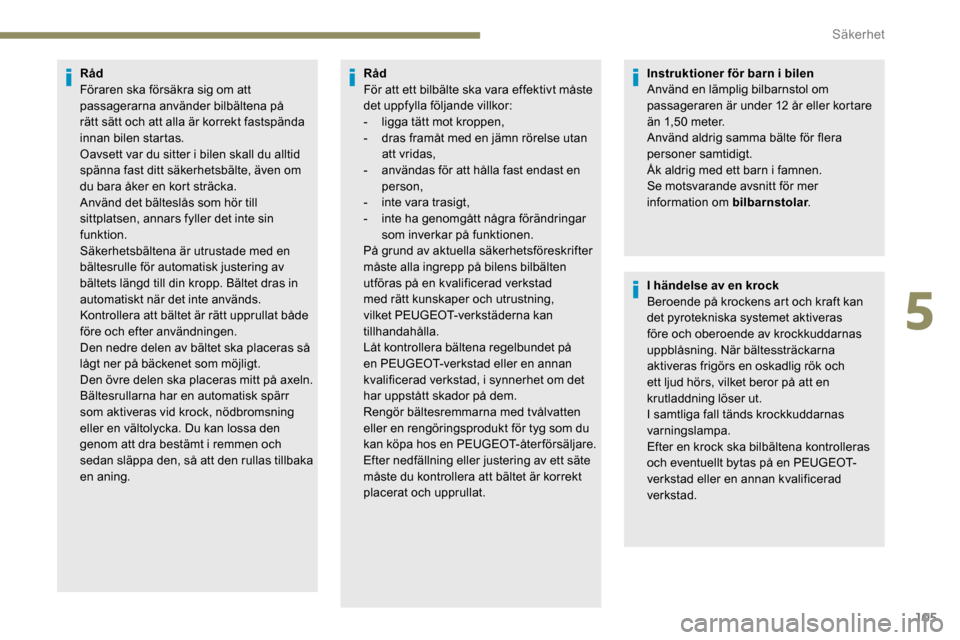

105
Råd
Föraren ska försäkra sig om att
passagerarna använder bilbältena på
rätt sätt och att alla är korrekt fastspända
innan bilen startas.
Oavsett var du sitter i bilen skall du alltid
spänna fast ditt säkerhetsbälte, även om
du bara åker en kort sträcka.
Använd det bälteslås som hör till
sittplatsen, annars fyller det inte sin
funktion.
Säkerhetsbältena är utrustade med en
bältesrulle för automatisk justering av
bältets längd till din kropp. Bältet dras in
automatiskt när det inte används.
Kontrollera att bältet är rätt upprullat både
före och efter användningen.
Den nedre delen av bältet ska placeras så
lågt ner på bäckenet som möjligt.
Den övre delen ska placeras mitt på axeln.
Bältesrullarna har en automatisk spärr
som aktiveras vid krock, nödbromsning
eller en vältolycka. Du kan lossa den
genom att dra bestämt i remmen och
sedan släppa den, så att den rullas tillbaka
en aning.Råd
För att ett bilbälte ska vara effektivt måste
det uppfylla följande villkor:
-

l
igga tätt mot kroppen,
-

d
ras framåt med en jämn rörelse utan
att vridas,
-

a
nvändas för att hålla fast endast en
person,
-

i
nte vara trasigt,
-
in

te ha genomgått några förändringar
som inverkar på funktionen.
På grund av aktuella säkerhetsföreskrifter
måste alla ingrepp på bilens bilbälten
utföras på en kvalificerad verkstad
med rätt kunskaper och utrustning,
vilket PEUGEOT-verkstäderna kan
tillhandahålla.
Låt kontrollera bältena regelbundet på
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad, i synnerhet om det
har uppstått skador på dem.
Rengör bältesremmarna med tvålvatten
eller en rengöringsprodukt för tyg som du
kan köpa hos en PEUGEOT-återförsäljare.
Efter nedfällning eller justering av ett säte
måste du kontrollera att bältet är korrekt
placerat och upprullat. Instruktioner för barn i bilen
Använd en lämplig bilbarnstol om
passageraren är under 12
år eller kortare
än 1,50
meter.
Använd aldrig samma bälte för flera
personer samtidigt.
Åk aldrig med ett barn i famnen.
Se motsvarande avsnitt för mer
information om bilbarnstolar .
I händelse av en krock
Beroende på krockens art och kraft kan
det pyrotekniska systemet aktiveras
före och oberoende av krockkuddarnas
uppblåsning. När bältessträckarna
aktiveras frigörs en oskadlig rök och
ett ljud hörs, vilket beror på att en
krutladdning löser ut.
I samtliga fall tänds krockkuddarnas
varningslampa.
Efter en krock ska bilbältena kontrolleras
och eventuellt bytas på en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
5
Säkerhet

106
Krockkuddar
Systemet bidrar till att öka passagerarnas
säkerhet (utom den mittre passagerarplatsen
i andra sätesraden) i händelse av en kraftig
kollision.
Krockkuddarna kompletterar bilbältena med
kraftbegränsare.
I zonerna för kollisionsavkänning finns
elektroniska sensorer som registrerar och
analyserar eventuella frontal- och sidokrockar:
-
v
id allvarliga kollisioner löser krockkuddarna
ut omedelbart och bidrar till att skydda
passagerarna i bilen ännu bättre (utom
den mittre passagerarplatsen i andra
sätesraden, beroende på utrustning). Direkt
efter kollisionen töms krockkuddarna snabbt
på luft för att inte skymma sikten eller hindra
någon att ta sig ut ur bilen,
-

i h
ändelse av en lättare kollision eller
påkörning bakifrån och i vissa situationer
då bilen välter kan det hända att
krockkuddarna inte aktiveras; i dessa fall är
det bara bilbältena som bidrar till att skydda
dig.
Krockkuddarna fungerar inte med
tändningen frånslagen.
Den här utrustningen utlöses bara en
gång. Om en andra krock skulle inträffa
(vid samma olycka eller vid en ny) kommer
krockkudden inte att utlösas.
Zoner för kollisionsavkänning
A. Frontalkrockzon.
B. Sidokrockzon.
När krockkuddarna utlöses avges lite
rök och ett ljud hörs, vilket beror på en
krutladdning i systemet.
Denna rök är inte skadlig, men kan ha en
irriterade verkan på känsliga personer.
Detonationsljudet som hörs när en eller
flera krockkuddar aktiveras kan medföra
nedsatt hörsel under en kort stund.
Krockkuddar fram
Skyddssystem som utlöses vid kraftiga
frontalkollisioner och minskar riskerna för
skador på huvud och bröstkorg hos förare och
passagerare.
Förarens krockkudde är inbyggd i rattcentrum
och frampassagerarens krockkudde sitter i
taket.
Med passagerarsoffa fram med 2 platser
skyddas även passageraren som sitter i mitten.
När krockkuddarna löser ut
Krockkuddarna löser ut utom
frampassagerarens krockkudde om den är
urkopplad vid en kraftig frontalkrock mot hela
eller en del av den främre krockzonen A i bilens
längsgående riktning i ett horisontellt plan och i
riktning bakåt i bilen.
Krockkuddarna fram blåses upp mellan
bröstkorgen och huvudet framför ratten på
förarsidan och framför instrumentbrädan
på passagerarsidan, för att dämpa rörelsen
framåt.
Säkerhet

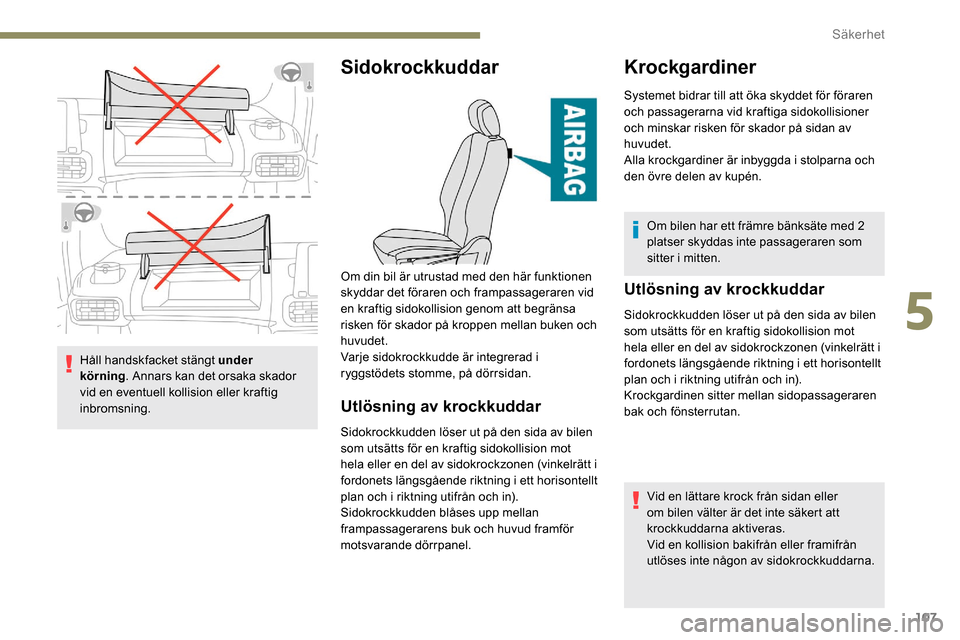

107
Håll handskfacket stängt under
körning. Annars kan det orsaka skador
vid en eventuell kollision eller kraftig
inbromsning.
Sidokrockkuddar
Utlösning av krockkuddar
Sidokrockkudden löser ut på den sida av bilen
som utsätts för en kraftig sidokollision mot
hela eller en del av sidokrockzonen (vinkelrätt i
fordonets längsgående riktning i ett horisontellt
plan och i riktning utifrån och in).
Sidokrockkudden blåses upp mellan
frampassagerarens buk och huvud framför
motsvarande dörrpanel.
Utlösning av krockkuddar
Sidokrockkudden löser ut på den sida av bilen
som utsätts för en kraftig sidokollision mot
hela eller en del av sidokrockzonen (vinkelrätt i
fordonets längsgående riktning i ett horisontellt
plan och i riktning utifrån och in).
Krockgardinen sitter mellan sidopassageraren
bak och fönsterrutan.
Vid en lättare krock från sidan eller
om bilen välter är det inte säkert att
krockkuddarna aktiveras.
Vid en kollision bakifrån eller framifrån
utlöses inte någon av sidokrockkuddarna.
Krockgardiner
Systemet bidrar till att öka skyddet för föraren
och passagerarna vid kraftiga sidokollisioner
och minskar risken för skador på sidan av
huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.Om bilen har ett främre bänksäte med 2
platser skyddas inte passageraren som
sitter i mitten.
Om din bil är utrustad med den här funktionen
skyddar det föraren och frampassageraren vid
en kraftig sidokollision genom att begränsa
risken för skador på kroppen mellan buken och
huvudet.
Varje sidokrockkudde är integrerad i
ryggstödets stomme, på dörrsidan.
5
Säkerhet

108
Råd
För att krockkuddarna ska fungera
effektivt är det viktigt att du följer
säkerhetsföreskrifterna nedan.
Ställ in sätet i normalt, upprätt läge.
Bilbältet ska vara fastspänt och rätt
justerat.
Placera ingenting mellan passagerarna
och krockkuddarna (barn, husdjur,
föremål etc.). Sätt inte fast och limma
ingenting nära krockkuddarna och inte
heller i området där de blåses upp.
Det kan orsaka allvarliga skador när
krockkuddarna blåses upp.
Placera inte föremål på instrumentbrädan.
Modifiera aldrig bilens originalutförande.
Detta gäller i synnerhet delarna direkt runt
krockkuddarna.
Efter en olycka eller om bilen har stulits
ska krockkuddssystemet kontrolleras.
Ingrepp i krockkuddssystemet får enbart
utföras på en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Även om alla säkerhetsföreskrifter följs
finns risk för personskador och lätta
brännskador på huvud, bröst och armar
om krockkuddarna löser ut. Krockkudden
blåses upp nästan momentant (inom
några millisekunder) och töms sedan
samtidigt som den evakuerar varm gas
genom hål som är avsedda för detta.Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg
inte händerna på rattnavet.
Sätt inte upp fötterna på instrumentbrädan
på passagerarsidan.
Rök inte i bilen eftersom krockkuddarna
kan ge upphov till brännskador eller
skaderisker när de blåses upp, på grund
av glöd från cigaretter eller pipa.
Ratten får aldrig demonteras, göras hål i
eller utsättas för kraftiga slag eller stötar.
Sätt inte fast något och limma inget på
varken ratten eller instrumentbrädan,
eftersom det kan leda till skador när
krockkuddarna blåses upp.
Krockgardiner
Fäst ingenting och låt ingenting hänga
från taket eftersom det kan orsaka
huvudskador när krockgardinen löser ut.
Om din bil är försedd med kur vhandtag i
taket får dessa inte demonteras. De bidrar
till att hålla fast krockgardinerna.
Sidokrockkuddar
Använd endast godkända
överdragsklädslar som är kompatibla med
sidokrockkuddarnas funktion. Vänd dig
till din PEUGEOT-återförsäljare för en
presentation av produktsortimentet med
godkända överdragsklädslar till din bil.
Fäst ingenting och låt ingenting hänga på
sätenas ryggstöd (kläder etc.). Detta kan
förorsaka skador mot bröstkorgen eller
armen då sidokrockkudden aktiveras.
Sitt inte med kroppen onödigt nära dörren.
I framdörrarnas paneler finns
sidokrocksensorer.
En skadad dörr eller oriktigt utförda
ingrepp (ändring eller reparation) på
framdörrarna eller deras innerpaneler kan
äventyra sensorernas funktion – risk för
att fel uppstår på sidokrockkuddarna!
Dessa ingrepp måste utföras av en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Säkerhet
