Peugeot Partner 2019 Ägarmanual (in Swedish)

59

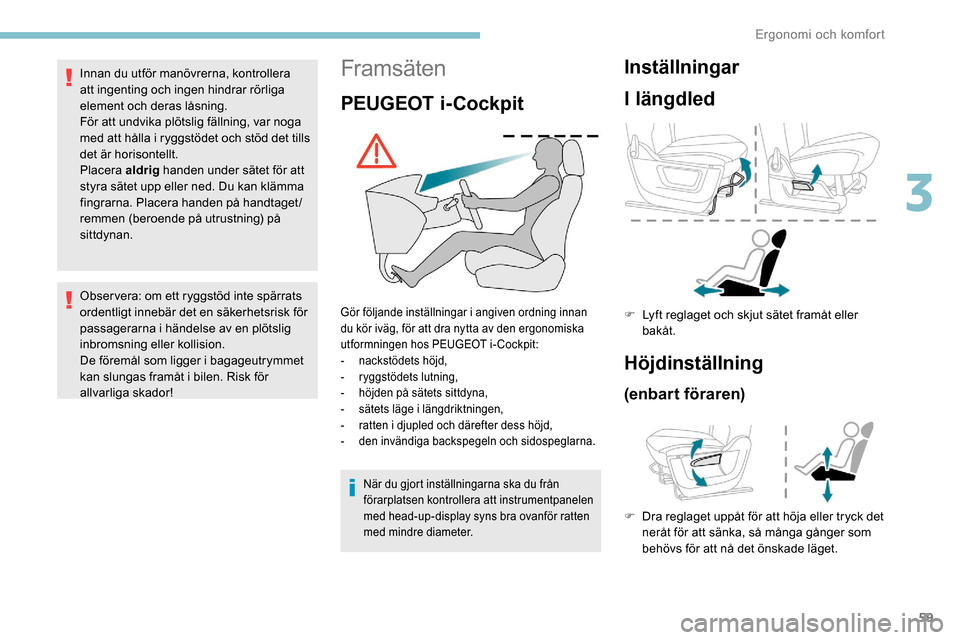

Framsäten
PEUGEOT i-Cockpit
Gör följande inställningar i angiven ordning innan
du kör iväg, för att dra nytta av den ergonomiska
utformningen hos PEUGEOT i-Cockpit:
-
n
ackstödets höjd,
-

r
yggstödets lutning,
-

h
öjden på sätets sittdyna,
-
s

ätets läge i längdriktningen,
-

r
atten i djupled och därefter dess höjd,
-
d

en invändiga backspegeln och sidospeglarna.
Innan du utför manövrerna, kontrollera
att ingenting och ingen hindrar rörliga
element och deras låsning.
För att undvika plötslig fällning, var noga
med att hålla i ryggstödet och stöd det tills
det är horisontellt.
Placera aldrig handen under sätet för att
styra sätet upp eller ned. Du kan klämma
fingrarna. Placera handen på handtaget/
remmen (beroende på utrustning) på
sittdynan.
Obser vera: om ett ryggstöd inte spärrats
ordentligt innebär det en säkerhetsrisk för
passagerarna i händelse av en plötslig
inbromsning eller kollision.
De föremål som ligger i bagageutrymmet
kan slungas framåt i bilen. Risk för
allvarliga skador!Inställningar
I längdled
Höjdinställning
(enbart föraren)
F Dra reglaget uppåt för att höja eller tryck det neråt för att sänka, så många gånger som
behövs för att nå det önskade läget.
F

L
yft reglaget och skjut sätet framåt eller
bakåt.
När du gjort inställningarna ska du från
förarplatsen kontrollera att instrumentpanelen
med head-up-display syns bra ovanför ratten
med mindre diameter.
3
Ergonomi och komfort

60
F Sätt armstödet i lodrätt läge genom att lyfta det tills det spärras fast.
F

S
änk armstödet tillbaka ned i
användningsläge.
Passagerarsätets armstöd kan tas bort.
Bor ttagning av armstödet
F

H
öj armstödet till lodrätt läge.
F

T
ryck armstödets axel mot ryggstödet.
F

H
åll kvar i detta läge och vrid armstödet
bakåt.
F

D
ra i armstödet så lossnar det från
ryggstödet.

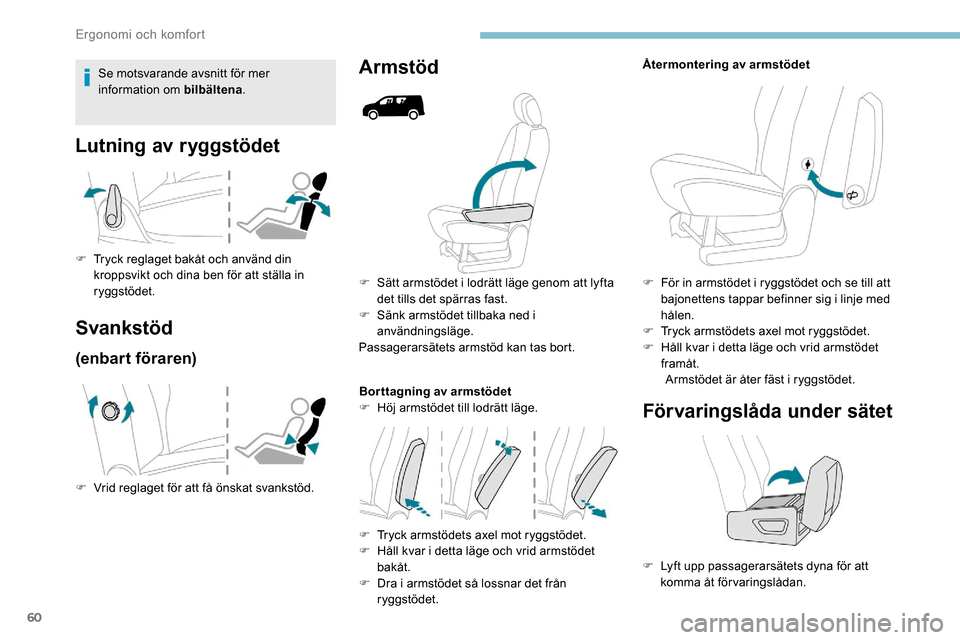

Lutning av ryggstödet
Svankstöd
(enbart föraren)
F Vrid reglaget för att få önskat svankstöd.
Armstöd
F Tryck reglaget bakåt och använd din kroppsvikt och dina ben för att ställa in
ryggstödet.
Förvaringslåda under sätet
Återmontering av armstödet
F

F
ör in armstödet i ryggstödet och se till att
bajonettens tappar befinner sig i linje med
hålen.
F

T
ryck armstödets axel mot ryggstödet.
F

H
åll kvar i detta läge och vrid armstödet
framåt. Armstödet är åter fäst i ryggstödet.
Se motsvarande avsnitt för mer
information om bilbältena
.
F

L
yft upp passagerarsätets dyna för att
komma åt förvaringslådan.
Ergonomi och komfort

61

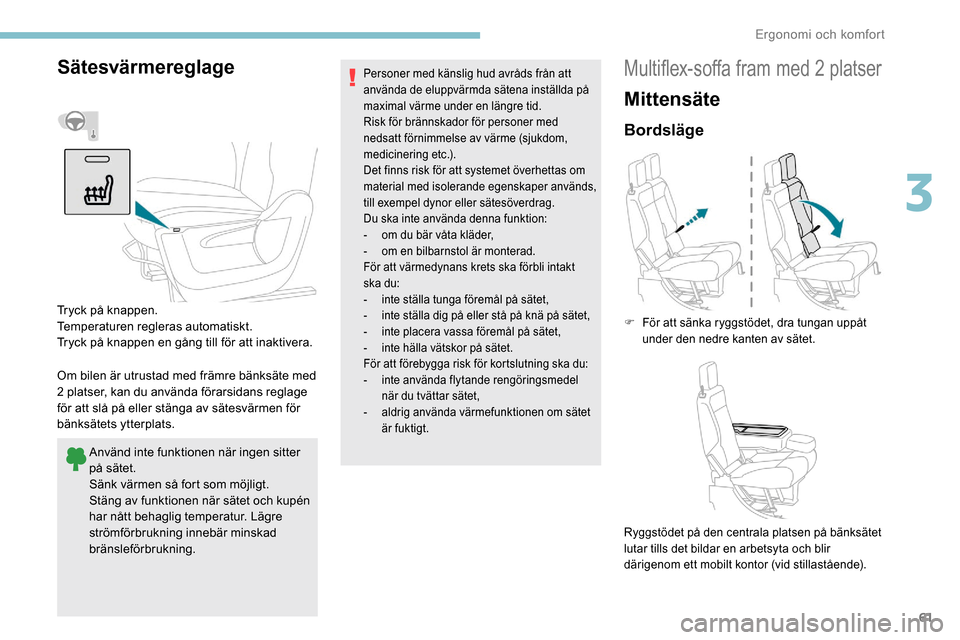

Sätesvärmereglage
Om bilen är utrustad med främre bänksäte med
2 platser, kan du använda förarsidans reglage
för att slå på eller stänga av sätesvärmen för
bänksätets ytterplats.Använd inte funktionen när ingen sitter
på sätet.
Sänk värmen så fort som möjligt.
Stäng av funktionen när sätet och kupén
har nått behaglig temperatur. Lägre
strömförbrukning innebär minskad
bränsleförbrukning.
Tryck på knappen.
Temperaturen regleras automatiskt.
Tryck på knappen en gång till för att inaktivera.
Personer med känslig hud avråds från att
använda de eluppvärmda sätena inställda på
maximal värme under en längre tid.
Risk för brännskador för personer med
nedsatt förnimmelse av värme (sjukdom,
medicinering etc.).
Det finns risk för att systemet överhettas om
material med isolerande egenskaper används,
till exempel dynor eller sätesöverdrag.
Du ska inte använda denna funktion:
-

o
m du bär våta kläder,
-

o
m en bilbarnstol är monterad.
För att värmedynans krets ska förbli intakt
ska du:
-
in

te ställa tunga föremål på sätet,
-

i
nte ställa dig på eller stå på knä på sätet,
-

i
nte placera vassa föremål på sätet,
-
in

te hälla vätskor på sätet.
För att förebygga risk för kortslutning ska du:
-
in

te använda flytande rengöringsmedel
när du tvättar sätet,
-

a
ldrig använda värmefunktionen om sätet
är fuktigt.Multiflex-soffa fram med 2 platser
Mittensäte
Bordsläge
F För att sänka ryggstödet, dra tungan uppåt under den nedre kanten av sätet.
Ryggstödet på den centrala platsen på bänksätet
lutar tills det bildar en arbetsyta och blir
därigenom ett mobilt kontor (vid stillastående).
3
Ergonomi och komfort

62

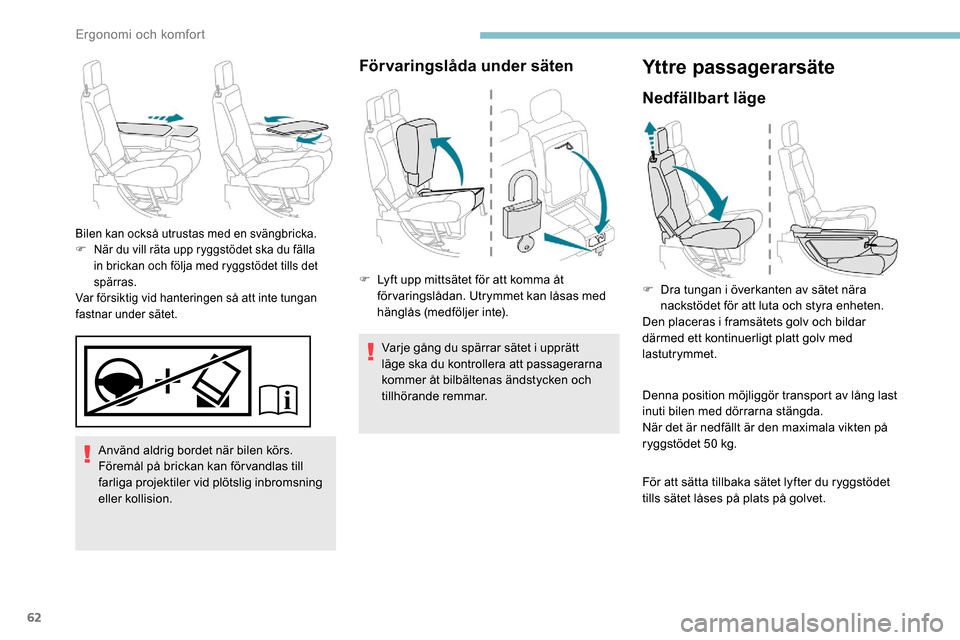

Använd aldrig bordet när bilen körs.
Föremål på brickan kan förvandlas till
farliga projektiler vid plötslig inbromsning
eller kollision.
Bilen kan också utrustas med en svängbricka.
F N är du vill räta upp ryggstödet ska du fälla
in brickan och följa med ryggstödet tills det
spärras.
Var försiktig vid hanteringen så att inte tungan
fastnar under sätet.
Varje gång du spärrar sätet i upprätt
läge ska du kontrollera att passagerarna
kommer åt bilbältenas ändstycken och
tillhörande remmar.
Yttre passagerarsäte
Nedfällbart läge
Denna position möjliggör transport av lång last
inuti bilen med dörrarna stängda.
När det är nedfällt är den maximala vikten på
ryggstödet 50
kg.
För att sätta tillbaka sätet lyfter du ryggstödet
tills sätet låses på plats på golvet.
Förvaringslåda under säten
F Lyft upp mittsätet för att komma åt förvaringslådan. Utrymmet kan låsas med
hänglås (medföljer inte). F
D ra tungan i överkanten av sätet nära
nackstödet för att luta och styra enheten.
Den placeras i framsätets golv och bildar
därmed ett kontinuerligt platt golv med
lastutrymmet.
Ergonomi och komfort

63
Placera aldrig handen under sätet för att
styra sätet upp eller ned. Du kan klämma
fingrarna.
Använd alltid remmen.
Innan du utför dessa manövrer, kontrollera
att ingenting och ingen hindrar rörliga
element och deras låsning.

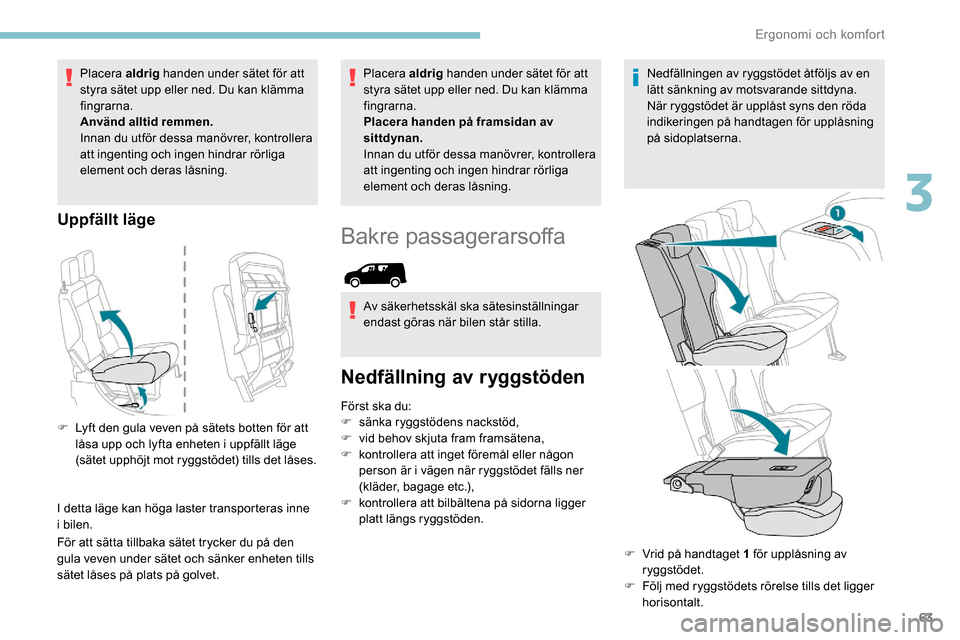

Uppfällt läge
I detta läge kan höga laster transporteras inne
i bilen.
För att sätta tillbaka sätet trycker du på den
gula veven under sätet och sänker enheten tills
sätet låses på plats på golvet. F

L
yft den gula veven på sätets botten för att
låsa upp och lyfta enheten i uppfällt läge
(sätet upphöjt mot ryggstödet) tills det låses. Placera aldrig
handen under sätet för att
styra sätet upp eller ned. Du kan klämma
fingrarna.
Placera handen på framsidan av
sittdynan.
Innan du utför dessa manövrer, kontrollera
att ingenting och ingen hindrar rörliga
element och deras låsning.
Bakre passagerarsoffa
Av säkerhetsskäl ska sätesinställningar
endast göras när bilen står stilla.
Nedfällning av ryggstöden
Först ska du:
F s änka ryggstödens nackstöd,
F

v
id behov skjuta fram framsätena,
F

k
ontrollera att inget föremål eller någon
person är i vägen när ryggstödet fälls ner
(kläder, bagage etc.),
F

k
ontrollera att bilbältena på sidorna ligger
platt längs ryggstöden. Nedfällningen av ryggstödet åtföljs av en
lätt sänkning av motsvarande sittdyna.
När ryggstödet är upplåst syns den röda
indikeringen på handtagen för upplåsning
på sidoplatserna.
F
V
rid på handtaget 1 för upplåsning av
ryggstödet.
F

F
ölj med ryggstödets rörelse tills det ligger
horisontalt.
3
Ergonomi och komfort

64

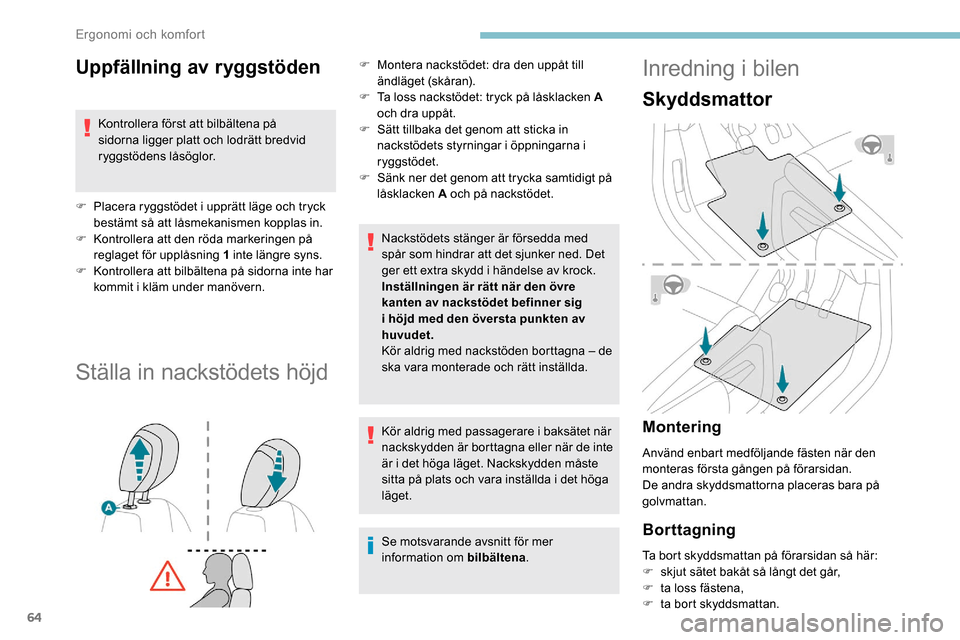

Uppfällning av ryggstöden
Kontrollera först att bilbältena på
sidorna ligger platt och lodrätt bredvid
ryggstödens låsöglor.
F

P
lacera ryggstödet i upprätt läge och tryck
bestämt så att låsmekanismen kopplas in.
F

K
ontrollera att den röda markeringen på
reglaget för upplåsning 1 inte längre syns.
F

K
ontrollera att bilbältena på sidorna inte har
kommit i kläm under manövern.
Ställa in nackstödets höjd
Nackstödets stänger är försedda med
spår som hindrar att det sjunker ned. Det
ger ett extra skydd i händelse av krock.
Inställningen är rätt när den övre
kanten av nackstödet befinner sig
i höjd med den översta punkten av
huvudet.
Kör aldrig med nackstöden borttagna – de
ska vara monterade och rätt inställda.
Kör aldrig med passagerare i baksätet när
nackskydden är borttagna eller när de inte
är i det höga läget. Nackskydden måste
sitta på plats och vara inställda i det höga
läget.
Se motsvarande avsnitt för mer
information om bilbältena .
F

M
ontera nackstödet: dra den uppåt till
ändläget (skåran).
F

T
a loss nackstödet: tryck på låsklacken A
och dra uppåt.
F

S
ätt tillbaka det genom att sticka in
nackstödets styrningar i öppningarna i
ryggstödet.
F

S
änk ner det genom att trycka samtidigt på
låsklacken A och på nackstödet.
Inredning i bilen
Skyddsmattor
Montering
Använd enbart medföljande fästen när den
monteras första gången på förarsidan.
De andra skyddsmattorna placeras bara på
golvmattan.
Borttagning
Ta bort skyddsmattan på förarsidan så här:
F s kjut sätet bakåt så långt det går,
F

t
a loss fästena,
F

t
a bort skyddsmattan.
Ergonomi och komfort

65

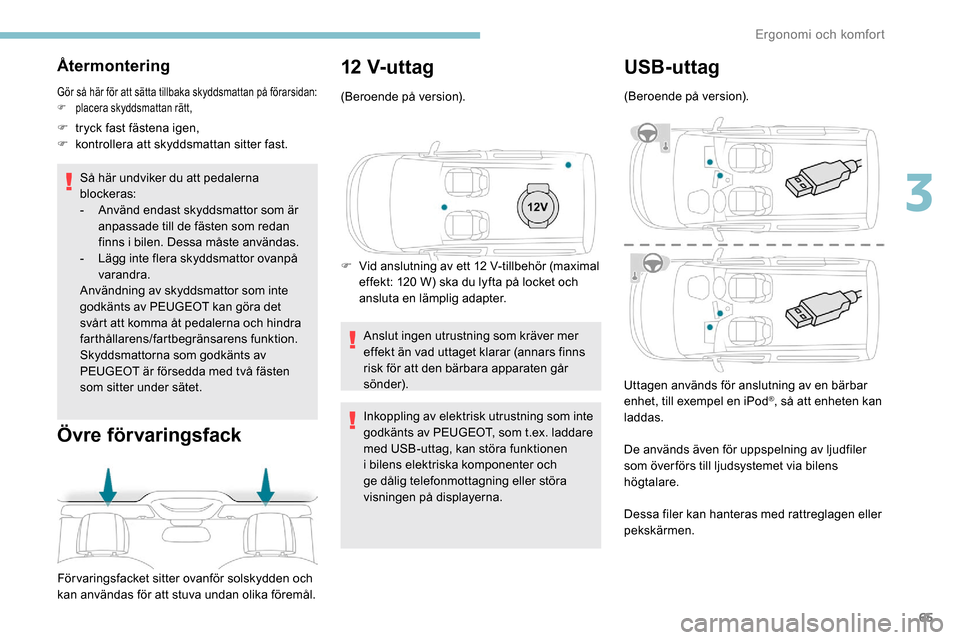

Återmontering
Gör så här för att sätta tillbaka skyddsmattan på förarsidan:
F p lacera skyddsmattan rätt,
F tryck fast fästena igen,
F k ontrollera att skyddsmattan sitter fast.
Så här undviker du att pedalerna
blockeras:
-

A
nvänd endast skyddsmattor som är
anpassade till de fästen som redan
finns i bilen. Dessa måste användas.
-

L
ägg inte flera skyddsmattor ovanpå
varandra.
Användning av skyddsmattor som inte
godkänts av PEUGEOT kan göra det
svårt att komma åt pedalerna och hindra
farthållarens/fartbegränsarens funktion.
Skyddsmattorna som godkänts av
PEUGEOT är försedda med två fästen
som sitter under sätet.
Övre förvaringsfack
För varingsfacket sitter ovanför solskydden och
kan användas för att stuva undan olika föremål.
12 V- u t t ag
(Beroende på version).
F
V
id anslutning av ett 12 V-tillbehör (maximal
effekt: 120
W) ska du lyfta på locket och
ansluta en lämplig adapter.
Anslut ingen utrustning som kräver mer
effekt än vad uttaget klarar (annars finns
risk för att den bärbara apparaten går
sönder).
Inkoppling av elektrisk utrustning som inte
godkänts av PEUGEOT, som t.ex.
laddare
med USB-uttag, kan störa funktionen
i bilens elektriska komponenter och
ge dålig telefonmottagning eller störa
visningen på displayerna.
USB-uttag
(Beroende på version).
Uttagen används för anslutning av en bärbar
enhet, till exempel en iPod
®, så att enheten kan
laddas.
De används även för uppspelning av ljudfiler
som över förs till ljudsystemet via bilens
högtalare.
Dessa filer kan hanteras med rattreglagen eller
pekskärmen.
3
Ergonomi och komfort

66
AC 220V
50Hz120W
220 V/50 Hz-uttag
220 V/50 Hz-uttag (maxeffekt: 120 W) finns på
s idan av förvaringslådan i mitten.
Uttaget fungerar när motorn är igång, samt i
STOP-läget i bilar med Stop & Start.
F

T
a bort locket.
F

K
ontrollera att kontrollampan lyser grönt.
F

A
nslut din multimediautrustning eller
någon annan elutrustning (telefonladdare,
bärbar dator, CD-DVD-spelare, värmare för
vällingflaska etc.).
Den bärbara enheten laddas automatiskt
när den ansluts till USB-porten.
Ett meddelande visas om
strömförbrukningen i den bärbara enheten
överstiger uttagets kapacitet.
Se avsnittet Ljud och multimedia
för
mer information om hur du använder
utrustningen.
De används även för att ansluta en
smartphone via MirrorLink
TM, Android
Auto® eller CarPlay®, så att vissa av
dess appar ska kunna användas på
pekskärmen.
Om ett funktionsfel uppstår blinkar den gröna
lampan.
Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad utföra en kontroll. Anslut en utrustning åt gången till uttaget
(ingen förlängningskabel eller förgrening).
Anslut endast utrustningar med
isoleringsklass II (anges på utrustningen).
Använd inte apparater med metallhölje
(elektrisk rakapparat etc.).
Av säkerhetsskäl, vid för hög elförbrukning
och då elsystemet i fordonet så
kräver (speciella väderförhållanden,
överbelastning av elsystemet etc.) bryts
elmatningen till uttaget. I så fall släcks den
gröna kontrollampan.
Trådlös smarttelefonladdare
Den används för trådlös laddning av mobila
enheter, t.ex.
smarta mobiltelefoner, via en
magnetisk induktionsprincip enligt standarden
Q i 1.1.
Den bärbara enheten som ska laddas måste
vara kompatibel med Qi-standarden, antingen
genom sin konstruktion eller genom ett
kompatibelt etui eller hölje.
Laddningsområdet anges med symbolen Qi.
För bästa resultat ska en kabel från tillverkaren
eller som har godkänts av tillverkaren
användas.
Dessa appar kan hanteras med rattreglagen
eller ljudsystemet.
Ergonomi och komfort

67
Laddning
F Kontrollera först att inga föremål ligger i laddningsområdet.
F

P
lacera utrustningen mitt i
laddningsområdet.
Systemet är bara avsett att ladda en
bärbar enhet åt gången.
F

S
å fort utrustningen detekteras, tänds
laddarens kontrollampa och lyser med grönt
sken.
F

L
addningen av den bärbara enhetens
batteri börjar omedelbart.
F

S
å snart den bärbara enhetens batteri är
fulladdat slocknar laddarens kontrollampa. Låt inga metallföremål (mynt,
nycklar, fjärrkontroll etc.) befinna sig i
laddningsområdet när enheten laddas.
Det finns risk för överhettning eller att
laddningen inte genomförs.Kontroll av funktionen
Kontrollampans status anger på vilket sätt
laddaren fungerar.
Kontrollampans
statusBetydelse
Släckt Motorn avstängd.
Ingen kompatibel
utrustning har detekterats.
Laddningen är avslutad.
Grönt fast sken Detektering av en kompatibel utrustning.
Laddning pågår.
Orange
blinkande sken
Detektering av ett främmande
föremål i laddningsområdet.
Utrustningen är dåligt
centrerad i laddningsområdet.
Laststopp
Om kontrollampan är tänd och lyser orange:
- t a bort den bärbara enheten och sätt tillbaka
den mitt i laddningsområdet.
eller
-

t
a bort utrustningen och försök igen en
kvart senare.
Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera systemet om
problemet kvarstår.
Beskrivning av funktionen
Laddaren fungerar med motorn igång och när
funktionen Stop & Start är i läge STOP.
Laddningen hanteras av din smartphone.
För versioner med det nyckelfria lås- och
startsystemet kan laddarens funktion avbrytas
om en dörr öppnas eller tändningen slås ifrån. Orange fast
sken
Funktionsstörning
i utrustningens
laddningsmätare.
Alltför hög temperatur i
utrustningens batteri.
Funktionsstörning i
laddaren.
3

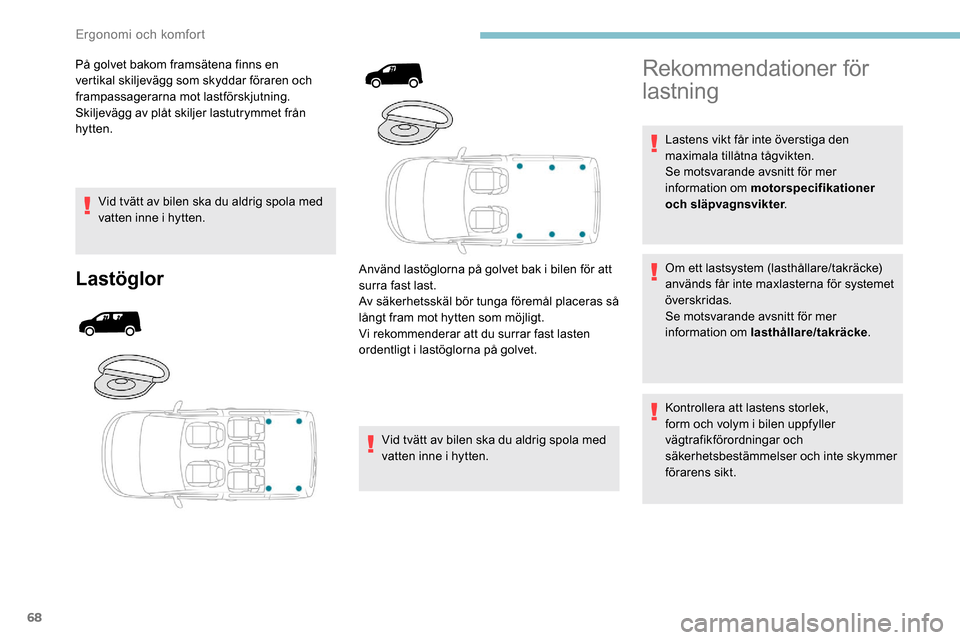

Ergonomi och komfort

68
På golvet bakom framsätena finns en
vertikal skiljevägg som skyddar föraren och
frampassagerarna mot lastförskjutning.
Skiljevägg av plåt skiljer lastutrymmet från
hytten.Vid tvätt av bilen ska du aldrig spola med
vatten inne i hytten.
LastöglorAnvänd lastöglorna på golvet bak i bilen för att
surra fast last.
Av säkerhetsskäl bör tunga föremål placeras så
långt fram mot hytten som möjligt.
Vi rekommenderar att du surrar fast lasten
ordentligt i lastöglorna på golvet.
Vid tvätt av bilen ska du aldrig spola med
vatten inne i hytten.
Rekommendationer för
lastning
Lastens vikt får inte överstiga den
maximala tillåtna tågvikten.
Se motsvarande avsnitt för mer
information om motorspecifikationer
och släpvagnsvikter .
Om ett lastsystem (lasthållare/takräcke)
används får inte maxlasterna för systemet
överskridas.
Se motsvarande avsnitt för mer
information om lasthållare/takräcke .
Kontrollera att lastens storlek,
form och volym i bilen uppfyller
vägtrafikförordningar och
säkerhetsbestämmelser och inte skymmer
förarens sikt.
Ergonomi och komfort
