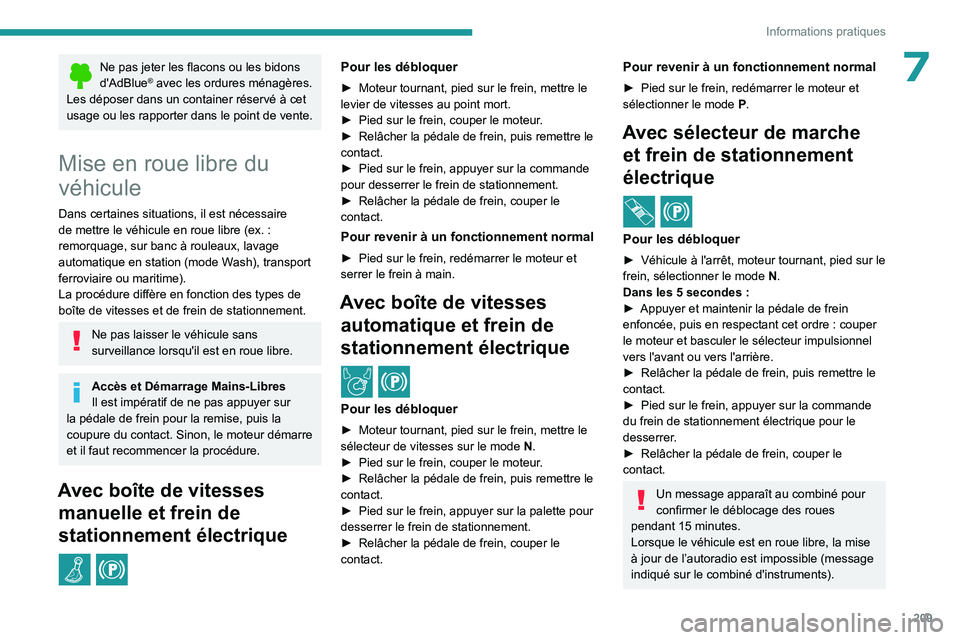

209
Informations pratiques
7Ne pas jeter les flacons ou les bidons
d'AdBlue® avec les ordures ménagères.
Les déposer dans un container réservé à cet
usage ou les rapporter dans le point de vente.
Mise en roue libre du
véhicule
Dans certaines situations, il est nécessaire
de mettre le véhicule en roue libre (ex. :
remorquage, sur banc à rouleaux, lavage
automatique en station (mode Wash), transport
ferroviaire ou maritime).
La procédure diffère en fonction des types de
boîte de vitesses et de frein de stationnement.
Ne pas laisser le véhicule sans
surveillance lorsqu'il est en roue libre.
Accès et Démarrage Mains-Libres
Il est impératif de ne pas appuyer sur
la pédale de frein pour la remise, puis la
coupure du contact. Sinon, le moteur démarre
et il faut recommencer la procédure.
Avec boîte de vitesses manuelle et frein de
stationnement électrique
/
Pour les débloquer
► Moteur tournant, pied sur le frein, mettre le
levier de vitesses au point mort.
►

Pied sur le frein, couper le moteur
.
►

Relâcher la pédale de frein, puis remettre le
contact.
►


Pied sur le frein, appuyer sur la commande
pour desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur et
serrer le frein à main.
Avec boîte de vitesses automatique et frein de
stationnement électrique
/
Pour les débloquer
► Moteur tournant, pied sur le frein, mettre le
sélecteur de vitesses sur le mode N .
►

Pied sur le frein, couper le moteur
.
►

Relâcher la pédale de frein, puis remettre le
contact.
►


Pied sur le frein, appuyer sur la palette pour
desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur et
sélectionner le mode P .
Avec sélecteur de marche et frein de stationnement
électrique
/
Pour les débloquer
► Véhicule à l'arrêt, moteur tournant, pied sur le
frein, sélectionner le mode N .
Dans les 5
secondes :
►

Appuyer et maintenir la pédale de frein
enfoncée, puis en respectant cet ordre

: couper
le moteur et basculer le sélecteur impulsionnel
vers l'avant ou vers l'arrière.
►

Relâcher la pédale de frein, puis remettre le
contact.
►


Pied sur le frein, appuyer sur la commande
du frein de stationnement électrique pour le
desserrer

.
►

Relâcher la pédale de frein, couper le
contact.
Un message apparaît au combiné pour
confirmer le déblocage des roues
pendant 15
minutes.
Lorsque le véhicule est en roue libre, la mise
à jour de l’autoradio est impossible (message
indiqué sur le combiné d'instruments).

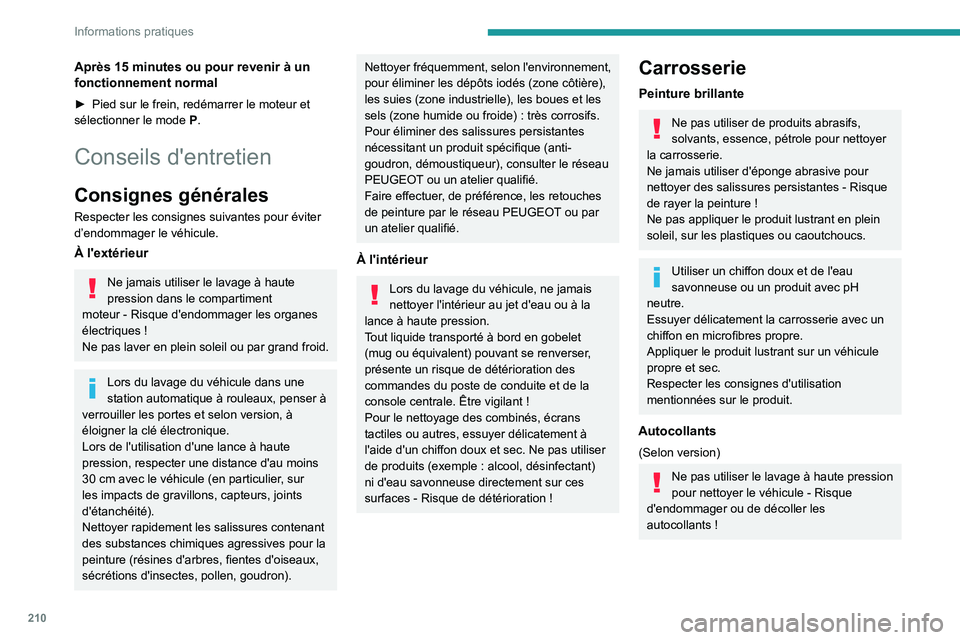

210
Informations pratiques
Après 15 minutes ou pour revenir à un
fonctionnement normal
► Pied sur le frein, redémarrer le moteur et
sélectionner le mode P .
Conseils d'entretien
Consignes générales
Respecter les consignes suivantes pour éviter
d’endommager le véhicule.
À l'extérieur
Ne jamais utiliser le lavage à haute
pression dans le compartiment
moteur
- Risque d'endommager les organes
électriques
!
Ne pas laver en plein soleil ou par grand froid.
Lors du lavage du véhicule dans une
station automatique à rouleaux, penser à
verrouiller les portes et selon version, à
éloigner la clé électronique.
Lors de l'utilisation d'une lance à haute
pression, respecter une distance d'au moins
30

cm avec le véhicule (en particulier, sur
les impacts de gravillons, capteurs, joints
d'étanchéité).
Nettoyer rapidement les salissures contenant
des substances chimiques agressives pour la
peinture (résines d'arbres, fientes d'oiseaux,
sécrétions d'insectes, pollen, goudron).
Nettoyer fréquemment, selon l'environnement,
pour éliminer les dépôts iodés (zone côtière),
les suies (zone industrielle), les boues et les
sels (zone humide ou froide)
: très corrosifs.
Pour éliminer des salissures persistantes
nécessitant un produit spécifique (anti-
goudron, démoustiqueur), consulter le réseau
PEUGEOT ou un atelier qualifié.
Faire effectuer, de préférence, les retouches
de peinture par le réseau PEUGEOT ou par
un atelier qualifié.
À l'intérieur
Lors du lavage du véhicule, ne jamais
nettoyer l'intérieur au jet d'eau ou à la
lance à haute pression.
Tout liquide transporté à bord en gobelet
(mug ou équivalent) pouvant se renverser,
présente un risque de détérioration des
commandes du poste de conduite et de la
console centrale. Être vigilant
!
Pour le nettoyage des combinés, écrans
tactiles ou autres, essuyer délicatement à
l'aide d'un chiffon doux et sec. Ne pas utiliser
de produits (exemple
: alcool, désinfectant)
ni d'eau savonneuse directement sur ces
surfaces
- Risque de détérioration !
Carrosserie
Peinture brillante
Ne pas utiliser de produits abrasifs,
solvants, essence, pétrole pour nettoyer
la carrosserie.
Ne jamais utiliser d'éponge abrasive pour
nettoyer des salissures persistantes
- Risque
de rayer la peinture
!
Ne pas appliquer le produit lustrant en plein
soleil, sur les plastiques ou caoutchoucs.
Utiliser un chiffon doux et de l'eau
savonneuse ou un produit avec pH
neutre.
Essuyer délicatement la carrosserie avec un
chiffon en microfibres propre.
Appliquer le produit lustrant sur un véhicule
propre et sec.
Respecter les consignes d'utilisation
mentionnées sur le produit.
Autocollants
(Selon version)
Ne pas utiliser le lavage à haute pression
pour nettoyer le véhicule - Risque
d'endommager ou de décoller les
autocollants
!

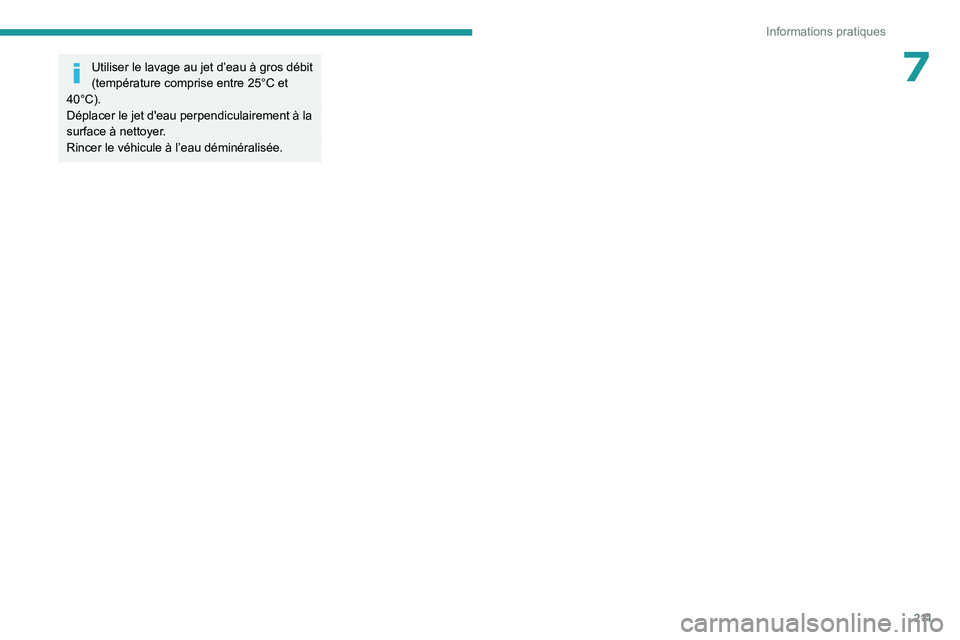

2 11
Informations pratiques
7Utiliser le lavage au jet d’eau à gros débit
(température comprise entre 25°C et
40°C).
Déplacer le jet d'eau perpendiculairement à la
surface à nettoyer.
Rincer le véhicule à l’eau déminéralisée.

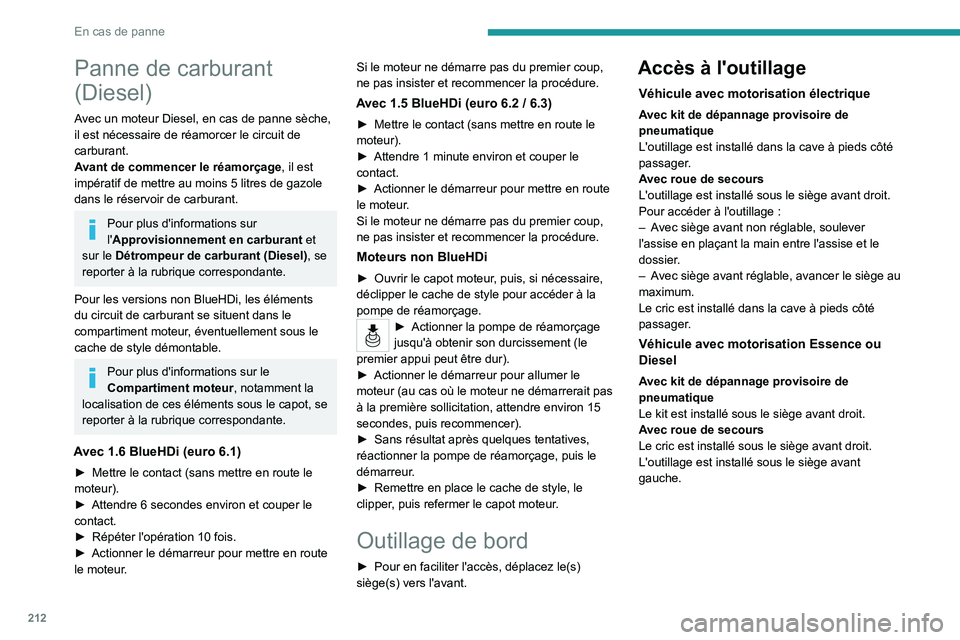

212
En cas de panne
Panne de carburant
(Diesel)
Avec un moteur Diesel, en cas de panne sèche,
il est nécessaire de réamorcer le circuit de
carburant.
Avant de commencer le réamorçage, il est
impératif de mettre au moins 5
litres de gazole
dans le réservoir de carburant.
Pour plus d'informations sur
l'Approvisionnement en carburant et
sur le Détrompeur de carburant (Diesel) , se
reporter à la rubrique correspondante.
Pour les versions non BlueHDi, les éléments
du circuit de carburant se situent dans le
compartiment moteur, éventuellement sous le
cache de style démontable.
Pour plus d'informations sur le
Compartiment moteur, notamment la
localisation de ces éléments sous le capot, se
reporter à la rubrique correspondante.
Avec 1.6 BlueHDi (euro 6.1)
► Mettre le contact (sans mettre en route le
moteur).
►

Attendre 6
secondes environ et couper le
contact.
►

Répéter l'opération 10
fois.
►

Actionner le démarreur pour mettre en route
le moteur

. Si le moteur ne démarre pas du premier coup,
ne pas insister et recommencer la procédure.
Avec 1.5 BlueHDi (euro 6.2 / 6.3)
► Mettre le contact (sans mettre en route le
moteur).
►

Attendre 1
minute environ et couper le
contact.
►

Actionner le démarreur pour mettre en route
le moteur

.
Si le moteur ne démarre pas du premier coup,
ne pas insister et recommencer la procédure.
Moteurs non BlueHDi
► Ouvrir le capot moteur , puis, si nécessaire,
déclipper le cache de style pour accéder à la
pompe de réamorçage.
► Actionner la pompe de réamorçage
jusqu'à obtenir son durcissement (le
premier appui peut être dur).
►

Actionner le démarreur pour allumer le
moteur (au cas où le moteur ne démarrerait pas
à la première sollicitation, attendre environ 15
secondes, puis recommencer).
►


Sans résultat après quelques tentatives,
réactionner la pompe de réamorçage, puis le
démarreur

.
►

Remettre en place le cache de style, le
clipper

, puis refermer le capot moteur.
Outillage de bord
► Pour en faciliter l'accès, déplacez le(s)
siège(s) vers l'avant.
Accès à l'outillage
Véhicule avec motorisation électrique
Avec kit de dépannage provisoire de
pneumatique
L'outillage est installé dans la cave à pieds côté
passager.
Avec roue de secours
L'outillage est installé sous le siège avant droit.
Pour accéder à l'outillage
:
–

A
vec siège avant non réglable, soulever
l'assise en plaçant la main entre l'assise et le
dossier.
–

A
vec siège avant réglable, avancer le siège au
maximum.
Le cric est installé dans la cave à pieds côté
passager.
Véhicule avec motorisation Essence ou
Diesel
Avec kit de dépannage provisoire de
pneumatique
Le kit est installé sous le siège avant droit.
Avec roue de secours
Le cric est installé sous le siège avant droit.
L'outillage est installé sous le siège avant
gauche.

213
En cas de panne

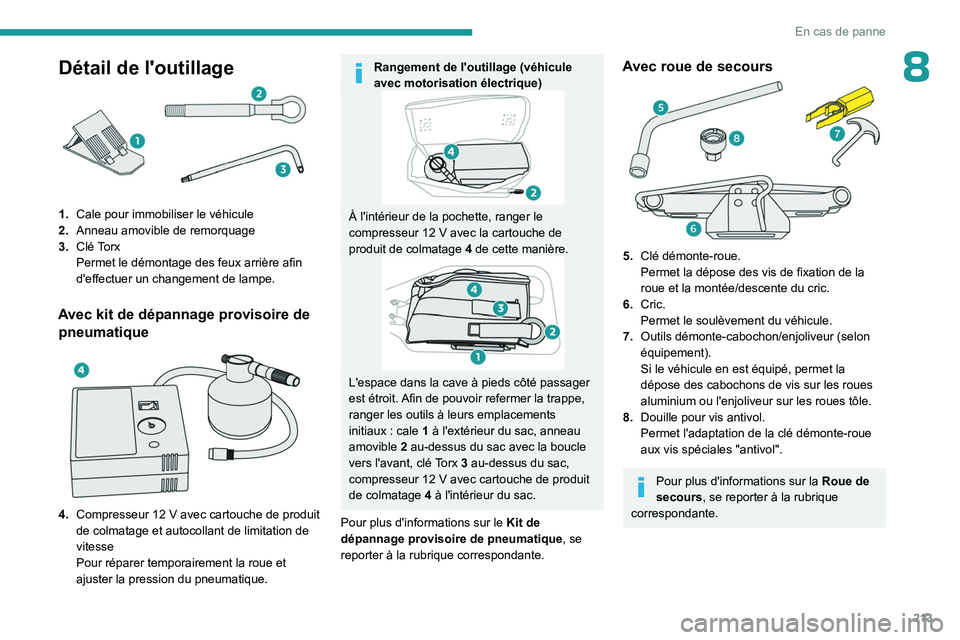

8Détail de l'outillage
1.Cale pour immobiliser le véhicule
2. Anneau amovible de remorquage
3. Clé Torx
Permet le démontage des feux arrière afin
d'effectuer un changement de lampe.
Avec kit de dépannage provisoire de
pneumatique


4. Compresseur 12 V avec cartouche de produit
de colmatage et autocollant de limitation de
vitesse
Pour réparer temporairement la roue et
ajuster la pression du pneumatique.
Rangement de l'outillage (véhicule
avec motorisation électrique)
À l'intérieur de la pochette, ranger le
compresseur 12 V avec la cartouche de
produit de colmatage 4 de cette manière.
L'espace dans la cave à pieds côté passager
est étroit. Afin de pouvoir refermer la trappe,
ranger les outils à leurs emplacements
initiaux
: cale 1 à l'extérieur du sac, anneau
amovible 2 au-dessus du sac avec la boucle
vers l'avant, clé Torx 3 au-dessus du sac,
compresseur 12
V avec cartouche de produit
de colmatage 4 à l'intérieur du sac.
Pour plus d'informations sur le Kit de
dépannage provisoire de pneumatique , se
reporter à la rubrique correspondante.
Avec roue de secours
5. Clé démonte-roue.
Permet la dépose des vis de fixation de la
roue et la montée/descente du cric.
6. Cric.
Permet le soulèvement du véhicule.
7. Outils démonte-cabochon/enjoliveur (selon
équipement).
Si le véhicule en est équipé, permet la
dépose des cabochons de vis sur les roues
aluminium ou l'enjoliveur sur les roues tôle.
8. Douille pour vis antivol.
Permet l'adaptation de la clé démonte-roue
aux vis spéciales "antivol".
Pour plus d'informations sur la Roue de
secours, se reporter à la rubrique
correspondante.

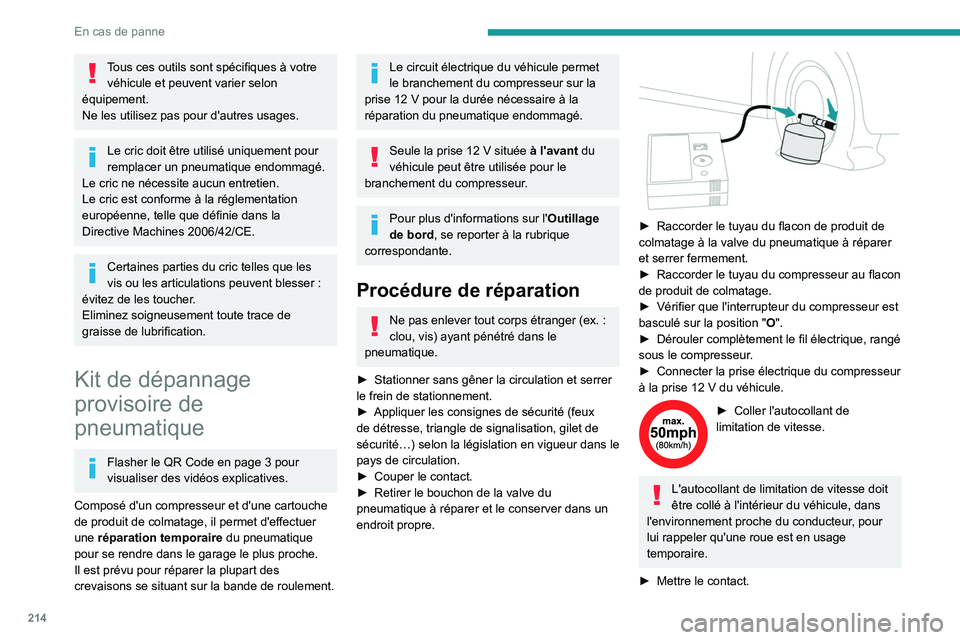

214
En cas de panne
Tous ces outils sont spécifiques à votre véhicule et peuvent varier selon
équipement.
Ne les utilisez pas pour d'autres usages.
Le cric doit être utilisé uniquement pour
remplacer un pneumatique endommagé.
Le cric ne nécessite aucun entretien.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
Certaines parties du cric telles que les
vis ou les articulations peuvent blesser :
évitez de les toucher.
Eliminez soigneusement toute trace de
graisse de lubrification.
Kit de dépannage
provisoire de
pneumatique
Flasher le QR Code en page 3 pour
visualiser des vidéos explicatives.
Composé d'un compresseur et d'une cartouche
de produit de colmatage, il permet d'effectuer
une
réparation temporaire du pneumatique
pour se rendre dans le garage le plus proche.
Il est prévu pour réparer la plupart des
crevaisons se situant sur la bande de roulement.
Le circuit électrique du véhicule permet
le branchement du compresseur sur la
prise 12
V pour la durée nécessaire à la
réparation du pneumatique endommagé.
Seule la prise 12 V située à l'avant du
véhicule peut être utilisée pour le
branchement du compresseur.
Pour plus d'informations sur l' Outillage
de bord, se reporter à la rubrique
correspondante.
Procédure de réparation
Ne pas enlever tout corps étranger (ex. :
clou, vis) ayant pénétré dans le
pneumatique.
►

Stationner sans gêner la circulation et serrer
le frein de stationnement.
►


Appliquer les consignes de sécurité

(feux
de détresse, triangle de signalisation, gilet de
sécurité…) selon la législation en vigueur dans le
pays de circulation.
►

Couper le contact.
►


Retirer le bouchon de la valve du
pneumatique à réparer et le conserver dans un
endroit propre.


► Raccorder le tuyau du flacon de produit de
colmatage à la valve du pneumatique à réparer
et serrer fermement.
►

Raccorder le tuyau du compresseur au flacon
de produit de colmatage.
►


Vérifier que l'interrupteur du compresseur est
basculé sur la position

"O".
►

Dérouler complètement le fil électrique, rangé
sous le compresseur

.
►

Connecter la prise électrique du compresseur
à la prise 12

V du véhicule.
► Coller l'autocollant de
limitation de vitesse.
L'autocollant de limitation de vitesse doit
être collé à l'intérieur du véhicule, dans
l'environnement proche du conducteur, pour
lui rappeler qu'une roue est en usage
temporaire.
►

Mettre le contact.

215
En cas de panne
8

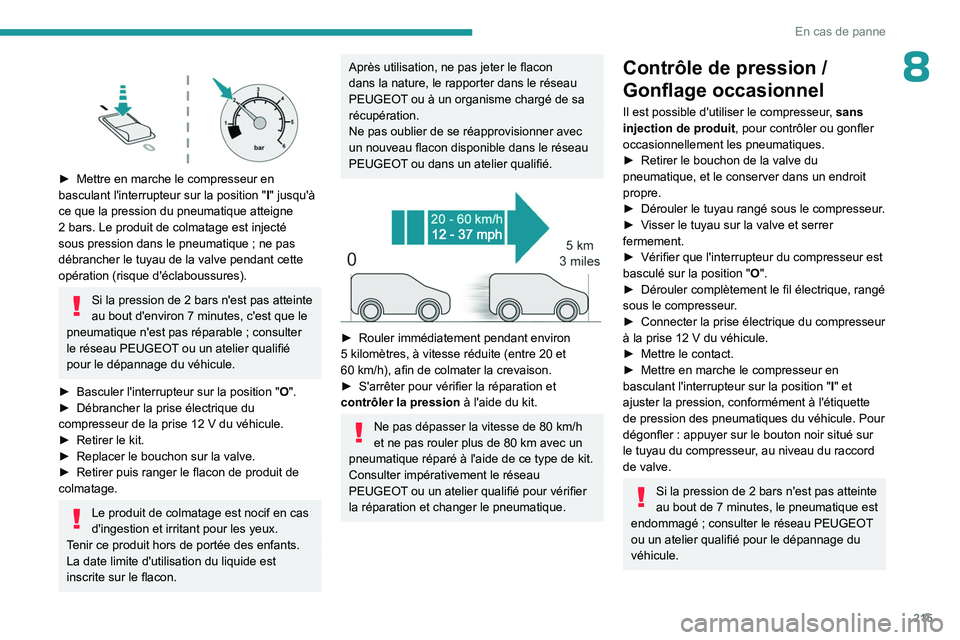

► Mettre en marche le compresseur en
basculant l'interrupteur sur la position "I" jusqu'à
ce que la pression du pneumatique atteigne
2
bars. Le produit de colmatage est injecté
sous pression dans le pneumatique
; ne pas
débrancher le tuyau de la valve pendant cette
opération (risque d'éclaboussures).
Si la pression de 2 bars n'est pas atteinte
au bout d'environ 7 minutes, c'est que le
pneumatique n'est pas réparable
; consulter
le réseau PEUGEOT ou un atelier qualifié
pour le dépannage du véhicule.
►

Basculer l'interrupteur sur la position
"O".
►

Débrancher la prise électrique du
compresseur de la prise 12

V du véhicule.
►

Retirer le kit.
►


Replacer le bouchon sur la valve.
►


Retirer puis ranger le flacon de produit de
colmatage.
Le produit de colmatage est nocif en cas
d'ingestion et irritant pour les yeux.
Tenir ce produit hors de portée des enfants.
La date limite d'utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne pas jeter le flacon
dans la nature, le rapporter dans le réseau
PEUGEOT ou à un organisme chargé de sa
récupération.
Ne pas oublier de se réapprovisionner avec
un nouveau flacon disponible dans le réseau
PEUGEOT ou dans un atelier qualifié.


► Rouler immédiatement pendant environ
5 kilomètres, à vitesse réduite (entre 20 et
60
km/h), afin de colmater la crevaison.
►

S'arrêter pour vérifier la réparation et
contrôler la pression

à l'aide du kit.
Ne pas dépasser la vitesse de 80 km/h
et ne pas rouler plus de 80 km avec un
pneumatique réparé à l'aide de ce type de kit.
Consulter impérativement le réseau
PEUGEOT ou un atelier qualifié pour vérifier
la réparation et changer le pneumatique.
Contrôle de pression /
Gonflage occasionnel
Il est possible d'utiliser le compresseur, sans
injection de produit , pour contrôler ou gonfler
occasionnellement les pneumatiques.
►

Retirer le bouchon de la valve du
pneumatique, et le conserver dans un endroit
propre.
►


Dérouler le tuyau rangé sous le compresseur
.
►

V
isser le tuyau sur la valve et serrer
fermement.
►

Vérifier que l'interrupteur du compresseur est
basculé sur la position

"O".
►

Dérouler complètement le fil électrique, rangé
sous le compresseur

.
►

Connecter la prise électrique du compresseur
à la prise 12

V du véhicule.
►

Mettre le contact.
►


Mettre en marche le compresseur en
basculant l'interrupteur sur la position

"I" et
ajuster la pression, conformément à l'étiquette
de pression des pneumatiques du véhicule. Pour
dégonfler
: appuyer sur le bouton noir situé sur
le tuyau du compresseur, au niveau du raccord
de valve.
Si la pression de 2 bars n'est pas atteinte
au bout de 7 minutes, le pneumatique est
endommagé
; consulter le réseau PEUGEOT
ou un atelier qualifié pour le dépannage du
véhicule.

216
En cas de panne

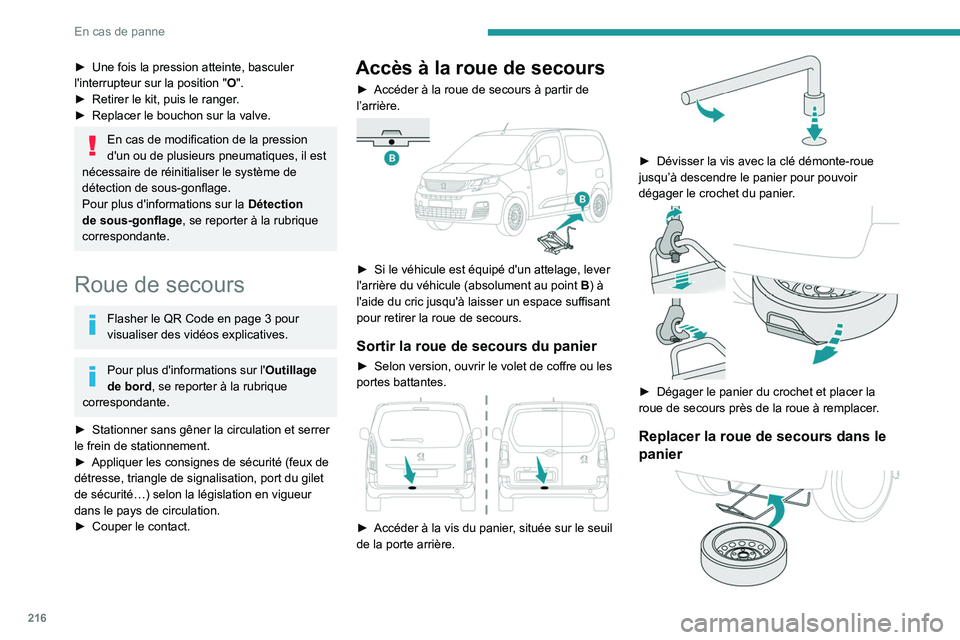

► Une fois la pression atteinte, basculer
l'interrupteur sur la position "O".
►

Retirer le kit, puis le ranger
.
►

Replacer le bouchon sur la valve.
En cas de modification de la pression
d'un ou de plusieurs pneumatiques, il est
nécessaire de réinitialiser le système de
détection de sous-gonflage.
Pour plus d'informations sur la Détection
de sous-gonflage , se reporter à la rubrique
correspondante.
Roue de secours
Flasher le QR Code en page 3 pour
visualiser des vidéos explicatives.
Pour plus d'informations sur l' Outillage
de bord, se reporter à la rubrique
correspondante.
►

Stationner sans gêner la circulation et serrer
le frein de stationnement.
►


Appliquer les consignes de sécurité

(feux de
détresse, triangle de signalisation, port du gilet
de sécurité…) selon la législation en vigueur
dans le pays de circulation.
►

Couper le contact.
Accès à la roue de secours
► Accéder à la roue de secours à partir de
l’arrière.


► Si le véhicule est équipé d'un attelage, lever
l'arrière du véhicule (absolument au point B
) à
l'aide du cric jusqu'à laisser un espace suffisant
pour retirer la roue de secours.
Sortir la roue de secours du panier
► Selon version, ouvrir le volet de coffre ou les
portes battantes.


► Accéder à la vis du panier , située sur le seuil
de la porte arrière.


► Dévisser la vis avec la clé démonte-roue
jusqu’à descendre le panier pour pouvoir
dégager le crochet du panier
.


► Dégager le panier du crochet et placer la
roue de secours près de la roue à remplacer .
Replacer la roue de secours dans le
panier

217
En cas de panne

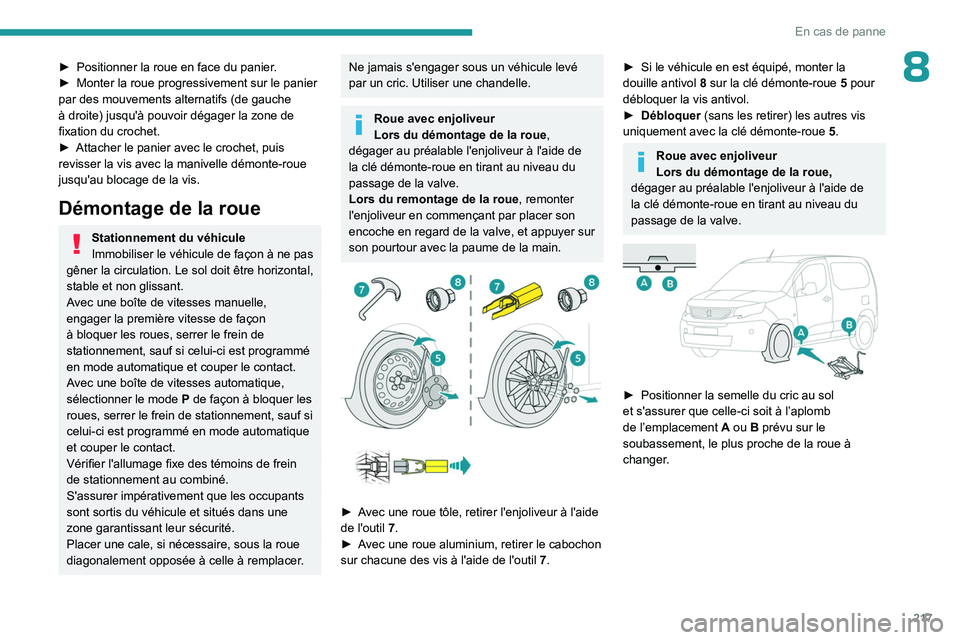

8► Positionner la roue en face du panier.
► Monter la roue progressivement sur le panier
par des mouvements alternatifs (de gauche
à droite) jusqu'à pouvoir dégager la zone de
fixation du crochet.
►

Attacher le panier avec le crochet, puis
revisser la vis avec la manivelle démonte-roue
jusqu'au blocage de la vis.
Démontage de la roue
Stationnement du véhicule
Immobiliser le véhicule de façon à ne pas
gêner la circulation. Le sol doit être horizontal,
stable et non glissant.
Avec une boîte de vitesses manuelle,
engager la première vitesse de façon
à bloquer les roues, serrer le frein de
stationnement, sauf si celui-ci est programmé
en mode automatique et couper le contact.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
de façon à bloquer les
roues, serrer le frein de stationnement, sauf si
celui-ci est programmé en mode automatique
et couper le contact.
Vérifier l'allumage fixe des témoins de frein
de stationnement au combiné.
S'assurer impérativement que les occupants
sont sortis du véhicule et situés dans une
zone garantissant leur sécurité.
Placer une cale, si nécessaire, sous la roue
diagonalement opposée à celle à remplacer.
Ne jamais s'engager sous un véhicule levé
par un cric. Utiliser une chandelle.
Roue avec enjoliveur
Lors du démontage de la roue ,
dégager au préalable l'enjoliveur à l'aide de
la clé démonte-roue en tirant au niveau du
passage de la valve.
Lors du remontage de la roue , remonter
l'enjoliveur en commençant par placer son
encoche en regard de la valve, et appuyer sur
son pourtour avec la paume de la main.


► Avec une roue tôle, retirer l'enjoliveur à l'aide
de l'outil 7.
►

A
vec une roue aluminium, retirer le cabochon
sur chacune des vis à l'aide de l'outil

7
.
► Si le véhicule en est équipé, monter la
douille antivol 8 sur la clé démonte-roue 5 pour
débloquer la vis antivol.
►

Débloquer
(sans les retirer) les autres vis
uniquement avec la clé démonte-roue

5
.
Roue avec enjoliveur
Lors du démontage de la roue,
dégager au préalable l'enjoliveur à l'aide de
la clé démonte-roue en tirant au niveau du
passage de la valve.


► Positionner la semelle du cric au sol
et s'assurer que celle-ci soit à l’aplomb
de l’emplacement

A
ou B prévu sur le
soubassement, le plus proche de la roue à
changer.

218
En cas de panne

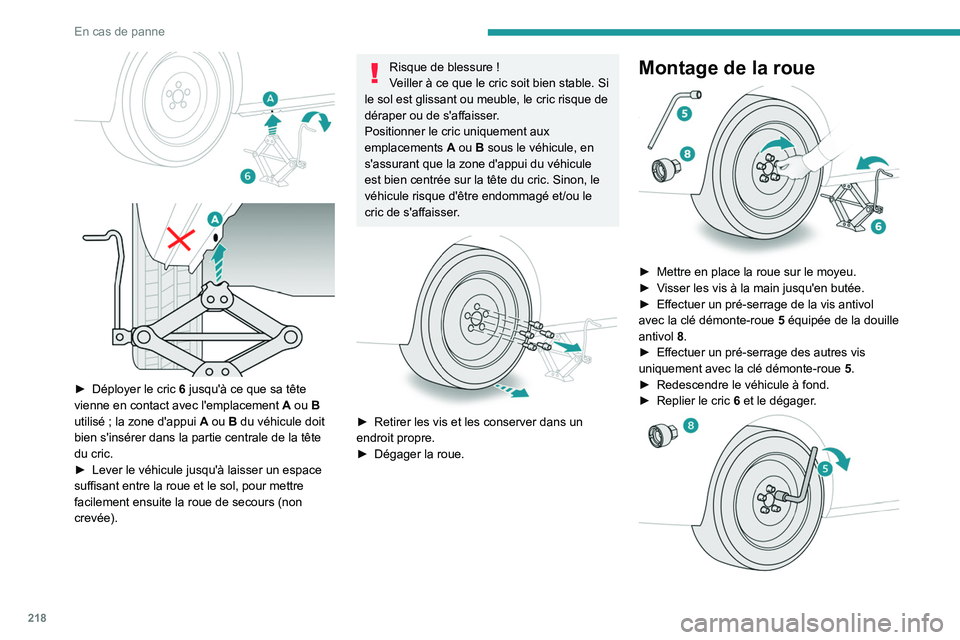

► Déployer le cric 6 jusqu'à ce que sa tête
vienne en contact avec l'emplacement A ou B
utilisé
; la zone d'appui
A
ou B du véhicule doit
bien s'insérer dans la partie centrale de la tête
du cric.
►

Lever le véhicule jusqu'à laisser un espace
suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non
crevée).
Risque de blessure !
V eiller à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric risque de
déraper ou de s'affaisser.
Positionner le cric uniquement aux
emplacements

A
ou B sous le véhicule, en
s'assurant que la zone d'appui du véhicule
est bien centrée sur la tête du cric. Sinon, le
véhicule risque d'être endommagé et/ou le
cric de s'affaisser.


► Retirer les vis et les conserver dans un
endroit propre.
►

Dégager la roue.
Montage de la roue

► Mettre en place la roue sur le moyeu.
► V isser les vis à la main jusqu'en butée.
►

Effectuer un pré-serrage de la vis antivol
avec la clé démonte-roue


5
équipée de la douille
antivol
8.
►

Effectuer un pré-serrage des autres vis
uniquement avec la clé démonte-roue


5
.
►

Redescendre le véhicule à fond.
►


Replier le cric

6
et le dégager.
