Peugeot Partner Tepee 2011 Betriebsanleitung (in German)

149
PANNENHI
LFE
7
Austausch der Glühlampen

3.
Fahrtrichtungsanzeiger


Typ B
, PY21W - 21W (gelb)


- Entfernen Sie die Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.

- Drehen Sie die Lampenfassung
um eine Vierteldrehung entgegen
dem Uhrzeigersinn.

- Entfernen Sie die defekte
Glühlampe, indem Sie leicht
darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe
aus.

- Vergewissern Sie sich, dass die
Abdeckung zur Gewährleistung
der Dichtigkeit auf allen Seiten
korrekt angebracht wurde.
2.
Standlicht


Ty p A
, W5W - 5W


- Entfernen Sie die Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.

- Ziehen Sie die unter Druck
eingesetzte Lampenfassung
heraus, indem Sie am
Steckverbinder ziehen.

- Wechseln Sie die Glühlampe aus.

- Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.


FRONTLEUCHTEN



1.
Abblendlicht/Fernlicht


Typ C
, H4 - 55W


- Entfernen Sie die mittlere
Abdeckung, indem Sie an der
weichen Gummilasche ziehen.

- Klemmen Sie den Steckverbinder
ab.

- Lösen Sie die Sperrfeder.

- Wechseln Sie die Glühlampe aus
und beachten Sie dabei, dass der
metallische Teil mit den Rillen an
der Leuchte übereinstimmt.

- Setzen Sie die Sperrfeder wieder
ein.

- Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.

150


Austausch der Glühlampen

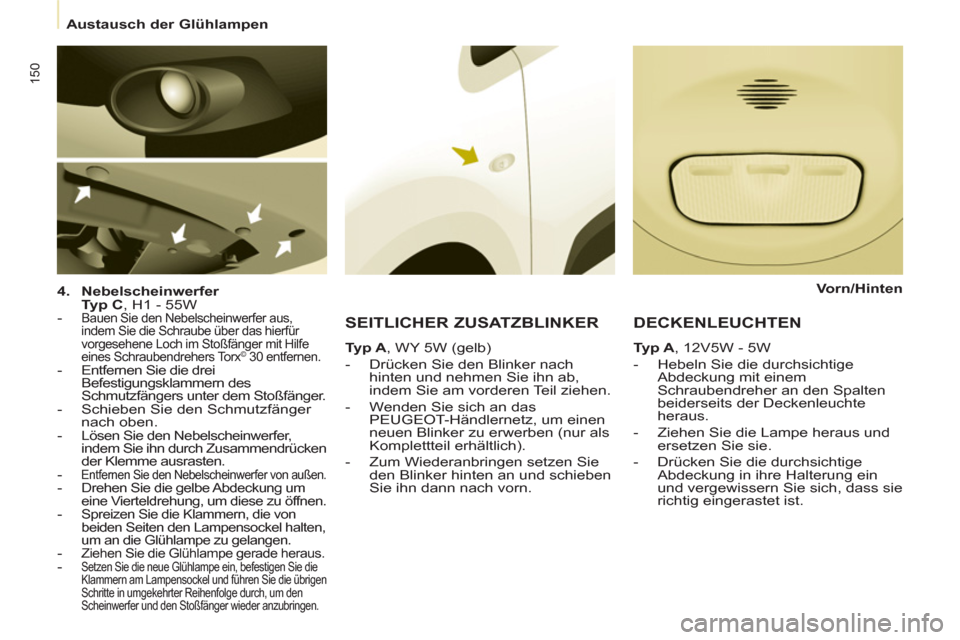

4.
Nebelscheinwerfer


Typ C
, H1 - 55W


-
Bauen Sie den Nebelscheinwerfer aus,
indem Sie die Schraube über das hierfür
vorgesehene Loch im Stoßfänger mit Hilfe
eines Schraubendrehers Torx
© 30 entfernen.
- Entfernen Sie die drei
Befestigungsklammern des
Schmutzfängers unter dem Stoßfänger.

- Schieben Sie den Schmutzfänger
nach oben.

-
Lösen Sie den Nebelscheinwerfer,
indem Sie ihn durch Zusammendrücken
der Klemme ausrasten.

- Entfernen Sie den Nebelscheinwerfer von außen.

- Drehen Sie die gelbe Abdeckung um
eine Vierteldrehung, um diese zu öffnen.

- Spreizen Sie die Klammern, die von
beiden Seiten den Lampensockel halten,
um an die Glühlampe zu gelangen.

- Ziehen Sie die Glühlampe gerade heraus.

- Setzen Sie die neue Glühlampe ein, befestigen Sie die
Klammern am Lampensockel und führen Sie die übrigen
Schritte in umgekehrter Reihenfolge durch, um den
Scheinwerfer und den Stoßfänger wieder anzubringen.



SEITLICHER ZUSATZBLINKER


Ty p A
, WY 5W (gelb)


- Drücken Sie den Blinker nach
hinten und nehmen Sie ihn ab,
indem Sie am vorderen Teil ziehen.

- Wenden Sie sich an das
PEUGEOT-Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).

- Zum Wiederanbringen setzen Sie
den Blinker hinten an und schieben
Sie ihn dann nach vorn.


DECKENLEUCHTEN


Typ A
, 12V5W - 5W


- Hebeln Sie die durchsichtige
Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.

- Ziehen Sie die Lampe heraus und
ersetzen Sie sie.

- Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.

Vorn/Hinten

151
PANNENHI
LFE
7
Austausch der Glühlampen

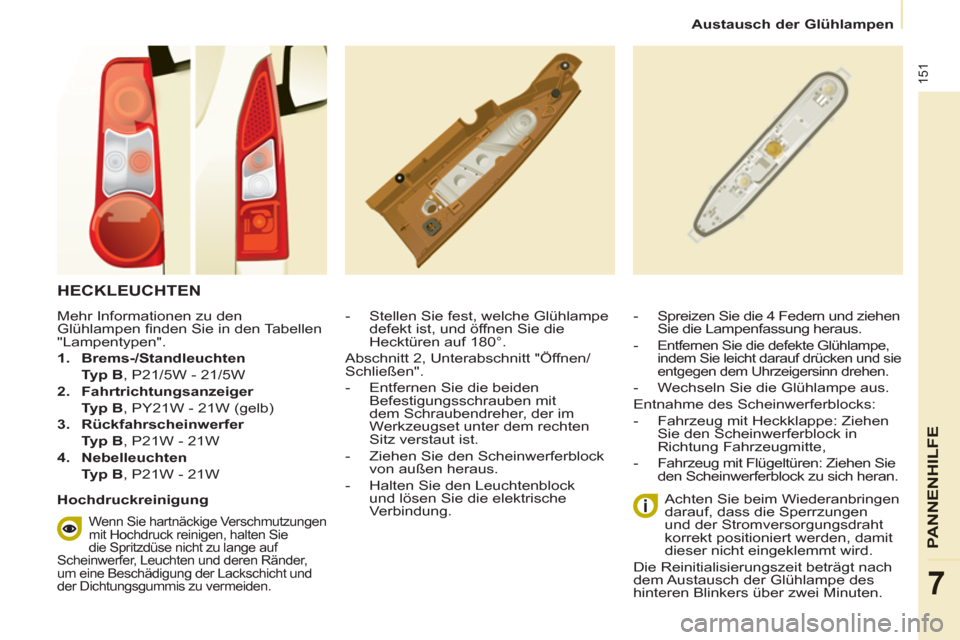

HECKLEUCHTEN




- Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die
Hecktüren auf 180°.
Abschnitt 2, Unterabschnitt "Öffnen/
Schließen".

- Entfernen Sie die beiden
Befestigungsschrauben mit
dem Schraubendreher, der im
Werkzeugset unter dem rechten
Sitz verstaut ist.

- Ziehen Sie den Scheinwerferblock
von außen heraus.

- Halten Sie den Leuchtenblock
und lösen Sie die elektrische
Verbindung.

Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen
und der Stromversorgungsdraht
korrekt positioniert werden, damit
dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem Austausch der Glühlampe des
hinteren Blinkers über zwei Minuten.

- Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.

-
Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:


- Fahrzeug mit Heckklappe: Ziehen
Sie den Scheinwerferblock in
Richtung Fahrzeugmitte,

- Fahrzeug mit Flügeltüren: Ziehen Sie
den Scheinwerferblock zu sich heran.
Mehr Informationen zu den
Glühlampen fi nden Sie in den Tabellen
"Lampentypen".


1.
Brems-/Standleuchten


Typ B
, P21/5W - 21/5W

2.
Fahrtrichtungsanzeiger


Typ B
, PY21W - 21W (gelb)

3.
Rückfahrscheinwerfer


Typ B
, P21W - 21W

4.
Nebelleuchten


Typ B
, P21W - 21W

Hochdruckreinigung

Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.

152


Austausch der Glühlampen

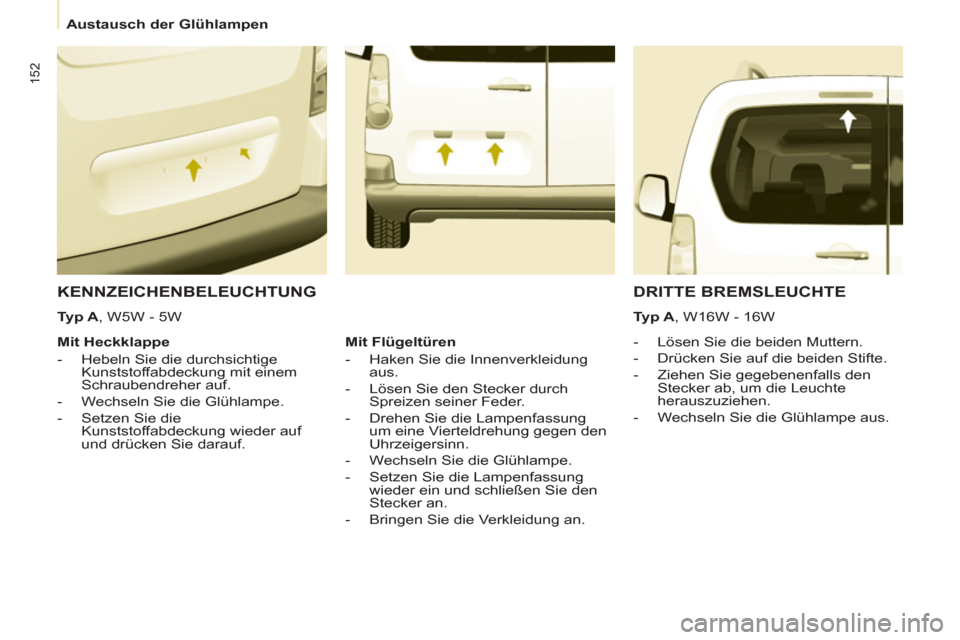

KENNZEICHENBELEUCHTUNG




- Lösen Sie die beiden Muttern.

- Drücken Sie auf die beiden Stifte.

- Ziehen Sie gegebenenfalls den
Stecker ab, um die Leuchte
herauszuziehen.

- Wechseln Sie die Glühlampe aus.


Mit Heckklappe


- Hebeln Sie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.

- Wechseln Sie die Glühlampe.

- Setzen Sie die
Kunststoffabdeckung wieder auf
und drücken Sie darauf.


DRITTE BREMSLEUCHTE


Ty p A , W16W - 16W

Mit Flügeltüren


- Haken Sie die Innenverkleidung
aus.

- Lösen Sie den Stecker durch
Spreizen seiner Feder.

- Drehen Sie die Lampenfassung
um eine Vierteldrehung gegen den
Uhrzeigersinn.

- Wechseln Sie die Glühlampe.

- Setzen Sie die Lampenfassung
wieder ein und schließen Sie den
Stecker an.

- Bringen Sie die Verkleidung an.



Typ A
, W5W - 5W

153
PANNENHI
LFE
7


Austausch der Sicherungen

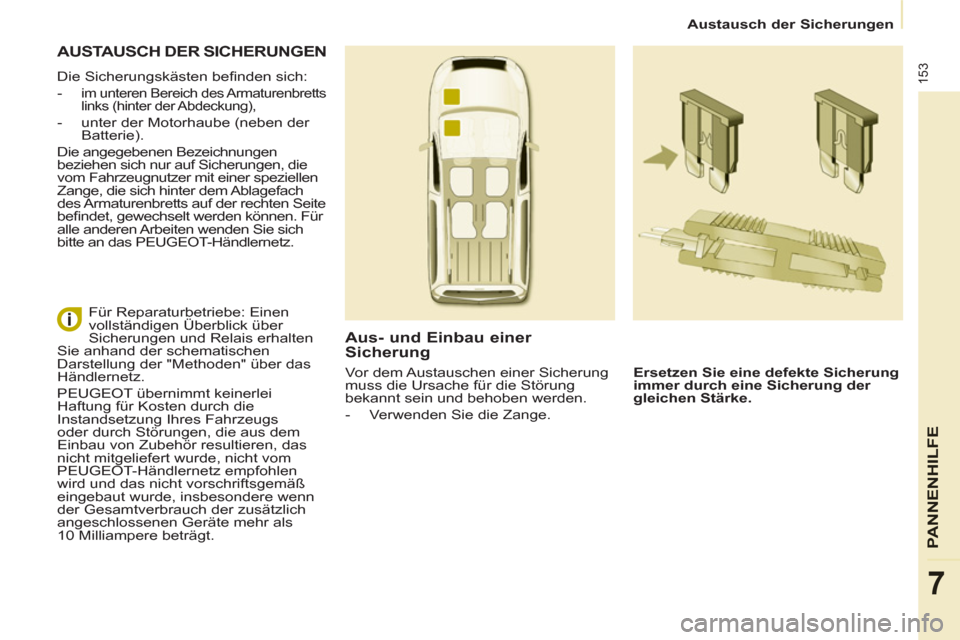

AUSTAUSCH DER SICHERUNGEN

Die Sicherungskästen befi nden sich:


-
im unteren Bereich des Armaturenbretts
links (hinter der Abdeckung),

- unter der Motorhaube (neben der
Batterie).
Die angegebenen Bezeichnungen
beziehen sich nur auf Sicherungen, die
vom Fahrzeugnutzer mit einer speziellen
Zange, die sich hinter dem Ablagefach
des Armaturenbretts auf der rechten Seite
befi ndet, gewechselt werden können. Für
alle anderen Arbeiten wenden Sie sich
bitte an das PEUGEOT-Händlernetz.

Aus- und Einbau einer
Sicherung

Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der
gleichen Stärke.

Für Reparaturbetriebe: Einen
vollständigen Überblick über
Sicherungen und Relais erhalten
Sie anhand der schematischen
Darstellung der "Methoden" über das
Händlernetz.
PEUGEOT übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs
oder durch Störungen, die aus dem
Einbau von Zubehör resultieren, das
nicht mitgeliefert wurde, nicht vom
PEUGEOT-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß
eingebaut wurde, insbesondere wenn
der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als
10 Milliampere beträgt.
Vor dem Austauschen einer Sicherung
muss die Ursache für die Störung
bekannt sein und behoben werden.


- Verwenden Sie die Zange.

154


Austausch der Sicherungen



SICHERUNGEN -
ARMATURENBRETT
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.

Sicherungen
F
Ampere
A
Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle,
Alarmanlage und Sirene
9 30 12 V-Steckdose vorn und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrostung Heckscheibe/Außenspiegel

155
PANNENHI
LFE
7


Austausch der Sicherungen

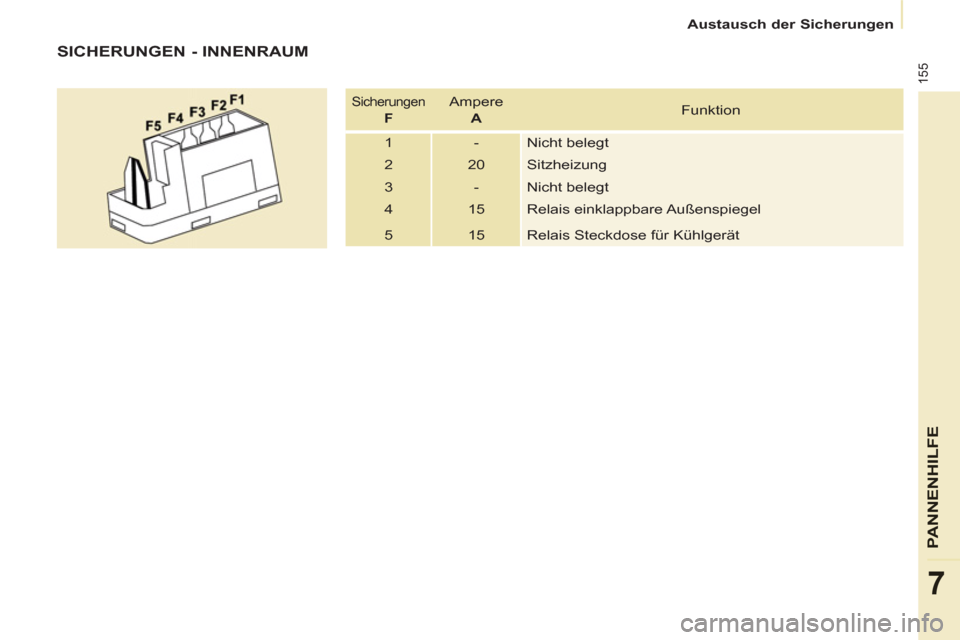

SICHERUNGEN - INNENRAUM

Sicherungen
F
Ampere
A
Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät

156


Austausch der Sicherungen

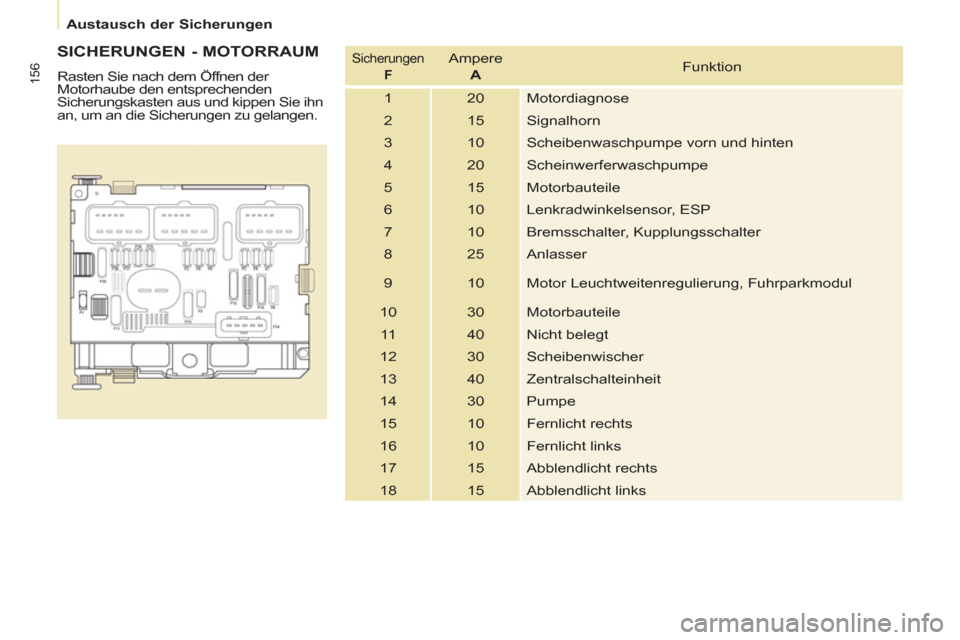

SICHERUNGEN - MOTORRAUM

Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
Sicherungskasten aus und kippen Sie ihn
an, um an die Sicherungen zu gelangen.

Sicherungen
F
Ampere
A
Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links

157
PANNENHI
LFE
7

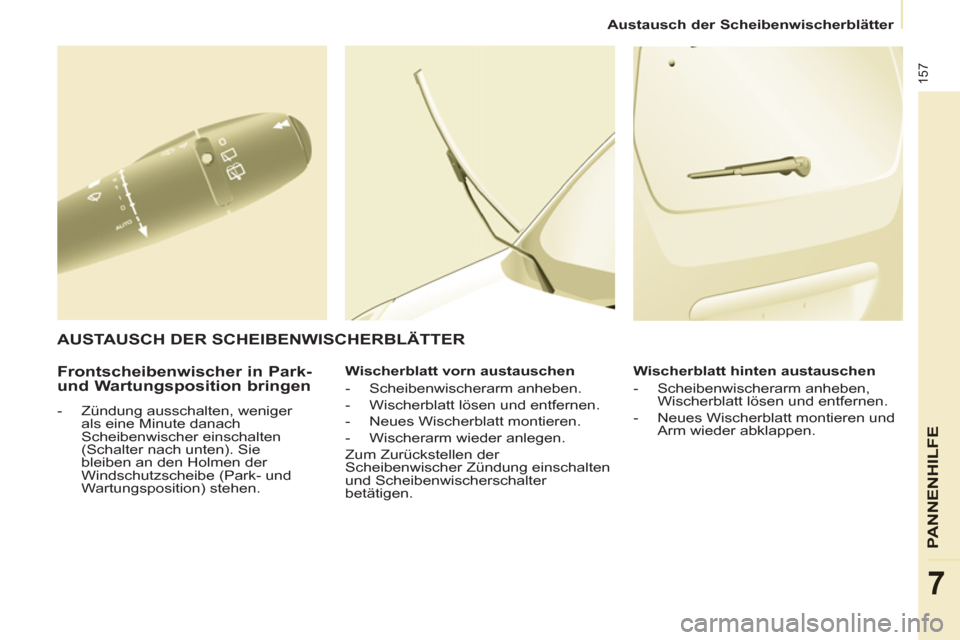

Austausch der Scheibenwischerblätter


Frontscheibenwischer in Park-
und Wartungsposition bringen


- Zündung ausschalten, weniger
als eine Minute danach
Scheibenwischer einschalten
(Schalter nach unten). Sie
bleiben an den Holmen der
Windschutzscheibe (Park- und
Wartungsposition) stehen.
Wischerblatt vorn austauschen


- Scheibenwischerarm anheben.

- Wischerblatt lösen und entfernen.

- Neues Wischerblatt montieren.

- Wischerarm wieder anlegen.
Zum Zurückstellen der
Scheibenwischer Zündung einschalten
und Scheibenwischerschalter
betätigen.
Wischerblatt hinten austauschen


- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.

- Neues Wischerblatt montieren und
Arm wieder abklappen.



AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER

158

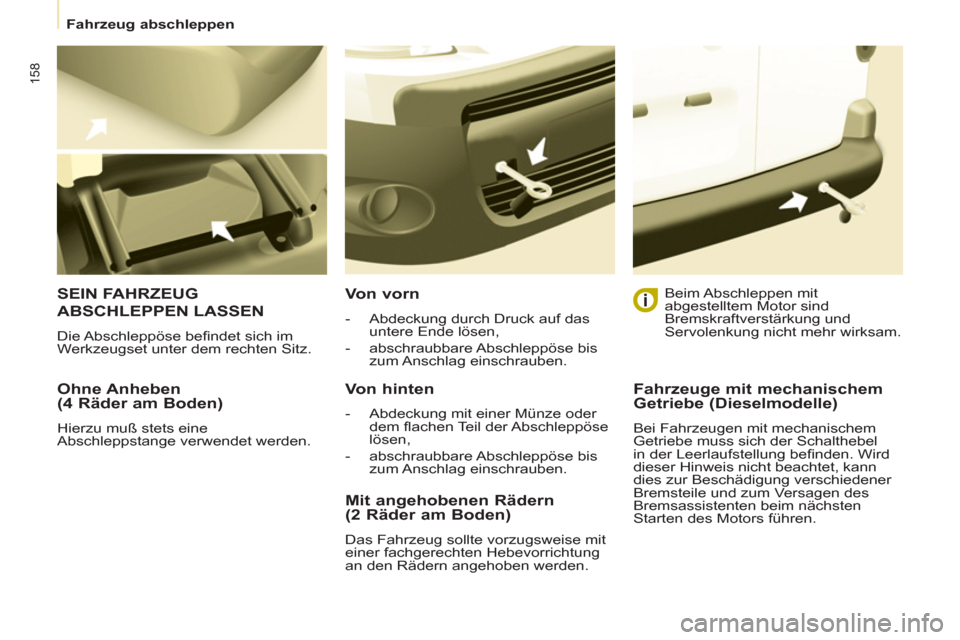

Fahrzeug abschleppen



Ohne Anheben
(4 Räder am Boden)
Hierzu muß stets eine
Abschleppstange verwendet werden.
SEIN FAHRZEUG
AB
SCHLEPPEN LASSEN
Die Abschleppöse befi ndet sich im
Werkzeugset unter dem rechten Sitz.

Von vorn



- Abdeckung durch Druck auf das
untere Ende lösen,

- abschraubbare Abschleppöse bis
zum Anschlag einschrauben.



Von hinten



- Abdeckung mit einer Münze oder
dem fl achen Teil der Abschleppöse
lösen,

- abschraubbare Abschleppöse bis
zum Anschlag einschrauben.


Beim Abschleppen mit
abgestelltem Motor sind
Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.


Mit angehobenen Rädern
(2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden.


Fahrzeuge mit mechanischem
Getriebe (Dieselmodelle)
Bei Fahrzeugen mit mechanischem
Getriebe muss sich der Schalthebel
in der Leerlaufstellung befi nden. Wird
dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bremsteile und zum Versagen des
Bremsassistenten beim nächsten
Starten des Motors führen.
