Peugeot Partner Tepee 2011 Manual del propietario (in Spanish)

149
AYUDA RÁPID
A
7
Cambiar una lámpara

3.
Indicadores de dirección


Tipo B
, PY21W - 21W (ámbar)


- Quite la tapa tirando de la
lengüeta de goma blanda.

- Gire el portalámparas un cuarto
de vuelta, en sentido contrario a
las agujas del reloj.

- Quite el portalámparas
presionando ligeramente encima
y girando en sentido contrario a
las agujas del reloj.

- Sustituya la lámpara.

- Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
2.
Luces de posición


Tipo A
, W5W - 5W


- Quite la tapa tirando de la
lengüeta de goma blanda.

- Saque el portalámparas montado
a presión tirando del conector.

- Sustituya la lámpara.

- Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.


LUCES DELANTERAS



1.
Luces de cruce/Luces de
carretera


Tipo C
, H4 - 55W


- Quite la tapa del medio tirando
de la lengüeta de goma blanda.

- Desconecte el conector eléctrico.

- Quite la lengüeta de bloqueo.

- Sustituya la lámpara teniendo
mucho cuidado de que la parte
metálica corresponda con las
ranuras presentes en el piloto.

- Vuelva a poner la lengüeta de
bloqueo.

- Compruebe que ha puesto
correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

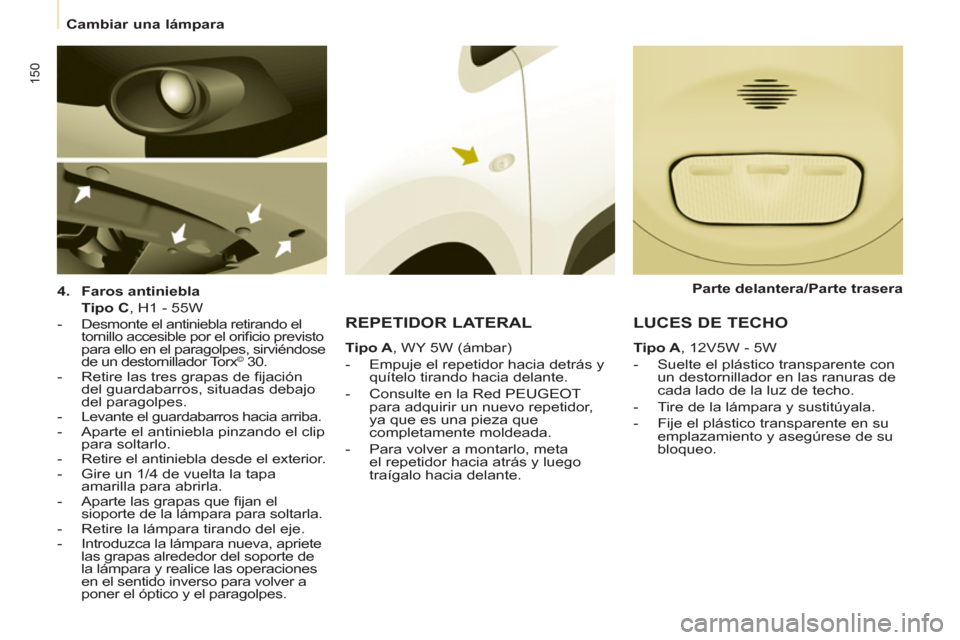

150
Cambiar una lámpara


4.
Faros antiniebla


Tipo C
, H1 - 55W


- Desmonte el antiniebla retirando el
tornillo accesible por el orifi cio previsto
para ello en el paragolpes, sirviéndose
de un destornillador Torx
© 30.

- Retire las tres grapas de fi jación
del guardabarros, situadas debajo
del paragolpes.

- Levante el guardabarros hacia arriba.

- Aparte el antiniebla pinzando el clip
para soltarlo.

- Retire el antiniebla desde el exterior.

- Gire un 1/4 de vuelta la tapa
amarilla para abrirla.

- Aparte las grapas que fi jan el
sioporte de la lámpara para soltarla.

- Retire la lámpara tirando del eje.

- Introduzca la lámpara nueva, apriete
las grapas alrededor del soporte de
la lámpara y realice las operaciones
en el sentido inverso para volver a
poner el óptico y el paragolpes.



REPETIDOR LATERAL


Tipo A
, WY 5W (ámbar)


- Empuje el repetidor hacia detrás y
quítelo tirando hacia delante.

- Consulte en la Red PEUGEOT
para adquirir un nuevo repetidor,
ya que es una pieza que
completamente moldeada.

- Para volver a montarlo, meta
el repetidor hacia atrás y luego
traígalo hacia delante.


LUCES DE TECHO


Tipo A
, 12V5W - 5W


- Suelte el plástico transparente con
un destornillador en las ranuras de
cada lado de la luz de techo.

- Tire de la lámpara y sustitúyala.

- Fije el plástico transparente en su
emplazamiento y asegúrese de su
bloqueo.

Parte delantera/Parte trasera

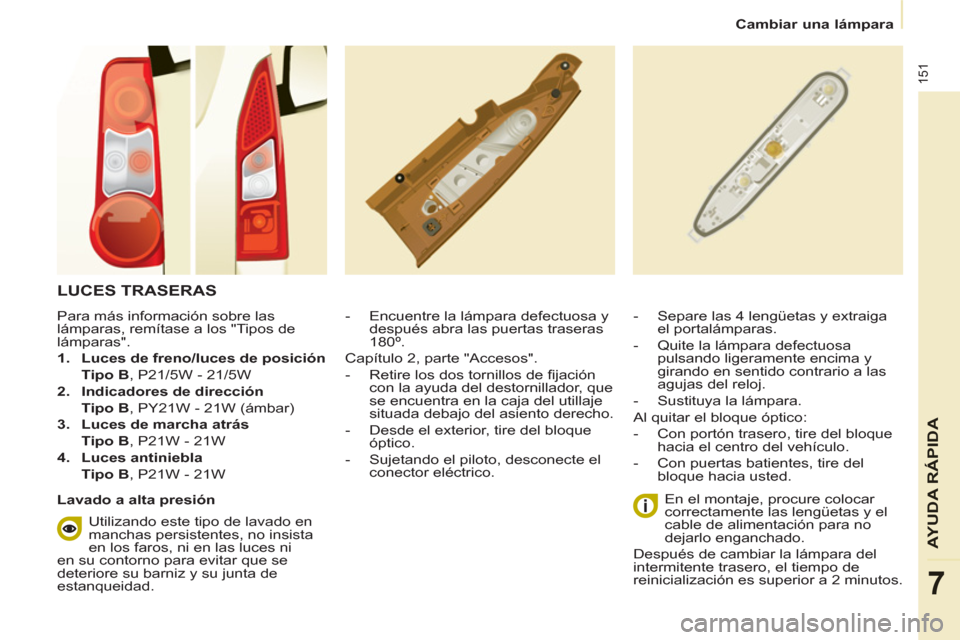

151
AYUDA RÁPID
A
7
Cambiar una lámpara

LUCES TRASERAS




- Encuentre la lámpara defectuosa y
después abra las puertas traseras
180º.
Capítulo 2, parte "Accesos".

- Retire los dos tornillos de fi jación
con la ayuda del destornillador, que
se encuentra en la caja del utillaje
situada debajo del asiento derecho.

- Desde el exterior, tire del bloque
óptico.

- Sujetando el piloto, desconecte el
conector eléctrico.

En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior a 2 minutos.

- Separe las 4 lengüetas y extraiga
el portalámparas.

- Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.
Al quitar el bloque óptico:


- Con portón trasero, tire del bloque
hacia el centro del vehículo.

- Con puertas batientes, tire del
bloque hacia usted.
Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".


1.
Luces de freno/luces de posición


Tipo B
, P21/5W - 21/5W

2.
Indicadores de dirección


Tipo B
, PY21W - 21W (ámbar)

3.
Luces de marcha atrás


Tipo B
, P21W - 21W

4.
Luces antiniebla


Tipo B
, P21W - 21W

Lavado a alta presión
Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deteriore su barniz y su junta de
estanqueidad.

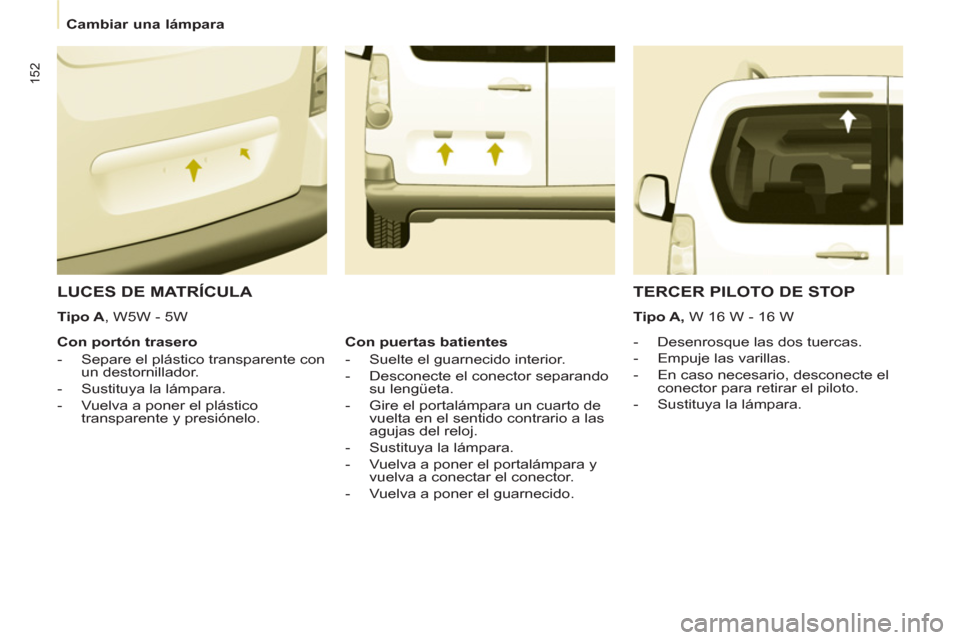

152
Cambiar una lámpara


LUCES DE MATRÍCULA




- Desenrosque las dos tuercas.

- Empuje las varillas.

- En caso necesario, desconecte el
conector para retirar el piloto.

- Sustituya la lámpara.


Con portón trasero


- Separe el plástico transparente con
un destornillador.

- Sustituya la lámpara.

- Vuelva a poner el plástico
transparente y presiónelo.


TERCER PILOTO DE STOP


Tipo A, W 16 W - 16 W

Con puertas batientes


- Suelte el guarnecido interior.

- Desconecte el conector separando
su lengüeta.

- Gire el portalámpara un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.

- Vuelva a poner el portalámpara y
vuelva a conectar el conector.

- Vuelva a poner el guarnecido.



Tipo A
, W5W - 5W

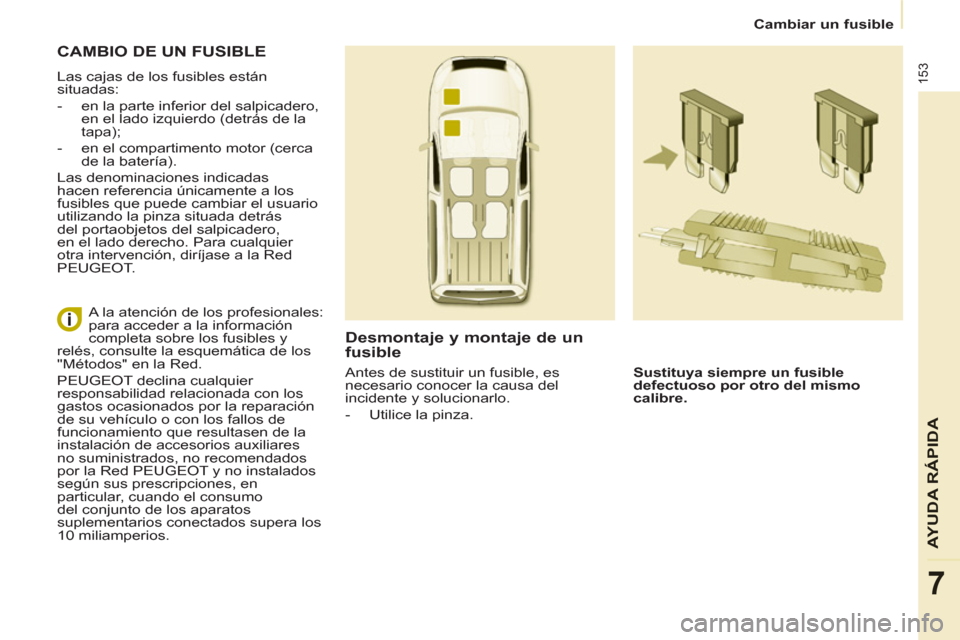

153
AYUDA RÁPID
A
7


Cambiar un fusible


CAMBIO DE UN FUSIBLE

Las cajas de los fusibles están
situadas:


- en la parte inferior del salpicadero,
en el lado izquierdo (detrás de la
tapa);

- en el compartimento motor (cerca
de la batería).
Las denominaciones indicadas
hacen referencia únicamente a los
fusibles que puede cambiar el usuario
utilizando la pinza situada detrás
del portaobjetos del salpicadero,
en el lado derecho. Para cualquier
otra intervención, diríjase a la Red
PEUGEOT.

Desmontaje y montaje de un
fusible

Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.

A la atención de los profesionales:
para acceder a la información
completa sobre los fusibles y
relés, consulte la esquemática de los
"Métodos" en la Red.
PEUGEOT declina cualquier
responsabilidad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares
no suministrados, no recomendados
por la Red PEUGEOT y no instalados
según sus prescripciones, en
particular, cuando el consumo
del conjunto de los aparatos
suplementarios conectados supera los
10 miliamperios.
Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.


- Utilice la pinza.

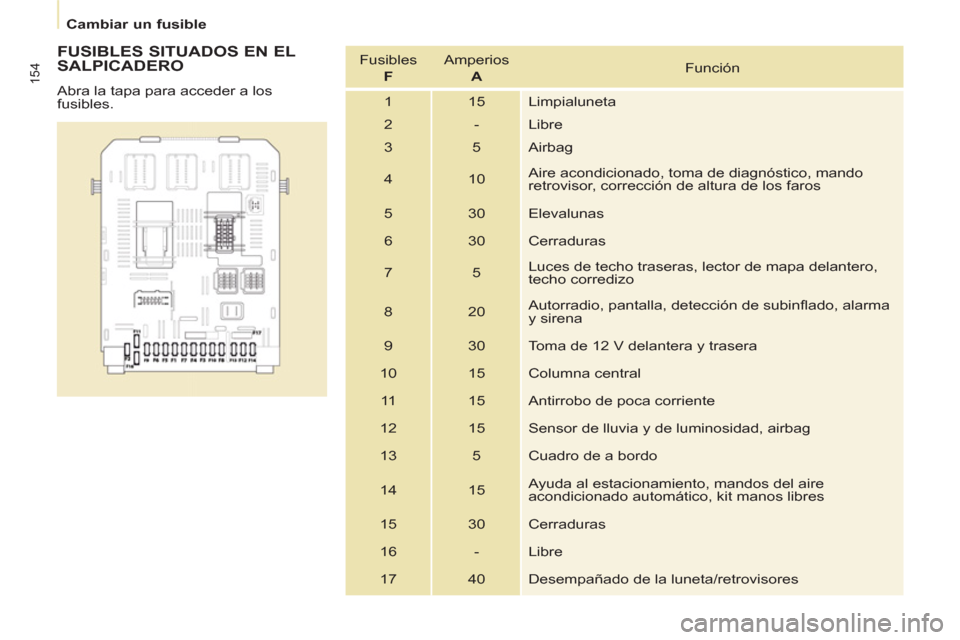

154


Cambiar un fusible



FUSIBLES SITUADOS EN EL
SALPICADERO
Abra la tapa para acceder a los
fusibles. Fusibles
F
Amperios
A
Función
1 15 Limpialuneta
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma de diagnóstico, mando
retrovisor, corrección de altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinfl ado, alarma
y sirena
9 30 Toma de 12 V delantera y trasera
10 15 Columna central
11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desempañado de la luneta/retrovisores

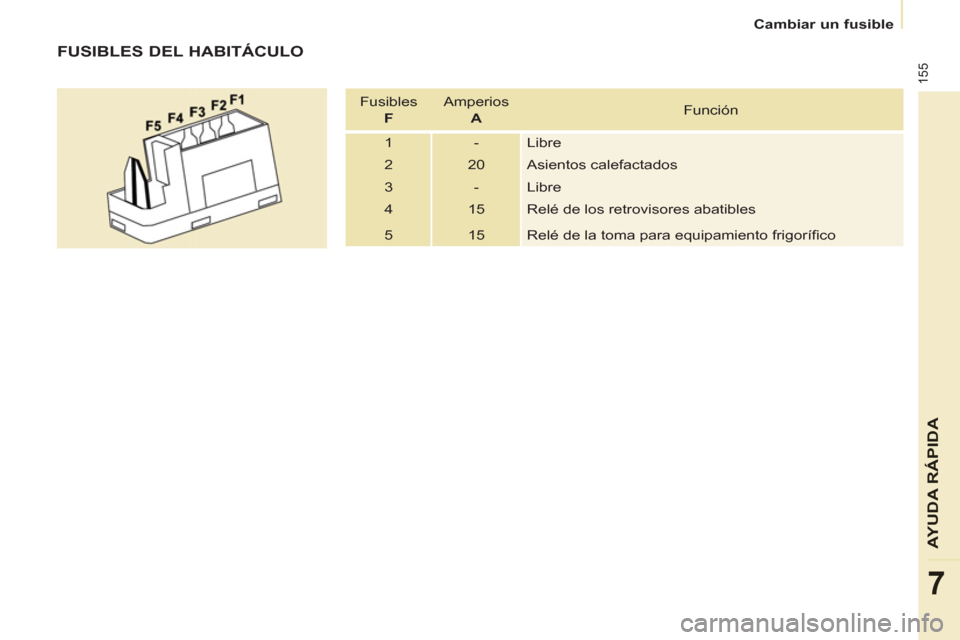

155
AYUDA RÁPID
A
7


Cambiar un fusible



FUSIBLES DEL HABITÁCULO

Fusibles
F
Amperios
A
Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores abatibles
5 15 Relé de la toma para equipamiento frigorífi co

156


Cambiar un fusible

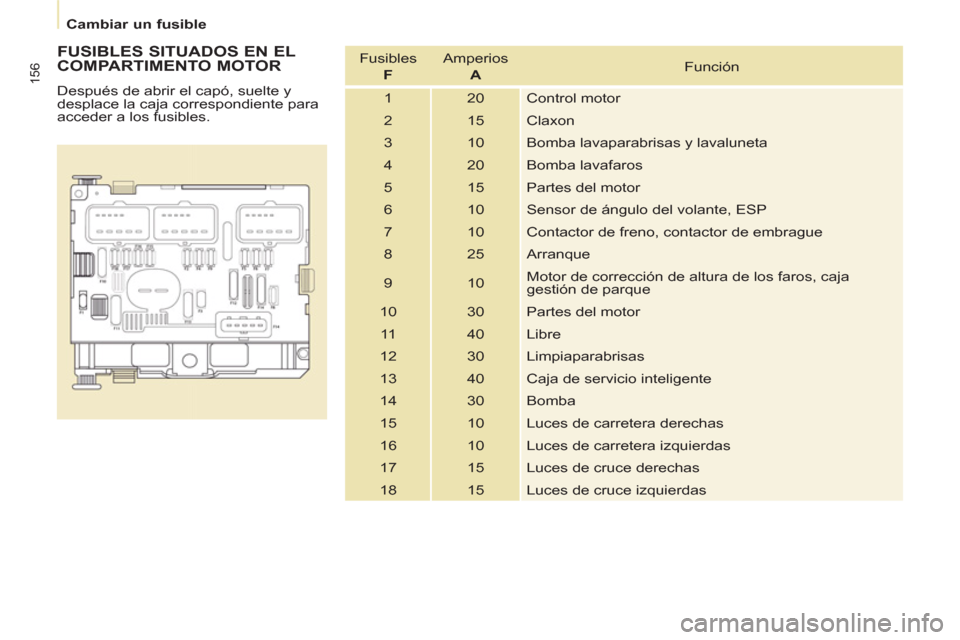

FUSIBLES SITUADOS EN EL
COMPARTIMENTO MOTOR
Después de abrir el capó, suelte y
desplace la caja correspondiente para
acceder a los fusibles. Fusibles
F
Amperios
A
Función
1 20 Control motor
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 20 Bomba lavafaros
5 15 Partes del motor
6 10 Sensor de ángulo del volante, ESP
7 10 Contactor de freno, contactor de embrague
8 25 Arranque
9 10 Motor de corrección de altura de los faros, caja
gestión de parque
10 30 Partes del motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luces de carretera derechas
16 10 Luces de carretera izquierdas
17 15 Luces de cruce derechas
18 15 Luces de cruce izquierdas

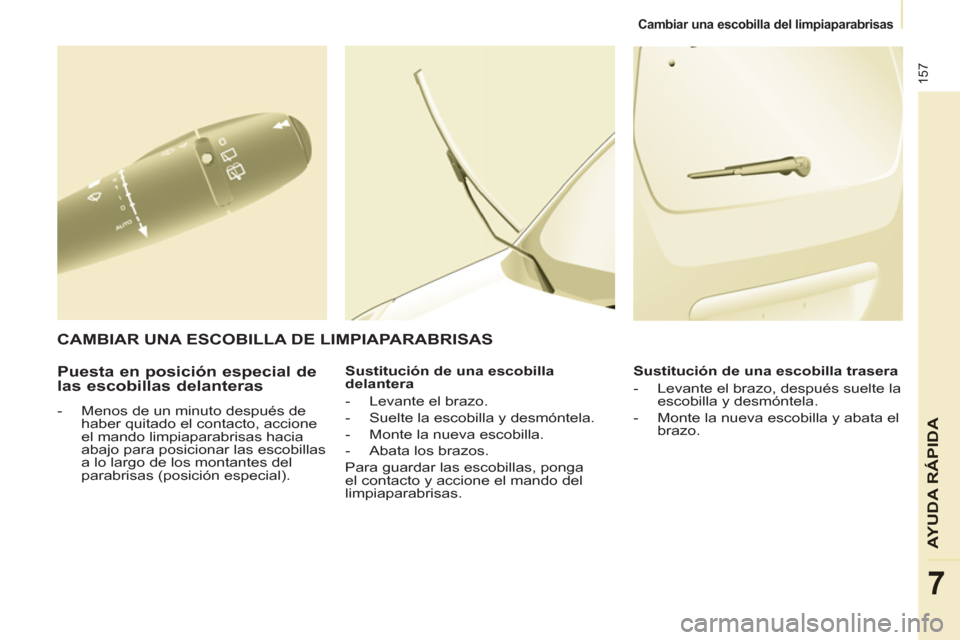

157
AYUDA RÁPID
A
7
Cambiar una escobilla del limpiaparabrisas

Puesta en posición especial de
las escobillas delanteras


- Menos de un minuto después de
haber quitado el contacto, accione
el mando limpiaparabrisas hacia
abajo para posicionar las escobillas
a lo largo de los montantes del
parabrisas (posición especial).
Sustitución de una escobilla
delantera


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas.
Sustitución de una escobilla trasera


- Levante el brazo, después suelte la
escobilla y desmóntela.

- Monte la nueva escobilla y abata el
brazo.



CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS

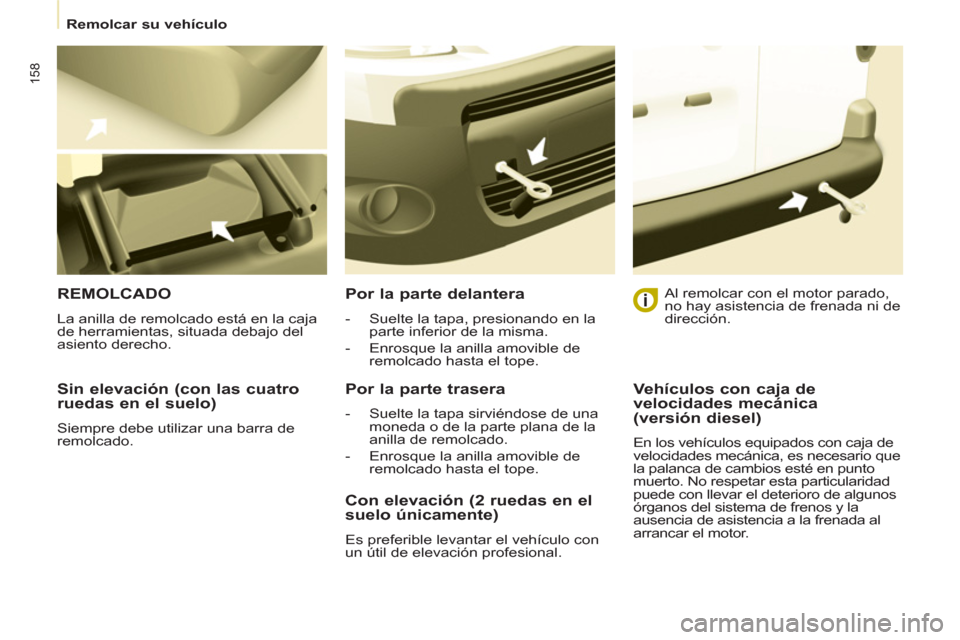

158


Remolcar su vehículo



Sin elevación (con las cuatro
ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.

REMOLCADO

La anilla de remolcado está en la caja
de herramientas, situada debajo del
asiento derecho.

Por la parte delantera



- Suelte la tapa, presionando en la
parte inferior de la misma.

- Enrosque la anilla amovible de
remolcado hasta el tope.



Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla de remolcado.

- Enrosque la anilla amovible de
remolcado hasta el tope.

Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.


Con elevación (2 ruedas en el
suelo únicamente)
Es preferible levantar el vehículo con
un útil de elevación profesional.


Vehículos con caja de
velocidades mecánica
(versión diesel)
En los vehículos equipados con caja de
velocidades mecánica, es necesario que
la palanca de cambios esté en punto
muerto. No respetar esta particularidad
puede con llevar el deterioro de algunos
órganos del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
