Peugeot Partner Tepee 2014.5 Instrukcja Obsługi (in Polish)

169
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014
3. Kierunkowskazy
T

yp B, PY21W - 21W (bursztynowe)
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


Obrócić oprawę żarówki o ćwierć
obrotu, w kierunku przeciwnym
do ruchu wskazówek zegara.
-


W
yjąć żarówkę, delikatnie ją
wciskając i obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.
-

W
ymienić żarówkę.
-

Sprawdzić,
czy pokrywa założona
jest prawidłowo i szczelnie
dolega na całym obwodzie.
2.
Światła pozycyjne

T

yp A, W5W - 5W
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


W

yciągnąć oprawę żarówki
włożonej na wcisk, pociągając za
złącze.
-

W

ymienić żarówkę.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w
celu zapewnienia szczelności.
ŚWIATŁA PRZEDNIE
1. Światła mijania / Światła
drogowe
T

yp C, H4 - 55W
-

Zdjąć pokrywę ze środka,
pociągając za elastyczny
gumowy występ.
-


Odłączyć złącze elektryczne.
-


Odgiąć występ blokujący
.
-

W
ymienić żarówkę, upewniając
się, czy część metalowa wchodzi
w wyżłobienia lampy.
-

Założyć występ blokujący
.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w
celu zapewnienia szczelności.
Wymiana żarówki
SZYBKA POMOC
8

170
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014
4. Reflektory przeciwmgłowe
T

yp C, H1 - 55W
-

W
yjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące
się pod zderzakiem.
-

Odsunąć osłonę przeciwbłotną do
góry

.
-

Zdemontować reflektor, odkręcając za
pomocą śrubokręta Torx© 30 śrubę,
dostępną poprzez przewidziany do
tego otwór w zderzaku.
- Odpiąć reflektor przeciwmgłowy ,
ściskając zapinkę mocującą.
-

W
yciągnąć reflektor na zewnątrz.
-

Obrócić o ćwierć obrotu żółtą
pokrywę, aby otworzyć reflektor

.
-

Odchylić zapinki zaciskające z obu
stron stopkę żarówki.
-


W
yjąć żarówkę, pociągając ją w osi.
-

Założyć nową żarówkę, zapiąć
zapinki wokół stopki żarówki i
wykonać pozostałe czynności
w odwrotnej kolejności, aby
zamontować reflektor i zderzak.
BOCZNY KIERUNKOWSKAZ
Typ A, WY5W - 5W (bursztynowy)
-
Przesunąć kierunkowskaz do tyłu i
wyjąć go, pociągając do przodu.
-


Skontaktować się z siecią
PEUGEOT

w celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.
-

Aby go zamontować, wsunąć
kierunkowskaz w kierunku tyłu i
przesunąć do przodu.
LAMPKI SUFITOWE
Typ A, 12V5W - 5W
-
Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w szczelinę po
obu stronach lampki sufitowej.
-


Pociągnąć i wymienić żarówkę.
-


Zapiąć przezroczystą osłonę w
gnieździe i upewnić się, czy jest
dobrze zablokowana. Przód / T

ył
Wymiana żarówki

171
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014
ŚWIATŁA TYLNE
Procedura ta wymaga wykorzystania
klucza dostarczonego z narzędziami
do zmiany koła.Przy montażu, ustawić prawidłowo
występy oraz przewód zasilający,
tak aby go nie przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu czas ponownego
uruchomienia wynosi ponad 2
minuty.
-
Odgiąć 4 występy, a następnie
wyjąć oprawę żarówki.
-

W
yjąć uszkodzoną żarówkę
delikatnie ją wciskając i przekręcając
w kierunku przeciwnym do ruchu
wskazówek zegara.
-

W
ymienić żarówkę.
Aby wyciągnąć zespół świateł:
- w modelu z klapą bagażnika,
należy pociągnąć zespół do środka
samochodu,
- w modelu z drzwiami skrzydłowymi
bagażnika, należy pociągnąć
zespół do siebie.
Więcej informacji na temat żarówek
można przeczytać w części "Rodzaje
żarówek".
1.

Światła stop / światła pozycyjne


T

yp B, P21/5W - 21/5W
2.

Kierunkowskazy


T

yp B, PY21W - 21W
(bursztynowe)
3.

Światła cofania


T

yp B, P21W - 21W
4.
Światła przeciwmgłowe
T
yp B, P21W - 21W
Mycie pod ciśnieniem Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń
nie wolno kierować strumienia
wody na reflektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek. Rubryka 9, część "Zmiana koła".
- Odnaleźć uszkodzoną żarówkę, a

następnie otworzyć tylne drzwi o 180°.
Rubryka 3, część "Otwieranie".
-

W
yjąć dwie śruby mocujące za
pomocą klucza z zestawu narzędzi.
-

Od zewnątrz, pociągnąć zespół
świateł.
-


Przytrzymując światło, odłączyć
złącze elektryczne.
Wymiana żarówki
SZYBKA POMOC
8

172
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014
OŚWIETLENIE TABLICY REJESTRACYJNEJ
- Odkręcić dwie nakrętki.
-
Popchnąć trzpienie.
-


W razie potrzeby
, odłączyć złącze,
aby wyjąć światło.
-

W
ymienić żarówkę.
Klapa tylna
-

Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.
-


W

ymienić żarówkę.
-

Założyć przezroczystą plastikową
obudowę i nacisnąć na nią.
TRZECIE ŚWIATŁO STOP
Typ A, W16W - 16W
Drzwi skrzydłowe
-

Odpiąć wewnętrzną wykładzinę.
-


Odłączyć złącze, odginając występ.
-


Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.
-


W

ymienić żarówkę.
-

Założyć

oprawę żarówki i podłączyć
złącze.
-

Założyć wykładzinę.
T

yp A, W5W - 5W
Wymiana żarówki

173
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników znajdują się:
-
w dolnej części deski rozdzielczej z
lewej strony (za pokrywą),
-


pod pokrywą silnika (w pobliżu
akumulatora).
Opisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z użyciem szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w

ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
Informacja dla warsztatów
samochodowych: pełne informacje
na temat bezpieczników i
przekaźników znajdują się na
schematach elektrycznych dostępnych
w sieci serwisowej.
PEUGEOT nie ponosi
odpowiedzialności za koszty naprawy
samochodu lub usterki spowodowane
instalacją dodatkowych akcesoriów,
niedostarczonych i niezatwierdzonych
przez sieć PEUGEOT oraz
niezainstalowanych zgodnie z
zaleceniami, szczególnie, gdy zużycie
prądu wszystkich podłączonych
dodatkowych akcesoriów przekracza
10

miliamperów. Przed wymianą bezpiecznika, należy
odnaleźć i usunąć przyczynę usterki.
●

Użyć szczypiec.
Wymiana bezpiecznika
SZYBKA POMOC
8

174
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

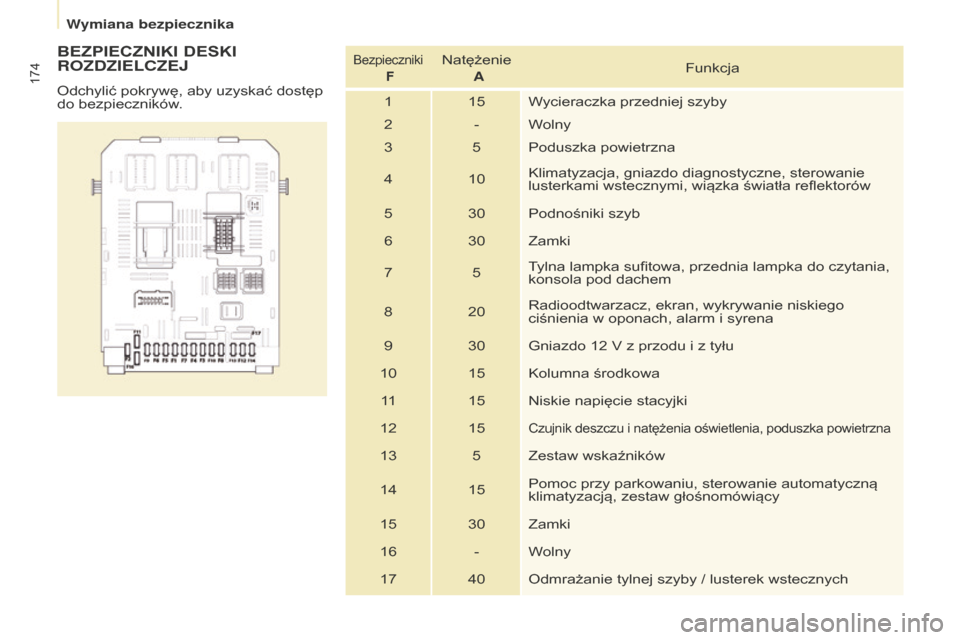

BEZPIECZNIKI DESKI
ROZDZIELCZEJ
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki FNatężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 - Wolny
3 5 Poduszka powietrzna
4 10 Klimatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5Tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w oponach, alarm i syrena
9 30 Gniazdo 12
V z przodu i z tyłu
10 15 Kolumna środkowa 11 15 Niskie napięcie stacyjki
12 15
Czujnik deszczu i natężenia oświetlenia, poduszka powietrzna
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby / lusterek wstecznych
Wymiana bezpiecznika

175
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014
BEZPIECZNIKI W KABINIE
Bezpieczniki FAmpery
A Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
Wymiana bezpiecznika
SZYBKA POMOC
8

176
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

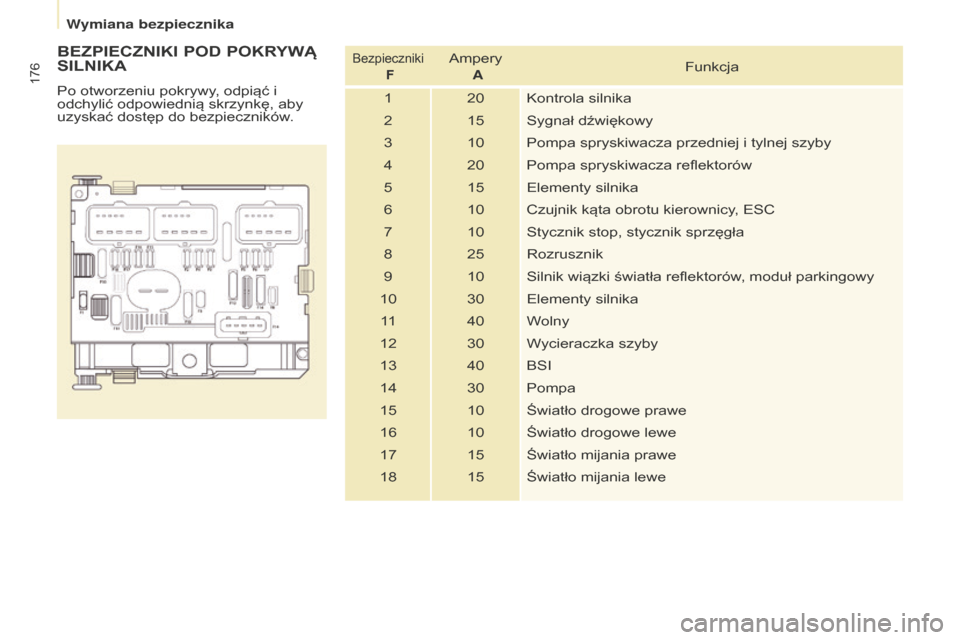

BEZPIECZNIKI POD POKRYWĄ
SILNIKA
Po otworzeniu pokrywy, odpiąć i
odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.
Bezpieczniki FAmpery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza reflektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki światła reflektorów, moduł parkingowy
10 30 Elementy silnika 11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe
Wymiana bezpiecznika

177
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

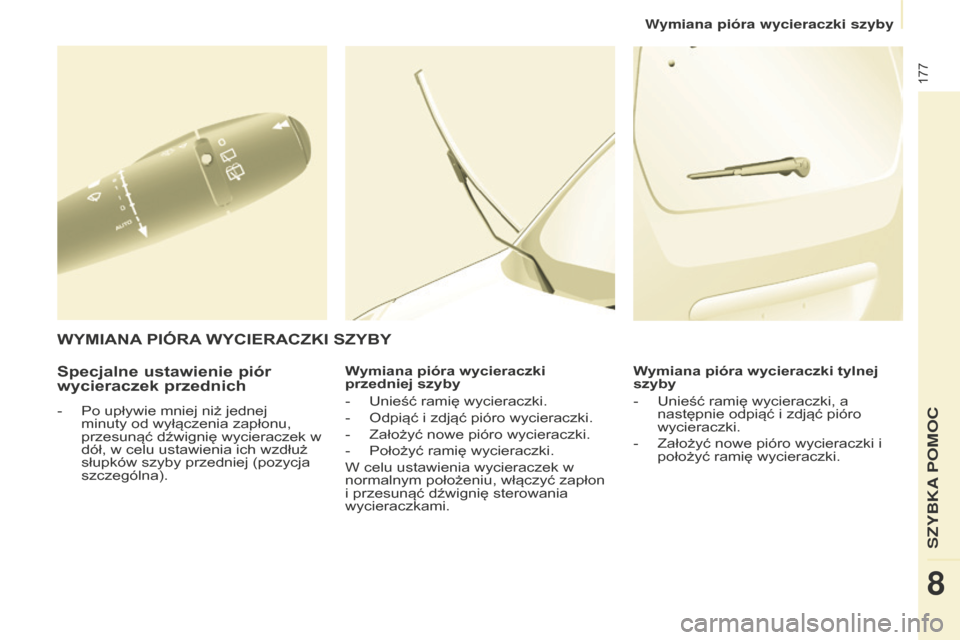

Specjalne ustawienie piór
wycieraczek przednich
- Po upływie mniej niż jednej
minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna).W
ymiana pióra wycieraczki
przedniej szyby
- Unieść ramię wycieraczki.
- Odpiąć i zdjąć pióro wycieraczki.
-

Założyć nowe pióro wycieraczki.
-


Położyć ramię wycieraczki.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami. W

ymiana pióra wycieraczki tylnej
szyby
- Unieść ramię wycieraczki, a
następnie odpiąć i zdjąć pióro
wycieraczki.
-

Założyć nowe pióro wycieraczki i
położyć ramię wycieraczki.
WYMIANA PIÓRA WYCIERACZKI SZYBY
W
SZYBKA
8

178
Partner_2_VP_pl_Chap08_Aide-rapide_ed02-2014

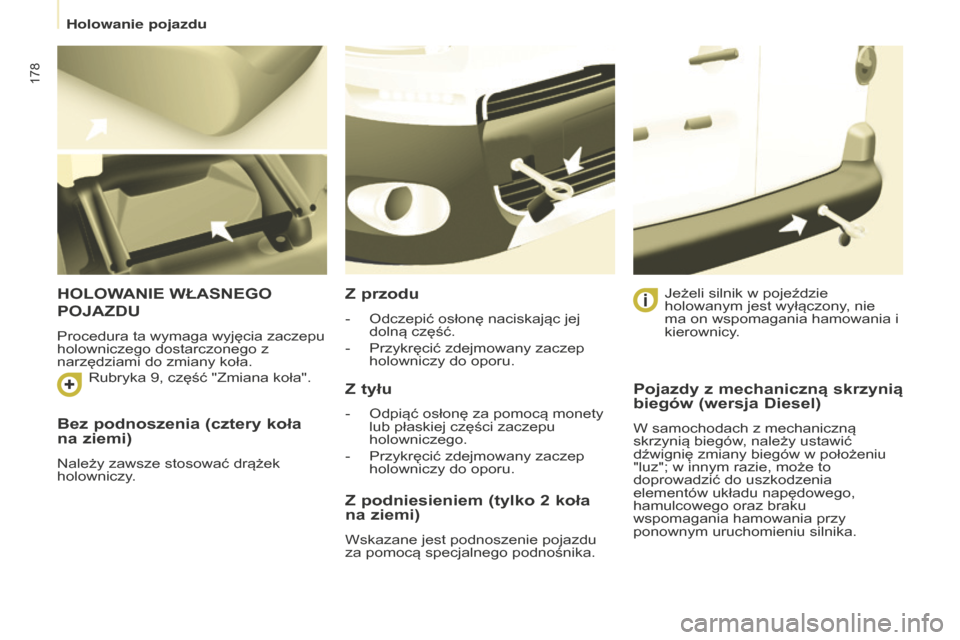

Bez podnoszenia (cztery koła
na ziemi)
Należy zawsze stosować drążek
holowniczy.
HOLOWANIE WŁASNEGO
POJAZDU
Procedura ta wymaga wyjęcia zaczepu
holowniczego dostarczonego z
narzędziami do zmiany koła.
Z przodu
- Odczepić osłonę naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- Odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Jeżeli silnik w pojeździe
holowanym jest wyłączony
, nie
ma on wspomagania hamowania i
kierownicy.
Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.
Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów, należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
Rubryka 9, część "Zmiana koła".
Holowanie pojazdu
