Peugeot Partner Tepee 2016 Betriebsanleitung (in German)

89
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze

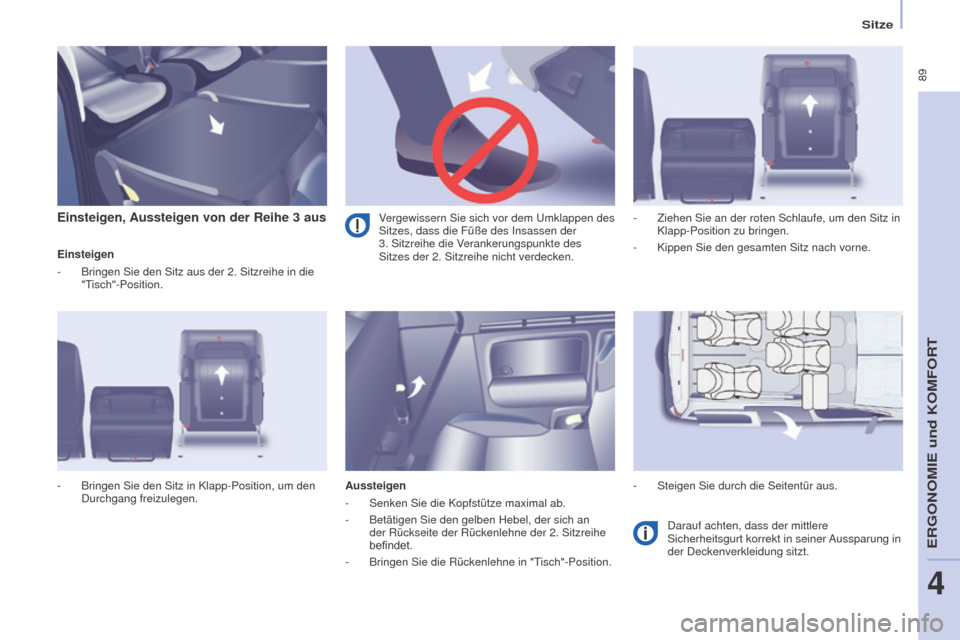

Einsteigen, Aussteigen von der Reihe 3 aus
Einsteigen
-

Bringen Sie den Sitz aus der 2. Sitzreihe in die
"T

isch"-Position.
Aussteigen
-

Senken Sie die Kopfstütze maximal ab.
-


Betätigen Sie den gelben Hebel, der sich an
der Rückseite der Rückenlehne der 2. Sitzreihe
befindet.
-


Bringen Sie die Rückenlehne in "T
isch"-Position.Darauf achten, dass der mittlere
Sicherheitsgurt korrekt in seiner Aussparung in
der Deckenverkleidung sitzt.
-

Bringen Sie den Sitz in Klapp-Position, um den
Durchgang freizulegen. -


Ziehen Sie an der roten Schlaufe, um den Sitz in
Klapp-Position zu bringen.
-
Kippen Sie den gesamten Sitz nach vorne.
-
Steigen Sie durch die Seitentür aus.
V

ergewissern Sie sich vor dem Umklappen des
Sitzes, dass die Füße des Insassen der
3. Sitzreihe die Verankerungspunkte des
Sitzes der 2. Sitzreihe nicht verdecken.
ERGONOMIE und KOMFORT
4

90
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze

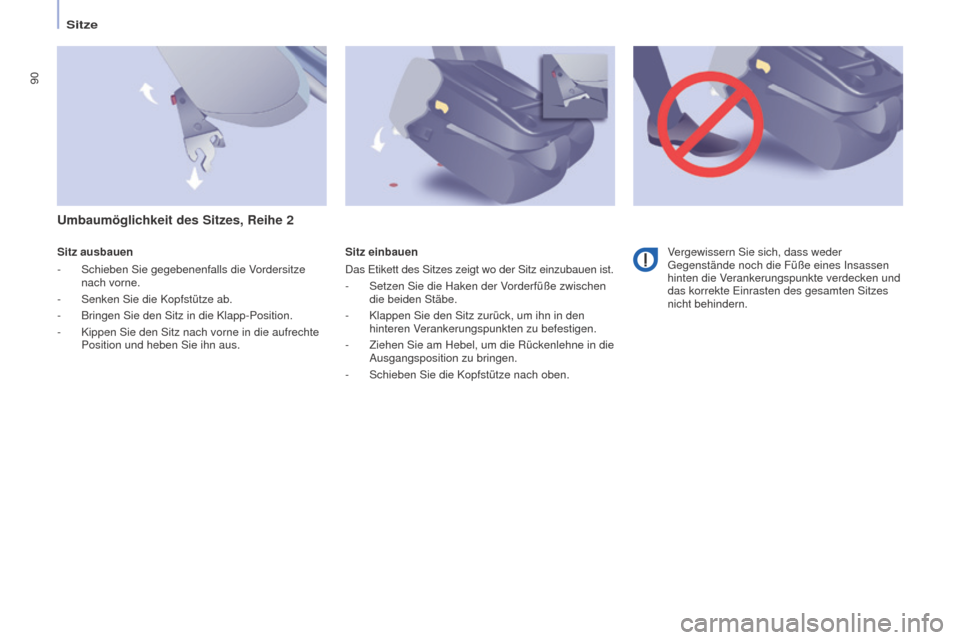

Sitz ausbauen
-

Schieben Sie gegebenenfalls die V
ordersitze
nach vorne.
-

Senken Sie die Kopfstütze ab.
-


Bringen Sie den Sitz in die Klapp-Position.
-


Kippen Sie den Sitz nach vorne in die aufrechte
Position und heben Sie ihn aus. Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz einzubauen ist.
-


Setzen Sie die Haken der V
orderfüße zwischen
die beiden Stäbe.
-

Klappen Sie den Sitz zurück, um ihn in den
hinteren V

erankerungspunkten zu befestigen.
-

Ziehen Sie am Hebel, um die Rückenlehne in die
Ausgangsposition zu bringen.
-


Schieben Sie die Kopfstütze nach oben. V

ergewissern Sie sich, dass weder
Gegenstände noch die Füße eines Insassen
hinten die Verankerungspunkte verdecken und
das korrekte Einrasten des gesamten Sitzes
nicht behindern.
Umbaumöglichkeit des Sitzes, Reihe 2

91
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze

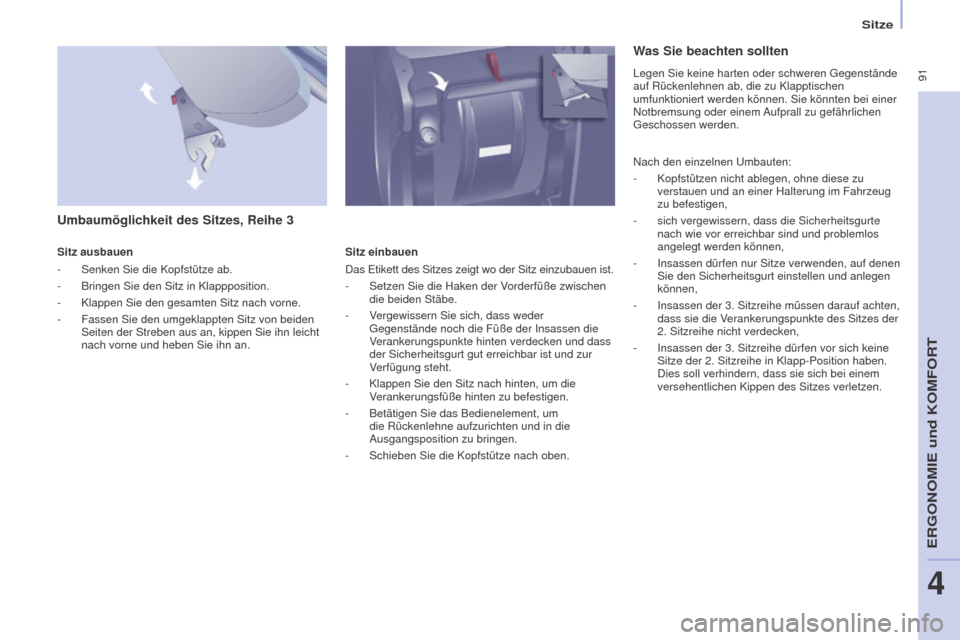

Umbaumöglichkeit des Sitzes, Reihe 3
Sitz ausbauen
-

Senken Sie die Kopfstütze ab.
-


Bringen Sie den Sitz in Klappposition.
-


Klappen Sie den gesamten Sitz nach vorne.
-


Fassen Sie den umgeklappten Sitz von beiden
Seiten der Streben aus an, kippen Sie ihn leicht
nach vorne und heben Sie ihn an. Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz einzubauen ist.
-


Setzen Sie die Haken der V
orderfüße zwischen
die beiden Stäbe.
-

V
ergewissern Sie sich, dass weder
Gegenstände noch die Füße der Insassen die
Verankerungspunkte hinten verdecken und dass
der Sicherheitsgurt gut erreichbar ist und zur
Verfügung steht.
-

Klappen Sie den Sitz nach hinten, um die
V

erankerungsfüße hinten zu befestigen.
-

Betätigen Sie das Bedienelement, um
die Rückenlehne aufzurichten und in die
Ausgangsposition zu bringen.
-


Schieben Sie die Kopfstütze nach oben.
Was Sie beachten sollten
Nach den einzelnen Umbauten:
-
Kopfstützen nicht ablegen, ohne diese zu
verstauen und an einer Halterung im Fahrzeug
zu befestigen,
-


sich vergewissern, dass die Sicherheitsgurte
nach wie vor erreichbar sind und problemlos
angelegt werden können,
-


Insassen dürfen nur Sitze verwenden, auf denen
Sie den Sicherheitsgurt einstellen und anlegen
können,
-


Insassen der 3. Sitzreihe müssen darauf achten,
dass sie die V

erankerungspunkte des Sitzes der
2. Sitzreihe nicht verdecken,
-

Insassen der 3. Sitzreihe dürfen vor sich keine
Sitze der 2. Sitzreihe in Klapp-Position haben.
Dies soll verhindern, dass sie sich bei einem
versehentlichen Kippen des Sitzes verletzen.
Legen Sie keine harten oder schweren Gegenstände
auf Rückenlehnen ab, die zu Klapptischen
umfunktioniert werden können. Sie könnten bei einer
Notbremsung oder einem

Aufprall zu gefährlichen
Geschossen werden.
ERGONOMIE und KOMFORT
4

92
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze
UMBAUMÖGLICHKEITEN UND VERSCHIEDENE KONIFUGRATIONEN DER SITZE
Ausstattung 5

Sitze

93
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Sitze
Ausstattung 7 Sitze
Die Umbauten müssen bei stehendem
Fahrzeug vorgenommen werden.
ERGONOMIE und KOMFORT
4

94
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
AUSSTATTUNG VORN
1. Unteres Handschuhfach
Ausführung mit oder ohne Deckel möglich.
Oberes Ablagefach
Es befindet sich im Armaturenbrett hinter dem Lenkrad.
Eine Aussparung
erleichtert das Anheben
des Deckels zum Öffnen. Ziehen Sie den
Deckel bis in die Rastposition nach oben.
Führen Sie den Deckel zum Schließen nach unten
und drücken Sie leicht auf die Mitte.
Durch Umkippen auslaufende Flüssigkeiten können
zu einem Kurzschluss führen und stellen damit ein
potenzielles Brandrisiko dar.
3. Seitliches Ablagefach
4. Taschenhaken
Hängen Sie am Taschenhaken keine starren oder
schweren Taschen auf.
2. Staufach und Flaschenhalter (1,5 l)
Bordausstattung

95
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Bordausstattung
Dachablage
Sie befindet sich oberhalb der Sonnenblenden und ermöglicht das V
erstauen verschiedener Gegenstände
(Pullover, Aktenordner, Handschuhe usw.).
Über die von den Sonnenblenden verdeckten
Öffnungen sind die in der Dachablage verstauten
Gegenstände sichtbar und erreichbar.
Die maximal zulässige Last für die Dachablage
beträgt 5
kg.
Legen Sie hier keine Gegenstände ab, die ein Risiko
für die Insassen darstellen könnten.
Mittelkonsolenfach
Dieses Konsolenfach bietet zusätzlichen Stauraum:
Es ist herausnehmbar und wird auf einem Sockel
eingerastet, der außerdem noch zwei Becherhalter im
hinteren Bereich umfasst.
Achten Sie darauf, dass der Gegenstand
(Flasche, Dose ...) fest im Becherhalter sitzt und
während der Fahrt nicht umfallen kann.
Flüssigkeiten können während der Fahrt
leicht ausgeschüttet werden und dann die
Bedienelemente des Cockpits und der Mittelkonsole
in Mitleidenschaft ziehen.
Gehen Sie daher mit offenen Behältern, die
Flüssigkeiten enthalten, vorsichtig um.
Sonnenblende
Klappen Sie die Sonnenblende herunter, um von
vorne nicht geblendet zu werden.
In die Sonnenblende auf der Fahrerseite ist ein
Einschub für Mautkarten, Tickets usw. integriert.
ERGONOMIE und KOMFORT
4

96
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Schubfach unter dem Fahrersitz
Unter dem Fahrersitz befindet sich ein Schubfach, außer bei den
Ausstattungsniveaus Tendance und
Selection.
Staufächer unter den Sitzen
Im Boden unter den Vordersitzen befinden sich Staufächer mit oder ohne Deckel.
Um die Staufächer zu erreichen, schieben Sie den
Sitz nach vorne. Der Deckel wird von der Rückseite
des Sitzes aus angehoben.
Bordausstattung

97
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
Bordausstattung
AUSSTATTUNG AUF DEN
S ITZPL ä TZEN
Bodenfächer
Im Fußraum der Rücksitze befinden sich zwei Bodenfächer
.
Greifen Sie zum Öffnen in die Aussparung und heben
Sie den Deckel an.
Klapptische
Um den Klapptisch zu verwenden, ziehen Sie diesen
nach oben und klappen Sie ihn um.
Aus Sicherheitsgründen ist der Klapptisch so
ausgelegt, dass er sich ab einem bestimmten Druck
aus der Verankerung löst.
Um den Klapptisch wieder anzubringen, setzen Sie
ihn senkrecht mit leichtem Druck zuerst auf der einen,
danach auf der anderen Seite ein.
Legen Sie keine harten oder schweren Gegenstände
auf dem Klapptisch ab. Diese könnten bei einer
Notbremsung oder bei einem Aufprall durch das
Fahrzeug geschleudert werden.
An
jedem Klapptisch befindet sich seitlich ein
T

aschenhaken.
Seitenjalousien
Für die seitlichen Schiebetüren sind Seitenjalousien
verfügbar.
Ziehen Sie an der Lasche der Seitenjalousie, um sie
anzubringen.
Vergewissern Sie sich, dass die Lasche richtig
eingehängt ist, damit die Jalousie beim Öffnen der
Tür nicht beschädigt wird. Bewegen Sie die Jalousie beim Auf- und
Zuziehen stets vorsichtig mit Hilfe der Lasche.
ERGONOMIE und KOMFORT
4

98
PARTNER-2-VP_DE_CHAP04_ERGONOMIE_ED02-2015
MULTIFUNKTIONSDACH
Die Dachverkleidung ist in Verlängerung der
Dachablage als multifunktionales Dach ausgeführt.
Dieses besteht aus folgenden Komponenten:
Staufächer
Auf jeder Seite des Daches befinden sich Staufächer. Das maximal zulässige Ladegewicht beträgt 6
kg.
Durch den transparenten Boden können die darin
verstauten Gegenstände leicht ausgemacht werden.
Legen Sie keine Gegenstände in den Staufächern ab,
die eine Gefahr für die Insassen darstellen könnten.
Deckenleuchte
Die Deckenleuchte entspricht in ihrer Funktionsweise
der vorderen Deckenleuchte.
Siehe Abschnitt 4, Unterabschnitt
"Bordausstattung", Kapitel "Deckenleuchten".
Bordausstattung
