PEUGEOT PARTNER TEPEE ELECTRIC 2017 Instrukcja obsługi (in Polish)

53

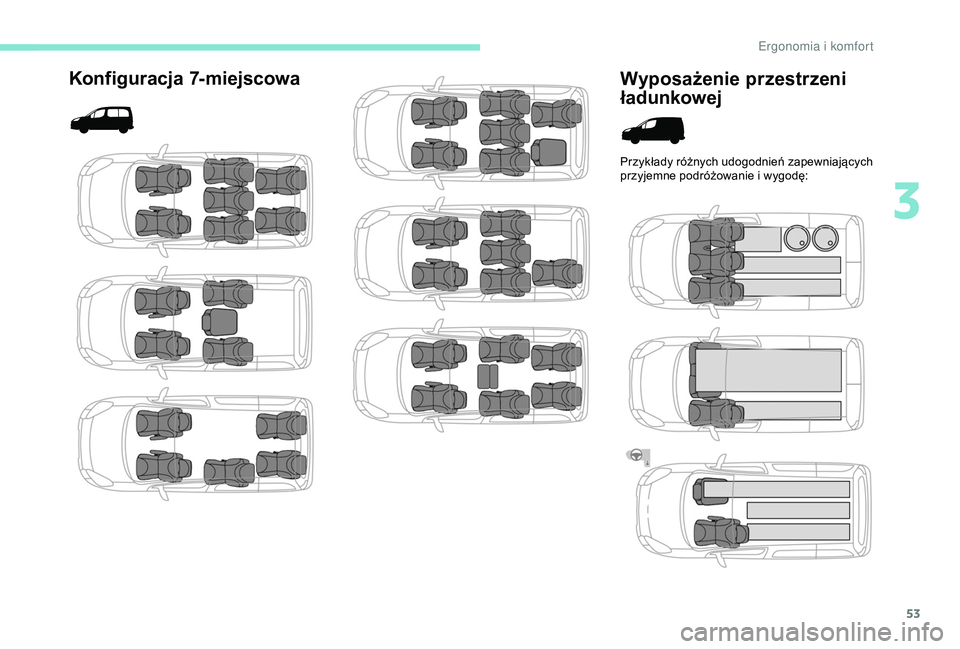

Konfiguracja 7-miejscowaWyposażenie przestrzeni
ładunkowej
Przykłady różnych udogodnień zapewniających
przyjemne podróżowanie i
wygodę:
3
E k

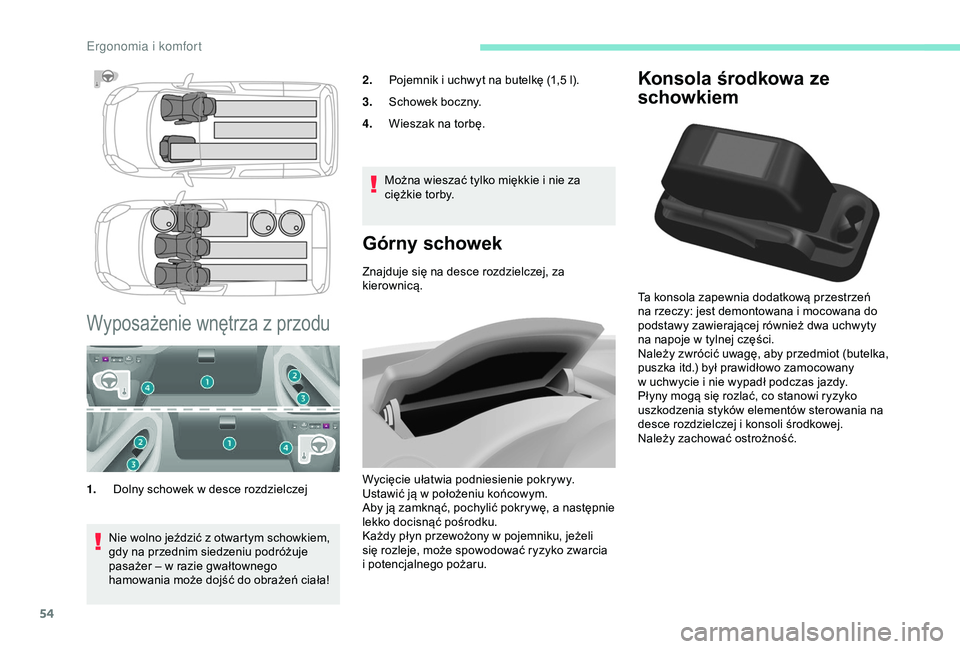

54
Konsola środkowa ze
schowkiem
Ta konsola zapewnia dodatkową przestrzeń
na rzeczy: jest demontowana i mocowana do
podstawy zawierającej również dwa uchwyty
na napoje w
tylnej części.
Należy zwrócić uwagę, aby przedmiot (butelka,
puszka itd.) był prawidłowo zamocowany
w
uchwycie i nie wypadł podczas jazdy.
Płyny mogą się rozlać, co stanowi ryzyko
uszkodzenia styków elementów sterowania na
desce rozdzielczej i
konsoli środkowej.
Należy zachować ostrożność.
Wyposażenie wnętrza z przodu
1. Dolny schowek w desce rozdzielczej
Górny schowek
Znajduje się na desce rozdzielczej, za
kierownicą.
Wycięcie ułatwia podniesienie pokrywy.
Ustawić ją w
położeniu końcowym.
Aby ją zamknąć, pochylić pokrywę, a
następnie
lekko docisnąć pośrodku.
Każdy płyn przewożony w
pojemniku, jeżeli
się rozleje, może spowodować ryzyko zwarcia
i
potencjalnego pożaru.
Nie wolno jeździć z

otwartym schowkiem,
gdy na przednim siedzeniu podróżuje
pasażer – w

razie gwałtownego
hamowania może dojść do obrażeń ciała! 2.
Pojemnik i uchwyt na butelkę (1,5 l).
3. Schowek boczny.
4. Wieszak na torbę.
Można wieszać tylko miękkie i nie za
ciężkie torby.
Ergonomia i komfort

55

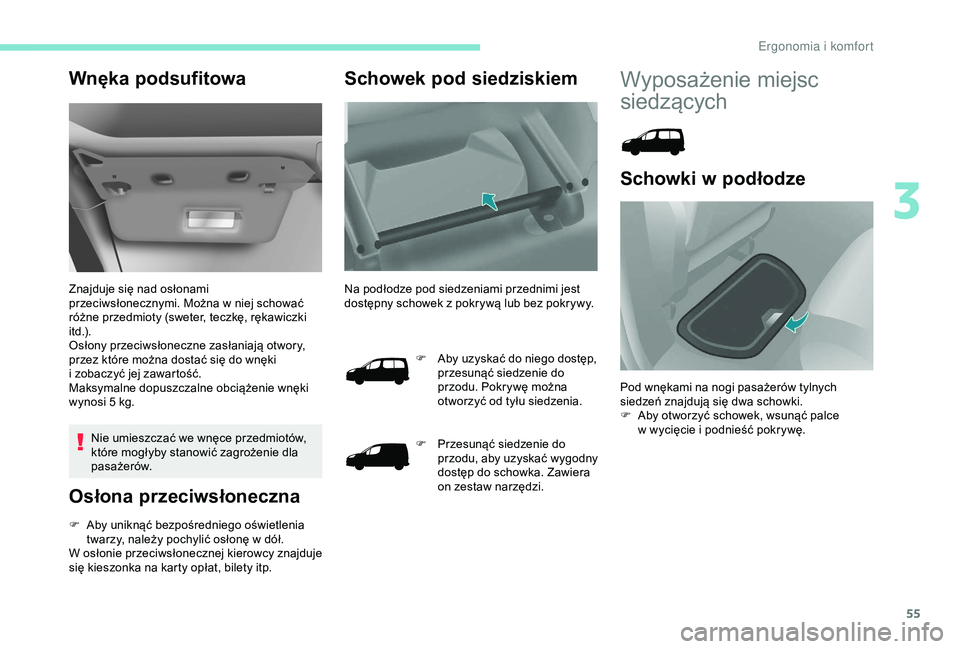

Wnęka podsufitowa
Znajduje się nad osłonami
przeciwsłonecznymi. Można w niej schować
różne przedmioty (sweter, teczkę, rękawiczki
i t d .) .
Osłony przeciwsłoneczne zasłaniają otwory,
przez które można dostać się do wnęki
i
zobaczyć jej zawartość.
Maksymalne dopuszczalne obciążenie wnęki
wynosi 5
kg.
Nie umieszczać we wnęce przedmiotów,
które mogłyby stanowić zagrożenie dla
pasażerów.
Osłona przeciwsłoneczna
F Aby uniknąć bezpośredniego oświetlenia twarzy, należy pochylić osłonę w dół.
W osłonie przeciwsłonecznej kierowcy znajduje
się kieszonka na karty opłat, bilety itp.
Schowek pod siedziskiem
Na podłodze pod siedzeniami przednimi jest
dostępny schowek z pokrywą lub bez pokrywy.
F

A
by uzyskać do niego dostęp,
przesunąć siedzenie do
przodu. Pokrywę można
otworzyć od tyłu siedzenia.
F

P
rzesunąć siedzenie do
przodu, aby uzyskać wygodny
dostęp do schowka. Zawiera
on zestaw narzędzi.
Wyposażenie miejsc
siedzących
Schowki w p odłodze
Pod wnękami na nogi pasażerów tylnych
siedzeń znajdują się dwa schowki.
F

A
by otworzyć schowek, wsunąć palce
w
wycięcie i podnieść pokrywę.
3
E k

56

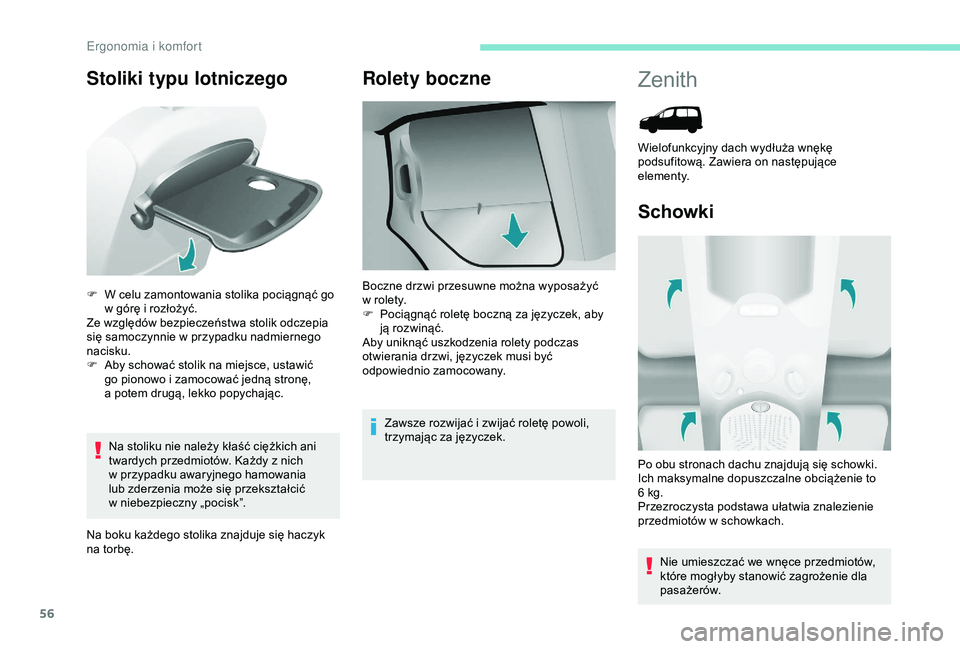

Stoliki typu lotniczego
Na stoliku nie należy kłaść ciężkich ani
twardych przedmiotów. Każdy z nich
w
przypadku awaryjnego hamowania
lub zderzenia może się przekształcić
w
niebezpieczny „pocisk”.
Na boku każdego stolika znajduje się haczyk
na torbę.
Rolety boczne
F W celu zamontowania stolika pociągnąć go w górę i rozłożyć.
Ze względów bezpieczeństwa stolik odczepia
się samoczynnie w
przypadku nadmiernego
nacisku.
F

A
by schować stolik na miejsce, ustawić
go pionowo i
zamocować jedną stronę,
a
potem drugą, lekko popychając. Zawsze rozwijać i
zwijać roletę powoli,
trzymając za języczek.
Boczne drzwi przesuwne można wyposażyć
w
rolety.
F

P
ociągnąć roletę boczną za języczek, aby
ją rozwinąć.
Aby uniknąć uszkodzenia rolety podczas
otwierania drzwi, języczek musi być
odpowiednio zamocowany.
Zenith
Schowki
Po obu stronach dachu znajdują się schowki.
Ich maksymalne dopuszczalne obciążenie to
6
kg.
Przezroczysta podstawa ułatwia znalezienie
przedmiotów w
schowkach.
Nie umieszczać we wnęce przedmiotów,
które mogłyby stanowić zagrożenie dla
pasażerów.
Wielofunkcyjny dach wydłuża wnękę
podsufitową. Zawiera on następujące
elementy.
Ergonomia i komfort

57

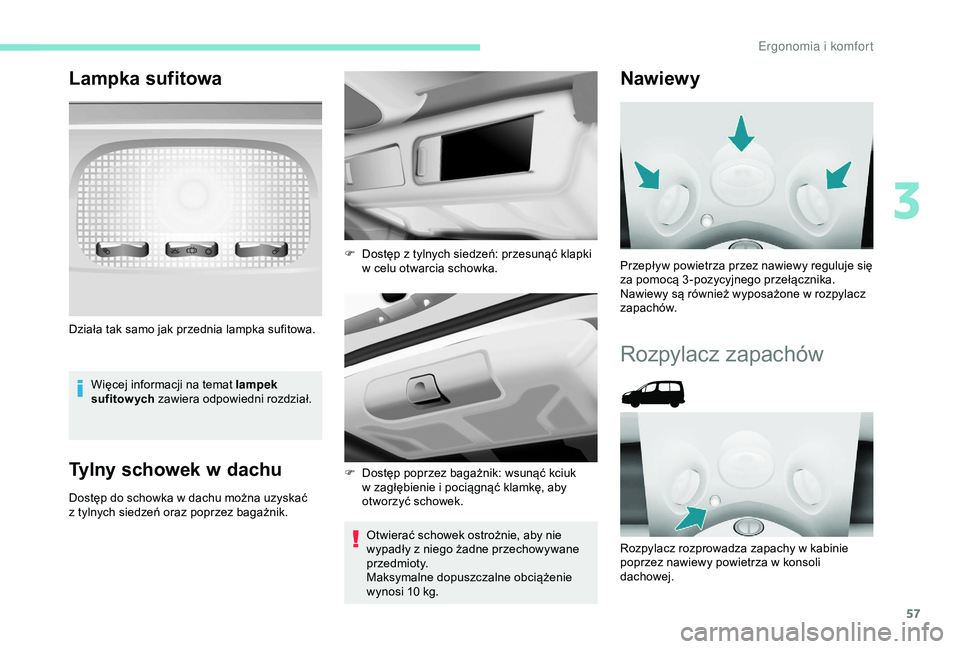

Lampka sufitowa
Więcej informacji na temat lampek
sufitow ych zawiera odpowiedni rozdział.
Tylny schowek w d achu
Dostęp do schowka w dachu można uzyskać
z tylnych siedzeń oraz poprzez bagażnik.
Otwierać schowek ostrożnie, aby nie
wypadły z
niego żadne przechowywane
p r ze dm i ot y.
Maksymalne dopuszczalne obciążenie
wynosi 10
kg.
Działa tak samo jak przednia lampka sufitowa.
F
D
ostęp z tylnych siedzeń: przesunąć klapki
w celu otwarcia schowka.
F
D
ostęp poprzez bagażnik: wsunąć kciuk
w zagłębienie i pociągnąć klamkę, aby
otworzyć schowek.
Nawiewy
Przepływ powietrza przez nawiewy reguluje się
za pomocą 3 -pozycyjnego przełącznika.
Nawiewy są również wyposażone w
rozpylacz
zapachów.
Rozpylacz zapachów
Rozpylacz rozprowadza zapachy w kabinie
p oprzez nawiewy powietrza w konsoli
dachowej.
3
Ergonomia i komfort

58

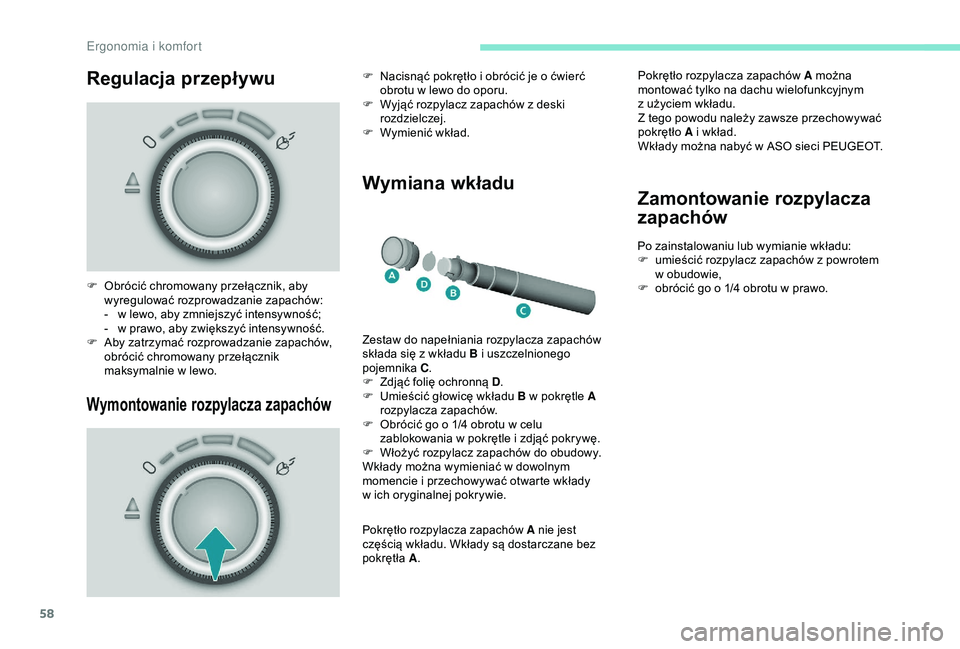

Regulacja przepływu
Wymontowanie rozpylacza zapachów
Wymiana wkładu
F Obrócić chromowany przełącznik, aby wyregulować rozprowadzanie zapachów:
-

w l
ewo, aby zmniejszyć intensywność;
-

w p
rawo, aby zwiększyć intensywność.
F

A
by zatrzymać rozprowadzanie zapachów,
obrócić chromowany przełącznik
maksymalnie w
lewo. F

N
acisnąć pokrętło i obrócić je o ćwierć
obrotu w lewo do oporu.
F
W
yjąć rozpylacz zapachów z deski
rozdzielczej.
F
W
ymienić wkład.
Zestaw do napełniania rozpylacza zapachów
składa się z wkładu B i uszczelnionego
pojemnika C.
F

Z
djąć folię ochronną D.
F

U
mieścić głowicę wkładu B w pokrętle A
rozpylacza zapachów.
F

O
brócić go o 1/4 obrotu w celu
zablokowania w
pokrętle i zdjąć pokrywę.
F

W
łożyć rozpylacz zapachów do obudowy.
Wkłady można wymieniać w
dowolnym
momencie i
przechowywać otwarte wkłady
w
ich oryginalnej pokrywie.
Pokrętło rozpylacza zapachów A nie jest
częścią wkładu. Wkłady są dostarczane bez
pokrętła A.
Pokrętło rozpylacza zapachów A można
montować tylko na dachu wielofunkcyjnym
z
użyciem wkładu.
Z tego powodu należy zawsze przechowywać
pokrętło A i
wkład.
Wkłady można nabyć w
ASO sieci PEUGEOT.
Zamontowanie rozpylacza
zapachów
Po zainstalowaniu lub wymianie wkładu:
F u mieścić rozpylacz zapachów z powrotem
w
obudowie,
F

o
brócić go o 1/4 obrotu w prawo.
Ergonomia i komfort

59

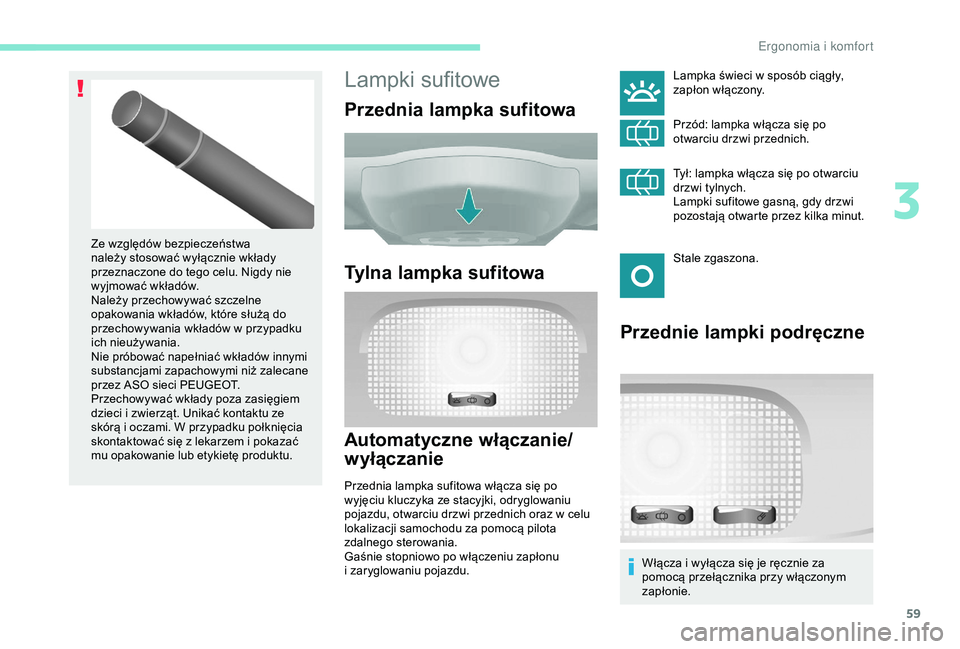

Lampki sufitowe
Przednia lampka sufitowa
Tylna lampka sufitowa
Automatyczne włączanie/
wyłączanie
Przednia lampka sufitowa włącza się po
wyjęciu kluczyka ze stacyjki, odryglowaniu
pojazdu, otwarciu drzwi przednich oraz w celu
lokalizacji samochodu za pomocą pilota
zdalnego sterowania.
Gaśnie stopniowo po włączeniu zapłonu
i
zaryglowaniu pojazdu.
Ze względów bezpieczeństwa
należy stosować wyłącznie wkłady
przeznaczone do tego celu. Nigdy nie
wyjmować wkładów.
Należy przechowywać szczelne
opakowania wkładów, które służą do
przechowywania wkładów w

przypadku
ich nieużywania.
Nie próbować napełniać wkładów innymi
substancjami zapachowymi niż zalecane
przez ASO sieci PEUGEOT.
Przechowywać wkłady poza zasięgiem
dzieci i

zwierząt. Unikać kontaktu ze
skórą i

oczami. W przypadku połknięcia
skontaktować się z

lekarzem i

pokazać
mu opakowanie lub etykietę produktu.
Przednie lampki podręczne
Lampka świeci w sposób ciągły,
z apłon włączony.
Przód: lampka włącza się po
otwarciu drzwi przednich.
Tył: lampka włącza się po otwarciu
drzwi tylnych.
Lampki sufitowe gasną, gdy drzwi
pozostają otwarte przez kilka minut.
Stale zgaszona.
Włącza i
wyłącza się je ręcznie za
pomocą przełącznika przy włączonym
zapłonie.
3
E k

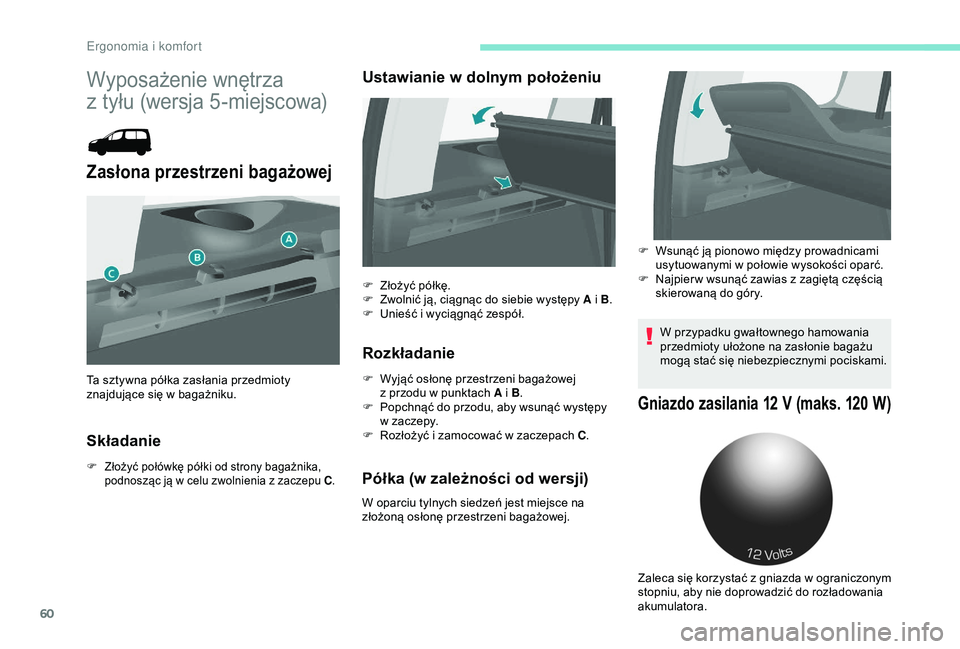

60
Wyposażenie wnętrza
z tyłu (wersja 5-miejscowa)
Zasłona przestrzeni bagażowej
Składanie
F Złożyć połówkę półki od strony bagażnika,
podnosząc ją w celu zwolnienia z zaczepu C.
Ustawianie w dolnym położeniu
R ozkładanie
F Wyjąć osłonę przestrzeni bagażowej z przodu w punktach A i B.
F

P
opchnąć do przodu, aby wsunąć występy
w
zaczepy.
F

R
ozłożyć i zamocować w zaczepach C.
Półka (w zależności od wersji)
W oparciu tylnych siedzeń jest miejsce na
złożoną osłonę przestrzeni bagażowej.
Ta sztywna półka zasłania przedmioty
znajdujące się w

bagażniku. F
Z
łożyć półkę.
F
Z
wolnić ją, ciągnąc do siebie występy A i B
.
F
U
nieść i wyciągnąć zespół.
W przypadku gwałtownego hamowania
przedmioty ułożone na zasłonie bagażu
mogą stać się niebezpiecznymi pociskami.
Gniazdo zasilania 12 V (maks. 120 W )
F Wsunąć ją pionowo między prowadnicami
usytuowanymi w połowie wysokości oparć.
F

N
ajpier w wsunąć zawias z zagiętą częścią
skierowaną do góry.
Zaleca się korzystać z
gniazda w ograniczonym
stopniu, aby nie doprowadzić do rozładowania
akumulatora.
Ergonomia i komfort

61

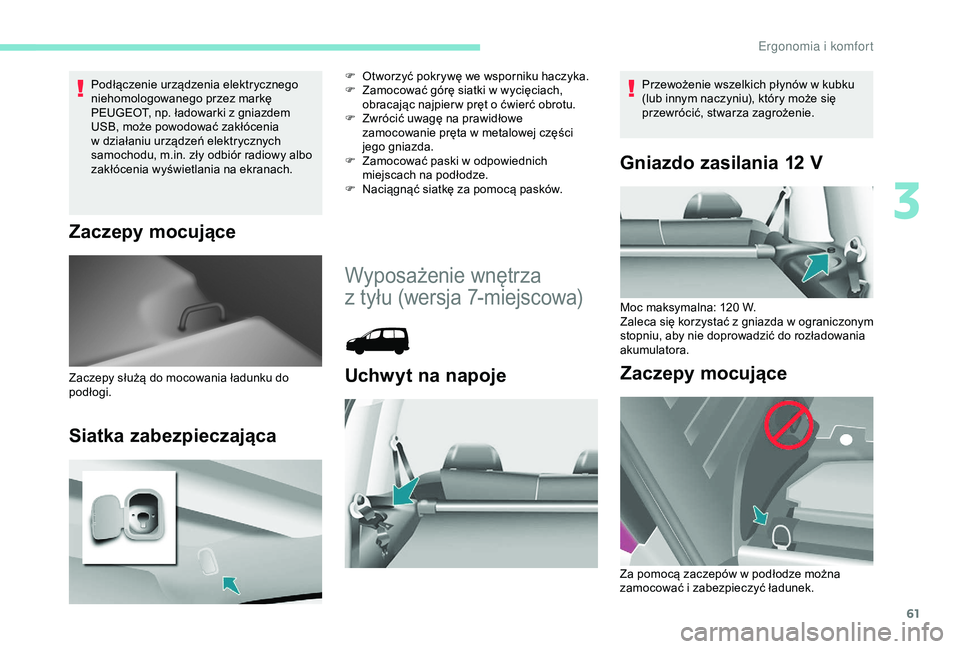

Podłączenie urządzenia elektrycznego
niehomologowanego przez markę
PEUGEOT, np. ładowarki z gniazdem
USB, może powodować zakłócenia
w
działaniu urządzeń elektrycznych
samochodu, m.in. zły odbiór radiowy albo
zakłócenia wyświetlania na ekranach.
Zaczepy mocujące
Siatka zabezpieczająca
F Otworzyć pokrywę we wsporniku haczyka.
F Z amocować górę siatki w wycięciach,
obracając najpier w pręt o
ćwierć obrotu.
F

Z
wrócić uwagę na prawidłowe
zamocowanie pręta w
metalowej części
jego gniazda.
F

Z
amocować paski w odpowiednich
miejscach na podłodze.
F

N
aciągnąć siatkę za pomocą pasków.
Wyposażenie wnętrza
z tyłu (wersja 7-miejscowa)
Uchwyt na napojeZaczepy służą do mocowania ładunku do
podłogi.
Gniazdo zasilania 12 V
Moc maksymalna: 120 W.
Z aleca się korzystać z gniazda w ograniczonym
stopniu, aby nie doprowadzić do rozładowania
akumulatora.
Zaczepy mocujące
Przewożenie wszelkich płynów w kubku
( lub innym naczyniu), który może się
przewrócić, stwarza zagrożenie.
Za pomocą zaczepów w
podłodze można
zamocować i
zabezpieczyć ładunek.
3
E k

62

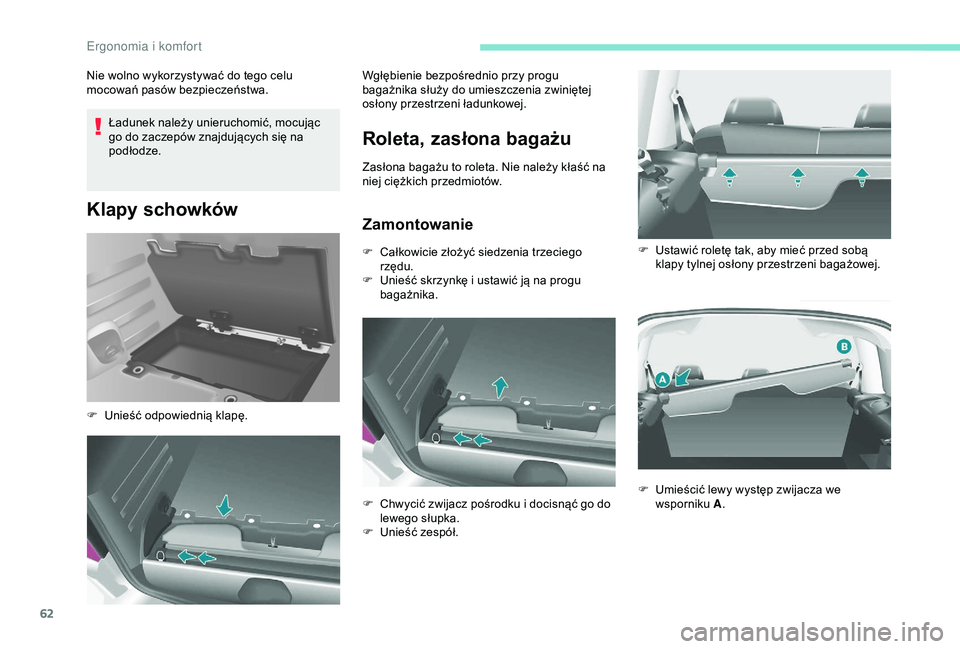

Ładunek należy unieruchomić, mocując
go do zaczepów znajdujących się na
podłodze.
Klapy schowków
Nie wolno wykorzystywać do tego celu
mocowań pasów bezpieczeństwa.
Roleta, zasłona bagażu
Zasłona bagażu to roleta. Nie należy kłaść na
niej ciężkich przedmiotów.
Zamontowanie
F Unieść odpowiednią klapę.Wgłębienie bezpośrednio przy progu
bagażnika służy do umieszczenia zwiniętej
osłony przestrzeni ładunkowej.
F
C
ałkowicie złożyć siedzenia trzeciego
rzędu.
F
U
nieść skrzynkę i ustawić ją na progu
bagażnika.
F
C
hwycić zwijacz pośrodku i docisnąć go do
lewego słupka.
F

U
nieść zespół.F

U
stawić roletę tak, aby mieć przed sobą
klapy tylnej osłony przestrzeni bagażowej.
F
U
mieścić lewy występ zwijacza we
wsporniku A.
Ergonomia i komfort
