Peugeot Partner VP 2001 Kezelési útmutató (in Hungarian)

1
Nyitásához húzzuk magunk felé a
műszerfal bal oldala alatt levő
piros színű kart.Csúsztassuk kezünket a motor-
háztető alá, a középső résztől kis-
sé balra.
Toljuk el jobbra a motorháztető
pereme alatt levő
1-es kart.
Emeljük fel a motorháztetőt.
Rögzítsük a kitámasztókarral az
ábrának megfelelően. A motorháztető zárása
Helyezzük vissza a kitámasztókart
a rögzítésébe visszanyomva.
Csukjuk le a motorháztetőt és
engedjük le.
Ellenőrizzük a megfelelő záródását.A motorháztető hangszigetelő
anyaggal van ellátva, ezér t le-
csukásakor ÜGYELJÜNK a
jelentős súlyára.
14I-3NYITÁSI ÉS ZÁRÁSI MÓDOK
Motorháztető

A
B
Hátsó tetőnyílás*
A hátsó tetőnyílás fedelének kinyitásához húzzuk meg az Akart.
15I-4NYITÁSI ÉS ZÁRÁSI MÓDOK
Emeljük meg a fedelet, toljuk el az ütközési pontig, hogy a Bönbiztosító rögzí-
tések beakadjanak.
A záráshoz ellenőrizzük a támasztórúd (lásd a ÒTámasztórúd a hosszú
rakományokhoz”) megfelelő reteszelését.
Engedjük le a hátsó tetőnyílás fedelét, hogy az reteszelődjön.
* Változattól, vagy felszereltségtől függően.

A
Annak érdekében, hogy lehetséges legyen a hosszú rakományok szállítása a hátsó
tetőnyíláson keresztül, a gépkocsi egy támasztórúddal van felszerelve. Ez lehetővé
teszi a rakomány alátámasztását.
A támasztórúd az Akar megemelésével lehajtható.E művelet közben tartsuk meg a támasztórudat az ajtóoszlopig történő elmozdulása
közben.
A támasztórúd az adott oldalra hajtva marad.
Így lehetőség nyílik a hosszú tárgyak megtartására és a támasztórúd egy kézzel
történő visszaállításához.
Ellenőrizzük a támasztórúd megfelelő reteszelődését.
Közvetlenül soha ne támasszuk a rakományt az ajtókra.
16I-4NYITÁSI ÉS ZÁRÁSI MÓDOK
Támasztórúd a hosszú rakományokhoz
Az oldalsó nyílások rögzítési pontoknak is használhatóak.
A hátsó lökhárító úgy van kialakítva, hogy fellépőként is használható.
FIGYELEM
Soha ne közlekedjünk úgy, hogy a támasztórúd nincs a helyén.
A csomagtérajtó szárnyainak teljes reteszelése csak helyére tett támasztórúdnál lehetséges. Ha a tetőnyílás fedele nyitva van, ügyeljünk az alacsony helyeken tör ténő áthaladásra. Használjuk az előír t figyelmeztető jelölést, ha a rakomány túlnyúlása a gépkocsin az egy méter t meghaladja.

Zárható tanksapka
A nyitásához fordítsuk el a kulcsot negyed fordulattal a gépkocsi hátsó része felé.
Figyelem
A tanksapka követi a karosszéria vonalát, ezért feltétlenül az ábra alapján
helyezzük vissza.
Ha az üzemanyagtar tály sapkája le van véve, akkor az oldalsó tolóajtót*
nem lehet kinyitni.
Az üzemanyagtar tály térfogata :kb. 55 liter (benzines változat),
illetve 60 liter (dízelváltozat).
ÜZEMANYAGOK MINŐSÉGE*
Egy, a betöltőnyílás közelében elhelyezett matricán megtalálhatjuk az
engedélyezett üzemanyagok típusát.
17I-5AZ ÜZEMANYAG BETÖLTÉSE
A benzinmotorok RON 95 üzemanyagra vannak kialakítva, mindazonáltal, a legjobb menettulajdonságok elé-
rése érdekében (benzinmotorok esetén) a RON 98-as üzemanyag használatát javasoljuk.
* Felszereltségtől, vagy országtól függően.
GÁZOLAJ
ÓLOMMENTES BENZIN
FIGYELEM : nem megfelelő minőségű üzemanyag betöltése esetén az üzemanyagtar tályt le kell üríteni a motor beindítása előtt.

18I-6ÜLÉSEK
FejtámlaA magasság beállítása a
fejtámla elcsúsztatásával
történik. A fejtámlák rete-
szeléssel vannak ellátva.
Kiemelésükhöz húzzuk fel
azokat ütközésig, majd
nyomjuk meg a reteszelő-
nyelveket.
Az ülés hosszirányú állítása
Emeljük meg a bal oldalon levő kart
és állítsuk be a kívánt helyzetet.
A hátsó ülések
megközelítése
Lásd a ÒA
HÁTSÓ ÜLÉSEK
MEGKÖZELÍTÉ-SE
Ó oldalt.
A gépjármű dokumentációinak elhelyezése
A vezetőülés fiókja feletti rakodórekesz.
Fiók a vezetőülés alatt
A fiókot nyitásához előzetesen kissé emeljük meg,
majd húzzuk ki előre.
Ülések fűtése* (lásd a ÒA GÉPKOCSIVEZETŐ
KÖRNYEZETE Óoldalt).
* Változattól, vagy országtól függően.
A háttámla dőlésszögének be-
állítása*
A dőlésszög beállításához húzzuk a
kart hátrafelé (az ülések belső
oldalán található) a kívánt dőlésszög
eléréséig.

A
Az utasoldali légzsák semlegesítése*
- Levett gyújtásnál, helyezzük a gyújtáskulcsot az Akapcsolóba.
- Fordítsuk el a kulcsot az OFFhelyzetbe, az utasoldali légzsák semleges.
- A kombinált kijelzőegységen lévő visszajelző lámpa ráadott gyújtásnál folyamatosan világít (a visszajelző lámpa villogása meghibásodást jelez).
Az utasoldali légzsák működésbe helyezése
- Ne felejtsük el a légzsák működésének aktiválását, ennek érdekében, levett gyújtásnál:
- Helyezzük a gyújtáskulcsot a kapcsolóba és fordítsuk el az ON helyzetbe, az
utasoldali légzsák aktív.
- A kombinált kijelzőegységben lévő jelzőlámpa a gyújtás ráadásakor 6 másod- percig világít.
* Felszereltségtől függően.
20I-8A LÉGZSÁKRENDSZER *
Ne helyezzünk el gyermekülést az első utasülésen, ha a gépkocsi utas-
oldali légzsákkal van felszerelve.
Felszereltségtől függően, az utasoldali légzsák semlegesíthető (lásd azalábbiakban).
A biztonsági öv használata kötelező és együtt kell használni a frontális légzsákkal.
Soha ne semlegesítse az utasoldali légzsákot egy utas jelenléte esetén (kivéve a menetiránynak háttal elhelye- zett gyermekülés esetén).

B
A
A hátsó ülések megközelítése*
Emeljük meg az Akart, vagy nyomjuk előre a Bkart, billentsük el a hát-
támlát, majd toljuk előre az ülést.
22I-10A HÁTSÓ ÜLÉSEK MEGKÖZELÍTÉSE
Beállítási helyzetüket megőrző első ülések*
Az első ülések egy olyan szerkezettel vannak ellátva, mely lehetővé teszi az
eredeti helyzet visszaállítását a hátsó ülések megközelítését követően.
Ellenőrizzük eredeti helyzetben az ülés és a háttámla megfelelő rete-
szelődését
* Változattól, vagy országtól függően.

A
A
B
Hátsó ülések*
A művelet megkezdése előtt
Helyezzük el a középső biztonsági
övet a háttámlán kialakított részre
(lásd az ábrát), hogy az öv ne sé-
rülhessen meg.
- Húzzuk ki a fejtámlákat (lásd a ÜLÉSEK. oldalt).
- Oldjuk a háttámla rögzítését az A
gomb megnyomásával.
- Az ülés megfelelő reteszelése esetén a piros jelzőelem nem
látható. Billentsük le teljesen a háttámlát,
hogy az ülőrész kiszabaduljon a
rögzítéseiből. E művelet során a
rögzítőhorgok kiemelkednek (lásd
az ábrát).
Az ülés visszahelyezésekor
ellenőrizzük, hogy a padlólemezen
levő rögzítési pontok nincsenek-e
eltömődve és semmi sem aka-
dályozza az ülés megfelelő elhe-
lyezését.A rakodótér padlólemezén 6 db gyűrűB
található a csomagok rögzítéséhez
(a gépkocsi belső méreteit lásd a
MÉRETEK. oldalon). A használati
körülmények függvényében szereljük
fel a gépkocsit a rakomány rögzítésé-
hez szükséges megfelelő eszközzel
(rács, háló stb).
Megjegyzés
A fejtámlák tárolásához csúsztas-
suk be azok rúdjait a hátsó ülés
összehajtott háttámlája és ülő-
része közé
A biztons ág érdekében mindig
rögz
ítsük le megbízhat óan a ra-
kományt .
* Változattól, vagy országtól függően.
23I-11A HÁTSÓ ÜLÉSEK*

AA
A
B

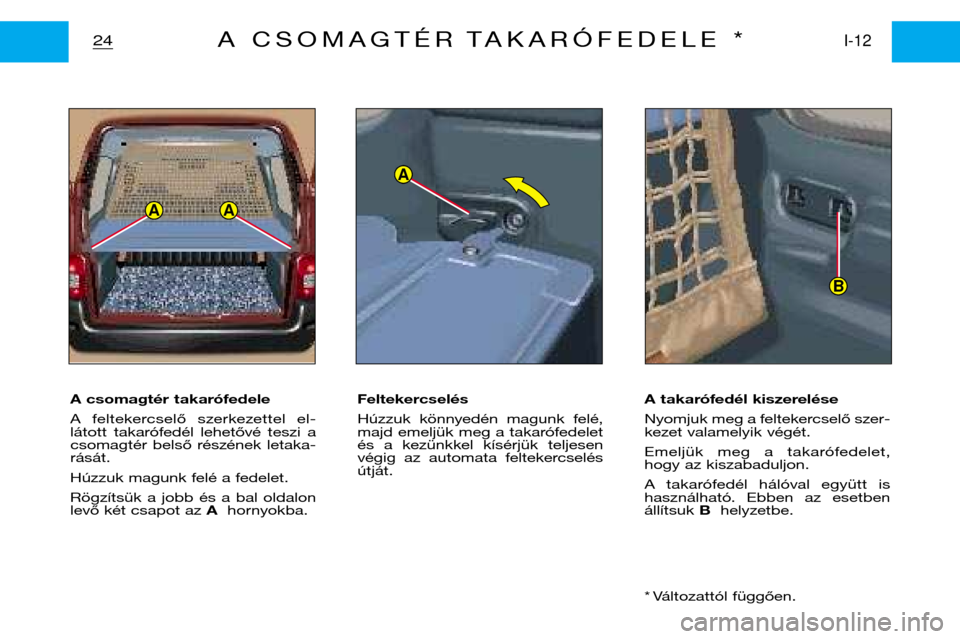

A csomagtér takarófedele
A feltekercselő szerkezettel el-
látott takarófedél lehetővé teszi a
csomagtér belső részének letaka-rását.
Húzzuk magunk felé a fedelet.
Rögzítsük a jobb és a bal oldalon
levő két csapot az Ahornyokba. Feltekercselés
Húzzuk könnyedén magunk felé,
majd emeljük meg a takarófedelet
és a kezünkkel kísérjük teljesen
végig az automata feltekercselésútját.
A takarófedél kiszerelése
Nyomjuk meg a feltekercselő szer-
kezet valamelyik végét.
Emeljük meg a takarófedelet,
hogy az kiszabaduljon.
A takarófedél hálóval együtt is
használható. Ebben az esetbenállítsuk
Bhelyzetbe.
* Változattól függően.
24I-12A CSOMAGTÉR TAKARÓFEDELE *

22
11
1
2
25I-13VÉDŐHÁLÓ*
Nyissuk ki a ruhafogas tartóelemén levő fedelet.
Rögzítsük a háló felső részét az 1-es hornyokba, miután elfordítottuk a rudat negyed fordulattal.
Biztosítsuk a rúd fémes végének megfelelő beilleszkedését a részére kialakított helyre.
Rögzítsük a hevedereket a padlólemezen.
Feszítsük meg a hálót a 2-es hevederek segítségével.
A háló két helyzetben szerelhető fel: kinyitott, vagy összehajtott hátsó ülésnek megfelelően.
* Változattól függően.
