Page 301 of 317

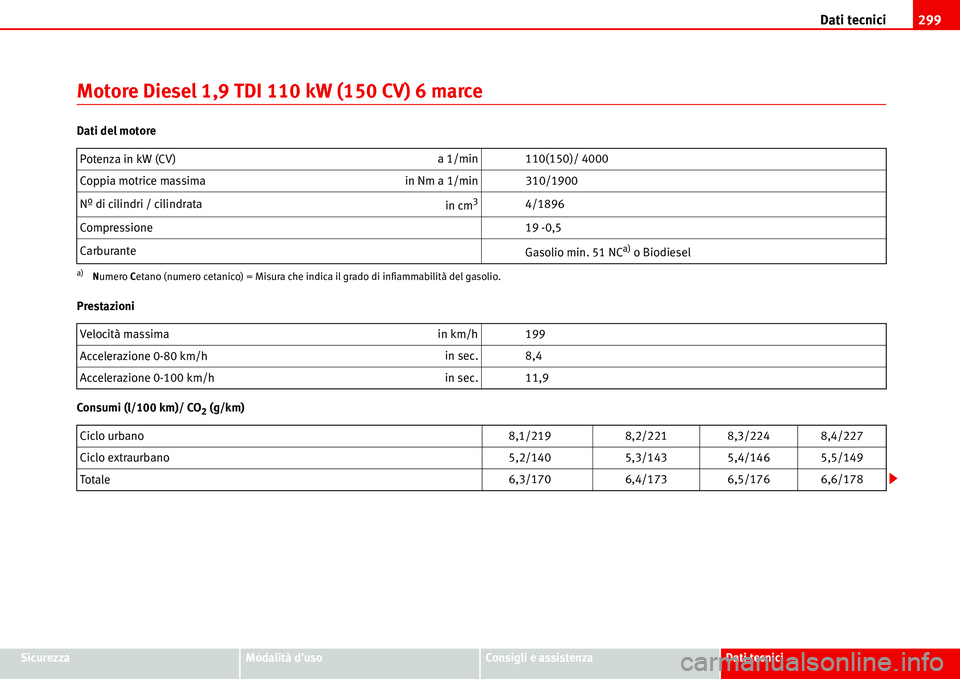

Dati tecnici299
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Motore Diesel 1,9 TDI 110 kW (150 CV) 6 marce
Dati del motore
Prestazioni
Consumi (l/100 km)/ CO
2 (g/km) Potenza in kW (CV)a 1/min 110(150)/ 4000
Coppia motrice massimain Nm a 1/min 310/1900
Nº di cilindri / cilindrata
in cm
34/1896
Compressione 19 -0,5
Carburante
Gasolio min. 51 NC
a) o Biodiesel
a)Numero Cetano (numero cetanico) = Misura che indica il grado di infiammabilità del gasolio.
Velocità massimain km/h 199
Accelerazione 0-80 km/hin sec. 8,4
Accelerazione 0-100 km/hin sec. 11,9
Ciclo urbano8,1/219 8,2/221 8,3/224 8,4/227
Ciclo extraurbano5,2/140 5,3/143 5,4/146 5,5/149
Totale6,3/170 6,4/173 6,5/176 6,6/178
Page 302 of 317
Dati tecnici 300
Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motore
Motore Diesel 2.0 TDI 103 kW (140 CV) 6 marce
Dati del motorePeso totale ammessoin kg 2510
Massa durante la marcia (con conducente)in kg 1724/2003
Massa max. sull'asse anteriorein kg 1240
Massa max. sull'asse posteriorein kg 1280
Peso ammesso sul tettoin kg 75
Rimorchio senza freno per pendenze fino al 12%700
Rimorchio con freno per pendenze fino al 12%2000
Capacità indicativa olio motore con cambio filtro 4,3 litri
Potenza in kW (CV)a 1/min 103(140)/ 4000
Coppia motrice massima in Nm a 1/min 310/1900-2500
Nº di cilindri / cilindrata
in cm
34/1968
Compressione 18,5 ± 0,5
Carburante
Gasolio min. 51 NC
a)
a)Numero Cetano (numero cetanico) = Misura che indica il grado di infiammabilità del gasolio.
Page 303 of 317

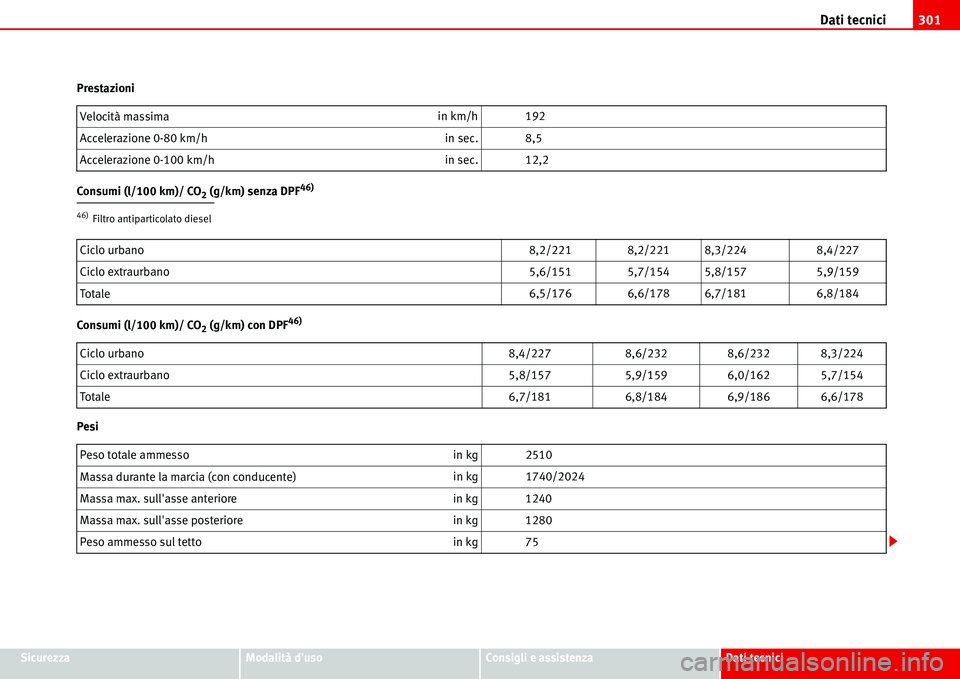

Dati tecnici301
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici Prestazioni
Consumi (l/100 km)/ CO
2 (g/km) senza DPF46)
Consumi (l/100 km)/ CO2 (g/km) con DPF46)
PesiVelocità massimain km/h 192
Accelerazione 0-80 km/hin sec. 8,5
Accelerazione 0-100 km/hin sec. 12,2
46)Filtro antiparticolato diesel
Ciclo urbano8,2/221 8,2/221 8,3/224 8,4/227
Ciclo extraurbano5,6/151 5,7/154 5,8/157 5,9/159
Totale6,5/176 6,6/178 6,7/181 6,8/184
Ciclo urbano8,4/227 8,6/232 8,6/232 8,3/224
Ciclo extraurbano5,8/157 5,9/159 6,0/162 5,7/154
Totale6,7/181 6,8/184 6,9/186 6,6/178
Peso totale ammessoin kg 2510
Massa durante la marcia (con conducente)in kg 1740/2024
Massa max. sull'asse anteriorein kg 1240
Massa max. sull'asse posteriorein kg 1280
Peso ammesso sul tettoin kg 75
Page 304 of 317

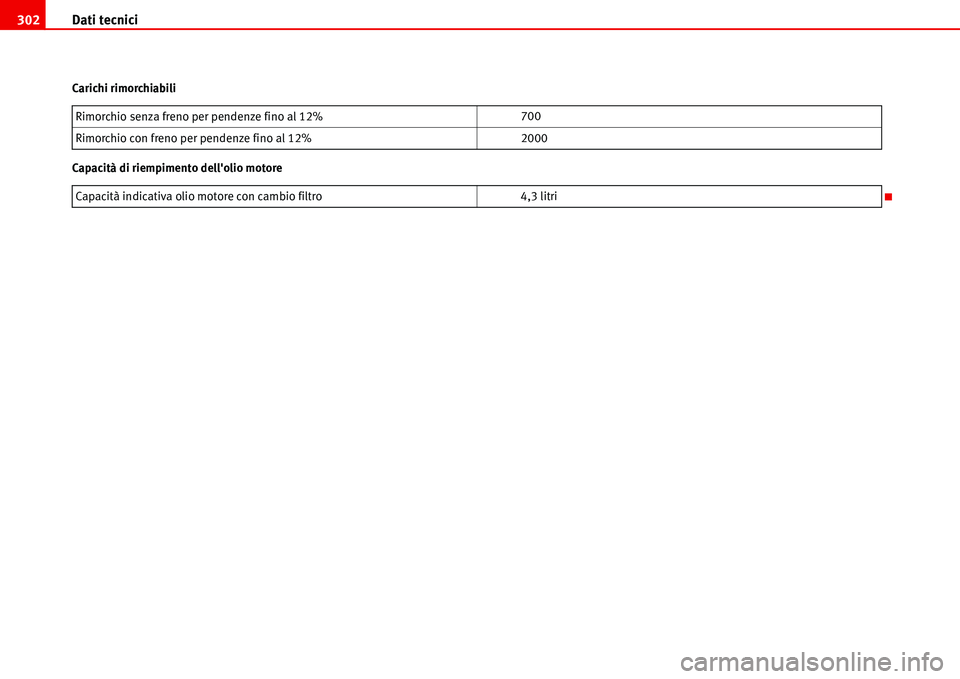

Dati tecnici 302
Carichi rimorchiabili
Capacità di riempimento dell'olio motoreRimorchio senza freno per pendenze fino al 12%700
Rimorchio con freno per pendenze fino al 12%2000
Capacità indicativa olio motore con cambio filtro 4,3 litri
Page 305 of 317

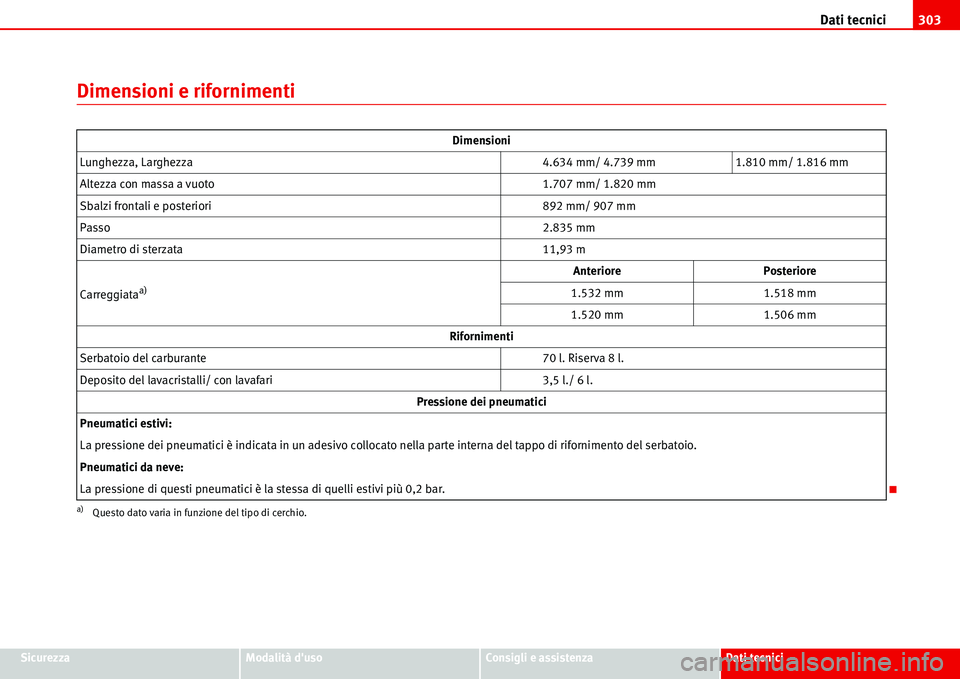

Dati tecnici303
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Dimensioni e rifornimenti
Dimensioni
Lunghezza, Larghezza4.634 mm/ 4.739 mm 1.810 mm/ 1.816 mm
Altezza con massa a vuoto1.707 mm/ 1.820 mm
Sbalzi frontali e posteriori892 mm/ 907 mm
Passo2.835 mm
Diametro di sterzata11,93 m
Carreggiata
a)
a)Questo dato varia in funzione del tipo di cerchio.
Anteriore Posteriore
1.532 mm 1.518 mm
1.520 mm 1.506 mm
Rifornimenti
Serbatoio del carburante70 l. Riserva 8 l.
Deposito del lavacristalli/ con lavafari3,5 l./ 6 l.
Pressione dei pneumatici
Pneumatici estivi:
La pressione dei pneumatici è indicata in un adesivo collocato nella parte interna del tappo di rifornimento del serbatoio.
Pneumatici da neve:
La pressione di questi pneumatici è la stessa di quelli estivi più 0,2 bar.
Page 306 of 317
Page 307 of 317

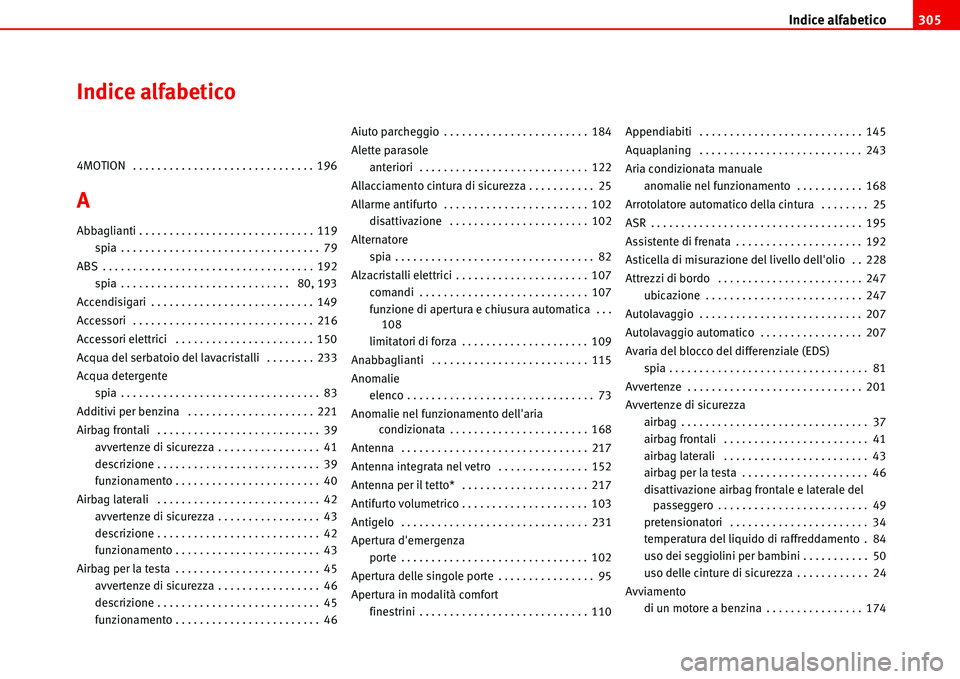

Indice alfabetico305
Indice alfabetico
4MOTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
A
Abbaglianti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80, 193
Accendisigari . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Accessori elettrici . . . . . . . . . . . . . . . . . . . . . . . 150
Acqua del serbatoio del lavacristalli . . . . . . . . 233
Acqua detergente
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Additivi per benzina . . . . . . . . . . . . . . . . . . . . . 221
Airbag frontali . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
avvertenze di sicurezza . . . . . . . . . . . . . . . . . 41
descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
funzionamento . . . . . . . . . . . . . . . . . . . . . . . . 40
Airbag laterali . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
avvertenze di sicurezza . . . . . . . . . . . . . . . . . 43
descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
funzionamento . . . . . . . . . . . . . . . . . . . . . . . . 43
Airbag per la testa . . . . . . . . . . . . . . . . . . . . . . . . 45
avvertenze di sicurezza . . . . . . . . . . . . . . . . . 46
descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
funzionamento . . . . . . . . . . . . . . . . . . . . . . . . 46Aiuto parcheggio . . . . . . . . . . . . . . . . . . . . . . . . 184
Alette parasole
anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Allacciamento cintura di sicurezza . . . . . . . . . . . 25
Allarme antifurto . . . . . . . . . . . . . . . . . . . . . . . . 102
disattivazione . . . . . . . . . . . . . . . . . . . . . . . 102
Alternatore
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Alzacristalli elettrici . . . . . . . . . . . . . . . . . . . . . . 107
comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
funzione di apertura e chiusura automatica . . .
108
limitatori di forza . . . . . . . . . . . . . . . . . . . . . 109
Anabbaglianti . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Anomalie
elenco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Anomalie nel funzionamento dell'aria
condizionata . . . . . . . . . . . . . . . . . . . . . . . 168
Antenna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
Antenna integrata nel vetro . . . . . . . . . . . . . . . 152
Antenna per il tetto* . . . . . . . . . . . . . . . . . . . . . 217
Antifurto volumetrico . . . . . . . . . . . . . . . . . . . . . 103
Antigelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Apertura d'emergenza
porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Apertura delle singole porte . . . . . . . . . . . . . . . . 95
Apertura in modalità comfort
finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110Appendiabiti . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 243
Aria condizionata manuale
anomalie nel funzionamento . . . . . . . . . . . 168
Arrotolatore automatico della cintura . . . . . . . . 25
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Assistente di frenata . . . . . . . . . . . . . . . . . . . . . 192
Asticella di misurazione del livello dell'olio . . 228
Attrezzi di bordo . . . . . . . . . . . . . . . . . . . . . . . . 247
ubicazione . . . . . . . . . . . . . . . . . . . . . . . . . . 247
Autolavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Autolavaggio automatico . . . . . . . . . . . . . . . . . 207
Avaria del blocco del differenziale (EDS)
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
Avvertenze di sicurezza
airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
airbag frontali . . . . . . . . . . . . . . . . . . . . . . . . 41
airbag laterali . . . . . . . . . . . . . . . . . . . . . . . . 43
airbag per la testa . . . . . . . . . . . . . . . . . . . . . 46
disattivazione airbag frontale e laterale del
passeggero . . . . . . . . . . . . . . . . . . . . . . . . . 49
pretensionatori . . . . . . . . . . . . . . . . . . . . . . . 34
temperatura del liquido di raffreddamento . 84
uso dei seggiolini per bambini . . . . . . . . . . . 50
uso delle cinture di sicurezza . . . . . . . . . . . . 24
Avviamento
di un motore a benzina . . . . . . . . . . . . . . . . 174
Page 308 of 317

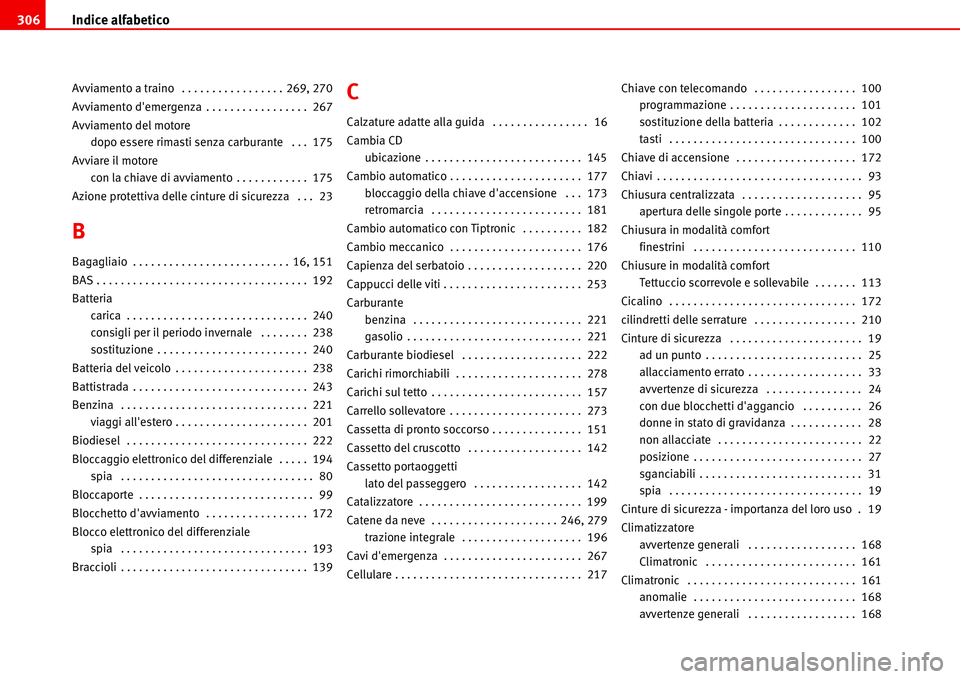

Indice alfabetico 306
Avviamento a traino . . . . . . . . . . . . . . . . . 269, 270
Avviamento d'emergenza . . . . . . . . . . . . . . . . . 267
Avviamento del motore
dopo essere rimasti senza carburante . . . 175
Avviare il motore
con la chiave di avviamento . . . . . . . . . . . . 175
Azione protettiva delle cinture di sicurezza . . . 23
B
Bagagliaio . . . . . . . . . . . . . . . . . . . . . . . . . . 16, 151
BAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Batteria
carica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
consigli per il periodo invernale . . . . . . . . 238
sostituzione . . . . . . . . . . . . . . . . . . . . . . . . . 240
Batteria del veicolo . . . . . . . . . . . . . . . . . . . . . . 238
Battistrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243
Benzina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
viaggi all'estero . . . . . . . . . . . . . . . . . . . . . . 201
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222
Bloccaggio elettronico del differenziale . . . . . 194
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Bloccaporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . 172
Blocco elettronico del differenziale
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Braccioli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
C
Calzature adatte alla guida . . . . . . . . . . . . . . . . 16
Cambia CD
ubicazione . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Cambio automatico . . . . . . . . . . . . . . . . . . . . . . 177
bloccaggio della chiave d'accensione . . . 173
retromarcia . . . . . . . . . . . . . . . . . . . . . . . . . 181
Cambio automatico con Tiptronic . . . . . . . . . . 182
Cambio meccanico . . . . . . . . . . . . . . . . . . . . . . 176
Capienza del serbatoio . . . . . . . . . . . . . . . . . . . 220
Cappucci delle viti . . . . . . . . . . . . . . . . . . . . . . . 253
Carburante
benzina . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
gasolio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
Carburante biodiesel . . . . . . . . . . . . . . . . . . . . 222
Carichi rimorchiabili . . . . . . . . . . . . . . . . . . . . . 278
Carichi sul tetto . . . . . . . . . . . . . . . . . . . . . . . . . 157
Carrello sollevatore . . . . . . . . . . . . . . . . . . . . . . 273
Cassetta di pronto soccorso . . . . . . . . . . . . . . . 151
Cassetto del cruscotto . . . . . . . . . . . . . . . . . . . 142
Cassetto portaoggetti
lato del passeggero . . . . . . . . . . . . . . . . . . 142
Catalizzatore . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Catene da neve . . . . . . . . . . . . . . . . . . . . . 246, 279
trazione integrale . . . . . . . . . . . . . . . . . . . . 196
Cavi d'emergenza . . . . . . . . . . . . . . . . . . . . . . . 267
Cellulare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217Chiave con telecomando . . . . . . . . . . . . . . . . . 100
programmazione . . . . . . . . . . . . . . . . . . . . . 101
sostituzione della batteria . . . . . . . . . . . . . 102
tasti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Chiave di accensione . . . . . . . . . . . . . . . . . . . . 172
Chiavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . 95
apertura delle singole porte . . . . . . . . . . . . . 95
Chiusura in modalità comfort
finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Chiusure in modalità comfort
Tettuccio scorrevole e sollevabile . . . . . . . 113
Cicalino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
cilindretti delle serrature . . . . . . . . . . . . . . . . . 210
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . 19
ad un punto . . . . . . . . . . . . . . . . . . . . . . . . . . 25
allacciamento errato . . . . . . . . . . . . . . . . . . . 33
avvertenze di sicurezza . . . . . . . . . . . . . . . . 24
con due blocchetti d'aggancio . . . . . . . . . . 26
donne in stato di gravidanza . . . . . . . . . . . . 28
non allacciate . . . . . . . . . . . . . . . . . . . . . . . . 22
posizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
sganciabili . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Cinture di sicurezza - importanza del loro uso . 19
Climatizzatore
avvertenze generali . . . . . . . . . . . . . . . . . . 168
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . 161
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
anomalie . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
avvertenze generali . . . . . . . . . . . . . . . . . . 168
Page 309 of 317

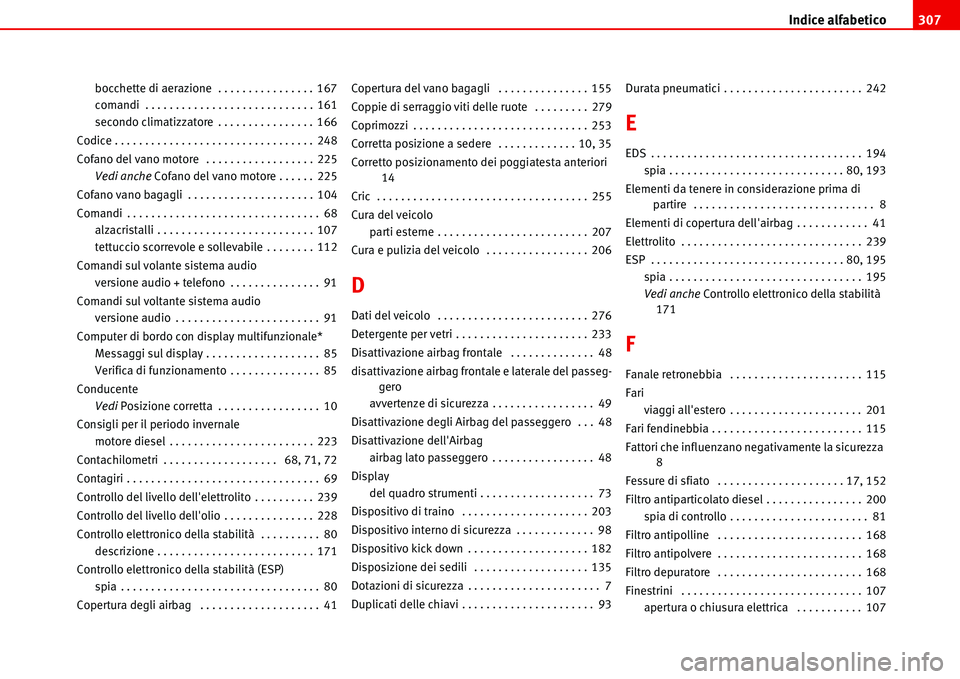

Indice alfabetico307
bocchette di aerazione . . . . . . . . . . . . . . . . 167
comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
secondo climatizzatore . . . . . . . . . . . . . . . . 166
Codice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248
Cofano del vano motore . . . . . . . . . . . . . . . . . . 225
Vedi ancheCofano del vano motore . . . . . . 225
Cofano vano bagagli . . . . . . . . . . . . . . . . . . . . . 104
Comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
alzacristalli . . . . . . . . . . . . . . . . . . . . . . . . . . 107
tettuccio scorrevole e sollevabile . . . . . . . . 112
Comandi sul volante sistema audio
versione audio + telefono . . . . . . . . . . . . . . . 91
Comandi sul voltante sistema audio
versione audio . . . . . . . . . . . . . . . . . . . . . . . . 91
Computer di bordo con display multifunzionale*
Messaggi sul display . . . . . . . . . . . . . . . . . . . 85
Verifica di funzionamento . . . . . . . . . . . . . . . 85
Conducente
VediPosizione corretta . . . . . . . . . . . . . . . . . 10
Consigli per il periodo invernale
motore diesel . . . . . . . . . . . . . . . . . . . . . . . . 223
Contachilometri . . . . . . . . . . . . . . . . . . . 68, 71, 72
Contagiri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Controllo del livello dell'elettrolito . . . . . . . . . . 239
Controllo del livello dell'olio . . . . . . . . . . . . . . . 228
Controllo elettronico della stabilità . . . . . . . . . . 80
descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Controllo elettronico della stabilità (ESP)
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Copertura degli airbag . . . . . . . . . . . . . . . . . . . . 41Copertura del vano bagagli . . . . . . . . . . . . . . . 155
Coppie di serraggio viti delle ruote . . . . . . . . . 279
Coprimozzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253
Corretta posizione a sedere . . . . . . . . . . . . . 10, 35
Corretto posizionamento dei poggiatesta anteriori
14
Cric . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255
Cura del veicolo
parti esterne . . . . . . . . . . . . . . . . . . . . . . . . . 207
Cura e pulizia del veicolo . . . . . . . . . . . . . . . . . 206
D
Dati del veicolo . . . . . . . . . . . . . . . . . . . . . . . . . 276
Detergente per vetri . . . . . . . . . . . . . . . . . . . . . . 233
Disattivazione airbag frontale . . . . . . . . . . . . . . 48
disattivazione airbag frontale e laterale del passeg-
gero
avvertenze di sicurezza . . . . . . . . . . . . . . . . . 49
Disattivazione degli Airbag del passeggero . . . 48
Disattivazione dell'Airbag
airbag lato passeggero . . . . . . . . . . . . . . . . . 48
Display
del quadro strumenti . . . . . . . . . . . . . . . . . . . 73
Dispositivo di traino . . . . . . . . . . . . . . . . . . . . . 203
Dispositivo interno di sicurezza . . . . . . . . . . . . . 98
Dispositivo kick down . . . . . . . . . . . . . . . . . . . . 182
Disposizione dei sedili . . . . . . . . . . . . . . . . . . . 135
Dotazioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . 7
Duplicati delle chiavi . . . . . . . . . . . . . . . . . . . . . . 93Durata pneumatici . . . . . . . . . . . . . . . . . . . . . . . 242
E
EDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80, 193
Elementi da tenere in considerazione prima di
partire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Elementi di copertura dell'airbag . . . . . . . . . . . . 41
Elettrolito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239
ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80, 195
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Vedi ancheControllo elettronico della stabilità
171
F
Fanale retronebbia . . . . . . . . . . . . . . . . . . . . . . 115
Fari
viaggi all'estero . . . . . . . . . . . . . . . . . . . . . . 201
Fari fendinebbia . . . . . . . . . . . . . . . . . . . . . . . . . 115
Fattori che influenzano negativamente la sicurezza
8
Fessure di sfiato . . . . . . . . . . . . . . . . . . . . . 17, 152
Filtro antiparticolato diesel . . . . . . . . . . . . . . . . 200
spia di controllo . . . . . . . . . . . . . . . . . . . . . . . 81
Filtro antipolline . . . . . . . . . . . . . . . . . . . . . . . . 168
Filtro antipolvere . . . . . . . . . . . . . . . . . . . . . . . . 168
Filtro depuratore . . . . . . . . . . . . . . . . . . . . . . . . 168
Finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
apertura o chiusura elettrica . . . . . . . . . . . 107
Page 310 of 317

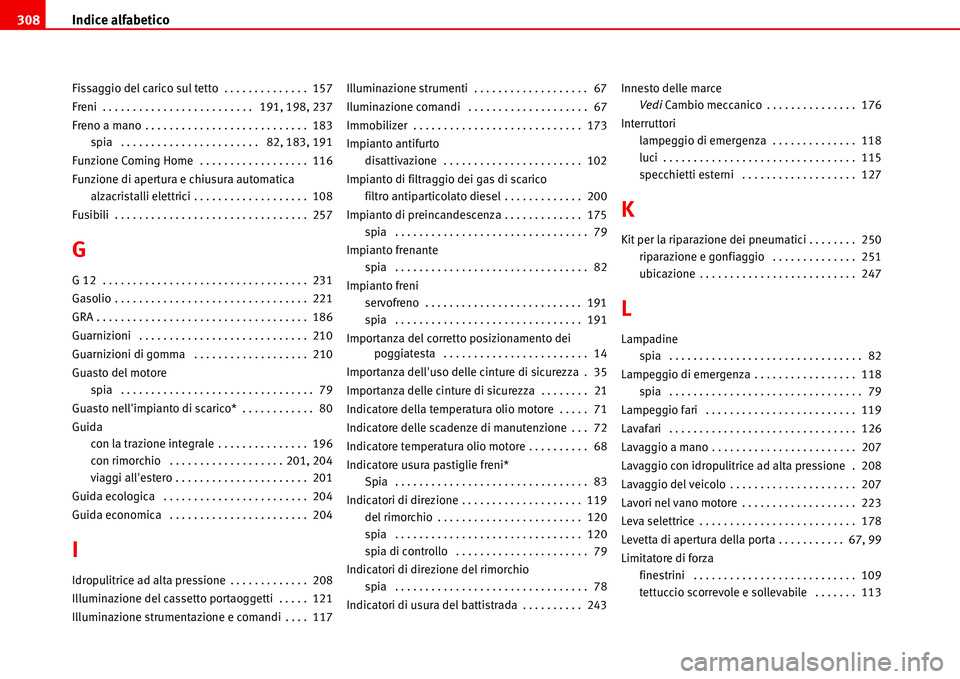

Indice alfabetico 308
Fissaggio del carico sul tetto . . . . . . . . . . . . . . 157
Freni . . . . . . . . . . . . . . . . . . . . . . . . . 191, 198, 237
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
spia . . . . . . . . . . . . . . . . . . . . . . . 82, 183, 191
Funzione Coming Home . . . . . . . . . . . . . . . . . . 116
Funzione di apertura e chiusura automatica
alzacristalli elettrici . . . . . . . . . . . . . . . . . . . 108
Fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257
G
G 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Gasolio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
GRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Guarnizioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
Guarnizioni di gomma . . . . . . . . . . . . . . . . . . . 210
Guasto del motore
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Guasto nell'impianto di scarico* . . . . . . . . . . . . 80
Guida
con la trazione integrale . . . . . . . . . . . . . . . 196
con rimorchio . . . . . . . . . . . . . . . . . . . 201, 204
viaggi all'estero . . . . . . . . . . . . . . . . . . . . . . 201
Guida ecologica . . . . . . . . . . . . . . . . . . . . . . . . 204
Guida economica . . . . . . . . . . . . . . . . . . . . . . . 204
I
Idropulitrice ad alta pressione . . . . . . . . . . . . . 208
Illuminazione del cassetto portaoggetti . . . . . 121
Illuminazione strumentazione e comandi . . . . 117Illuminazione strumenti . . . . . . . . . . . . . . . . . . . 67
Iluminazione comandi . . . . . . . . . . . . . . . . . . . . 67
Immobilizer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Impianto antifurto
disattivazione . . . . . . . . . . . . . . . . . . . . . . . 102
Impianto di filtraggio dei gas di scarico
filtro antiparticolato diesel . . . . . . . . . . . . . 200
Impianto di preincandescenza . . . . . . . . . . . . . 175
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Impianto frenante
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Impianto freni
servofreno . . . . . . . . . . . . . . . . . . . . . . . . . . 191
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Importanza del corretto posizionamento dei
poggiatesta . . . . . . . . . . . . . . . . . . . . . . . . 14
Importanza dell'uso delle cinture di sicurezza . 35
Importanza delle cinture di sicurezza . . . . . . . . 21
Indicatore della temperatura olio motore . . . . . 71
Indicatore delle scadenze di manutenzione . . . 72
Indicatore temperatura olio motore . . . . . . . . . . 68
Indicatore usura pastiglie freni*
Spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Indicatori di direzione . . . . . . . . . . . . . . . . . . . . 119
del rimorchio . . . . . . . . . . . . . . . . . . . . . . . . 120
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
spia di controllo . . . . . . . . . . . . . . . . . . . . . . 79
Indicatori di direzione del rimorchio
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Indicatori di usura del battistrada . . . . . . . . . . 243Innesto delle marce
VediCambio meccanico . . . . . . . . . . . . . . . 176
Interruttori
lampeggio di emergenza . . . . . . . . . . . . . . 118
luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
specchietti esterni . . . . . . . . . . . . . . . . . . . 127
K
Kit per la riparazione dei pneumatici . . . . . . . . 250
riparazione e gonfiaggio . . . . . . . . . . . . . . 251
ubicazione . . . . . . . . . . . . . . . . . . . . . . . . . . 247
L
Lampadine
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Lampeggio di emergenza . . . . . . . . . . . . . . . . . 118
spia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Lampeggio fari . . . . . . . . . . . . . . . . . . . . . . . . . 119
Lavafari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Lavaggio a mano . . . . . . . . . . . . . . . . . . . . . . . . 207
Lavaggio con idropulitrice ad alta pressione . 208
Lavaggio del veicolo . . . . . . . . . . . . . . . . . . . . . 207
Lavori nel vano motore . . . . . . . . . . . . . . . . . . . 223
Leva selettrice . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Levetta di apertura della porta . . . . . . . . . . . 67, 99
Limitatore di forza
finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
tettuccio scorrevole e sollevabile . . . . . . . 113
