Seat Alhambra 2011 Betriebsanleitung (in German)

109
Licht und Sicht
Innen- und Leseleuchten Taste / Po-
sition Funktion
 Innenleuchten ausschalten.
 Innenleuchten einschalten.
 Türkontaktschalter einschalten (Mittelstellung).
Innenl
euc
hten schalten sich automatisch beim Entriegeln
des Fahrzeugs, dem Öffnen einer Tür oder Abziehen des Fahr-
zeugschlüssels aus dem Zündschloss ein.
Das Licht verlischt einige Sekunden nach dem Schließen aller
Türen, beim Verriegeln des Fahrzeugs oder Einschalten der
Zündung.  Leseleuchte ein- oder ausschalten.
Ablagefach- und Gepäckraumleuchte
Beim Öff
nen u

nd Schließen des Handschuhfachs und der Heckklappe wird
eine Leuchte automatisch ein- oder ausgeschaltet.
Ambientebeleuchtung
Die Ambientebeleuchtung im vorderen Dachhimmel erhellt bei eingeschal-
tetem Stand- oder Abblendlicht die Bedienungselemente in der Mittelkon-
sole von oben.
Zusätzlich können die Türöffnungshebel in den Griffmulden beleuchtet sein. Hinweis
Die Leseleuchten verlöschen beim Verriegeln des Fahrzeugs oder nach eini-
gen Minut en, w

enn der Fahrzeugschlüssel aus dem Zündschloss abgezo-
gen wurde. Das verhindert ein Entladen der Fahrzeugbatterie. Sonnenschutz
Einleit
ung ACHTUNG
Heruntergeklappte Sonnenblenden und ausgezogene Sonnenschutzrol-
los k

önnen die Sicht reduzieren.
● Sonnenblenden und Sonnenschutzrollos immer in die Halterung zu-
rückführen, w
enn sie nicht mehr benötigt werden. 
Sonnenblenden Abb. 64 Sonnenblende.
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

110
Licht und Sicht
Verstellmöglichkeiten der Sonnenblenden für den Fahrer und Beifahrer:
● Zur Frontscheibe klappen.
● Aus der Halterung herausziehen und zu der Tür schwenken
⇒ Abb. 64 1 .
● Zur Tür geschwenkte Sonnenblende in Längsrichtung nach hinten ver-
sc hie
ben.
Beleuchteter Make-up-Spiegel
In der heruntergeklappten Sonnenblende befindet sich hinter einer Abde-
ckung ein Make-up-Spiegel. Beim Aufschieben der Abdeckung 2 leuchtet
eine Leuc ht

e auf.
Die Leuchte verlischt, wenn die Abdeckung vor dem Make-up-Spiegel zu-
rückgeschoben oder die Sonnenblende nach oben geschwenkt wird. Hinweis
Die Leuchte oberhalb der Sonnenblende verlischt unter bestimmten Bedin-
gun g

en nach einigen Minuten automatisch. Das verhindert ein Entladen der
Fahrzeugbatterie. Sonnenschutzrollo für die hinteren Seitenscheiben Abb. 65 Im hinteren
rec
ht

en Fenster: Sonnen-
schutzrollo.
Die Sonnenschutzrollos für die hinteren Seitenscheiben sind in die Seiten-
verkl
eidung am jeweiligen Fenster eingebaut.
● Sonnenschutzrollo am hervorstehenden Griff ⇒ Abb. 65 A ganz nach
oben z

iehen.
● Haltestange mit den beiden Ösen in die entsprechenden Halterun-
gen B einhängen. Prüfen, dass das herausgezogene Sonnenschutzrollo si-
cher in den beiden Halt eru

ngen B eingehängt ist.
● Zum Einrollen Sonnenschutzrollo oben aushängen und von Hand nach
unt en führ

en ⇒  .
VORSICHT
Sonnenschutzrollo nicht nach unten „schnellen“ lassen, um Beschädigun-
gen am Sonnen

schutzrollo bzw. der Innenverkleidung zu vermeiden. 

111
Licht und Sicht
Scheibenwischer und -wascher
Einl eit
ung Ergänzende Informationen und Warnhinweise:
●
Umluftbetrieb der Klimaanlage ⇒ Seite 163
● Vorber

eitungen zu Arbeiten im Motorraum ⇒ Seite 286
● Fahr

zeug außen pflegen und reinigen ⇒ Seite 251 ACHTUNG
Scheibenwaschwasser kann ohne ausreichenden Frostschutz auf der
Front s

cheibe gefrieren und die Sicht nach vorn einschränken.
● Scheibenwaschanlage bei winterlichen Temperaturen nur mit ausrei-
chendem Fro
stschutz benutzen.
● Niemals die Scheibenwaschanlage bei winterlichen Temperaturen be-
nutzen, sol
ange die Frontscheibe nicht mit der Lüftungsanlage ange-
wärmt wurde. Das Frostschutzgemisch kann sonst auf der Frontscheibe
gefrieren und die Sicht einschränken. ACHTUNG
Abgenutzte oder schmutzige Scheibenwischerblätter reduzieren die Sicht
und erhöhen d a

s Risiko von Unfällen und schweren Verletzungen.
● Scheibenwischerblätter immer dann wechseln, wenn sie beschädigt
oder abgenutz
t sind und die Fensterscheibe nicht mehr ausreichend säu-
bern. VORSICHT
Bei Frost vor dem Einschalten der Scheibenwischer prüfen, dass die Schei-
ben w

ischerblätter nicht angefroren sind! Wenn bei kaltem Wetter das Fahr-
zeug abgestellt wird, kann die Servicestellung der Frontscheibenwischer
hilfreich sein ⇒  Seite 113. 
Kontrollleuchte leuchtet Mögliche Ursache Abhilfe
 Scheibenwaschwasserstand
zu g
erin

g. Scheibenwaschwasserbehälter
bei der nächs
t
en Gelegenheit
auffüllen ⇒ Seite 115. Beim Einschalten der Zündung leuchten einige Warn- und Kontrollleuchten
zur F
u

nktionsprüfung kurz auf. Sie verlöschen nach wenigen Sekunden. VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu F ahr

zeugbeschädigungen führen. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

112
Licht und Sicht
Scheibenwischerhebel Abb. 66 Frontschei-
benw
i
scher bedienen. Abb. 67 Heckscheiben-
wi
s

cher bedienen. Hebel in die gewünschte Position bewegen
⇒  :
0
OFF Scheibenwischer ausgeschaltet.
1
 Intervallwischen für die Frontscheibe.
Mit
Sc

halter ⇒ Abb. 66 A Intervallstufen (Fahrzeuge ohne Re-
gen sen
sor) oder Empfindlichkeit des Regensensors einstel-
len. 2
LOW Langsames Wischen.
3
HIGH Schnelles Wischen.
4

x Tippwischen – kurzes Wischen. Hebel länger nach unten ge-
drückt
h

alten, um schneller zu wischen. 5
 Wisch-Wasch-Automatik zum Reinigen der Frontscheibe bei
gez
og

enem Hebel. 6
 Intervallwischen für die Heckscheibe. Der Wischer wischt etwa
all
e sec

hs Sekunden. 7
 Wisch-Wasch-Automatik zum Reinigen der Heckscheibe bei
gedrüc
kt

em Hebel. VORSICHT
Wenn bei eingeschaltetem Scheibenwischer die Zündung ausgeschaltet
wir d, w

ischen die Scheibenwischer bei erneutem Einschalten der Zündung
in der gleichen Wischerstufe weiter. Bei Frost, Schneefall und anderen Hin-
dernissen auf der Fensterscheibe kann das zur Beschädigung der Scheiben-
wischer und des Scheibenwischermotors führen. Hinweis
● Die Scheibenwischer funktionieren nur bei eingeschalteter Zündung und
g e

schlossener Motorraumklappe bzw. Heckklappe.
● Das Intervallwischen für die Frontscheibe erfolgt in Abhängigkeit zur
Fahrg
eschwindigkeit. Je schneller gefahren wird, desto öfter wischen die
Scheibenwischer.
● Der Heckscheibenwischer schaltet sich automatisch ein, wenn die Schei-
benwi
scher für die Frontscheibe eingeschaltet sind und der Rückwärtsgang
eingelegt wird. 

113
Licht und Sicht
Scheibenwischerfunktionen Verhalten des Scheibenwischers in unterschiedlichen Situationen:
Bei Fahrzeugstillstand: Die eingeschaltete Wischerstufe schaltet vo-
rüberg
ehend auf
die nächste Stufe herunter.Während der Wisch-Wasch-
Autom
atik: Die Klimaanlage schaltet für etwa 30 Sekun-
den auf Um
luf

tbetrieb, um Gerüche des
Scheibenwaschwassers im Fahrzeuginnen-
raum zu vermeiden. Beim Intervall-Wischen: Die Intervalle steuern geschwindigkeitsab-
hängig. Je höher die Ge
s

chwindigkeit ist,
desto kürzer ist das Intervall. Beheizbare Scheibenwaschdüsen
Die Beheiz
u

ng taut nur eingefrorene Scheibenwaschdüsen auf, nicht jedoch
die Wasser führenden Schläuche. Die beheizbaren Scheibenwaschdüsen re-
geln ihre Heizleistung automatisch beim Einschalten der Zündung abhängig
von der Umgebungstemperatur.
Scheinwerferreinigungsanlage
Die Scheinwerferreinigungsanlage reinigt die Scheinwerfergläser.
Nach dem Einschalten der Zündung werden beim ersten und dann bei je-
dem fünften Betätigen der Scheibenwaschanlage für die Frontscheibe auch
die Scheinwerfer gewaschen. Dazu muss der Scheibenwischerhebel bei ein-
geschaltetem Abblend- oder Fernlicht zum Lenkrad gezogen werden. In re-
gelmäßigen Abständen, zum Beispiel beim Tanken, hartnäckig festsitzen-
den Schmutz von den Scheinwerfergläsern entfernen, wie z. B. Insektenres-
te.
Um die Funktion der Scheinwerferreinigungsanlage auch im Winter sicher-
zustellen, die Waschdüsenhalterungen im Stoßfänger vor der Benutzung
von Schnee befreien. Eis ggf. mit einem Enteisungsspray entfernen. Hinweis
Bei einem Hindernis auf der Windschutzscheibe versucht der Wischer, die-
ses Hinderni

s wegzuschieben. Wenn das Hindernis weiterhin den Wischer
blockiert, bleibt der Wischer stehen. Hindernis entfernen und Wischer er-
neut einschalten. 
Servicestellung der Frontscheibenwischer Abb. 68 Scheibenwi-
sc
her in

Servicestellung.
In der Servicestellung können die Scheibenwischerarme von der Frontschei-
be abgek
lappt werden ⇒ Abb. 68. Um die Scheibenwischer in die Service-
stellung zu bringen, folgendes durchführen:
● Motorraumklappe muss geschlossen sein ⇒ Seite 286.
● Zündun

g ein- und wieder ausschalten.
● Scheibenwischerhebel kurz nach unten drücken ⇒ Abb. 66 4 .
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

114
Licht und Sicht
Scheibenwischerarme vor Fahrtantritt wieder an die Frontscheibe klappen!
Die Sc heiben
wischerarme bewegen sich durch Betätigen der Scheibenwi-
scherhebel wieder in die Ausgangsstellung zurück.
Wischerblätter der Frontscheibe anheben und wegklappen
● Scheibenwischerarme in Servicestellung bringen ⇒  .
● Scheibenwischerarme nur im Bereich der Wischerblattbefestigung an-
fa s

sen. VORSICHT
● Um Beschädigungen der Motorraumklappe und der Scheibenwischerar-
me z

u vermeiden, die Wischerarme der Frontscheibenwischer nur in der Ser-
vicestellung nach vorn klappen.
● Vor Fahrtantritt Scheibenwischerarme immer an die Scheibe klappen. 
Regensensor* Abb. 69 Scheibenwi-
sc
herhe

bel: Regensensor
A einstellen. Abb. 70 Sensitive Fläche
des
R

egensensors.
Der aktivierte Regensensor steuert selbstständig die Scheibenwischer-Inter-
vall
e in Abhängigkeit von der Stärke des Niederschlags ⇒  . Die Empfind-
lichk eit
des Regensensors kann manuell eingestellt werden. Manuelles Wi-
schen ⇒ Seite 112.
Hebel in gewünschte Position drücken ⇒ Abb. 69:
Regensensor deaktiviert.
Regensensor aktiv – automatisches Wischen bei Bedarf.
Empfindlichkeit des Regensensors einstellen:
– Schalterdrehung nach rechts: hohe Empfindlichkeit des Sensors.
– Schalterdrehung nach links: geringe Empfindlichkeit des Sensors.
Nach dem Aus- und Wiedereinschalten der Zündung bleibt der Regensensor
aktiviert und funktioniert wieder, wenn der Scheibenwischerhebel in der
Position 1 steht und schneller als 4 km/h (2 mph) gefahren wird.
Veränder t

es Auslöseverhalten des Regensensors
Mögliche Ursachen für Störungen und Fehlinterpretationen im Bereich der
sensitiven Fläche ⇒ Abb. 70 des Regensensors sind u. a.: 
0 1
A

115
Licht und Sicht
● Beschädigte Wischerblätter: Ein Wasserfilm oder Wischstreifen durch
be s
chädigte Wischerblätter können die Einschaltdauer verlängern, die Wi-
schintervalle stark verkürzen oder schnelles Dauerwischen bewirken.
● Insekten: Auftreffen von Insekten kann zur Wischauslösung führen.
● Salzschlieren: Im Winter kann es durch Salzschlieren auf der Scheibe zu
außergewöhn
lich langem Nachwischen auf nahezu trockener Scheibe kom-
men.
● Schmutz: Trockener Staub, Wachs, Scheibenbeschichtungen (Lotusef-
fekt), W
aschmittelrückstände (Waschstraße) können den Regensensor ten-
denziell unempfindlicher machen oder später, langsamer oder gar nicht
mehr reagieren lassen.
● Riss in der Scheibe: Ein Steinschlag löst bei eingeschaltetem Regensen-
sor einen Wi
schzyklus aus. Danach erkennt der Regensensor die Verringe-
rung der sensitiven Fläche und stellt sich darauf ein. Je nach Größe des
Steinschlags kann sich das Auslöseverhalten des Sensors ändern. ACHTUNG
Der Regensensor kann nicht jeden Niederschlag ausreichend erkennen
und die Sc

heibenwischer aktivieren.
● Bei Bedarf den Scheibenwischer rechtzeitig manuell einschalten,
wenn da
s Wasser auf der Frontscheibe die Sicht beeinträchtigt. Hinweis
● Sensitive Fläche des Regensensors regelmäßig reinigen und Wischer-
b lätt

er auf Beschädigungen prüfen ⇒ Abb. 70 (Pfeil).
● Für die Entfernung von Wachsen und Glanzbeschichtungen wird die Ver-
wendun
g eines alkoholhaltigen Scheibenreinigers empfohlen. Scheibenwaschwasserstand prüfen und nachfüllen
Abb. 71 Im Motorraum:
Dec
k

el des Scheibenwa-
schwasserbehälters.
Scheibenwaschwasserstand regelmäßig prüfen und ggf. nachfüllen.
● Motorraumklappe öffnen  ⇒ Seite
286.
● Der Scheibenwaschwasserbehälter ist an dem Symbol  auf dem De-
c

kel erkennbar ⇒ Abb. 71.
● Prüfen, ob sich noch ausreichend Scheibenwaschwasser im Behälter be-
findet.
● Zum Nac

hfüllen klares Wasser mit einem von SEAT empfohlenen Schei-
benreiniger mi
schen ⇒  . Mischungsvorschriften auf der Verpackung be-
acht en.
● B
ei kalten Außentemperaturen ein spezielles Frostschutzmittel beimi-
schen, d
amit das Wasser nicht einfrieren kann ⇒  .
Füllmen g
en
Die Füllmenge des Behälters beträgt etwa 3,0 Liter; bei Fahrzeugen mit
Scheinwerferreinigungsanlage etwa 7,0 Liter. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

116
Licht und Sicht ACHTUNG
Niemals Kühlerfrostschutz oder ähnliche ungeeignete Zusätze in das
Scheiben w
aschwasser mischen. Dadurch kann sonst ein öliger Film auf
der Fensterscheibe entstehen, der die Sicht erheblich beeinträchtigt.
● Sauberes, klares Wasser mit einem von SEAT empfohlenen Scheiben-
reiniger
verwenden.
● Dem Scheibenwaschwasser gegebenenfalls geeignetes Frostschutz-
mittel beimi
schen. VORSICHT
● Niemals die von SEAT empfohlenen Reinigungsmittel mit anderen Reini-
gu n

gsmitteln vermischen. Es kann sonst zu einer Ausflockung der Bestand-
teile und damit zur Verstopfung der Scheibenwaschdüsen kommen.
● Beim Nachfüllen Betriebsflüssigkeiten auf keinen Fall verwechseln. An-
dernfall
s können schwerwiegende Funktionsmängel oder ein Motorschaden
die Folge sein! 
Spiegel Einleit
ung Ergänzende Informationen und Warnhinweise:
●
Persönliche Komforteinstellung im SEAT Fahrerinformationssystem
⇒  Seite 65
● Memor

ysitz ⇒ Seite 123
● Sch

alten ⇒ Seite 183
● Bremsen, anh

alten und parken ⇒ Seite 192 ACHTUNG
Automatisch abblendende Spiegel enthalten eine Elektrolytflüssigkeit,
die bei z erbr

ochenem Spiegelglas austreten kann. Diese Flüssigkeit kann
Haut, Augen und Atmungsorgane reizen.
● Die auslaufende Elektrolytflüssigkeit kann Haut, Augen und Atmungs-
organe r
eizen, vor allem bei Personen mit Asthma oder ähnlichen Krank-
heiten. Sofort für genügend Frischluft sorgen und aus dem Fahrzeug stei-
gen oder, falls es nicht möglich ist, alle Fenster und Türen öffnen.
● Bei Augen- und Hautkontakt mit der Elektrolytflüssigkeit sofort min-
dest
ens 15 Minuten lang mit viel Wasser abwaschen und einen Arzt auf-
suchen.
● Bei Kontakt von Schuhen und Kleidung mit der Elektrolytflüssigkeit
sofort
mindestens 15 Minuten lang mit viel Wasser abwaschen. Vor Wie-
derbenutzung die Schuhe und Kleidung gründlich reinigen.
● Bei Verschlucken der Elektrolytflüssigkeit sofort mindestens 15 Minu-
ten lan
g den Mund mit viel Wasser spülen. Kein Erbrechen herbeiführen,
solange es nichtärztlich angeordnet wird. Sofort medizinische Hilfe in
Anspruch nehmen. VORSICHT
Bei automatisch abblendenden Spiegeln kann aus einem zerbrochenen
Spie g

elglas Elektrolytflüssigkeit austreten. Diese Flüssigkeit greift Kunst-
stoffoberflächen an. Flüssigkeit schnellstmöglich entfernen, z. B. mit einem
nassen Schwamm. 

117
Licht und Sicht

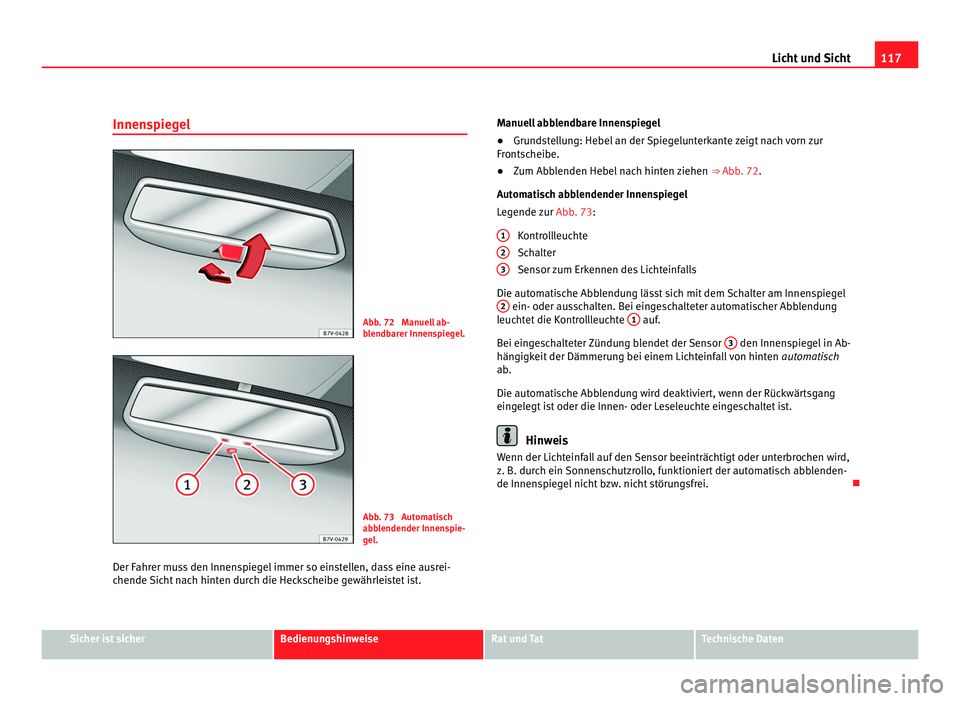

Innenspiegel Abb. 72 Manuell ab-
bl
endb
arer Innenspiegel. Abb. 73 Automatisch
abbl
endender Innen

spie-
gel.
Der Fahrer muss den Innenspiegel immer so einstellen, dass eine ausrei-
chende Sic
ht nach hinten durch die Heckscheibe gewährleistet ist. Manuell abblendbare Innenspiegel
●
Grundstellung: Hebel an der Spiegelunterkante zeigt nach vorn zur
Frontsc
heibe.
● Zum Abblenden Hebel nach hinten ziehen ⇒ Abb. 72.
Aut

omatisch abblendender Innenspiegel
Legende zur Abb. 73:
Kontrollleuchte
Schalter
Sensor zum Erkennen des Lichteinfalls
Die automatische Abblendung lässt sich mit dem Schalter am Innenspiegel 2 ein- oder ausschalten. Bei eingeschalteter automatischer Abblendung
leuc ht

et die Kontrollleuchte 1 auf.
Bei ein g
eschalteter Zündung blendet der Sensor 3 den Innenspiegel in Ab-
hängigk eit

der Dämmerung bei einem Lichteinfall von hinten automatisch
ab.
Die automatische Abblendung wird deaktiviert, wenn der Rückwärtsgang
eingelegt ist oder die Innen- oder Leseleuchte eingeschaltet ist. Hinweis
Wenn der Lichteinfall auf den Sensor beeinträchtigt oder unterbrochen wird,
z. B. durc h ein

Sonnenschutzrollo, funktioniert der automatisch abblenden-
de Innenspiegel nicht bzw. nicht störungsfrei. 
1 2
3
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

118
Licht und Sicht
Außenspiegel Abb. 74 In der Fahrertür:
Drehknopf
für die Außen-
s
piegel. Drehknopf in gewünschte Position drehen:
 Außenspiegel elektrisch an das Fahrzeug anklappen
⇒  .
 Außenspiegelheizung einschalten. Heizt nur bei Umgebungs-
temper
at

uren unter +20°C (+68°F).  Linken Außenspiegel durch Schwenken des Drehknopfs nach
vorn, hint
en, r

echts oder links einstellen.  Rechten Außenspiegel durch Schwenken des Drehknopfs nach
vorn, hint
en, r

echts oder links einstellen.  Nullposition. Außenspiegel ausgeklappt, Außenspiegelbehei-
zu
n

g ausgeschaltet, kein Einstellen der Außenspiegel mög-
lich. Synchrone Spiegeleinstellung
●
Im Menü Eins t
ellungen - Komfort auswählen, dass die Außenspiegel syn-
chron eingestellt werden sollen ⇒ Seite 65.
● Drehknopf in Stellung L drehen. ●
Linken Außenspiegel einstellen. Der rechte Außenspiegel wird gleichzei-
tig (sync
hron) mit eingestellt.
● Wenn erforderlich, Einstellungen des rechten Spiegels korrigieren: Dreh-
knopf in St
ellung R schwenken.
Automatisch abblendender Außenspiegel auf der Fahrerseite
Der automatisch abblendende Außenspiegel wird zusammen mit dem auto-
matisch abblendenden Innenspiegel gesteuert ⇒ Seite 117.
Beifahreraußenspiegeleinstellungen bei Rückwärtsfahrt speichern
● Gültigen Fahrzeugschlüssel auswählen, auf dem die Einstellung gespei-
chert
werden soll.
● Fahrzeug mit diesem Fahrzeugschlüssel entriegeln.
● Elektronische Parkbremse einschalten.
● Zündung einschalten.
● Getriebe in Neutralstellung bringen.
● Im Menü Einst
ellungen - Komfort die Funktion Spiegelabsenk. aktivieren.
● Rückwärtsgang einlegen.
● Beifahreraußenspiegel einstellen, dass z. B. der Bereich der Bordstein-
kante gut
gesehen werden kann.
● Die eingestellte Spiegelposition wird automatisch gespeichert und dem
Fahrz
eugschlüssel zugeordnet, mit dem das Fahrzeug entriegelt wurde. Bei
Fahrzeugen mit Memorysitz siehe ⇒ Seite 123.
Beifahreraußenspiegeleinstellungen abrufen
● Drehknopf für die Außenspiegel in Stellung R drehen.
● Bei ein

geschalteter Zündung Rückwärtsgang einlegen.
● Die gespeicherte Position des Beifahreraußenspiegels für Rückwärts-
fahrt
wird wieder verlassen, wenn schneller als etwa 15 km/h vorwärts ge-
fahren wird oder der Drehknopf aus der Stellung R auf eine andere Position
gedreht wird. 
