Seat Alhambra 2011 Betriebsanleitung (in German)

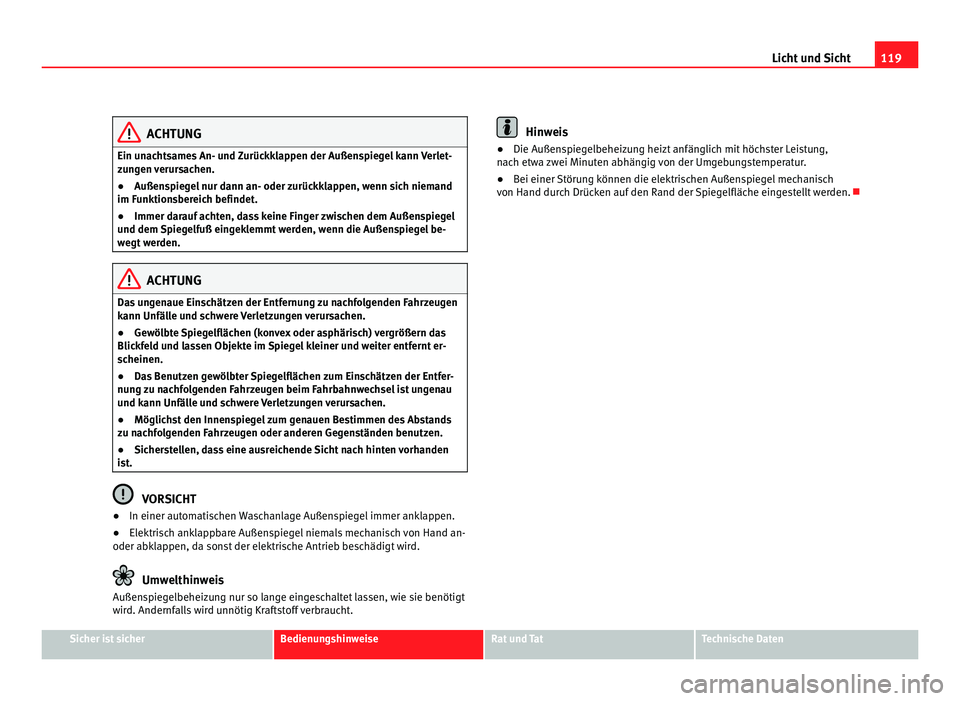

119
Licht und Sicht ACHTUNG
Ein unachtsames An- und Zurückklappen der Außenspiegel kann Verlet-
zu n
gen verursachen.
● Außenspiegel nur dann an- oder zurückklappen, wenn sich niemand
im Funktion
sbereich befindet.
● Immer darauf achten, dass keine Finger zwischen dem Außenspiegel
und dem S
piegelfuß eingeklemmt werden, wenn die Außenspiegel be-
wegt werden. ACHTUNG
Das ungenaue Einschätzen der Entfernung zu nachfolgenden Fahrzeugen
kann Unfäll
e und schwere Verletzungen verursachen.
● Gewölbte Spiegelflächen (konvex oder asphärisch) vergrößern das
Blickfel
d und lassen Objekte im Spiegel kleiner und weiter entfernt er-
scheinen.
● Das Benutzen gewölbter Spiegelflächen zum Einschätzen der Entfer-
nung
zu nachfolgenden Fahrzeugen beim Fahrbahnwechsel ist ungenau
und kann Unfälle und schwere Verletzungen verursachen.
● Möglichst den Innenspiegel zum genauen Bestimmen des Abstands
zu nac
hfolgenden Fahrzeugen oder anderen Gegenständen benutzen.
● Sicherstellen, dass eine ausreichende Sicht nach hinten vorhanden
ist

. VORSICHT
● In einer autom ati
schen Waschanlage Außenspiegel immer anklappen.
● Elektrisch anklappbare Außenspiegel niemals mechanisch von Hand an-
oder abklap
pen, da sonst der elektrische Antrieb beschädigt wird. Umwelthinweis
Außenspiegelbeheizung nur so lange eingeschaltet lassen, wie sie benötigt
wir d. Andernf

alls wird unnötig Kraftstoff verbraucht. Hinweis
● Die Außens pie
gelbeheizung heizt anfänglich mit höchster Leistung,
nach etwa zwei Minuten abhängig von der Umgebungstemperatur.
● Bei einer Störung können die elektrischen Außenspiegel mechanisch
von Hand durc
h Drücken auf den Rand der Spiegelfläche eingestellt werden. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

120
Sitze und Ablage
Sitze und Ablage
Sitze einstellen Mec h
anische Bedienungselemente am Vordersitz Abb. 75 Bedienungsele-
mente am link
en

Vorder-
sitz.
Die Bedienungselemente sind beim rechten Vordersitz spiegelbildlich ange-
ordnet. M

echanische und elektrische Bedienungselemente am Sitz können kombi-
niert sein. Abb. 75 Funktion Handlung
1 Vordersitz vor- oder zu-
rück
s

chieben. Den Hebel ziehen und Vordersitz ver-
sc
hie
ben. Der Vordersitz muss nach
dem Loslassen des Hebels einrasten! 2 Lendenwirbelstütze ein-
st
el

len*. Hebel drehen. Abb. 75 Funktion Handlung
3
Sitzlehne einstellen. Handrad drehen.
4
Sitzhöhe einstellen. Den Hebel ggf. mehrfach nach oben
oder unt
en bew

egen. 

121
Sitze und Ablage
Elektrische Bedienungselemente am Vordersitz* Abb. 76 Linken Vorder-
sitz
in Län
gsrichtung,
Sitzfläche in Höhe und
Neigung sowie Vorder-
sitzlehne einstellen. Abb. 77 Lendenwirbel-
stütz
e ein

stellen.
Die Bedienungselemente sind beim rechten Vordersitz spiegelbildlich ange-
ordnet. M

echanische und elektrische Bedienungselemente am Sitz können kombi-
niert sein. Abb. 76 Schalter in Pfeilrichtung drücken:
A 1
Sitz vor- oder zurückschieben.
2
und
3 Sitz höher oder tiefer einstellen.
2
oder
3 Neigung der Sitzfläche einstellen.
B Vor oder zu-
rück. Neigung der Sitzlehne einstellen.
Abb. 77 Schalter im jeweiligen Bereich drücken:
1
oder
2 Lendenwirbelstütze in der Wölbung einstellen.
3
oder
4 Lendenwirbelstütze in der Höhe einstellen.
ACHTUNG
Eine unachtsame oder unbeaufsichtigte Benutzung der elektrischen Vor-
ders itz

e kann schwere Verletzungen verursachen.
● Die elektrische Einstellung der Vordersitze funktioniert auch bei aus-
ges
chalteter Zündung. Niemals Kinder oder hilfsbedürftige Personen im
Fahrzeug lassen.
● In Notfall die elektrische Verstellung durch Drücken einer anderen
Tas

te unterbrechen. VORSICHT
Um die elektrischen Bauteile in den Vordersitzen nicht zu beschädigen,
nicht auf

den Vordersitzen knien oder die Sitzfläche und Sitzlehne ander-
weitig punktförmig belasten. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

122
Sitze und Ablage Hinweis
● Bei zu geringem Ladezustand der Fahrzeugbatterie kann der Sitz mögli-
c her
weise nicht elektrisch eingestellt werden.
● Beim Anlassen des Motors wird ein mögliches Einstellen des Sitzes ab-
gebr
ochen. 
Rücksitze einstellen Abb. 78 Rücksitze ein-
st
el

len. ⇒ Abb.
75 Funktion Handlung
1
Sitzlehne einstellen. Den Hebel ziehen und Sitzlehne in die
gewün
s

chte Position bringen ⇒  .
Die Sitz l
ehne muss nach dem Loslas-
sen des Hebels einrasten! In der drit-
ten Sitzreihe und beim mittleren Sitz-
platz der zweiten Sitzreihe befindet
sich anstelle des Hebels eine Schlau-
fe. Die Bedienung erfolgt wie beim He-
bel. 2 Nur in der zweiten Sitz-
reihe:
Sitz

vor- oder zu-
rückschieben. Den Hebel ziehen und Sitz verschie-
ben. Der
Sitz
muss nach dem Loslas-
sen des Hebels einrasten! VORSICHT
● Wenn die Sitzlehne in der zweiten Sitzreihe ganz nach hinten geneigt
w ir

d, kann eine dahinter eingebaute Gepäckraumabdeckung beschädigt
werden. Vor dem Einstellen der Sitzlehne die Gepäckraumabdeckung aus-
bauen.
● Gegenstände im Gepäckraum können beim Verschieben der Rücksitze in
Längsric
htung zu Beschädigungen führen. 

123
Sitze und Ablage
Sitzfunktionen Einl eit
ung Ergänzende Informationen und Warnhinweise
●
Sitzposition einstellen ⇒  Seite 10
● Sic

herheitsgurte ⇒  Seite 22
● Airb

ag-System ⇒  Seite 32
● Kinder

sitze (Zubehör) ⇒  Seite 41
● Int

egrierter Kindersitz ⇒ Seite 48
● Außen

spiegel ⇒ Seite 116
● Gepäc

kraum ⇒  Seite 132 ACHTUNG
Unsachgemäßes Verwenden der Sitzfunktionen kann schwere Verletzun-
gen v

erursachen.
● Vor Fahrtantritt immer die richtige Sitzposition einnehmen und wäh-
rend der Fahr
t beibehalten. Das gilt auch für alle Mitfahrer.
● Den Memorysitz nur bei stehendem Fahrzeug einstellen.
● Die Rückenmassagefunktion nur bei stehendem Fahrzeug ein- und
auss
chalten.
● Hände, Finger und Füße oder sonstige Körperteile immer aus den
Funktion
s- und Verstellbereichen der Sitze fernhalten. Sitzheizung* Abb. 79 Ansicht der Mit-
telk
on

sole: Regler für die
Sitzheizung der Vorder-
sitze, hier bei eingestell-
ter zweiter Heizstufe.
Die Sitzflächen können bei eingeschalteter Zündung elektrisch beheizt wer-
den. Bei einigen
Sitzausführungen wird zusätzlich die Sitzlehne beheizt.
Sitzheizung ausschalten, wenn sich keine Person auf dem Sitz befindet. Funktion Handlung ⇒ Abb. 79
Einschalten: Taste  wird gedrückt. Sitzheizung ist mit maxi-
m
al

er Heizleistung eingeschaltet. Heizleistung einstel-
len: Taste  wiederholt drücken, bis gewünschte Heiz-
l
ei

stung eingestellt ist. Ausschalten: Taste  so oft
drüc
ken, bis in der Taste keine Kon-
trollleuchte mehr leuchtet ⇒ Abb. 79.Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

124
Sitze und Ablage ACHTUNG
Personen, die durch Medikamenteneinnahme, durch Lähmungen oder
aufgru nd c
hronischer Erkrankungen (z. B. Diabetes) unter eingeschränk-
ter oder keiner Schmerz- oder Temperaturwahrnehmung leiden, können
sich bei der Benutzung der Sitzheizung Verbrennungen an Rücken, Gesäß
und Beinen zuziehen, die einen sehr langen Heilungszeitraum nach sich
ziehen können oder nicht mehr vollständig verheilen. Für Fragen zum ei-
genen Gesundheitszustand einen Arzt aufsuchen.
● Personen mit eingeschränkter Schmerz- oder Temperaturwahrneh-
mung dür
fen die Sitzheizung niemals benutzen. VORSICHT
● Um die Heizel ement
e der Sitzheizung nicht zu beschädigen, nicht auf
den Sitzen knien oder Sitzfläche und Sitzlehne anderweitig punktförmig be-
lasten.
● Flüssigkeiten, spitze Gegenstände und isolierende Materialien auf dem
Sitz können die
Sitzheizung beschädigen.
● Bei Geruchsentwicklung Sitzheizung sofort ausschalten und vom Fach-
betrieb prüfen l
assen. Umwelthinweis
Sitzheizung nur so lange eingeschaltet lassen, wie sie benötigt wird. An-
dernfal l

s wird unnötig Kraftstoff verbraucht. Memorysitz*
Abb. 80 Memorytasten
außen am Fahr
er

sitz.
Memorytasten
Jeder Memoryt
aste können individuelle Einstellungen für den Fahrersitz und
die Außenspiegel zugeordnet werden.
Außenspiegeleinstellungen für Vorwärtsfahrt speichern
● Elektronische Parkbremse einschalten.
● Getriebe in Neutralstellung bringen.
● Zündung einschalten.
● Vordersitz und die Außenspiegel einstellen.
● Taste SET länger als eine Sekunde drücken
⇒ Abb. 80.
● Innerh

alb von etwa 10 Sekunden gewünschte Memorytaste drücken. Ein
Gongs
ignal bestätigt die Speicherung.
Beifahreraußenspiegeleinstellungen für Rückwärtsfahrt speichern
● Elektronische Parkbremse einschalten.
● Getriebe in Neutralstellung bringen.
● Zündung einschalten. 

125
Sitze und Ablage
● Gewünschte Memorytaste drücken.
● Rüc k
wärtsgang einlegen.
● Beifahreraußenspiegel einstellen, dass z. B. der Bereich der Bordstein-
kante gut
gesehen werden kann.
● Die eingestellte Spiegelposition wird automatisch gespeichert und dem
Fahrz
eugschlüssel zugeordnet, mit dem das Fahrzeug entriegelt wurde.
Außenspiegeleinstellungen abrufen
● Bei geöffneter Fahrzeugtür und ausgeschalteter Zündung entsprechen-
de Memoryt
aste in der jeweiligen Tür kurz antippen.
● ODER: Bei eingeschalteter Zündung entsprechende Memorytaste so lan-
ge g
edrückt halten, bis die gespeicherte Position erreicht ist.
Fahrzeugschlüssel für Memoryfunktion aktivieren
Voraussetzung: Eine beliebige Memoryposition ist gespeichert.
● Fahrertür entriegeln.
● Beliebige Memorytaste gedrückt halten.
● Innerhalb von etwa drei Sekunden die Öffnungstaste  im Fahrzeug-
sc h

lüssel drücken. Ein Gongsignal bestätigt die Aktivierung.
Außenspiegeleinstellungen für Vorwärtsfahrt und Fahrersitzeinstellung
einem Fahrzeugschlüssel zuordnen
● Fahrzeugschlüssel für Memoryfunktion aktivieren.
● Außenspiegel und Sitz einstellen.
● Fahrzeug verriegeln. Die Einstellungen sind dem Fahrzeugschlüssel zu-
geordnet
.
Fahrzeugschlüssel für Memoryfunktion deaktivieren
Voraussetzung: Eine beliebige Memoryposition ist gespeichert.
● Taste SET gedrückt halten.
● Innerhalb von etwa zehn Sekunden die Öffnungstaste  im Fahrzeug-
sc h

lüssel drücken. Ein Gongsignal bestätigt die Deaktivierung. Memorysitze initialisieren
Wenn z. B. der F

ahrersitz ausgetauscht wurde, muss das Memory-System
initialisiert werden.
Das Initialisieren löscht alle Speicher und Zuordnungen des Memorysitzes.
Die Memorytasten können danach neu programmiert und einem Fahrzeug-
schlüssel zugeordnet werden.
● Fahrertür öffnen und nicht einsteigen.
● Sitzeinstellungen von außen bedienen.
● Neigung Sitzlehne bis zum Anschlag ganz nach vorn einstellen.
● Schalter für die Neigungseinstellung loslassen und erneut betätigen, bis
ein Gongs
ignal ertönt. Hinweis
Der Beifahreraußenspiegel verlässt die gespeicherte Position für Rückwärts-
fahr en aut

omatisch, wenn mit mindestens 15 km/h vorwärts gefahren oder
der Drehknopf aus der Stellung R in eine andere Position gedreht wird. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

126
Sitze und Ablage
Einstiegshilfe für die dritte Sitzreihe Abb. 81 Zweite Sitzrei-
he: Bedienu
n
gselemente
der Einstiegshilfe.
Um den Ein- bzw. Ausstieg im Bereich der dritten Sitzreihe zu erleichtern,
können die äußeren
Sitze in der zweiten Sitzreihe nach vorn geklappt wer-
den.
Rücksitz der zweiten Sitzreihe nach vorn klappen
● Gegebenenfalls die Gurtschlaufen öffnen und den Sicherheitsgurt von
Hand zurüc
kführen.
● Gegebenenfalls seitliche Kopfstütze des integrierten Kindersitzes ab-
nehmen ⇒ Seite 48.
● Geg

ebenenfalls Armlehnen hochklappen.
● Gegebenenfalls Gegenstände aus dem Fußraum der zweiten Sitzreihe
entfernen ⇒  .
● Kopfstütze ganz nach unten schieben ⇒ Seite 10.
● Hebel

⇒ Abb. 81 1 nach vorn drücken und Rücksitzlehne nach vorn
kl ap

pen. Der komplette Rücksitz klappt nach vorn ⇒  und kann in Längs-
richt u
ng noch weiter nach vorn geschoben werden.
● Vorsichtig ein- und aussteigen ⇒  .Rücksitz der zweiten Sitzreihe zurückklappen
●
Rücksitzlehne nach hinten in die aufrechte Position klappen. Der komp-
lett e Rüc

ksitz klappt nach hinten ⇒  .
● Der Rücksitz muss sicher eingerastet sein, damit die Schutzwirkung der
Sicherheitsgur t

e auf den hinteren Sitzplätzen gewährleistet ist. Die rote
Markierung 2 darf nicht mehr sichtbar sein
⇒  in Rücksitze in Ladebo-
denpos ition k

lappen auf Seite 136.
Notausstiegsfunktion
Wenn der Hebel 1 außer Funktion ist, z. B. nach einem Unfall, können die
Sitze der zw

eiten Sitzreihe von der dritten Sitzreihe aus nach vorn geklappt
werden, um den Ausstieg aus der dritten Sitzreihe zu erleichtern ⇒  .
● Schlaufe 3 nach hinten ziehen und Rücksitzlehne nach vorn klappen.
Der k omp

lette Rücksitz klappt nach vorn ⇒  .
ACHTUNG
Eine unachtsame oder unbeaufsichtigte Benutzung der Einstiegshilfe
kann Unfäl l

e und schwere Verletzungen verursachen.
● Niemals die Einstiegshilfe während der Fahrt benutzen.
● Beim Zurückklappen der Rücksitze nicht den Sicherheitsgurt einklem-
men oder besc
hädigen.
● Hände, Finger und Füße oder sonstige Körperteile vom Funktionsbe-
reich der
Sitzscharniere und des Sitzverriegelungsmechanismus beim
Vor- und Zurückklappen fernhalten.
● Fußmatten oder andere Gegenstände können sich in den Scharnieren
der Rücks
itzlehne oder des Rücksitzes verfangen. Das kann dazu führen,
dass die Rücksitzlehne oder der Rücksitz nicht sicher einrasten, wenn sie
in die aufrechte Position zurückgeklappt werden.
● Jede Rücksitzlehne muss immer in aufrechter Position sicher einge-
ras

tet sein, damit die Schutzwirkung der Sicherheitsgurte auf den hint-
eren Sitzplätzen gewährleistet ist. Wenn ein Sitzplatz benutzt wird und 

127
Sitze und Ablage ACHTUNG (Fortsetzung)
die entsprechende Sitzlehne ist nicht sicher eingerastet, bewegt sich der
In s
a
sse mit der Sitzlehne bei plötzlichen Brems- und Fahrmanövern
sowie bei Unfällen nach vorn.
● Eine rote Markierung an der Seite des Sitzes 2 signalisiert eine nicht
ein ger

astete Lehne. Die rote Markierung darf im eingerasteten Zustand
nicht sichtbar sein.
● Wenn die Rücksitzlehne oder der Rücksitz vorgeklappt oder nicht si-
cher eing
erastet sind, dürfen auf diesen Sitzplätzen niemals Personen
oder Kinder befördert werden.
● Beim Ein- und Aussteigen niemals am vorgeklappten Sitz der zweiten
Sitzreihe ab
stützen oder festhalten. ACHTUNG
Wenn auf allen Sitzplätzen der zweiten Sitzreihe Kindersitze eingebaut
sind, k ann im F

alle eines Unfalls die zweite Sitzreihe nicht von der dritten
Sitzreihe aus nach vorn geklappt werden. Personen, die auf den Sitzplät-
zen der dritten Sitzreihe befördert werden, sind in einem Notfall nicht in
der Lage, das Fahrzeug selbstständig zu verlassen oder sich selbst zu
helfen.
● Niemals gleichzeitig auf allen Sitzplätzen der zweiten Sitzreihe Kin-
dersitz
e einbauen, wenn in der dritten Sitzreihe Personen befördert wer-
den. VORSICHT
● Vor dem Vor- und Zurückklappen der Rücksitzlehne die Vordersitze so
ein s

tellen, dass die Kopfstütze oder das Polster der Rücksitzlehne nicht ge-
gen die Vordersitze stößt.
● Gegenstände im Fußraum der zweiten Sitzreihe können beim Vorklap-
pen des Rüc
ksitzes beschädigt werden. Vor dem Vorklappen die Gegenstän-
de entfernen. Beifahrersitzlehne vorklappen*
Abb. 82 Beifahrersitz-
lehne
v

orklappen. Abb. 83 Klappbare Bei-
fahr
er

sitzlehne entrie-
geln.
Die Beifahrersitzlehne kann vorgeklappt und in einer waagerechten Position
verrieg
elt werden. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

128
Sitze und Ablage
Wenn auf dem vorgeklappten Beifahrersitz Gegenstände transportiert wer-
den, mus s
der Beifahrer-Frontairbag abgeschaltet sein ⇒ Seite 32.
Prinzipdarstellung: Beifahrersitzlehne vorklappen
● Gegenstände von der Beifahrersitzfläche entfernen ⇒  .
● Beifahrersitzhöhe ganz nach unten einstellen ⇒ Seite 10.
● Kopf

stütze ganz nach unten schieben ⇒ Seite 10.
● Beif

ahrersitzlehne in Pfeilrichtung ⇒ Abb. 82 1 entriegeln.
● Beifahrersitzlehne in Pfeilrichtung 2 nach vorn in die waagerechte Posi-
tion kl ap

pen.
● Beifahrersitzlehne muss in der nach unten geklappten Position sicher
einras
ten.
Beifahrersitzlehne zurückklappen
● Prüfen, dass sich keine Gegenstände oder Körperteile im Bereich der
Scharnier
e befinden.
● Zum Zurückklappen Beifahrersitzlehne erneut entriegeln ⇒ Abb. 83.
● B

eifahrersitzlehne nach hinten in die aufrechte Position klappen. Die
Sitzlehne mu
ss einrasten.
● Beifahrersitzlehne muss in der nach oben geklappten Position sicher
einras
ten. ACHTUNG
Durch unkontrolliertes oder unachtsames Vor- und Zurückklappen der
Beif ahr

ersitzlehne können schwere Verletzungen verursacht werden.
● Die Beifahrersitzlehne nur bei stehendem Fahrzeug vor- und zurück-
klap
pen.
● Solange die Beifahrersitzlehne vorgeklappt ist, muss der Frontairbag
abge
schaltet sein und die Kontrollleuchte PASSENGER AIR BAG OFF 
leuchten. ACHTUNG (Fortsetzung)
● Hände, Fin g
er u
nd Füße oder sonstige Körperteile vom Funktionsbe-
reich der Sitzscharniere und des Sitzverriegelungsmechanismus beim
Vor- und Zurückklappen fernhalten.
● Fußmatten oder andere Gegenstände können sich in den Scharnieren
der Beifahr
ersitzlehne verfangen. Das kann dazu führen, dass die Beifah-
rersitzlehne nicht sicher verriegelt, wenn sie in die aufrechte Position zu-
rückgeklappt wird.
● Beim Zurückklappen muss die Beifahrersitzlehne in der aufrechten
Pos
ition sicher verriegelt sein. Eine nicht sicher verriegelte Beifahrersitz-
lehne kann sich plötzlich bewegen und zu schweren Verletzungen führen. ACHTUNG
Die offenen Sitzverankerungen und Scharniere der vorgeklappten Beifah-
rer s

itzlehne können bei einem Bremsmanöver oder Unfall zu schweren
Verletzungen führen.
● Bei vorgeklappter Beifahrersitzlehne dürfen auf dem Beifahrersitz
niemal
s Personen oder Kinder befördert werden.
● Bei vorgeklappter Beifahrersitzlehne darf in der zweiten Sitzreihe nur
der äußere Sitz
platz hinter dem Fahrersitz besetzt werden. Das gilt auch
für Kinder in Kindersitzen. 
