Seat Alhambra 2013 Betriebsanleitung (in German)

339
Situationen

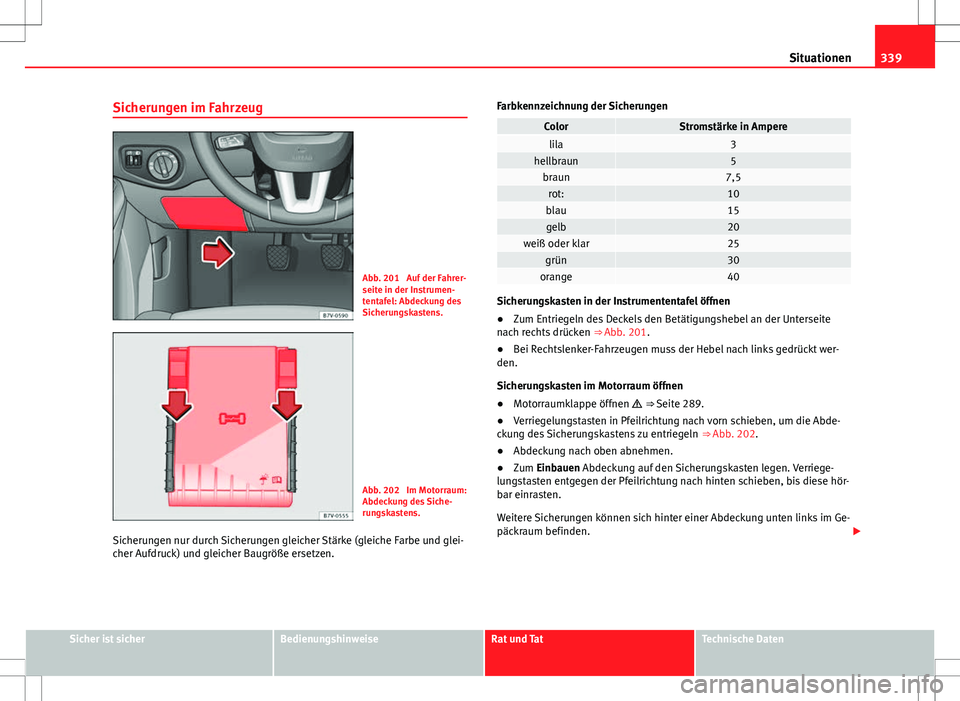

Sicherungen im Fahrzeug
Abb. 201 Auf der Fahrer-
seite in der Instrumen-
tentafel: Abdeckung des
Sicherungskastens.
Abb. 202 Im Motorraum:
Abdeckung des Siche-
rungskastens.
Sicherungen nur durch Sicherungen gleicher Stärke (gleiche Farbe und glei-
cher Aufdruck) und gleicher Baugröße ersetzen. Farbkennzeichnung der Sicherungen
ColorStromstärke in Amperelila3hellbraun5braun7,5rot:10blau15gelb20weiß oder klar25grün30orange40
Sicherungskasten in der Instrumententafel öffnen
●
Zum Entriegeln des Deckels den Betätigungshebel an der Unterseite
nach rechts drücken ⇒ Abb. 201.
● Bei Rechtslenker-Fahrzeugen muss der Hebel nach links gedrückt wer-
den.
Sicherungskasten im Motorraum öffnen
● Motorraumklappe öffnen  ⇒ Seite 289.
● Verriegelungstasten in Pfeilrichtung nach vorn schieben, um die Abde-
ckung des Sicherungskastens zu entriegeln ⇒ Abb. 202.
● Abdeckung nach oben abnehmen.
● Zum Einbauen Abdeckung auf den Sicherungskasten legen. Verriege-
lungstasten entgegen der Pfeilrichtung nach hinten schieben, bis diese hör-
bar einrasten.
Weitere Sicherungen können sich hinter einer Abdeckung unten links im Ge-
päckraum befinden. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

340Situationen
VORSICHT
● Die Abdeckungen der Sicherungskästen vorsichtig ausbauen und wieder
richtig anbauen, um Fahrzeugbeschädigungen zu vermeiden.
● Geöffnete Sicherungskästen müssen vor dem Eindringen von Schmutz
und Nässe geschützt werden. Schmutz und Nässe in den Sicherungskästen
können Beschädigungen an der elektrischen Anlage verursachen.
Hinweis
Im Fahrzeug befinden sich noch weitere Sicherungen als in diesem Kapitel
angegeben. Diese sollten nur von einem Fachbetrieb gewechselt werden. 

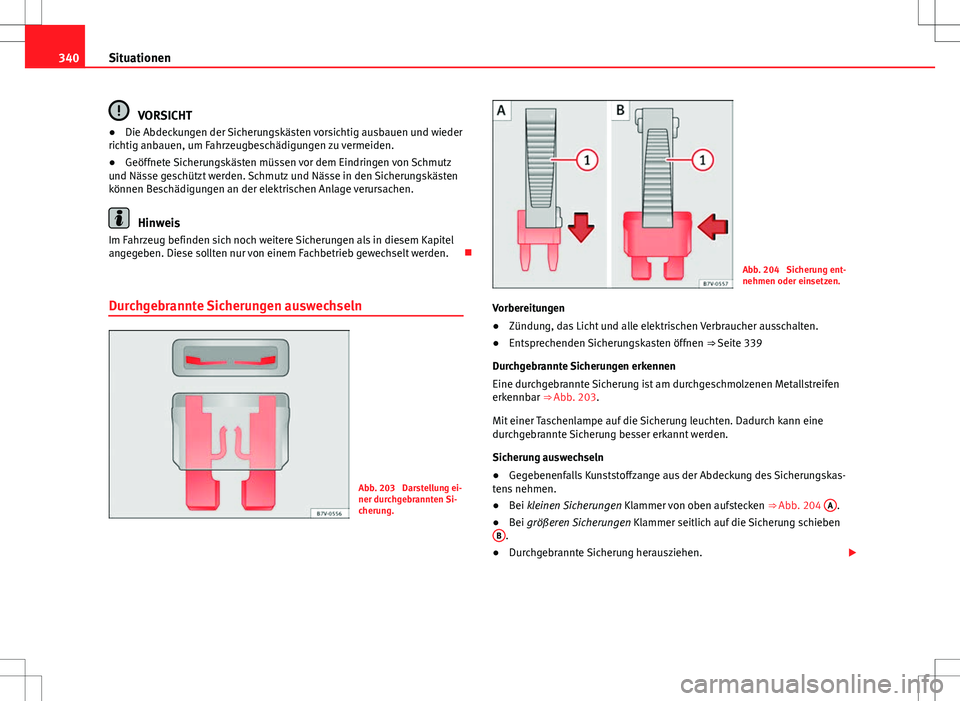

Durchgebrannte Sicherungen auswechseln
Abb. 203 Darstellung ei-
ner durchgebrannten Si-
cherung.
Abb. 204 Sicherung ent-
nehmen oder einsetzen.
Vorbereitungen
● Zündung, das Licht und alle elektrischen Verbraucher ausschalten.
● Entsprechenden Sicherungskasten öffnen
⇒ Seite 339
Durchgebrannte Sicherungen erkennen
Eine durchgebrannte Sicherung ist am durchgeschmolzenen Metallstreifen
erkennbar ⇒ Abb. 203.
Mit einer Taschenlampe auf die Sicherung leuchten. Dadurch kann eine
durchgebrannte Sicherung besser erkannt werden.
Sicherung auswechseln
● Gegebenenfalls Kunststoffzange aus der Abdeckung des Sicherungskas-
tens nehmen.
● Bei kleinen Sicherungen Klammer von oben aufstecken
⇒ Abb. 204 A
.
● Bei größeren Sicherungen Klammer seitlich auf die Sicherung schieben
B
.
● Durchgebrannte Sicherung herausziehen. 

341
Situationen

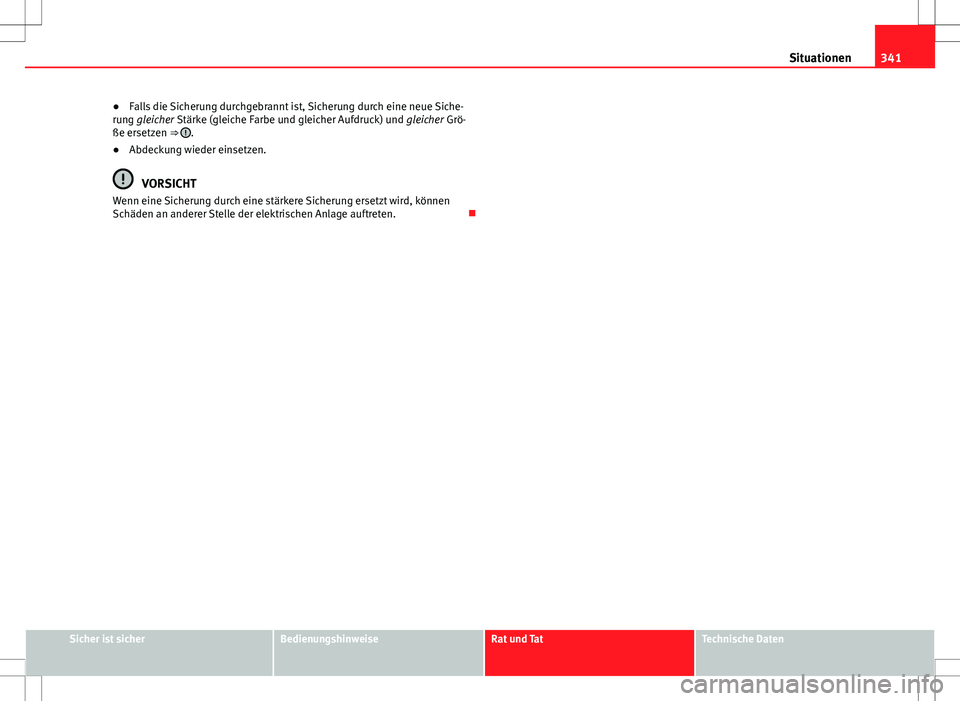

● Falls die Sicherung durchgebrannt ist, Sicherung durch eine neue Siche-
rung gleicher Stärke (gleiche Farbe und gleicher Aufdruck) und gleicher Grö-
ße ersetzen ⇒ 
.
● Abdeckung wieder einsetzen.
VORSICHT
Wenn eine Sicherung durch eine stärkere Sicherung ersetzt wird, können
Schäden an anderer Stelle der elektrischen Anlage auftreten. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

342Situationen

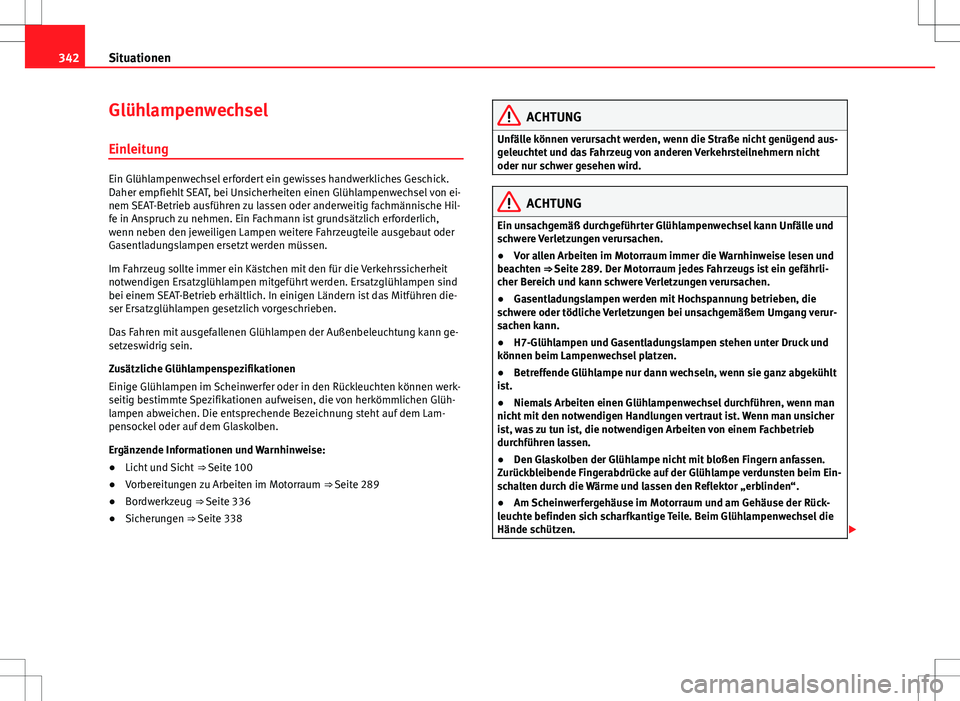

Glühlampenwechsel
Einleitung
Ein Glühlampenwechsel erfordert ein gewisses handwerkliches Geschick.
Daher empfiehlt SEAT, bei Unsicherheiten einen Glühlampenwechsel von ei-
nem SEAT-Betrieb ausführen zu lassen oder anderweitig fachmännische Hil-
fe in Anspruch zu nehmen. Ein Fachmann ist grundsätzlich erforderlich,
wenn neben den jeweiligen Lampen weitere Fahrzeugteile ausgebaut oder
Gasentladungslampen ersetzt werden müssen.
Im Fahrzeug sollte immer ein Kästchen mit den für die Verkehrssicherheit
notwendigen Ersatzglühlampen mitgeführt werden. Ersatzglühlampen sind
bei einem SEAT-Betrieb erhältlich. In einigen Ländern ist das Mitführen die-
ser Ersatzglühlampen gesetzlich vorgeschrieben.
Das Fahren mit ausgefallenen Glühlampen der Außenbeleuchtung kann ge-
setzeswidrig sein.
Zusätzliche Glühlampenspezifikationen
Einige Glühlampen im Scheinwerfer oder in den Rückleuchten können werk-
seitig bestimmte Spezifikationen aufweisen, die von herkömmlichen Glüh-
lampen abweichen. Die entsprechende Bezeichnung steht auf dem Lam-
pensockel oder auf dem Glaskolben.
Ergänzende Informationen und Warnhinweise:
● Licht und Sicht ⇒ Seite 100
● Vorbereitungen zu Arbeiten im Motorraum ⇒ Seite 289
● Bordwerkzeug ⇒  Seite 336
● Sicherungen ⇒  Seite 338
ACHTUNG
Unfälle können verursacht werden, wenn die Straße nicht genügend aus-
geleuchtet und das Fahrzeug von anderen Verkehrsteilnehmern nicht
oder nur schwer gesehen wird.
ACHTUNG
Ein unsachgemäß durchgeführter Glühlampenwechsel kann Unfälle und
schwere Verletzungen verursachen.
● Vor allen Arbeiten im Motorraum immer die Warnhinweise lesen und
beachten ⇒  Seite 289. Der Motorraum jedes Fahrzeugs ist ein gefährli-
cher Bereich und kann schwere Verletzungen verursachen.
● Gasentladungslampen werden mit Hochspannung betrieben, die
schwere oder tödliche Verletzungen bei unsachgemäßem Umgang verur-
sachen kann.
● H7-Glühlampen und Gasentladungslampen stehen unter Druck und
können beim Lampenwechsel platzen.
● Betreffende Glühlampe nur dann wechseln, wenn sie ganz abgekühlt
ist.
● Niemals Arbeiten einen Glühlampenwechsel durchführen, wenn man
nicht mit den notwendigen Handlungen vertraut ist. Wenn man unsicher
ist, was zu tun ist, die notwendigen Arbeiten von einem Fachbetrieb
durchführen lassen.
● Den Glaskolben der Glühlampe nicht mit bloßen Fingern anfassen.
Zurückbleibende Fingerabdrücke auf der Glühlampe verdunsten beim Ein-
schalten durch die Wärme und lassen den Reflektor „erblinden“.
● Am Scheinwerfergehäuse im Motorraum und am Gehäuse der Rück-
leuchte befinden sich scharfkantige Teile. Beim Glühlampenwechsel die
Hände schützen. 

343
Situationen

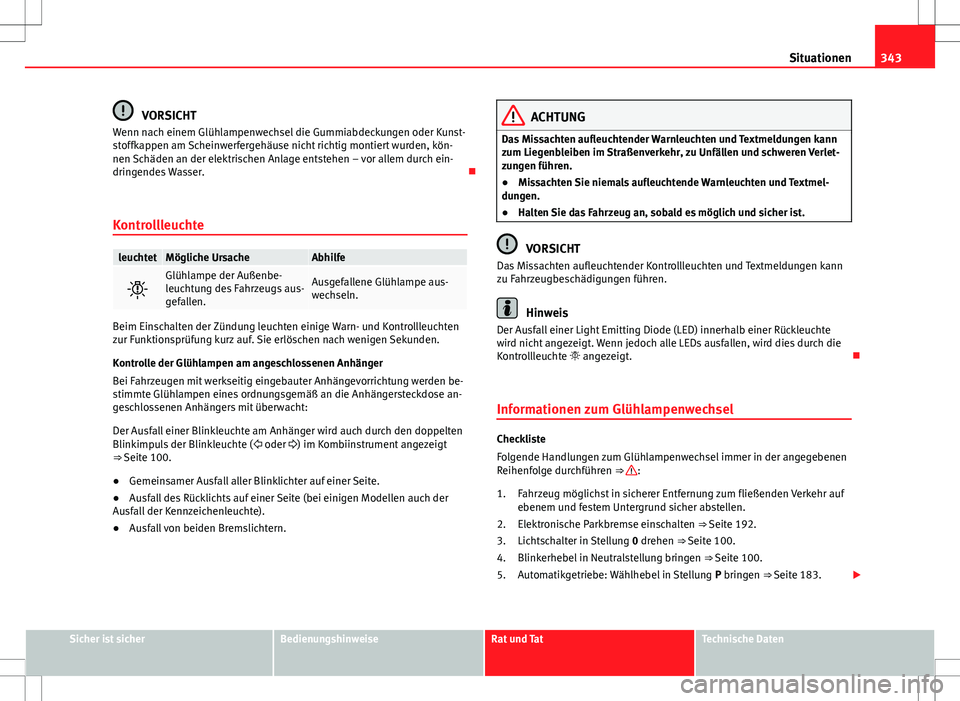

VORSICHT
Wenn nach einem Glühlampenwechsel die Gummiabdeckungen oder Kunst-
stoffkappen am Scheinwerfergehäuse nicht richtig montiert wurden, kön-
nen Schäden an der elektrischen Anlage entstehen – vor allem durch ein-
dringendes Wasser. 
Kontrollleuchte
leuchtetMögliche UrsacheAbhilfe

Glühlampe der Außenbe-
leuchtung des Fahrzeugs aus-
gefallen.Ausgefallene Glühlampe aus-
wechseln.
Beim Einschalten der Zündung leuchten einige Warn- und Kontrollleuchten
zur Funktionsprüfung kurz auf. Sie erlöschen nach wenigen Sekunden.
Kontrolle der Glühlampen am angeschlossenen Anhänger
Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrichtung werden be-
stimmte Glühlampen eines ordnungsgemäß an die Anhängersteckdose an-
geschlossenen Anhängers mit überwacht:
Der Ausfall einer Blinkleuchte am Anhänger wird auch durch den doppelten
Blinkimpuls der Blinkleuchte (  oder ) im Kombiinstrument angezeigt
⇒ Seite 100.
● Gemeinsamer Ausfall aller Blinklichter auf einer Seite.
● Ausfall des Rücklichts auf einer Seite (bei einigen Modellen auch der
Ausfall der Kennzeichenleuchte).
● Ausfall von beiden Bremslichtern.
ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Missachten Sie niemals aufleuchtende Warnleuchten und Textmel-
dungen.
● Halten Sie das Fahrzeug an, sobald es möglich und sicher ist.
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen.
Hinweis
Der Ausfall einer Light Emitting Diode (LED) innerhalb einer Rückleuchte
wird nicht angezeigt. Wenn jedoch alle LEDs ausfallen, wird dies durch die
Kontrollleuchte  angezeigt. 
Informationen zum Glühlampenwechsel
Checkliste
Folgende Handlungen zum Glühlampenwechsel immer in der angegebenen
Reihenfolge durchführen ⇒ 
:
Fahrzeug möglichst in sicherer Entfernung zum fließenden Verkehr auf
ebenem und festem Untergrund sicher abstellen.
Elektronische Parkbremse einschalten ⇒ Seite 192.
Lichtschalter in Stellung 0 drehen ⇒ Seite 100.
Blinkerhebel in Neutralstellung bringen ⇒ Seite 100.
Automatikgetriebe: Wählhebel in Stellung P bringen ⇒ Seite 183. 
1.
2.
3.
4.
5.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

344Situationen
Motor abstellen und Fahrzeugschlüssel aus dem Zündschloss nehmen
⇒ Seite 179.
Schaltgetriebe: Gang einlegen ⇒ Seite 183.
Orientierungsbeleuchtung verlöschen lassen ⇒ Seite 100.
Betroffene Glühlampen abkühlen lassen. Prüfen, ob eine Sicherung sichtbar durchgebrannt ist ⇒ Seite 338.
Betroffene Glühlampe gemäß Anleitung wechseln ⇒ 
. Eine Glühlam-
pe darf nur durch eine neue Glühlampe gleicher Ausführung ersetzt
werden. Die entsprechende Bezeichnung steht auf dem Lampensockel
oder auf dem Glaskolben.
Glaskolben der Glühlampen grundsätzlich nicht mit bloßen Fingern an-
fassen. Der zurückbleibende Fingerabdruck würde durch die Wärme der
eingeschalteten Glühlampe verdunsten und sich auf dem Reflektor nie-
derschlagen, was die Leuchtkraft des Scheinwerfers beeinträchtigt.
Nach einem Glühlampenwechsel Funktion der Glühlampe prüfen. Wenn
die Glühlampe nicht funktionieren sollte, kann die Glühlampe mögli-
6.
7.
8.
9.
10.
11.
12.
13.
cherweise nicht richtig eingesetzt sein oder wieder ausgefallen sein so-
wie der Anschlussstecker nicht richtig stecken.
Nach jedem Glühlampenwechsel im vorderen Fahrzeugbereich Schein-
werfereinstellung von einem Fachbetrieb prüfen lassen.ACHTUNG
Die Missachtung der für die eigene Sicherheit wichtigen Checkliste kann
Unfälle und schwere Verletzungen verursachen.
● Immer den Handlungen in der Checkliste folgen und die allgemein
gültigen Sicherheitsvorkehrungen beachten.
VORSICHT
Leuchten immer vorsichtig abnehmen bzw. einsetzen, um Beschädigungen
des Fahrzeuglacks oder anderen Fahrzeugteilen zu vermeiden. 
14.

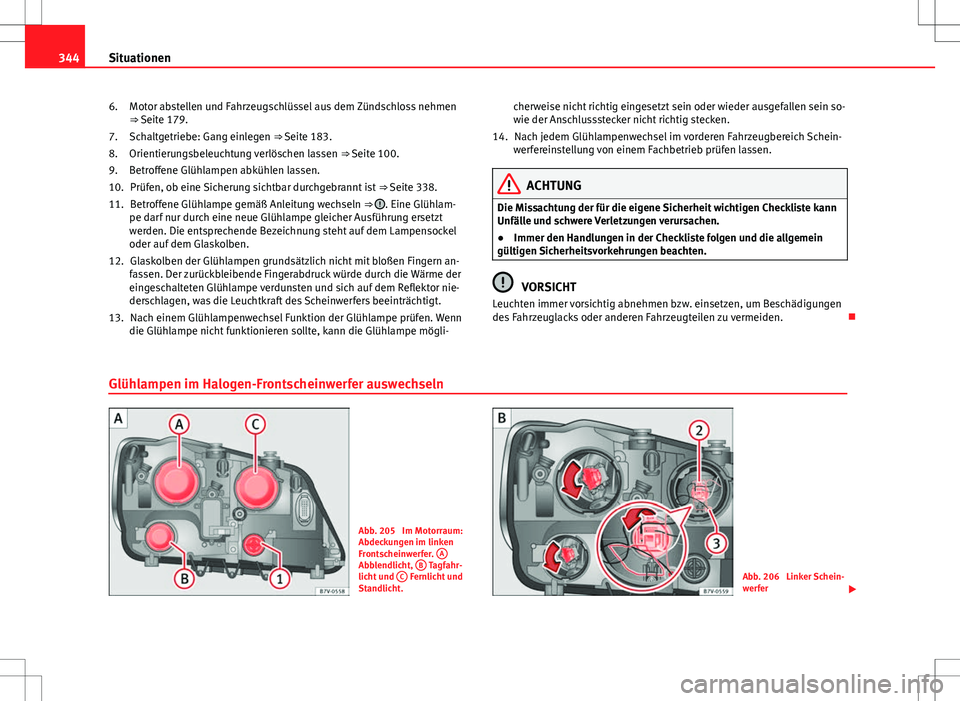

Glühlampen im Halogen-Frontscheinwerfer auswechseln
Abb. 205 Im Motorraum:
Abdeckungen im linken
Frontscheinwerfer. A
Abblendlicht, B Tagfahr-
licht und C Fernlicht und
Standlicht.Abb. 206 Linker Schein-
werfer 

345
Situationen

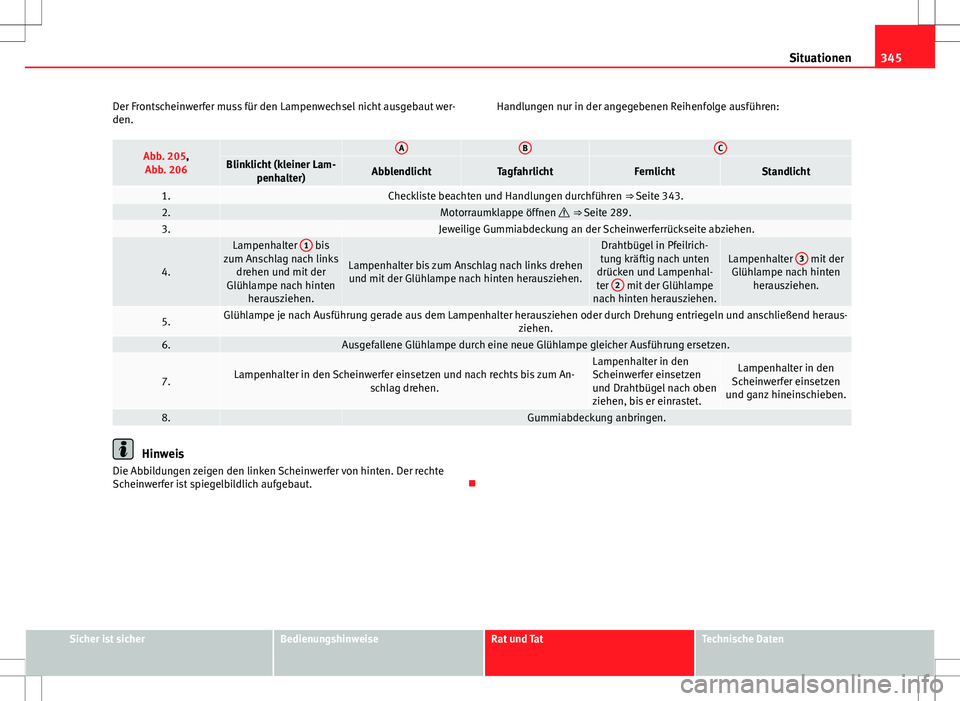

Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut wer-
den. Handlungen nur in der angegebenen Reihenfolge ausführen:
Abb. 205,
Abb. 206 ABCBlinklicht (kleiner Lam- penhalter)AbblendlichtTagfahrlichtFernlichtStandlicht
1.Checkliste beachten und Handlungen durchführen ⇒ Seite 343.2.Motorraumklappe öffnen  ⇒ Seite 289.3. Jeweilige Gummiabdeckung an der Scheinwerferrückseite abziehen.
4.
Lampenhalter 1 bis
zum Anschlag nach links drehen und mit der
Glühlampe nach hinten herausziehen.
Lampenhalter bis zum Anschlag nach links drehenund mit der Glühlampe nach hinten herausziehen.
Drahtbügel in Pfeilrich-
tung kräftig nach unten
drücken und Lampenhal-
ter 2
mit der Glühlampe
nach hinten herausziehen.
Lampenhalter 3 mit der
Glühlampe nach hinten herausziehen.
5.Glühlampe je nach Ausführung gerade aus dem Lampenhalter herausziehen oder durch Drehung entriegeln und anschließend heraus- ziehen.
6.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
7.Lampenhalter in den Scheinwerfer einsetzen und nach rechts bis zum An-schlag drehen.Lampenhalter in den
Scheinwerfer einsetzen
und Drahtbügel nach oben
ziehen, bis er einrastet.Lampenhalter in den
Scheinwerfer einsetzen
und ganz hineinschieben.
8. Gummiabdeckung anbringen.
Hinweis
Die Abbildungen zeigen den linken Scheinwerfer von hinten. Der rechte
Scheinwerfer ist spiegelbildlich aufgebaut. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

346Situationen

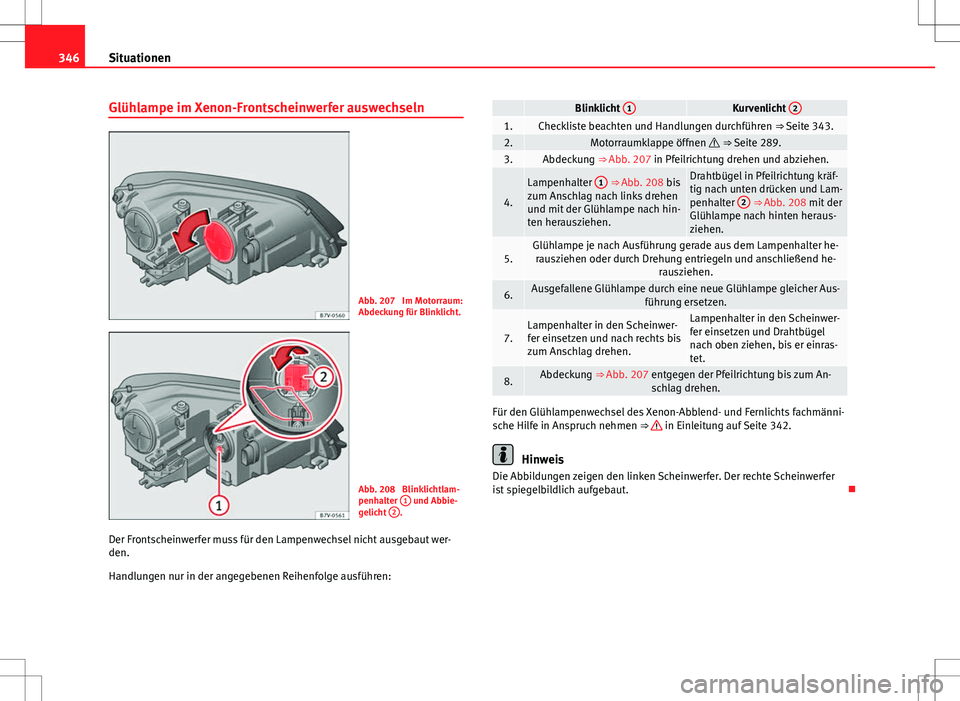

Glühlampe im Xenon-Frontscheinwerfer auswechseln
Abb. 207 Im Motorraum:
Abdeckung für Blinklicht.
Abb. 208 Blinklichtlam-
penhalter 1 und Abbie-
gelicht 2.
Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut wer-
den.
Handlungen nur in der angegebenen Reihenfolge ausführen:
Blinklicht 1Kurvenlicht 21.Checkliste beachten und Handlungen durchführen ⇒ Seite 343.2.Motorraumklappe öffnen  ⇒ 
Seite 289.3.Abdeckung ⇒ Abb. 207 in Pfeilrichtung drehen und abziehen.
4.
Lampenhalter 1 ⇒ Abb. 208 bis
zum Anschlag nach links drehen
und mit der Glühlampe nach hin-
ten herausziehen.Drahtbügel in Pfeilrichtung kräf-
tig nach unten drücken und Lam-
penhalter 2
⇒ Abb. 208 mit der
Glühlampe nach hinten heraus-
ziehen.
5.Glühlampe je nach Ausführung gerade aus dem Lampenhalter he- rausziehen oder durch Drehung entriegeln und anschließend he- rausziehen.
6.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-führung ersetzen.
7.Lampenhalter in den Scheinwer-
fer einsetzen und nach rechts bis
zum Anschlag drehen.Lampenhalter in den Scheinwer-
fer einsetzen und Drahtbügel
nach oben ziehen, bis er einras-
tet.
8.Abdeckung ⇒ Abb. 207 entgegen der Pfeilrichtung bis zum An-schlag drehen.
Für den Glühlampenwechsel des Xenon-Abblend- und Fernlichts fachmänni-
sche Hilfe in Anspruch nehmen ⇒  in Einleitung auf Seite 342.
Hinweis
Die Abbildungen zeigen den linken Scheinwerfer. Der rechte Scheinwerfer
ist spiegelbildlich aufgebaut. 

347
Situationen

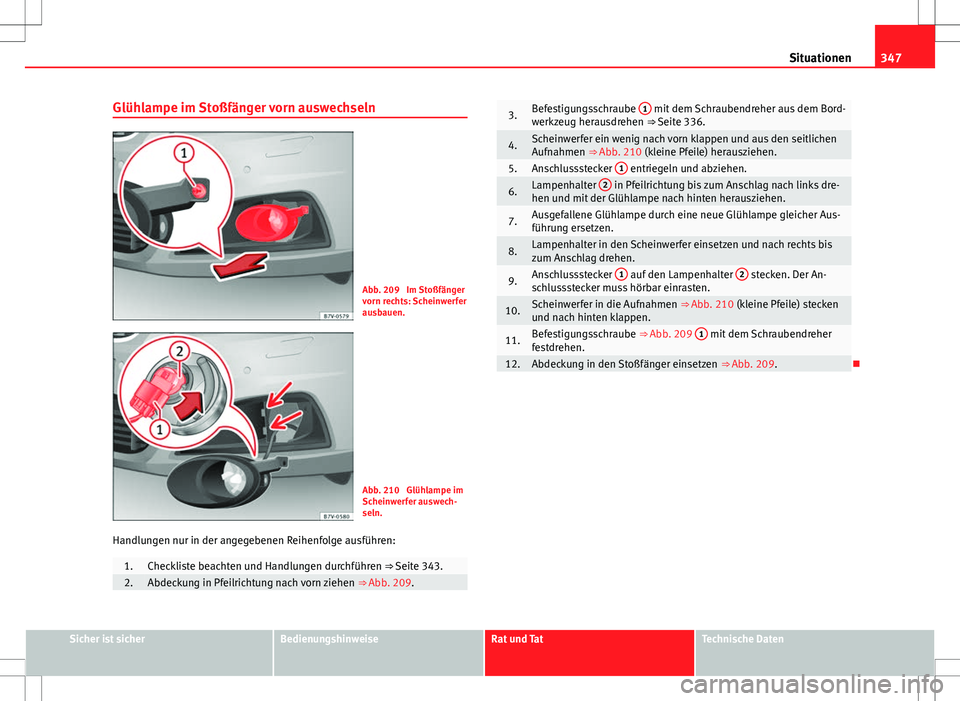

Glühlampe im Stoßfänger vorn auswechseln
Abb. 209 Im Stoßfänger
vorn rechts: Scheinwerfer
ausbauen.
Abb. 210 Glühlampe im
Scheinwerfer auswech-
seln.
Handlungen nur in der angegebenen Reihenfolge ausführen:
1.Checkliste beachten und Handlungen durchführen ⇒ Seite 343.2.Abdeckung in Pfeilrichtung nach vorn ziehen ⇒ Abb. 209.
3.Befestigungsschraube 1 mit dem Schraubendreher aus dem Bord-
werkzeug herausdrehen ⇒ Seite 336.
4.Scheinwerfer ein wenig nach vorn klappen und aus den seitlichen
Aufnahmen ⇒ Abb. 210 (kleine Pfeile) herausziehen.
5.Anschlussstecker 1 entriegeln und abziehen.
6.Lampenhalter 2 in Pfeilrichtung bis zum Anschlag nach links dre-
hen und mit der Glühlampe nach hinten herausziehen.
7.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
8.Lampenhalter in den Scheinwerfer einsetzen und nach rechts bis
zum Anschlag drehen.
9.Anschlussstecker 1 auf den Lampenhalter 2 stecken. Der An-
schlussstecker muss hörbar einrasten.
10.Scheinwerfer in die Aufnahmen ⇒ Abb. 210 (kleine Pfeile) stecken
und nach hinten klappen.
11.Befestigungsschraube ⇒ Abb. 209 1 mit dem Schraubendreher
festdrehen.
12.Abdeckung in den Stoßfänger einsetzen ⇒ Abb. 209.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

348Situationen

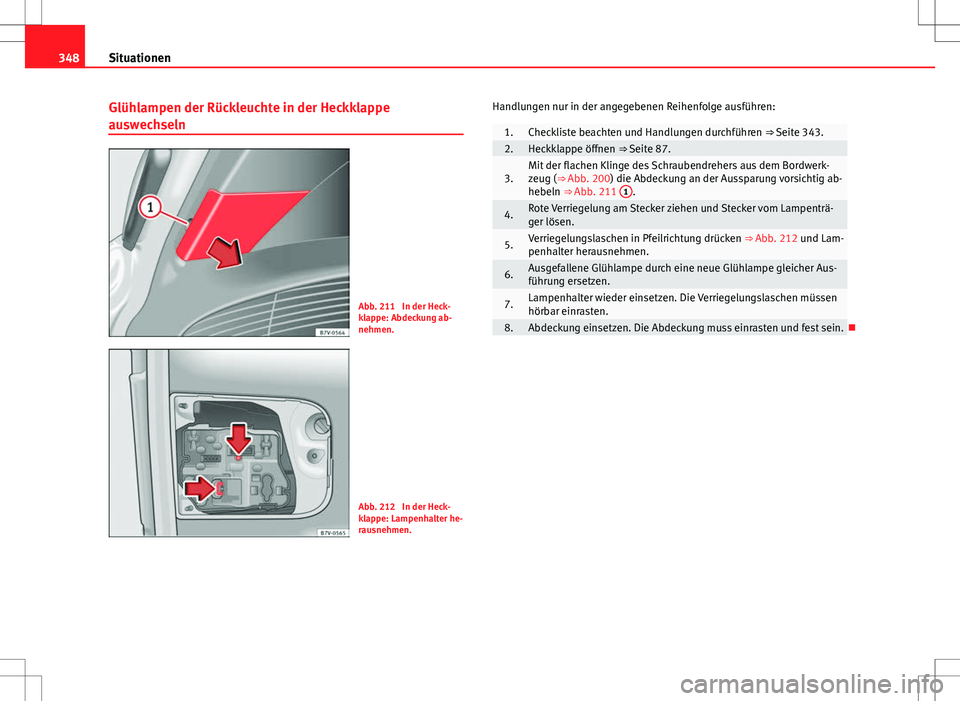

Glühlampen der Rückleuchte in der Heckklappe
auswechseln
Abb. 211 In der Heck-
klappe: Abdeckung ab-
nehmen.
Abb. 212 In der Heck-
klappe: Lampenhalter he-
rausnehmen. Handlungen nur in der angegebenen Reihenfolge ausführen:
1.Checkliste beachten und Handlungen durchführen ⇒ Seite 343.2.Heckklappe öffnen ⇒ Seite 87.
3.Mit der flachen Klinge des Schraubendrehers aus dem Bordwerk-
zeug (⇒ Abb. 200) die Abdeckung an der Aussparung vorsichtig ab-
hebeln ⇒ Abb. 211
1
.
4.Rote Verriegelung am Stecker ziehen und Stecker vom Lampenträ-
ger lösen.
5.Verriegelungslaschen in Pfeilrichtung drücken ⇒ Abb. 212 und Lam-
penhalter herausnehmen.
6.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
7.Lampenhalter wieder einsetzen. Die Verriegelungslaschen müssen
hörbar einrasten.
8.Abdeckung einsetzen. Die Abdeckung muss einrasten und fest sein.
