Seat Alhambra 2017 Instrukcja Obsługi (in Polish)

Układ poduszek powietrznych
Wyłączanie poduszek po-
wietrznych Lampka kontrolna Rys. 91
Lampka kontrolna dezaktywacji
czołowej poduszki powietrznej pasażera w
desce rozdzielczej Lampka kontrolna zapala
się na tablicy rozdzielczej
Awaria układu
poduszek po-
wietrznych i na-
pinaczy pasów.Niezwłocznie zlecić kontrolę sys-
temu w serwisie.  
Lampka kontrolna zapala
się na tablicy rozdzielczej
Awaria systemu
poduszek po-
wietrznych.Niezwłocznie zlecić kontrolę sys-
temu w serwisie.  
Lampka kontrolna zapala
się na tablicy rozdzielczej
Czołowa pod-
uszka powietrz-
na pasażera wy-
łączona.Sprawdzić czy poduszka powinna
nadal być wyłączona. W momencie włączenia zapłonu na kilka
sekund zapala się kilkanaście lampek os-
trzegawczych i kontrolnych sygnalizując
przeprowadzanie testu funkcji. Lampki kon-
trolne gasną po kilku sekundach.
Jeśli wyłączono czołową poduszkę po-
wietrzną pasażera, lampka kontrolna



 



nie pali się lub jeśli
zapala się razem z lampką kontrolną 
na
tablicy rozdzielczej, może to oznaczać błąd
w systemie poduszek powietrznych ››› .
UWAGA
W razie wystąpienia błędu w systemie
poduszek powietrznych, poduszka może
nie zostać wyzwolona lub też może wy-
zwolić się w nieoczekiwanym momencie
powodując poważne, a nawet śmiertelne
obrażenia.
● W takim przypadku układ poduszek
powietrznych należy skontrolować w
serwisie.
● Nie należy wówczas montować fotelika
dla dzieci na przednim fotelu pasażera
›› ›

strona 86 ani usuwać zamontowane-
go fotelika dla dziecka! Może dojść do wyzwolenia przedniej poduszki powietrz-
nej pasażera podczas wypadku, pomimo
występowania błędu.
OSTROŻNIE
Należy zawsze zwracać uwagę na świe-
cące się lampki kontrolne oraz odpowia-
dające im opisy i komunikaty , aby unik-
nąć uszkodzenia samochodu. Ręczne wyłączanie i włączanie
czołowej poduszki pasażera za
pomocą przełącznika kluczykowe-
go
Rys. 92
W schowku podręcznym po stronie
pasażera: Przełącznik kluczykowy do włą-
czania i wyłączania czołowej poduszki po-
wietrznej pasażera. Należy uważnie zapoznać się z informa-
cjami dodatkowymi
››
›

 strona 18
.»
79
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

Bezpieczeństwo
W razie umieszczenia fotelika dziecięce-
go skierowanego tyłem do kierunku jaz-
dy konieczne jest wyłączenie czołowej
poduszki powietrznej pasażera.
Włączanie czołowej poduszki powietrz-
nej pasażera
● Wyłączyć zapłon.
● Otworzyć schowek po stronie pasażera.
● Wsunąć kluczyk w szczelinę wyłącznika
w celu wyłączenia czołowej poduszki po-
wietrznej pasażera ›››
rys. 92. Około 3/4
kluczyka należy wsunąć do oporu.
● Następnie przekręcić powoli w położenie
ON . Nie przekręcać kluczyka na siłę po
wyczuciu oporu, i sprawdzić, czy wszedł
całkowicie w wyłącznik.
● Zamknąć schowek podręczny po stronie
pasażera.
● Sprawdzić czy przy włączonym zapłonie
lampka kontrolna 

    na
tablicy rozdzielczej nie pali się ››› stro-
na 79 .
Skąd wiadomo, że poduszka powietrzna
pasażera jest wyłączona?
. Jedynym potwierdzeniem wyłączenia
czołowej poduszki powietrznej pasażera
jest zapalona lampka kontrolna  
   na tablicy rozdzielczej (  
świeci nadal na żółto) ››› strona 79, Lamp-
ka kontrolna. Jeżeli lampka kontrolna

  
  na konsoli środkowej nie pali się lub
zapala się razem z lampką kontrolną  na
tablicy, nie wolno montować fotelika dzie-
cięcego na siedzeniu pasażera z powodów
bezpieczeństwa. W trakcie wypadku może
nastąpić wyzwolenie czołowej poduszki po-
wietrznej pasażera. UWAGA
Poduszkę czołową pasażera należy wy-
łączać jedynie w wyjątkowych okolicz-
nościach.
● Poduszkę powietrzną należy wyłączać
i włączać przy wyłączonym zapłonie, by
uniknąć uszkodzenia systemu pod-
uszek.
● Odpowiedzialność za prawidłowe poło-
żenie przełącznika kluczykowego spo-
czywa na kierowcy.
● Czołową poduszkę pasażera należy
wyłączać jedynie w razie montowania fo-
telika dziecięcego w wyjątkowych oko-
licznościach.
● Poduszkę należy ponownie włączyć z
chwilą, gdy fotelik dziecięcy zostanie
zdemontowany z przedniego siedzenia.
● Nigdy nie pozostawiać kluczyka w wy-
łączniku poduszki powietrznej, bowiem
może ulec on uszkodzeniu lub włączyć
albo wyłączyć poduszkę powietrzną w
czasie jazdy. Bezpieczne przewożenie
dzieci
Bezpieczeństwo dzieci Wprowadzenie Należy uważnie zapoznać się z informa-
cjami dodatkowymi
›››

 strona 21.
Przed przewożeniem niemowlęcia lub
dziecka w foteliku dziecięcym lub innym
systemie do przewożenia dzieci na przed-
nim fotelu pasażera należy uważnie zapo-
znać się ze wszystkimi informacjami poni-
żej.
Jest to niezmiernie ważne dla bezpieczeń-
stwa kierowcy i pasażera, a w szczegól-
ności dziecka lub niemowlęcia.
SEAT zaleca stosowanie fotelików z pro-
gramu akcesoriów SEAT-a. Foteliki z tego
programu zostały zaprojektowane i prze-
testowane pod kątem ich używania w sa-
mochodach SEAT-a. Można je nabyć, wraz
z różnymi systemami mocowania w cen-
trum serwisowym.
Systemy przewożenia dzieci posiadają-
ce bazę lub stopy
Niektóre foteliki dziecięce są przymocowy-
wane do siedzenia za pomocą bazy lub
specjalnej stopy. W niektórych
80

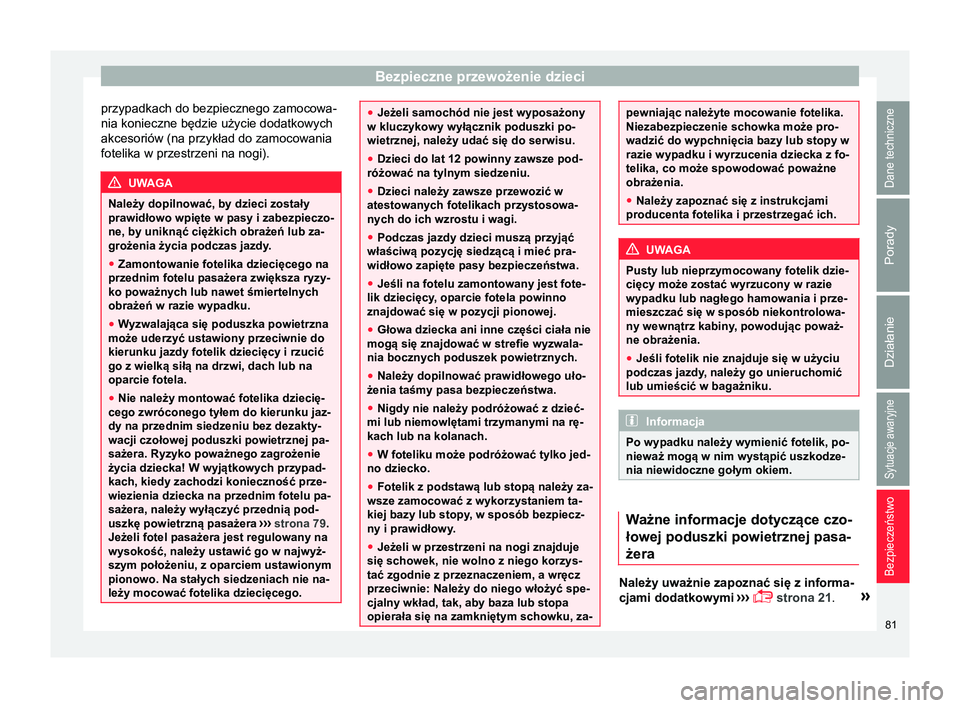

Bezpieczne przewożenie dzieci
przypadkach do bezpiecznego zamocowa-
nia konieczne będzie użycie dodatkowych
akcesoriów (na przykład do zamocowania
fotelika w przestrzeni na nogi). UWAGA
Należy dopilnować, by dzieci zostały
prawidłowo wpięte w pasy i zabezpieczo-
ne, by uniknąć ciężkich obrażeń lub za-
grożenia życia podczas jazdy. ● Zamontowanie fotelika dziecięcego na
przednim fotelu pasażera zwiększa ryzy-
ko poważnych lub nawet śmiertelnych
obrażeń w razie wypadku.
● W yzwalająca się poduszka powietrzna
może uderzyć ustawiony przeciwnie do
kierunku jazdy fotelik dziecięcy i rzucić
go z wielką siłą na drzwi, dach lub na
oparcie fotela.
● Nie należy montować fotelika dziecię-
cego zwróconego tyłem do kierunku jaz-
dy na przednim siedzeniu bez dezakty-
wacji czołowej poduszki powietrznej pa-
sażera. Ryzyko poważnego zagrożenie
życia dziecka! W wyjątkowych przypad-
kach, kiedy zachodzi konieczność prze-
wiezienia dziecka na przednim fotelu pa-
sażera, należy wyłączyć przednią pod-
uszkę powietrzną pasażera ›
››
strona 79.
Jeżeli fotel pasażera jest regulowany na
wysokość, należy ustawić go w najwyż-
szym położeniu, z oparciem ustawionym
pionowo. Na stałych siedzeniach nie na-
leży mocować fotelika dziecięcego. ●
Jeżeli samochód nie jest wyposażony
w kluczykowy wyłącznik poduszki po-
wietrznej, należy udać się do serwisu.
● Dzieci do lat 12 powinny zawsze pod-
różować na tylnym siedzeniu.
● Dzieci należy zawsze przewozić w
atestowanych fotelikach przystosowa-
nych do ich wzrostu i wagi.
● Podczas jazdy dzieci muszą przyjąć
właściwą pozycję siedzącą i mieć pra-
widłowo zapięte pasy bezpieczeństwa.
● Jeśli na fotelu zamontowany jest fote-
lik dziecięcy, oparcie fotela powinno
znajdować się w pozycji pionowej.
● Głowa dziecka ani inne części ciała nie
mogą się znajdować w strefie wyzwala-
nia bocznych poduszek powietrznych.
● Należy dopilnować prawidłowego uło-
żenia taśmy pasa bezpieczeństwa.
● Nigdy nie należy podróżować z dzieć-
mi lub niemowlętami trzymanymi na rę-
kach lub na kolanach.
● W foteliku może podróżować tylko jed-
no dziecko.
● Fotelik z podstawą lub stopą należy za-
wsze zamocować z wykorzystaniem ta-
kiej bazy lub stopy, w sposób bezpiecz- ny i prawidłowy .
● Jeżeli w przestrzeni na nogi znajduje
się schowek, nie wolno z niego korzys-
tać zgodnie z przeznaczeniem, a wręcz
przeciwnie: Należy do niego włożyć spe-
cjalny wkład, tak, aby baza lub stopa
opierała się na zamkniętym schowku, za- pewniając należyte mocowanie fotelika.
Niezabezpieczenie schowka może pro-
wadzić do wypchnięcia bazy lub stopy w
razie wypadku i wyrzucenia dziecka z fo-
telika, co może spowodować poważne
obrażenia.
●
Należy zapoznać się z instrukcjami
producenta fotelika i przestrzegać ich. UWAGA
Pusty lub nieprzymocowany fotelik dzie-
cięcy może zostać wyrzucony w razie
wypadku lub nagłego hamowania i prze-
mieszczać się w sposób niekontrolowa-
ny wewnątrz kabiny , powodując poważ-
ne obrażenia.
● Jeśli fotelik nie znajduje się w użyciu
podczas jazdy, należy go unieruchomić
lub umieścić w bagażniku. Informacja
Po wypadku należy wymienić fotelik, po-
nieważ mogą w nim wystąpić uszkodze-
nia niewidoczne gołym okiem. Ważne informacje dotyczące czo-
łowej poduszki powietrznej pasa-
żera
Należy uważnie zapoznać się z informa-
cjami dodatkowymi
››
›

 strona 21
.»
81
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

Bezpieczeństwo
Należy zapoznać się i bezwzględnie prze-
strzegać wskazówek dotyczących bezpie-
czeństwa zawartych w kolejnych rozdzia-
łach:
● Fotelik dziecięcy w kontekście poduszki
powietrznej pasażera ›››
strona 84, Uży-
wanie fotelika dziecięcego na przednim
fotelu.
● Bezpieczna odległość od poduszki po-
wietrznej po stronie pasażera ›››

zob.
Wprowadzenie na stronie 74 .
● Przedmioty znajdujące się pomiędzy pa-
sażerem a poduszką powietrzną po stronie
pasażera ›
››
zob. Czołowe poduszki
powietrzne na stronie 77 .
Foteliki dziecięce Instrukcja bezpieczeństwa Należy uważnie zapoznać się z informa-
cjami dodatkowymi
›››

 strona 21
. UWAGA
Dolne punkty mocowania fotelika dzie-
cięcego nie służą do zabezpieczania ła-
dunku. Do dolnych punktów mocowania
należy mocować jedynie podkładki pod
foteliki. UWAGA
Foteliki mocowane za pomocą dolnych
punktów mocowania i górnego paska
mocującego należy montować stosując
się do instrukcji producenta. Niezastoso-
wanie się do instrukcji może spowodo-
wać poważne obrażenia.
● Należy mocować tylko jeden pasek łą-
czący fotelik z uchwytem (Top T ether)
znajdującym się z tyłu oparcia tylnego
siedzenia, od strony bagażnika.
● Nigdy nie należy mocować fotelika
dziecięcego do punktów mocowania słu-
żących do zabezpieczania ładunku prze-
wożonego w bagażniku.
● Nie należy mocować fotelika dziecięce-
go do ruchomych elementów wyposaże-
nia samochodu ani do szyn

. UWAGA
Generalnie, w razie wypadku najbez-
pieczniejszym miejscem dla dzieci jest
tylne siedzenie, pod warunkiem prawid-
łowego zapięcia pasów bezpieczeństwa.
● Odpowiedni fotelik, prawidłowo zain-
stalowany na jednym z tylnych siedzeń
stanowi najlepszą ochronę dla niemow-
ląt i małych dzieci w większości wypad-
ków. UWAGA
Wypinanie pasa bezpieczeństwa pod-
czas jazdy może spowodować poważne,
a nawet śmiertelne, obrażenia w razie
wypadku lub nagłego hamowania.
● Nie wolno wypinać pasa przed zatrzy-
maniem się samochodu, Informacja
Do bezpiecznego zamocowania fotelika z
bazą lub stopą mogą okazać się koniecz-
ne dodatkowe akcesoria. Należy w tym
celu skontaktować się się z Centrum
Serwisowym lub specjalistycznym
warsztatem. Informacje ogólne na temat prze-
wożenia dzieci w samochodzie
Należy uważnie zapoznać się z informa-
cjami dodatkowymi
›››

 strona 22
.
Przepisy prawa mają zawsze pierwszeń-
stwo przed opisami zawartymi w niniejszej
instrukcji obsługi. Obowiązują różne przepi-
sy i zasady dotyczące montowania i użyt-
kowania fotelików dziecięcych ( ››› Tab. na
stronie 83). W niektórych krajach, na
przykład, stosowanie fotelików na niektó-
rych siedzeniach może być zabronione.
Zasady fizyki i siły działające na samochód
przy zderzeniu lub innego rodzaju wypadku
82

Bezpieczne przewożenie dzieci

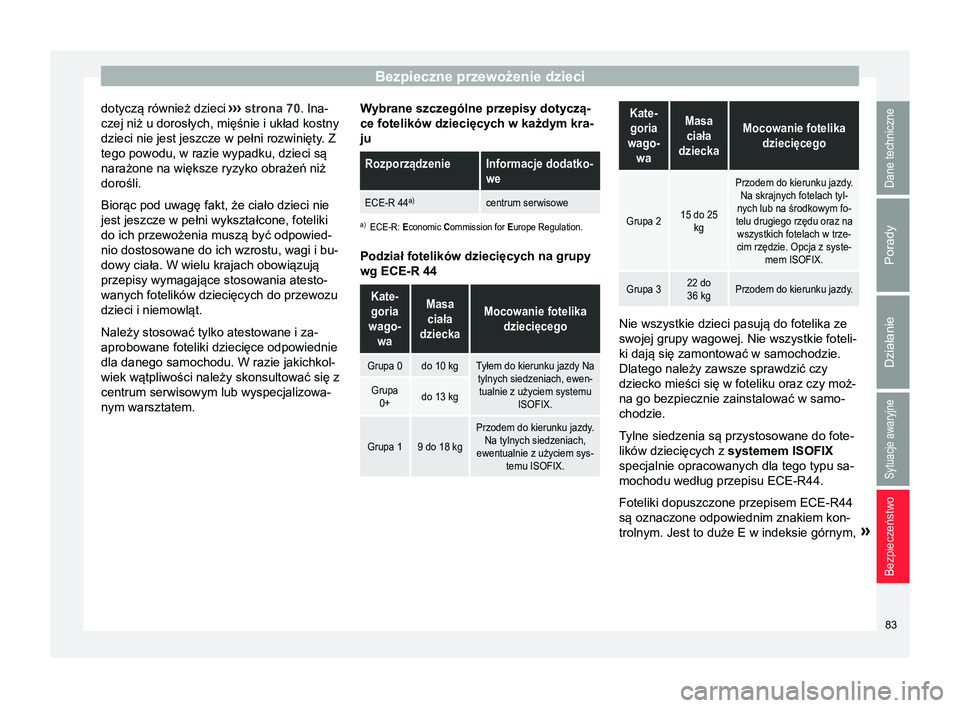

dotyczą również dzieci ››› strona 70. Ina-
czej niż u dorosłych, mięśnie i układ kostny
dzieci nie jest jeszcze w pełni rozwinięty. Z
tego powodu, w razie wypadku, dzieci są
narażone na większe ryzyko obrażeń niż
dorośli.
Biorąc pod uwagę fakt, że ciało dzieci nie
jest jeszcze w pełni wykształcone, foteliki
do ich przewożenia muszą być odpowied-
nio dostosowane do ich wzrostu, wagi i bu-
dowy ciała. W wielu krajach obowiązują
przepisy wymagające stosowania atesto-
wanych fotelików dziecięcych do przewozu
dzieci i niemowląt.
Należy stosować tylko atestowane i za-
aprobowane foteliki dziecięce odpowiednie
dla danego samochodu. W razie jakichkol-
wiek wątpliwości należy skonsultować się z
centrum serwisowym lub wyspecjalizowa-
nym warsztatem. Wybrane szczególne przepisy dotyczą-
ce fotelików dziecięcych w każdym kra-
ju
RozporządzenieInformacje dodatko-
we
ECE-R 44
a)centrum serwisowe
a)
ECE-R: Economic Commission for Europe Regulation.
Podział fotelików dziecięcych na grupy
wg ECE-R 44
Kate-
goria
wago- waMasaciała
dzieckaMocowanie fotelika dziecięcego
Grupa 0do 10 kgTyłem do kierunku jazdy Natylnych siedzeniach, ewen-tualnie z użyciem systemu ISOFIX.
Grupa0+do 13 kg
Grupa 19 do 18 kg
Przodem do kierunku jazdy. Na tylnych siedzeniach,
ewentualnie z użyciem sys- temu ISOFIX.
Kate-
goria
wago- waMasaciała
dzieckaMocowanie fotelika dziecięcego
Grupa 215 do 25kg
Przodem do kierunku jazdy.Na skrajnych fotelach tyl-
nych lub na środkowym fo-
telu drugiego rzędu oraz na wszystkich fotelach w trze-
cim rzędzie. Opcja z syste- mem ISOFIX.
Grupa 322 do36 kgPrzodem do kierunku jazdy. Nie wszystkie dzieci pasują do fotelika ze
swojej grupy wagowej. Nie wszystkie foteli-
ki dają się zamontować w samochodzie.
Dlatego należy zawsze sprawdzić czy
dziecko mieści się w foteliku oraz czy moż-
na go bezpiecznie zainstalować w samo-
chodzie.
Tylne siedzenia są przystosowane do fote-
lików dziecięcych z systemem ISOFIX
specjalnie opracowanych dla tego typu sa-
mochodu według przepisu ECE-R44.
Foteliki dopuszczone przepisem ECE-R44
są oznaczone odpowiednim znakiem kon-
trolnym. Jest to duże E w indeksie górnym, »
83
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

Bezpieczeństwo
w kółku, z numerem identyfikacyjnym poni-
żej.
Używanie fotelika dziecięcego na
przednim fotelu 1)Nie we wszystkich krajach dozwolone jest
przewożenie dziecka na przednim fotelu.
Ponadto, nie wszystkie foteliki dziecięce są
dozwolone na przednim siedzeniu. Aktual-
na lista atestowanych fotelików dziecięcych
znajduje się w centrum serwisowym. Nale-
ży stosować tylko foteliki dziecięce dopusz-
czone dla danego samochodu.
Czołowa poduszka powietrzna po stronie
pasażera stanowi duże zagrożenie dla
dziecka. Podróżowanie na przednim fotelu
w foteliku skierowanym tyłem do kierunku
jazdy stanowi zagrożenie dla życia dziec-
ka.
Jadąc w takiej pozycji, tzn. w foteliku wpię-
tym na przednim fotelu, dziecko może zos-
tać uderzone z ogromną siłą przez wyzwa-
lającą się poduszkę powietrzną, która mo-
że spowodować poważne, a nawet śmier-
telne obrażenia
››
› . Dlatego też nie wol-
no nigdy montować fotelika dziecięcego na przednim fotelu pasażera przy włączo-
nej czołowej poduszce powietrznej.
Na przednim fotelu pasażera można ko-
rzystać z fotelika dziecięcego, w którym
dziecko jedzie tyłem do kierunku jazdy tyl-
ko przy wyłączonej czołowej poduszce po-
wietrznej. Jeśli poduszka została wyłączo-
na, zapali się żółta lampka kontrolna
PAS-
SENGER AIR BAG 

 na tablicy roz-
dzielczej ››› strona 79 . Jeżeli wyłączenie
czołowej poduszki powietrznej jest nie-
możliwe i poduszka pozostaje włączona,
zabrania się przewozić dziecko na
przednim fotelu ››› .
O czym warto pamiętać przewożąc
dziecko w foteliku na przednim siedze-
niu:
● Należy wyłączyć poduszkę powietrzną
pasażera  jeśli używa się fotelika, w któ-
rym dziecko siedzi tyłem do kierunku jazdy
› ›

› strona 79.
● Oparcie przedniego fotela musi znajdo-
wać się pod kątem prostym.
● Przedni fotel pasażera należy odsunąć
możliwie najdalej do tyłu.
● Oparcie przedniego fotela musi znajdo-
wać się pod kątem prostym. ●
Podnieść pas na maksymalną wysokość.
Odpowiednie foteliki dziecięce
Fotelik dziecięcy musi być dopuszczony
przez producenta specjalnie do użytku na
przednim siedzeniu samochodu wyposażo-
nego w poduszkę czołową lub boczną.
Jeżeli przedni fotel pasażera posiada uch-
wyty mocujące, fotelik dziecięcy można
zamocować za pomocą systemu mocowa-
nia dopuszczonego w tym konkretnym ty-
pie samochodu przez obowiązujące przepi-
sy prawa krajowego.
Uniwersalne foteliki dla dzieci z grupy 0,
0+, 1, 2 lub 3 według normy ECE-R44
można mocować na przednim fotelu pasa-
żera oraz na tylnych siedzeniach. UWAGA
Zamontowanie fotelika dziecięcego na
przednim fotelu pasażera zwiększa ryzy-
ko poważnych lub nawet śmiertelnych
obrażeń w razie wypadku. Nie wolno
montować fotelika dziecięcego, w któ-
rym dziecko jedzie tyłem do kierunku
jazdy na przednim fotelu pasażera przy
włączonej przedniej poduszce powietrz-
nej. Stanowi to zagrożenie życia dziecka, 1)
Użytkowanie fotelików dziecięcych i ich montaż
podlega przepisom prawa o ruchu drogowym oraz
instrukcjom producenta.
84

Bezpieczne przewożenie dzieci
ponieważ w razie wyzwolenia przedniej
poduszki powietrznej, uderzy ona w fote-
lik, który zostanie rzucony na oparcie fo-
tela.
UWAGA
Jeżeli w wyjątkowych okolicznościach
dziecko musi być przewożone tyłem do
kierunku jazdy na foteliku umieszczo-
nym na przednim siedzeniu, należy ściś-
le przestrzegać następujących zasad:
● Wyłączyć czołową poduszkę powietrz-
ną pasażera i pozostawić ją w takim sta-
nie.
● Fotelik dziecięcy musi być dopuszczo-
ny przez producenta do użytku na przed-
nim siedzeniu samochodu wyposażone-
go w poduszkę czołową i boczną.
● Należy przestrzegać instrukcji dla użyt-
kownika sformułowanych przez produ-
centa fotelika dziecięcego oraz zawar-
tych tam ostrzeżeń.
● Odsunąć fotel pasażera możliwie naj-
dalej do tyłu i podnieść go do najwyż-
szego położenia, aby znalazł się jak naj-
dalej od poduszki czołowej.
● Ustawić oparcie w pozycji pionowej.
● Podnieść pas na maksymalną wyso-
kość.
● Dzieci należy zawsze przewozić w
atestowanych fotelikach przystosowa-
nych do ich wzrostu i wagi. Używanie fotelika dziecięcego na
tylnym siedzeniu
W razie zamontowania fotelika dziecięcego
na tylnym siedzeniu, należy tak ustawić
przedni fotel pasażera, by dziecko miało
wystarczająco dużo miejsca. Ustawienie
fotela przedniego powinno uwzględniać
rozmiar fotelika dziecięcego oraz wzrost
dziecka. Należy upewnić się, że pasażer
będzie podróżować w prawidłowej pozycji

›››
strona 62.
Odsunąć drugi i trzeci rząd foteli maksy-
malnie do tyłu i zablokować. Ustawić opar-
cia w pozycji pionowej i złożyć zagłówki.
Foteliki dziecięce ISOFIX dopuszczone
do użytku na tylnych siedzeniach
Tylne siedzenia są przystosowane do fote-
lików dziecięcych z systemem ISOFIX
specjalnie opracowanych dla tego typu sa-
mochodu według normy ECE-R44.
Foteliki w systemie ISOFIX dzielą się na:
„konkretne kategorie dla danego samocho-
du“, „o ograniczonym zastosowaniu“ lub
„pół-uniwersalne“.
Producenci fotelików dziecięcych podają
listę samochodów do każdego modelu fote-
lika z ISOFIX, w tym modeli samochodów,
do których zatwierdzono stosowanie dane-
go fotelika. Jeżeli samochód znajduje się
na liście producenta, a dany fotelik ISOFIX jest na liście fotelików, można go monto-
wać w samochodzie. W razie potrzeby na-
leży skontaktować się z producentem fote-
lika i otrzymać od niego aktualną listę ta-
kich samochodów.
Grupa
(kategoria wagowa)Kategoria fotelikaISOFIXFotelik na tyl-
nym siedzeniu
Grupa 0: do 10 kgEIUF a)
Grupa 0+:
do 13 kgEIUF a)
DIUFa)
CIUFa)
Grupa 1:
9 do 18 kg
DIUF a)
CIUFa)
BIUFa)
B1IUFa)
AIUFa)
a)
IUF: odpowiednie do „uniwersalnych“ fotelików ISOFIX za-
twierdzonych do stosowania w tej grupie. UWAGA
Jeżeli foteliki zamontowano na wszyst-
kich fotelach w drugim rzędzie, może się
okazać, że nie będzie można złożyć tego
rzędu foteli z ostatniego rzędu w razie
wypadku. W sytuacji awaryjnej pasaże-
rowie jadący na fotelach w trzecim » 85
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

Bezpieczeństwo

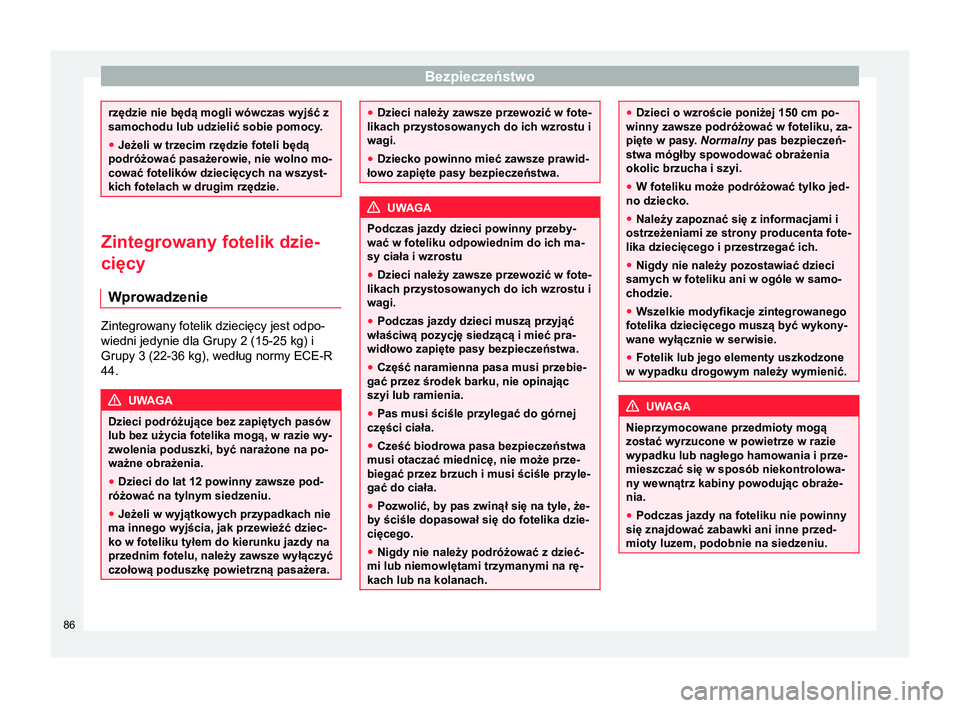

rzędzie nie będą mogli wówczas wyjść z
samochodu lub udzielić sobie pomocy.
●
Jeżeli w trzecim rzędzie foteli będą
podróżować pasażerowie, nie wolno mo-
cować fotelików dziecięcych na wszyst-
kich fotelach w drugim rzędzie. Zintegrowany fotelik dzie-
cięcy
Wprowadzenie Zintegrowany fotelik dziecięcy jest odpo-
wiedni jedynie dla Grupy 2 (15-25 kg) i
Grupy 3 (22-36 kg), według normy ECE-R
44.
UWAGA
Dzieci podróżujące bez zapiętych pasów
lub bez użycia fotelika mogą, w razie wy-
zwolenia poduszki, być narażone na po-
ważne obrażenia.
● Dzieci do lat 12 powinny zawsze pod-
różować na tylnym siedzeniu.
● Jeżeli w wyjątkowych przypadkach nie
ma innego wyjścia, jak przewieźć dziec-
ko w foteliku tyłem do kierunku jazdy na
przednim fotelu, należy zawsze wyłączyć
czołową poduszkę powietrzną pasażera. ●
Dzieci należy zawsze przewozić w fote-
likach przystosowanych do ich wzrostu i
wagi.
● Dziecko powinno mieć zawsze prawid-
łowo zapięte pasy bezpieczeństwa. UWAGA
Podczas jazdy dzieci powinny przeby-
wać w foteliku odpowiednim do ich ma-
sy ciała i wzrostu
● Dzieci należy zawsze przewozić w fote-
likach przystosowanych do ich wzrostu i
wagi.
● Podczas jazdy dzieci muszą przyjąć
właściwą pozycję siedzącą i mieć pra-
widłowo zapięte pasy bezpieczeństwa.
● Część naramienna pasa musi przebie-
gać przez środek barku, nie opinając
szyi lub ramienia.
● Pas musi ściśle przylegać do górnej
części ciała.
● Cześć biodrowa pasa bezpieczeństwa
musi otaczać miednicę, nie może prze-
biegać przez brzuch i musi ściśle przyle-
gać do ciała.
● Pozwolić, by pas zwinął się na tyle, że-
by ściśle dopasował się do fotelika dzie-
cięcego.
● Nigdy nie należy podróżować z dzieć-
mi lub niemowlętami trzymanymi na rę-
kach lub na kolanach. ●
Dzieci o wzroście poniżej 150 cm po-
winny zawsze podróżować w foteliku, za-
pięte w pasy. Normalny
pas bezpieczeń-
stwa mógłby spowodować obrażenia
okolic brzucha i szyi.
● W foteliku może podróżować tylko jed-
no dziecko.
● Należy zapoznać się z informacjami i
ostrzeżeniami ze strony producenta fote-
lika dziecięcego i przestrzegać ich.
● Nigdy nie należy pozostawiać dzieci
samych w foteliku ani w ogóle w samo-
chodzie.
● Wszelkie modyfikacje zintegrowanego
fotelika dziecięcego muszą być wykony-
wane wyłącznie w serwisie.
● Fotelik lub jego elementy uszkodzone
w wypadku drogowym należy wymienić. UWAGA
Nieprzymocowane przedmioty mogą
zostać wyrzucone w powietrze w razie
wypadku lub nagłego hamowania i prze-
mieszczać się w sposób niekontrolowa-
ny wewnątrz kabiny powodując obraże-
nia.
● Podczas jazdy na foteliku nie powinny
się znajdować zabawki ani inne przed-
mioty luzem, podobnie na siedzeniu. 86

Bezpieczne przewożenie dzieci
Rozkładanie zintegrowanego fote-
lika dziecięcego Rys. 93
Zintegrowany fotelik dziecięcy.
podnieść siedzisko Rys. 94
Zintegrowany fotelik dziecięcy. za-
montować zagłówek. Podnoszenia siedziska
● Pociągnąć dźwignię odblokowania
›› ›
rys. 93 A na siedzisku w kierunku
strzałki ›››
rys. 93 1 .
● Złożyć obydwa boki ›››
rys. 93 B do gó-
ry w kierunku strzałki. ›››
rys. 93 2 .
● Popchnąć siedzisko ›››
rys. 93 C z po-
wrotem w kierunku strzałki. ›››
rys. 93 3 do zablokowania.
Zamontować zagłówek w foteliku dzie-
cięcym
●
Wyjąć zagłówek i umieścić w bezpiecz-
nym miejscu przechowywania ›››

stro-
na 157.
● Sprawdzić, czy zamontowano uchwyt pa-
sa bezpieczeństwa w zagłówku fotelika
dziecięcego od strony okna ›››

strona 87.
● Wsunąć zagłówek fotelika dziecięcego w
oparcie do momentu poprawnego osadze-
nia ›››

rys. 94 .
● Sprawdzić, czy tylne siedzenie i oparcie
jest prawidłowo zablokowane, pociągając
za każde z nich. Ułożenie pasa bezpieczeństwa w
zintegrowanym foteliku dziecię-
cym
Rys. 95
Zintegrowany fotelik dziecięcy. re-
gulacja pasa bezpieczeństwa. Rys. 96
Zintegrowany fotelik dziecięcy. uło-
żenie pasa za pomocą ucha uchwytu. » 87
Dane techniczne
Porady
Działanie
Sytuacje awaryjne
Bezpieczeństwo

Bezpieczeństwo

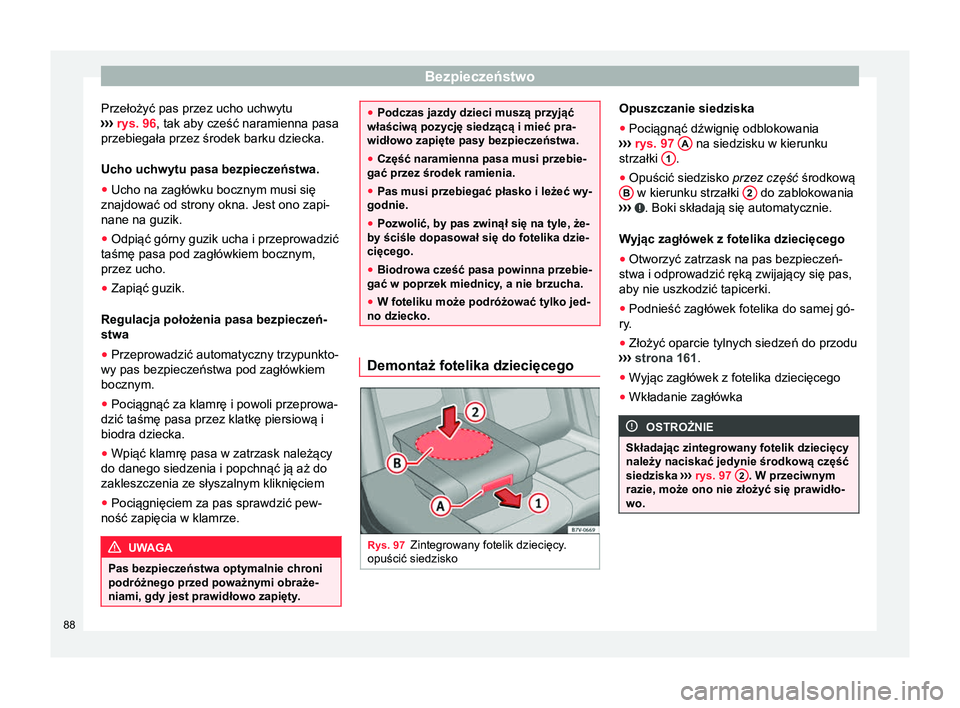

Przełożyć pas przez ucho uchwytu
›› ›
rys. 96 , tak aby cześć naramienna pasa
przebiegała przez środek barku dziecka.
Ucho uchwytu pasa bezpieczeństwa.
● Ucho na zagłówku bocznym musi się
znajdować od strony okna. Jest ono zapi-
nane na guzik.
● Odpiąć górny guzik ucha i przeprowadzić
taśmę pasa pod zagłówkiem bocznym,
przez ucho.
● Zapiąć guzik.
Regulacja położenia pasa bezpieczeń-
stwa
● Przeprowadzić automatyczny trzypunkto-
wy pas bezpieczeństwa pod zagłówkiem
bocznym.
● Pociągnąć za klamrę i powoli przeprowa-
dzić taśmę pasa przez klatkę piersiową i
biodra dziecka.
● Wpiąć klamrę pasa w zatrzask należący
do danego siedzenia i popchnąć ją aż do
zakleszczenia ze słyszalnym kliknięciem
● Pociągnięciem za pas sprawdzić pew-
ność zapięcia w klamrze. UWAGA
Pas bezpieczeństwa optymalnie chroni
podróżnego przed poważnymi obraże-
niami, gdy jest prawidłowo zapięty. ●
Podczas jazdy dzieci muszą przyjąć
właściwą pozycję siedzącą i mieć pra-
widłowo zapięte pasy bezpieczeństwa.
● Część naramienna pasa musi przebie-
gać przez środek ramienia.
● Pas musi przebiegać płasko i leżeć wy-
godnie.
● Pozwolić, by pas zwinął się na tyle, że-
by ściśle dopasował się do fotelika dzie-
cięcego.
● Biodrowa cześć pasa powinna przebie-
gać w poprzek miednicy, a nie brzucha.
● W foteliku może podróżować tylko jed-
no dziecko. Demontaż fotelika dziecięcego
Rys. 97
Zintegrowany fotelik dziecięcy.
opuścić siedzisko Opuszczanie siedziska
● Pociągnąć dźwignię odblokowania
›› ›

rys. 97 A na siedzisku w kierunku
strzałki 1 .
● Opuścić siedzisko przez część środkową
B w kierunku strzałki
2 do zablokowania
›› ›

. Boki składają się automatycznie.
Wyjąc zagłówek z fotelika dziecięcego
● Otworzyć zatrzask na pas bezpieczeń-
stwa i odprowadzić ręką zwijający się pas,
aby nie uszkodzić tapicerki.
● Podnieść zagłówek fotelika do samej gó-
ry.
● Złożyć oparcie tylnych siedzeń do przodu
›› ›

strona 161 .
● Wyjąc zagłówek z fotelika dziecięcego
● Wkładanie zagłówka OSTROŻNIE
Składając zintegrowany fotelik dziecięcy
należy naciskać jedynie środkową część
siedziska ›››

rys. 97 2 . W przeciwnym
razie, może ono nie złożyć się prawidło-
wo. 88
