Controlli e rabbocchi periodici219
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

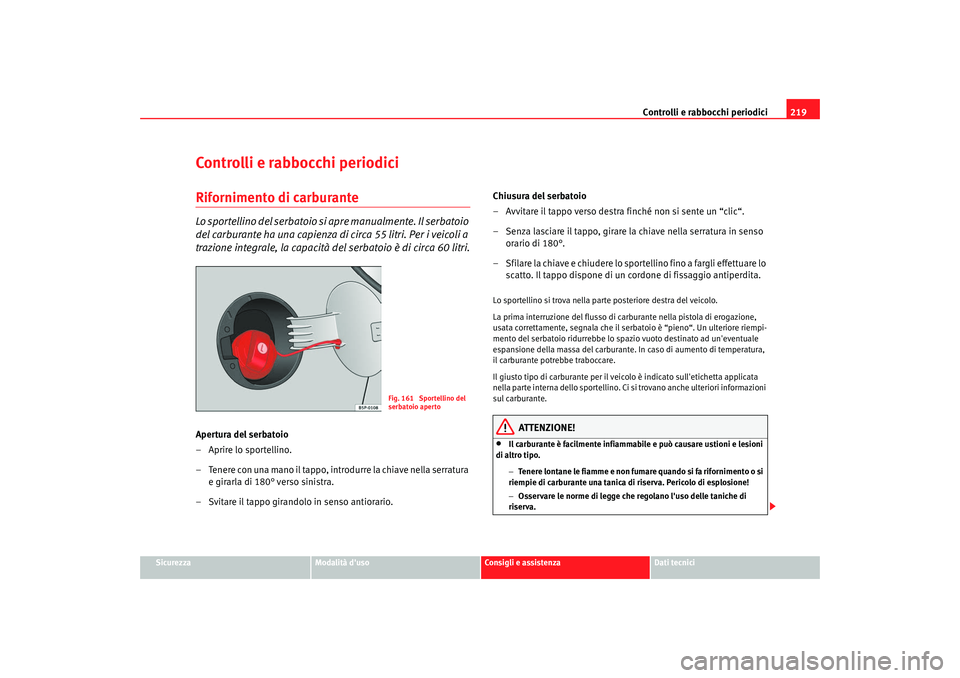

Controlli e rabbocchi periodiciRifornimento di carburanteLo sportellino del serbatoio si apre manualmente. Il serbatoio
del carburante ha una capienza di circa 55 litri. Per i veicoli a
trazione integrale, la capacità del serbatoio è di circa 60 litri.Apertura del serbatoio
– Aprire lo sportellino.
– Tenere con una mano il tappo, introdurre la chiave nella serratura
e girarla di 180° verso sinistra.
– Svitare il tappo girandolo in senso antiorario. Chiusura del serbatoio
– Avvitare il tappo verso destra finché non si sente un “clic“.
– Senza lasciare il tappo, girare la chiave nella serratura in senso
orario di 180°.
– Sfilare la chiave e chiudere lo sportellino fino a fargli effettuare lo scatto. Il tappo dispone di un cordone di fissaggio antiperdita.
Lo sportellino si trova nella parte posteriore destra del veicolo.
La prima interruzione del flusso di carburante nella pistola di erogazione,
usata correttamente, segnala che il serbatoio è “pieno“. Un ulteriore riempi-
mento del serbatoio ridurre bbe lo spazio vuoto destinato ad un'eventuale
espansione della massa del carburante. In caso di aumento di temperatura,
il carburante potrebbe traboccare.
Il giusto tipo di carburante per il veicolo è indicato sull'etichetta applicata
nella parte interna dello sportellino. Ci si trovano anche ulteriori informazioni
sul carburante.
ATTENZIONE!
•
Il carburante è facilmente infiammabile e può causare ustioni e lesioni
di altro tipo.
−Tenere lontane le fiamme e non fumare quando si fa rifornimento o si
riempie di carburante una tanica di riserva. Pericolo di esplosione!
− Osservare le norme di legge che regolano l'uso delle taniche di
riserva.
Fig. 161 Sportellino del
serbatoio aperto
altea_XL italiano.book Seite 219 Freitag, 14. September 2007 8:45 08

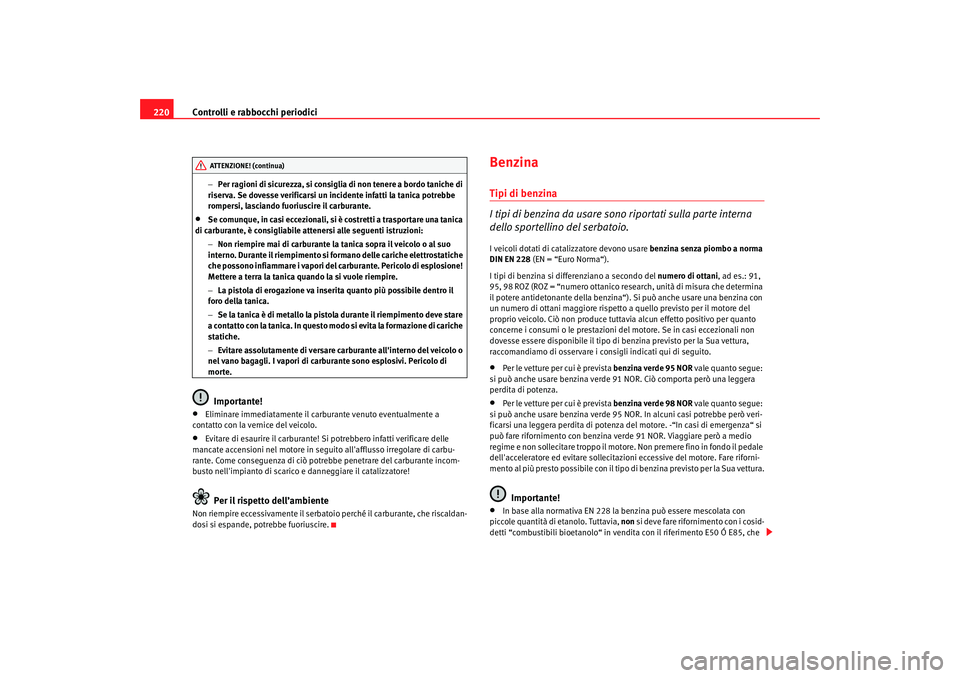

Controlli e rabbocchi periodici
220
− Per ragioni di sicurezza, si consiglia di non tenere a bordo taniche di
riserva. Se dovesse verificarsi un incidente infatti la tanica potrebbe
rompersi, lasciando fuoriuscire il carburante.
•
Se comunque, in casi eccezionali, si è costretti a trasportare una tanica
di carburante, è consigliabile attenersi alle seguenti istruzioni:
−Non riempire mai di carburante la tanica sopra il veicolo o al suo
interno. Durante il riempimento si formano delle cariche elettrostatiche
che possono infiammare i vapori del carburante. Pericolo di esplosione!
Mettere a terra la tanica quando la si vuole riempire.
− La pistola di erogazione va inserita quanto più possibile dentro il
foro della tanica.
− Se la tanica è di metallo la pistola durante il riempimento deve stare
a contatto con la tanica. In questo modo si evita la formazione di cariche
statiche.
− Evitare assolutamente di versare carburante all'interno del veicolo o
nel vano bagagli. I vapori di carburante sono esplosivi. Pericolo di
morte.Importante!
•
Eliminare immediatamente il carburante venuto eventualmente a
contatto con la vernice del veicolo.
•
Evitare di esaurire il carburante! Si potrebbero infatti verificare delle
mancate accensioni nel motore in segu ito all'afflusso irregolare di carbu-
rante. Come conseguenza di ciò potrebbe penetrare del carburante incom-
busto nell'impianto di scarico e danneggiare il catalizzatore!Per il rispetto dell’ambiente
Non riempire eccessivamente il serbato io perché il carburante, che riscaldan-
dosi si espande, potrebbe fuoriuscire.
BenzinaTipi di benzina
I tipi di benzina da usare sono riportati sulla parte interna
dello sportellino del serbatoio.I veicoli dotati di catalizzatore devono usare benzina senza piombo a norma
DINEN228 (EN = “Euro Norma“).
I tipi di benzina si differenziano a secondo del numero di ottani, ad es.: 91,
95, 98 ROZ (ROZ = “numero ottanico research, unità di misura che determina
il potere antidetonante della benzina“). Si può anche usare una benzina con
un numero di ottani maggi ore rispetto a quello previsto per il motore del
proprio veicolo. Ciò non produce tuttavia alcun effetto positivo per quanto
concerne i consumi o le prestazioni del motore. Se in casi eccezionali non
dovesse essere disponibile il tipo di benzina previsto per la Sua vettura,
raccomandiamo di osservare i consigli indicati qui di seguito.•
Per le vetture per cui è prevista benzina verde 95 NOR vale quanto segue:
si può anche usare benzina verde 91 NOR. Ciò comporta però una leggera
perdita di potenza.
•
Per le vetture per cui è prevista benzina verde 98 NOR vale quanto segue:
si può anche usare benzina verde 95 NOR. In alcuni casi potrebbe però veri-
ficarsi una leggera perdita di potenza del motore. -“In casi di emergenza“ si
può fare rifornimento con benzina ve rde 91 NOR. Viaggiare però a medio
regime e non sollecitare troppo il moto re. Non premere fino in fondo il pedale
dell'acceleratore ed evitare sollecitazi oni eccessive del motore. Fare riforni-
mento al più presto possibile con il tipo di benzina previsto per la Sua vettura.Importante!
•
In base alla normativa EN 228 la benzina può essere mescolata con
piccole quantità di etanolo. Tuttavia, non si deve fare rifornimento con i cosid-
detti “combustibili bioetanolo“ in vend ita con il riferimento E50 Ó E85, che
ATTENZIONE! (continua)
altea_XL italiano.book Seite 220 Freitag, 14. September 2007 8:45 08

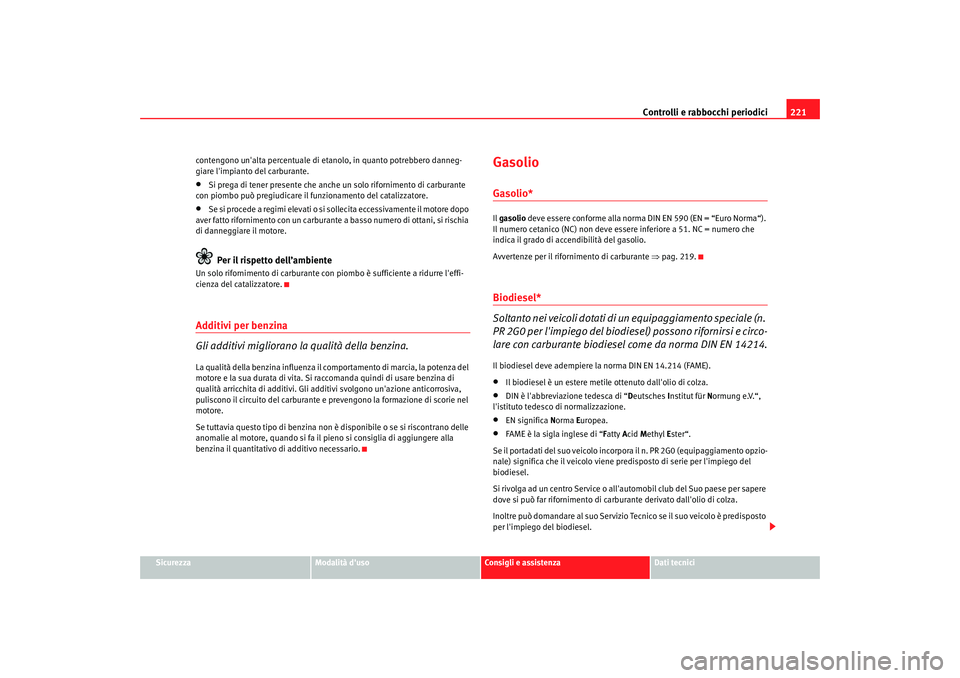

Controlli e rabbocchi periodici221
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
contengono un'alta percentuale di et
anolo, in quanto potrebbero danneg-
giare l'impianto del carburante.
•
Si prega di tener presente che anche un solo rifornimento di carburante
con piombo può pregiudicare il funzionamento del catalizzatore.
•
Se si procede a regimi elevati o si sollecita eccessivamente il motore dopo
aver fatto rifornimento con un carburante a basso numero di ottani, si rischia
di danneggiare il motore.Per il rispetto dell’ambiente
Un solo rifornimento di carburante con piombo è sufficiente a ridurre l'effi-
cienza del catalizzatore.Additivi per benzina
Gli additivi migliorano la qualità della benzina.La qualità della benzina influenza il comportamento di marcia, la potenza del
motore e la sua durata di vita. Si raccomanda quindi di usare benzina di
qualità arricchita di additivi. Gli additivi svolgono un'azione anticorrosiva,
puliscono il circuito del carburante e prevengono la formazione di scorie nel
motore.
Se tuttavia questo tipo di benzina non è disponibile o se si riscontrano delle
anomalie al motore, quando si fa il pieno si consiglia di aggiungere alla
benzina il quantitativo di additivo necessario.
GasolioGasolio*Il gasolio deve essere conforme alla norm a DIN EN 590 (EN = “Euro Norma“).
Il numero cetanico (NC) non deve essere inferiore a 51. NC = numero che
indica il grado di accendibilità del gasolio.
Avvertenze per il rifornimento di carburante ⇒pag. 219.Biodiesel*
Soltanto nei veicoli dotati di un equipaggiamento speciale (n.
PR 2G0 per l'impiego del biodiese l) possono rifornirsi e circo-
lare con carburante biodiesel come da norma DIN EN 14214.Il biodiesel deve adempiere la norma DIN EN 14.214 (FAME).•
Il biodiesel è un estere metile ottenuto dall'olio di colza.
•
DIN è l'abbreviazione tedesca di “ Deutsches Institut für Normung e.V.“,
l'istituto tedesco di normalizzazione.
•
EN significa Norma Europea.
•
FAME è la sigla inglese di “ Fatty A cid Methyl Ester“.
Se il portadati del suo veicolo incorpora il n. PR 2G0 (equipaggiamento opzio-
nale) significa che il veicolo viene predisposto di serie per l'impiego del
biodiesel.
Si rivolga ad un centro Service o all'automobil club del Suo paese per sapere
dove si può far rifornimento di ca rburante derivato dall'olio di colza.
Inoltre può domandare al suo Servizio Tecnico se il suo veicolo è predisposto
per l'impiego del biodiesel.
altea_XL italiano.book Seite 221 Freitag, 14. September 2007 8:45 08

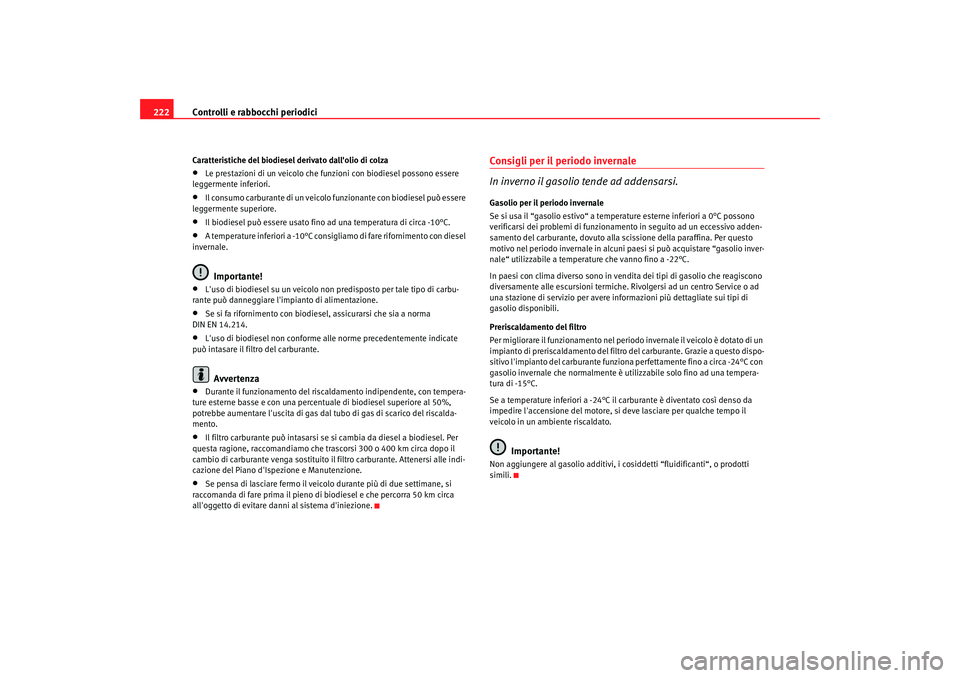

Controlli e rabbocchi periodici
222Caratteristiche del biodiesel derivato dall'olio di colza•
Le prestazioni di un veicolo che funzioni con biodiesel possono essere
leggermente inferiori.
•
Il consumo carburante di un veicolo funzionante con biodiesel può essere
leggermente superiore.
•
Il biodiesel può essere usato fino ad una temperatura di circa -10°C.
•
A temperature inferiori a -10°C consigli amo di fare rifornimento con diesel
invernale.Importante!
•
L'uso di biodiesel su un veicolo non predisposto per tale tipo di carbu-
rante può danneggiare l'impianto di alimentazione.
•
Se si fa rifornimento con biodiesel, assicurarsi che sia a norma
DIN EN 14.214.
•
L'uso di biodiesel non conforme al le norme precedentemente indicate
può intasare il filtro del carburante.Avvertenza
•
Durante il funzionamento del riscal damento indipendente, con tempera-
ture esterne basse e con una percentuale di biodiesel superiore al 50%,
potrebbe aumentare l'uscita di gas dal tubo di gas di scarico del riscalda-
mento.
•
Il filtro carburante può intasarsi se si cambia da diesel a biodiesel. Per
questa ragione, raccomandiamo che trascorsi 300 o 400 km circa dopo il
cambio di carburante venga sostituito il filtro carburante. Attenersi alle indi-
cazione del Piano d'Ispezione e Manutenzione.
•
Se pensa di lasciare fermo il veicolo durante più di due settimane, si
raccomanda di fare prima il pieno di biodiesel e che percorra 50 km circa
all'oggetto di evitare danni al sistema d'iniezione.
Consigli per il periodo invernale
In inverno il gasolio tende ad addensarsi.Gasolio per il periodo invernale
Se si usa il “gasolio estivo“ a temperature esterne inferiori a 0°C possono
verificarsi dei problemi di funzionamento in seguito ad un eccessivo adden-
samento del carburante, dovuto alla scissione della paraffina. Per questo
motivo nel periodo invernale in alcuni paesi si può acquistare “gasolio inver-
nale“ utilizzabile a temperature che vanno fino a -22°C.
In paesi con clima diverso sono in vendita dei tipi di gasolio che reagiscono
diversamente alle escursioni termiche. Rivolgersi ad un centro Service o ad
una stazione di servizio per avere informazioni più dettagliate sui tipi di
gasolio disponibili.
Preriscaldamento del filtro
Per migliorare il funzionamento nel periodo invernale il veicolo è dotato di un
impianto di preriscaldamento del filtro del carburante. Grazie a questo dispo-
sitivo l'impianto del carburante funzio na perfettamente fino a circa -24°C con
gasolio invernale che normalmente è utilizzabile solo fino ad una tempera-
tura di -15°C.
Se a temperature inferiori a -24°C il carburante è diventato così denso da
impedire l'accensione del motore, si deve lasciare per qualche tempo il
veicolo in un ambiente riscaldato.
Importante!
Non aggiungere al gasolio additivi, i cosiddetti “fluidificanti“, o prodotti
simili.
altea_XL italiano.book Seite 222 Freitag, 14. September 2007 8:45 08

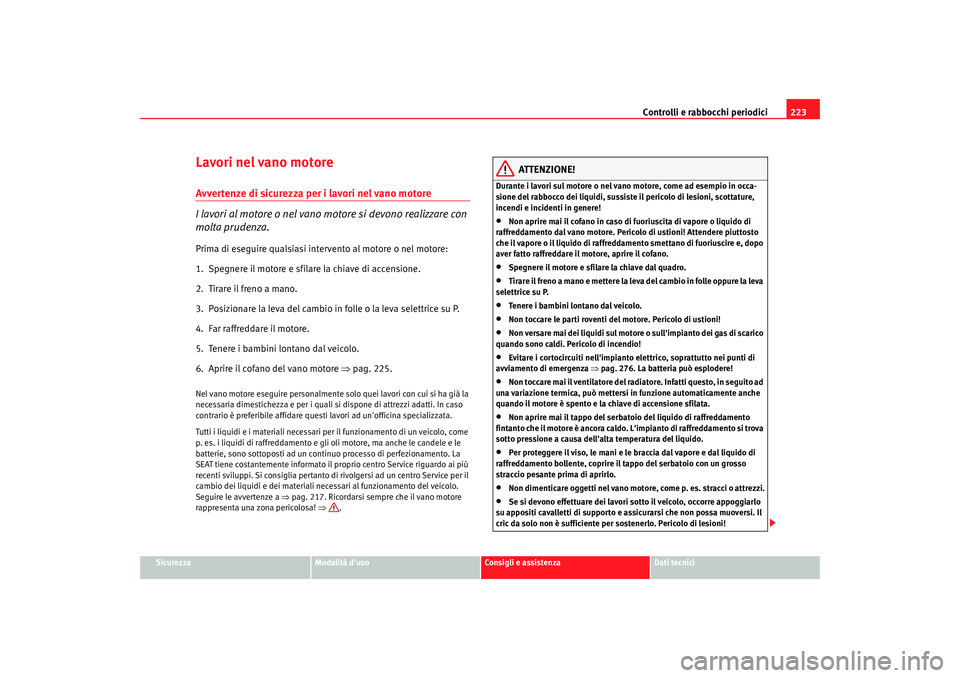

Controlli e rabbocchi periodici223
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Lavori nel vano motoreAvvertenze di sicurezza per i lavori nel vano motore
I lavori al motore o nel vano motore si devono realizzare con
molta prudenza.Prima di eseguire qualsiasi intervento al motore o nel motore:
1. Spegnere il motore e sfilare la chiave di accensione.
2. Tirare il freno a mano.
3. Posizionare la leva del cambio in folle o la leva selettrice su P.
4. Far raffreddare il motore.
5. Tenere i bambini lontano dal veicolo.
6. Aprire il cofano del vano motore ⇒pag. 225.Nel vano motore eseguire personalmente s olo quei lavori con cui si ha già la
necessaria dimestichezza e per i quali si dispone di attrezzi adatti. In caso
contrario è preferibile affidare questi lavori ad un'officina specializzata.
Tutti i liquidi e i materiali necessari per il funzionamento di un veicolo, come
p. es. i liquidi di raffreddamento e gli oli motore, ma anche le candele e le
batterie, sono sottoposti ad un continuo processo di perfezionamento. La
SEAT tiene costantemente informato il proprio centro Service riguardo ai più
recenti sviluppi. Si consiglia pertanto di rivolgersi ad un centro Service per il
cambio dei liquidi e dei materiali necessari al funzionamento del veicolo.
Seguire le avvertenze a ⇒ pag. 217. Ricordarsi sempre che il vano motore
rappresenta una zona pericolosa! ⇒.
ATTENZIONE!
Durante i lavori sul motore o nel vano motore, come ad esempio in occa-
sione del rabbocco dei liquidi, sussiste il pericolo di lesioni, scottature,
incendi e incidenti in genere!•
Non aprire mai il cofano in caso di fuoriuscita di vapore o liquido di
raffreddamento dal vano motore. Pericolo di ustioni! Attendere piuttosto
che il vapore o il liquido di raffredda mento smettano di fuoriuscire e, dopo
aver fatto raffreddare il motore, aprire il cofano.
•
Spegnere il motore e sfilare la chiave dal quadro.
•
Tirare il freno a mano e mettere la leva del cambio in folle oppure la leva
selettrice su P.
•
Tenere i bambini lontano dal veicolo.
•
Non toccare le parti roventi del motore. Pericolo di ustioni!
•
Non versare mai dei liquidi sul motore o sull'impianto dei gas di scarico
quando sono caldi. Pe ricolo di incendio!
•
Evitare i cortocircuiti nell'impianto elettrico, soprattutto nei punti di
avviamento di emergenza ⇒ pag. 276. La batteria può esplodere!
•
Non toccare mai il ventilatore del radi atore. Infatti questo, in seguito ad
una variazione termica, può mettersi in funzione automaticamente anche
quando il motore è spento e la chiave di accensione sfilata.
•
Non aprire mai il tappo del serbatoio del liquido di raffreddamento
fintanto che il motore è ancora caldo. L'impianto di raffreddamento si trova
sotto pressione a causa dell'alta temperatura del liquido.
•
Per proteggere il viso, le mani e le braccia dal vapore e dal liquido di
raffreddamento bollente, coprire il tappo del serbatoio con un grosso
straccio pesante prima di aprirlo.
•
Non dimenticare oggetti nel vano motore, come p. es. stracci o attrezzi.
•
Se si devono effettuare dei lavori sotto il veicolo, occorre appoggiarlo
su appositi cavalletti di supporto e assicurarsi che non possa muoversi. Il
cric da solo non è sufficiente pe r sostenerlo. Pericolo di lesioni!
altea_XL italiano.book Seite 223 Freitag, 14. September 2007 8:45 08

Controlli e rabbocchi periodici
224•

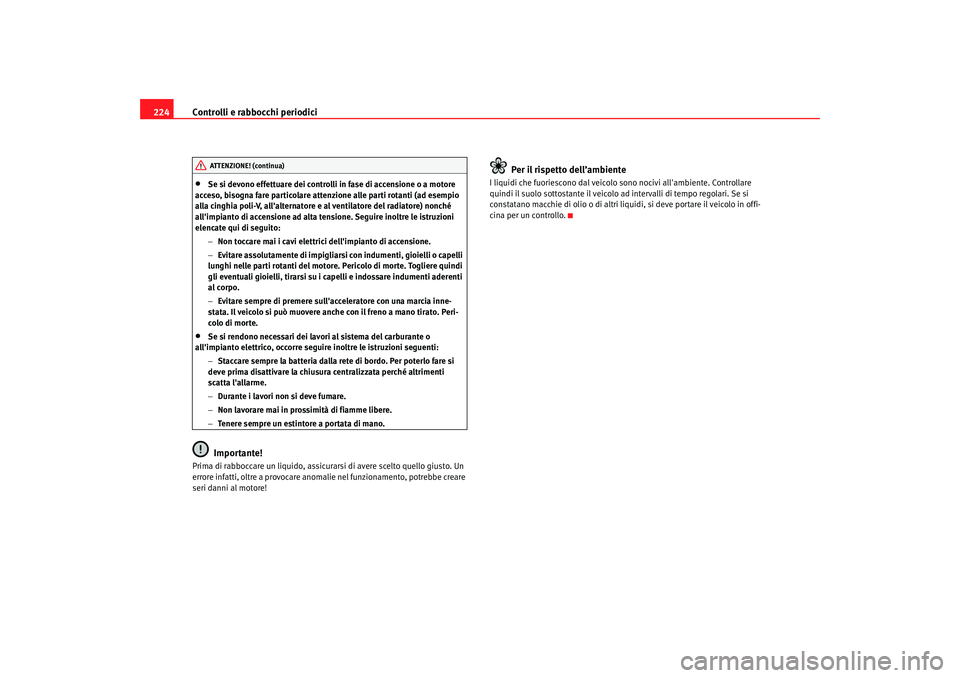

Se si devono effettuare dei controlli in fase di accensione o a motore
acceso, bisogna fare particolare attenzione alle parti rotanti (ad esempio
alla cinghia poli-V, all'alternatore e al ventilatore del radiatore) nonché
all'impianto di accensione ad alta tensione. Seguire inoltre le istruzioni
elencate qui di seguito:
−Non toccare mai i cavi elettrici dell'impianto di accensione.
− Evitare assolutamente di impigliarsi con indumenti, gioielli o capelli
lunghi nelle parti rotanti del motore. Pericolo di morte. Togliere quindi
gli eventuali gioielli, tirarsi su i capelli e indossare indumenti aderenti
al corpo.
− Evitare sempre di premere sull'acceleratore con una marcia inne-
stata. Il veicolo si può muovere anche con il freno a mano tirato. Peri-
colo di morte.
•
Se si rendono necessari dei lavori al sistema del carburante o
all'impianto elettrico, occorre seguire inoltre le istruzioni seguenti:
−Staccare sempre la batteria dalla rete di bordo. Per poterlo fare si
deve prima disattivare la chiusura centralizzata perché altrimenti
scatta l'allarme.
− Durante i lavori non si deve fumare.
− Non lavorare mai in prossimità di fiamme libere.
− Tenere sempre un estintore a portata di mano.Importante!
Prima di rabboccare un liquido, assicurarsi di avere scelto quello giusto. Un
errore infatti, oltre a provocare anomalie nel funzionamento, potrebbe creare
seri danni al motore!
Per il rispetto dell’ambiente
I liquidi che fuoriescono dal veicolo sono nocivi all'ambiente. Controllare
quindi il suolo sottostante il veicolo ad intervalli di tempo regolari. Se si
constatano macchie di olio o di altri liquidi, si deve portare il veicolo in offi-
cina per un controllo.
ATTENZIONE! (continua)
altea_XL italiano.book Seite 224 Freitag, 14. September 2007 8:45 08

Controlli e rabbocchi periodici225
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Apertura del cofano del vano motore
Il cofano del vano motore si sblocca dall'interno dell'abita-
colo.
Prima di aprire il cofano del vano motore, assicurarsi che le
racchette dei tergicristalli siano in posizione di riposo.
– Tirare la leva situata sotto il cruscotto ⇒fig. 162 nella direzione
indicata dalla freccia. Il cofano si sblocca sotto la spinta di una
molla ⇒ .
– Sollevare la leva di apertura (freccia) e aprire il cofano.
– Liberare l'asta del cofano e inserirla nell'apposito alloggia- mento.
ATTENZIONE!
Il liquido di raffreddamento può ragg iungere temperature molto elevate e
può provocare gravi ustioni!•
Non aprire mai il cofano in caso di fuoriuscita di vapore, fumo o liquido
di raffreddamento dal vano motore.
•
Attendere che il vapore, il fumo o il liquido di raffreddamento abbia
smesso di fuoriuscire, prima di aprire, con prudenza, il cofano.
•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 223.
Chiusura del cofano del vano motore– Alzare leggermente il cofano.
– Sganciare l'asta del cofano e riportarla nel suo supporto a inca-
stro.
– Ad un'altezza di circa 30 cm lasciarlo cadere affinché resti bloc- cato.
Fig. 162 Dettaglio del
vano piedi sul lato del
conducente: leva per
l'apertura del cofano del
vano motore.Fig. 163 Gancio di aper-
tura del cofano del vano
motore.
altea_XL italiano.book Seite 225 Freitag, 14. September 2007 8:45 08

Controlli e rabbocchi periodici

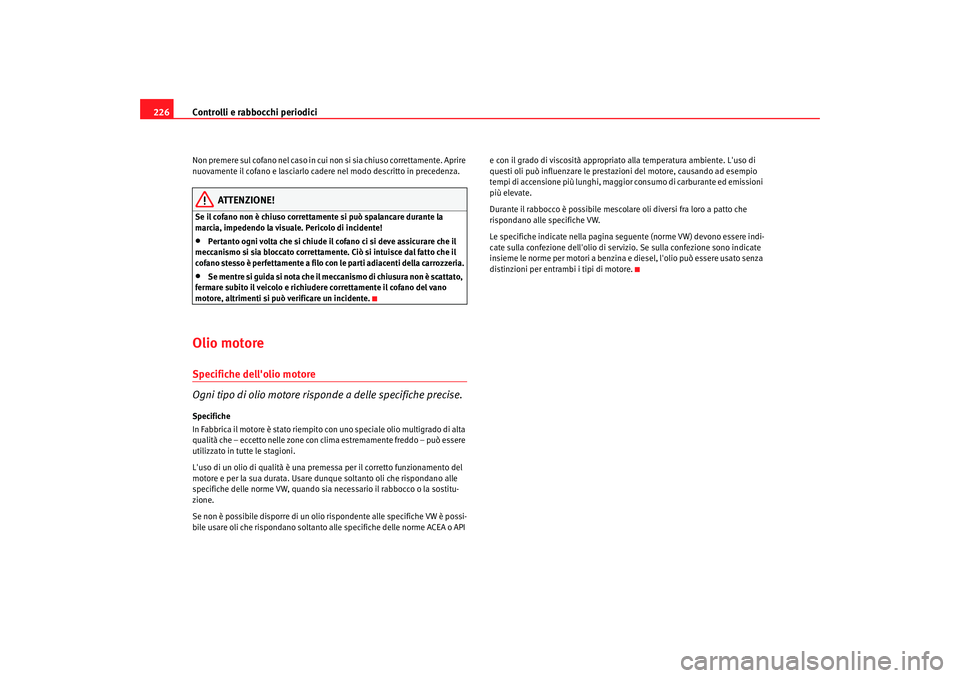

226Non premere sul cofano nel caso in cui non si sia chiuso correttamente. Aprire
nuovamente il cofano e lasciarlo cadere nel modo descritto in precedenza.
ATTENZIONE!
Se il cofano non è chiuso correttamente si può spalancare durante la
marcia, impedendo la visuale. Pericolo di incidente!•
Pertanto ogni volta che si chiude il cofano ci si deve assicurare che il
meccanismo si sia bloccato correttamente. Ciò si intuisce dal fatto che il
cofano stesso è perfettamente a filo con le parti adiacenti della carrozzeria.
•
Se mentre si guida si nota che il meccanismo di chiusura non è scattato,
fermare subito il veicolo e richiudere correttamente il cofano del vano
motore, altrimenti si può verificare un incidente.
Olio motoreSpecifiche dell'olio motore
Ogni tipo di olio motore risponde a delle specifiche precise.Specifiche
In Fabbrica il motore è stato riempito co n uno speciale olio multigrado di alta
qualità che – eccetto nelle zone con clima estremamente freddo – può essere
utilizzato in tutte le stagioni.
L'uso di un olio di qualità è una premessa per il corretto funzionamento del
motore e per la sua durata. Usare dunque soltanto oli che rispondano alle
specifiche delle norme VW, quando sia necessario il rabbocco o la sostitu-
zione.
Se non è possibile disporre di un olio rispondente alle specifiche VW è possi-
bile usare oli che rispondano soltanto alle specifiche delle norme ACEA o API e con il grado di viscosità appropriato alla temperatura ambiente. L'uso di
questi oli può influenzare le prestazioni del motore, causando ad esempio
tempi di accensione più lunghi, maggio
r consumo di carburante ed emissioni
più elevate.
Durante il rabbocco è possibile mescolare oli diversi fra loro a patto che
rispondano alle specifiche VW.
Le specifiche indicate nella pagina seguente (norme VW) devono essere indi-
cate sulla confezione dell'olio di servizio. Se sulla confezione sono indicate
insieme le norme per motori a benzina e diesel, l'olio può essere usato senza
distinzioni per entrambi i tipi di motore.
altea_XL italiano.book Seite 226 Freitag, 14. September 2007 8:45 08

Controlli e rabbocchi periodici227
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

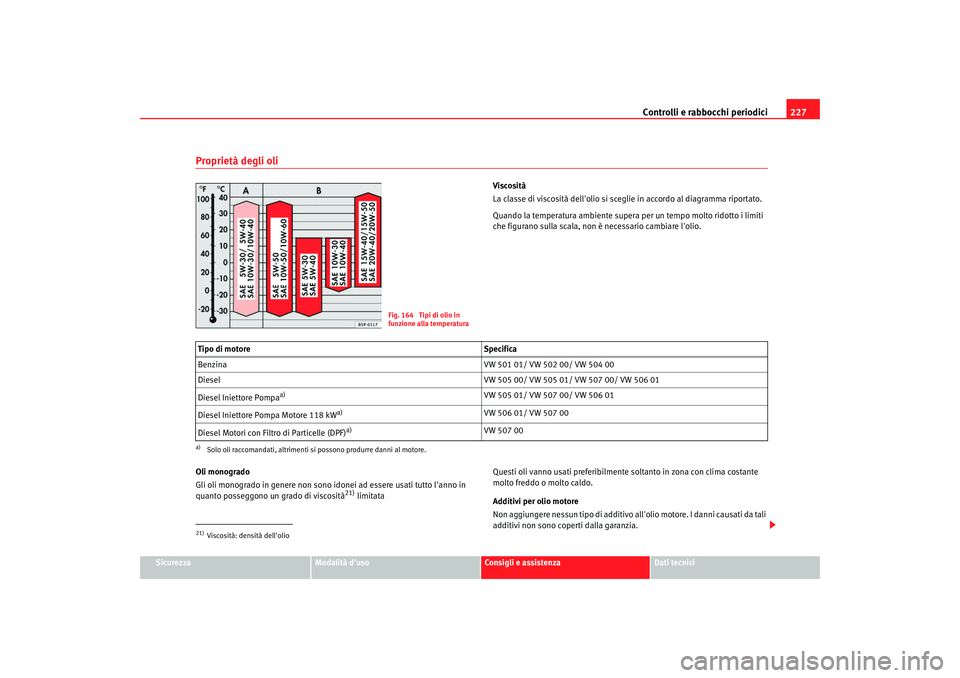

Proprietà degli oli
Viscosità
La classe di viscosità dell'olio si sceglie in accordo al diagramma riportato.
Quando la temperatura ambiente supera per un tempo molto ridotto i limiti
che figurano sulla scala, non è necessario cambiare l'olio.
Oli monogrado
Gli oli monogrado in genere non sono id onei ad essere usati tutto l'anno in
quanto posseggono un grado di viscosità
21) limitata Questi oli vanno usati preferibilmente soltanto in zona con clima costante
molto freddo o molto caldo.
Additivi per olio motore
Non aggiungere nessun tipo di additivo all'olio motore. I danni causati da tali
additivi non sono coperti dalla garanzia.
Fig. 164 Tipi di olio in
funzione alla temperatura
Tipo di motore
Specifica
Benzina VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel Iniettore Pompa
a)
a)Solo oli raccomandati, altrimenti si possono produrre danni al motore.
VW 505 01/ VW 507 00/ VW 506 01
Diesel Iniettore Pompa Motore 118 kW
a)
VW 506 01/ VW 507 00
Diesel Motori con Filtro di Particelle (DPF)
a)
VW 507 00
21)Viscosità: densità dell'olio
altea_XL italiano.book Seite 227 Freitag, 14. September 2007 8:45 08

Controlli e rabbocchi periodici
228
AvvertenzaPrima di partire per un lungo viaggio si raccomanda di acquistare e portare a
bordo olio motore rispondente alla relati va specifica VW. In tal modo, in caso
di necessità, per eventuali rabbocchi si dispone sempre dell'olio motore

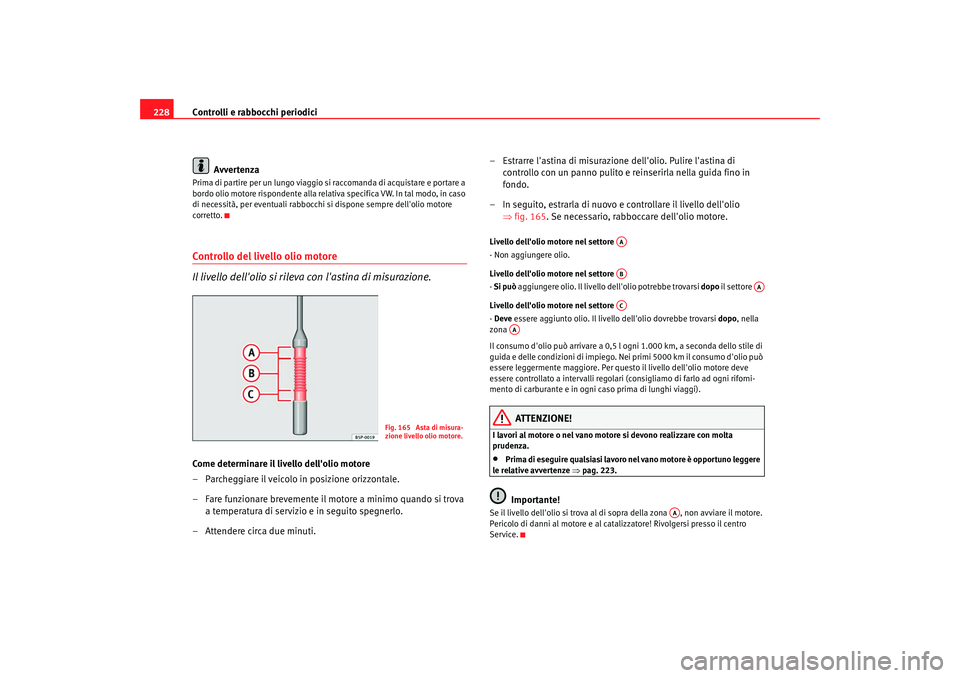

corretto.Controllo del livello olio motore
Il livello dell'olio si rileva con l'astina di misurazione.Come determinare il livello dell'olio motore
– Parcheggiare il veicolo in posizione orizzontale.
– Fare funzionare brevemente il motore a minimo quando si trova
a temperatura di servizio e in seguito spegnerlo.
– Attendere circa due minuti. – Estrarre l'astina di misurazione dell'olio. Pulire l'astina di
controllo con un panno pulito e reinserirla nella guida fino in
fondo.
– In seguito, estrarla di nuovo e controllare il livello dell'olio ⇒fig. 165. Se necessario, rabboccare dell'olio motore.
Livello dell'olio motore nel settore
- Non aggiungere olio.
Livello dell'olio motore nel settore
- Si può aggiungere olio. Il livello dell'olio potrebbe trovarsi dopo il settore
Livello dell'olio motore nel settore
- Deve essere aggiunto olio. Il livello dell'olio dovrebbe trovarsi dopo, nella
zona
Il consumo d'olio può arrivare a 0,5 l ogni 1.000 km, a seconda dello stile di
guida e delle condizioni di impiego. Nei primi 5000 km il consumo d'olio può
essere leggermente maggiore. Per questo il livello dell'olio motore deve
essere controllato a intervalli regolari (consigliamo di farlo ad ogni riforni-
mento di carburante e in ogni caso prima di lunghi viaggi).
ATTENZIONE!
I lavori al motore o nel vano motore si devono realizzare con molta
prudenza.•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 223.Importante!
Se il livello dell'olio si trova al di sopra della zona , non avviare il motore.
Pericolo di danni al motore e al catalizzatore! Rivolgersi presso il centro
Service.
Fig. 165 Asta di misura-
zione livello olio motore.
AAAB
AA
AC
AA
AA
altea_XL italiano.book Seite 228 Freitag, 14. September 2007 8:45 08
