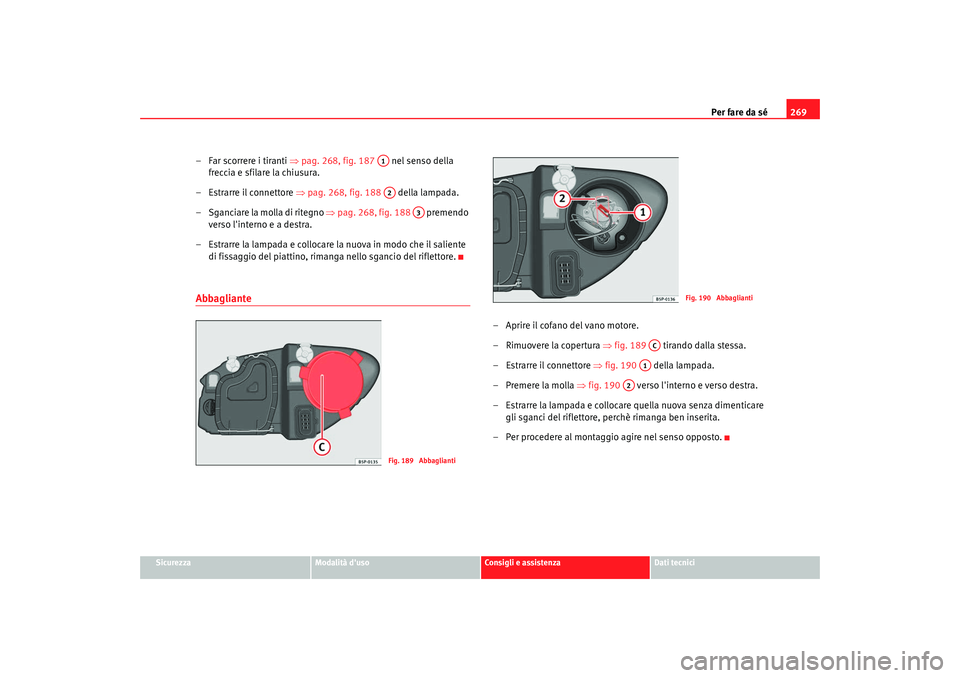

Page 271 of 325

Per fare da sé269
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
– Far scorrere i tiranti ⇒pag. 268, fig. 187 nel senso della
freccia e sfilare la chiusura.
– Estrarre il connettore ⇒ pag. 268, fig. 188 della lampada.
– Sganciare la molla di ritegno ⇒ pag. 268, fig. 188 premendo
verso l'interno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente di fissaggio del piattino, rimanga nello sgancio del riflettore.Abbagliante
– Aprire il co fano del vano mo tore.
– Rimuovere la copertura ⇒fig. 189 tirando dalla stessa.
– Estrarre il connettore ⇒fig. 190 della lampada.
– Premere la molla ⇒fig. 190 verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare gli sganci del riflettore, perchè rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto.
A1A2
A3
Fig. 189 Abbaglianti
Fig. 190 Abbaglianti
AC
A1
A2
altea_XL italiano.book Seite 269 Freitag, 14. September 2007 8:45 08

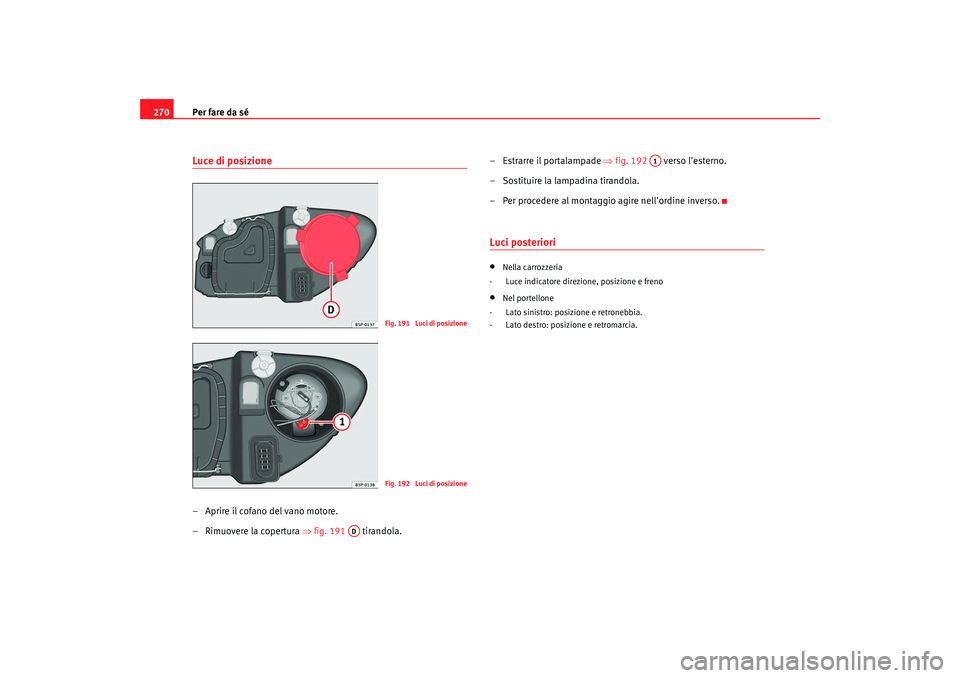

Page 272 of 325

Per fare da sé
270Luce di posizione– Aprire il cofano del vano motore.
–Rimuovere la copertura ⇒ fig. 191 tirandola. – Estrarre il portalampade
⇒fig. 192 verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso.
Luci posteriori•
Nella carrozzeria
- Luce indicatore direzione, posizione e freno
•
Nel portellone
- Lato sinistro: posizione e retronebbia.
- Lato destro: posizione e retromarcia.
F ig. 1 91 Luci di p osizi on eF ig. 1 92 Luci di p osizi on e
AD
A1
altea_XL italiano.book Seite 270 Freitag, 14. September 2007 8:45 08
Page 273 of 325

Per fare da sé271
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Luce indicatore direzione, posizione e freno sulla carrozzeria– Rimuovere lo sportello del pannello laterale del bagagliaio
⇒fig. 193 . – Girare il portalampade in senso antiorario
⇒fig. 194.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade.
Fig. 193 Luci sulla
carrozzeriaFig. 194 Luci sulla
carrozzeria
altea_XL italiano.book Seite 271 Freitag, 14. September 2007 8:45 08

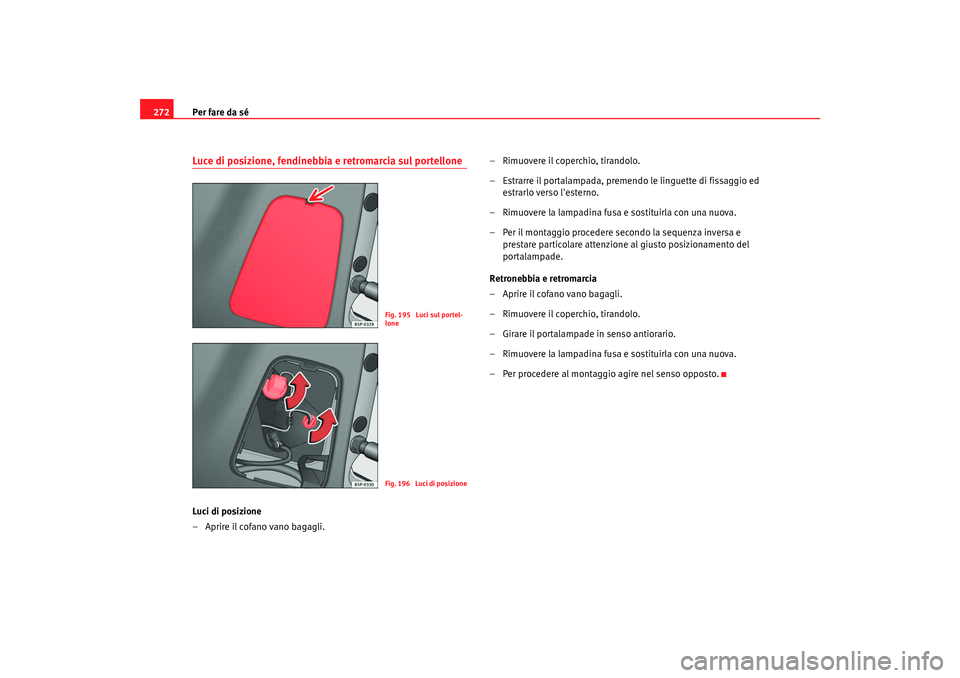

Page 274 of 325

Per fare da sé
272Luce di posizione, fendinebbia e retromarcia sul portelloneLuci di posizione
– Aprire il cofano vano bagagli. – Rimuovere il coperchio, tirandolo.
– Estrarre il portalampada, premendo le linguette di fissaggio ed
estrarlo verso l'esterno.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade.
Retronebbia e retromarcia
– Aprire il cofano vano bagagli.
– Rimuovere il coperchio, tirandolo.
– Girare il portalampade in senso antiorario.
– Rimuovere la lampadina fusa e sostituirla con una nuova.
– Per procedere al montaggio agire nel senso opposto.
Fig. 195 Luci sul portel-
loneF ig. 1 96 Luci di p osizi on e
altea_XL italiano.book Seite 272 Freitag, 14. September 2007 8:45 08

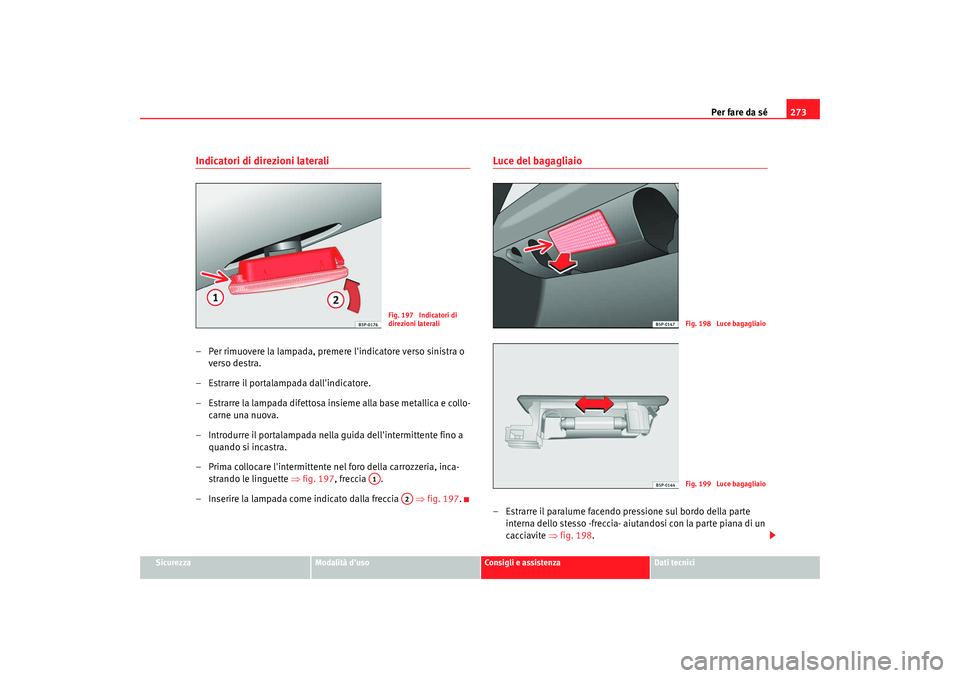

Page 275 of 325

Per fare da sé273
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Indicatori di direzioni laterali– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e collo- carne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a quando si incastra.
– Prima collocare l'intermittente nel foro della carrozzeria, inca- strando le linguette ⇒fig. 197, freccia .
– Inserire la lampada come indicato dalla freccia ⇒fig. 197.
Luce del bagagliaio– Estrarre il paralume facendo pressione sul bordo della parte
interna dello stesso -freccia- aiutandosi con la parte piana di un
cacciavite ⇒fig. 198.
Fig. 197 Indicatori di
direzioni laterali
A1
A2
Fig. 198 Luce bagagliaioFig. 199 Luce bagagliaio
altea_XL italiano.book Seite 273 Freitag, 14. September 2007 8:45 08

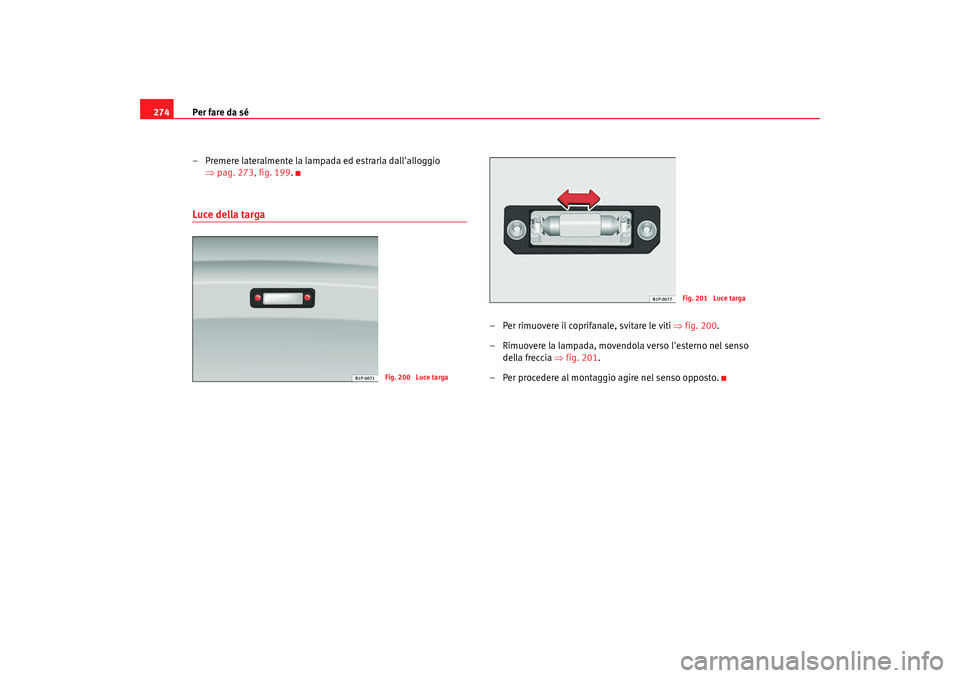

Page 276 of 325

Per fare da sé
274
– Premere lateralmente la lampada ed estrarla dall'alloggio ⇒pag. 273, fig. 199 .Luce della targa
– Per rimuovere il coprifanale, svitare le viti ⇒ fig. 200.
– Rimuovere la lampada, movendola verso l'esterno nel senso della freccia ⇒ fig. 201.
– Per procedere al montaggio agire nel senso opposto.
Fig. 200 Luce targa
Fig. 201 Luce targa
altea_XL italiano.book Seite 274 Freitag, 14. September 2007 8:45 08

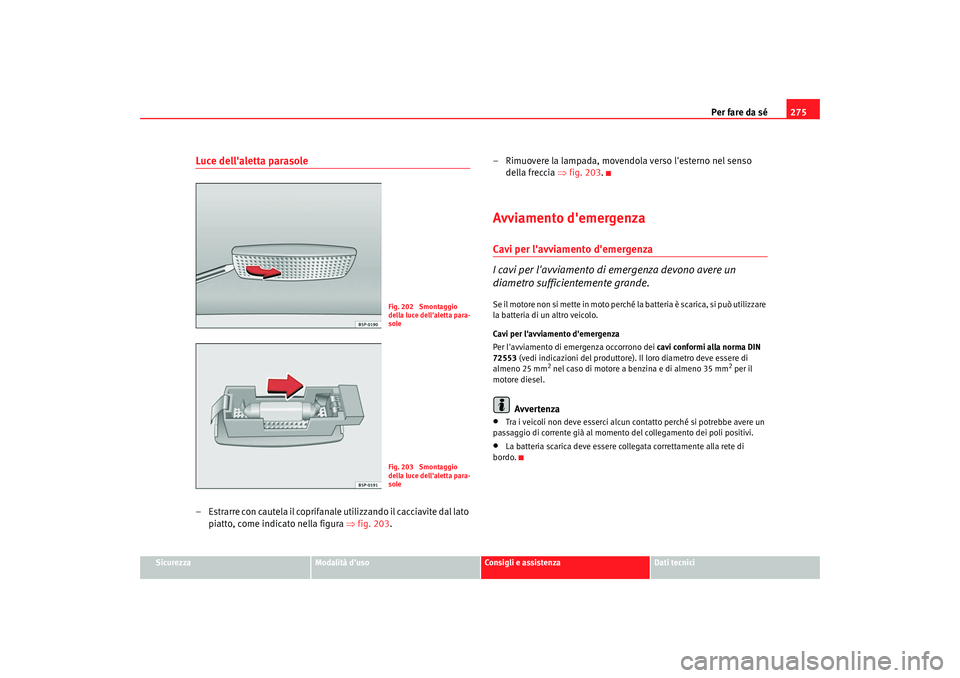

Page 277 of 325

Per fare da sé275
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Luce dell'aletta parasole– Estrarre con cautela il coprifanale utilizzando il cacciavite dal lato
piatto, come indicato nella figura ⇒ fig. 203. – Rimuovere la lampada, movendola verso l'esterno nel senso
della freccia ⇒fig. 203.
Avviamento d'emergenzaCavi per l'avviamento d'emergenza
I cavi per l'avviamento di emergenza devono avere un
diametro sufficientemente grande.Se il motore non si mette in moto perché la batteria è scarica, si può utilizzare
la batteria di un altro veicolo.
Cavi per l'avviamento d'emergenza
Per l'avviamento di emergenza occorrono dei cavi conformi alla norma DIN
72553 (vedi indicazioni del produttore). Il loro diametro deve essere di
almeno 25 mm
2 nel caso di motore a benzina e di almeno 35 mm
2 per il
motore diesel.
Avvertenza
•
Tra i veicoli non deve esserci alcun contatto perché si potrebbe avere un
passaggio di corrente già al momento del collegamento dei poli positivi.
•
La batteria scarica deve essere collegata correttamente alla rete di
bordo.
Fig. 202 Smontaggio
della luce dell'aletta para-
soleFig. 203 Smontaggio
della luce dell'aletta para-
sole
altea_XL italiano.book Seite 275 Freitag, 14. September 2007 8:45 08
Page 278 of 325

Per fare da sé

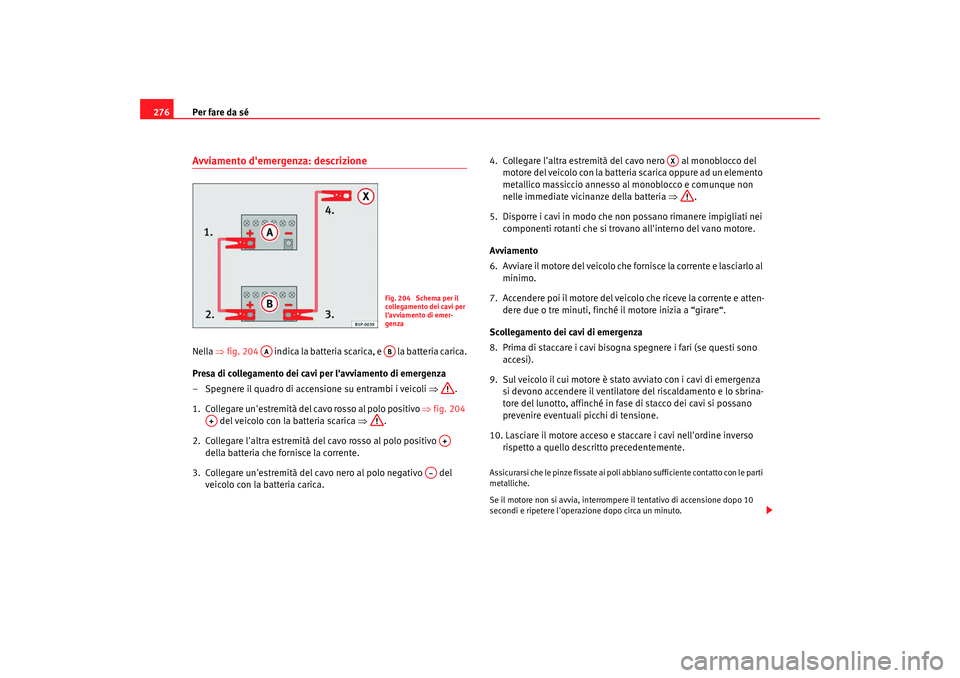

276Avviamento d'emergenza: descrizioneNella ⇒fig. 204 indica la batteria scarica, e la batteria carica.
Presa di collegamento dei cavi per l'avviamento di emergenza
– Spegnere il quadro di accensione su entrambi i veicoli ⇒.
1. Collegare un'estremità del cavo rosso al polo positivo ⇒fig. 204
del veicolo con la batteria scarica ⇒.
2. Collegare l'altra estremità del cavo rosso al polo positivo della batteria che fornisce la corrente.
3. Collegare un'estremità del cavo nero al polo negativo del veicolo con la batteria carica. 4. Collegare l'altra estremità del cavo nero al monoblocco del
motore del veicolo con la batteria scarica oppure ad un elemento
metallico massiccio annesso al monoblocco e comunque non
nelle immediate vicinanze della batteria ⇒.
5. Disporre i cavi in modo che non possano rimanere impigliati nei componenti rotanti che si trovano all'interno del vano motore.
Avviamento
6. Avviare il motore del veicolo che fornisce la corrente e lasciarlo al minimo.
7. Accendere poi il motore del veicolo che riceve la corrente e atten- dere due o tre minuti, finché il motore inizia a “girare“.
Scollegamento dei cavi di emergenza
8. Prima di staccare i cavi bisogna spegnere i fari (se questi sono accesi).
9. Sul veicolo il cui motore è stato avviato con i cavi di emergenza si devono accendere il ventilatore del riscaldamento e lo sbrina-
tore del lunotto, affinché in fase di stacco dei cavi si possano
prevenire eventuali picchi di tensione.
10. Lasciare il motore acceso e staccare i cavi nell'ordine inverso rispetto a quello descritto precedentemente.
Assicurarsi che le pinze fissate ai poli abbiano sufficiente contatto con le parti
metalliche.
Se il motore non si avvia, interrompere il tentativo di accensione dopo 10
secondi e ripetere l'operazione dopo circa un minuto.
Fig. 204 Schema per il
collegamento dei cavi per
l'avviamento di emer-
genza
AA
AB
A+
A+
A–
AX
altea_XL italiano.book Seite 276 Freitag, 14. September 2007 8:45 08

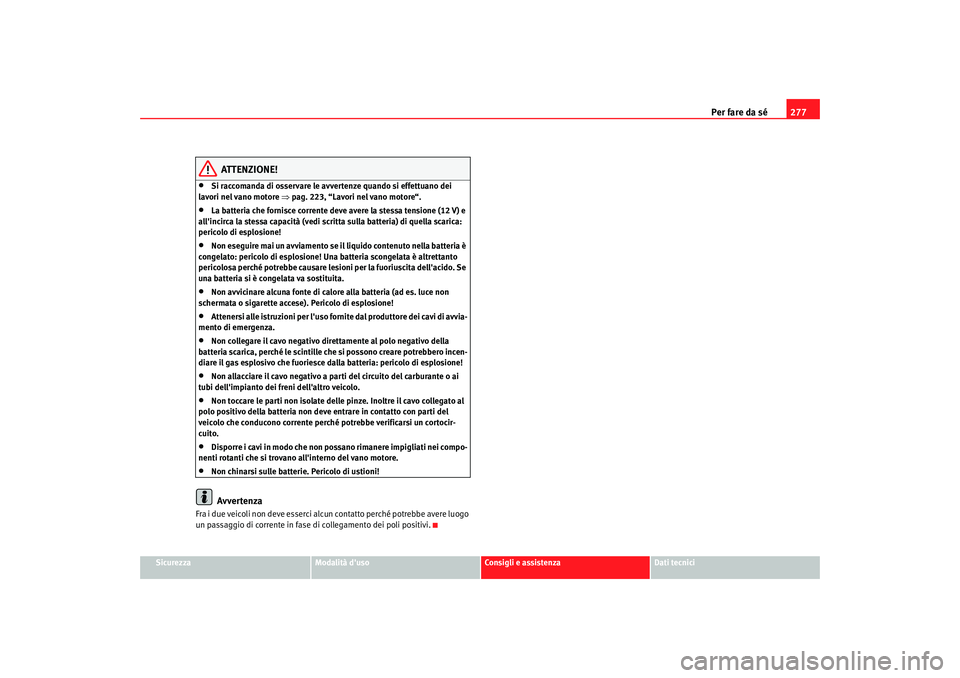

Page 279 of 325

Per fare da sé277
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
•
Si raccomanda di osservare le avvertenze quando si effettuano dei
lavori nel vano motore ⇒ pag. 223, “Lavori nel vano motore“.
•
La batteria che fornisce corrente deve avere la stessa tensione (12 V) e
all'incirca la stessa capacità (vedi scritta sulla batteria) di quella scarica:
pericolo di esplosione!
•
Non eseguire mai un avviamento se il liquido contenuto nella batteria è
congelato: pericolo di esplosione! Una batteria scongelata è altrettanto
pericolosa perché potrebbe causare lesioni per la fuoriuscita dell'acido. Se
una batteria si è congelata va sostituita.
•
Non avvicinare alcuna fonte di calore alla batteria (ad es. luce non
schermata o sigarette accese). Pericolo di esplosione!
•
Attenersi alle istruzioni per l'uso fornite dal produttore dei cavi di avvia-
mento di emergenza.
•
Non collegare il cavo negativo direttamente al polo negativo della
batteria scarica, perché le scintille che si possono creare potrebbero incen-
diare il gas esplosivo che fuoriesce dalla batteria: pericolo di esplosione!
•
Non allacciare il cavo negativo a parti del circuito del carburante o ai
tubi dell'impianto dei freni dell'altro veicolo.
•
Non toccare le parti non isolate delle pinze. Inoltre il cavo collegato al
polo positivo della batteria non deve entrare in contatto con parti del
veicolo che conducono corrente perché potrebbe verificarsi un cortocir-
cuito.
•
Disporre i cavi in modo che non possano rimanere impigliati nei compo-
nenti rotanti che si trovano all'interno del vano motore.
•
Non chinarsi sulle batterie. Pericolo di ustioni!Avvertenza
Fra i due veicoli non deve esserci alcun contatto perché potrebbe avere luogo
un passaggio di corrente in fase di collegamento dei poli positivi.
altea_XL italiano.book Seite 277 Freitag, 14. September 2007 8:45 08

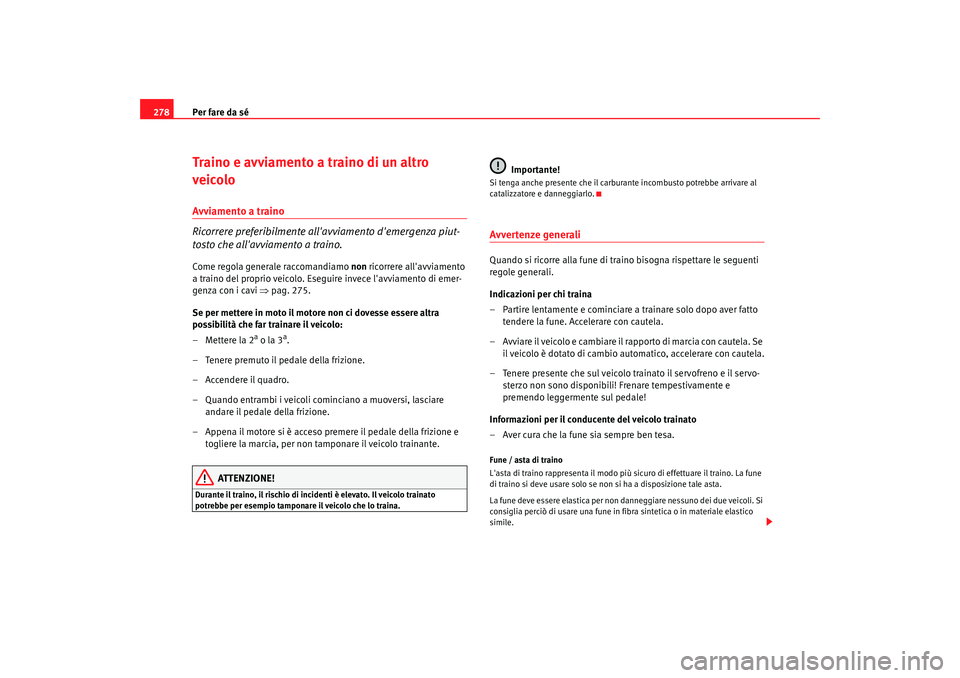

Page 280 of 325

Per fare da sé
278Traino e avviamento a traino di un altro
veicoloAvviamento a traino
Ricorrere preferibilmente all'avviamento d'emergenza piut-
tosto che all'avviamento a traino.Come regola generale raccomandiamo non ricorrere all'avviamento
a traino del proprio veicolo. Eseguire invece l'avviamento di emer-
genza con i cavi ⇒ pag. 275.
Se per mettere in moto il motore non ci dovesse essere altra
possibilità che far trainare il veicolo:
–Mettere la 2
a o la 3
a.
– Tenere premuto il pedale della frizione.
– Accendere il quadro.
– Quando entrambi i veicoli cominciano a muoversi, lasciare andare il pedale della frizione.
– Appena il motore si è acceso premere il pedale della frizione e togliere la marcia, per non tamponare il veicolo trainante.
ATTENZIONE!
Durante il traino, il rischio di incidenti è elevato. Il veicolo trainato
potrebbe per esempio tamponare il veicolo che lo traina.
Importante!
Si tenga anche presente che il carburante incombusto potrebbe arrivare al
catalizzatore e danneggiarlo.Avvertenze generaliQuando si ricorre alla fune di traino bisogna rispettare le seguenti
regole generali.
Indicazioni per chi traina
– Partire lentamente e cominciare a trainare solo dopo aver fatto tendere la fune. Accelerare con cautela.
– Avviare il veicolo e cambiare il rapporto di marcia con cautela. Se il veicolo è dotato di cambio automatico, accelerare con cautela.
– Tenere presente che sul veicolo trainato il servofreno e il servo- sterzo non sono disponibili! Frenare tempestivamente e
premendo leggermente sul pedale!
Informazioni per il conducente del veicolo trainato
– Aver cura che la fune sia sempre ben tesa.Fune / asta di traino
L'asta di traino rappresenta il modo più sicuro di effettuare il traino. La fune
di traino si deve usare solo se non si ha a disposizione tale asta.
La fune deve essere elastica per non danneggiare nessuno dei due veicoli. Si
consiglia perciò di usare una fune in fibra sintetica o in materiale elastico
simile.
