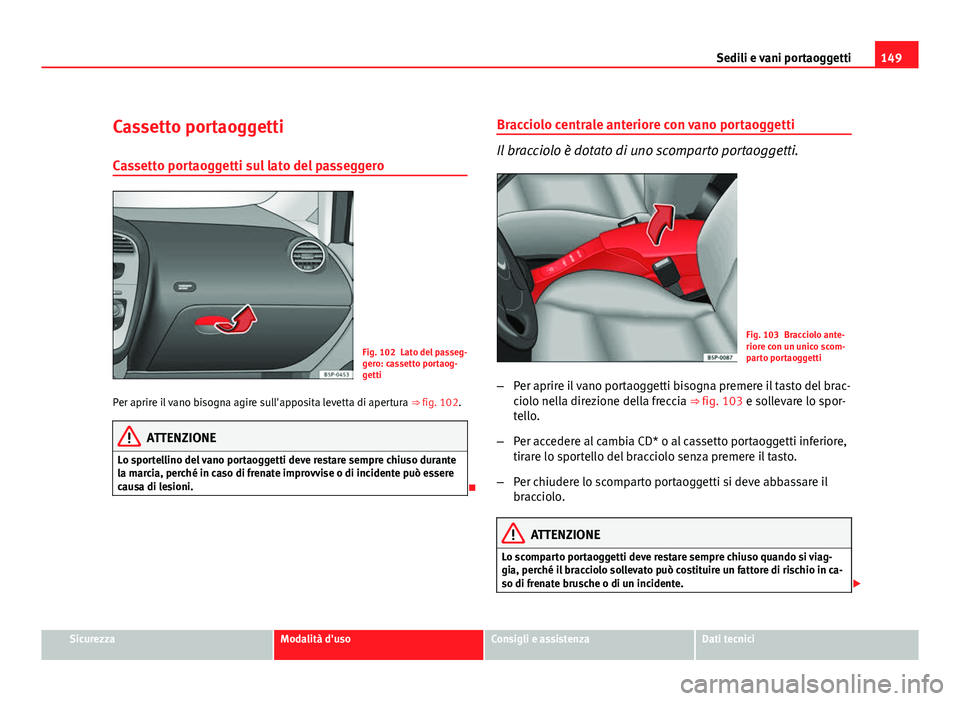

149
Sedili e vani portaoggetti
Cassetto portaoggetti Cassetto portaoggetti sul lato del passeggero
Fig. 102 Lato del passeg-
gero: cassetto portaog-
getti
Per aprire il vano bisogna agire sull'apposita levetta di apertura ⇒ fig. 102.
ATTENZIONE
Lo sportellino del vano portaoggetti deve restare sempre chiuso durante
la marcia, perché in caso di frenate improvvise o di incidente può essere
causa di lesioni.
 Bracciolo centrale anteriore con vano portaoggetti
Il bracciolo è dotato di uno scomparto portaoggetti.
Fig. 103 Bracciolo ante-
riore con un unico scom-
parto portaoggetti
– Per aprire il vano portaoggetti bisogna premere il tasto del brac-
ciolo nella direzione della freccia ⇒ fig. 103 e sollevare lo spor-
tello.
– Per accedere al cambia CD* o al cassetto portaoggetti inferiore,
tirare lo sportello del bracciolo senza premere il tasto.
– Per chiudere lo scomparto portaoggetti si deve abbassare il
bracciolo.
ATTENZIONE
Lo scomparto portaoggetti deve restare sempre chiuso quando si viag-
gia, perché il bracciolo sollevato può costituire un fattore di rischio in ca-
so di frenate brusche o di un incidente. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

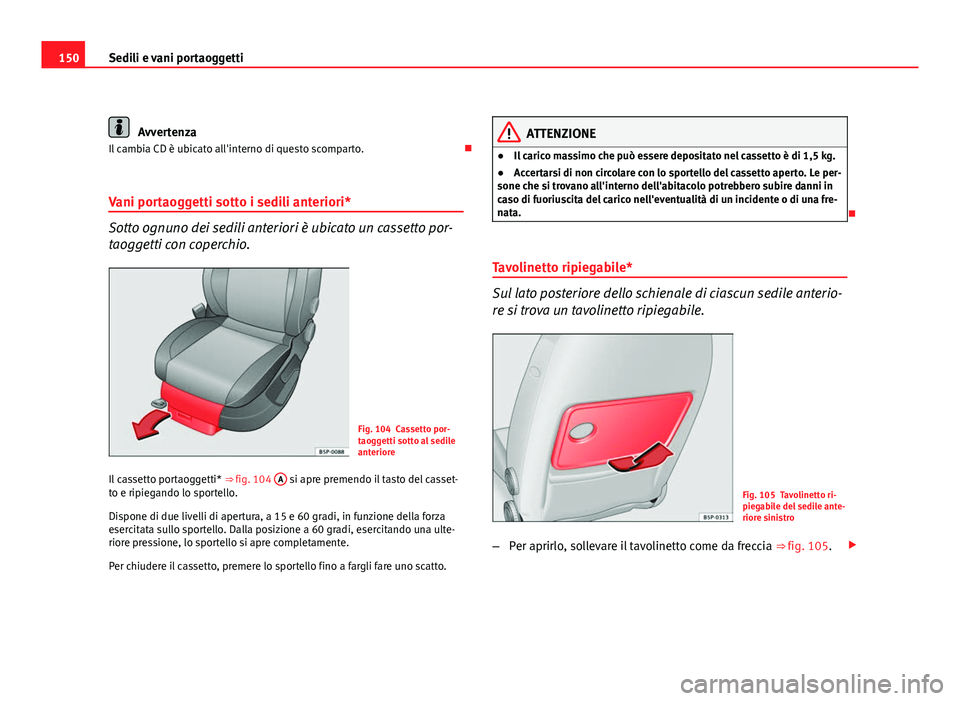

150Sedili e vani portaoggetti
Avvertenza
Il cambia CD è ubicato all'interno di questo scomparto. 
Vani portaoggetti sotto i sedili anteriori*
Sotto ognuno dei sedili anteriori è ubicato un cassetto por-
taoggetti con coperchio.
Fig. 104 Cassetto por-
taoggetti sotto al sedile
anteriore
Il cassetto portaoggetti* ⇒ fig. 104 A
si apre premendo il tasto del casset-
to e ripiegando lo sportello.
Dispone di due livelli di apertura, a 15 e 60 gradi, in funzione della forza
esercitata sullo sportello. Dalla posizione a 60 gradi, esercitando una ulte-
riore pressione, lo sportello si apre completamente.
Per chiudere il cassetto, premere lo sportello fino a fargli fare uno scatto.
ATTENZIONE
● Il carico massimo che può essere depositato nel cassetto è di 1,5 kg.
● Accertarsi di non circolare con lo sportello del cassetto aperto. Le per-
sone che si trovano all'interno dell'abitacolo potrebbero subire danni in
caso di fuoriuscita del carico nell'eventualità di un incidente o di una fre-
nata.

Tavolinetto ripiegabile*
Sul lato posteriore dello schienale di ciascun sedile anterio-
re si trova un tavolinetto ripiegabile.
Fig. 105 Tavolinetto ri-
piegabile del sedile ante-
riore sinistro
– Per aprirlo, sollevare il tavolinetto come da freccia ⇒ fig. 105.

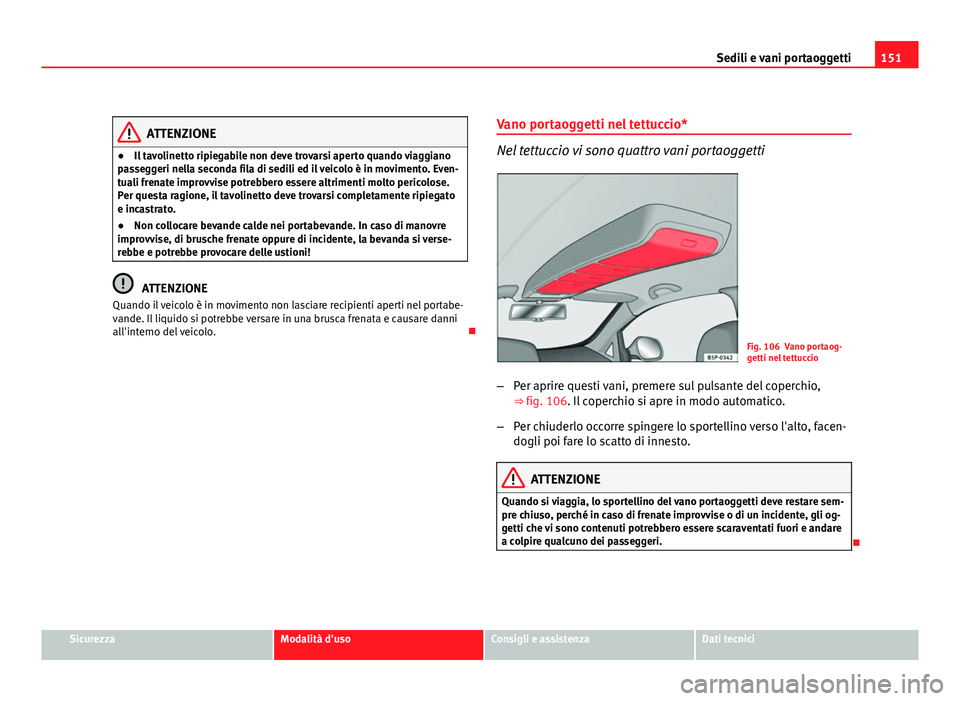

151
Sedili e vani portaoggetti
ATTENZIONE
● Il tavolinetto ripiegabile non deve trovarsi aperto quando viaggiano
passeggeri nella seconda fila di sedili ed il veicolo è in movimento. Even-
tuali frenate improvvise potrebbero essere altrimenti molto pericolose.
Per questa ragione, il tavolinetto deve trovarsi completamente ripiegato
e incastrato.
● Non collocare bevande calde nei portabevande. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!
ATTENZIONE
Quando il veicolo è in movimento non lasciare recipienti aperti nel portabe-
vande. Il liquido si potrebbe versare in una brusca frenata e causare danni
all'interno del veicolo. Vano portaoggetti nel tettuccio*
Nel tettuccio vi sono quattro vani portaoggetti
Fig. 106 Vano portaog-
getti nel tettuccio
– Per aprire questi vani, premere sul pulsante del coperchio,
⇒ fig. 106. Il coperchio si apre in modo automatico.
– Per chiuderlo occorre spingere lo sportellino verso l'alto, facen-
dogli poi fare lo scatto di innesto.
ATTENZIONE
Quando si viaggia, lo sportellino del vano portaoggetti deve restare sem-
pre chiuso, perché in caso di frenate improvvise o di un incidente, gli og-
getti che vi sono contenuti potrebbero essere scaraventati fuori e andare
a colpire qualcuno dei passeggeri.

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

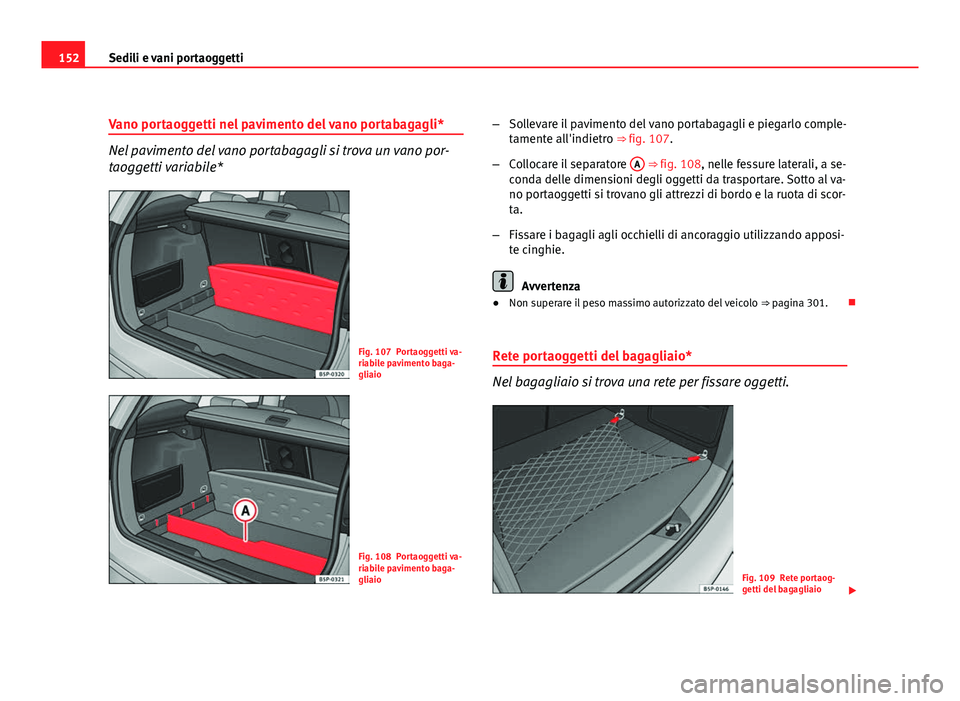

152Sedili e vani portaoggetti
Vano portaoggetti nel pavimento del vano portabagagli*
Nel pavimento del vano portabagagli si trova un vano por-
taoggetti variabile*
Fig. 107 Portaoggetti va-
riabile pavimento baga-
gliaio
Fig. 108 Portaoggetti va-
riabile pavimento baga-
gliaio –
Sollevare il pavimento del vano portabagagli e piegarlo comple-
tamente all'indietro ⇒ fig. 107.
– Collocare il separatore A
⇒ fig. 108, nelle fessure laterali, a se-
conda delle dimensioni degli oggetti da trasportare. Sotto al va-
no portaoggetti si trovano gli attrezzi di bordo e la ruota di scor-
ta.
– Fissare i bagagli agli occhielli di ancoraggio utilizzando apposi-
te cinghie.
Avvertenza
● Non superare il peso massimo autorizzato del veicolo ⇒ pagina 301.
Rete portaoggetti del bagagliaio*
Nel bagagliaio si trova una rete per fissare oggetti.
Fig. 109 Rete portaog-
getti del bagagliaio 

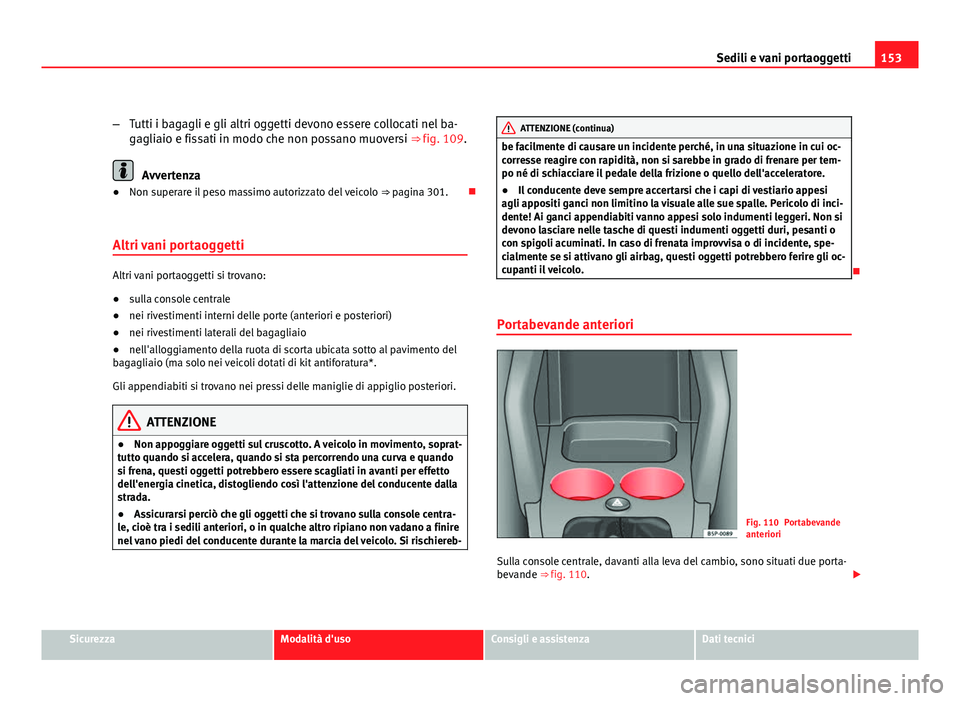

153
Sedili e vani portaoggetti
– Tutti i bagagli e gli altri oggetti devono essere collocati nel ba-
gagliaio e fissati in modo che non possano muoversi ⇒ fig. 109.
Avvertenza
● Non superare il peso massimo autorizzato del veicolo ⇒ pagina 301.
Altri vani portaoggetti
Altri vani portaoggetti si trovano:
● sulla console centrale
● nei rivestimenti interni delle porte (anteriori e posteriori)
● nei rivestimenti laterali del bagagliaio
● nell'alloggiamento della ruota di scorta ubicata sotto al pavimento del
bagagliaio (ma solo nei veicoli dotati di kit antiforatura*.
Gli appendiabiti si trovano nei pressi delle maniglie di appiglio posteriori.
ATTENZIONE
● Non appoggiare oggetti sul cruscotto. A veicolo in movimento, soprat-
tutto quando si accelera, quando si sta percorrendo una curva e quando
si frena, questi oggetti potrebbero essere scagliati in avanti per effetto
dell'energia cinetica, distogliendo così l'attenzione del conducente dalla
strada.
● Assicurarsi perciò che gli oggetti che si trovano sulla console centra-
le, cioè tra i sedili anteriori, o in qualche altro ripiano non vadano a finire
nel vano piedi del conducente durante la marcia del veicolo. Si rischiereb-
ATTENZIONE (continua)
be facilmente di causare un incidente perché, in una situazione in cui oc-
corresse reagire con rapidità, non si sarebbe in grado di frenare per tem-
po né di schiacciare il pedale della frizione o quello dell'acceleratore.
● Il conducente deve sempre accertarsi che i capi di vestiario appesi
agli appositi ganci non limitino la visuale alle sue spalle. Pericolo di inci-
dente! Ai ganci appendiabiti vanno appesi solo indumenti leggeri. Non si
devono lasciare nelle tasche di questi indumenti oggetti duri, pesanti o
con spigoli acuminati. In caso di frenata improvvisa o di incidente, spe-
cialmente se si attivano gli airbag, questi oggetti potrebbero ferire gli oc-
cupanti il veicolo.

Portabevande anteriori
Fig. 110 Portabevande
anteriori
Sulla console centrale, davanti alla leva del cambio, sono situati due porta-
bevande ⇒ fig. 110. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

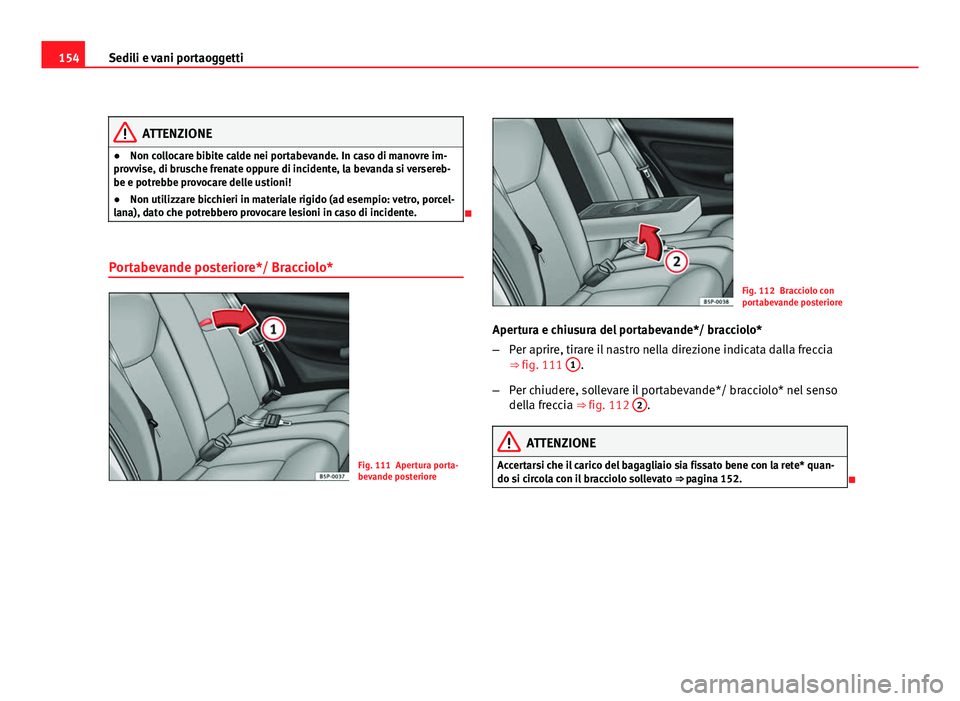

154Sedili e vani portaoggetti
ATTENZIONE
● Non collocare bibite calde nei portabevande. In caso di manovre im-
provvise, di brusche frenate oppure di incidente, la bevanda si versereb-
be e potrebbe provocare delle ustioni!
● Non utilizzare bicchieri in materiale rigido (ad esempio: vetro, porcel-
lana), dato che potrebbero provocare lesioni in caso di incidente.

Portabevande posteriore*/ Bracciolo*
Fig. 111 Apertura porta-
bevande posteriore
Fig. 112 Bracciolo con
portabevande posteriore
Apertura e chiusura del portabevande*/ bracciolo*
– Per aprire, tirare il nastro nella direzione indicata dalla freccia
⇒ fig. 111 1
.
– Per chiudere, sollevare il portabevande*/ bracciolo* nel senso
della freccia ⇒ fig. 112 2
.
ATTENZIONE
Accertarsi che il carico del bagagliaio sia fissato bene con la rete* quan-
do si circola con il bracciolo sollevato ⇒ pagina 152.


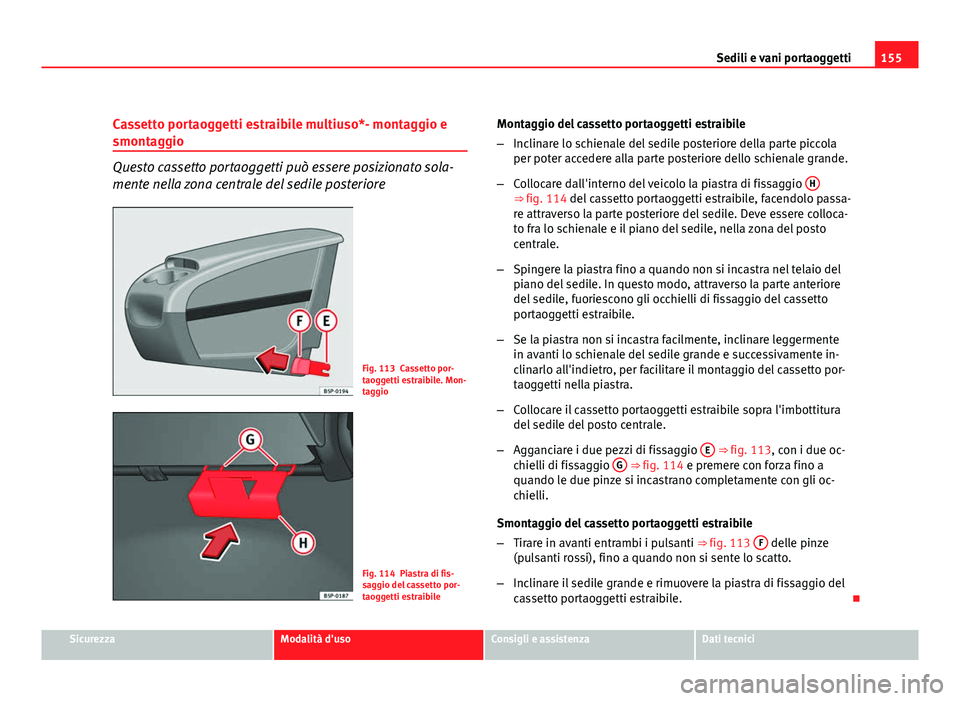

155
Sedili e vani portaoggetti
Cassetto portaoggetti estraibile multiuso*- montaggio e
smontaggio
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Fig. 113 Cassetto por-
taoggetti estraibile. Mon-
taggio
Fig. 114 Piastra di fis-
saggio del cassetto por-
taoggetti estraibile Montaggio del cassetto portaoggetti estraibile
–
Inclinare lo schienale del sedile posteriore della parte piccola
per poter accedere alla parte posteriore dello schienale grande.
– Collocare dall'interno del veicolo la piastra di fissaggio H
⇒ fig. 114 del cassetto portaoggetti estraibile, facendolo passa-
re attraverso la parte posteriore del sedile. Deve essere colloca-
to fra lo schienale e il piano del sedile, nella zona del posto
centrale.
– Spingere la piastra fino a quando non si incastra nel telaio del
piano del sedile. In questo modo, attraverso la parte anteriore
del sedile, fuoriescono gli occhielli di fissaggio del cassetto
portaoggetti estraibile.
– Se la piastra non si incastra facilmente, inclinare leggermente
in avanti lo schienale del sedile grande e successivamente in-
clinarlo all'indietro, per facilitare il montaggio del cassetto por-
taoggetti nella piastra.
– Collocare il cassetto portaoggetti estraibile sopra l'imbottitura
del sedile del posto centrale.
– Agganciare i due pezzi di fissaggio E
⇒ fig. 113, con i due oc-
chielli di fissaggio G ⇒ fig. 114 e premere con forza fino a
quando le due pinze si incastrano completamente con gli oc-
chielli.
Smontaggio del cassetto portaoggetti estraibile
– Tirare in avanti entrambi i pulsanti ⇒ fig. 113 F
delle pinze
(pulsanti rossi), fino a quando non si sente lo scatto.
– Inclinare il sedile grande e rimuovere la piastra di fissaggio del
cassetto portaoggetti estraibile. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

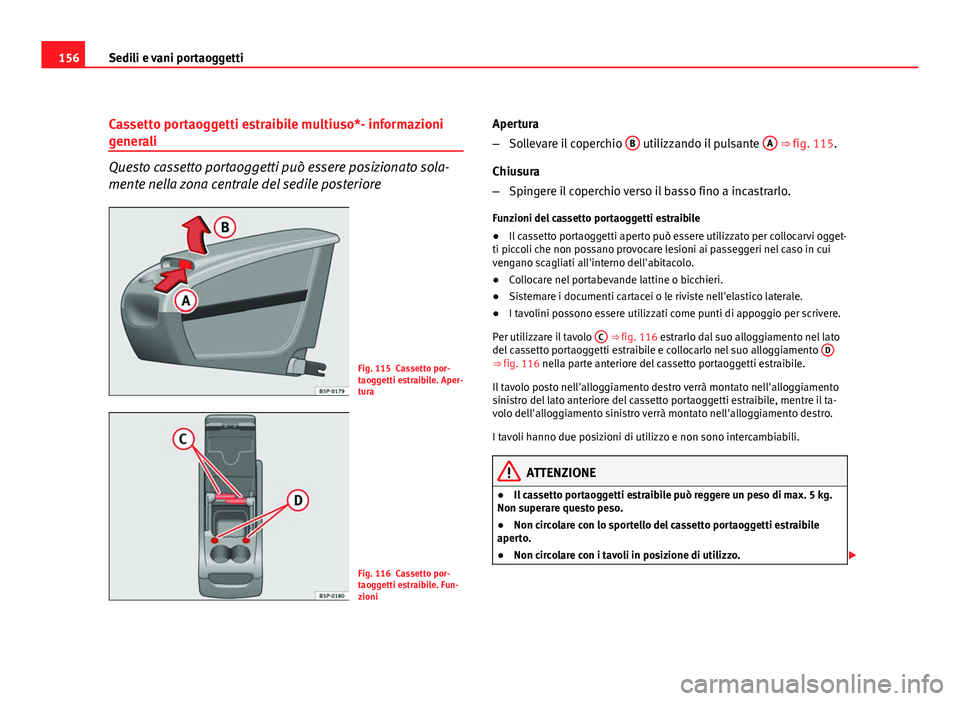

156Sedili e vani portaoggetti
Cassetto portaoggetti estraibile multiuso*- informazioni
generali
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Fig. 115 Cassetto por-
taoggetti estraibile. Aper-
tura
Fig. 116 Cassetto por-
taoggetti estraibile. Fun-
zioni Apertura
–
Sollevare il coperchio B
utilizzando il pulsante A ⇒ fig. 115.
Chiusura
– Spingere il coperchio verso il basso fino a incastrarlo.
Funzioni del cassetto portaoggetti estraibile
● Il cassetto portaoggetti aperto può essere utilizzato per collocarvi ogget-
ti piccoli che non possano provocare lesioni ai passeggeri nel caso in cui
vengano scagliati all'interno dell'abitacolo.
● Collocare nel portabevande lattine o bicchieri.
● Sistemare i documenti cartacei o le riviste nell'elastico laterale.
● I tavolini possono essere utilizzati come punti di appoggio per scrivere.
Per utilizzare il tavolo C
⇒ fig. 116 estrarlo dal suo alloggiamento nel lato
del cassetto portaoggetti estraibile e collocarlo nel suo alloggiamento D
⇒ fig. 116 nella parte anteriore del cassetto portaoggetti estraibile.
Il tavolo posto nell'alloggiamento destro verrà montato nell'alloggiamento
sinistro del lato anteriore del cassetto portaoggetti estraibile, mentre il ta-
volo dell'alloggiamento sinistro verrà montato nell'alloggiamento destro.
I tavoli hanno due posizioni di utilizzo e non sono intercambiabili.
ATTENZIONE
● Il cassetto portaoggetti estraibile può reggere un peso di max. 5 kg.
Non superare questo peso.
● Non circolare con lo sportello del cassetto portaoggetti estraibile
aperto.
● Non circolare con i tavoli in posizione di utilizzo. 

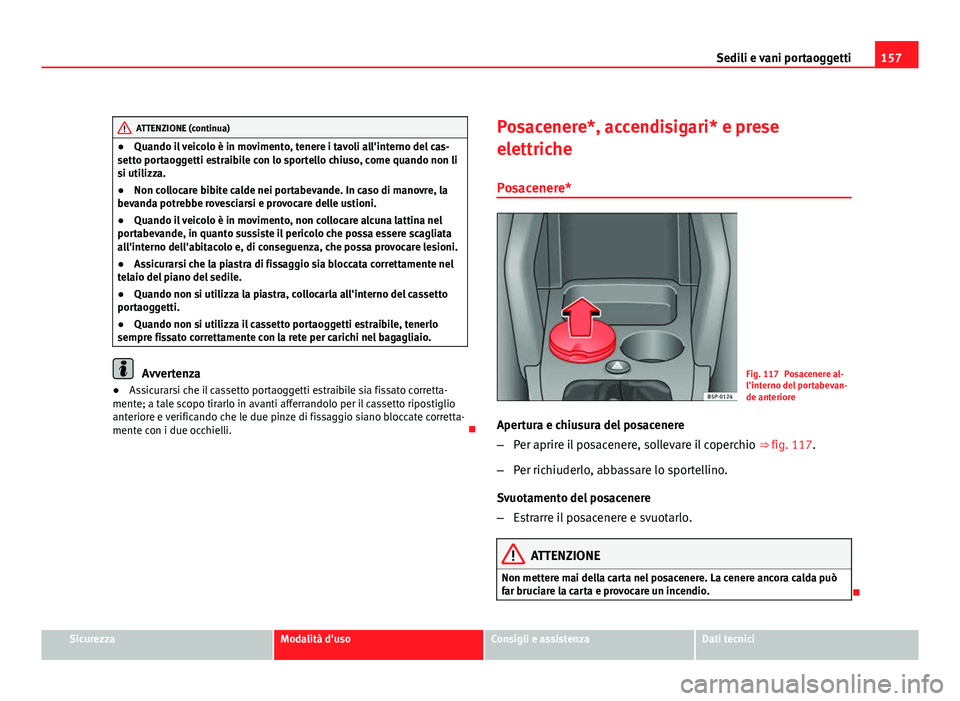

157
Sedili e vani portaoggetti
ATTENZIONE (continua)
● Quando il veicolo è in movimento, tenere i tavoli all'interno del cas-
setto portaoggetti estraibile con lo sportello chiuso, come quando non li
si utilizza.
● Non collocare bibite calde nei portabevande. In caso di manovre, la
bevanda potrebbe rovesciarsi e provocare delle ustioni.
● Quando il veicolo è in movimento, non collocare alcuna lattina nel
portabevande, in quanto sussiste il pericolo che possa essere scagliata
all'interno dell'abitacolo e, di conseguenza, che possa provocare lesioni.
● Assicurarsi che la piastra di fissaggio sia bloccata correttamente nel
telaio del piano del sedile.
● Quando non si utilizza la piastra, collocarla all'interno del cassetto
portaoggetti.
● Quando non si utilizza il cassetto portaoggetti estraibile, tenerlo
sempre fissato correttamente con la rete per carichi nel bagagliaio.
Avvertenza
● Assicurarsi che il cassetto portaoggetti estraibile sia fissato corretta-
mente; a tale scopo tirarlo in avanti afferrandolo per il cassetto ripostiglio
anteriore e verificando che le due pinze di fissaggio siano bloccate corretta-
mente con i due occhielli. Posacenere*, accendisigari* e prese
elettriche
Posacenere*Fig. 117 Posacenere al-
l'interno del portabevan-
de anteriore
Apertura e chiusura del posacenere
– Per aprire il posacenere, sollevare il coperchio ⇒ fig. 117.
– Per richiuderlo, abbassare lo sportellino.
Svuotamento del posacenere
– Estrarre il posacenere e svuotarlo.
ATTENZIONE
Non mettere mai della carta nel posacenere. La cenere ancora calda può
far bruciare la carta e provocare un incendio.

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

158Sedili e vani portaoggetti

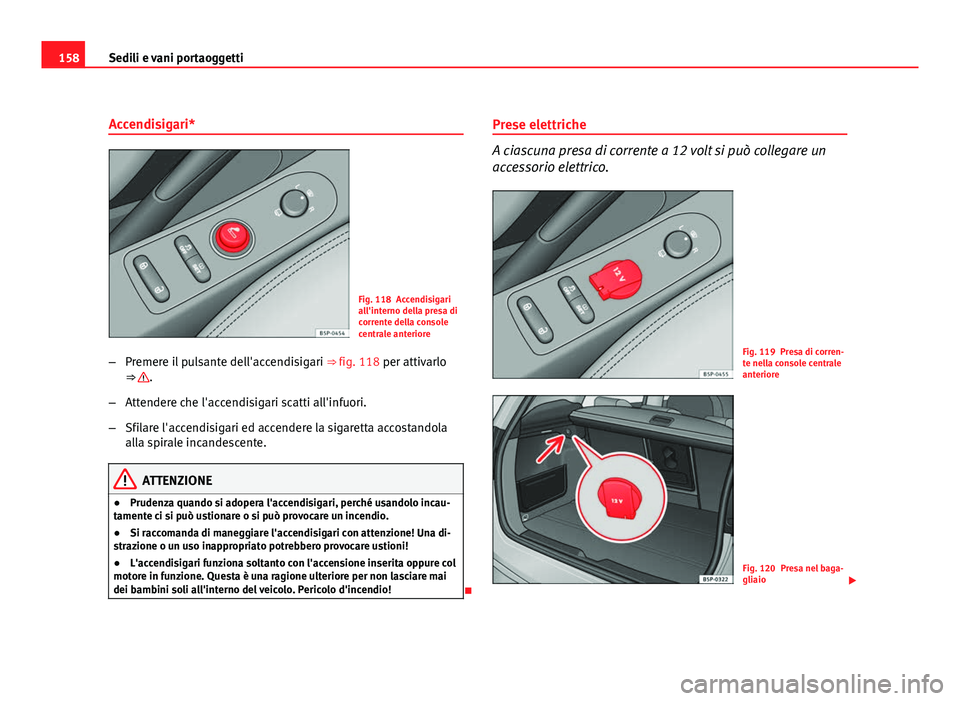

Accendisigari*
Fig. 118 Accendisigari
all'interno della presa di
corrente della console
centrale anteriore
– Premere il pulsante dell'accendisigari ⇒ fig. 118 per attivarlo
⇒ 
.
– Attendere che l'accendisigari scatti all'infuori.
– Sfilare l'accendisigari ed accendere la sigaretta accostandola
alla spirale incandescente.
ATTENZIONE
● Prudenza quando si adopera l'accendisigari, perché usandolo incau-
tamente ci si può ustionare o si può provocare un incendio.
● Si raccomanda di maneggiare l'accendisigari con attenzione! Una di-
strazione o un uso inappropriato potrebbero provocare ustioni!
● L'accendisigari funziona soltanto con l'accensione inserita oppure col
motore in funzione. Questa è una ragione ulteriore per non lasciare mai
dei bambini soli all'interno del veicolo. Pericolo d'incendio!
 Prese elettriche
A ciascuna presa di corrente a 12 volt si può collegare un
accessorio elettrico.
Fig. 119 Presa di corren-
te nella console centrale
anteriore
Fig. 120 Presa nel baga-
gliaio

