Seat Ateca 2018 Manuale del proprietario (in Italian)

Fusibili e lampadine

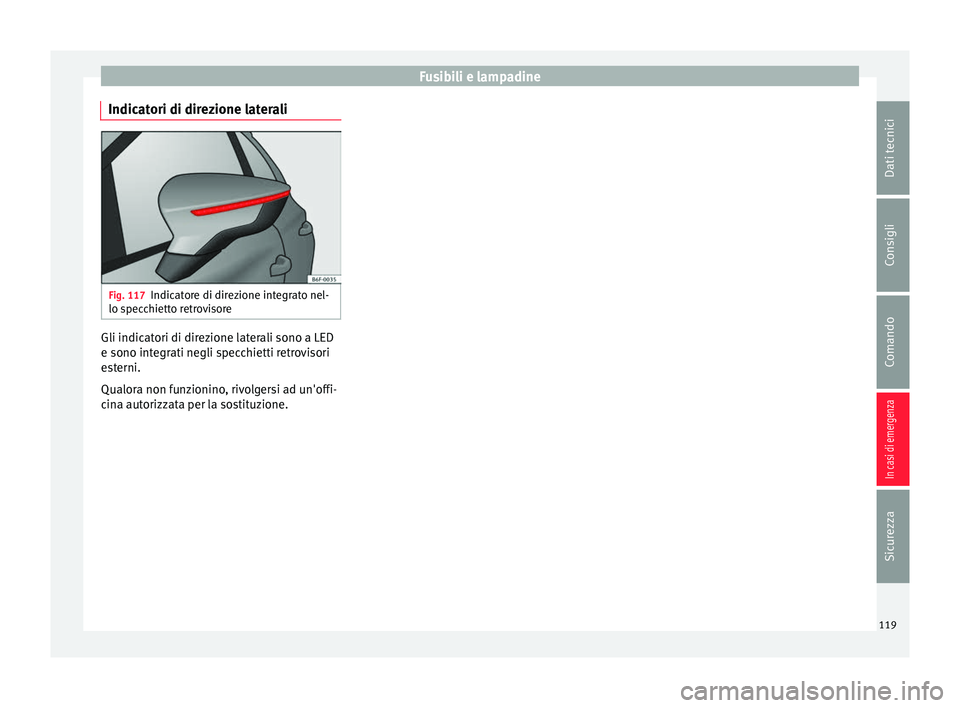

Indicatori di direzione laterali Fig. 117
Indicatore di direzione integrato nel-
lo s pec
c
hietto retrovisore Gli indicatori di direzione laterali sono a LED
e sono int
e
gr

ati negli specchietti retrovisori
esterni.
Qualora non funzionino, rivolgersi ad un'offi-
cina autorizzata per la sostituzione.
119
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

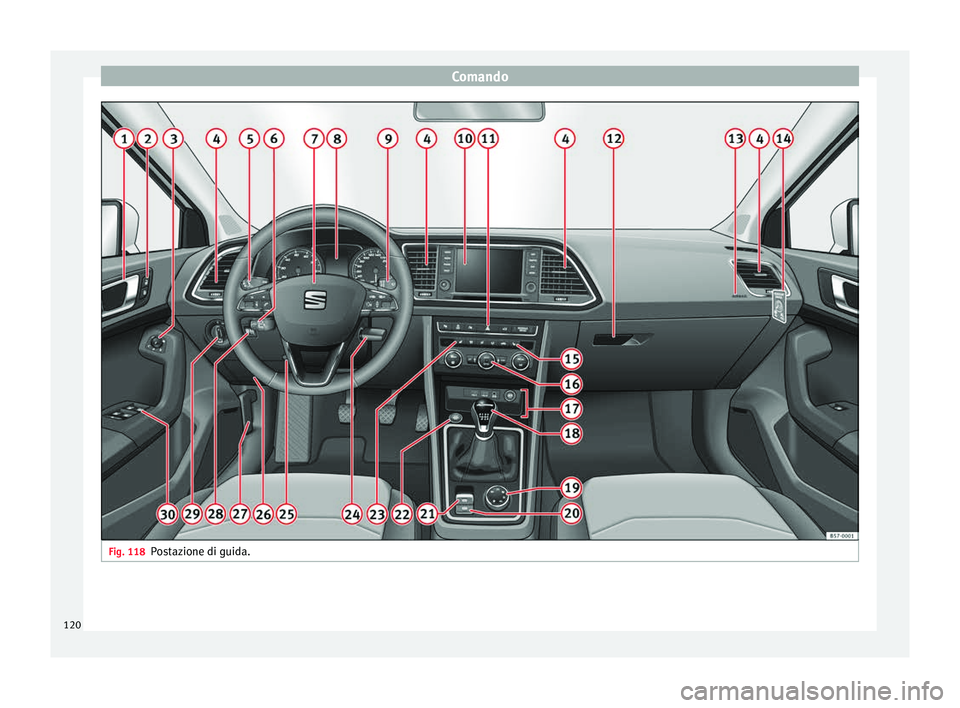

Fig. 118
Postazione di guida.120

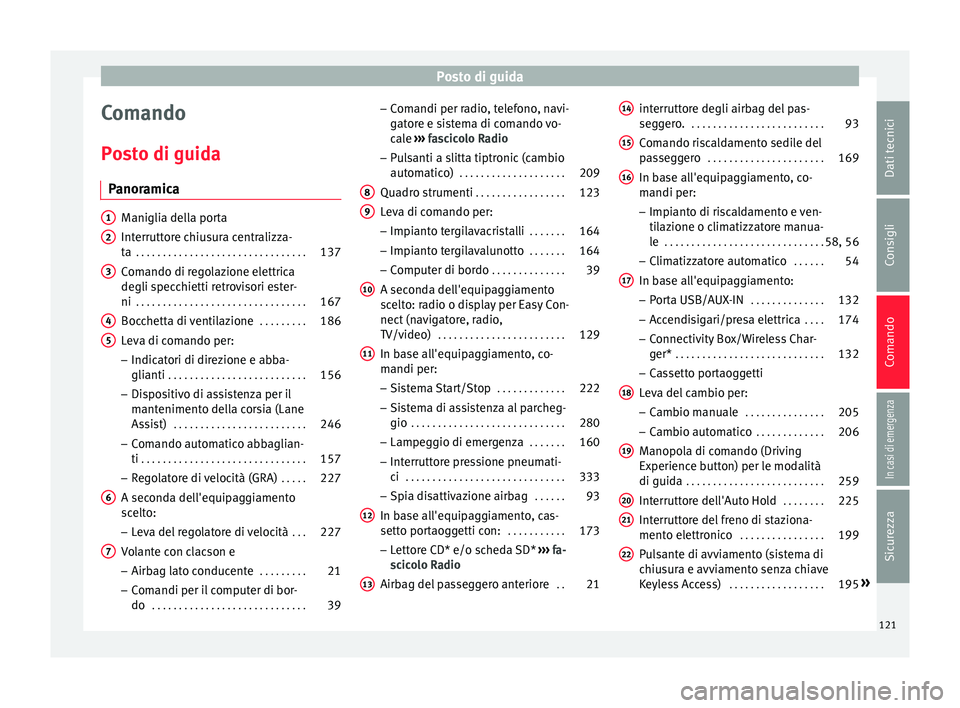

Posto di guida
Comando
P o
s
to di guida
Panoramica Maniglia della porta
Interrutt
or

e chiusura centralizza-
ta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Comando di regolazione elettrica
degli spec
chietti retrovisori ester-
ni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Bocchetta di ventilazione . . . . . . . . .186
Leva di comando per:
– Indicat ori di dir

ezione e abba-
glianti . . . . . . . . . . . . . . . . . . . . . . . . . . 156
– Dis po

sitivo di assistenza per il
mantenimento della corsia (Lane
Assist) . . . . . . . . . . . . . . . . . . . . . . . . . 246
– Comando aut
omatico abbaglian-
ti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
– Reg
olatore di velocità (GRA) . . . . .227
A seconda dell'equipaggiamento
sc elt

o:
– Leva del regolatore di velocità . . .227
Volante con clacson e – Airbag lat

o conducente . . . . . . . . .21
– Com andi per i

l computer di bor-
do . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
1 2
3
4
5
6
7 –
Com
andi per r

adio, telefono, navi-
gatore e sistema di comando vo-
cale ››› fascicolo Radio
– Pulsanti a slitta tiptronic (cambio
automatico) . . . . . . . . . . . . . . . . . . . . 209
Quadro strumenti . . . . . . . . . . . . . . . . . 123
Leva di comando per: – Impianto t

ergilavacristalli . . . . . . .164
– Impianto t
ergilavalunotto . . . . . . .164
– Comput
er di bordo . . . . . . . . . . . . . . 39
A seconda dell'equipaggiamento
scelt
o: radio o display per Easy Con-
nect (navigatore, radio,
TV/video) . . . . . . . . . . . . . . . . . . . . . . . . 129
In base all'equipaggiamento, co-
mandi per:
– Sis

tema Start/Stop . . . . . . . . . . . . .222
– Sis t

ema di assistenza al parcheg-
gio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280
– Lampeggio di emer
genza . . . . . . . 160
– Interruttor
e pressione pneumati-
ci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333
– Spia di
sattivazione airbag . . . . . .93
In base all'equipaggiamento, cas-
setto por t

aoggetti con: . . . . . . . . . . .173
– Lett or

e CD* e/o scheda SD* ››› fa-
scicolo Radio
Airbag del passeggero anteriore . .21
8 9
10
11
12
13 interruttore degli airbag del pas-
se
g
g

ero. . . . . . . . . . . . . . . . . . . . . . . . . . 93
Comando riscaldamento sedile del
pas
seggero . . . . . . . . . . . . . . . . . . . . . . 169
In base all'equipaggiamento, co-
mandi per: – Impiant

o di riscaldamento e ven-
tilazione o climatizzatore manua-
le . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58, 56
– Climatizz
atore automatico . . . . . .54
In base all'equipaggiamento: – Port

a USB/AUX-IN . . . . . . . . . . . . . . 132
– Ac c

endisigari/presa elettrica . . . .174
– Connectivity
Box/Wireless Char-
ger* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
– Cas
setto portaoggetti
Leva del cambio per: – Cambio manuale . . . . . . . . . . . . . . . 205
– Cambio aut
omatico . . . . . . . . . . . . . 206
Manopola di comando (Driving
Experience b utt

on) per le modalità
di guida . . . . . . . . . . . . . . . . . . . . . . . . . . 259
Interruttore dell'Auto Hold . . . . . . . .225
Interruttore del freno di staziona-
mento elettr
onico . . . . . . . . . . . . . . . . 199
Pulsante di avviamento (sistema di
chius
ura e avviamento senza chiave
Keyless Access) . . . . . . . . . . . . . . . . . . 195»
14 15
16
17
18
19
20
21
22
121
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

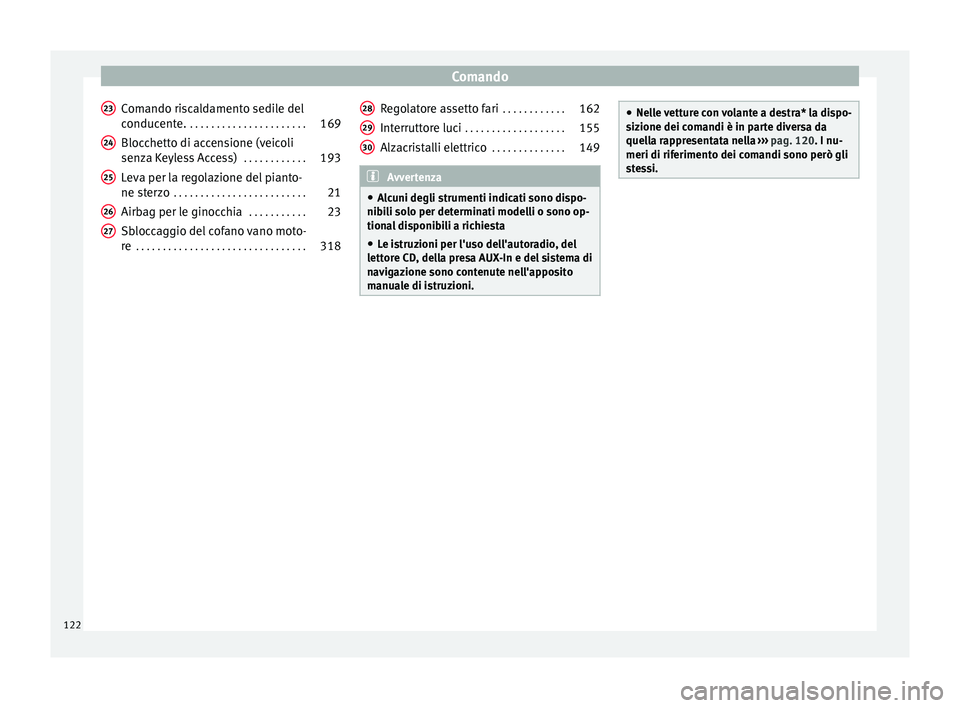

Comando riscaldamento sedile del
c onduc
ent
e. . . . . . . . . . . . . . . . . . . . . . . 169
Blocchetto di accensione (veicoli
senza K
eyless Access) . . . . . . . . . . . .193
Leva per la regolazione del pianto-
ne ster
zo . . . . . . . . . . . . . . . . . . . . . . . . . 21
Airbag per le ginocchia . . . . . . . . . . .23
Sbloccaggio del cofano vano moto-
re . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318
23 24
25
26
27 Regolatore assetto fari
. . . . . . . . . . . .162
Interruttore luci . . . . . . . . . . . . . . . . . . . 155
Alzacristalli elettrico . . . . . . . . . . . . . .149 Avvertenza
● Alc u

ni degli strumenti indicati sono dispo-
nibili solo per determinati modelli o sono op-
tional disponibili a richiesta
● Le istruzioni per l'uso dell'autoradio, del
lettor
e CD, della presa AUX-In e del sistema di
navigazione sono contenute nell'apposito
manuale di istruzioni. 28
29
30 ●
Nell e

vetture con volante a destra* la dispo-
sizione dei comandi è in parte diversa da
quella rappresentata nella ››› pag. 120. I nu-
meri di riferimento dei comandi sono però gli
stessi. 122

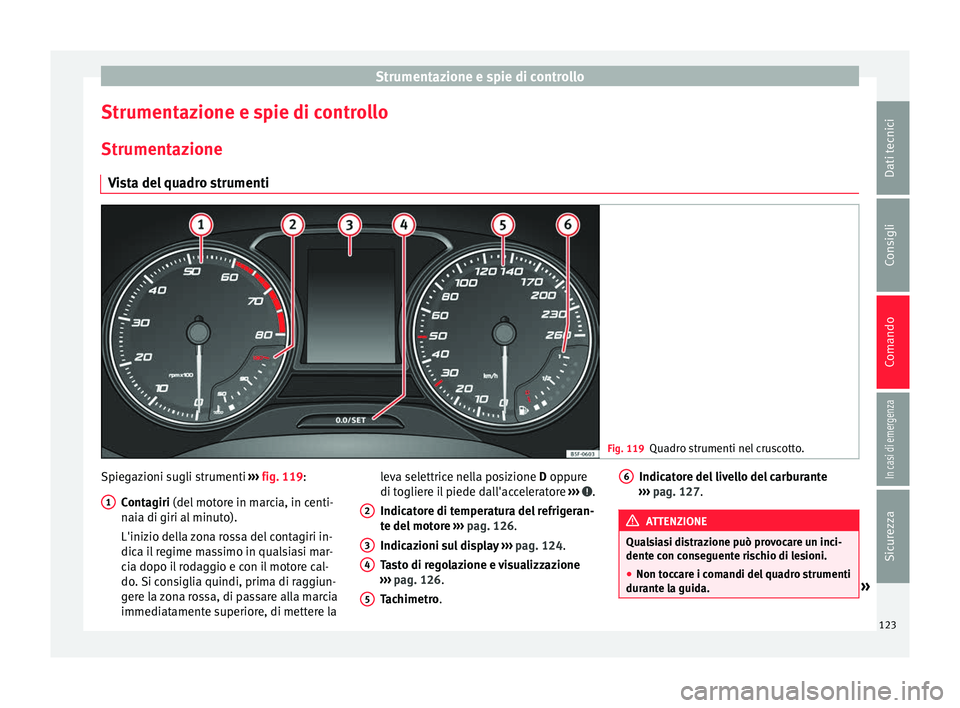

Strumentazione e spie di controllo
Strumentazione e spie di controllo
Strument az
ione
V
ista del quadro strumenti Fig. 119
Quadro strumenti nel cruscotto. Spiegazioni sugli strumenti
››
›
fig. 119:
Contagiri (del motore in marcia, in centi-
naia di giri al minuto).
L'inizio della zona rossa del contagiri in-
dica il regime massimo in qualsiasi mar-
cia dopo il rodaggio e con il motore cal-
do. Si consiglia quindi, prima di raggiun-
gere la zona rossa, di passare alla marcia
immediatamente superiore, di mettere la
1 leva selettrice nella posizione D op
p
ur e
di togliere il piede dall'acceleratore ››› .
Indic at
or
e di temperatura del refrigeran-
te del motore ››› pag. 126.
Indicazioni sul display ››› pag. 124.
Tasto di regolazione e visualizzazione
››› pag. 126.
Tachimetro.
2 3
4
5 Indicatore del livello del carburante
› ›
›
pag. 127. ATTENZIONE
Qualsiasi distrazione può provocare un inci-
dente c on c

onseguente rischio di lesioni.
● Non toccare i comandi del quadro strumenti
durante l
a guida. » 6
123
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

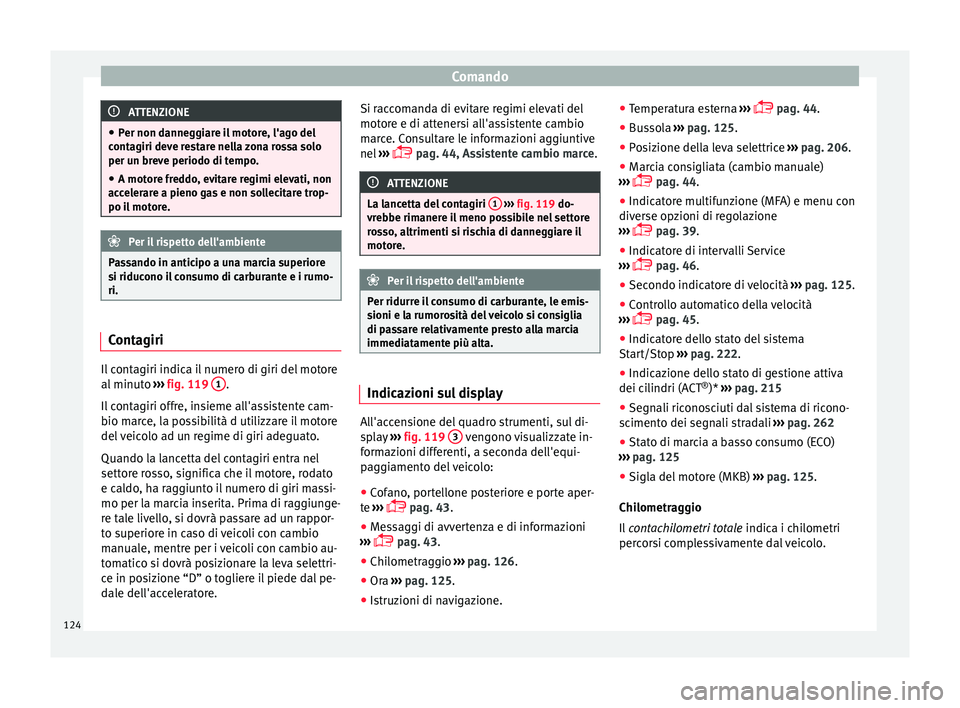

ATTENZIONE
● Per non d anne
ggiare il motore, l'ago del
contagiri deve restare nella zona rossa solo
per un breve periodo di tempo.
● A motore freddo, evitare regimi elevati, non
accel
erare a pieno gas e non sollecitare trop-
po il motore. Per il rispetto dell'ambiente
Passando in anticipo a una marcia superiore
si riduc ono i

l consumo di carburante e i rumo-
ri. Contagiri
Il contagiri indica il numero di giri del motore
al
minut
o ›

›› fig. 119 1 .
Il c
ont
agiri offre, insieme all'assistente cam-
bio marce, la possibilità d utilizzare il motore
del veicolo ad un regime di giri adeguato.
Quando la lancetta del contagiri entra nel
settore rosso, significa che il motore, rodato
e caldo, ha raggiunto il numero di giri massi-
mo per la marcia inserita. Prima di raggiunge-
re tale livello, si dovrà passare ad un rappor-
to superiore in caso di veicoli con cambio
manuale, mentre per i veicoli con cambio au-
tomatico si dovrà posizionare la leva selettri-
ce in posizione “D” o togliere il piede dal pe-
dale dell'acceleratore. Si raccomanda di evitare regimi elevati del
motore e di att

enersi all'assistente cambio
marce. Consultare le informazioni aggiuntive
nel ›››
 pag. 44, Assistente cambio marce. ATTENZIONE
La lancetta del contagiri 1
››› fig. 119 do-
vr

ebbe rimanere il meno possibile nel settore
rosso, altrimenti si rischia di danneggiare il
motore. Per il rispetto dell'ambiente
Per ridurre il consumo di carburante, le emis-
sioni e l a rumor

osità del veicolo si consiglia
di passare relativamente presto alla marcia
immediatamente più alta. Indicazioni sul display
All'accensione del quadro strumenti, sul di-
s
p
l

ay ›››
fig. 119 3 vengono visualizzate in-
f orm
az
ioni differenti, a seconda dell'equi-
paggiamento del veicolo:
● Cofano, portellone posteriore e porte aper-
te ››

›  pag. 43.
● Messaggi di avvertenza e di informazioni
›››
 pag. 43.
● Chilometraggio ›››

pag. 126.
● Ora ›››

pag. 125.
● Istruzioni di navigazione. ●
Temperat
ura esterna ›››
 pag. 44.
● Bussola ››› pag. 125
.
● Posizione della leva selettrice ›››
pag. 206.
● Marcia consigliata (cambio manuale)
›››
 pag. 44.
● Indicatore multifunzione (MFA) e menu con
diverse op
zioni di regolazione
›››  pag. 39.
● Indicatore di intervalli Service
›››
 pag. 46.
● Secondo indicatore di velocità ›››
pag. 125.
● Controllo automatico della velocità
›››
 pag. 45.
● Indicatore dello stato del sistema
Start/St
op ››› pag. 222.
● Indicazione dello stato di gestione attiva
dei cilindri (A
CT®
)* ››› pag. 215
● Segnali riconosciuti dal sistema di ricono-
sciment
o dei segnali stradali ››› pag. 262
● Stato di marcia a basso consumo (ECO)
›››
pag. 125
● Sigla del motore (MKB) ›››
pag. 125.
Chilometraggio
Il contachilometri totale indica i chilometri
percorsi complessivamente dal veicolo.
124

Strumentazione e spie di controllo

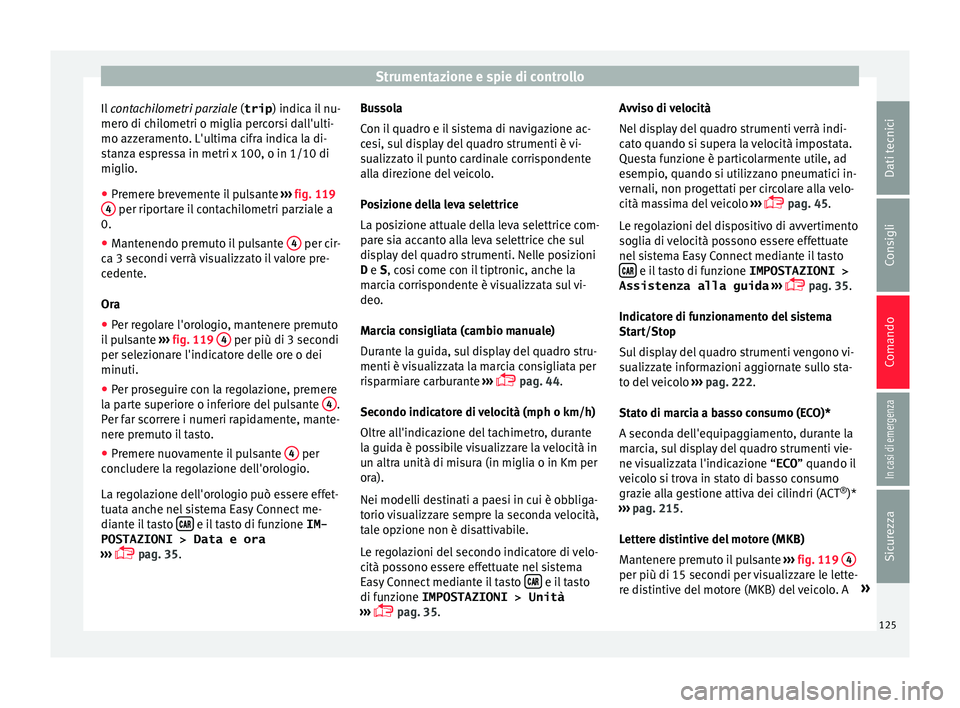

Il contachilometri parziale (trip
) indic
a i l nu-
mero di chilometri o miglia percorsi dall'ulti-
mo azzeramento. L'ultima cifra indica la di-
stanza espressa in metri x 100, o in 1/10 di
miglio.
● Premere brevemente il pulsante ›››
fig. 119
4 per riportare il contachilometri parziale a
0.
● Mantenendo premuto il pulsante 4 per cir-
c a 3 sec
ondi

verrà visualizzato il valore pre-
cedente.
Ora
● Per regolare l'orologio, mantenere premuto
il p
ulsante ››› fig. 119 4 per più di 3 secondi
per sel ez
ion
are l'indicatore delle ore o dei
minuti.
● Per proseguire con la regolazione, premere
la par
te superiore o inferiore del pulsante 4 .
P er f
ar s
correre i numeri rapidamente, mante-
nere premuto il tasto.
● Premere nuovamente il pulsante 4 per
c onc
luder

e la regolazione dell'orologio.
La regolazione dell'orologio può essere effet-
tuata anche nel sistema Easy Connect me-
diante il tasto  e il tasto di funzione
IM-
POSTAZIONI > Data e ora
› ›
›

 pag. 35. Bussola
Con il

quadro e il sistema di navigazione ac-
cesi, sul display del quadro strumenti è vi-
sualizzato il punto cardinale corrispondente
alla direzione del veicolo.
Posizione della leva selettrice
La posizione attuale della leva selettrice com-
pare sia accanto alla leva selettrice che sul
display del quadro strumenti. Nelle posizioni
D e S, cosi come con il tiptronic, anche la
marcia corrispondente è visualizzata sul vi-
deo.
Marcia consigliata (cambio manuale)
Durante la guida, sul display del quadro stru-
menti è visualizzata la marcia consigliata per
risparmiare carburante ›››
 pag. 44.
Secondo indicatore di velocità (mph o km/h)
Oltre all'indicazione del tachimetro, durante
la guida è possibile visualizzare la velocità in
un altra unità di misura (in miglia o in Km per
ora).
Nei modelli destinati a paesi in cui è obbliga-
torio visualizzare sempre la seconda velocità,
tale opzione non è disattivabile.
Le regolazioni del secondo indicatore di velo-
cità possono essere effettuate nel sistema
Easy Connect mediante il tasto  e il tasto
di f u
n

zione IMPOSTAZIONI > Unità
›››  pag. 35. Avviso di velocità
Nel dis

play del quadro strumenti verrà indi-
cato quando si supera la velocità impostata.
Questa funzione è particolarmente utile, ad
esempio, quando si utilizzano pneumatici in-
vernali, non progettati per circolare alla velo-
cità massima del veicolo ›››
 pag. 45.
Le regolazioni del dispositivo di avvertimento
soglia di velocità possono essere effettuate
nel sistema Easy Connect mediante il tasto  e il tasto di funzione
IMPOSTAZIONI >
Assistenza alla guida › ›
›

 pag. 35.
Indicatore di funzionamento del sistema
Start/Stop
Sul display del quadro strumenti vengono vi-
sualizzate informazioni aggiornate sullo sta-
to del veicolo ››› pag. 222.
Stato di marcia a basso consumo (ECO)*
A seconda dell'equipaggiamento, durante la
marcia, sul display del quadro strumenti vie-
ne visualizzata l'indicazione “ECO ” quando il
veicolo si trova in stato di basso consumo
grazie alla gestione attiva dei cilindri (ACT ®
)*
››› pag. 215.
Lettere distintive del motore (MKB)
Mantenere premuto il pulsante ›››
fig. 119 4 per più di 15 secondi per visualizzare le lette-
r
e di
s

tintive del motore (MKB) del veicolo. A »
125
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando
tal fine, l'accensione deve essere inserita e il
mot or
e s
pento. ATTENZIONE
Leggere attentamente le avvertenze generali
di sic ur

ezza ››› in Spie di controllo e di av-
ver timent
o a pag. 128. ATTENZIONE
Anche se la temperatura esterna è al di sopra
del p u

nto di congelamento, le strade e i ponti
potrebbero essere gelati.
● Con una temperatura esterna superiore a
+4°C (+39°F), anche in a
ssenza del simbolo
del “cristallo di ghiaccio”, è possibile che si
formino lastre di ghiaccio sulla carreggiata.
● Il sensore della temperatura esterna ese-
gue una mi
surazione orientativa. Avvertenza
● Es i

stono diverse versioni di quadri stru-
menti per cui la visualizzazione delle indica-
zioni nel display può variare. Per alcune ver-
sioni del display non sono previsti i messaggi
scritti, per cui le segnalazioni al conducente
sono effettuate esclusivamente per mezzo
delle spie.
● In base all'equipaggiamento, alcune rego-
lazioni e indic
azioni possono essere effettua-
te nel sistema Easy Connect.
● Quando si presentano diverse avvertenze, i
simboli
verranno mostrati più volte per alcuni secondi e resteranno accesi finché il guasto
sarà rip
ar

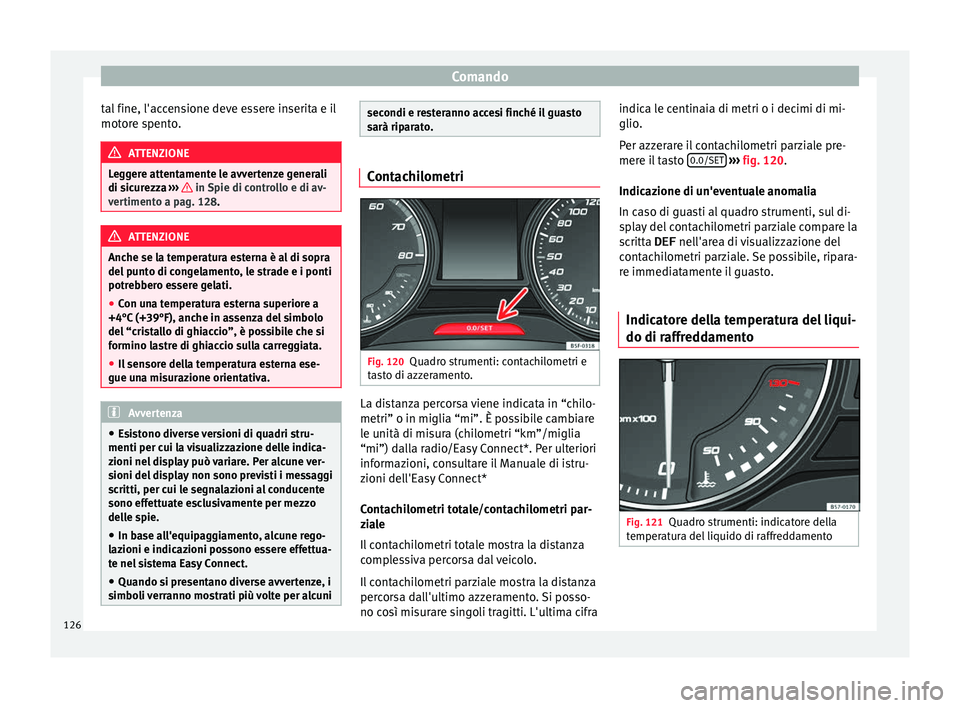

ato. Contachilometri
Fig. 120
Quadro strumenti: contachilometri e
t a
s

to di azzeramento. La distanza percorsa viene indicata in “chilo-
metri” o in migli
a “mi”. È po
s

sibile cambiare
le unità di misura (chilometri “km”/miglia
“mi”) dalla radio/Easy Connect*. Per ulteriori
informazioni, consultare il Manuale di istru-
zioni dell'Easy Connect*
Contachilometri totale/contachilometri par-
ziale
Il contachilometri totale mostra la distanza
complessiva percorsa dal veicolo.
Il contachilometri parziale mostra la distanza
percorsa dall'ultimo azzeramento. Si posso-
no così misurare singoli tragitti. L'ultima cifra indica le centinaia di metri o i decimi di mi-
glio.
Per azz

erare il contachilometri parziale pre-
mere il tasto 0.0/SET
› ››
fig. 120
.
Indic

azione di un'eventuale anomalia
In caso di guasti al quadro strumenti, sul di-
splay del contachilometri parziale compare la
scritta DEF nell'area di visualizzazione del
contachilometri parziale. Se possibile, ripara-
re immediatamente il guasto.

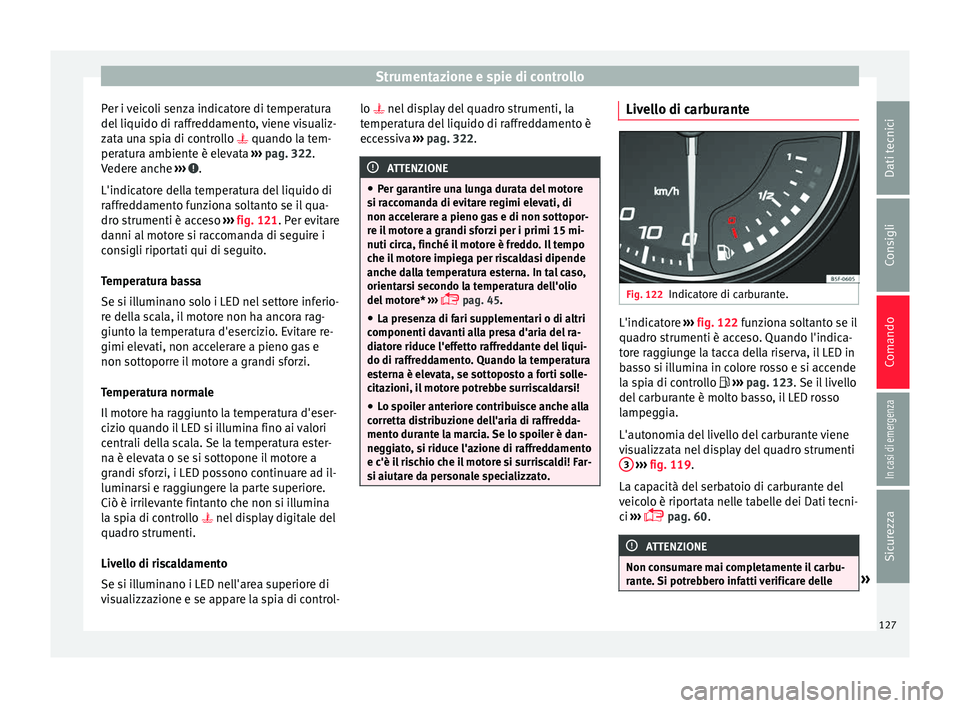

Indicatore della temperatura del liqui-
do di raffred
damento Fig. 121
Quadro strumenti: indicatore della
t emper
at

ura del liquido di raffreddamento 126

Strumentazione e spie di controllo
Per i veicoli senza indicatore di temperatura
del li
quido di r
affreddamento, viene visualiz-
zata una spia di controllo  quando la tem-
peratura ambiente è elevata ››› pag. 322.
Vedere anche ››› .
L'indic at
or

e della temperatura del liquido di
raffreddamento funziona soltanto se il qua-
dro strumenti è acceso ››› fig. 121. Per evitare
danni al motore si raccomanda di seguire i
consigli riportati qui di seguito.
Temperatura bassa
Se si illuminano solo i LED nel settore inferio-
re della scala, il motore non ha ancora rag-
giunto la temperatura d'esercizio. Evitare re-
gimi elevati, non accelerare a pieno gas e
non sottoporre il motore a grandi sforzi.
Temperatura normale
Il motore ha raggiunto la temperatura d'eser-
cizio quando il LED si illumina fino ai valori
centrali della scala. Se la temperatura ester-
na è elevata o se si sottopone il motore a
grandi sforzi, i LED possono continuare ad il-
luminarsi e raggiungere la parte superiore.
Ciò è irrilevante fintanto che non si illumina
la spia di controllo  nel display digitale del
quadro strumenti.
Livello di riscaldamento
Se si illuminano i LED nell'area superiore di
visualizzazione e se appare la spia di control- lo  nel display del quadro strumenti, la
temper

atura del liquido di raffreddamento è
eccessiva ››› pag. 322. ATTENZIONE
● Per g ar

antire una lunga durata del motore
si raccomanda di evitare regimi elevati, di
non accelerare a pieno gas e di non sottopor-
re il motore a grandi sforzi per i primi 15 mi-
nuti circa, finché il motore è freddo. Il tempo
che il motore impiega per riscaldasi dipende
anche dalla temperatura esterna. In tal caso,
orientarsi secondo la temperatura dell'olio
del motore* ›››
 pag. 45.
● La presenza di fari supplementari o di altri
componenti dav
anti alla presa d'aria del ra-
diatore riduce l'effetto raffreddante del liqui-
do di raffreddamento. Quando la temperatura
esterna è elevata, se sottoposto a forti solle-
citazioni, il motore potrebbe surriscaldarsi!
● Lo spoiler anteriore contribuisce anche alla
corrett
a distribuzione dell'aria di raffredda-
mento durante la marcia. Se lo spoiler è dan-
neggiato, si riduce l'azione di raffreddamento
e c'è il rischio che il motore si surriscaldi! Far-
si aiutare da personale specializzato. Livello di carburante
Fig. 122
Indicatore di carburante. L'indicatore
››
› fig. 122
funziona soltanto se il
quadro strumenti è acceso. Quando l'indica-
tore raggiunge la tacca della riserva, il LED in
basso si illumina in colore rosso e si accende
la spia di controllo  ››› pag. 123. Se il livello
del carburante è molto basso, il LED rosso
lampeggia.
L'autonomia del livello del carburante viene
visualizzata nel display del quadro strumenti 3
› ›
› fig. 119
.
La capacità del serbatoio di carburante del
veicolo è riportata nelle tabelle dei Dati tecni-
ci ›››
 pag. 60. ATTENZIONE
Non consumare mai completamente il carbu-
rant e.

Si potrebbero infatti verificare delle » 127
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando
mancate accensioni nel motore in seguito al-
l'afflus
so irr
egolare di carburante. In questo
modo può arrivare carburante all'impianto di
scarico e causare il surriscaldamento del ca-

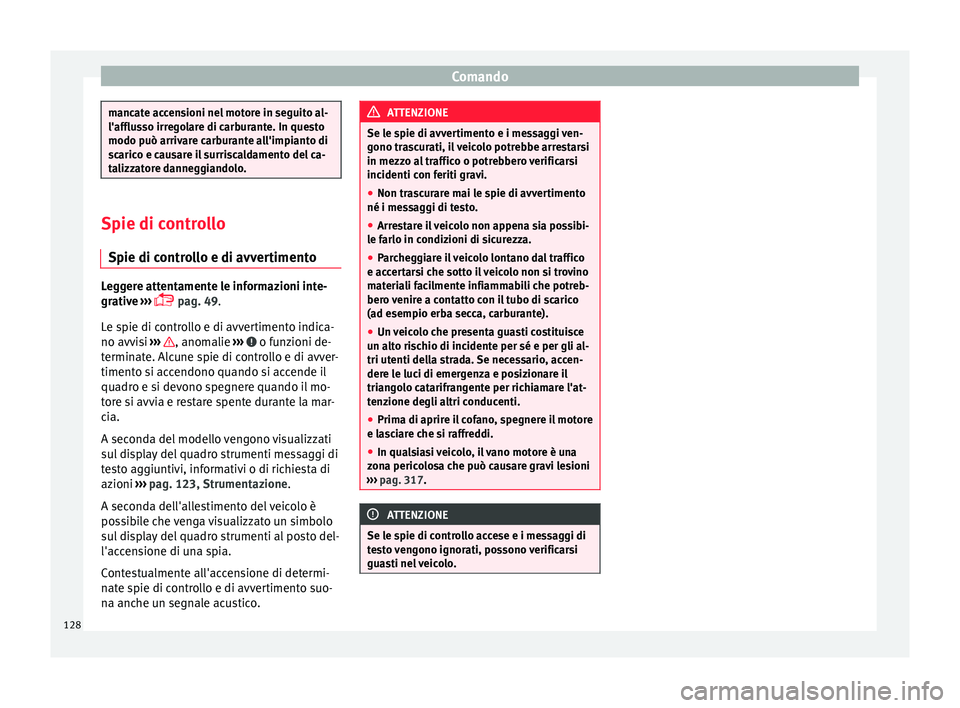

talizzatore danneggiandolo. Spie di controllo
Spie di c ontr

ollo e di avvertimentoLeggere attentamente le informazioni inte-
gr
ativ
e

›››
 pag. 49.
Le spie di controllo e di avvertimento indica-
no avvisi ››› , anomalie
››
› o funzioni de-
t ermin
at

e. Alcune spie di controllo e di avver-
timento si accendono quando si accende il
quadro e si devono spegnere quando il mo-
tore si avvia e restare spente durante la mar-
cia.
A seconda del modello vengono visualizzati
sul display del quadro strumenti messaggi di
testo aggiuntivi, informativi o di richiesta di
azioni ››› pag. 123, Strumentazione.
A seconda dell'allestimento del veicolo è
possibile che venga visualizzato un simbolo
sul display del quadro strumenti al posto del-
l'accensione di una spia.
Contestualmente all'accensione di determi-
nate spie di controllo e di avvertimento suo-
na anche un segnale acustico. ATTENZIONE
Se le spie di avvertimento e i messaggi ven-
gono tr a

scurati, il veicolo potrebbe arrestarsi
in mezzo al traffico o potrebbero verificarsi
incidenti con feriti gravi.
● Non trascurare mai le spie di avvertimento
né i mess
aggi di testo.
● Arrestare il veicolo non appena sia possibi-
le farlo in c
ondizioni di sicurezza.
● Parcheggiare il veicolo lontano dal traffico
e accer
tarsi che sotto il veicolo non si trovino
materiali facilmente infiammabili che potreb-
bero venire a contatto con il tubo di scarico
(ad esempio erba secca, carburante).
● Un veicolo che presenta guasti costituisce
un alt
o rischio di incidente per sé e per gli al-
tri utenti della strada. Se necessario, accen-
dere le luci di emergenza e posizionare il
triangolo catarifrangente per richiamare l'at-
tenzione degli altri conducenti.
● Prima di aprire il cofano, spegnere il motore
e las
ciare che si raffreddi.
● In qualsiasi veicolo, il vano motore è una
zona peric
olosa che può causare gravi lesioni
››› pag. 317. ATTENZIONE
Se le spie di controllo accese e i messaggi di
te s

to vengono ignorati, possono verificarsi
guasti nel veicolo. 128
