Seat Ibiza 5D 2008 Manual de instrucciones (in Spanish)

Seguridad infantil49
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

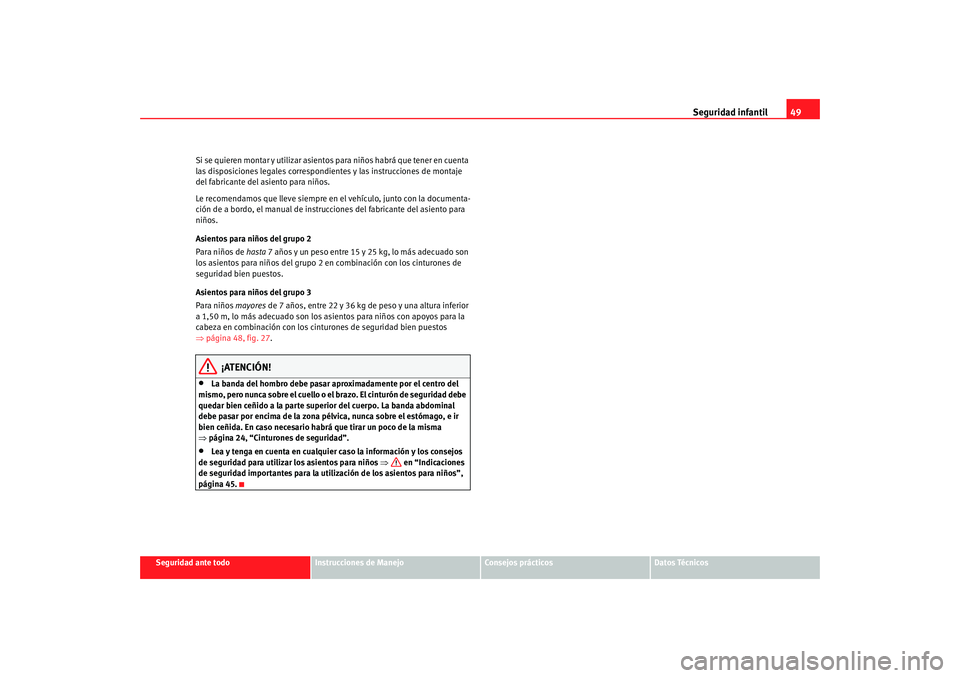

Si se quieren montar y utilizar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondientes y las instrucciones de montaje
del fabricante del asiento para niños.
Le recomendamos que lleve siempre en
el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
Asientos para niños del grupo 2
Para niños de hasta 7 años y un peso entre 15 y 25 kg, lo más adecuado son
los asientos para niños del grupo 2 en combinación con los cinturones de
seguridad bien puestos.
Asientos para niños del grupo 3
Para niños mayores de 7 años, entre 22 y 36 kg de peso y una altura inferior
a 1,50 m, lo más adecuado son los asientos para niños con apoyos para la
cabeza en combinación con los cint urones de seguridad bien puestos
⇒ página 48, fig. 27 .
¡ATENCIÓN!
•
La banda del hombro debe pasar aproximadamente por el centro del
mismo, pero nunca sobre el cuello o el brazo. El cinturón de seguridad debe
quedar bien ceñido a la parte superior del cuerpo. La banda abdominal
debe pasar por encima de la zona pélvica, nunca sobre el estómago, e ir
bien ceñida. En caso necesario habrá que tirar un poco de la misma
⇒ página 24, “Cinturones de seguridad”.
•
Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ en “Indicaciones
de seguridad importantes para la utilización de los asientos para niños”,
página 45.
Ibiza 250_ES Seite 49 Donnerstag, 17. Juli 2008 5:42 17

Seguridad infantil

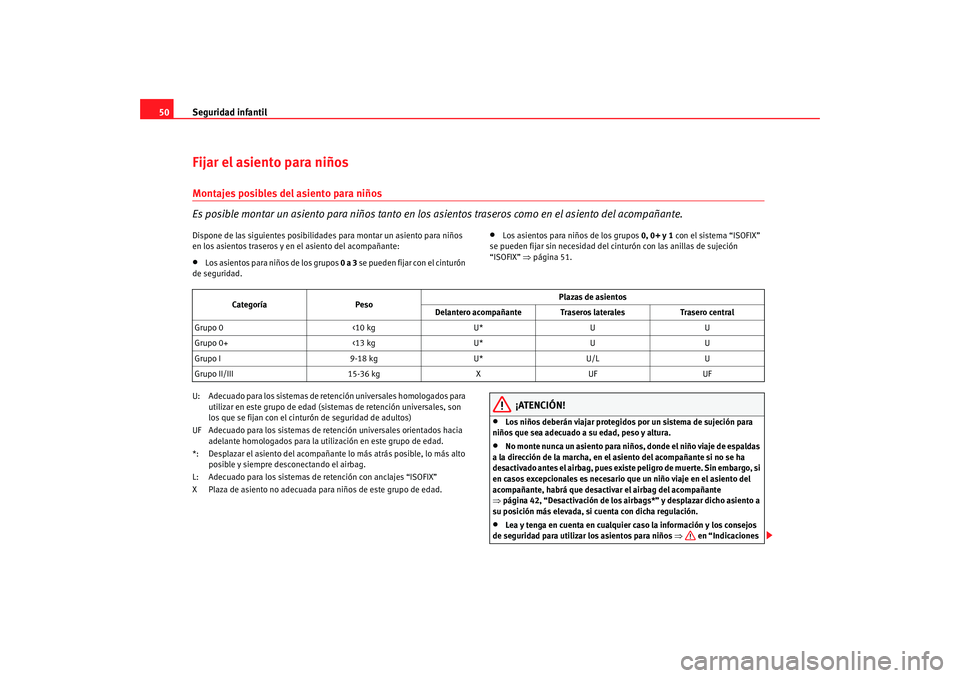

50Fijar el asiento para niñosMontajes posibles del asiento para niños
Es posible montar un asiento para ni ños tanto en los asientos traseros como en el asiento del acompañante.Dispone de las siguientes posibilidades para montar un asiento para niños
en los asientos traseros y en el asiento del acompañante:•
Los asientos para niños de los grupos 0 a 3 se pueden fijar con el cinturón
de seguridad.
•
Los asientos para niños de los grupos 0, 0+ y 1 con el sistema “ISOFIX”
se pueden fijar sin necesidad del cinturón con las anillas de sujeción
“ISOFIX” ⇒página 51.
U: Adecuado para los sistemas de retención universales homologados para utilizar en este grupo de edad (sis temas de retención universales, son
los que se fijan con el cinturón de seguridad de adultos)
UF Adecuado para los sistemas de retención universales orientados hacia adelante homologados para la utilización en este grupo de edad.
*: Desplazar el asiento del acompañante lo más atrás posible, lo más alto posible y siempre desconectando el airbag.
L: Adecuado para los sistemas de retención con anclajes “ISOFIX”
X Plaza de asiento no adecuada para niños de este grupo de edad.
¡ATENCIÓN!
•
Los niños deberán viajar protegidos por un sistema de sujeción para
niños que sea adecuado a su edad, peso y altura.
•
No monte nunca un asiento para niños, donde el niño viaje de espaldas
a la dirección de la marcha, en el asiento del acompañante si no se ha
desactivado antes el airbag, pues existe peligro de muerte. Sin embargo, si
en casos excepcionales es necesario que un niño viaje en el asiento del
acompañante, habrá que desactivar el airbag del acompañante
⇒ página 42, “Desactivación de los airbags*” y desplazar dicho asiento a
su posición más elevada, si cuenta con dicha regulación.
•
Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ en “Indicaciones
Categoría
Peso Plazas de asientos
Delantero acompañante Traseros laterales Trasero central
Grupo 0 <10 kgU*UU
Grupo 0+ <13 kgU*UU
Grupo I 9-18 kgU*U/L U
Grupo II/III 15-36 kgXUF UF
Ibiza 250_ES Seite 50 Donnerstag, 17. Juli 2008 5:42 17

Seguridad infantil51
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
de seguridad importantes para la utilización de los asientos para niños”,
página 45.

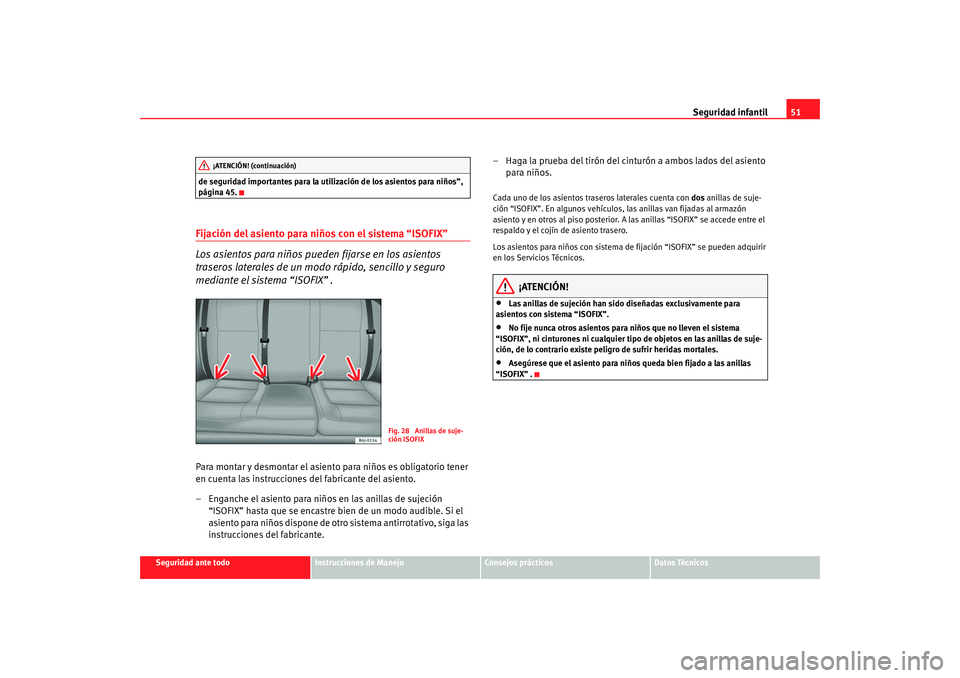

Fijación del asiento para niños con el sistema “ISOFIX”
Los asientos para niños pueden fijarse en los asientos
traseros laterales de un modo rápido, sencillo y seguro
mediante el sistema “ISOFIX” .Para montar y desmontar el asiento para niños es obligatorio tener
en cuenta las instrucciones del fabricante del asiento.
– Enganche el asiento para niños en las anillas de sujeción
“ISOFIX” hasta que se encastre bien de un modo audible. Si el
asiento para niños dispone de otro sistema antirrotativo, siga las
instrucciones del fabricante. – Haga la prueba del tirón del cinturón a ambos lados del asiento
para niños.
Cada uno de los asientos traseros laterales cuenta con dos anillas de suje-
ción “ISOFIX”. En algunos vehículos, las anillas van fijadas al armazón
asiento y en otros al piso posterior. A las anillas “ISOFIX” se accede entre el
respaldo y el cojín de asiento trasero.
Los asientos para niños con sistema de fijación “ISOFIX” se pueden adquirir
en los Servicios Técnicos.
¡ATENCIÓN!
•
Las anillas de sujeción han sido diseñadas exclusivamente para
asientos con sistema “ISOFIX”.
•
No fije nunca otros asientos para niños que no lleven el sistema
“ISOFIX”, ni cinturones ni cualquier tipo de objetos en las anillas de suje-
ción, de lo contrario existe peligro de sufrir heridas mortales.
•
Asegúrese que el asiento para niños queda bien fijado a las anillas
“ISOFIX” .
¡ATENCIÓN! (continuación)
Fig. 28 Anillas de suje-
ción ISOFIX
Ibiza 250_ES Seite 51 Donnerstag, 17. Juli 2008 5:42 17

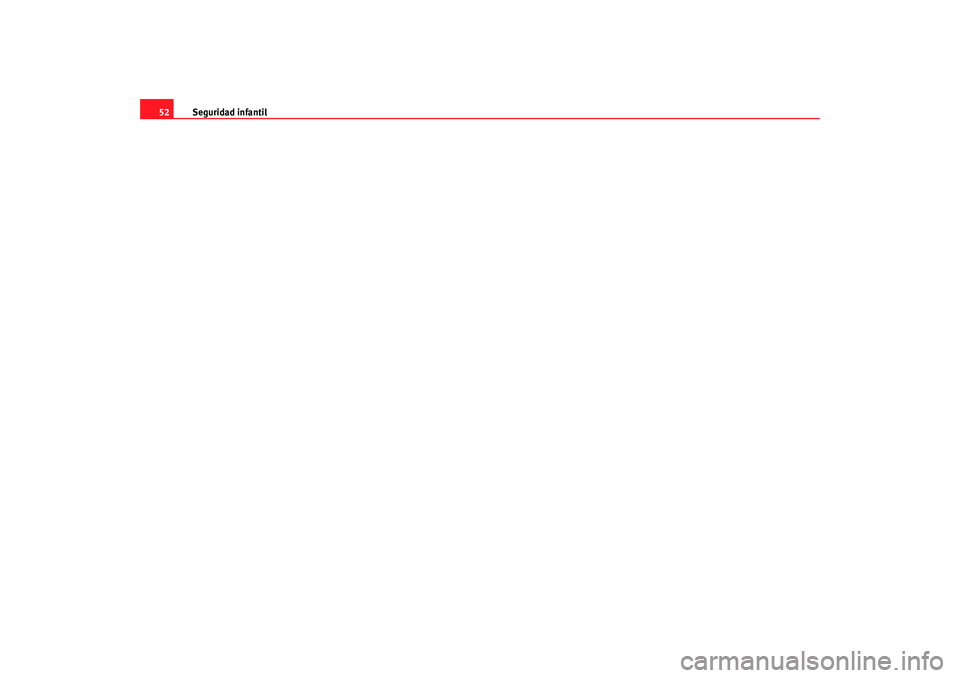

Seguridad infantil
52
Ibiza 250_ES Seite 52 Donnerstag, 17. Juli 2008 5:42 17

53
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Ibiza 250_ES Seite 53 Donnerstag, 17. Juli 2008 5:42 17

54

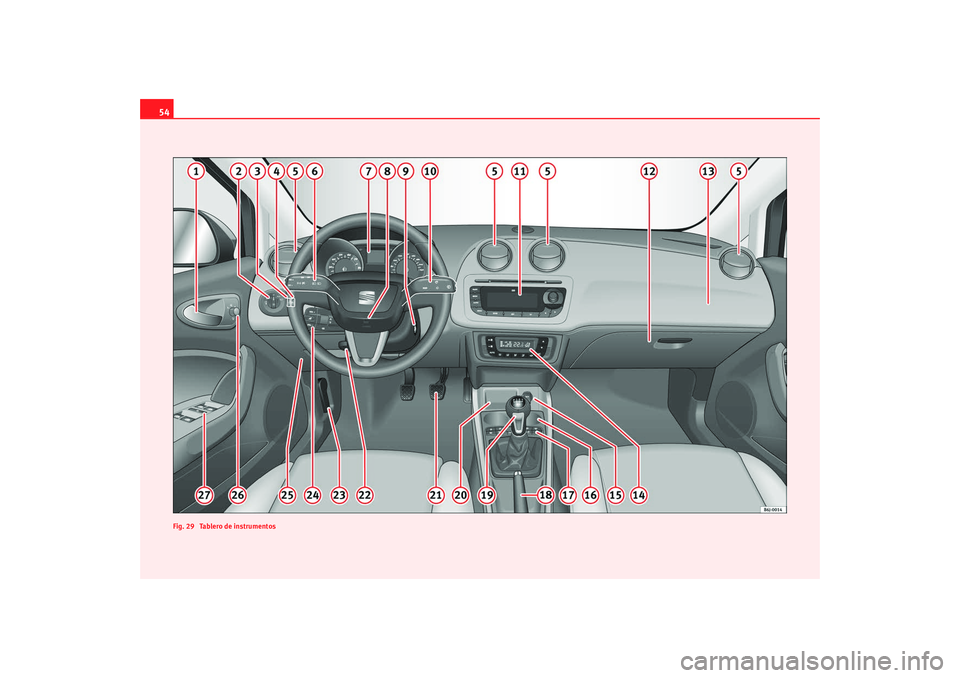

Fig. 29 Tablero de instrumentosIbiza 250_ES Seite 54 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción55
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

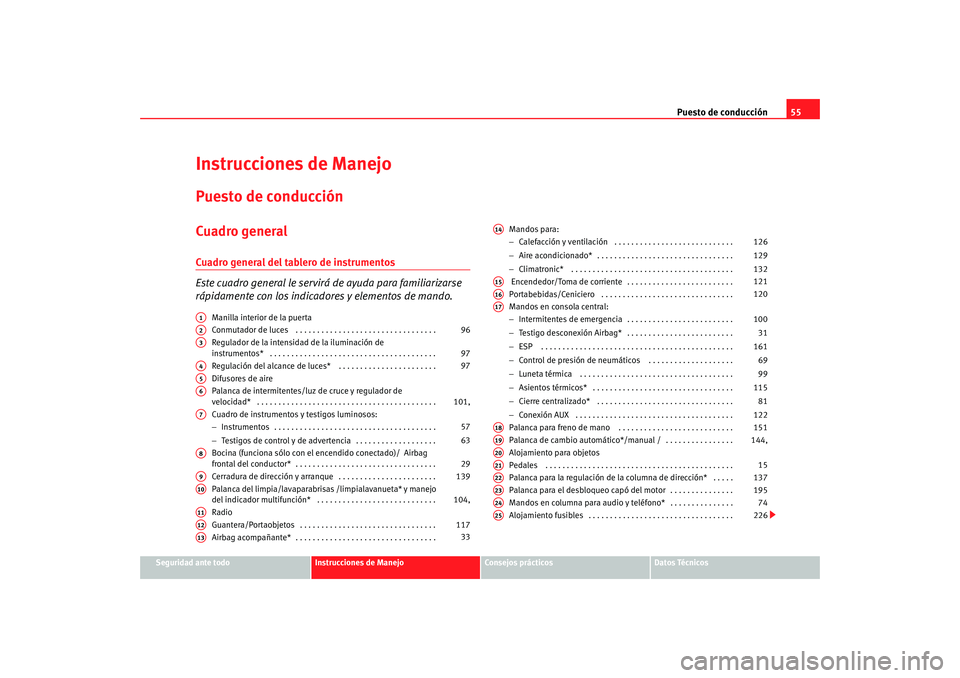

Instrucciones de ManejoPuesto de conducciónCuadro generalCuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta
Conmutador de luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador de la intensidad de la iluminación de
instrumentos* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulación del alcance de luces* . . . . . . . . . . . . . . . . . . . . . . .
Difusores de aire
Palanca de intermitentes/luz de cruce y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro de instrumentos y testigos luminosos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigos de control y de advertencia . . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cerradura de dirección y arranque . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia/lavaparabrisas /limpialavanueta* y manejo
del indicador multifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Guantera/Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag acompañante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mandos para:
−
Calefacción y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Aire acondicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Encendedor/Toma de corriente . . . . . . . . . . . . . . . . . . . . . . . . .
Portabebidas/Ceniciero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en consola central:
− Intermitentes de emergencia . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigo desconexión Airbag* . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Control de presión de neumáticos . . . . . . . . . . . . . . . . . . . .
− Luneta térmica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Asientos térmicos* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Cierre centralizado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Conexión AUX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca de cambio automático*/manual / . . . . . . . . . . . . . . . .
Alojamiento para objetos
Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para la regulación de la columna de dirección* . . . . .
Palanca para el desbloqueo capó del motor . . . . . . . . . . . . . . .
Mandos en columna para audio y teléfono* . . . . . . . . . . . . . . .
Alojamiento fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A1A2
96
A3
97
A4
97
A5A6
101,
A7
57
63
A8
29
A9
139
A10
104,
A11A12
117
A13
33
A14
126
129
132
A15
121
A16
120
A17
100
31
161 69
99
115 81
122
A18
151
A19
144,
A20A21
15
A22
137
A23
195
A24
74
A25
226
Ibiza 250_ES Seite 55 Donnerstag, 17. Juli 2008 5:42 17

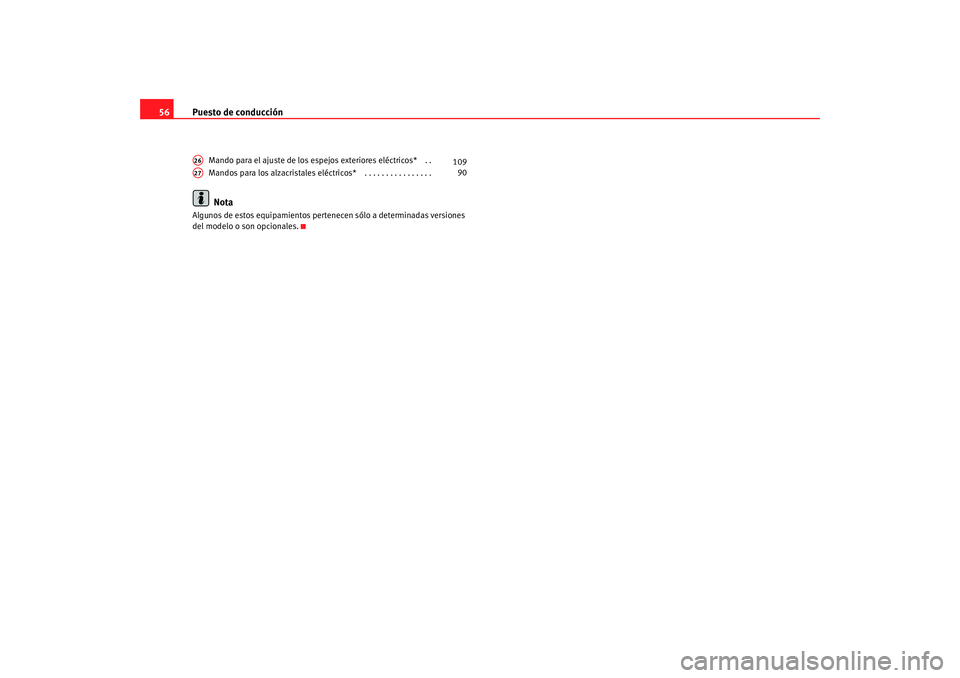

Puesto de conducción
56
Mando para el ajuste de los espejos exteriores eléctricos* . .
Mandos para los alzacristales eléctricos* . . . . . . . . . . . . . . . . Nota
Algunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales.A26
109
A27
90
Ibiza 250_ES Seite 56 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción57
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

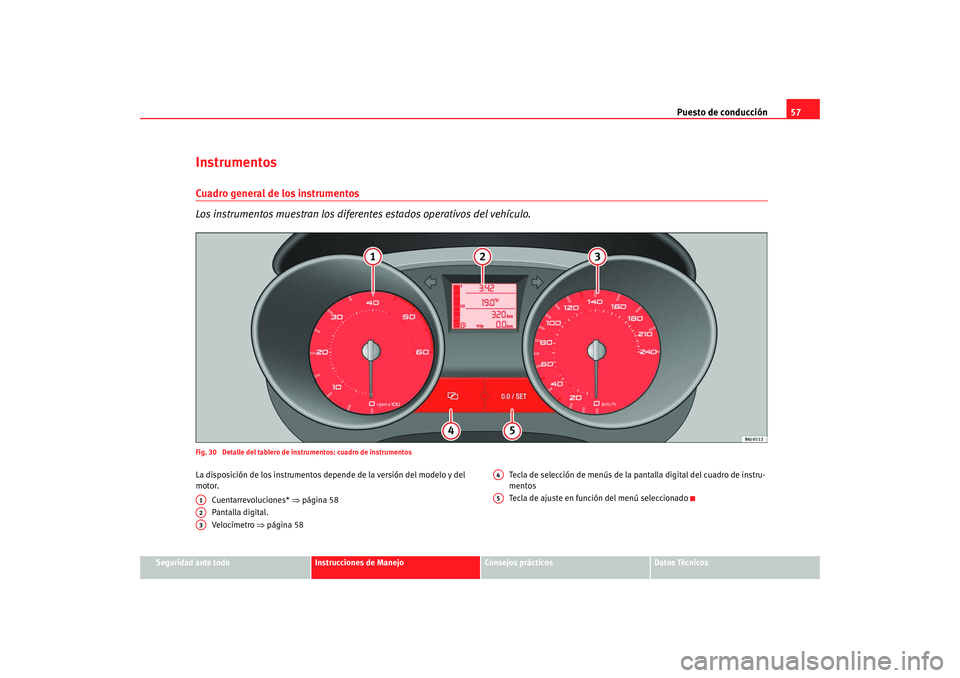

InstrumentosCuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.Fig. 30 Detalle del tablero de instrumentos: cuadro de instrumentosLa disposición de los instrumentos depende de la versión del modelo y del
motor.
Cuentarrevoluciones* ⇒página 58
Pantalla digital.
Velocímetro ⇒página 58 Tecla de selección de menús de la pantalla digital del cuadro de instru-
mentos
Tecla de ajuste en función del menú seleccionadoA1A2A3
A4A5
Ibiza 250_ES Seite 57 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción

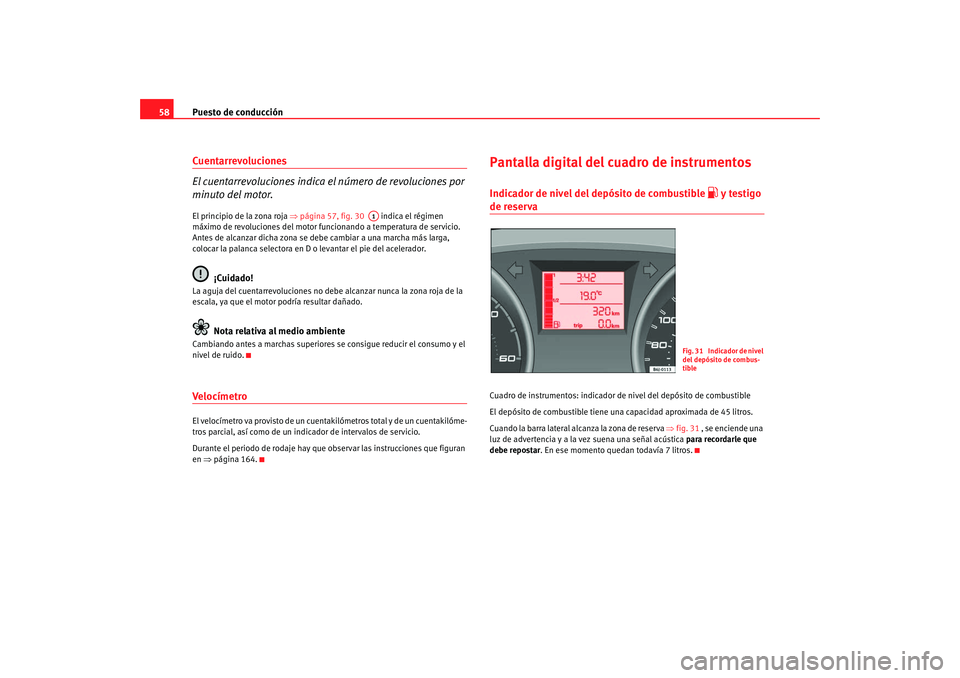

58Cuentarrevoluciones
El cuentarrevoluciones indica el número de revoluciones por
minuto del motor.El principio de la zona roja ⇒página 57, fig. 30 indica el régimen
máximo de revoluciones del motor fu ncionando a temperatura de servicio.
Antes de alcanzar dicha zona se debe cambiar a una marcha más larga,
colocar la palanca selectora en D o levantar el pie del acelerador.
¡Cuidado!
La aguja del cuentarrevoluciones no debe alcanzar nunca la zona roja de la
escala, ya que el motor podría resultar dañado.
Nota relativa al medio ambiente
Cambiando antes a marchas superiores se consigue reducir el consumo y el
nivel de ruido.Velo címetroEl velocímetro va provisto de un cuent akilómetros total y de un cuentakilóme-
tros parcial, así como de un indicador de intervalos de servicio.
Durante el periodo de rodaje hay que observar las instrucciones que figuran
en ⇒página 164.
Pantalla digital del cuadro de instrumentosIndicador de nivel del depósito de combustible
 y testigo
de reservaCuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 45 litros.
Cuando la barra lateral alcanza la zona de reserva ⇒fig. 31 , se enciende una
luz de advertencia y a la vez suena una señal acústica para recordarle que
debe repostar . En ese momento quedan todavía 7 litros.
A1
Fig. 31 Indicador de nivel
del depósito de combus-
tible
Ibiza 250_ES Seite 58 Donnerstag, 17. Juli 2008 5:42 17
