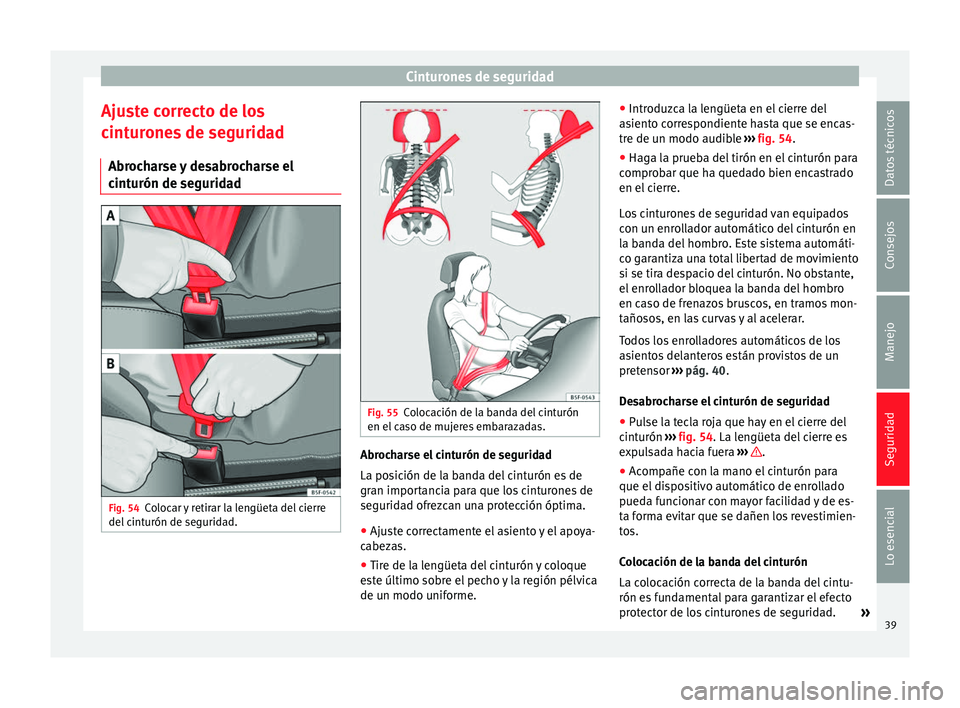

Seat Ibiza SC 2014 Manual de instrucciones (in Spanish)

Cinturones de seguridad
Ajuste correcto de los
cinturones de seguridad Abrocharse y desabrocharse el
cinturón de seguridad Fig. 54
Colocar y retirar la lengüeta del cierre
del cinturón de seguridad. Fig. 55
Colocación de la banda del cinturón
en el caso de mujeres embarazadas. Abrocharse el cinturón de seguridad
La posición de la banda del cinturón es de
gran importancia para que los cinturones de
seguridad ofrezcan una protección óptima.
● Ajuste correctamente el asiento y el apoya-
cabezas.
● Tire de la lengüeta del cinturón y coloque
este último sobre el pecho y la región pélvica
de un modo uniforme. ●
Introduzca la lengüeta en el cierre del
asiento correspondiente hasta que se encas-
tre de un modo audible ››› fig. 54 .
● Hag a l
a prueba del tirón en el cinturón para
comprobar que ha quedado bien encastrado
en el cierre.
Los cinturones de seguridad van equipados
con un enrollador automático del cinturón en
la banda del hombro. Este sistema automáti-
co garantiza una total libertad de movimiento
si se tira despacio del cinturón. No obstante,
el enrollador bloquea la banda del hombro
en caso de frenazos bruscos, en tramos mon-
tañosos, en las curvas y al acelerar.
Todos los enrolladores automáticos de los
asientos delanteros están provistos de un
pretensor ››› pág. 40.
De

sabrocharse el cinturón de seguridad
● Pulse la tecla roja que hay en el cierre del
cinturón ››› fig. 54. La lengüeta del cierre es
exp

ulsada hacia fuera ››› .
● Acompañe con la mano el cinturón para
que el dispositivo automático de enrollado
pueda funcionar con mayor facilidad y de es-
ta forma evitar que se dañen los revestimien-
tos.
Colocación de la banda del cinturón
La colocación correcta de la banda del cintu-
rón es fundamental para garantizar el efecto
protector de los cinturones de seguridad. »
39
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Seguridad

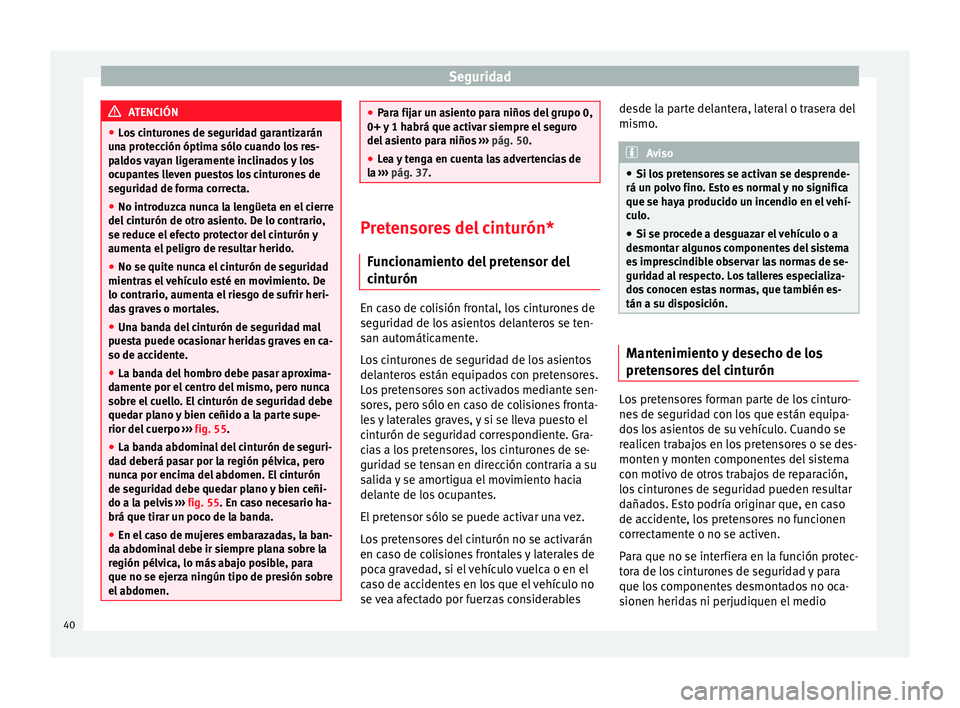

ATENCIÓN
● Los cinturones de seguridad garantizarán
una protección óptima sólo cuando los res-
paldos vayan ligeramente inclinados y los
ocupantes lleven puestos los cinturones de
seguridad de forma correcta.
● No introduzca nunca la lengüeta en el cierre
del cinturón de otro asiento. De lo contrario,
se reduce el efecto protector del cinturón y
aumenta el peligro de resultar herido.
● No se quite nunca el cinturón de seguridad
mientras el vehículo esté en movimiento. De
lo contrario, aumenta el riesgo de sufrir heri-
das graves o mortales.
● Una banda del cinturón de seguridad mal
puesta puede ocasionar heridas graves en ca-
so de accidente.
● La banda del hombro debe pasar aproxima-
damente por el centro del mismo, pero nunca
sobre el cuello. El cinturón de seguridad debe
quedar plano y bien ceñido a la parte supe-
rior del cuerpo ››› fig. 55.
● La b and
a abdominal del cinturón de seguri-
dad deberá pasar por la región pélvica, pero
nunca por encima del abdomen. El cinturón
de seguridad debe quedar plano y bien ceñi-
do a la pelvis ››› fig. 55. En caso necesario ha-
brá que tirar u

n poco de la banda.
● En el caso de mujeres embarazadas, la ban-
da abdominal debe ir siempre plana sobre la
región pélvica, lo más abajo posible, para
que no se ejerza ningún tipo de presión sobre
el abdomen. ●
Para fijar un asiento para niños del grupo 0,
0+ y 1 habrá que activar siempre el seguro
del asiento para niños ››› pág. 50.
● Le

a y tenga en cuenta las advertencias de
la ››› pág. 37. Pretensores del cinturón*
Funcionamiento del pretensor del
cinturón En caso de colisión frontal, los cinturones de
seguridad de los asientos delanteros se ten-
san automáticamente.
Los cinturones de seguridad de los asientos
delanteros están equipados con pretensores.
Los pretensores son activados mediante sen-
sores, pero sólo en caso de colisiones fronta-
les y laterales graves, y si se lleva puesto el
cinturón de seguridad correspondiente. Gra-
cias a los pretensores, los cinturones de se-
guridad se tensan en dirección contraria a su
salida y se amortigua el movimiento hacia
delante de los ocupantes.
El pretensor sólo se puede activar una vez.
Los pretensores del cinturón no se activarán
en caso de colisiones frontales y laterales de
poca gravedad, si el vehículo vuelca o en el
caso de accidentes en los que el vehículo no
se vea afectado por fuerzas considerablesdesde la parte delantera, lateral o trasera del
mismo. Aviso
● Si los pretensores se activan se desprende-
rá un polvo fino. Esto es normal y no significa
que se haya producido un incendio en el vehí-
culo.
● Si se procede a desguazar el vehículo o a
desmontar algunos componentes del sistema
es imprescindible observar las normas de se-
guridad al respecto. Los talleres especializa-
dos conocen estas normas, que también es-
tán a su disposición. Mantenimiento y desecho de los
pretensores del cinturón
Los pretensores forman parte de los cinturo-
nes de seguridad con los que están equipa-
dos los asientos de su vehículo. Cuando se
realicen trabajos en los pretensores o se des-
monten y monten componentes del sistema
con motivo de otros trabajos de reparación,
los cinturones de seguridad pueden resultar
dañados. Esto podría originar que, en caso
de accidente, los pretensores no funcionen
correctamente o no se activen.
Para que no se interfiera en la función protec-
tora de los cinturones de seguridad y para
que los componentes desmontados no oca-
sionen heridas ni perjudiquen el medio
40

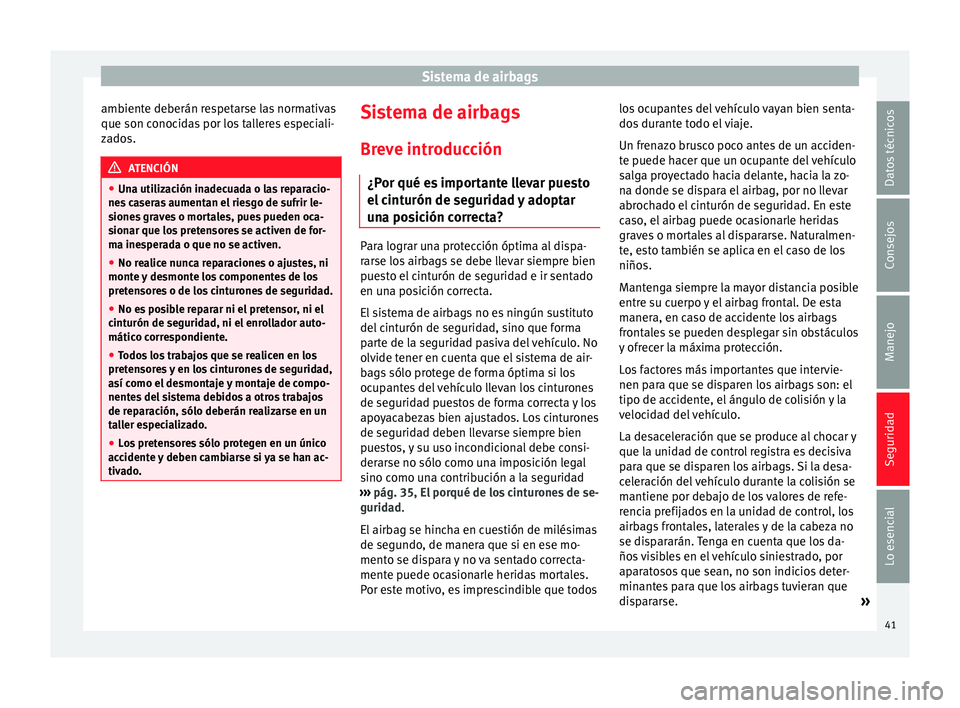

Sistema de airbags
ambiente deberán respetarse las normativas
que son conocidas por los talleres especiali-
zados. ATENCIÓN
● Una utilización inadecuada o las reparacio-
nes caseras aumentan el riesgo de sufrir le-
siones graves o mortales, pues pueden oca-
sionar que los pretensores se activen de for-
ma inesperada o que no se activen.
● No realice nunca reparaciones o ajustes, ni
monte y desmonte los componentes de los
pretensores o de los cinturones de seguridad.
● No es posible reparar ni el pretensor, ni el
cinturón de seguridad, ni el enrollador auto-
mático correspondiente.
● Todos los trabajos que se realicen en los
pretensores y en los cinturones de seguridad,
así como el desmontaje y montaje de compo-
nentes del sistema debidos a otros trabajos
de reparación, sólo deberán realizarse en un
taller especializado.
● Los pretensores sólo protegen en un único
accidente y deben cambiarse si ya se han ac-
tivado. Sistema de airbags
Breve introducción ¿Por qué es importante llevar puesto
el cinturón de seguridad y adoptar
una posición correcta? Para lograr una protección óptima al dispa-
rarse los airbags se debe llevar siempre bien
puesto el cinturón de seguridad e ir sentado
en una posición correcta.
El sistema de airbags no es ningún sustituto
del cinturón de seguridad, sino que forma
parte de la seguridad pasiva del vehículo. No
olvide tener en cuenta que el sistema de air-
bags sólo protege de forma óptima si los
ocupantes del vehículo llevan los cinturones
de seguridad puestos de forma correcta y los
apoyacabezas bien ajustados. Los cinturones
de seguridad deben llevarse siempre bien
puestos, y su uso incondicional debe consi-
derarse no sólo como una imposición legal
sino como una contribución a la seguridad
››› pág. 35, El porqué de los cinturones de se-
guridad .
El airb
ag se hincha en cuestión de milésimas
de segundo, de manera que si en ese mo-
mento se dispara y no va sentado correcta-
mente puede ocasionarle heridas mortales.
Por este motivo, es imprescindible que todos los ocupantes del vehículo vayan bien senta-
dos durante todo el viaje.
Un frenazo brusco poco antes de un acciden-
te puede hacer que un ocupante del vehículo
salga proyectado hacia delante, hacia la zo-
na donde se dispara el airbag, por no llevar
abrochado el cinturón de seguridad. En este
caso, el airbag puede ocasionarle heridas
graves o mortales al dispararse. Naturalmen-
te, esto también se aplica en el caso de los
niños.
Mantenga siempre la mayor distancia posible
entre su cuerpo y el airbag frontal. De esta
manera, en caso de accidente los airbags
frontales se pueden desplegar sin obstáculos
y ofrecer la máxima protección.
Los factores más importantes que intervie-
nen para que se disparen los airbags son: el
tipo de accidente, el ángulo de colisión y la
velocidad del vehículo.
La desaceleración que se produce al chocar y
que la unidad de control registra es decisiva
para que se disparen los airbags. Si la desa-
celeración del vehículo durante la colisión se
mantiene por debajo de los valores de refe-
rencia prefijados en la unidad de control, los
airbags frontales, laterales y de la cabeza no
se dispararán. Tenga en cuenta que los da-
ños visibles en el vehículo siniestrado, por
aparatosos que sean, no son indicios deter-
minantes para que los airbags tuvieran que
dispararse.
»
41
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Seguridad

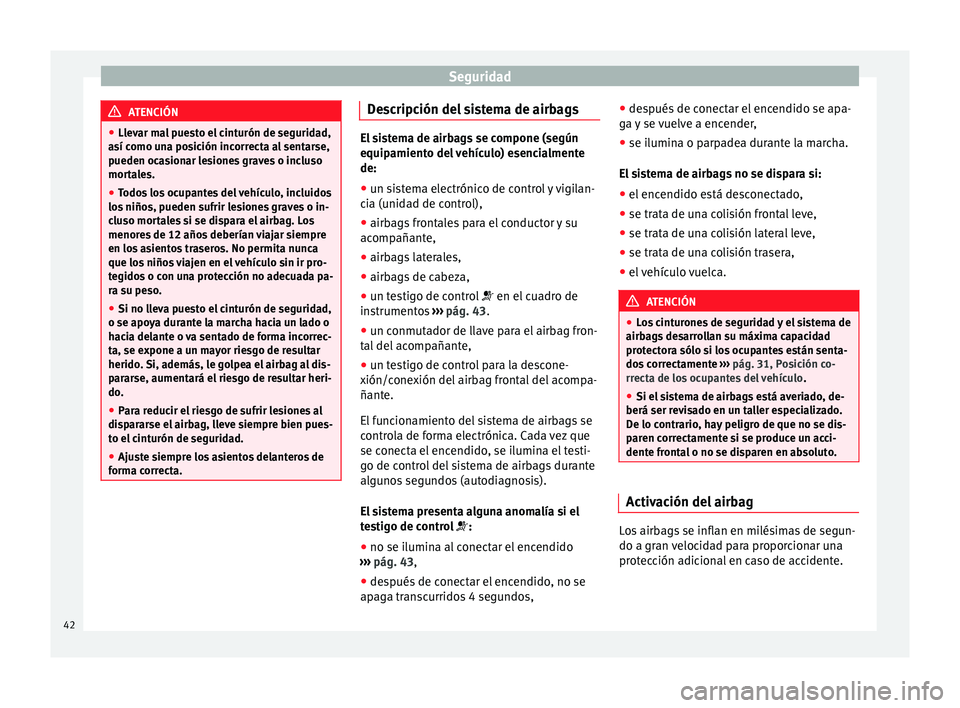

ATENCIÓN
● Llevar mal puesto el cinturón de seguridad,
así como una posición incorrecta al sentarse,
pueden ocasionar lesiones graves o incluso
mortales.
● Todos los ocupantes del vehículo, incluidos
los niños, pueden sufrir lesiones graves o in-
cluso mortales si se dispara el airbag. Los
menores de 12 años deberían viajar siempre
en los asientos traseros. No permita nunca
que los niños viajen en el vehículo sin ir pro-
tegidos o con una protección no adecuada pa-
ra su peso.
● Si no lleva puesto el cinturón de seguridad,
o se apoya durante la marcha hacia un lado o
hacia delante o va sentado de forma incorrec-
ta, se expone a un mayor riesgo de resultar
herido. Si, además, le golpea el airbag al dis-
pararse, aumentará el riesgo de resultar heri-
do.
● Para reducir el riesgo de sufrir lesiones al
dispararse el airbag, lleve siempre bien pues-
to el cinturón de seguridad.
● Ajuste siempre los asientos delanteros de
forma correcta. Descripción del sistema de airbags
El sistema de airbags se compone (según
equipamiento del vehículo) esencialmente
de:
● un sistema electrónico de control y vigilan-
cia (unidad de control),
● airbags frontales para el conductor y su
acompañante,
● airbags laterales,
● airbags de cabeza,
● un testigo de control  en el cuadro de
instrumentos ›››
pág. 43 .
● un c
onmutador de llave para el airbag fron-
tal del acompañante,
● un testigo de control para la descone-
xión/conexión del airbag frontal del acompa-
ñante.
El funcionamiento del sistema de airbags se
controla de forma electrónica. Cada vez que
se conecta el encendido, se ilumina el testi-
go de control del sistema de airbags durante
algunos segundos (autodiagnosis).
El sistema presenta alguna anomalía si el
testigo de control :
● no se ilumina al conectar el encendido
››› pág. 43
,
● después de conectar el encendido, no se
apaga transcurridos 4 segundos, ●
después de conectar el encendido se apa-
ga y se vuelve a encender,
● se ilumina o parpadea durante la marcha.
El sistema de airbags no se dispara si:
● el encendido está desconectado,
● se trata de una colisión frontal leve,
● se trata de una colisión lateral leve,
● se trata de una colisión trasera,
● el vehículo vuelca. ATENCIÓN
● Los cinturones de seguridad y el sistema de
airbags desarrollan su máxima capacidad
protectora sólo si los ocupantes están senta-
dos correctamente ››› pág. 31, Posición co-
rrecta de los ocupantes del vehículo .
● Si el sistema de airbags está averiado, de-
berá ser revisado en un taller especializado.
De lo contrario, hay peligro de que no se dis-
paren correctamente si se produce un acci-
dente frontal o no se disparen en absoluto. Activación del airbag
Los airbags se inflan en milésimas de segun-
do a gran velocidad para proporcionar una
protección adicional en caso de accidente.
42

Sistema de airbags

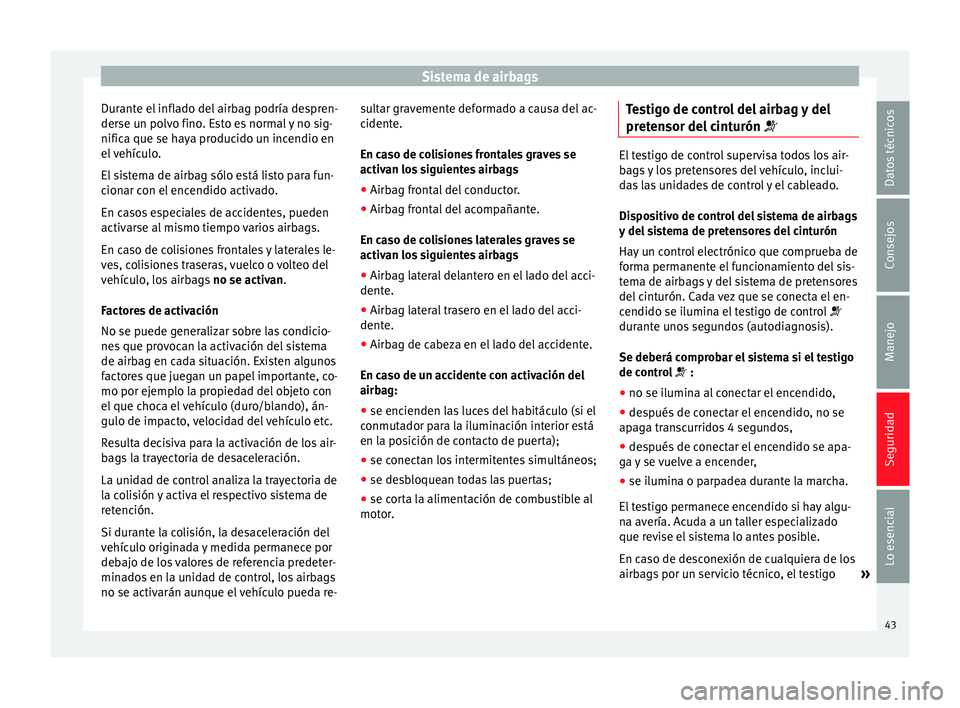

Durante el inflado del airbag podría despren-
derse un polvo fino. Esto es normal y no sig-
nifica que se haya producido un incendio en
el vehículo.
El sistema de airbag sólo está listo para fun-
cionar con el encendido activado.
En casos especiales de accidentes, pueden
activarse al mismo tiempo varios airbags.
En caso de colisiones frontales y laterales le-
ves, colisiones traseras, vuelco o volteo del
vehículo, los airbags no se activan.
F act
ores de activación
No se puede generalizar sobre las condicio-
nes que provocan la activación del sistema
de airbag en cada situación. Existen algunos
factores que juegan un papel importante, co-
mo por ejemplo la propiedad del objeto con
el que choca el vehículo (duro/blando), án-
gulo de impacto, velocidad del vehículo etc.
Resulta decisiva para la activación de los air-
bags la trayectoria de desaceleración.
La unidad de control analiza la trayectoria de
la colisión y activa el respectivo sistema de
retención.
Si durante la colisión, la desaceleración del
vehículo originada y medida permanece por
debajo de los valores de referencia predeter-
minados en la unidad de control, los airbags
no se activarán aunque el vehículo pueda re- sultar gravemente deformado a causa del ac-
cidente.
En caso de colisiones frontales graves se
activan los siguientes airbags
●
Airbag frontal del conductor.
● Airbag frontal del acompañante.
En caso de colisiones laterales graves se
activan los siguientes airbags
● Airbag lateral delantero en el lado del acci-
dente.
● Airbag lateral trasero en el lado del acci-
dente.
● Airbag de cabeza en el lado del accidente.
En caso de un accidente con activación del
airbag:
● se encienden las luces del habitáculo (si el
conmutador para la iluminación interior está
en la posición de contacto de puerta);
● se conectan los intermitentes simultáneos;
● se desbloquean todas las puertas;
● se corta la alimentación de combustible al
motor. Testigo de control del airbag y del
pretensor del cinturón
 El testigo de control supervisa todos los air-
bags y los pretensores del vehículo, inclui-
das las unidades de control y el cableado.
Dispositivo de control del sistema de airbags
y del sistema de pretensores del cinturón
Hay un control electrónico que comprueba de
forma permanente el funcionamiento del sis-
tema de airbags y del sistema de pretensores
del cinturón. Cada vez que se conecta el en-
cendido se ilumina el testigo de control

durante unos segundos (autodiagnosis).
Se deberá comprobar el sistema si el testigo
de control  :
● no se ilumina al conectar el encendido,
● después de conectar el encendido, no se
apaga transcurridos 4 segundos,
● después de conectar el encendido se apa-
ga y se vuelve a encender,
● se ilumina o parpadea durante la marcha.
El testigo permanece encendido si hay algu-
na avería. Acuda a un taller especializado
que revise el sistema lo antes posible.
En caso de desconexión de cualquiera de los
airbags por un servicio técnico, el testigo »
43
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Seguridad

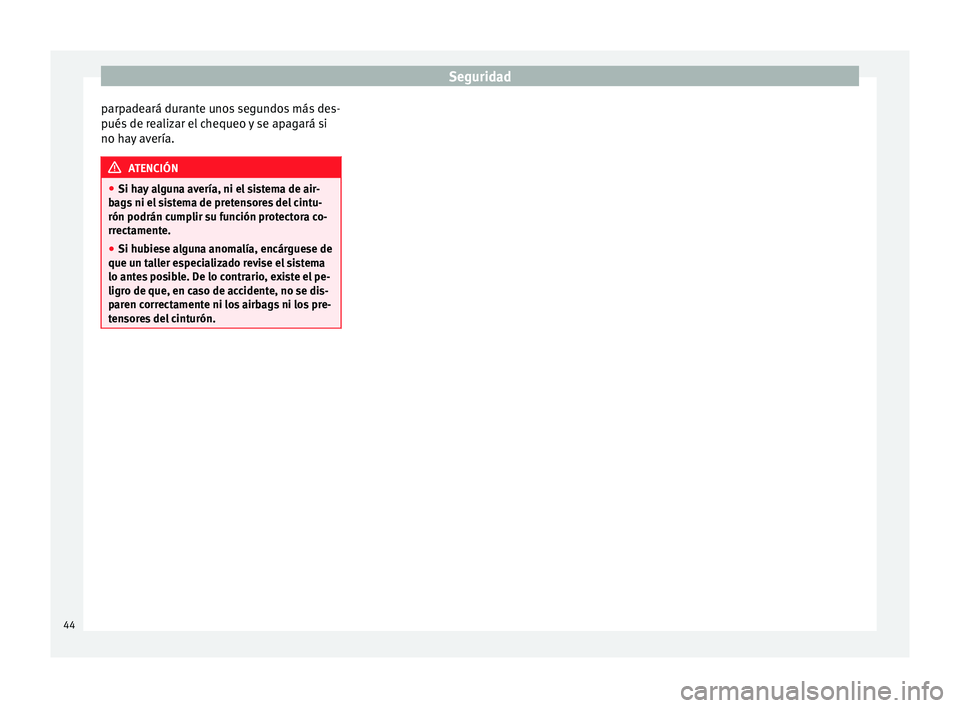

parpadeará durante unos segundos más des-
pués de realizar el chequeo y se apagará si
no hay avería. ATENCIÓN
● Si hay alguna avería, ni el sistema de air-
bags ni el sistema de pretensores del cintu-
rón podrán cumplir su función protectora co-
rrectamente.
● Si hubiese alguna anomalía, encárguese de
que un taller especializado revise el sistema
lo antes posible. De lo contrario, existe el pe-
ligro de que, en caso de accidente, no se dis-
paren correctamente ni los airbags ni los pre-
tensores del cinturón. 44

Sistema de airbags

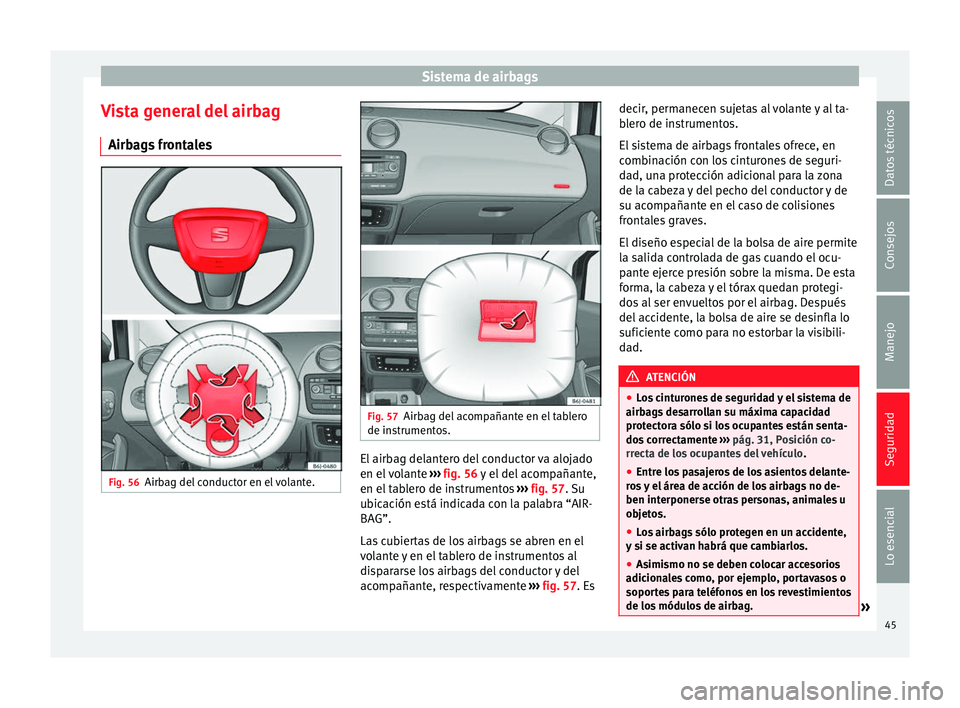

Vista general del airbag Airbags frontales Fig. 56
Airbag del conductor en el volante. Fig. 57
Airbag del acompañante en el tablero
de instrumentos. El airbag delantero del conductor va alojado
en el volante
››› fig. 56 y el del acompañante,
en el t
ablero de instrumentos ››› fig. 57. Su
ubicación está indicada con la palabra “AIR-
BAG”.
Las cubiertas de los airbags se abren en el
volante y en el tablero de instrumentos al
dispararse los airbags del conductor y del
acompañante, respectivamente ››› fig. 57. Es decir
, permanecen sujetas al volante y al ta-
blero de instrumentos.
El sistema de airbags frontales ofrece, en
combinación con los cinturones de seguri-
dad, una protección adicional para la zona
de la cabeza y del pecho del conductor y de
su acompañante en el caso de colisiones
frontales graves.
El diseño especial de la bolsa de aire permite
la salida controlada de gas cuando el ocu-
pante ejerce presión sobre la misma. De esta
forma, la cabeza y el tórax quedan protegi-
dos al ser envueltos por el airbag. Después
del accidente, la bolsa de aire se desinfla lo
suficiente como para no estorbar la visibili-
dad. ATENCIÓN
● Los cinturones de seguridad y el sistema de
airbags desarrollan su máxima capacidad
protectora sólo si los ocupantes están senta-
dos correctamente ››› pág. 31, Posición co-
rrecta de los ocupantes del vehículo .
● Entre los pasajeros de los asientos delante-
ros y el área de acción de los airbags no de-
ben interponerse otras personas, animales u
objetos.
● Los airbags sólo protegen en un accidente,
y si se activan habrá que cambiarlos.
● Asimismo no se deben colocar accesorios
adicionales como, por ejemplo, portavasos o
soportes para teléfonos en los revestimientos
de los módulos de airbag. » 45
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Seguridad
●

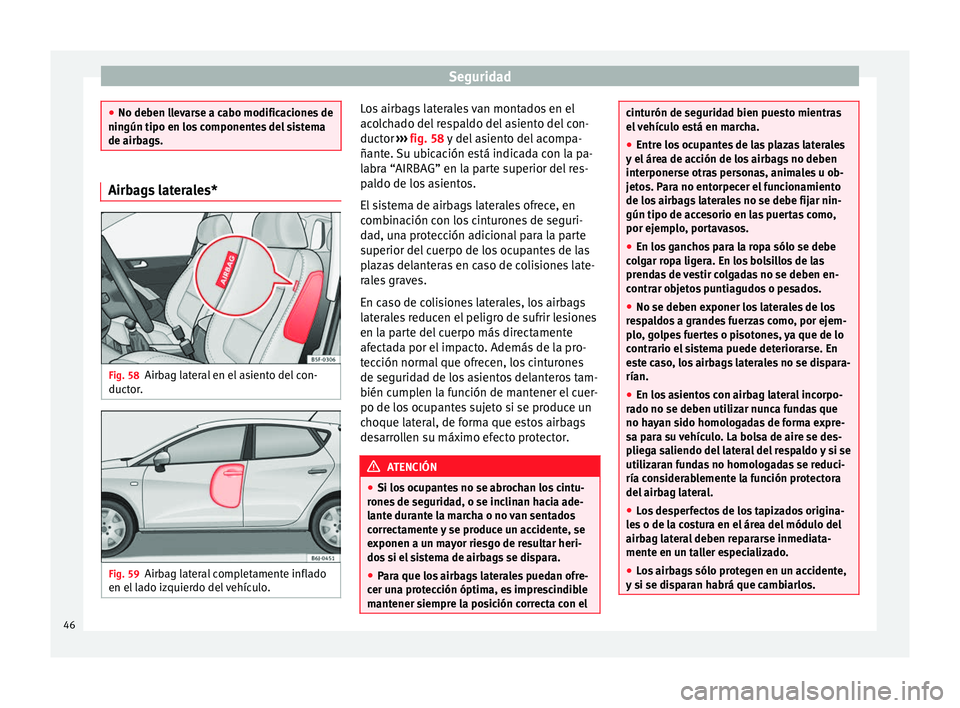

No deben llevarse a cabo modificaciones de
ningún tipo en los componentes del sistema
de airbags. Airbags laterales*
Fig. 58
Airbag lateral en el asiento del con-
ductor. Fig. 59
Airbag lateral completamente inflado
en el lado izquierdo del vehículo. Los airbags laterales van montados en el
acolchado del respaldo del asiento del con-
ductor
››› fig. 58 y del asiento del acompa-
ñant e.
Su ubicación está indicada con la pa-
labra “AIRBAG” en la parte superior del res-
paldo de los asientos.
El sistema de airbags laterales ofrece, en
combinación con los cinturones de seguri-
dad, una protección adicional para la parte
superior del cuerpo de los ocupantes de las
plazas delanteras en caso de colisiones late-
rales graves.
En caso de colisiones laterales, los airbags
laterales reducen el peligro de sufrir lesiones
en la parte del cuerpo más directamente
afectada por el impacto. Además de la pro-
tección normal que ofrecen, los cinturones
de seguridad de los asientos delanteros tam-
bién cumplen la función de mantener el cuer-
po de los ocupantes sujeto si se produce un
choque lateral, de forma que estos airbags
desarrollen su máximo efecto protector. ATENCIÓN
● Si los ocupantes no se abrochan los cintu-
rones de seguridad, o se inclinan hacia ade-
lante durante la marcha o no van sentados
correctamente y se produce un accidente, se
exponen a un mayor riesgo de resultar heri-
dos si el sistema de airbags se dispara.
● Para que los airbags laterales puedan ofre-
cer una protección óptima, es imprescindible
mantener siempre la posición correcta con el cinturón de seguridad bien puesto mientras
el vehículo está en marcha.
●
Entre los ocupantes de las plazas laterales
y el área de acción de los airbags no deben
interponerse otras personas, animales u ob-
jetos. Para no entorpecer el funcionamiento
de los airbags laterales no se debe fijar nin-
gún tipo de accesorio en las puertas como,
por ejemplo, portavasos.
● En los ganchos para la ropa sólo se debe
colgar ropa ligera. En los bolsillos de las
prendas de vestir colgadas no se deben en-
contrar objetos puntiagudos o pesados.
● No se deben exponer los laterales de los
respaldos a grandes fuerzas como, por ejem-
plo, golpes fuertes o pisotones, ya que de lo
contrario el sistema puede deteriorarse. En
este caso, los airbags laterales no se dispara-
rían.
● En los asientos con airbag lateral incorpo-
rado no se deben utilizar nunca fundas que
no hayan sido homologadas de forma expre-
sa para su vehículo. La bolsa de aire se des-
pliega saliendo del lateral del respaldo y si se
utilizaran fundas no homologadas se reduci-
ría considerablemente la función protectora
del airbag lateral.
● Los desperfectos de los tapizados origina-
les o de la costura en el área del módulo del
airbag lateral deben repararse inmediata-
mente en un taller especializado.
● Los airbags sólo protegen en un accidente,
y si se disparan habrá que cambiarlos. 46

Sistema de airbags
●

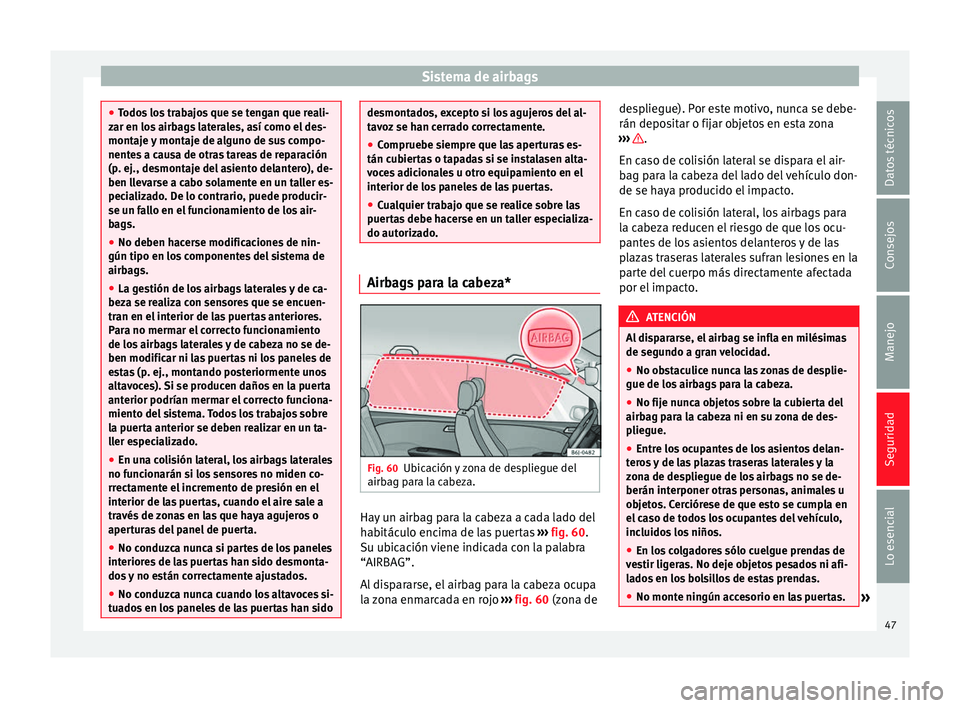

Todos los trabajos que se tengan que reali-
zar en los airbags laterales, así como el des-
montaje y montaje de alguno de sus compo-
nentes a causa de otras tareas de reparación
(p. ej., desmontaje del asiento delantero), de-
ben llevarse a cabo solamente en un taller es-
pecializado. De lo contrario, puede producir-
se un fallo en el funcionamiento de los air-
bags.
● No deben hacerse modificaciones de nin-
gún tipo en los componentes del sistema de
airbags.
● La gestión de los airbags laterales y de ca-
beza se realiza con sensores que se encuen-
tran en el interior de las puertas anteriores.
Para no mermar el correcto funcionamiento
de los airbags laterales y de cabeza no se de-
ben modificar ni las puertas ni los paneles de
estas (p. ej., montando posteriormente unos
altavoces). Si se producen daños en la puerta
anterior podrían mermar el correcto funciona-
miento del sistema. Todos los trabajos sobre
la puerta anterior se deben realizar en un ta-
ller especializado.
● En una colisión lateral, los airbags laterales
no funcionarán si los sensores no miden co-
rrectamente el incremento de presión en el
interior de las puertas, cuando el aire sale a
través de zonas en las que haya agujeros o
aperturas del panel de puerta.
● No conduzca nunca si partes de los paneles
interiores de las puertas han sido desmonta-
dos y no están correctamente ajustados.
● No conduzca nunca cuando los altavoces si-
tuados en los paneles de las puertas han sido desmontados, excepto si los agujeros del al-
tavoz se han cerrado correctamente.
●
Compruebe siempre que las aperturas es-
tán cubiertas o tapadas si se instalasen alta-
voces adicionales u otro equipamiento en el
interior de los paneles de las puertas.
● Cualquier trabajo que se realice sobre las
puertas debe hacerse en un taller especializa-
do autorizado. Airbags para la cabeza*
Fig. 60
Ubicación y zona de despliegue del
airbag para la cabeza. Hay un airbag para la cabeza a cada lado del
habitáculo encima de las puertas
››› fig. 60 .
S u ub
icación viene indicada con la palabra
“AIRBAG”.
Al dispararse, el airbag para la cabeza ocupa
la zona enmarcada en rojo ››› fig. 60 (zona de des
pliegue). Por este motivo, nunca se debe-
rán depositar o fijar objetos en esta zona
››› .
En caso de colisión lateral se dispara el air-
bag para la cabeza del lado del vehículo don-
de se haya producido el impacto.
En caso de colisión lateral, los airbags para
la cabeza reducen el riesgo de que los ocu-
pantes de los asientos delanteros y de las
plazas traseras laterales sufran lesiones en la
parte del cuerpo más directamente afectada
por el impacto. ATENCIÓN
Al dispararse, el airbag se infla en milésimas
de segundo a gran velocidad.
● No obstaculice nunca las zonas de desplie-
gue de los airbags para la cabeza.
● No fije nunca objetos sobre la cubierta del
airbag para la cabeza ni en su zona de des-
pliegue.
● Entre los ocupantes de los asientos delan-
teros y de las plazas traseras laterales y la
zona de despliegue de los airbags no se de-
berán interponer otras personas, animales u
objetos. Cerciórese de que esto se cumpla en
el caso de todos los ocupantes del vehículo,
incluidos los niños.
● En los colgadores sólo cuelgue prendas de
vestir ligeras. No deje objetos pesados ni afi-
lados en los bolsillos de estas prendas.
● No monte ningún accesorio en las puertas.
» 47
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Seguridad
●

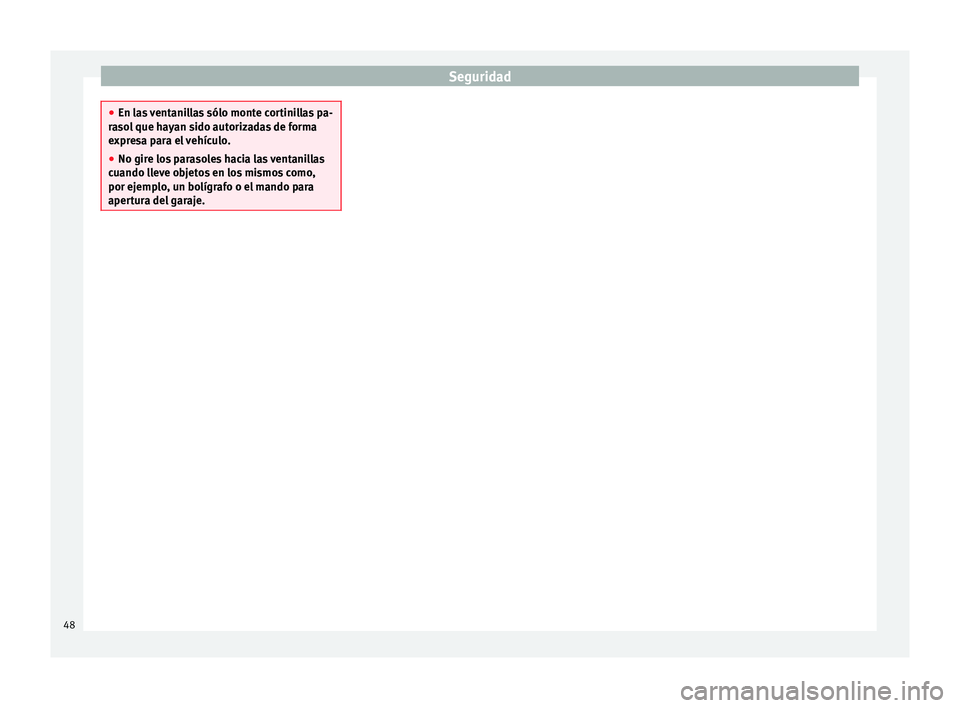

En las ventanillas sólo monte cortinillas pa-
rasol que hayan sido autorizadas de forma
expresa para el vehículo.
● No gire los parasoles hacia las ventanillas
cuando lleve objetos en los mismos como,
por ejemplo, un bolígrafo o el mando para
apertura del garaje. 48
