Seat Ibiza SC 2014 Manual de instrucciones (in Spanish)
Manufacturer: SEAT, Model Year: 2014, Model line: Ibiza SC, Model: Seat Ibiza SC 2014Pages: 256, tamaño PDF: 4.98 MB
Page 51 of 256

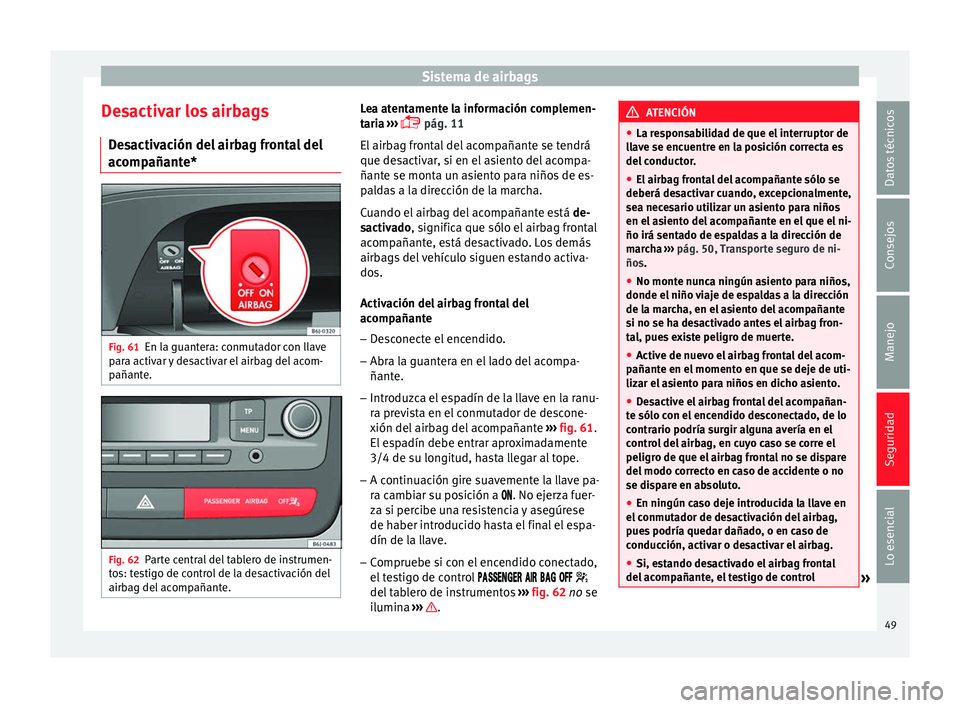

Sistema de airbags
Desactivar los airbags Desactivación del airbag frontal del
acompañante* Fig. 61
En la guantera: conmutador con llave
para activar y desactivar el airbag del acom-
pañante. Fig. 62
Parte central del tablero de instrumen-
tos: testigo de control de la desactivación del
airbag del acompañante. Lea atentamente la información complemen-
taria
›
››
pág. 11
El
airbag frontal del acompañante se tendrá
que desactivar, si en el asiento del acompa-
ñante se monta un asiento para niños de es-
paldas a la dirección de la marcha.
Cuando el airbag del acompañante está de-
sactivado, significa que sólo el airbag frontal
acomp
añante, está desactivado. Los demás
airbags del vehículo siguen estando activa-
dos.
Activación del airbag frontal del
acompañante
– Desconecte el encendido.
– Abra la guantera en el lado del acompa-
ñante.
– Introduzca el espadín de la llave en la ranu-
ra prevista en el conmutador de descone-
xión del airbag del acompañante ››› fig. 61.
El e
spadín debe entrar aproximadamente
3/4 de su longitud, hasta llegar al tope.
– A continuación gire suavemente la llave pa-
ra cambiar su posición a . No ejerza fuer-
za si percibe una resistencia y asegúrese
de haber introducido hasta el final el espa-
dín de la llave.
– Compruebe si con el encendido conectado,
el testigo de control
del tablero de instrumentos ››› fig. 62 no
se
ilumina ››› . ATENCIÓN
● La responsabilidad de que el interruptor de
llave se encuentre en la posición correcta es
del conductor.
● El airbag frontal del acompañante sólo se
deberá desactivar cuando, excepcionalmente,
sea necesario utilizar un asiento para niños
en el asiento del acompañante en el que el ni-
ño irá sentado de espaldas a la dirección de
marcha ››› pág. 50, Transporte seguro de ni-
ños.
● No mont e nu
nca ningún asiento para niños,
donde el niño viaje de espaldas a la dirección
de la marcha, en el asiento del acompañante
si no se ha desactivado antes el airbag fron-
tal, pues existe peligro de muerte.
● Active de nuevo el airbag frontal del acom-
pañante en el momento en que se deje de uti-
lizar el asiento para niños en dicho asiento.
● Desactive el airbag frontal del acompañan-
te sólo con el encendido desconectado, de lo
contrario podría surgir alguna avería en el
control del airbag, en cuyo caso se corre el
peligro de que el airbag frontal no se dispare
del modo correcto en caso de accidente o no
se dispare en absoluto.
● En ningún caso deje introducida la llave en
el conmutador de desactivación del airbag,
pues podría quedar dañado, o en caso de
conducción, activar o desactivar el airbag.
● Si, estando desactivado el airbag frontal
del acompañante, el testigo de control » 49
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

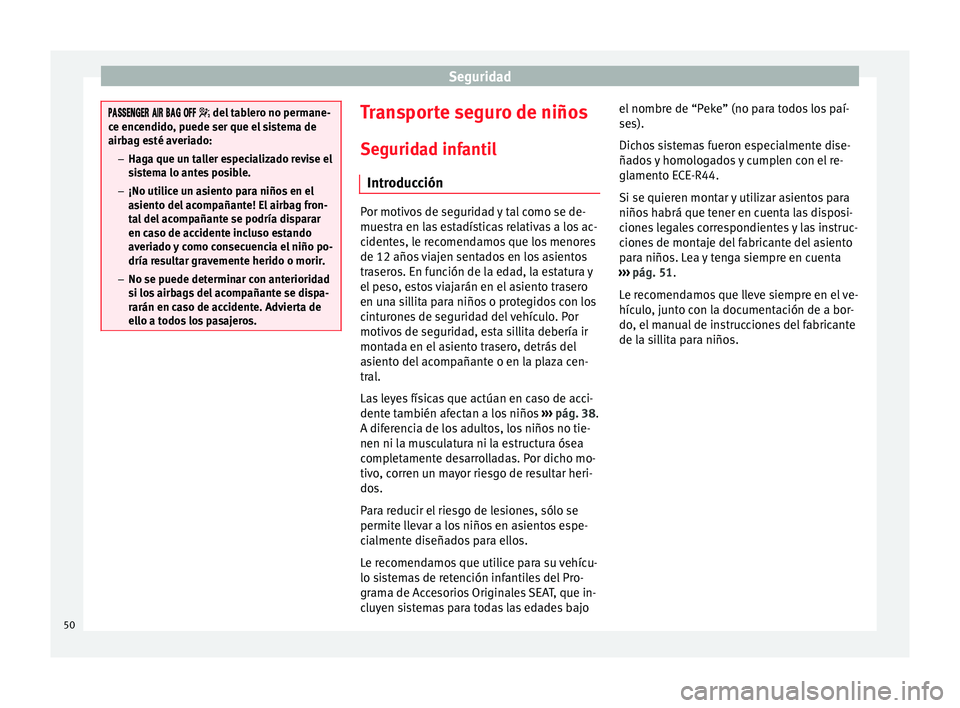

Page 52 of 256
Seguridad
del tablero no permane-
ce encendido, puede ser que el sistema de
airbag esté averiado:
– Haga que un taller especializado revise el
sistema lo antes posible.
– ¡No utilice un asiento para niños en el
asiento del acompañante! El airbag fron-
tal del acompañante se podría disparar
en caso de accidente incluso estando
averiado y como consecuencia el niño po-
dría resultar gravemente herido o morir.
– No se puede determinar con anterioridad
si los airbags del acompañante se dispa-
rarán en caso de accidente. Advierta de
ello a todos los pasajeros. Transporte seguro de niños
Seguridad infantil Introducción Por motivos de seguridad y tal como se de-
muestra en las estadísticas relativas a los ac-
cidentes, le recomendamos que los menores
de 12 años viajen sentados en los asientos
traseros. En función de la edad, la estatura y
el peso, estos viajarán en el asiento trasero
en una sillita para niños o protegidos con los
cinturones de seguridad del vehículo. Por
motivos de seguridad, esta sillita debería ir
montada en el asiento trasero, detrás del
asiento del acompañante o en la plaza cen-
tral.
Las leyes físicas que actúan en caso de acci-
dente también afectan a los niños
›››
pág. 38 .
A dif er
encia de los adultos, los niños no tie-
nen ni la musculatura ni la estructura ósea
completamente desarrolladas. Por dicho mo-
tivo, corren un mayor riesgo de resultar heri-
dos.
Para reducir el riesgo de lesiones, sólo se
permite llevar a los niños en asientos espe-
cialmente diseñados para ellos.
Le recomendamos que utilice para su vehícu-
lo sistemas de retención infantiles del Pro-
grama de Accesorios Originales SEAT, que in-
cluyen sistemas para todas las edades bajo el nombre de “Peke” (no para todos los paí-
ses).
Dichos sistemas fueron especialmente dise-
ñados y homologados y cumplen con el re-
glamento ECE-R44.
Si se quieren montar y utilizar asientos para
niños habrá que tener en cuenta las disposi-
ciones legales correspondientes y las instruc-
ciones de montaje del fabricante del asiento
para niños. Lea y tenga siempre en cuenta
››› pág. 51.
Le r
ecomendamos que lleve siempre en el ve-
hículo, junto con la documentación de a bor-
do, el manual de instrucciones del fabricante
de la sillita para niños.
50
Page 53 of 256

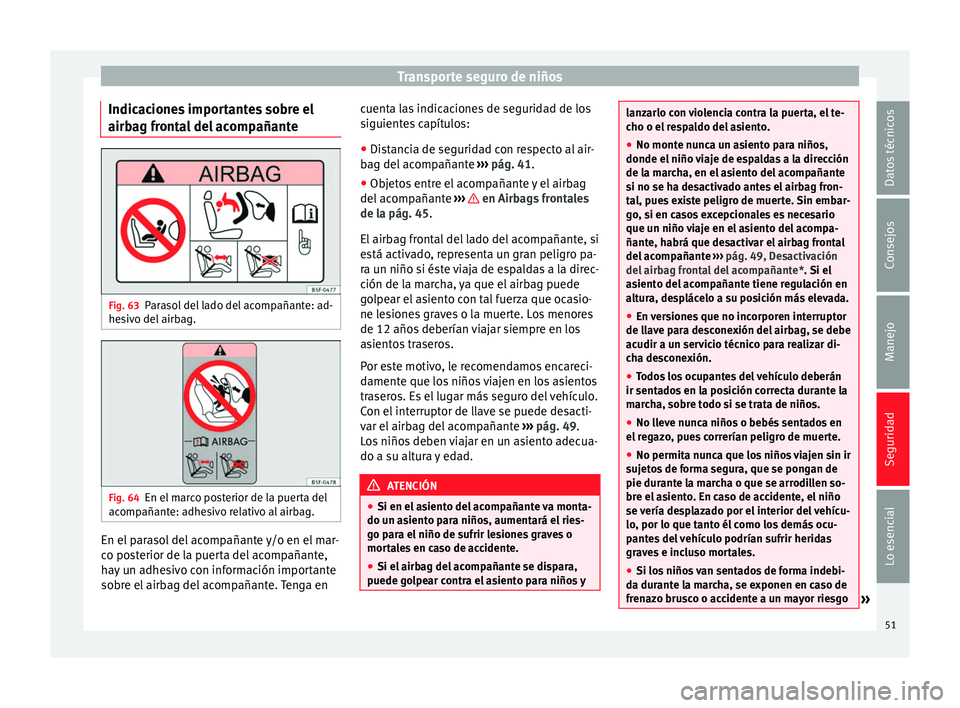

Transporte seguro de niños
Indicaciones importantes sobre el
airbag frontal del acompañante Fig. 63
Parasol del lado del acompañante: ad-
hesivo del airbag. Fig. 64
En el marco posterior de la puerta del
acompañante: adhesivo relativo al airbag. En el parasol del acompañante y/o en el mar-
co posterior de la puerta del acompañante,
hay un adhesivo con información importante
sobre el airbag del acompañante. Tenga en cuenta las indicaciones de seguridad de los
siguientes capítulos:
●
Distancia de seguridad con respecto al air-
bag del acompañante ››› pág. 41 .
● Ob
jetos entre el acompañante y el airbag
del acompañante ››› en Airbags frontales
de la pág. 45 .
El airb
ag frontal del lado del acompañante, si
está activado, representa un gran peligro pa-
ra un niño si éste viaja de espaldas a la direc-
ción de la marcha, ya que el airbag puede
golpear el asiento con tal fuerza que ocasio-
ne lesiones graves o la muerte. Los menores
de 12 años deberían viajar siempre en los
asientos traseros.
Por este motivo, le recomendamos encareci-
damente que los niños viajen en los asientos
traseros. Es el lugar más seguro del vehículo.
Con el interruptor de llave se puede desacti-
var el airbag del acompañante ››› pág. 49.
Lo
s niños deben viajar en un asiento adecua-
do a su altura y edad. ATENCIÓN
● Si en el asiento del acompañante va monta-
do un asiento para niños, aumentará el ries-
go para el niño de sufrir lesiones graves o
mortales en caso de accidente.
● Si el airbag del acompañante se dispara,
puede golpear contra el asiento para niños y lanzarlo con violencia contra la puerta, el te-
cho o el respaldo del asiento.
●
No monte nunca un asiento para niños,
donde el niño viaje de espaldas a la dirección
de la marcha, en el asiento del acompañante
si no se ha desactivado antes el airbag fron-
tal, pues existe peligro de muerte. Sin embar-
go, si en casos excepcionales es necesario
que un niño viaje en el asiento del acompa-
ñante, habrá que desactivar el airbag frontal
del acompañante ››› pág. 49, Desactivación
del airbag frontal del acompañante*. Si el
asiento del acompañante tiene regulación en
altura, desplácelo a su posición más elevada.
● En versiones que no incorporen interruptor
de llave para desconexión del airbag, se debe
acudir a un servicio técnico para realizar di-
cha desconexión.
● Todos los ocupantes del vehículo deberán
ir sentados en la posición correcta durante la
marcha, sobre todo si se trata de niños.
● No lleve nunca niños o bebés sentados en
el regazo, pues correrían peligro de muerte.
● No permita nunca que los niños viajen sin ir
sujetos de forma segura, que se pongan de
pie durante la marcha o que se arrodillen so-
bre el asiento. En caso de accidente, el niño
se vería desplazado por el interior del vehícu-
lo, por lo que tanto él como los demás ocu-
pantes del vehículo podrían sufrir heridas
graves e incluso mortales.
● Si los niños van sentados de forma indebi-
da durante la marcha, se exponen en caso de
frenazo brusco o accidente a un mayor riesgo » 51
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

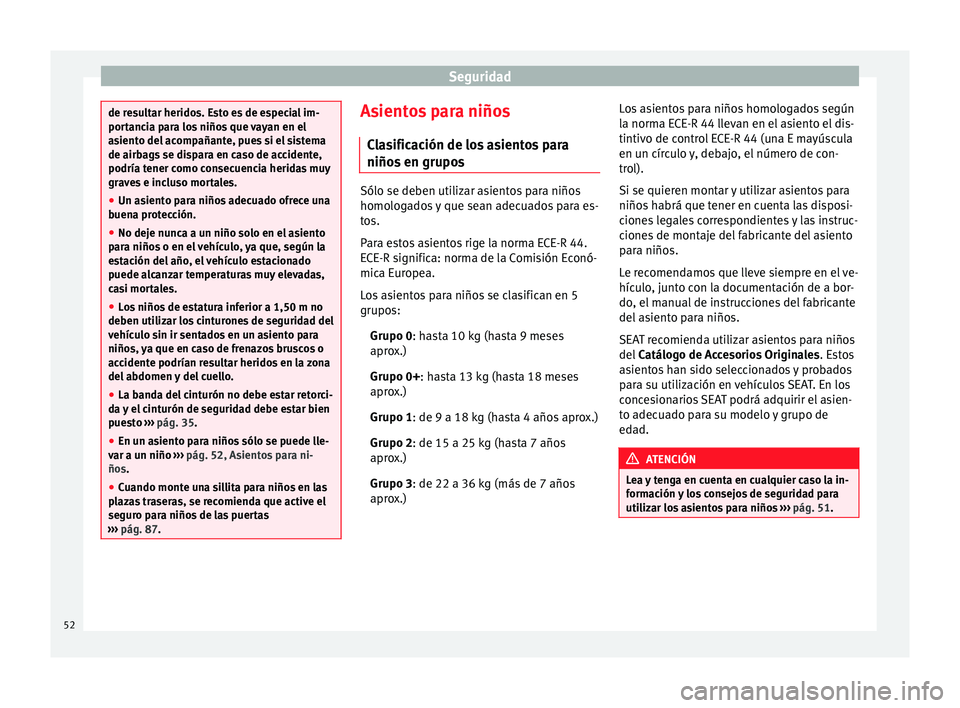

Page 54 of 256
Seguridad
de resultar heridos. Esto es de especial im-
portancia para los niños que vayan en el
asiento del acompañante, pues si el sistema
de airbags se dispara en caso de accidente,
podría tener como consecuencia heridas muy
graves e incluso mortales.
●
Un asiento para niños adecuado ofrece una
buena protección.
● No deje nunca a un niño solo en el asiento
para niños o en el vehículo, ya que, según la
estación del año, el vehículo estacionado
puede alcanzar temperaturas muy elevadas,
casi mortales.
● Los niños de estatura inferior a 1,50 m no
deben utilizar los cinturones de seguridad del
vehículo sin ir sentados en un asiento para
niños, ya que en caso de frenazos bruscos o
accidente podrían resultar heridos en la zona
del abdomen y del cuello.
● La banda del cinturón no debe estar retorci-
da y el cinturón de seguridad debe estar bien
puesto ››› pág. 35.
● En u n a
siento para niños sólo se puede lle-
var a un niño ››› pág. 52, Asientos para ni-
ños.
● Cuando mont
e una sillita para niños en las
plazas traseras, se recomienda que active el
seguro para niños de las puertas
››› pág. 87. Asientos para niños
Clasificación de los asientos para
niños en grupos Sólo se deben utilizar asientos para niños
homologados y que sean adecuados para es-
tos.
Para estos asientos rige la norma ECE-R 44.
ECE-R significa: norma de la Comisión Econó-
mica Europea.
Los asientos para niños se clasifican en 5
grupos:
Grupo 0 : hasta 10 kg (hasta 9 meses
apr o
x.)
Grupo 0+: hasta 13 kg (hasta 18 meses
apro
x.)
Grupo 1: de 9 a 18 kg (hasta 4 años aprox.)
Grupo 2: de 15 a 25 kg (hasta 7 años
apr
ox.)
Grupo 3: de 22 a 36 kg (más de 7 años
apro
x.) Los asientos para niños homologados según
la norma ECE-R 44 llevan en el asiento el dis-
tintivo de control ECE-R 44 (una E mayúscula
en un círculo y, debajo, el número de con-
trol).
Si se quieren montar y utilizar asientos para
niños habrá que tener en cuenta las disposi-
ciones legales correspondientes y las instruc-
ciones de montaje del fabricante del asiento
para niños.
Le recomendamos que lleve siempre en el ve-
hículo, junto con la documentación de a bor-
do, el manual de instrucciones del fabricante
del asiento para niños.
SEAT recomienda utilizar asientos para niños
del
Catálogo de Accesorios Originales . Estos
asientos han sido seleccionados y probados
para su utilización en vehículos SEAT. En los
concesionarios SEAT podrá adquirir el asien-
to adecuado para su modelo y grupo de
edad. ATENCIÓN
Lea y tenga en cuenta en cualquier caso la in-
formación y los consejos de seguridad para
utilizar los asientos para niños ››› pág. 51.52
Page 55 of 256
Transporte seguro de niños

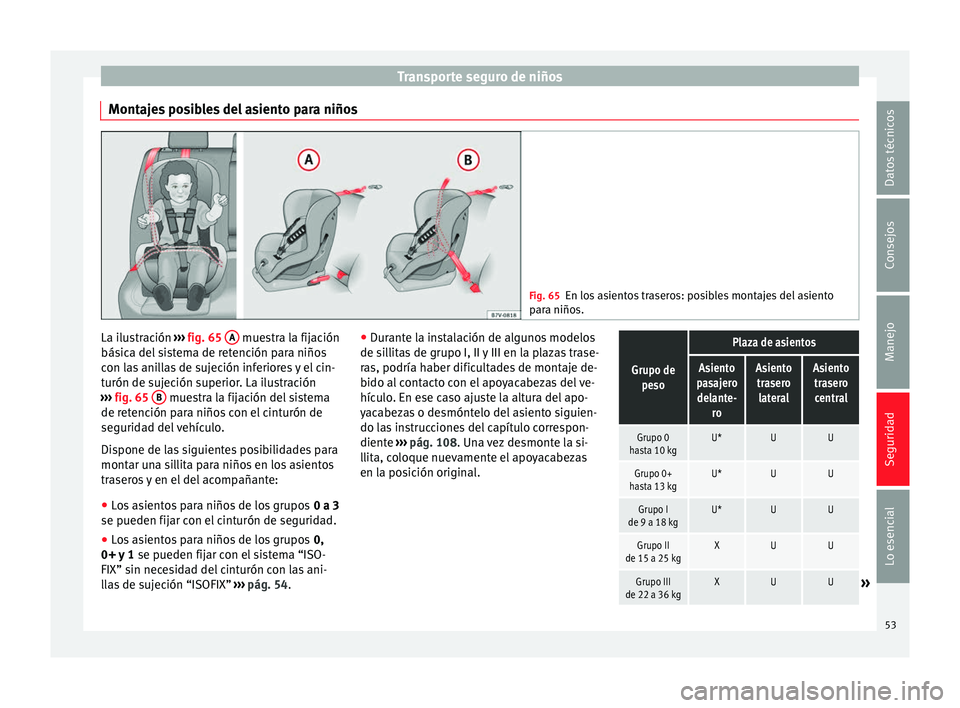

Montajes posibles del asiento para niños Fig. 65
En los asientos traseros: posibles montajes del asiento
para niños. La ilustración
››› fig. 65 A muestra la fijación
básica del sistema de retención para niños
con las anillas de sujeción inferiores y el cin-
turón de sujeción superior. La ilustración
››› fig. 65 B muestra la fijación del sistema
de retención para niños con el cinturón de
seguridad del vehículo.
Dispone de las siguientes posibilidades para
montar una sillita para niños en los asientos
traseros y en el del acompañante:
● Los asientos para niños de los grupos 0 a 3
se pueden fijar con el cinturón de seguridad.
● Los asientos para niños de los grupos 0,
0+ y 1 se pueden fijar con el sistema “ISO-
FIX” sin necesidad del cinturón con las ani-
llas de sujeción “ISOFIX” ››› pág. 54 . ●
Dur ante la instalación de algunos modelos
de sillitas de grupo I, II y III en la plazas trase-
ras, podría haber dificultades de montaje de-
bido al contacto con el apoyacabezas del ve-
hículo. En ese caso ajuste la altura del apo-
yacabezas o desmóntelo del asiento siguien-
do las instrucciones del capítulo correspon-
diente ››› pág. 108. Una vez desmonte la si-
llit
a, coloque nuevamente el apoyacabezas
en la posición original.
Grupo de peso
Plaza de asientos
Asiento
pasajero delante- roAsientotrasero lateralAsientotraserocentral
Grupo 0
hasta 10 kgU*UU
Grupo 0+
hasta 13 kgU*UU
Grupo I
de 9 a 18 kgU*UU
Grupo II
de 15 a 25 kgXUU
Grupo III
de 22 a 36 kgXUU» 53
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial
Page 56 of 256
Seguridad
Adecuado para los sistemas de reten-
ción universales para utilizar en este
grupo de peso.
Desplazar el asiento del acompañante lo
más atrás posible, alto posible y siem-
pre desconectando el airbag.
U:
*:
Plaza de asiento no adecuada para ni-
ños de este grupo de edad. ATENCIÓN
● Los niños deberán viajar protegidos por un
sistema de sujeción que sea adecuado a su
edad, peso y altura. X
●
Lea y tenga en cuenta en cualquier caso la
información y los consejos de seguridad para

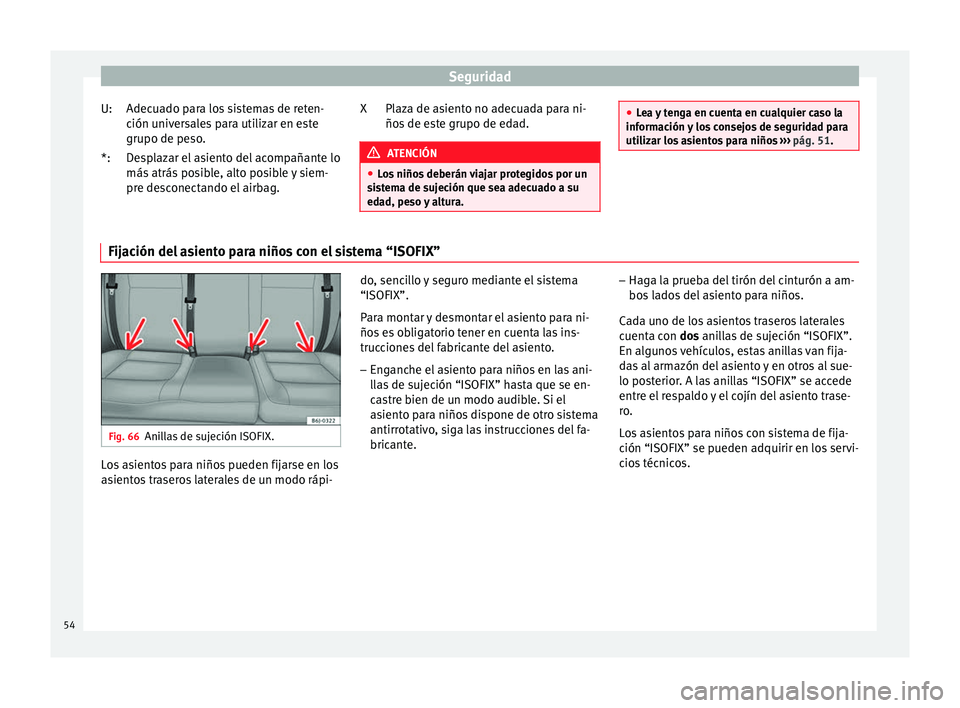

utilizar los asientos para niños ››› pág. 51. Fijación del asiento para niños con el sistema “ISOFIX”
Fig. 66
Anillas de sujeción ISOFIX. Los asientos para niños pueden fijarse en los
asientos traseros laterales de un modo rápi- do, sencillo y seguro mediante el sistema
“ISOFIX”.
Para montar y desmontar el asiento para ni-
ños es obligatorio tener en cuenta las ins-
trucciones del fabricante del asiento.
– Enganche el asiento para niños en las ani-
llas de sujeción “ISOFIX” hasta que se en-
castre bien de un modo audible. Si el
asiento para niños dispone de otro sistema
antirrotativo, siga las instrucciones del fa-
bricante. –
Haga la prueba del tirón del cinturón a am-
bos lados del asiento para niños.
Cada uno de los asientos traseros laterales
cuenta con dos anillas de sujeción “ISOFIX”.
En al
gunos vehículos, estas anillas van fija-
das al armazón del asiento y en otros al sue-
lo posterior. A las anillas “ISOFIX” se accede
entre el respaldo y el cojín del asiento trase-
ro.
Los asientos para niños con sistema de fija-
ción “ISOFIX” se pueden adquirir en los servi-
cios técnicos.
54
Page 57 of 256

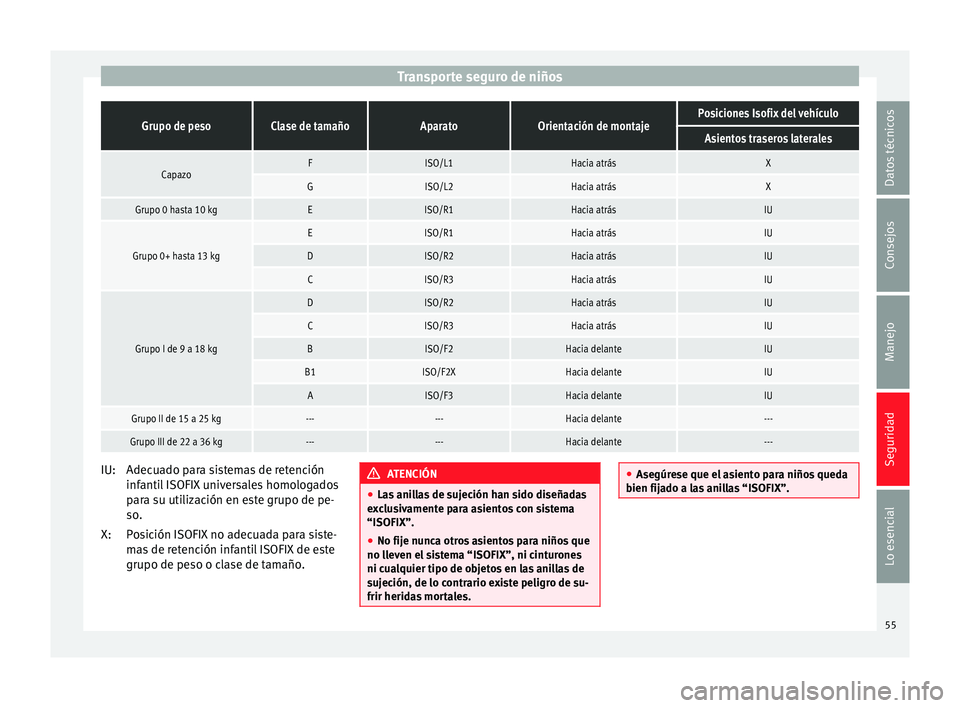

Transporte seguro de niñosGrupo de pesoClase de tamañoAparatoOrientación de montajePosiciones Isofix del vehículo
Asientos traseros laterales
CapazoFISO/L1Hacia atrásX
GISO/L2Hacia atrásX
Grupo 0 hasta 10 kgEISO/R1Hacia atrásIU
Grupo 0+ hasta 13 kg
EISO/R1Hacia atrásIU
DISO/R2Hacia atrásIU
CISO/R3Hacia atrásIU
Grupo I de 9 a 18 kg
DISO/R2Hacia atrásIU
CISO/R3Hacia atrásIU
BISO/F2Hacia delanteIU
B1ISO/F2XHacia delanteIU
AISO/F3Hacia delanteIU
Grupo II de 15 a 25 kg------Hacia delante---
Grupo III de 22 a 36 kg------Hacia delante---
Adecuado para sistemas de retención
infantil ISOFIX universales homologados
para su utilización en este grupo de pe-
so.
Posición ISOFIX no adecuada para siste-
mas de retención infantil ISOFIX de este
grupo de peso o clase de tamaño.
IU:
X: ATENCIÓN
● Las anillas de sujeción han sido diseñadas
exclusivamente para asientos con sistema
“ISOFIX”.
● No fije nunca otros asientos para niños que
no lleven el sistema “ISOFIX”, ni cinturones
ni cualquier tipo de objetos en las anillas de
sujeción, de lo contrario existe peligro de su-
frir heridas mortales. ●
Asegúrese que el asiento para niños queda
bien fijado a las anillas “ISOFIX”. 55
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial
Page 58 of 256
Seguridad

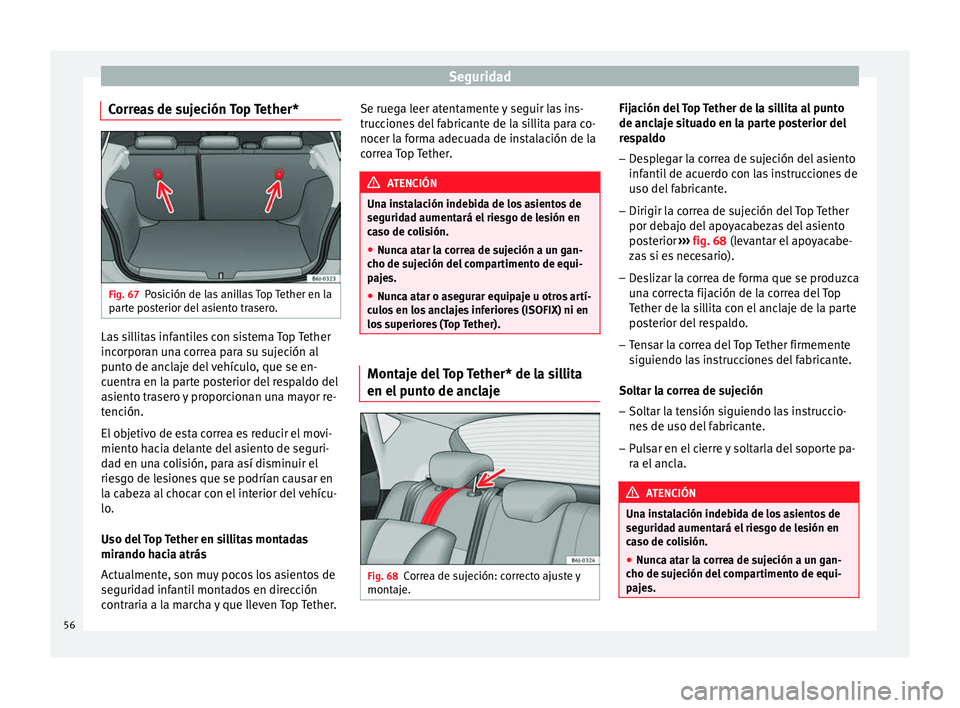

Correas de sujeción Top Tether* Fig. 67
Posición de las anillas Top Tether en la
parte posterior del asiento trasero. Las sillitas infantiles con sistema Top Tether
incorporan una correa para su sujeción al
punto de anclaje del vehículo, que se en-
cuentra en la parte posterior del respaldo del
asiento trasero y proporcionan una mayor re-
tención.
El objetivo de esta correa es reducir el movi-
miento hacia delante del asiento de seguri-
dad en una colisión, para así disminuir el
riesgo de lesiones que se podrían causar en
la cabeza al chocar con el interior del vehícu-
lo.
Uso del Top Tether en sillitas montadas
mirando hacia atrás
Actualmente, son muy pocos los asientos de
seguridad infantil montados en dirección
contraria a la marcha y que lleven Top Tether. Se ruega leer atentamente y seguir las ins-
trucciones del fabricante de la sillita para co-
nocer la forma adecuada de instalación de la
correa Top Tether.
ATENCIÓN
Una instalación indebida de los asientos de
seguridad aumentará el riesgo de lesión en
caso de colisión.
● Nunca atar la correa de sujeción a un gan-
cho de sujeción del compartimento de equi-
pajes.
● Nunca atar o asegurar equipaje u otros artí-
culos en los anclajes inferiores (ISOFIX) ni en
los superiores (Top Tether). Montaje del Top Tether* de la sillita
en el punto de anclaje
Fig. 68
Correa de sujeción: correcto ajuste y
montaje. Fijación del Top Tether de la sillita al punto
de anclaje situado en la parte posterior del
respaldo
– Desplegar la correa de sujeción del asiento
infantil de acuerdo con las instrucciones de
uso del fabricante.
– Dirigir la correa de sujeción del Top Tether
por debajo del apoyacabezas del asiento
posterior ››› fig. 68
(levantar el apoyacabe-
z a
s si es necesario).
– Deslizar la correa de forma que se produzca
una correcta fijación de la correa del Top
Tether de la sillita con el anclaje de la parte
posterior del respaldo.
– Tensar la correa del Top Tether firmemente
siguiendo las instrucciones del fabricante.
Soltar la correa de sujeción – Soltar la tensión siguiendo las instruccio-
nes de uso del fabricante.
– Pulsar en el cierre y soltarla del soporte pa-
ra el ancla. ATENCIÓN
Una instalación indebida de los asientos de
seguridad aumentará el riesgo de lesión en
caso de colisión.
● Nunca atar la correa de sujeción a un gan-
cho de sujeción del compartimento de equi-
pajes. 56
Page 59 of 256

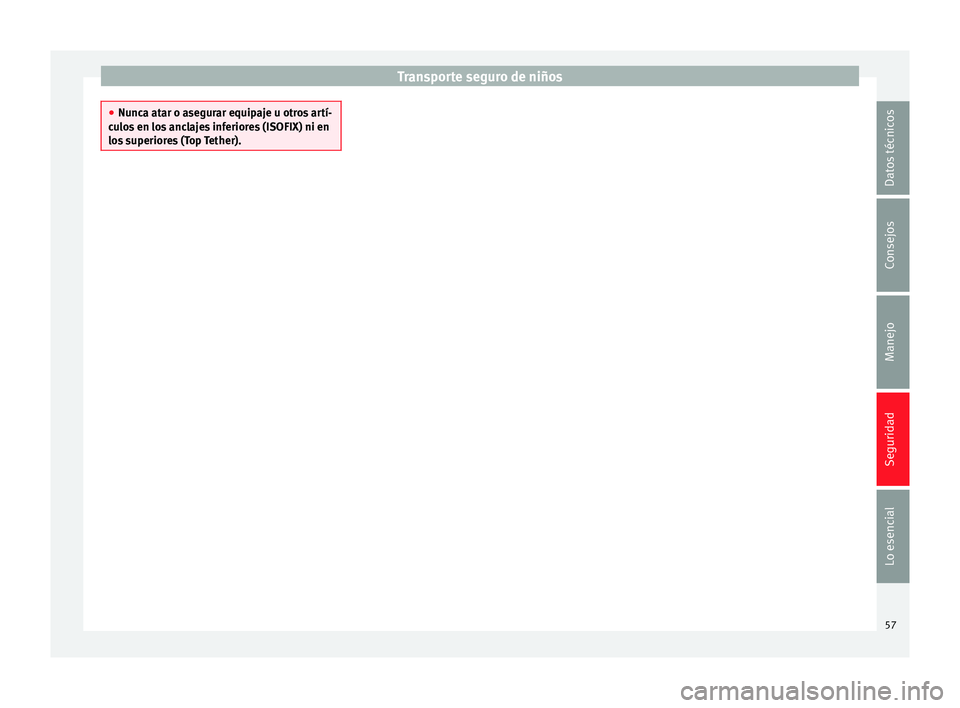

Transporte seguro de niños
●
Nunca atar o asegurar equipaje u otros artí-
culos en los anclajes inferiores (ISOFIX) ni en
los superiores (Top Tether). 57Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial
Page 60 of 256
Manejo

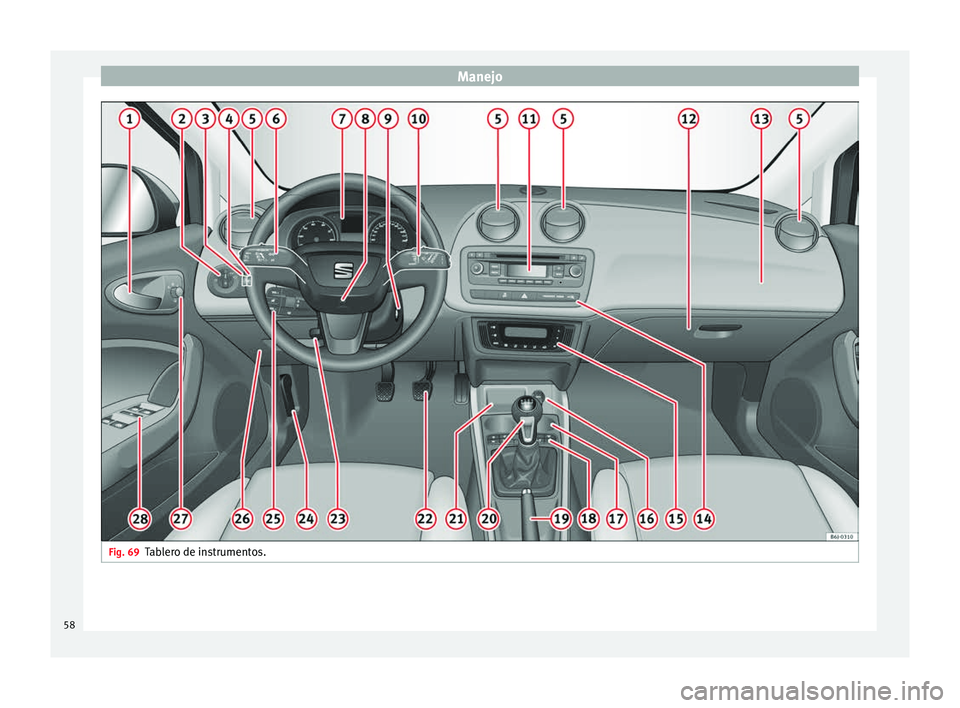

Fig. 69
Tablero de instrumentos.58
