Seat Leon 5D 2012 Manual de instrucciones (in Spanish)

260Fusibles y lámparas
–Desbloquee la tapa de fusibles ⇒ fig. 132.
– Saque las pinzas de la tapa de fusibles.
– Retire el fusible quemado con las pinzas de plástico y sustitúya-
lo por otro nuevo de igual amperaje.
Los circuitos de corriente van protegidos por fusibles. Los fusibles se en-
cuentran bajo una cubierta situada por debajo del volante y en el lado iz-
quierdo del compartimento del motor.
ATENCIÓN
No repare los fusibles, y nunca sustituya un fusible quemado por otro fu-
sible de mayor amperaje. Podría ocasionar daños en la instalación eléc-
trica, con el riesgo de causar un incendio.
CUIDADO
● Cuando se indiquen, en las tablas siguientes, varios valores para un fu-
sible en una línea (por ejemplo, 5/10/20), se tratarán de diferencias condi-
cionadas por el equipamiento. Sustituya el fusible quemado por otro fusible
del mismo amperaje.
● Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá
que verificar el sistema cuanto antes en un taller especializado.
Aviso
● Las posiciones que no están ocupadas por ningún fusible no aparecen
en las siguientes tablas.
● Algunos de los equipamientos relacionados en las tablas siguientes
pertenecen sólo a determinadas versiones del modelo, o bien constituyen
un equipamiento opcional. Dotación de fusibles en el habitáculo
NºConsumidoresAmperiosF2Libre-F4Alarma10F5Gateway5F6Alarma antirrobo5
F7
Panel de control del climatizador/calefacción,
palanca selectora (cambio automático), bobina
de relés, calefacción de la luneta trasera, cale-
facción adicional
10
F8Diagnóstico, conmutador del freno de mano,
conmutador de las luces, luz de marcha atrás,
iluminación interior10
F9Libre-F10Pantalla Radio10F11Libre-F12Radio20F13Libre-F14Ventilador del climatizador40F15Libre-F16Libre-F17Cuadro de instrumentos5F18Libre-F19Libre-F20Libre-F23Luces derecha40F24Techo eléctrico30F25Puerta izquierda30F26Asientos calefactados30F27Libre-


261
Fusibles y lámparas
NºConsumidoresAmperiosF28Libre-F29Libre-F30Libre-F31Luces izquierda40F32Centralita ayuda aparcamiento7,5F33Airbag5
F34Interruptor marcha atrás, sensor clima, espejo
electrocrómico7,5
F35Diagnosis, centralita faros, regulafaros10F36Cámara frontal10F37Libre-F38Libre-F39Puerta derecha30F40Toma 12V20F41Columna de dirección20F42Cierre centralizado40F43Luz interior30F44Libre-F45Libre-F47Limpialuneta15F49Motor de arranque; sensor del embrague5F51Libre-F53Luneta térmica30
Los elevalunas eléctricos y los asientos eléctricos* van protegidos por me-
dio de automatismos para fusibles los cuales, una vez eliminada la sobre-
carga (por ejemplo, cristales atascados por congelación), vuelven a conec-
tarse automáticamente transcurridos unos segundos.
Aviso
Le rogamos que tengan en cuenta que las lista anterior refleja los datos de
que se disponen en el momento de imprimir este manual, por los que está
sujeta a modificaciones. 
Dotación de fusibles en el compartimento del motor, a la
izquierda
NºConsumidoresAmperiosF1Libre-F2Unidad de control del ESC40F3Unidad de control del motor (Diesel/gasolina)15/30F4Sensores motor5/10F5Sensores motor7,5/10F6Sensor de la luz de freno5F7Alimentaciones motor5/10F8Sonda lambda10F9Motor5/10/20F10Centralita bomba gasolina15/20F11PTC40F12PTC40F13Unidad de control del cambio automático15/30F15Claxon15F16Centralita bomba gasolina20F17Unidad de control del motor7,5F18Borne 30 (positivo de referencia)5F19Limpiacristales delantero30F20Bocina alarma10 
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos

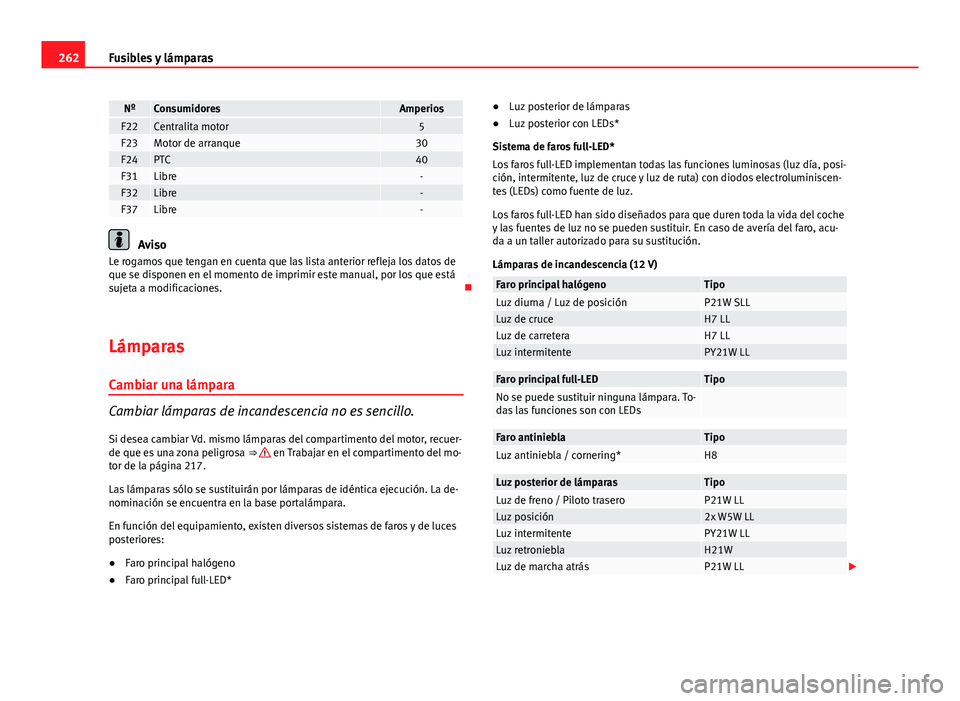

262Fusibles y lámparas
NºConsumidoresAmperiosF22Centralita motor5F23Motor de arranque30F24PTC40F31Libre-F32Libre-F37Libre-
Aviso
Le rogamos que tengan en cuenta que las lista anterior refleja los datos de
que se disponen en el momento de imprimir este manual, por los que está
sujeta a modificaciones. 
Lámparas
Cambiar una lámpara
Cambiar lámparas de incandescencia no es sencillo. Si desea cambiar Vd. mismo lámparas del compartimento del motor, recuer-
de que es una zona peligrosa ⇒ 
en Trabajar en el compartimento del mo-
tor de la página 217.
Las lámparas sólo se sustituirán por lámparas de idéntica ejecución. La de-
nominación se encuentra en la base portalámpara.
En función del equipamiento, existen diversos sistemas de faros y de luces
posteriores:
● Faro principal halógeno
● Faro principal full-LED* ●
Luz posterior de lámparas
● Luz posterior con LEDs*
Sistema de faros full-LED*
Los faros full-LED implementan todas las funciones luminosas (luz día, posi-
ción, intermitente, luz de cruce y luz de ruta) con diodos electroluminiscen-
tes (LEDs) como fuente de luz.
Los faros full-LED han sido diseñados para que duren toda la vida del coche
y las fuentes de luz no se pueden sustituir. En caso de avería del faro, acu-
da a un taller autorizado para su sustitución.
Lámparas de incandescencia (12 V)
Faro principal halógenoTipoLuz diurna / Luz de posiciónP21W SLLLuz de cruceH7 LLLuz de carreteraH7 LLLuz intermitentePY21W LL
Faro principal full-LEDTipoNo se puede sustituir ninguna lámpara. To-
das las funciones son con LEDs
Faro antinieblaTipoLuz antiniebla / cornering*H8
Luz posterior de lámparasTipoLuz de freno / Piloto traseroP21W LLLuz posición2x W5W LLLuz intermitentePY21W LLLuz retronieblaH21WLuz de marcha atrásP21W LL 

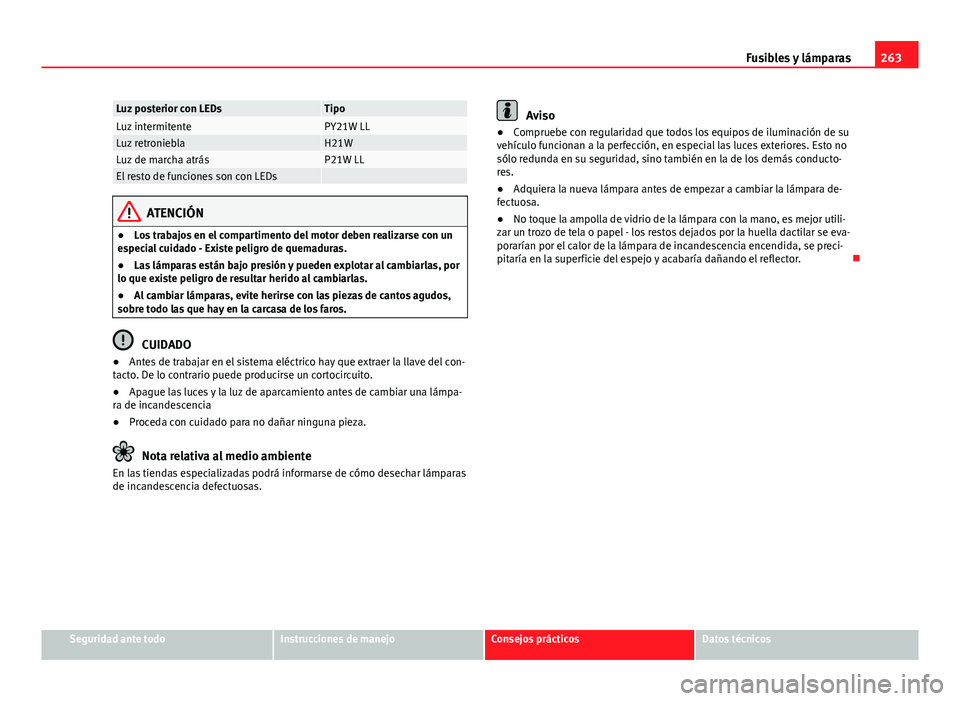

263
Fusibles y lámparas
Luz posterior con LEDsTipoLuz intermitentePY21W LLLuz retronieblaH21WLuz de marcha atrásP21W LLEl resto de funciones son con LEDs
ATENCIÓN
● Los trabajos en el compartimento del motor deben realizarse con un
especial cuidado - Existe peligro de quemaduras.
● Las lámparas están bajo presión y pueden explotar al cambiarlas, por
lo que existe peligro de resultar herido al cambiarlas.
● Al cambiar lámparas, evite herirse con las piezas de cantos agudos,
sobre todo las que hay en la carcasa de los faros.
CUIDADO
● Antes de trabajar en el sistema eléctrico hay que extraer la llave del con-
tacto. De lo contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento antes de cambiar una lámpa-
ra de incandescencia
● Proceda con cuidado para no dañar ninguna pieza.
Nota relativa al medio ambiente
En las tiendas especializadas podrá informarse de cómo desechar lámparas
de incandescencia defectuosas.
Aviso
● Compruebe con regularidad que todos los equipos de iluminación de su
vehículo funcionan a la perfección, en especial las luces exteriores. Esto no
sólo redunda en su seguridad, sino también en la de los demás conducto-
res.
● Adquiera la nueva lámpara antes de empezar a cambiar la lámpara de-
fectuosa.
● No toque la ampolla de vidrio de la lámpara con la mano, es mejor utili-
zar un trozo de tela o papel - los restos dejados por la huella dactilar se eva-
porarían por el calor de la lámpara de incandescencia encendida, se preci-
pitaría en la superficie del espejo y acabaría dañando el reflector. 
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos

264Fusibles y lámparas

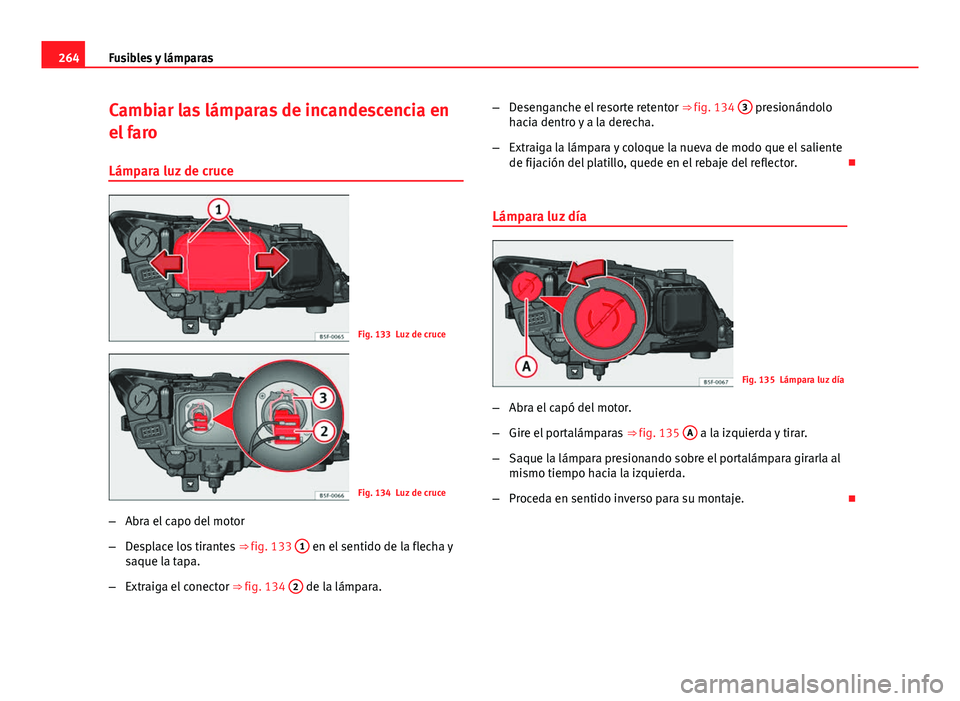

Cambiar las lámparas de incandescencia en
el faro
Lámpara luz de cruce
Fig. 133 Luz de cruce
Fig. 134 Luz de cruce
– Abra el capo del motor
– Desplace los tirantes ⇒ fig. 133 1
en el sentido de la flecha y
saque la tapa.
– Extraiga el conector ⇒ fig. 134 2
de la lámpara. –
Desenganche el resorte retentor ⇒ fig. 134 3
presionándolo
hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente
de fijación del platillo, quede en el rebaje del reflector. 
Lámpara luz día
Fig. 135 Lámpara luz día
– Abra el capó del motor.
– Gire el portalámparas ⇒ fig. 135 A
a la izquierda y tirar.
– Saque la lámpara presionando sobre el portalámpara girarla al
mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje. 

265
Fusibles y lámparas

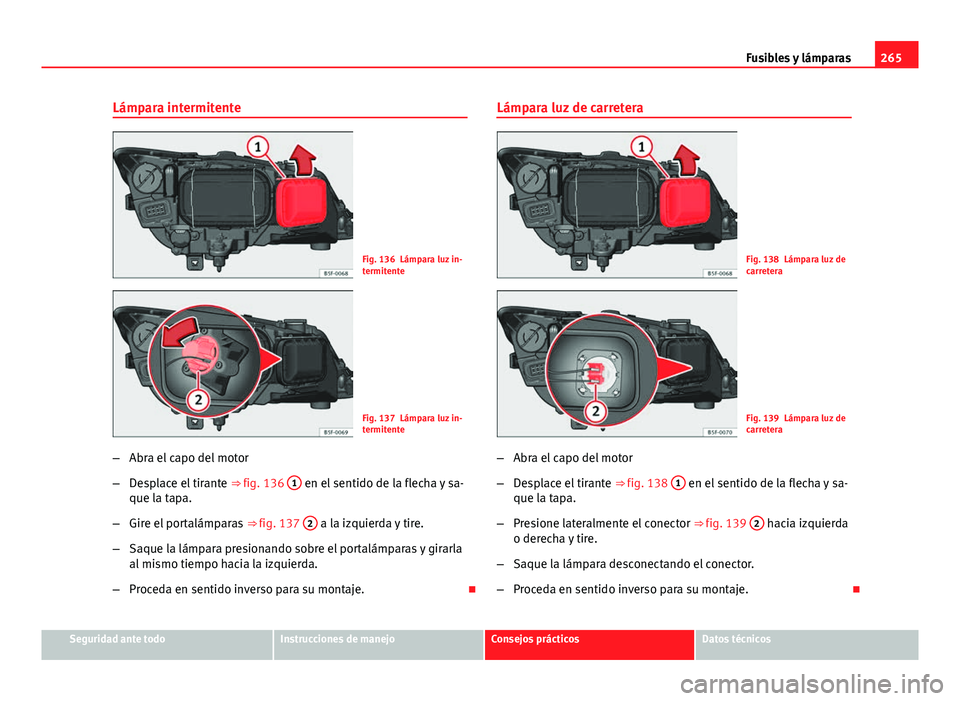

Lámpara intermitente
Fig. 136 Lámpara luz in-
termitente
Fig. 137 Lámpara luz in-
termitente
– Abra el capo del motor
– Desplace el tirante ⇒ fig. 136 1
en el sentido de la flecha y sa-
que la tapa.
– Gire el portalámparas ⇒ fig. 137 2
a la izquierda y tire.
– Saque la lámpara presionando sobre el portalámparas y girarla
al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje. Lámpara luz de carretera
Fig. 138 Lámpara luz de
carretera
Fig. 139 Lámpara luz de
carretera
– Abra el capo del motor
– Desplace el tirante ⇒ fig. 138 1
en el sentido de la flecha y sa-
que la tapa.
– Presione lateralmente el conector ⇒ fig. 139 2
hacia izquierda
o derecha y tire.
– Saque la lámpara desconectando el conector.
– Proceda en sentido inverso para su montaje. 
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos

266Fusibles y lámparas

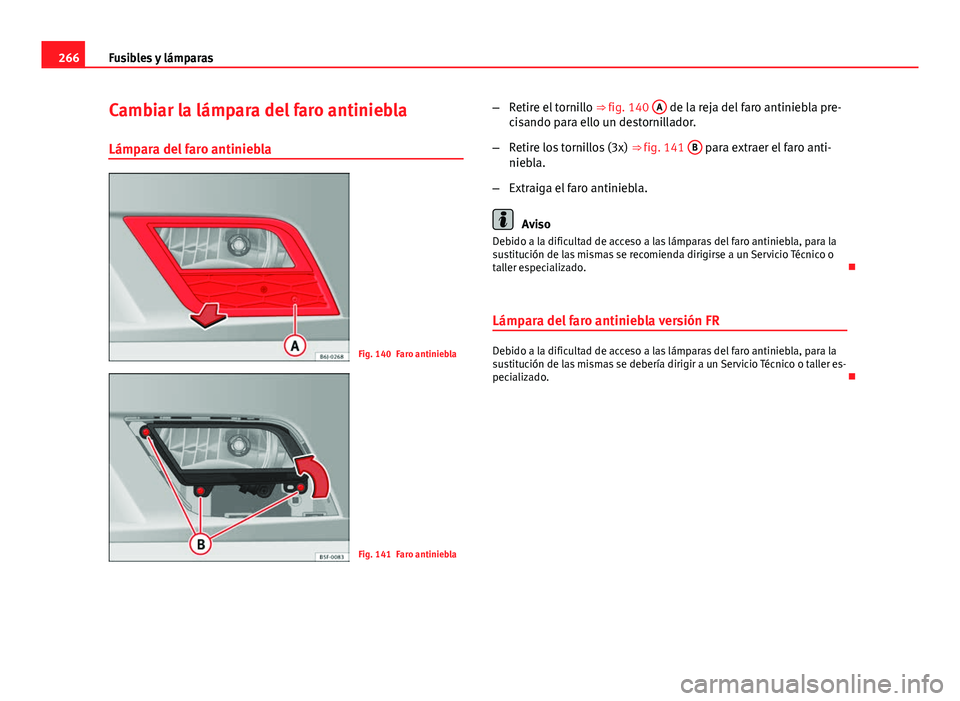

Cambiar la lámpara del faro antiniebla
Lámpara del faro antiniebla
Fig. 140 Faro antiniebla
Fig. 141 Faro antiniebla –
Retire el tornillo ⇒ fig. 140 A
de la reja del faro antiniebla pre-
cisando para ello un destornillador.
– Retire los tornillos (3x) ⇒ fig. 141 B
para extraer el faro anti-
niebla.
– Extraiga el faro antiniebla.
Aviso
Debido a la dificultad de acceso a las lámparas del faro antiniebla, para la
sustitución de las mismas se recomienda dirigirse a un Servicio Técnico o
taller especializado. 
Lámpara del faro antiniebla versión FR
Debido a la dificultad de acceso a las lámparas del faro antiniebla, para la
sustitución de las mismas se debería dirigir a un Servicio Técnico o taller es-
pecializado. 

267
Fusibles y lámparas
Desmontar el portalámparas
Fig. 142 Faro antiniebla
– Extraiga el conector ⇒ fig. 142 A
de la lámpara.
– Gire el portalámparas ⇒ fig. 142 B
a la izquierda y tire.
– Retire la lámpara presionando sobre el portalámparas, girarla al
mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
– Verifique el funcionamiento de la lámpara. Cambiar las lámparas posteriores (en la
aleta)
Resumen de las luces posteriores
Luces traseras en la aleta
Luz intermitentePY21W NA LLLuz posición y frenoP21W LL
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos

268Fusibles y lámparas

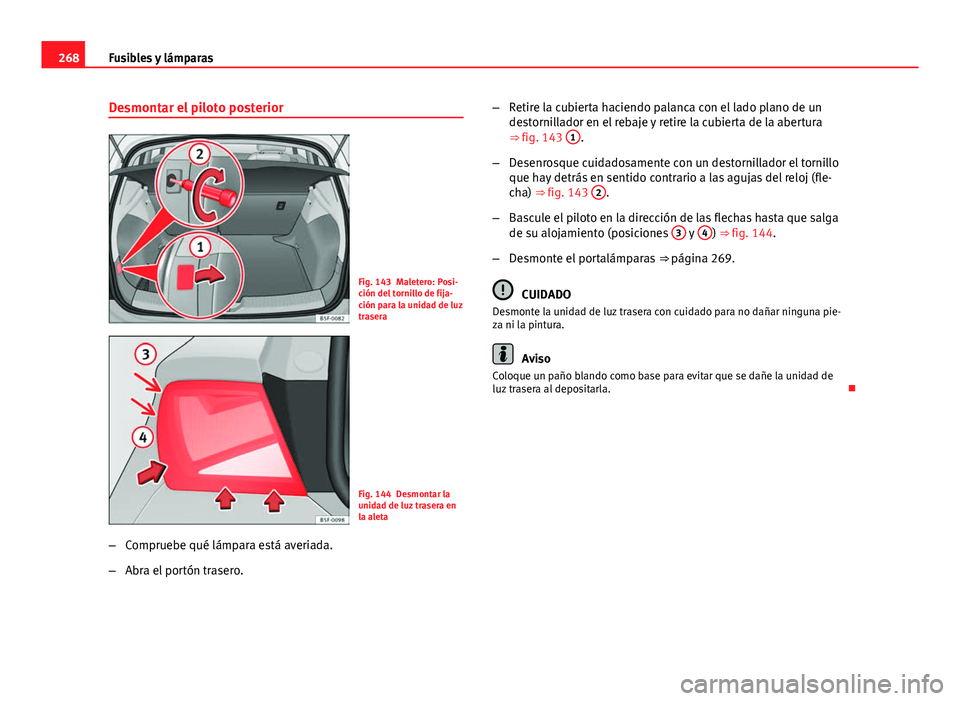

Desmontar el piloto posterior
Fig. 143 Maletero: Posi-
ción del tornillo de fija-
ción para la unidad de luz
trasera
Fig. 144 Desmontar la
unidad de luz trasera en
la aleta
– Compruebe qué lámpara está averiada.
– Abra el portón trasero. –
Retire la cubierta haciendo palanca con el lado plano de un
destornillador en el rebaje y retire la cubierta de la abertura
⇒ fig. 143 1
.
– Desenrosque cuidadosamente con un destornillador el tornillo
que hay detrás en sentido contrario a las agujas del reloj (fle-
cha) ⇒ fig. 143 2
.
– Bascule el piloto en la dirección de las flechas hasta que salga
de su alojamiento (posiciones 3
y 4) ⇒ fig. 144.
– Desmonte el portalámparas ⇒ página 269.
CUIDADO
Desmonte la unidad de luz trasera con cuidado para no dañar ninguna pie-
za ni la pintura.
Aviso
Coloque un paño blando como base para evitar que se dañe la unidad de
luz trasera al depositarla. 

269
Fusibles y lámparas

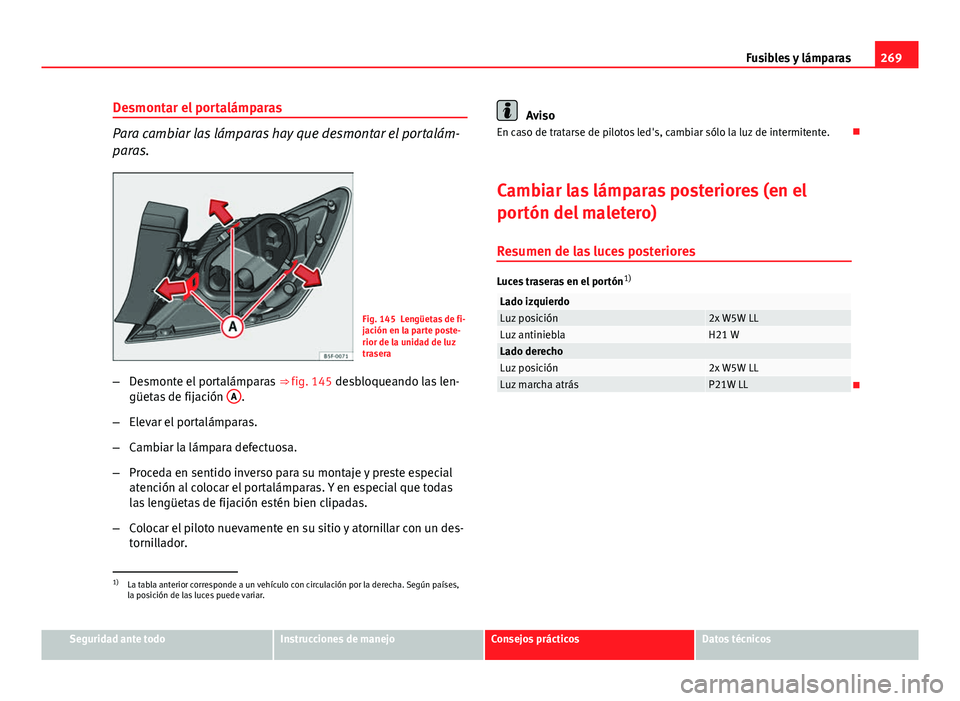

Desmontar el portalámparas
Para cambiar las lámparas hay que desmontar el portalám-
paras.
Fig. 145 Lengüetas de fi-
jación en la parte poste-
rior de la unidad de luz
trasera
– Desmonte el portalámparas ⇒ fig. 145 desbloqueando las len-
güetas de fijación A
.
– Elevar el portalámparas.
– Cambiar la lámpara defectuosa.
– Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas. Y en especial que todas
las lengüetas de fijación estén bien clipadas.
– Colocar el piloto nuevamente en su sitio y atornillar con un des-
tornillador.
Aviso
En caso de tratarse de pilotos led's, cambiar sólo la luz de intermitente. 
Cambiar las lámparas posteriores (en el
portón del maletero)
Resumen de las luces posteriores
Luces traseras en el portón 1)
Lado izquierdoLuz posición2x W5W LLLuz antinieblaH21 WLado derechoLuz posición2x W5W LLLuz marcha atrásP21W LL
1)
La tabla anterior corresponde a un vehículo con circulación por la derecha. Según países,
la posición de las luces puede variar.
