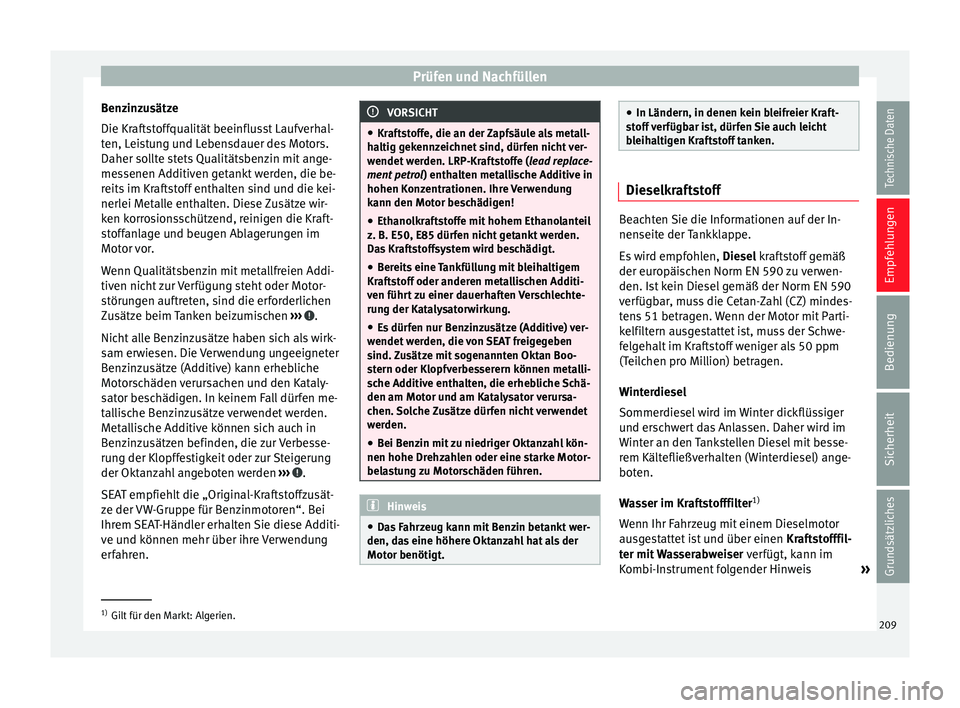

Prüfen und Nachfüllen
Benzinzusätze
Die Kraftstoffqualität beeinflusst Laufverhal-
ten, Leistung und Lebensdauer des Motors.
Daher sollte stets Qualitätsbenzin mit ange-
messenen Additiven getankt werden, die be-
reits im Kraftstoff enthalten sind und die kei-
nerlei Metalle enthalten. Diese Zusätze wir-
ken korrosionsschützend, reinigen die Kraft-
stoffanlage und beugen Ablagerungen im
Motor vor.
Wenn Qualitätsbenzin mit metallfreien Addi-
tiven nicht zur Verfügung steht oder Motor-
störungen auftreten, sind die erforderlichen
Zusätze beim Tanken beizumischen ››› .
Nicht alle Benzinzusätze haben sich als wirk-
sam erwiesen. Die Verwendung ungeeigneter
Benzinzusätze (Additive) kann erhebliche
Motorschäden verursachen und den Kataly-
sator beschädigen. In keinem Fall dürfen me-
tallische Benzinzusätze verwendet werden.
Metallische Additive können sich auch in
Benzinzusätzen befinden, die zur Verbesse-
rung der Klopffestigkeit oder zur Steigerung
der Oktanzahl angeboten werden ››› .
SEAT empfiehlt die „Original-Kraftstoffzusät-
ze der VW-Gruppe für Benzinmotoren“. Bei
Ihrem SEAT-Händler erhalten Sie diese Additi-
ve und können mehr über ihre Verwendung
erfahren. VORSICHT
● Kraftstoffe, die an der Zapfsäule als metall-
haltig gekennzeichnet sind, dürfen nicht ver-
wendet werden. LRP-Kraftstoffe ( lead replace-
ment petrol ) enthalten metallische Additive in
hohen Konzentrationen. Ihre Verwendung
kann den Motor beschädigen!
● Ethanolkraftstoffe mit hohem Ethanolanteil
z. B. E50, E85 dürfen nicht getankt werden.
Das Kraftstoffsystem wird beschädigt.
● Bereits eine Tankfüllung mit bleihaltigem
Kraftstoff oder anderen metallischen Additi-
ven führt zu einer dauerhaften Verschlechte-
rung der Katalysatorwirkung.
● Es dürfen nur Benzinzusätze (Additive) ver-
wendet werden, die von SEAT freigegeben
sind. Zusätze mit sogenannten Oktan Boo-
stern oder Klopfverbesserern können metalli-
sche Additive enthalten, die erhebliche Schä-
den am Motor und am Katalysator verursa-
chen. Solche Zusätze dürfen nicht verwendet
werden.
● Bei Benzin mit zu niedriger Oktanzahl kön-
nen hohe Drehzahlen oder eine starke Motor-
belastung zu Motorschäden führen. Hinweis
● Das Fahrzeug kann mit Benzin betankt wer-
den, das eine höhere Oktanzahl hat als der
Motor benötigt. ●
In Ländern, in denen kein bleifreier Kraft-
stoff verfügbar ist, dürfen Sie auch leicht
bleihaltigen Kraftstoff tanken. Dieselkraftstoff
Beachten Sie die Informationen auf der In-
nenseite der Tankklappe.
Es wird empfohlen,
Diesel kraftstoff gemäß
der eur opäi
schen Norm EN 590 zu verwen-
den. Ist kein Diesel gemäß der Norm EN 590
verfügbar, muss die Cetan-Zahl (CZ) mindes-
tens 51 betragen. Wenn der Motor mit Parti-
kelfiltern ausgestattet ist, muss der Schwe-
felgehalt im Kraftstoff weniger als 50 ppm
(Teilchen pro Million) betragen.
Winterdiesel
Sommerdiesel wird im Winter dickflüssiger
und erschwert das Anlassen. Daher wird im
Winter an den Tankstellen Diesel mit besse-
rem Kältefließverhalten (Winterdiesel) ange-
boten.
Wasser im Kraftstofffilter 1)
Wenn Ihr Fahrzeug mit einem Dieselmotor
ausgestattet ist und über einen Kraftstofffil-
ter mit Wasserabweiser verfügt, kann im
Kombi-Instrument folgender Hinweis »1)
Gilt für den Markt: Algerien.
209
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Empfehlungen

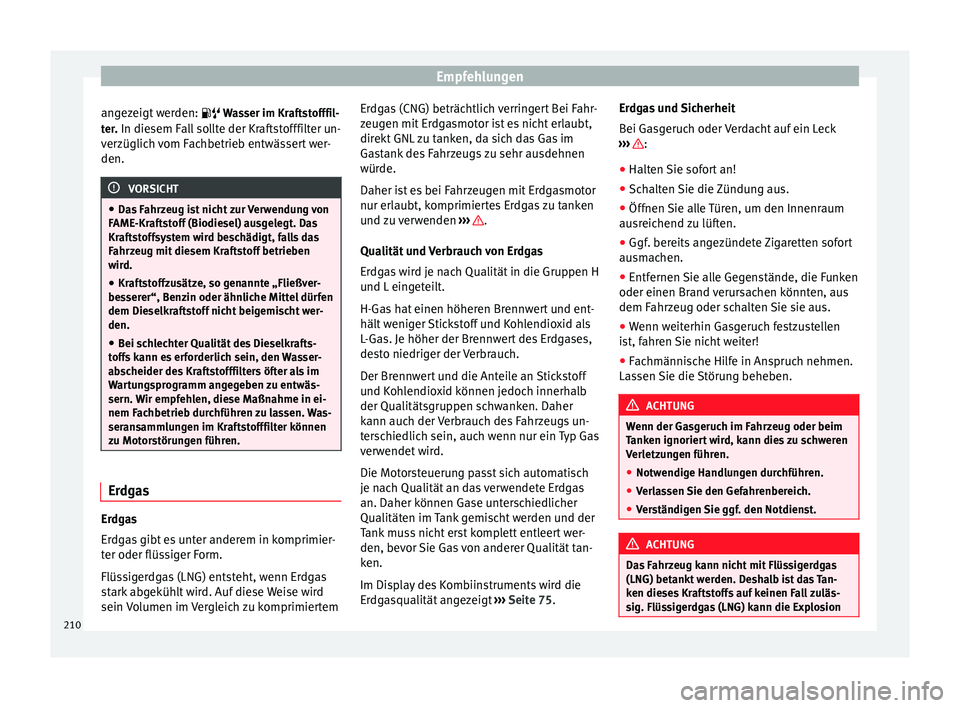

angezeigt werden:  Wasser im Kraftstofffil-
t er
. In diesem Fall sollte der Kraftstofffilter un-
verzüglich vom Fachbetrieb entwässert wer-
den. VORSICHT
● Das Fahrzeug ist nicht zur Verwendung von
FAME-Kraftstoff (Biodiesel) ausgelegt. Das
Kraftstoffsystem wird beschädigt, falls das
Fahrzeug mit diesem Kraftstoff betrieben
wird.
● Kraftstoffzusätze, so genannte „Fließver-
besserer“, Benzin oder ähnliche Mittel dürfen
dem Dieselkraftstoff nicht beigemischt wer-
den.
● Bei schlechter Qualität des Dieselkrafts-
toffs kann es erforderlich sein, den Wasser-
abscheider des Kraftstofffilters öfter als im
Wartungsprogramm angegeben zu entwäs-
sern. Wir empfehlen, diese Maßnahme in ei-
nem Fachbetrieb durchführen zu lassen. Was-
seransammlungen im Kraftstofffilter können
zu Motorstörungen führen. Erdgas
Erdgas
Erdgas gibt es unter anderem in komprimier-
ter oder flüssiger Form.
Flüssigerdgas (LNG) entsteht, wenn Erdgas
stark abgekühlt wird. Auf diese Weise wird
sein Volumen im Vergleich zu komprimiertem Erdgas (CNG) beträchtlich verringert Bei Fahr-
zeugen mit Erdgasmotor ist es nicht erlaubt,
direkt GNL zu tanken, da sich das Gas im
Gastank des Fahrzeugs zu sehr ausdehnen
würde.
Daher ist es bei Fahrzeugen mit Erdgasmotor
nur erlaubt, komprimiertes Erdgas zu tanken
und zu verwenden
››› .
Qualität und Verbrauch von Erdgas
Erdgas wird je nach Qualität in die Gruppen H
und L eingeteilt.
H-Gas hat einen höheren Brennwert und ent-
hält weniger Stickstoff und Kohlendioxid als
L-Gas. Je höher der Brennwert des Erdgases,
desto niedriger der Verbrauch.
Der Brennwert und die Anteile an Stickstoff
und Kohlendioxid können jedoch innerhalb
der Qualitätsgruppen schwanken. Daher
kann auch der Verbrauch des Fahrzeugs un-
terschiedlich sein, auch wenn nur ein Typ Gas
verwendet wird.
Die Motorsteuerung passt sich automatisch
je nach Qualität an das verwendete Erdgas
an. Daher können Gase unterschiedlicher
Qualitäten im Tank gemischt werden und der
Tank muss nicht erst komplett entleert wer-
den, bevor Sie Gas von anderer Qualität tan-
ken.
Im Display des Kombiinstruments wird die
Erdgasqualität angezeigt ››› Seite 75 . Er
dg
as und Sicherheit
Bei Gasgeruch oder Verdacht auf ein Leck
››› :
● Halten Sie sofort an!
● Schalten Sie die Zündung aus.
● Öffnen Sie alle Türen, um den Innenraum
ausreichend zu lüften.
● Ggf. bereits angezündete Zigaretten sofort
ausmachen.
● Entfernen Sie alle Gegenstände, die Funken
oder einen Brand verursachen könnten, aus
dem Fahrzeug oder schalten Sie sie aus.
● Wenn weiterhin Gasgeruch festzustellen
ist, fahren Sie nicht weiter!
● Fachmännische Hilfe in Anspruch nehmen.
Lassen Sie die Störung beheben. ACHTUNG
Wenn der Gasgeruch im Fahrzeug oder beim
Tanken ignoriert wird, kann dies zu schweren
Verletzungen führen.
● Notwendige Handlungen durchführen.
● Verlassen Sie den Gefahrenbereich.
● Verständigen Sie ggf. den Notdienst. ACHTUNG
Das Fahrzeug kann nicht mit Flüssigerdgas
(LNG) betankt werden. Deshalb ist das Tan-
ken dieses Kraftstoffs auf keinen Fall zuläs-
sig. Flüssigerdgas (LNG) kann die Explosion 210

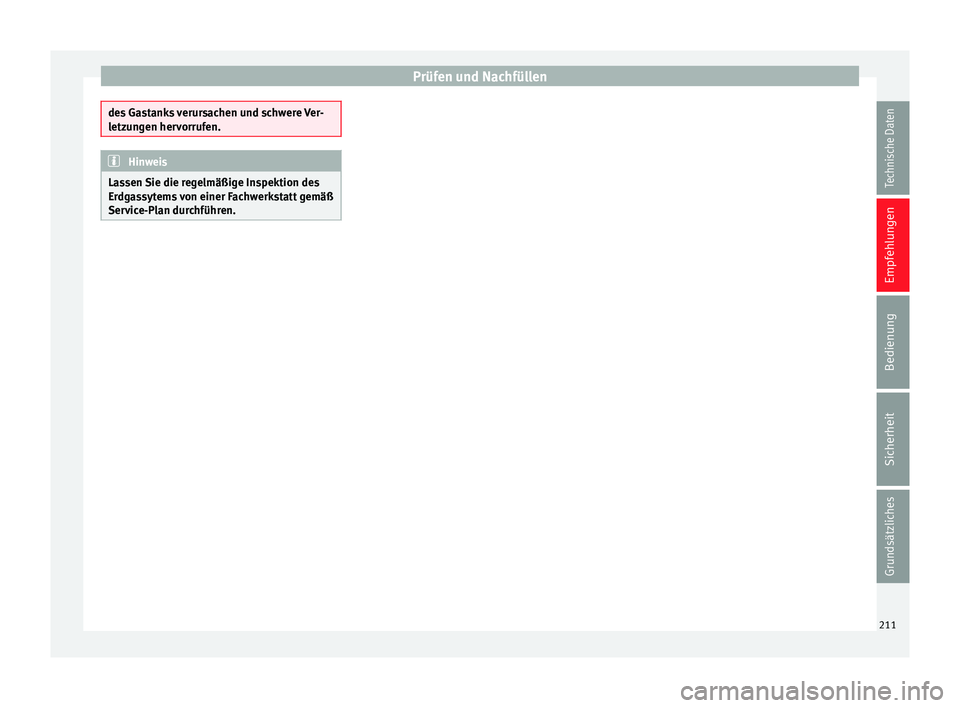

Prüfen und Nachfüllen
des Gastanks verursachen und schwere Ver-
letzungen hervorrufen.
Hinweis
Lassen Sie die regelmäßige Inspektion des
Erdgassytems von einer Fachwerkstatt gemäß
Service-Plan durchführen. 211Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Empfehlungen

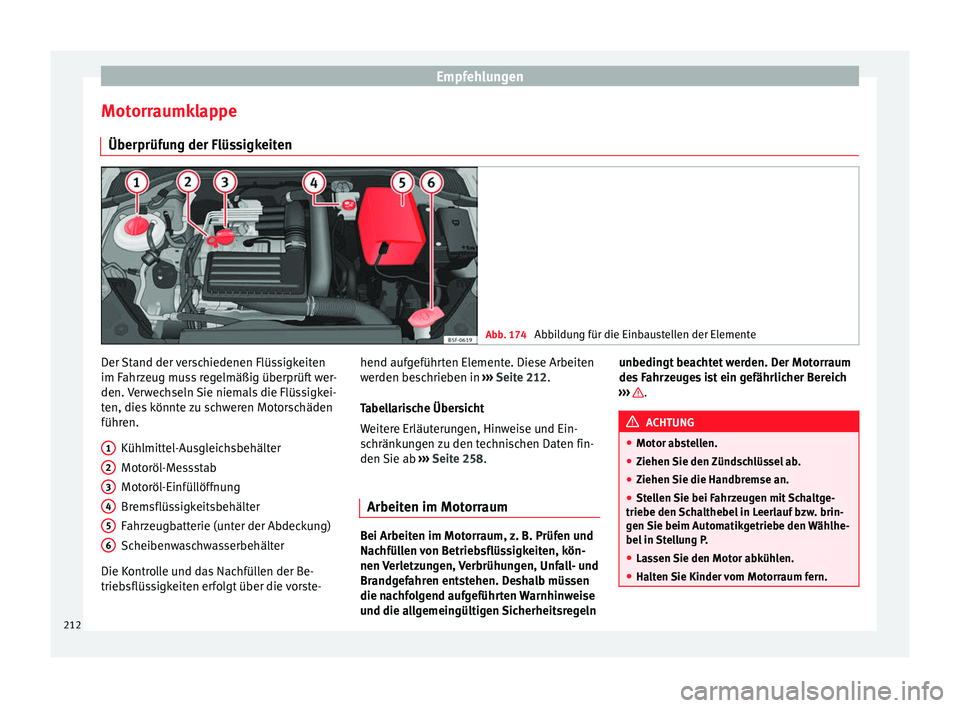

Motorraumklappe Überprüfung der Flüssigkeiten Abb. 174
Abbildung für die Einbaustellen der Elemente Der Stand der verschiedenen Flüssigkeiten
im Fahrzeug muss regelmäßig überprüft wer-
den. Verwechseln Sie niemals die Flüssigkei-
ten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel-Ausgleichsbehälter
Motoröl-Messstab
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung)
Scheibenwaschwasserbehälter
Die Kontrolle und das Nachfüllen der Be-
triebsflüssigkeiten erfolgt über die vorste- 1 2
3
4
5
6 hend aufgeführten Elemente. Diese Arbeiten
werden beschrieben in
››› Seite 212 .
T abel
larische Übersicht
Weitere Erläuterungen, Hinweise und Ein-
schränkungen zu den technischen Daten fin-
den Sie ab ››› Seite 258.
Arbeiten im Mot

orraum Bei Arbeiten im Motorraum, z. B. Prüfen und
Nachfüllen von Betriebsflüssigkeiten, kön-
nen Verletzungen, Verbrühungen, Unfall- und
Brandgefahren entstehen. Deshalb müssen
die nachfolgend aufgeführten Warnhinweise
und die allgemeingültigen Sicherheitsregelnunbedingt beachtet werden. Der Motorraum
des Fahrzeuges ist ein gefährlicher Bereich
››› .
ACHTUNG
● Motor abstellen.
● Ziehen Sie den Zündschlüssel ab.
● Ziehen Sie die Handbremse an.
● Stellen Sie bei Fahrzeugen mit Schaltge-
triebe den Schalthebel in Leerlauf bzw. brin-
gen Sie beim Automatikgetriebe den Wählhe-
bel in Stellung P.
● Lassen Sie den Motor abkühlen.
● Halten Sie Kinder vom Motorraum fern. 212

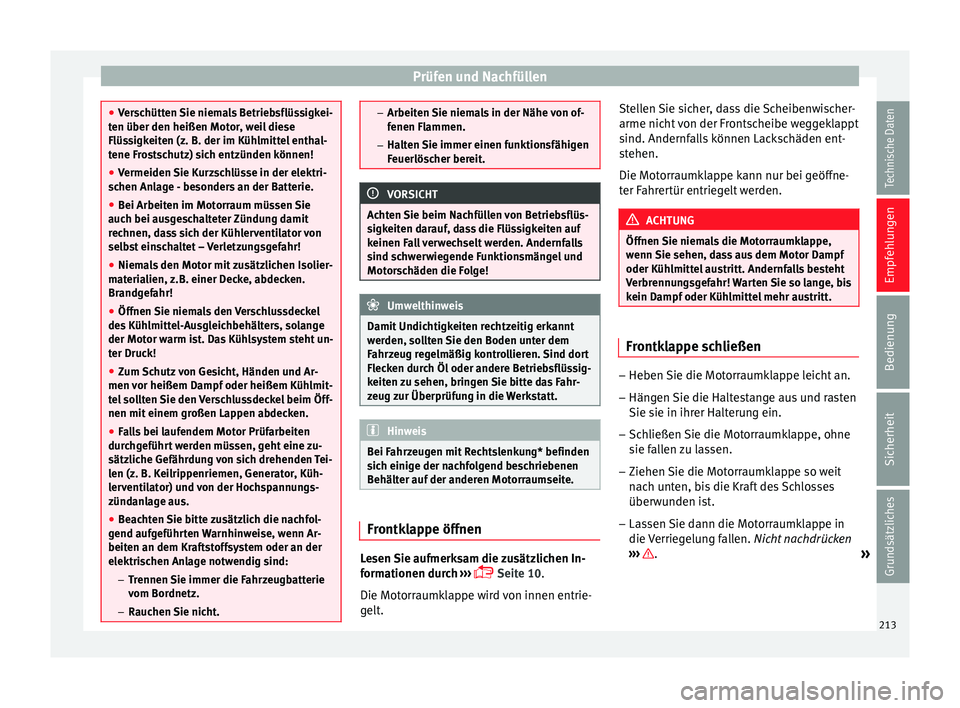

Prüfen und Nachfüllen
●
Verschütten Sie niemals Betriebsflüssigkei-
ten über den heißen Motor, weil diese
Flüssigkeiten (z. B. der im Kühlmittel enthal-
tene Frostschutz) sich entzünden können!
● Vermeiden Sie Kurzschlüsse in der elektri-
schen Anlage - besonders an der Batterie.
● Bei Arbeiten im Motorraum müssen Sie
auch bei ausgeschalteter Zündung damit
rechnen, dass sich der Kühlerventilator von
selbst einschaltet – Verletzungsgefahr!
● Niemals den Motor mit zusätzlichen Isolier-
materialien, z.B. einer Decke, abdecken.
Brandgefahr!
● Öffnen Sie niemals den Verschlussdeckel
des Kühlmittel-Ausgleichbehälters, solange
der Motor warm ist. Das Kühlsystem steht un-
ter Druck!
● Zum Schutz von Gesicht, Händen und Ar-
men vor heißem Dampf oder heißem Kühlmit-
tel sollten Sie den Verschlussdeckel beim Öff-
nen mit einem großen Lappen abdecken.
● Falls bei laufendem Motor Prüfarbeiten
durchgeführt werden müssen, geht eine zu-
sätzliche Gefährdung von sich drehenden Tei-
len (z. B. Keilrippenriemen, Generator, Küh-
lerventilator) und von der Hochspannungs-
zündanlage aus.
● Beachten Sie bitte zusätzlich die nachfol-
gend aufgeführten Warnhinweise, wenn Ar-
beiten an dem Kraftstoffsystem oder an der
elektrischen Anlage notwendig sind:
–Trennen Sie immer die Fahrzeugbatterie
vom Bordnetz.
– Rauchen Sie nicht. –
Arbeiten Sie niemals in der Nähe von of-
fenen Flammen.
– Halten Sie immer einen funktionsfähigen
Feuerlöscher bereit. VORSICHT
Achten Sie beim Nachfüllen von Betriebsflüs-
sigkeiten darauf, dass die Flüssigkeiten auf
keinen Fall verwechselt werden. Andernfalls
sind schwerwiegende Funktionsmängel und
Motorschäden die Folge! Umwelthinweis
Damit Undichtigkeiten rechtzeitig erkannt
werden, sollten Sie den Boden unter dem
Fahrzeug regelmäßig kontrollieren. Sind dort
Flecken durch Öl oder andere Betriebsflüssig-
keiten zu sehen, bringen Sie bitte das Fahr-
zeug zur Überprüfung in die Werkstatt. Hinweis
Bei Fahrzeugen mit Rechtslenkung* befinden
sich einige der nachfolgend beschriebenen
Behälter auf der anderen Motorraumseite. Frontklappe öffnen
Lesen Sie aufmerksam die zusätzlichen In-
formationen durch
›
› ›
 Seite 10.
Die Motorraumklappe wird von innen entrie-
gelt. Stellen Sie sicher, dass die Scheibenwischer-
arme nicht von der Frontscheibe weggeklappt
sind. Andernfalls können Lackschäden ent-
stehen.
Die Motorraumklappe kann nur bei geöffne-
ter Fahrertür entriegelt werden.
ACHTUNG
Öffnen Sie niemals die Motorraumklappe,
wenn Sie sehen, dass aus dem Motor Dampf
oder Kühlmittel austritt. Andernfalls besteht
Verbrennungsgefahr! Warten Sie so lange, bis
kein Dampf oder Kühlmittel mehr austritt. Frontklappe schließen
–
Heben Sie die Motorraumklappe leicht an.
– Hängen Sie die Haltestange aus und rasten
Sie sie in ihrer Halterung ein.
– Schließen Sie die Motorraumklappe, ohne
sie fallen zu lassen.
– Ziehen Sie die Motorraumklappe so weit
nach unten, bis die Kraft des Schlosses
überwunden ist.
– Lassen Sie dann die Motorraumklappe in
die Verriegelung fallen. Nicht nachdrücken
››› .
»
213
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Empfehlungen
ACHTUNG
● Aus Sicherheitsgründen muss die Motor-
raumklappe im Fahrbetrieb immer fest ge-
schlossen sein. Deshalb sollten Sie immer
nach dem Schließen der Motorraumklappe
prüfen, ob die Verriegelung richtig eingeras-
tet ist. Das ist der Fall, wenn die Motorraum-
klappe bündig mit den umgebenden Karosse-
rieteilen ist.
● Sollten Sie während der Fahrt bemerken,
dass die Verriegelung nicht eingerastet ist,
halten Sie sofort an, und schließen Sie die
Motorraumklappe! Andernfalls besteht Un-
fallgefahr! Motoröl
Allgemeines Werkseitig ist ein spezielles Qualitäts-Mehr-
bereichsöl eingefüllt, das als Ganzjahresöl
gefahren werden kann.
Da ein hochwertiges Motoröl Voraussetzung
für einen störungsfreien Betrieb und eine lan-
ge Motorlebensdauer ist, darf auch zum
Nachfüllen oder beim Ölwechsel nur ein Öl
verwendet werden, das die Anforderungen
der VW-Normen erfüllt.
Die auf der nächsten Seite angegebenen
Spezifikationen (VW-Normen) müssen auf
dem Behälter des Betriebsöls angegeben werden; werden auf dem Ölbehälter die Nor-
men für Benzin- und Dieselmotoren zusam-
men angegeben, kann dieses Öl ohne Vorbe-
halt für beide Motortypen eingesetzt werden.
Wir empfehlen Ihnen, den Ölwechsel gemäß
Service-Plan von einem SEAT-Betrieb bzw. ei-
nem Fachbetrieb durchführen zu lassen.
Die für den Motor Ihres Fahrzeugs gültige Öl-
spezifikation finden Sie in
››› Seite 215, Öl-
merkmale .
W ar
tungsintervalle
Die Wartungsintervalle können flexibel (Long-
Life-Service) oder fest vorgegeben (zeit- oder
laufleistungsabhängig) sein.
Wenn auf der Rückseite des Wartungspro-
gramms PR QI6 angegeben ist, bedeutet
dies, dass Ihr Fahrzeug auf den LongLife-Ser-
vice ausgelegt ist. Die Kennungen QI1, QI2,
QI3, QI4 oder QI7 weisen hingegen auf einen
zeit- oder laufleistungsabhängigen Service
hin.
Flexible Wartungsintervalle (LongLife-
Service-Intervalle*)
Die Entwicklung von Spezialölen und ent-
sprechende Überprüfungen ermöglichen –
abhängig von der individuellen Fahrweise –
eine Verlängerung der Ölwechsel-Service-In-
tervalle (LongLife-Serviceintervalle). Diese Öle sind die zwingende Voraussetzung
für die Verlängerung der Wartungsintervalle.
Daher
müssen sie unter Beachtung der fol-
genden Aspekte verwendet werden:
● Vermeiden Sie das Mischen mit Ölen für
feste Wartungsintervalle.
● Nur im Ausnahmefall, wenn der Motoröl-
stand zu niedrig ist ››› Seite 215 und Long-
Life-Öl

e nicht zur Verfügung stehen, dürfen
Sie (einmalig) Öle für feste Wartungsinterval-
le
››› Seite 215 nachfüllen (bis zu 0,5 Liter).
Feste Wartungsintervalle*
Wenn die „LongLife-Serviceintervalle“ bei Ih-
rem Fahrzeug keine Anwendung finden oder
(auf eigenen Wunsch) deaktiviert wurden,
können Öle für feste Wartungsintervalle ver
-
wendet werden. Siehe auch ››› Seite 215, Öl-
merkmale
. In diesem Fall unterliegt Ihr Fahr-
zeug einem festen Wartungsintervall von 1
Jahr / 15.000 km (je nach dem, was zuerst
eintritt) ››› Buch Service-Plan.
● Nur im Ausnahmefall, wenn der Motoröl-
stand zu niedrig ist ››› Seite 215 und das für
Ihr Fahr

zeug vorgeschriebene Öl nicht zur
Verfügung steht, dürfen Sie einmalig Öle
nach Spezifikation ACEA A2 oder ACEA A3
(Benzinmotoren) bzw. ACEA B3 oder ACEA B4
(Dieselmotoren) (bis zu 0,5 Liter) nachfüllen.
214

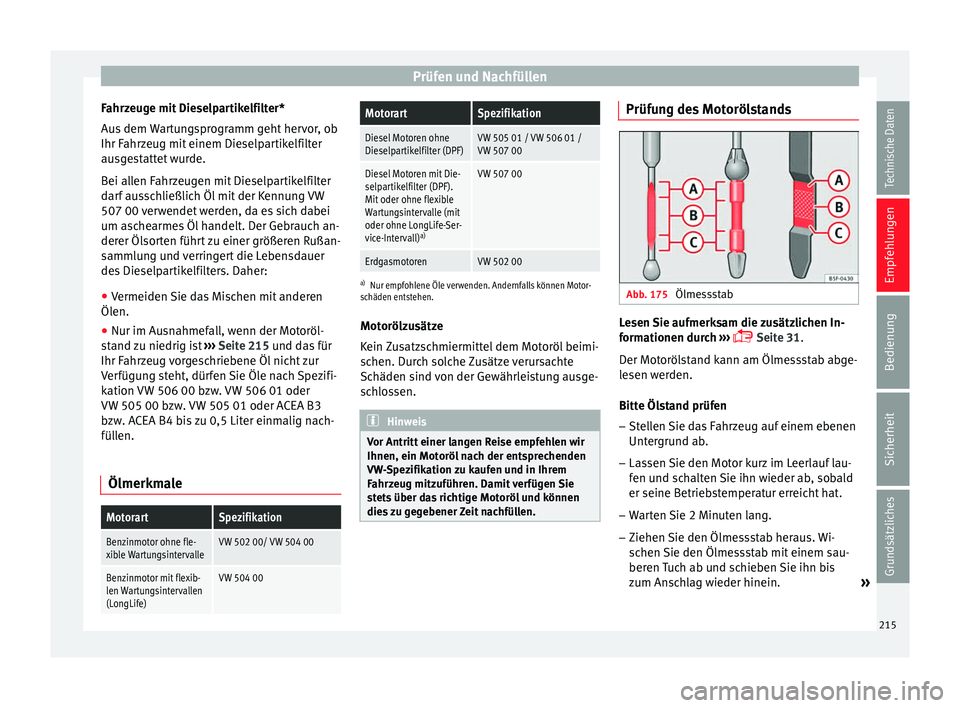

Prüfen und Nachfüllen
Fahrzeuge mit Dieselpartikelfilter*
Aus dem Wartungsprogramm geht hervor, ob
Ihr Fahrzeug mit einem Dieselpartikelfilter
ausgestattet wurde.
Bei allen Fahrzeugen mit Dieselpartikelfilter
darf ausschließlich Öl mit der Kennung VW
507 00 verwendet werden, da es sich dabei
um aschearmes Öl handelt. Der Gebrauch an-
derer Ölsorten führt zu einer größeren Rußan-
sammlung und verringert die Lebensdauer
des Dieselpartikelfilters. Daher:
● Vermeiden Sie das Mischen mit anderen
Ölen.
● Nur im Ausnahmefall, wenn der Motoröl-
stand zu niedrig ist ››› Seite 215 und das für
Ihr F ahr
zeug vorgeschriebene Öl nicht zur
Verfügung steht, dürfen Sie Öle nach Spezifi-
kation VW 506 00 bzw. VW 506 01 oder
VW 505 00 bzw. VW 505 01 oder ACEA B3
bzw. ACEA B4 bis zu 0,5 Liter einmalig nach-
füllen.
Ölmerkmale
MotorartSpezifikation
Benzinmotor ohne fle-
xible WartungsintervalleVW 502 00/ VW 504 00
Benzinmotor mit flexib-
len Wartungsintervallen
(LongLife)VW 504 00
MotorartSpezifikation
Diesel Motoren ohne
Dieselpartikelfilter (DPF)VW 505 01 / VW 506 01 /
VW 507 00
Diesel Motoren mit Die-
selpartikelfilter (DPF).
Mit oder ohne flexible
Wartungsintervalle (mit
oder ohne LongLife-Ser-
vice-Intervall) a)VW 507 00
ErdgasmotorenVW 502 00
a)
Nur empfohlene Öle verwenden. Andernfalls können Motor-
schäden entstehen.
Motorölzusätze
Kein Zusatzschmiermittel dem Motoröl beimi-
schen. Durch solche Zusätze verursachte
Schäden sind von der Gewährleistung ausge-
schlossen. Hinweis
Vor Antritt einer langen Reise empfehlen wir
Ihnen, ein Motoröl nach der entsprechenden
VW-Spezifikation zu kaufen und in Ihrem
Fahrzeug mitzuführen. Damit verfügen Sie
stets über das richtige Motoröl und können
dies zu gegebener Zeit nachfüllen. Prüfung des Motorölstands
Abb. 175
Ölmessstab Lesen Sie aufmerksam die zusätzlichen In-
formationen durch

›
››
 Seite 31.
Der Motorölstand kann am Ölmessstab abge-
lesen werden.
Bitte Ölstand prüfen
– Stellen Sie das Fahrzeug auf einem ebenen
Untergrund ab.
– Lassen Sie den Motor kurz im Leerlauf lau-
fen und schalten Sie ihn wieder ab, sobald
er seine Betriebstemperatur erreicht hat.
– Warten Sie 2 Minuten lang.
– Ziehen Sie den Ölmessstab heraus. Wi-
schen Sie den Ölmessstab mit einem sau-
beren Tuch ab und schieben Sie ihn bis
zum Anschlag wieder hinein.
»
215
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Empfehlungen

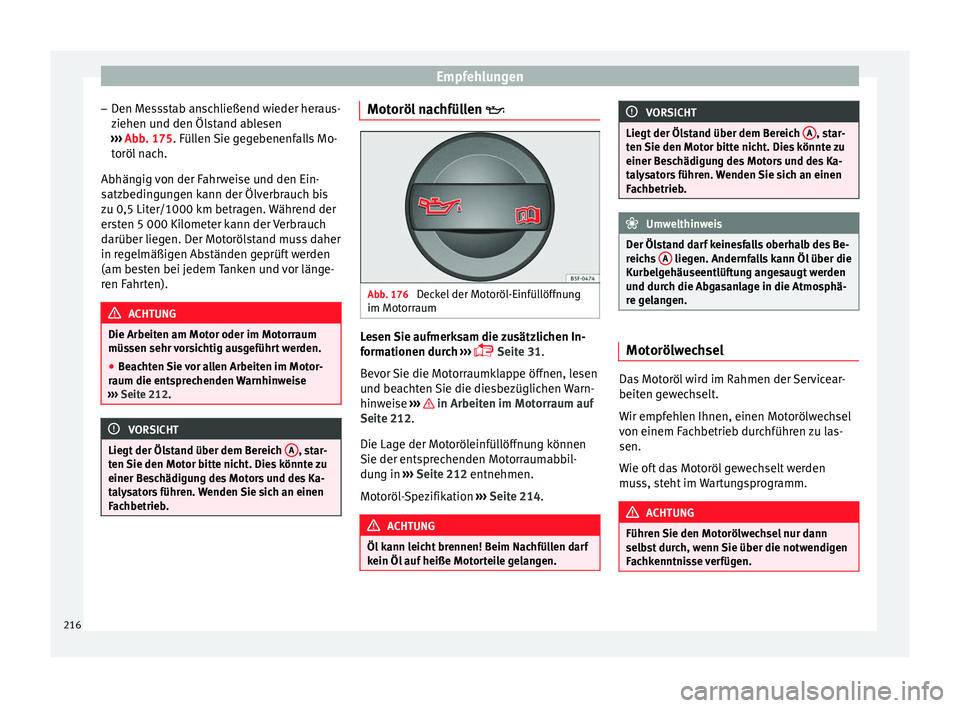

– Den Messstab anschließend wieder heraus-
ziehen und den Ölstand ablesen
››› Abb. 175 . Füllen Sie gegebenenfalls Mo-
t oröl
nach.
Abhängig von der Fahrweise und den Ein-
satzbedingungen kann der Ölverbrauch bis
zu 0,5 Liter/1000 km betragen. Während der
ersten 5 000 Kilometer kann der Verbrauch
darüber liegen. Der Motorölstand muss daher
in regelmäßigen Abständen geprüft werden
(am besten bei jedem Tanken und vor länge-
ren Fahrten). ACHTUNG
Die Arbeiten am Motor oder im Motorraum
müssen sehr vorsichtig ausgeführt werden.
● Beachten Sie vor allen Arbeiten im Motor-
raum die entsprechenden Warnhinweise
››› Seite 212. VORSICHT
Liegt der Ölstand über dem Bereich A , star-
ten Sie den Motor bitte nicht. Dies könnte zu
einer Beschädigung des Motors und des Ka-
talysators führen. Wenden Sie sich an einen
Fachbetrieb. Motoröl nachfüllen
 Abb. 176
Deckel der Motoröl-Einfüllöffnung
im Motorraum Lesen Sie aufmerksam die zusätzlichen In-
formationen durch

›
››
 Seit
e 31
.
Bevor Sie die Motorraumklappe öffnen, lesen
und beachten Sie die diesbezüglichen Warn-
hinweise ››› in Arbeiten im Motorraum auf
Seite 212 .
Die Lag e der Mot

oröleinfüllöffnung können
Sie der entsprechenden Motorraumabbil-
dung in ››› Seite 212
entnehmen.
Motoröl-Spezifikation ››› Seite 214
. ACHTUNG
Öl kann leicht brennen! Beim Nachfüllen darf
kein Öl auf heiße Motorteile gelangen. VORSICHT
Liegt der Ölstand über dem Bereich A , star-
ten Sie den Motor bitte nicht. Dies könnte zu
einer Beschädigung des Motors und des Ka-
talysators führen. Wenden Sie sich an einen
Fachbetrieb. Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Be-
reichs A liegen. Andernfalls kann Öl über die
Kurbelgehäuseentlüftung angesaugt werden
und durch die Abgasanlage in die Atmosphä-
re gelangen. Motorölwechsel
Das Motoröl wird im Rahmen der Servicear-
beiten gewechselt.
Wir empfehlen Ihnen, einen Motorölwechsel
von einem Fachbetrieb durchführen zu las-
sen.
Wie oft das Motoröl gewechselt werden
muss, steht im Wartungsprogramm.
ACHTUNG
Führen Sie den Motorölwechsel nur dann
selbst durch, wenn Sie über die notwendigen
Fachkenntnisse verfügen. 216

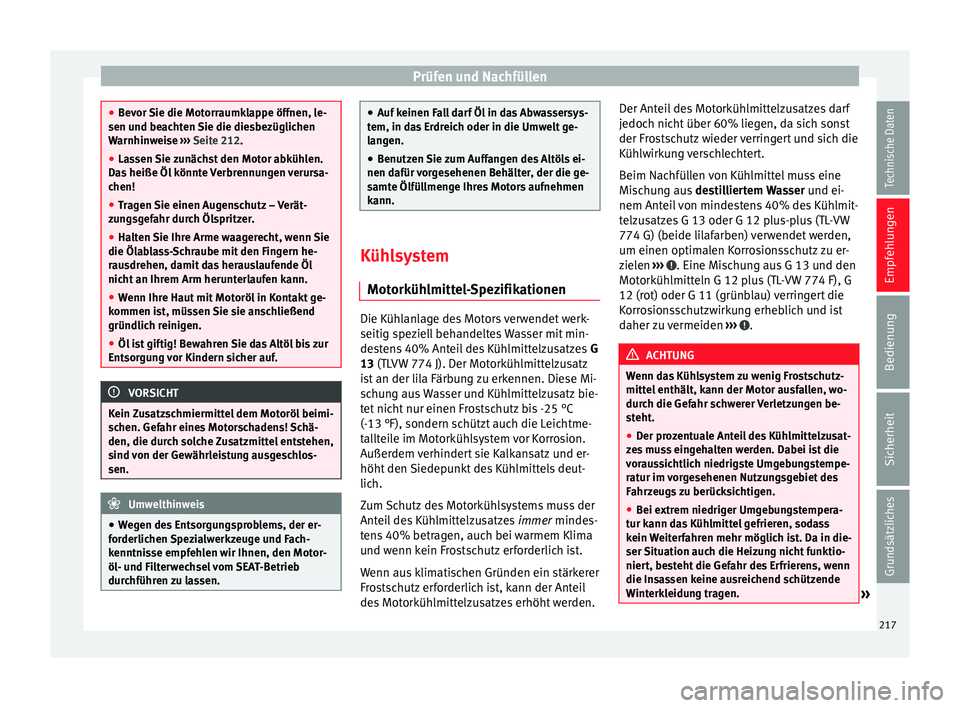

Prüfen und Nachfüllen
●
Bevor Sie die Motorraumklappe öffnen, le-
sen und beachten Sie die diesbezüglichen
Warnhinweise ››› Seite 212.
● La s
sen Sie zunächst den Motor abkühlen.
Das heiße Öl könnte Verbrennungen verursa-
chen!
● Tragen Sie einen Augenschutz – Verät-
zungsgefahr durch Ölspritzer.
● Halten Sie Ihre Arme waagerecht, wenn Sie
die Ölablass-Schraube mit den Fingern he-
rausdrehen, damit das herauslaufende Öl
nicht an Ihrem Arm herunterlaufen kann.
● Wenn Ihre Haut mit Motoröl in Kontakt ge-
kommen ist, müssen Sie sie anschließend
gründlich reinigen.
● Öl ist giftig! Bewahren Sie das Altöl bis zur
Entsorgung vor Kindern sicher auf. VORSICHT
Kein Zusatzschmiermittel dem Motoröl beimi-
schen. Gefahr eines Motorschadens! Schä-
den, die durch solche Zusatzmittel entstehen,
sind von der Gewährleistung ausgeschlos-
sen. Umwelthinweis
● Wegen des Entsorgungsproblems, der er-
forderlichen Spezialwerkzeuge und Fach-
kenntnisse empfehlen wir Ihnen, den Motor-
öl- und Filterwechsel vom SEAT-Betrieb
durchführen zu lassen. ●
Auf keinen Fall darf Öl in das Abwassersys-
tem, in das Erdreich oder in die Umwelt ge-
langen.
● Benutzen Sie zum Auffangen des Altöls ei-
nen dafür vorgesehenen Behälter, der die ge-
samte Ölfüllmenge Ihres Motors aufnehmen
kann. Kühlsystem
Motorkühlmittel-Spezifikationen Die Kühlanlage des Motors verwendet werk-
seitig speziell behandeltes Wasser mit min-
destens 40% Anteil des Kühlmittelzusatzes
G
13 (TLVW 774 J). Der Motorkühlmittelzusatz
i s

t an der lila Färbung zu erkennen. Diese Mi-
schung aus Wasser und Kühlmittelzusatz bie-
tet nicht nur einen Frostschutz bis -25 °C
(-13 °F), sondern schützt auch die Leichtme-
tallteile im Motorkühlsystem vor Korrosion.
Außerdem verhindert sie Kalkansatz und er-
höht den Siedepunkt des Kühlmittels deut-
lich.
Zum Schutz des Motorkühlsystems muss der
Anteil des Kühlmittelzusatzes immer mindes-
ten

s 40% betragen, auch bei warmem Klima
und wenn kein Frostschutz erforderlich ist.
Wenn aus klimatischen Gründen ein stärkerer
Frostschutz erforderlich ist, kann der Anteil
des Motorkühlmittelzusatzes erhöht werden. Der Anteil des Motorkühlmittelzusatzes darf
jedoch nicht über 60% liegen, da sich sonst
der Frostschutz wieder verringert und sich die
Kühlwirkung verschlechtert.
Beim Nachfüllen von Kühlmittel muss eine
Mischung aus
destilliertem Wasser und ei-
nem Anteil von mindestens 40% des Kühlmit-
telzusatzes G 13 oder G 12 plus-plus (TL-VW
774 G) (beide lilafarben) verwendet werden,
um einen optimalen Korrosionsschutz zu er-
zielen ››› . Eine Mischung aus G 13 und den
Motorkühlmitteln G 12 plus (TL-VW 774 F), G
12 (rot) oder G 11 (grünblau) verringert die
Korrosionsschutzwirkung erheblich und ist
daher zu vermeiden ››› .
ACHTUNG
Wenn das Kühlsystem zu wenig Frostschutz-
mittel enthält, kann der Motor ausfallen, wo-
durch die Gefahr schwerer Verletzungen be-
steht.
● Der prozentuale Anteil des Kühlmittelzusat-
zes muss eingehalten werden. Dabei ist die
voraussichtlich niedrigste Umgebungstempe-
ratur im vorgesehenen Nutzungsgebiet des
Fahrzeugs zu berücksichtigen.
● Bei extrem niedriger Umgebungstempera-
tur kann das Kühlmittel gefrieren, sodass
kein Weiterfahren mehr möglich ist. Da in die-
ser Situation auch die Heizung nicht funktio-
niert, besteht die Gefahr des Erfrierens, wenn
die Insassen keine ausreichend schützende
Winterkleidung tragen. » 217
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

Empfehlungen

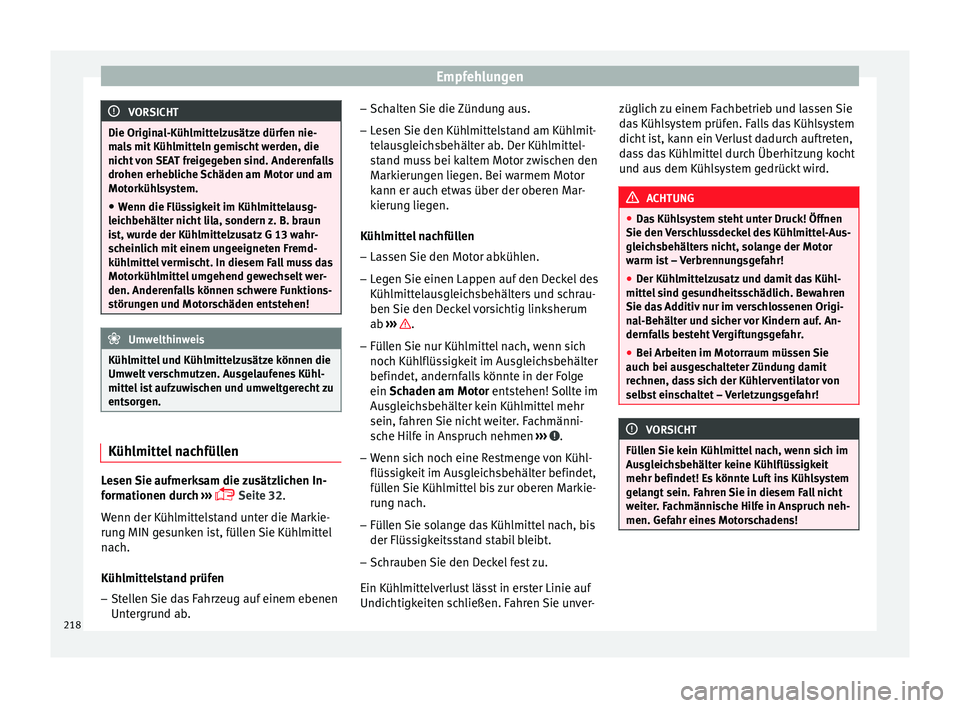

VORSICHT
Die Original-Kühlmittelzusätze dürfen nie-
mals mit Kühlmitteln gemischt werden, die
nicht von SEAT freigegeben sind. Anderenfalls
drohen erhebliche Schäden am Motor und am
Motorkühlsystem.
● Wenn die Flüssigkeit im Kühlmittelausg-
leichbehälter nicht lila, sondern z. B. braun
ist, wurde der Kühlmittelzusatz G 13 wahr-
scheinlich mit einem ungeeigneten Fremd-
kühlmittel vermischt. In diesem Fall muss das
Motorkühlmittel umgehend gewechselt wer-
den. Anderenfalls können schwere Funktions-
störungen und Motorschäden entstehen! Umwelthinweis
Kühlmittel und Kühlmittelzusätze können die
Umwelt verschmutzen. Ausgelaufenes Kühl-
mittel ist aufzuwischen und umweltgerecht zu
entsorgen. Kühlmittel nachfüllen
Lesen Sie aufmerksam die zusätzlichen In-
formationen durch
›
› ›
 Seite 32.
Wenn der Kühlmittelstand unter die Markie-
rung MIN gesunken ist, füllen Sie Kühlmittel
nach.
Kühlmittelstand prüfen
– Stellen Sie das Fahrzeug auf einem ebenen
Untergrund ab. –
Schalten Sie die Zündung aus.
– Lesen Sie den Kühlmittelstand am Kühlmit-
telausgleichsbehälter ab. Der Kühlmittel-
stand muss bei kaltem Motor zwischen den
Markierungen liegen. Bei warmem Motor
kann er auch etwas über der oberen Mar-
kierung liegen.
Kühlmittel nachfüllen – Lassen Sie den Motor abkühlen.
– Legen Sie einen Lappen auf den Deckel des
Kühlmittelausgleichsbehälters und schrau-
ben Sie den Deckel vorsichtig linksherum
ab ››› .
– Füllen Sie nur Kühlmittel nach, wenn sich
noch Kühlflüssigkeit im Ausgleichsbehälter
befindet, andernfalls könnte in der Folge
ein Schaden am Motor
entstehen! Sollte im
Au

sgleichsbehälter kein Kühlmittel mehr
sein, fahren Sie nicht weiter. Fachmänni-
sche Hilfe in Anspruch nehmen ››› .
– Wenn sich noch eine Restmenge von Kühl-
flüssigkeit im Ausgleichsbehälter befindet,
füllen Sie Kühlmittel bis zur oberen Markie-
rung nach.
– Füllen Sie solange das Kühlmittel nach, bis
der Flüssigkeitsstand stabil bleibt.
– Schrauben Sie den Deckel fest zu.
Ein Kühlmittelverlust lässt in erster Linie auf
Undichtigkeiten schließen. Fahren Sie unver- züglich zu einem Fachbetrieb und lassen Sie
das Kühlsystem prüfen. Falls das Kühlsystem
dicht ist, kann ein Verlust dadurch auftreten,
dass das Kühlmittel durch Überhitzung kocht
und aus dem Kühlsystem gedrückt wird.
ACHTUNG
● Das Kühlsystem steht unter Druck! Öffnen
Sie den Verschlussdeckel des Kühlmittel-Aus-
gleichsbehälters nicht, solange der Motor
warm ist – Verbrennungsgefahr!
● Der Kühlmittelzusatz und damit das Kühl-
mittel sind gesundheitsschädlich. Bewahren
Sie das Additiv nur im verschlossenen Origi-
nal-Behälter und sicher vor Kindern auf. An-
dernfalls besteht Vergiftungsgefahr.
● Bei Arbeiten im Motorraum müssen Sie
auch bei ausgeschalteter Zündung damit
rechnen, dass sich der Kühlerventilator von
selbst einschaltet – Verletzungsgefahr! VORSICHT
Füllen Sie kein Kühlmittel nach, wenn sich im
Ausgleichsbehälter keine Kühlflüssigkeit
mehr befindet! Es könnte Luft ins Kühlsystem
gelangt sein. Fahren Sie in diesem Fall nicht
weiter. Fachmännische Hilfe in Anspruch neh-
men. Gefahr eines Motorschadens! 218
