Seat Toledo 2005 Manual de instrucciones (in Spanish)

Asientos y portaobjetos149
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

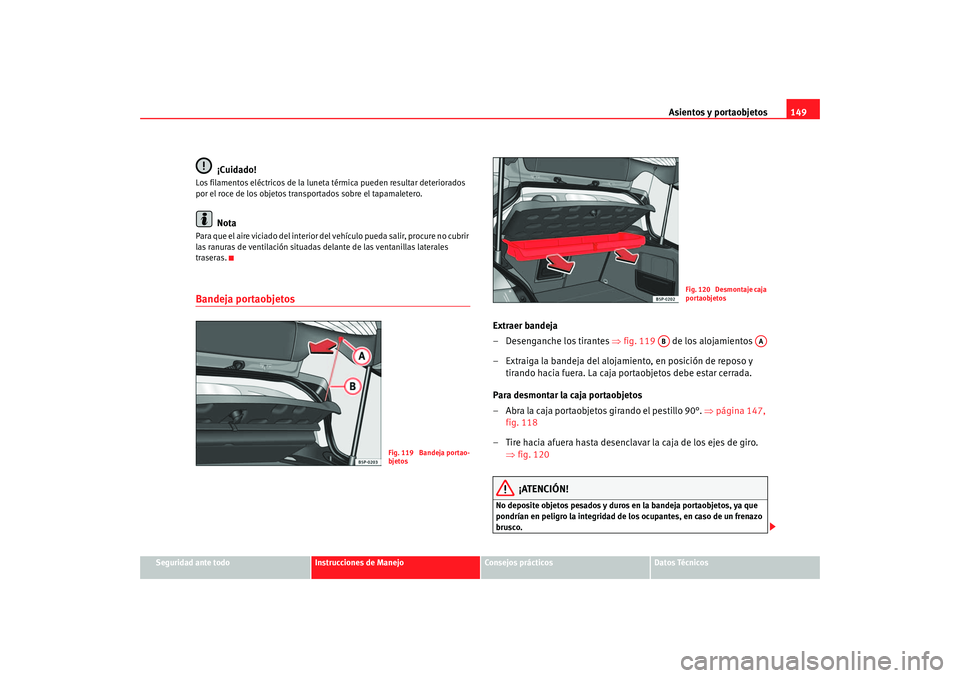

¡Cuidado!
Los filamentos eléctricos de la luneta térmica pueden resultar deteriorados
por el roce de los objetos transportados sobre el tapamaletero.
Nota
Para que el aire viciado del interior del vehículo pueda salir, procure no cubrir
las ranuras de ventilación situadas delante de las ventanillas laterales
traseras.Bandeja portaobjetos
Extraer bandeja
– Desenganche los tirantes ⇒fig. 119 de los alojamientos
– Extraiga la bandeja del alojamiento, en posición de reposo y tirando hacia fuera. La caja portaobjetos debe estar cerrada.
Para desmontar la caja portaobjetos
– Abra la ca ja portaobjetos gira ndo el pestillo 90°. ⇒ página 147,
fig. 118
– Tire hacia afuera hasta desenclavar la caja de los ejes de giro. ⇒fig. 120
¡ATENCIÓN!
No deposite objetos pesados y duros en la bandeja portaobjetos, ya que
pondrían en peligro la integridad de los ocupantes, en caso de un frenazo
brusco.
Fig. 119 Bandeja portao-
bjetos
Fig. 120 Desmontaje caja
portaobjetos
AB
AA
Espanyol toledo Seite 149 Mittwoch, 28. September 2005 4:21 16

Asientos y portaobjetos
150

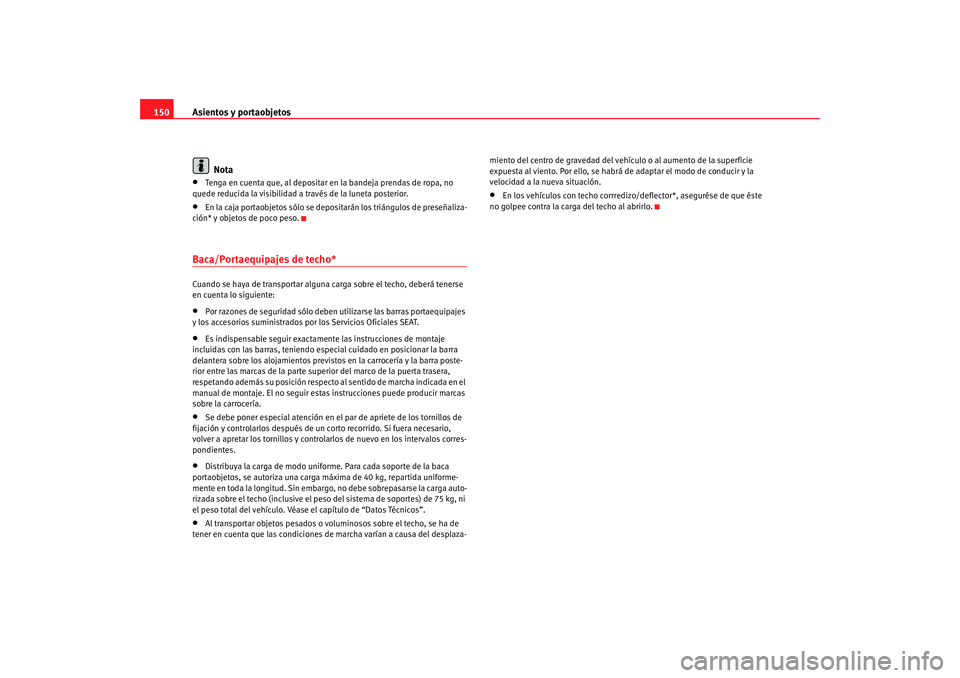

Nota•
Tenga en cuenta que, al depositar en la bandeja prendas de ropa, no
quede reducida la visibilidad a través de la luneta posterior.
•
En la caja portaobjetos sólo se depo sitarán los triángulos de preseñaliza-
ción* y objetos de poco peso.
Baca/Portaequipajes de techo*Cuando se haya de transportar alguna carga sobre el techo, deberá tenerse
en cuenta lo siguiente:•
Por razones de seguridad sólo deben utilizarse las barras portaequipajes
y los accesorios suministrados por los Servicios Oficiales SEAT.
•
Es indispensable seguir exactamente las instrucciones de montaje
incluidas con las barras, teniendo especial cuidado en posicionar la barra
delantera sobre los alojamientos previstos en la carrocería y la barra poste-
rior entre las marcas de la parte superior del marco de la puerta trasera,
respetando además su posición respecto al sentido de marcha indicada en el
manual de montaje. El no seguir estas instrucciones puede producir marcas
sobre la carrocería.
•
Se debe poner especial atención en el par de apriete de los tornillos de
fijación y controlarlos de spués de un corto recorrido. Si fuera necesario,
volver a apretar los tornillos y controla rlos de nuevo en los intervalos corres-
pondientes.
•
Distribuya la carga de modo uniforme. Para cada soporte de la baca
portaobjetos, se autoriza una carga máxima de 40 kg, repartida uniforme-
mente en toda la longitud. Sin embargo, no debe sobrepasarse la carga auto-
rizada sobre el techo (inclusive el peso del sistema de soportes) de 75 kg, ni
el peso total del vehículo. Véase el capítulo de “Datos Técnicos”.
•
Al transportar objetos pesados o voluminosos sobre el techo, se ha de
tener en cuenta que las condiciones de marcha varían a causa del desplaza- miento del centro de gravedad del vehículo o al aumento de la superficie
expuesta al viento. Por ello, se habrá de
adaptar el modo de conducir y la
velocidad a la nueva situación.
•
En los vehículos con techo corrredizo/deflector*, asegurése de que éste
no golpee contra la carga del techo al abrirlo.
Espanyol toledo Seite 150 Mittwoch, 28. September 2005 4:21 16

Climatización151
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

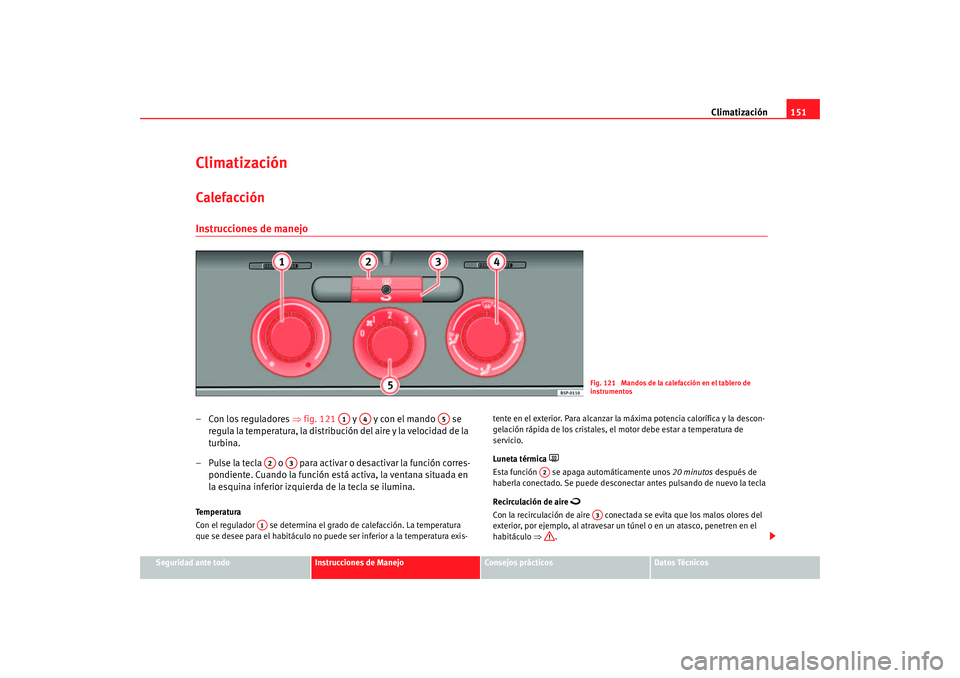

ClimatizaciónCalefacción Instrucciones de manejo– Con los reguladores ⇒fig. 121 y y con el mando se
reg ula la tem pe ratura , la distribu ció n de l a ire y la velocidad d e la
turbina.
– Pulse la tecla o para activar o desactivar la función corres- pondiente. Cuando la función está activa, la ventana situada en
la esquina inferior izquierda de la tecla se ilumina.Temperatura
Con el regulador se determina el grado de calefacción. La temperatura
que se desee para el habitáculo no puede ser inferior a la temperatura exis- tente en el exterior. Para alcanzar la
máxima potencia calorífica y la descon-
gelación rápida de los cristales, el motor debe estar a temperatura de
servicio.
Luneta térmica

Esta función se apaga automáticamente unos 20 minutos después de
haberla conectado. Se puede desconectar antes pulsando de nuevo la tecla
Recirculación de aire

Con la recirculación de aire conectada se evita que los malos olores del
exterior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el
habitáculo ⇒.
Fig. 121 Mandos de la calefacción en el tablero de
instrumentos
A1
A4
A5
A2
A3
A1
A2
A3
Espanyol toledo Seite 151 Mittwoch, 28. September 2005 4:21 16

Climatización

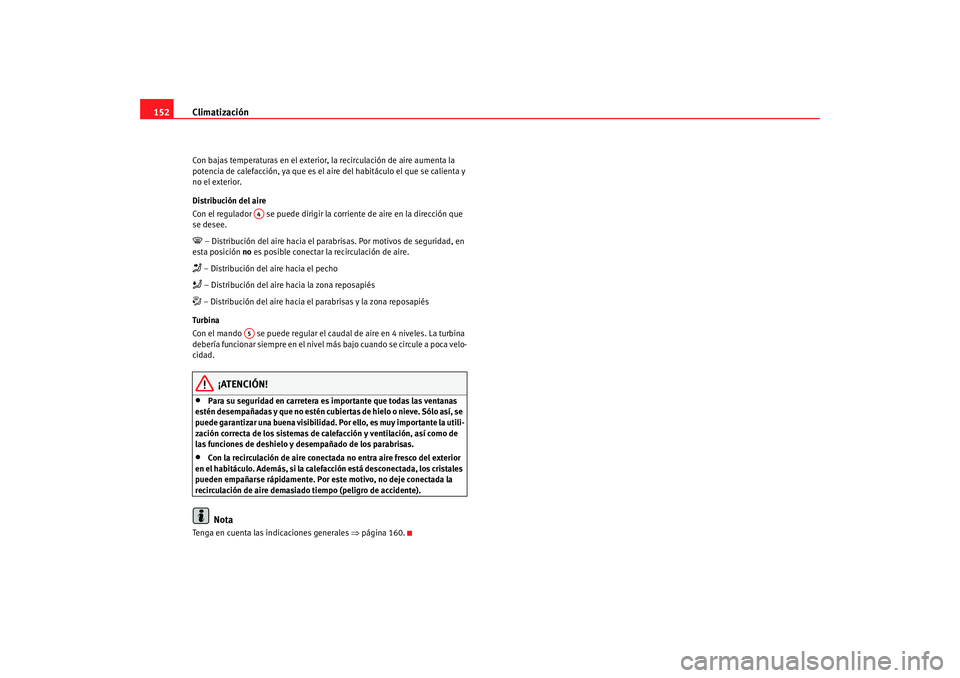

152Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior.
Distribución del aire
Con el regulador se puede dirigir la co rriente de aire en la dirección que
se desee. – Distribución del aire hacia el para brisas. Por motivos de seguridad, en
esta posición no es posible conectar la recirculación de aire. – Distribución del aire hacia el pecho – Distribución del aire hacia la zona reposapiés – Distribución del aire hacia el parabrisas y la zona reposapiés
Tu rbi na
Con el mando se puede regular el caudal de aire en 4 niveles. La turbina
debería funcionar siempre en el nivel más bajo cuando se circule a poca velo-
cidad.
¡ATENCIÓN!
•
Para su seguridad en carretera es importante que todas las ventanas
estén desempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se
puede garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
•
Con la recirculación de aire conectada no entra aire fresco del exterior
en el habitáculo. Además, si la calefacción está desconectada, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).Nota
Tenga en cuenta las indicaciones generales ⇒página 160.
A4
A5
Espanyol toledo Seite 152 Mittwoch, 28. September 2005 4:21 16

Climatización153
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

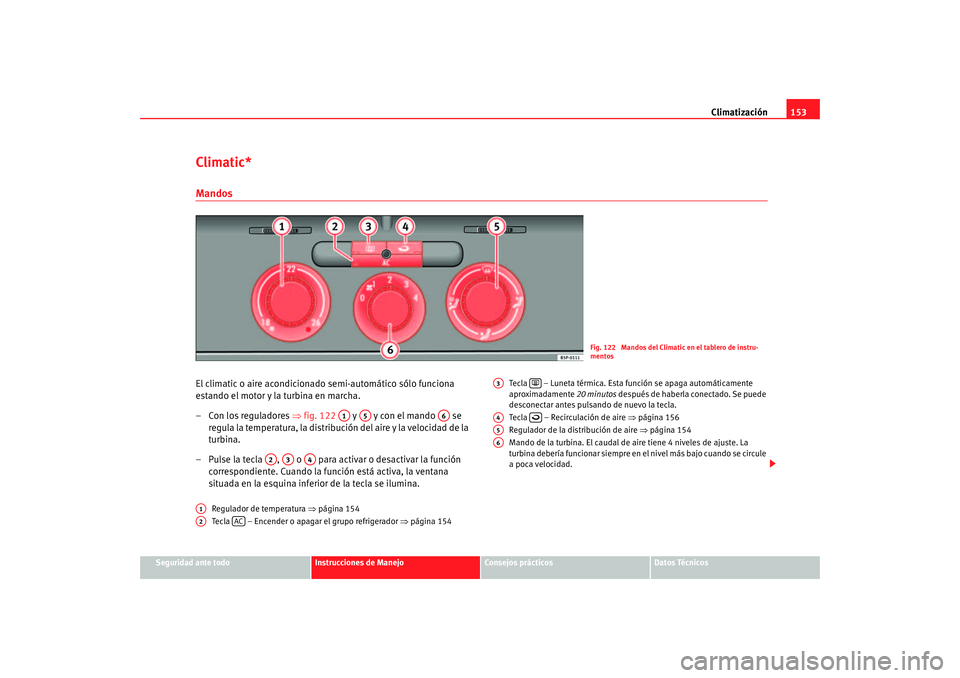

Climatic*MandosEl climatic o aire acondicionado semi-automático sólo funciona
estando el motor y la turbina en marcha.
– Con los reguladores ⇒fig. 122 y y con el mando se
reg ula la tem pe ratura , la distribu ció n de l a ire y la velocidad d e la
turbina.
– Pulse la tecla , o para activar o desactivar la función correspondiente. Cuando la función está activa, la ventana
situada en la esquina inferior de la tecla se ilumina.
Regulador de temperatura ⇒ página 154
Tecla – Encender o apagar el grupo refrigerador ⇒ página 154Tecla – Luneta térmica. Esta
función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Se puede
desconectar antes pulsando de nuevo la tecla.
Tecla – Recirculación de aire ⇒página 156
Regulador de la distribución de aire ⇒página 154
Mando de la turbina. El caudal de aire tiene 4 niveles de ajuste. La
turbina debería funcionar siempre en el nivel más bajo cuando se circule
a poca velocidad.
Fig. 122 Mandos del Climatic en el tablero de instru-
mentos
A1
A5
A6
A2
A3
A4
A1A2
AC
A3

A4

A5A6
Espanyol toledo Seite 153 Mittwoch, 28. September 2005 4:21 16

Climatización
154

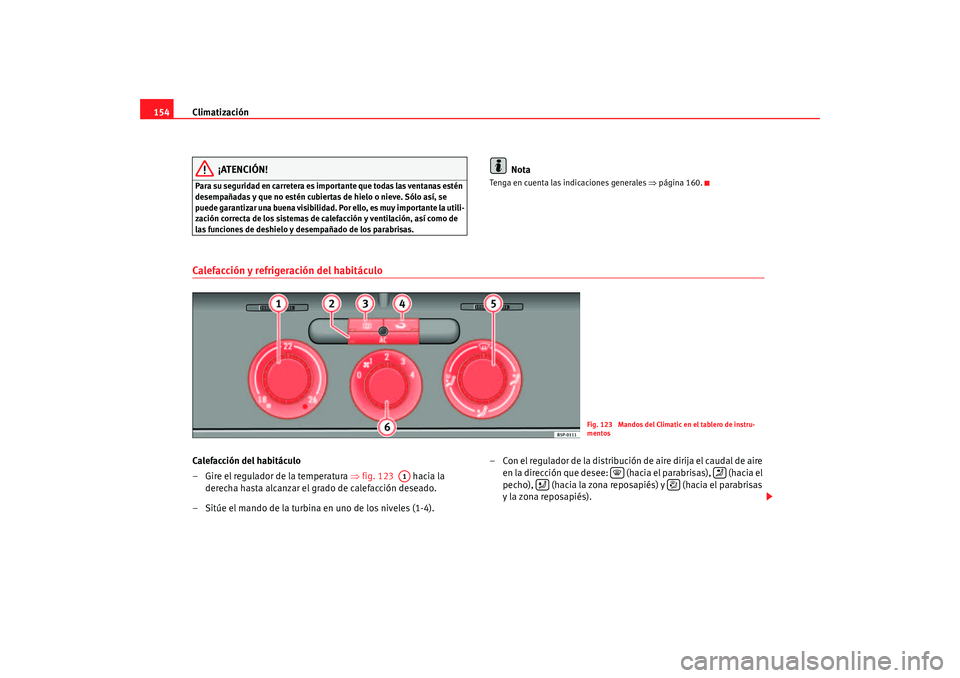

¡ATENCIÓN!
Para su seguridad en carretera es importante que todas las ventanas estén
desempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se
puede garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 160.
Calefacción y refrigeración del habitáculoCalefacción del habitáculo
– Gire el regulador de la temperatura ⇒fig. 123 hacia la
derecha hasta alcanzar el grado de calefacción deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4). – Con el regulador de la distribución
de aire dirija el caudal de aire
en la dirección que desee: (hacia el parabrisas), (hacia el
pecho), (hacia la zona reposapiés) y (hacia el parabrisas
y la zona reposapiés).
Fig. 123 Mandos del Climatic en el tablero de instru-
mentos
A1




Espanyol toledo Seite 154 Mittwoch, 28. September 2005 4:21 16

Climatización155
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

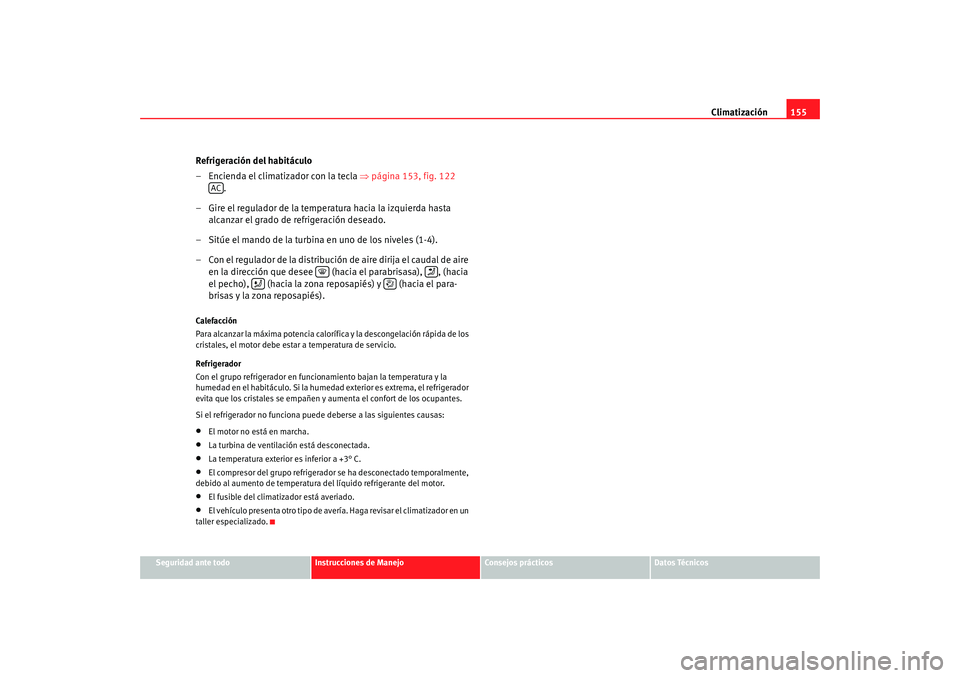

Refrigeración del habitáculo
– Encienda el climatizador con la tecla ⇒página 153, fig. 122
.
– Gire el regulador de la temperatura hacia la izquierda hasta alcanzar el grado de refrigeración deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4).
– Con el regulador de la distribución de aire dirija el caudal de aire en la dirección que desee (hacia el parabrisasa), , (hacia
el pecho), (hacia la zona reposapiés) y (hacia el para-
brisas y la zona reposapiés).Calefacción
Para alcanzar la máxima potencia calorífica y la descongelación rápida de los
cristales, el motor debe estar a temperatura de servicio.
Refrigerador
Con el grupo refrigerador en funcio namiento bajan la temperatura y la
humedad en el habitáculo. Si la humedad exterior es extrema, el refrigerador
evita que los cristales se empañen y aumenta el confort de los ocupantes.
Si el refrigerador no funciona puede deberse a las siguientes causas:•
El motor no está en marcha.
•
La turbina de ventilación está desconectada.
•
La temperatura exterior es inferior a +3° C.
•
El compresor del grupo refrigerador se ha desconectado temporalmente,
debido al aumento de temperatura del líquido refrigerante del motor.
•
El fusible del climatizador está averiado.
•
El vehículo presenta otro tipo de aver ía. Haga revisar el climatizador en un
taller especializado.AC




Espanyol toledo Seite 155 Mittwoch, 28. September 2005 4:21 16

Climatización

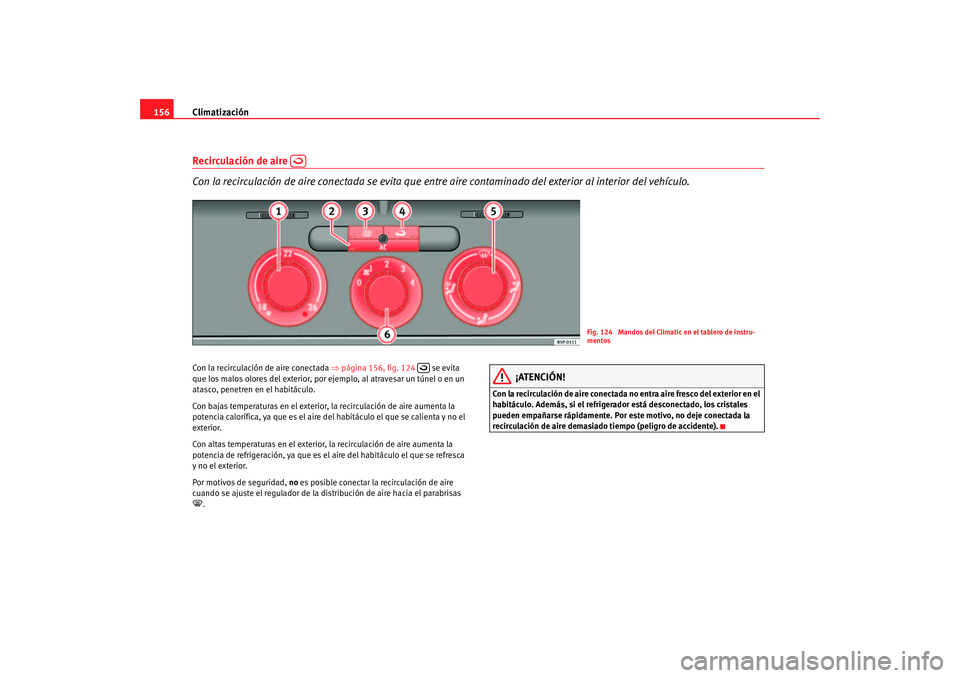

156Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire contaminado del exterior al interior del vehículo.Con la recirculación de aire conectada ⇒página 156, fig. 124 se evita
que los malos olores del exterior, por ejemplo, al atravesar un túnel o en un
atasco, penetren en el habitáculo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia calorífica, ya que es el aire del habitáculo el que se calienta y no el
exterior.
Con altas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de refrigeración, ya que es el aire del habitáculo el que se refresca
y no el exterior.
Por motivos de seguridad, no es posible conectar la recirculación de aire
cuando se ajuste el regulador de la distribución de aire hacia el parabrisas .
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).

Fig. 124 Mandos del Climatic en el tablero de instru-
mentos

Espanyol toledo Seite 156 Mittwoch, 28. September 2005 4:21 16

Climatización157
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
2C-Climatronic*Mandos
Con los mandos puede realizar ajustes diferentes en el climatizador para el lado izquierdo y derecho.El climatizador sólo funciona estando el motor y la turbina en
marcha.
– Pulse las teclas de regulación de temperatura ⇒página 157,
fig. 125 ó para ajustar la temperatura del lado izquierdo y
derecho respectivamente.
– Cuando pulse una tecla se activará la función correspondiente. Cuando la función está activa,se indicará en el display. Además,
las funciones de deshielo y luneta térmica se iluminarán con el
símbolo correspondiente en amarillo. Para desconectar la
función, pulse la tecla de nuevo.
La temperatura se puede ajustar por separado para el lado izquierdo y
derecho del habitáculo.
Indicación en pantalla de la temperatura seleccionada para el lado
izquierdo del habitáculo.
Tecla – Recirculación de aire manual
Tecla – Distribución del aire hacia el centro
Tecla – Distribución del aire hacia abajo
Tecla – Distribución del aire hacia arriba
Indicación de la temperatura seleccionada para el lado derecho del habi-
táculo.
Tecla – Función de descongelación del parabrisas. Con ella el aire
que se aspira del exterior se dirige hacia el parabrisas. La función de
Fig. 125 Mandos del 2C-Climatronic en el tablero de
instrumentos
A9
A14
A1A2

A3

A4

A5

A6A7

Espanyol toledo Seite 157 Mittwoch, 28. September 2005 4:21 16

Climatización
158
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores a 3° C se conecta el grupo refrige-
rador automáticamente para deshumedec er el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display.
Tecla – Luneta térmica. Esta fu nción se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así,
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Regulador de temperatura para el lado izquierdo ⇒página 158
Regulador de la turbina ⇒página 159
Tecla – Para conectar y desconectar el 2C-Climatronic
⇒ página 159
Tecla – Ajuste automático de la temperatura, de la ventilación y de
la distribución de aire ⇒página 158
Tecla – Para desconectar el grupo refrigerador
Regulador de temperatura para el lado derecho ⇒página 158¡ATENCIÓN!
Para la seguridad vial es importante que todas las ventanas estén desem-
pañadas y que no estén cubiertas de h ielo o nieve. Sólo así, se puede
garantizar una buena visibilidad. Por ello, es muy importante la utilización
correcta de los sistemas de calefacción y ventilación, así como de las
funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 160.
Modo automático
En este modo se regulan automáticamente la temperatura, el
caudal y la distribución del aire para alcanzar lo antes
posible una temperatura programada y mantenerla cons-
tante.La temperatura de los lados derecho e izquierdo del habitáculo
puede regularse por separado.
Activar el modo automático
–Pulse la tecla ⇒ página 157, fig. 125.Aparece “AUTO” en
el display.
– Pulse las teclas de temperatura para ajustar la temperatura deseada en los lados derecho e izquierdo del habitáculo. Se
recomienda ajustar una temperatura de 22° C (72° F).En el modo automático y con una temper atura de 22° C (72° F) se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o deter-
minadas circunstancias exijan lo cont rario. La temperatura del habitáculo
puede ajustarse entre +16° C (61° F) y +29,5° C (86° F). Estos son valores
aproximados, que dependiendo de las condiciones climáticas externas
pueden variar mínimamente.
El Climatronic mantiene una temperatur a constante. Para ello, va regulando
automáticamente la temperatura del ai re que va saliendo, las revoluciones
de la turbina y la distribución del aire. Este sistema también tiene en cuenta
la intensidad de la radiación solar, por lo que no es necesario realizar un
reajuste manual. De ahí que el modo automático ofrezca casi siempre las
mejores condiciones para el bienesta r de los ocupantes en todas las esta-
ciones del año.
A8

A9A10A11
OFF
A12
AUTO
A13
ECON
A14
AUTO
Espanyol toledo Seite 158 Mittwoch, 28. September 2005 4:21 16
