Seat Toledo 2005 Manual de instrucciones (in Spanish)

Conducción169
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

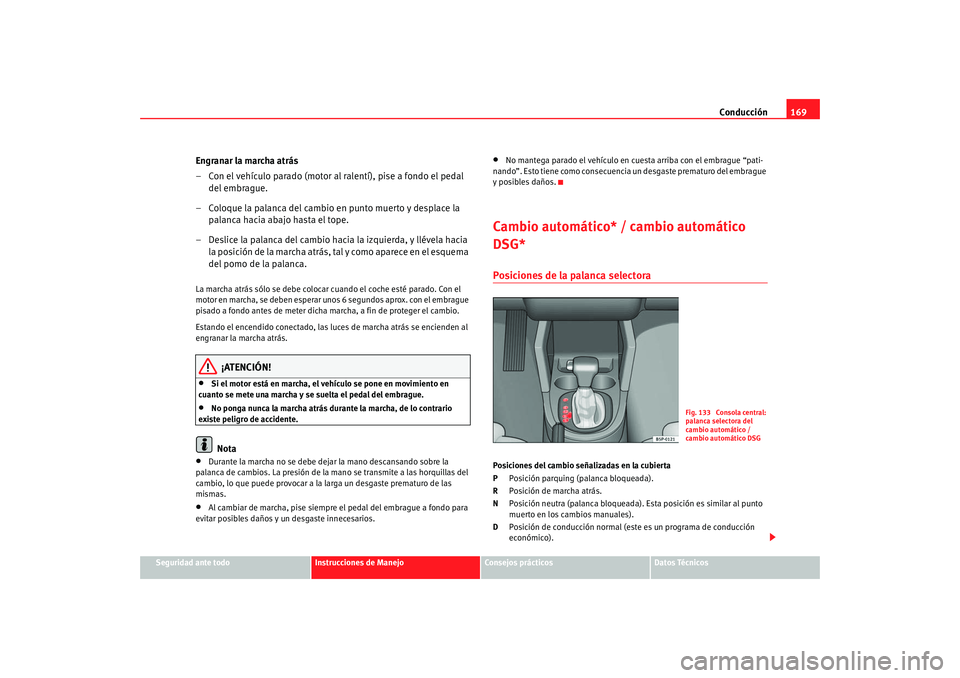

Engranar la marcha atrás
– Con el vehículo parado (motor al ralentí), pise a fondo el pedal
del embrague.
– Coloque la palanca del cambio en punto muerto y desplace la palanca hacia abajo hasta el tope.
– Deslice la palanca del cambio hacia la izquierda, y llévela hacia la posición de la marcha atrás, tal y como aparece en el esquema
del pomo de la palanca.La marcha atrás sólo se debe colocar cuando el coche esté parado. Con el
motor en marcha, se deben esperar unos 6 segundos aprox. con el embrague
pisado a fondo antes de meter dicha marcha, a fin de proteger el cambio.
Estando el encendido conectado, las luces de marcha atrás se encienden al
engranar la marcha atrás.
¡ATENCIÓN!
•
Si el motor está en marcha, el vehículo se pone en movimiento en
cuanto se mete una marcha y se suelta el pedal del embrague.
•
No ponga nunca la marcha atrás durante la marcha, de lo contrario
existe peligro de accidente.Nota
•
Durante la marcha no se debe dejar la mano descansando sobre la
palanca de cambios. La presión de la mano se transmite a las horquillas del
cambio, lo que puede provocar a la larga un desgaste prematuro de las
mismas.
•
Al cambiar de marcha, pise siempre el pedal del embrague a fondo para
evitar posibles daños y un desgaste innecesarios.
•
No mantega parado el vehículo en cuesta arriba con el embrague “pati-
nando”. Esto tiene como consecuencia un desgaste prematuro del embrague
y posibles daños.
Cambio automático* / cambio automático
DSG*Posiciones de la palanca selectoraPosiciones del cambio señalizadas en la cubierta
P Posición parquing (palanca bloqueada).
R Posición de marcha atrás.
N Posición neutra (palanca bloqueada). Esta posición es similar al punto
muerto en los cambios manuales).
D Posición de conducción normal (este es un programa de conducción
económico).
Fig. 133 Consola central:
palanca selectora del
cambio automático /
cambio automático DSG
Espanyol toledo Seite 169 Mittwoch, 28. September 2005 4:21 16

Conducción

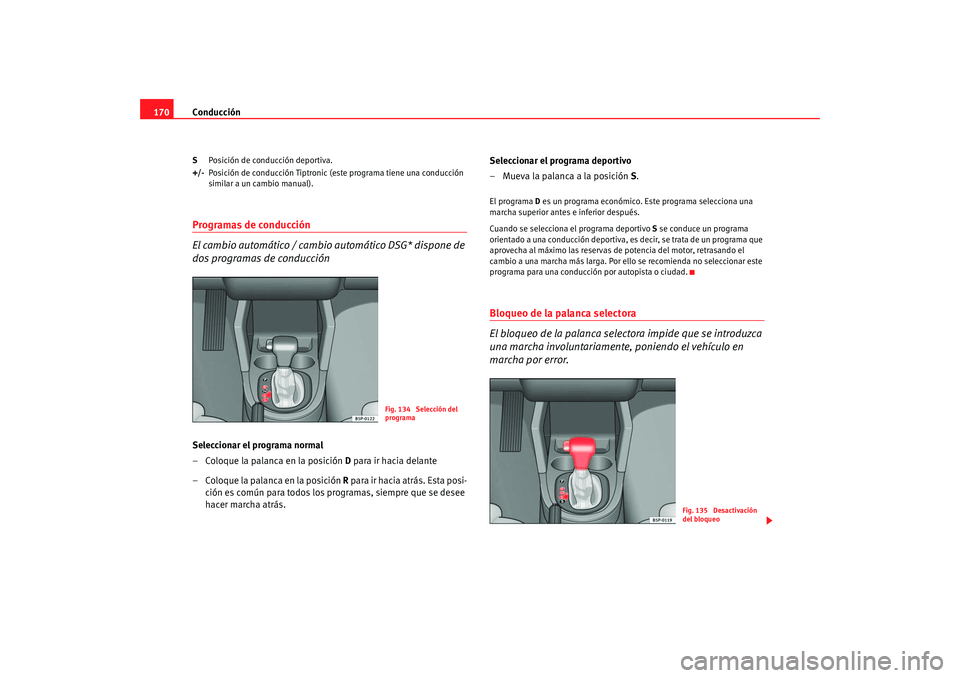

170S Posición de conducción deportiva.
+/- Posición de conducción Tiptronic (este programa tiene una conducción
similar a un cambio manual).Programas de conducción
El cambio automático / cambio automático DSG* dispone de
dos programas de conducciónSeleccionar el programa normal
– Coloque la palanca en la posición D para ir hacia delante
– Coloque la palanca en la posición R para ir hacia atrás. Esta posi-
ción es común para todos los programas, siempre que se desee
hacer marcha atrás. Seleccionar el programa deportivo
– Mueva la palanca a la posición
S.
El programa D es un programa económico. Este programa selecciona una
marcha superior antes e inferior después.
Cuando se selecciona el programa deportivo S se conduce un programa
orientado a una conducción deportiva, es decir, se trata de un programa que
aprovecha al máximo las reservas de potencia del motor, retrasando el
cambio a una marcha más larga. Por ello se recomienda no seleccionar este
programa para una conducción por autopista o ciudad.Bloqueo de la palanca selectora
El bloqueo de la palanca selectora impide que se introduzca
una marcha involuntariamente, poniendo el vehículo en
marcha por error.
Fig. 134 Selección del
programa
Fig. 135 Desactivación
del bloqueo
Espanyol toledo Seite 170 Mittwoch, 28. September 2005 4:21 16

Conducción171
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

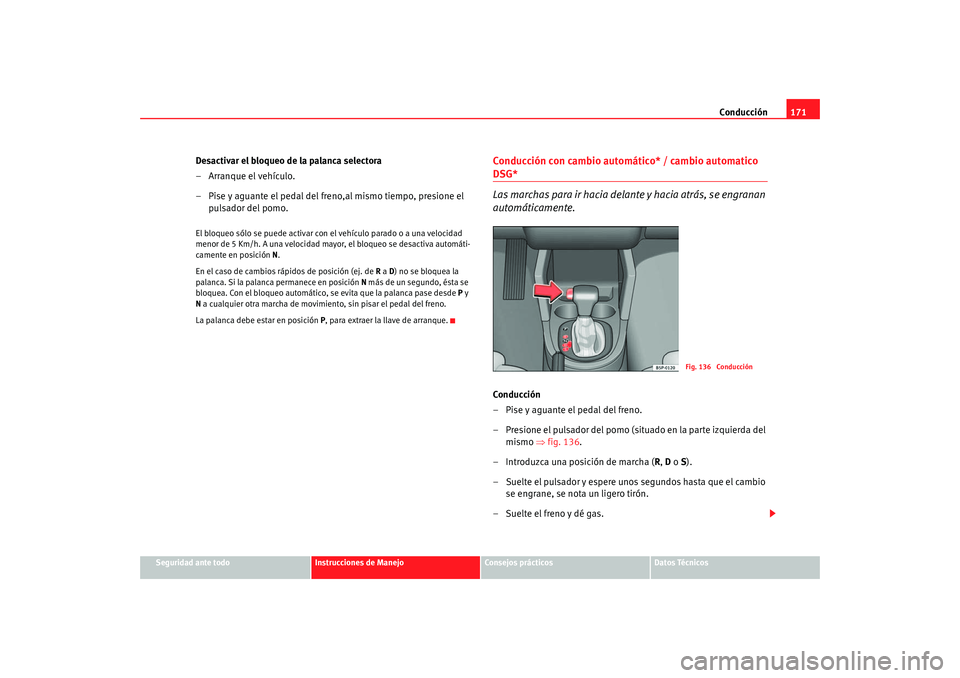

Desactivar el bloqueo de la palanca selectora
– Arranque el vehículo.
– Pise y aguante el pedal del freno,al mismo tiempo, presione el
pulsador del pomo.El bloqueo sólo se puede activar con el vehículo parado o a una velocidad
menor de 5 Km/h. A una velocidad mayor, el bloqueo se desactiva automáti-
camente en posición N.
En el caso de cambios rápidos de posición (ej. de R a D) no se bloquea la
palanca. Si la palanca permanece en posición N más de un segundo, ésta se
bloquea. Con el bloqueo automático, se evita que la palanca pase desde P y
N a cualquier otra marcha de movimiento, sin pisar el pedal del freno.
La palanca debe estar en posición P, para extraer la llave de arranque.
Conducción con cambio automático* / cambio automatico DSG*
Las marchas para ir hacia delant e y hacia atrás, se engranan
automáticamente.Conducción
– Pise y aguante el pedal del freno.
– Pre sione el pu lsador del pomo (s i
tuado en la part e i
zqui erda del
mism

o ⇒ fig. 136 .
– I n

troduzca una posición de marcha ( R, D o S).
– Suelte el pulsador y espere unos segundos hasta que el cambio se engrane, se nota un ligero tirón.
– Suelte el freno y dé gas.
Fig. 136 Conducción
Espanyol toledo Seite 171 Mittwoch, 28. September 2005 4:21 16

Conducción
172

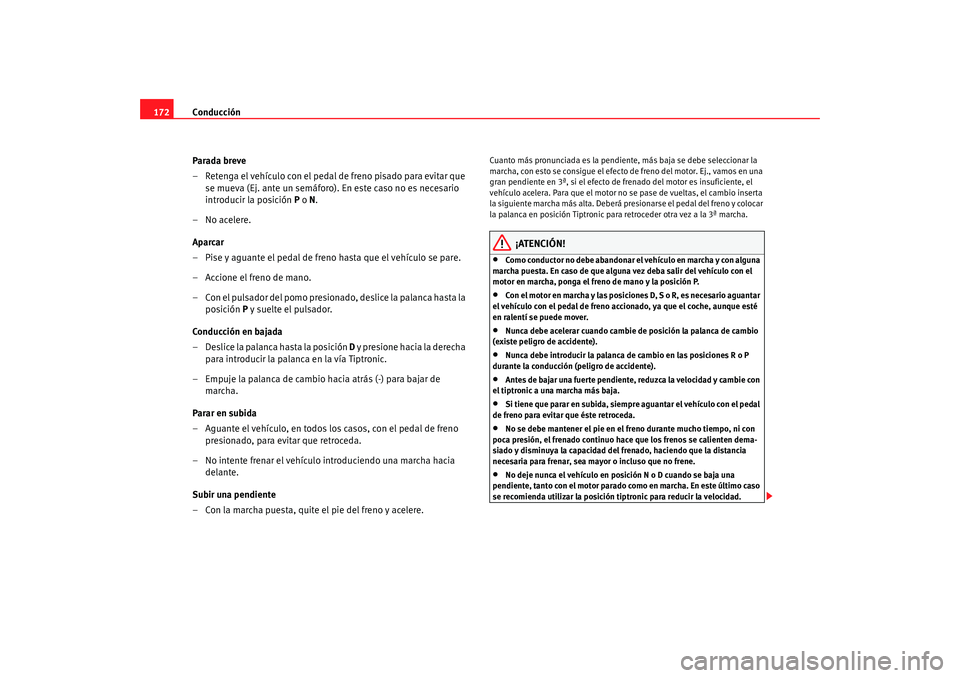

Parada breve
– Retenga el vehículo con el pedal de freno pisado para evitar que se mueva (Ej. ante un semáforo). En este caso no es necesario
introducir la posición P o N.
– No acelere.
Aparcar
– Pise y aguante el pedal de freno hasta que el vehículo se pare.
– Accione el freno de mano.
– Con el pulsador del pomo presionado, deslice la palanca hasta la posición P y suelte el pulsador.
Conducción en bajada
– Deslice la palanca hasta la posición D y presione hacia la derecha
para introducir la palanca en la vía Tiptronic.
– Empuje la palanca de cambio hacia atrás (-) para bajar de marcha.
Parar en subida
– Aguante el vehículo, en todos los casos, con el pedal de freno presionado, para evitar que retroceda.
– No intente frenar el vehículo introduciendo una marcha hacia delante.
Subir una pendiente
– Con la marcha puesta, quite el pie del freno y acelere.
Cuanto más pronunciada es la pendiente, más baja se debe seleccionar la
marcha, con esto se consigue el efecto de freno del motor. Ej., vamos en una
gran pendiente en 3ª, si el efecto de frenado del motor es insuficiente, el
vehículo acelera. Para que el motor no se pase de vueltas, el cambio inserta
la siguiente marcha más alta. Deberá presionarse el pedal del freno y colocar
la palanca en posición Tiptronic para retroceder otra vez a la 3ª marcha.
¡ATENCIÓN!
•
Como conductor no debe abandonar el vehículo en marcha y con alguna
marcha puesta. En caso de que alguna vez deba salir del vehículo con el
motor en marcha, ponga el freno de mano y la posición P.
•
Con el motor en marcha y las posiciones D, S o R, es necesario aguantar
el vehículo con el pedal de freno accionado, ya que el coche, aunque esté
en ralentí se puede mover.
•
Nunca debe acelerar cuando cambie de posición la palanca de cambio
(existe peligro de accidente).
•
Nunca debe introducir la palanca de cambio en las posiciones R o P
durante la conducción (peligro de accidente).
•
Antes de bajar una fuerte pendiente, reduzca la velocidad y cambie con
el tiptronic a una marcha más baja.
•
Si tiene que parar en subida, siempre aguantar el vehículo con el pedal
de freno para evitar que éste retroceda.
•
No se debe mantener el pie en el freno durante mucho tiempo, ni con
poca presión, el frenado continuo hace que los frenos se calienten dema-
siado y disminuya la capacidad del frenado, haciendo que la distancia
necesaria para frenar, sea mayor o incluso que no frene.
•
No deje nunca el vehículo en posición N o D cuando se baja una
pendiente, tanto con el motor parado co mo en marcha. En este último caso
se recomienda utilizar la posición tiptronic para reducir la velocidad.
Espanyol toledo Seite 172 Mittwoch, 28. September 2005 4:21 16

Conducción173
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

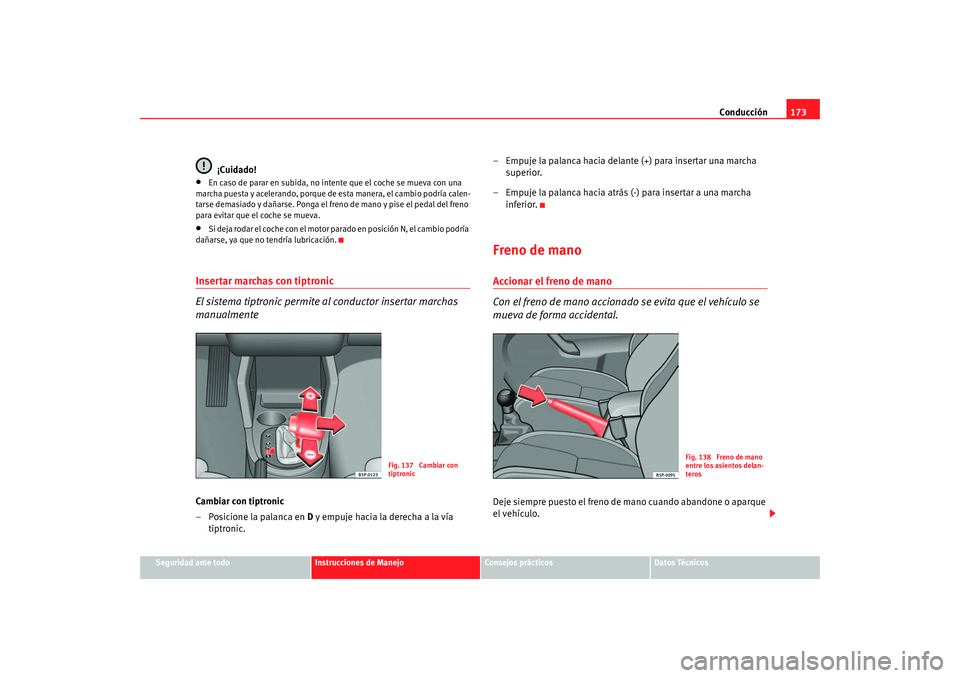

¡Cuidado!
•
En caso de parar en subida, no intente que el coche se mueva con una
marcha puesta y acelerando, porque de esta manera, el cambio podría calen-
tarse demasiado y dañarse. Ponga el freno de mano y pise el pedal del freno
para evitar que el coche se mueva.
•
Si deja rodar el coche con el motor para do en posición N, el cambio podría
dañarse, ya que no tendría lubricación.
Insertar marchas con tiptronic
El sistema tiptronic permite al conductor insertar marchas
manualmenteCambiar con tiptronic
– Posicione la palanca en D y empuje hacia la derecha a la vía
tiptronic. – Empuje la palanca hacia delante (+) para insertar una marcha
superior.
– Empuje la palanca hacia atrás (-) para insertar a una marcha inferior.
Freno de manoAccionar el freno de mano
Con el freno de mano accionado se evita que el vehículo se
mueva de forma accidental.Deje siempre puesto el freno de mano cuando abandone o aparque
el vehículo.
Fig. 137 Cambiar con
tiptronic
Fig. 138 Freno de mano
entre los asientos delan-
teros
Espanyol toledo Seite 173 Mittwoch, 28. September 2005 4:21 16

Conducción
174

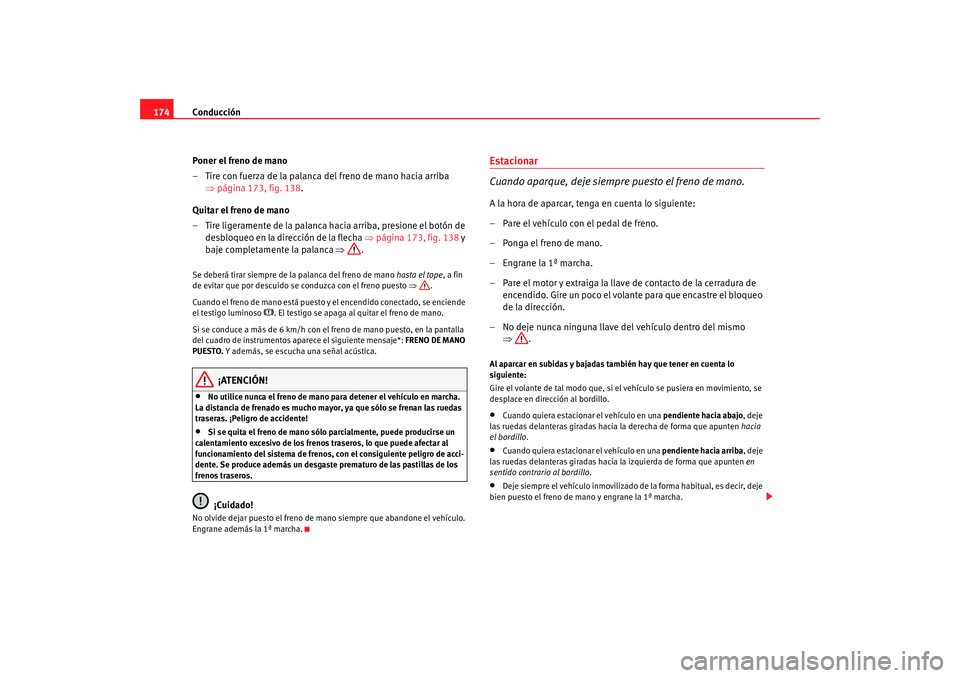

Poner el freno de mano
– Tire con fuerza de la palanca del freno de mano hacia arriba ⇒página 173, fig. 138 .
Quitar el freno de mano
– Tire ligeramente de la palanca hacia arriba, presione el botón de desbloqueo en la dirección de la flecha ⇒página 173, fig. 138 y
baje completamente la palanca ⇒.Se deberá tirar siempre de la palanca del freno de mano hasta el tope, a fin
de evitar que por descuido se conduzca con el freno puesto ⇒.
Cuando el freno de mano está puesto y el encendido conectado, se enciende
el testigo luminoso
. El testigo se apaga al quitar el freno de mano.
Si se conduce a más de 6 km/h con el freno de mano puesto, en la pantalla
del cuadro de instrumentos aparece el siguiente mensaje*: FRENO DE MANO
PUESTO. Y además, se escucha una señal acústica.
¡ATENCIÓN!
•
No utilice nunca el freno de mano para detener el vehículo en marcha.
La distancia de frenado es mucho mayor, ya que sólo se frenan las ruedas
traseras. ¡Peligro de accidente!
•
Si se quita el freno de mano sólo parcialmente, puede producirse un
calentamiento excesivo de los frenos traseros, lo que puede afectar al
funcionamiento del sistema de frenos, con el consiguiente peligro de acci-
dente. Se produce además un desgaste prematuro de las pastillas de los
frenos traseros.¡Cuidado!
No olvide dejar puesto el freno de mano siempre que abandone el vehículo.
Engrane además la 1ª marcha.
Estacionar
Cuando aparque, deje siempre puesto el freno de mano.A la hora de aparcar, tenga en cuenta lo siguiente:
– Pare el vehículo con el pedal de freno.
– Ponga el freno de mano.
–Engrane la 1ª marcha.
– Pare el motor y extraiga la llave de contacto de la cerradura de encendido. Gire un poco el volante para que encastre el bloqueo
de la dirección.
– No deje nunca ninguna llave del vehículo dentro del mismo ⇒ .Al aparcar en subidas y bajadas también hay que tener en cuenta lo
siguiente:
Gire el volante de tal modo que, si el vehículo se pusiera en movimiento, se
desplace en dirección al bordillo.•
Cuando quiera estacionar el vehículo en una pendiente hacia abajo, deje
las ruedas delanteras giradas hacia la derecha de forma que apunten hacia
el bordillo .
•
Cuando quiera estacionar el vehículo en una pendiente hacia arriba, deje
las ruedas delanteras giradas hacia la izquierda de forma que apunten en
sentido contrario al bordillo .
•
Deje siempre el vehículo inmovilizado de la forma habitual, es decir, deje
bien puesto el freno de mano y engrane la 1ª marcha.
Espanyol toledo Seite 174 Mittwoch, 28. September 2005 4:21 16

Conducción175
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
Elimine todo riesgo posible no dejando el vehículo sin vigilancia.
•
No estacione nunca el vehículo en zonas donde el sistema de escape
pueda entrar en contacto con hierba seca, matorrales, combustible derra-
mado o materiales altamente inflamables.
•
No permita que los pasajeros permanezcan en el vehículo si está
cerrado, ya que las puertas y ventanas no se pueden abrir desde dentro y
en caso de emergencia no se podría abandonar el vehículo. Además, las
puertas cerradas dificultan el rescate de los ocupantes del vehículo.
•
No deberían dejarse nunca niños solos en el vehículo. Podrían quitar,
por ejemplo, el freno de mano o mover la palanca del cambio, lo que ocasio-
naría que el vehículo se pusiese en movimiento pero sin control.
•
Dependiendo de la estación del año, en un vehículo estacionado
pueden llegar a alcanzarse temperaturas casi mortales.
Sistema acústico de ayuda al aparcamiento*Ayuda al aparcamiento posterior
El sistema de ayuda le avisa me diante una señal acústica de
la aproximación de un obstácul o a la zona posterior del vehí-
culo.Descripción
El sistema acústico de ayuda al aparcamiento mide la distancia entre el vehí-
culo y un posible obstáculo mediante 4 sensores de ultrasonidos situados en
el parachoques posterior. El área de medición de los sensores empieza
aproximadamente y dependiendo del obstáculo a una distancia de:•
zona lateral del parachoques posterior: 0,8 m
•
zona central del parachoques posterior: 1,3 m
Activación
El sistema se activa al poner la marcha atrás. Una señal acústica breve y
aguda confirma la activación y el correcto funcionamiento del sistema.
Maniobra marcha atrás
El aviso sobre la distancia empieza tan pronto se detecta un obstáculo en la
zona de ac ción del sis tema. Al di
sminuir la distanc ia entre el
obstáculo y el
vehículo disminuye también el intervalo de tiempo entre los pitidos acús-
ticos.
A partir de una distancia inferior a aproximadamente 25 cm, suena un pitido
continuo (señal de stop). A partir de ese momento no se debería seguir
conduciendo marcha atrás.
Conducción con remolque
En vehículos en los que se ha montado de fábrica un dispositivo para
remolque, el sistema de ayuda al aparca miento no se activa al engranar la
marcha atrás, al estar enchufado el conector eléctrico del remolque al vehí-
culo.
Para evitar un mal funcionamiento del sistema, en caso de no circular con
remolque, deberá desmontarse el enganche de remolque.
Posibles fallos
Si al engranar la marcha atrás sonase un pitido continuo y grave durante
unos segundos, significará que hay un fallo en el sistema de ayuda al apar-
camiento.
Si se sigue produciendo el fallo hast a desconectar el encendido, no se
emitirá la señal acústica de fallo cada vez que se active el sistema de nuevo
(engranar la marcha atrás). Así mismo, tampoco se emitirá el aviso de dispo-
nibilidad del sistema. La reparación de la avería deberá llevarse a cabo en un
Servicio Técnico.
Espanyol toledo Seite 175 Mittwoch, 28. September 2005 4:21 16

Conducción
176Si el aviso de disponibilidad o avería no sonara, el altavoz del sistema estará
defectuoso, no pudiéndose emitir po r tanto los avisos ante un obstáculo.
Para garantizar el funcionamiento del sistema, los sensores deben mante-
nerse limpios y libres de hielo y nieve.
¡ATENCIÓN!
•
Los sensores tienen ángulos muertos en los que los objetos no pueden
ser detectados.
•
Fíjese especialmente en niños pequeños y animales, ya que los
sensores no los detectan siempre. De no prestar la suficiente atención
existe peligro de accidente.
•
La ayuda al aparcamiento no puede reemplazar la atención del
conductor. El conductor asume la responsabilidad de aparcar y realizar
maniobras similares.¡Cuidado!
•
Cuando se le ha avisado ya de la cercanía de un obstáculo bajo, podría
suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del
alcance de medición del sistema, por lo que el sistema no le seguirá avisando
de la presencia del mismo. Bajo ciertas circunstancias, tampoco son detec-
tados objetos tales como, cadenas para impedir el paso de vehículos, lanzas
de remolque, bordillos altos de aceras, barras verticales finas y pintadas o
cercas, por lo que existe peligro de dañar el vehículo.
•
Los obstáculos con cantos o aristas, pueden no ser detectados a tiempo
por el sistema, debido a su geometría. Tenga especial cuidado con este tipo
de obstáculos como esquinas, objetos rect angulares, etc.., ya que se podría
llegar a dañar el vehículo.
•
Extreme la atención en maniobras pa ra aparcar en un rincón entre dos
paredes perpendiculares. Tenga especial cuidado con la aproximación lateral
a la pared (vigile la visión por los retrovisores)
•
El sistema de ayuda al aparcamiento no sustituye en ningún caso la visión
por los retrovisores.
•
Fuentes ultrasónicas ajenas (martillos, neumáticos, máquinas para obras
de construcción, vehículos dotados del sistema PDC) pueden interferir en el
funcionamiento del sistema.
•
Durante la limpieza periódica de los sensores hay que prestar especial
atención a que no se rayen o se dañen. Durante la limpieza con limpiadores
de alta presión o sistemas de chorro de vapor, los sensores deberán pulveri-
zarse durante poco tiempo y desde una distancia superior a 10 cm.
Regulador de velocidad (GRA)*Descripción
El regulador de velocidad mantiene la velocidad programada
entre 30 km/h y 180 km/h de forma constante.Una vez alcanzada y memorizada la velocidad que se desea, se puede dejar
de acelerar.
¡ATENCIÓN!
El regulador de velocidad puede resultar peligroso si la situación no
permite circular con seguridad a una velocidad constante.•
No utilice el regulador de velocidad en caso de tráfico denso, tramos
con muchas curvas o en calzadas en mal estado (a causa de heladas, aqua-
planing, gravilla, nieve, etc.), ya que existe peligro de accidente.
•
Para evitar la utilización involuntaria del regulador de velocidad, no
olvide nunca desconectar el sistema después de utilizarlo.
Espanyol toledo Seite 176 Mittwoch, 28. September 2005 4:21 16

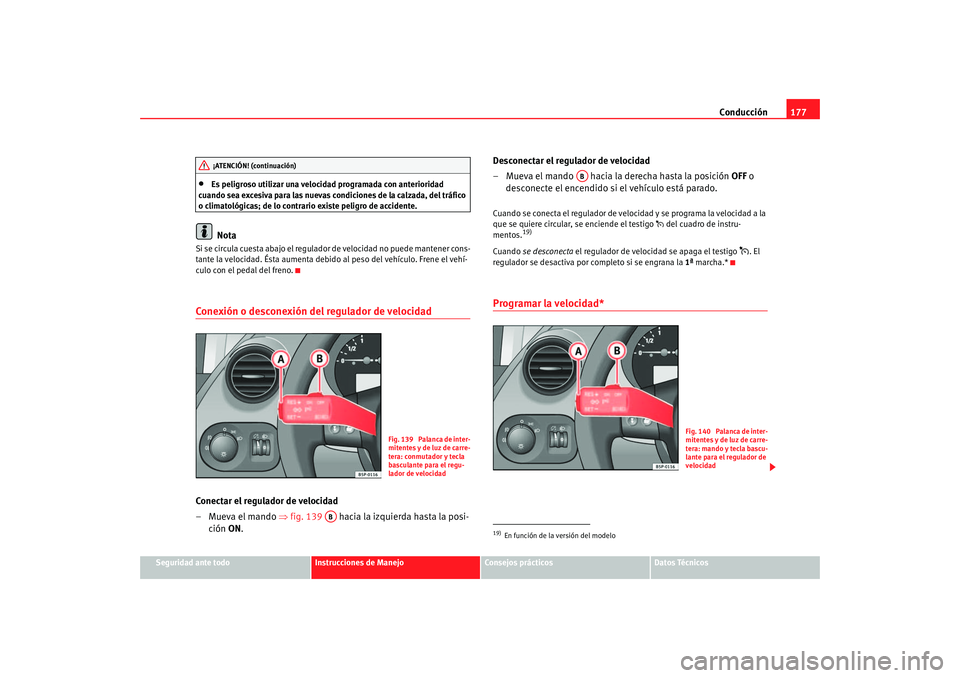

Conducción177
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Es peligroso utilizar una velocidad programada con anterioridad
cuando sea excesiva para las nuevas condiciones de la calzada, del tráfico
o climatológicas; de lo contrario existe peligro de accidente.Nota
Si se circula cuesta abajo el regulador de velocidad no puede mantener cons-
tante la velocidad. Ésta aumenta debido al peso del vehículo. Frene el vehí-
culo con el pedal del freno.Conexión o desconexión del regulador de velocidadConectar el regulador de velocidad
–Mueva el mando ⇒ fig. 139 hacia la izquierda hasta la posi-
ción ON. Desconectar el regulador de velocidad
– Mueva el mando hacia la derecha hasta la posición
OFF o
desconecte el encendido si el vehículo está parado.
Cuando se conecta el regulador de velocidad y se programa la velocidad a la
que se quiere circular, se enciende el testigo  del cuadro de instru-
mentos.
19)
Cuando se desconecta el regulador de velocidad se apaga el testigo
. El
regulador se desactiva por completo si se engrana la 1ª marcha.*
Programar la velocidad*
¡ATENCIÓN! (continuación)
Fig. 139 Palanca de inter-
mitentes y de luz de carre-
tera: conmutador y tecla
basculante para el regu-
lador de velocidad
AB
19)En función de la versión del modelo
AB
Fig. 140 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
Espanyol toledo Seite 177 Mittwoch, 28. September 2005 4:21 16

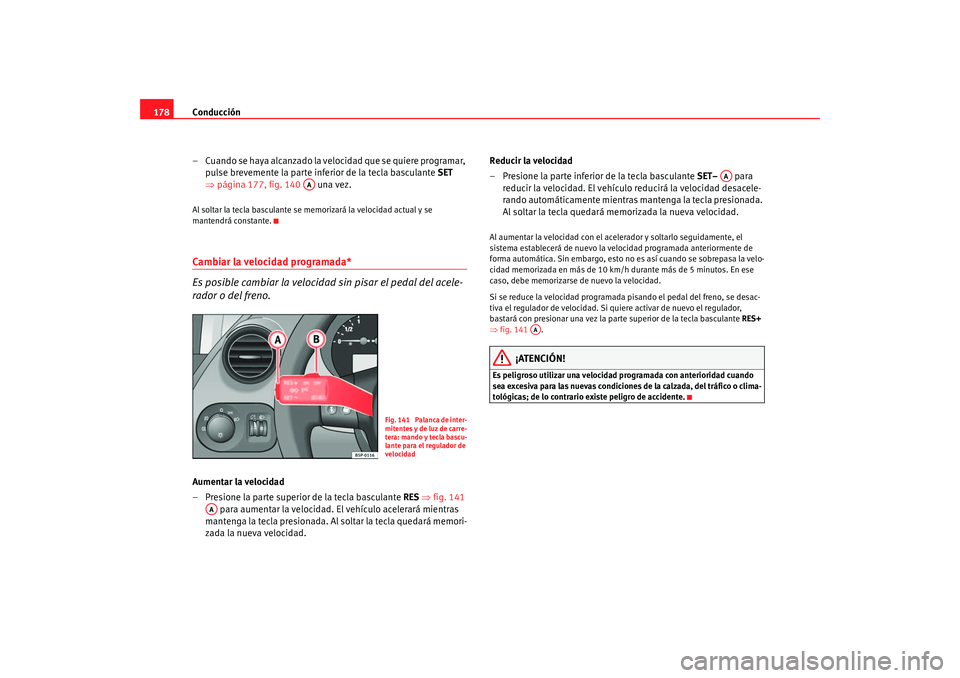

Conducción
178
– Cuando se haya alcanzado la velocidad que se quiere programar, pulse brevemente la parte inferior de la tecla basculante SET
⇒ página 177, fig. 140 una vez.Al soltar la tecla basculante se memorizará la velocidad actual y se
mantendrá constante.Cambiar la velocidad programada*
Es posible cambiar la velocidad sin pisar el pedal del acele-
rador o del freno.Aumentar la velocidad
– Presione la parte superior de la tecla basculante RES ⇒ fig. 141
para aumentar la velocidad. El vehículo acelerará mientras
mantenga la tecla presionada. Al soltar la tecla quedará memori-
zada la nueva velocidad. Reducir la velocidad
– Presione la parte inferior de la tecla basculante SET–
para
reducir la velocidad. El vehículo reducirá la velocidad desacele-
rando automáticamente mientras mantenga la tecla presionada.
Al soltar la tecla quedará memorizada la nueva velocidad.
Al aumentar la velocidad con el acel erador y soltarlo seguidamente, el
sistema establecerá de nuevo la velocidad programada anteriormente de
forma automática. Sin embargo, esto no es así cuando se sobrepasa la velo-
cidad memorizada en más de 10 km/h durante más de 5 minutos. En ese
caso, debe memorizarse de nuevo la velocidad.
Si se reduce la velocidad programada pisando el pedal del freno, se desac-
tiva el regulador de velocidad. Si qu iere activar de nuevo el regulador,
bastará con presionar una vez la parte superior de la tecla basculante RES+
⇒ fig. 141 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.
AA
Fig. 141 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
AA
AA
Espanyol toledo Seite 178 Mittwoch, 28. September 2005 4:21 16
