TOYOTA 4RUNNER 2017 Manuel du propriétaire (in French)

5298-1. Caractéristiques techniques
8
Caractéristiques du véhicule
4RUNNER (D)_(OM35B37D)

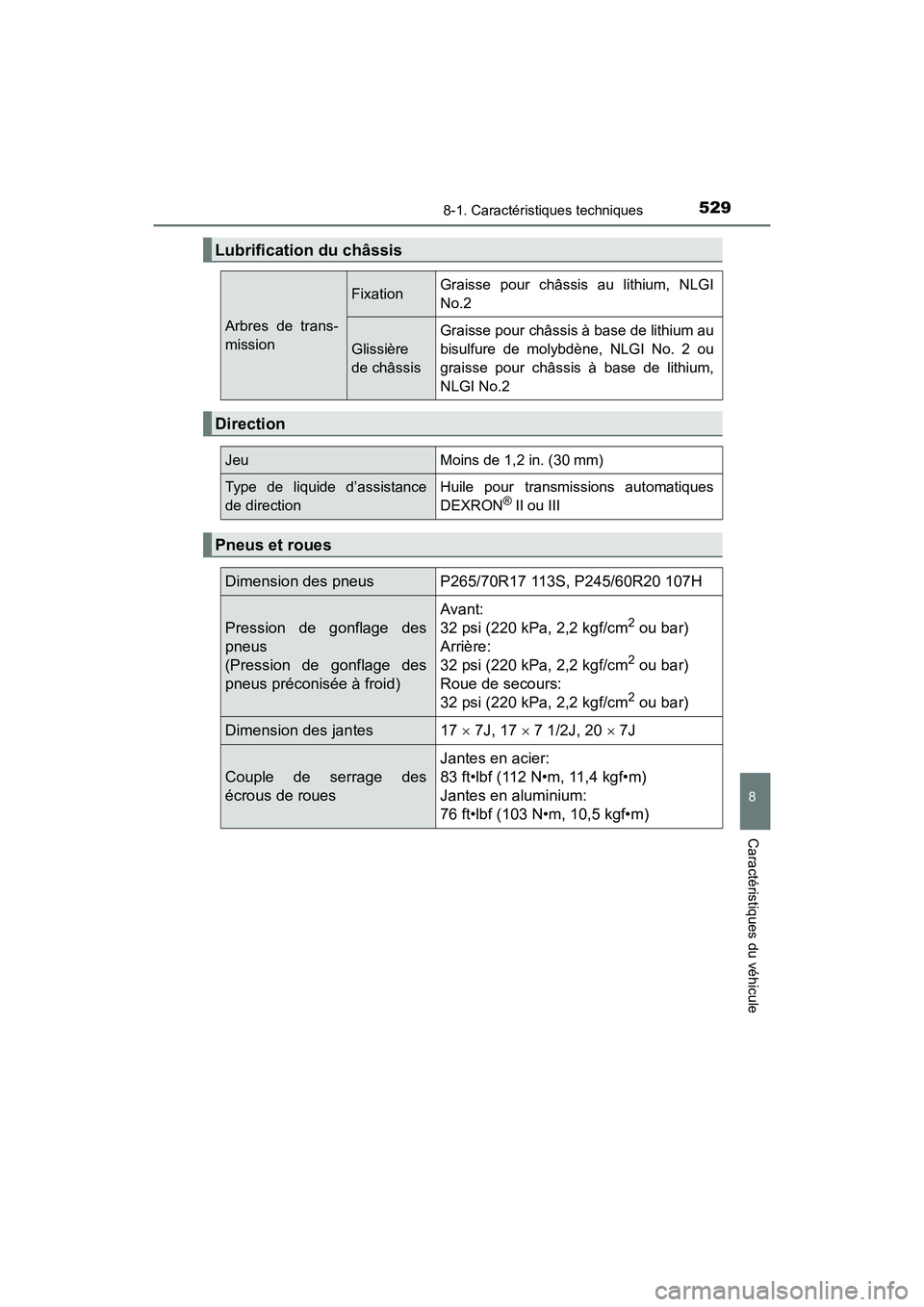

Lubrification du châssis
Arbres de trans-
mission
FixationGraisse pour châssis au lithium, NLGI
No.2
Glissière
de châssis
Graisse pour châssis à base de lithium au
bisulfure de molybdène, NLGI No. 2 ou
graisse pour châssis à base de lithium,
NLGI No.2
Direction
JeuMoins de 1,2 in. (30 mm)
Type de liquide d’assistance
de directionHuile pour transmissions automatiques
DEXRON® II ou III
Pneus et roues
Dimension des pneusP265/70R17 113S, P245/60R20 107H
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)
Avant:
32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Roue de secours:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Dimension des jantes17 × 7J, 17 × 7 1/2J, 20 × 7J
Couple de serrage des
écrous de roues
Jantes en acier:
83 ft•lbf (112 N•m, 11,4 kgf•m)
Jantes en aluminium:
76 ft•lbf (103 N•m, 10,5 kgf•m)

5308-1. Caractéristiques techniques
4RUNNER (D)_(OM35B37D)

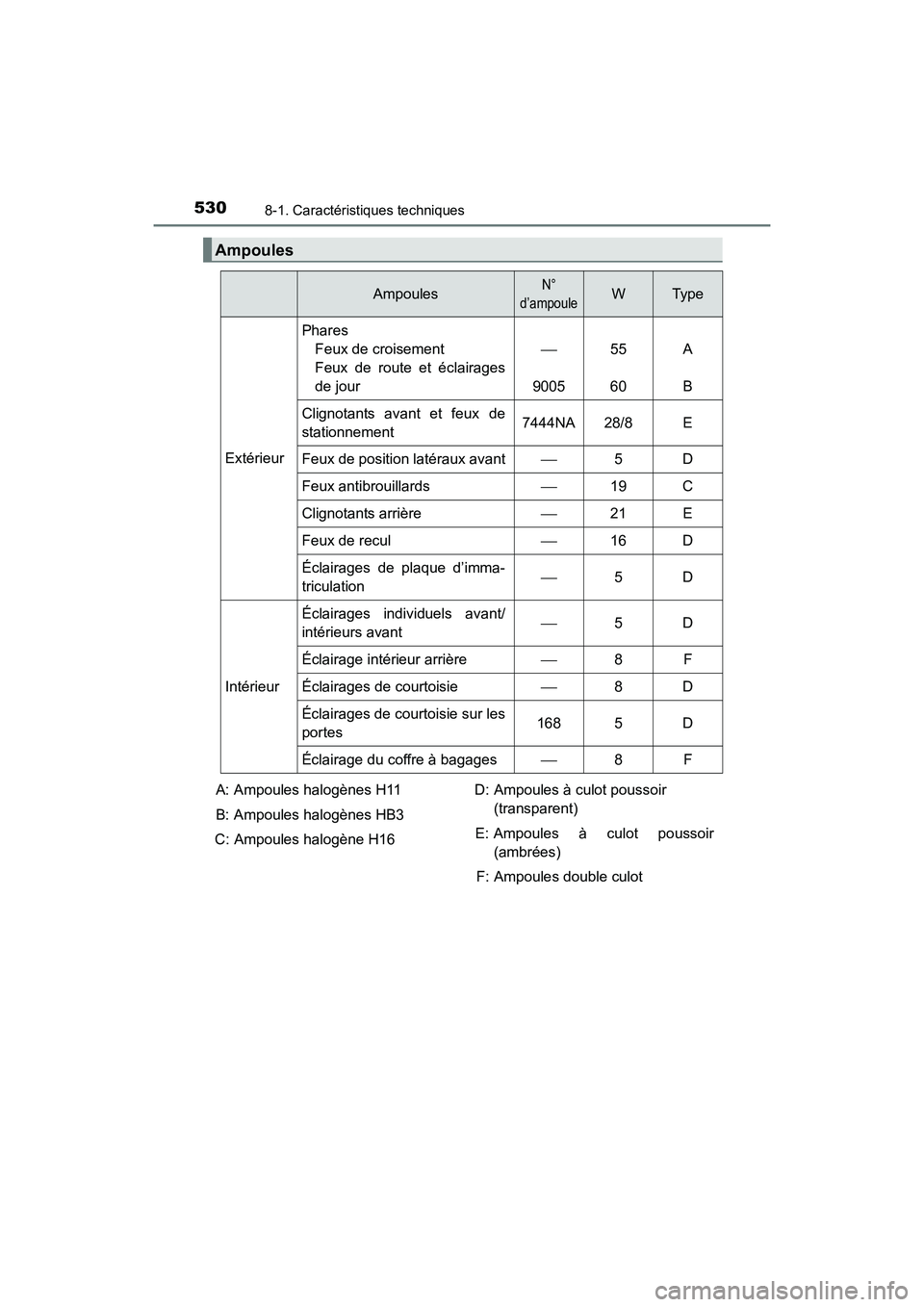

Ampoules
AmpoulesN°
d’ampouleWTy pe
Extérieur
Phares Feux de croisement
Feux de route et éclairages
de jour

900555
60A
B
Clignotants avant et feux de
stationnement7444NA28/8E
Feux de position latéraux avant5D
Feux antibrouillards19C
Clignotants arrière21E
Feux de recul16D
Éclairages de plaque d’imma-
triculation5D
Intérieur
Éclairages individuels avant/
intérieurs avant5D
Éclairage intérieur arrière8F
Éclairages de courtoisie8D
Éclairages de courtoisie sur les
portes1685D
Éclairage du coffre à bagages8F
A: Ampoules halogènes H11
B: Ampoules halogènes HB3
C: Ampoules halogène H16 D: Ampoules à culot poussoir
(transparent)
E: Ampoules à culot poussoir (ambrées)
F: Ampoules double culot

5318-1. Caractéristiques techniques
8
Caractéristiques du véhicule
4RUNNER (D)_(OM35B37D)

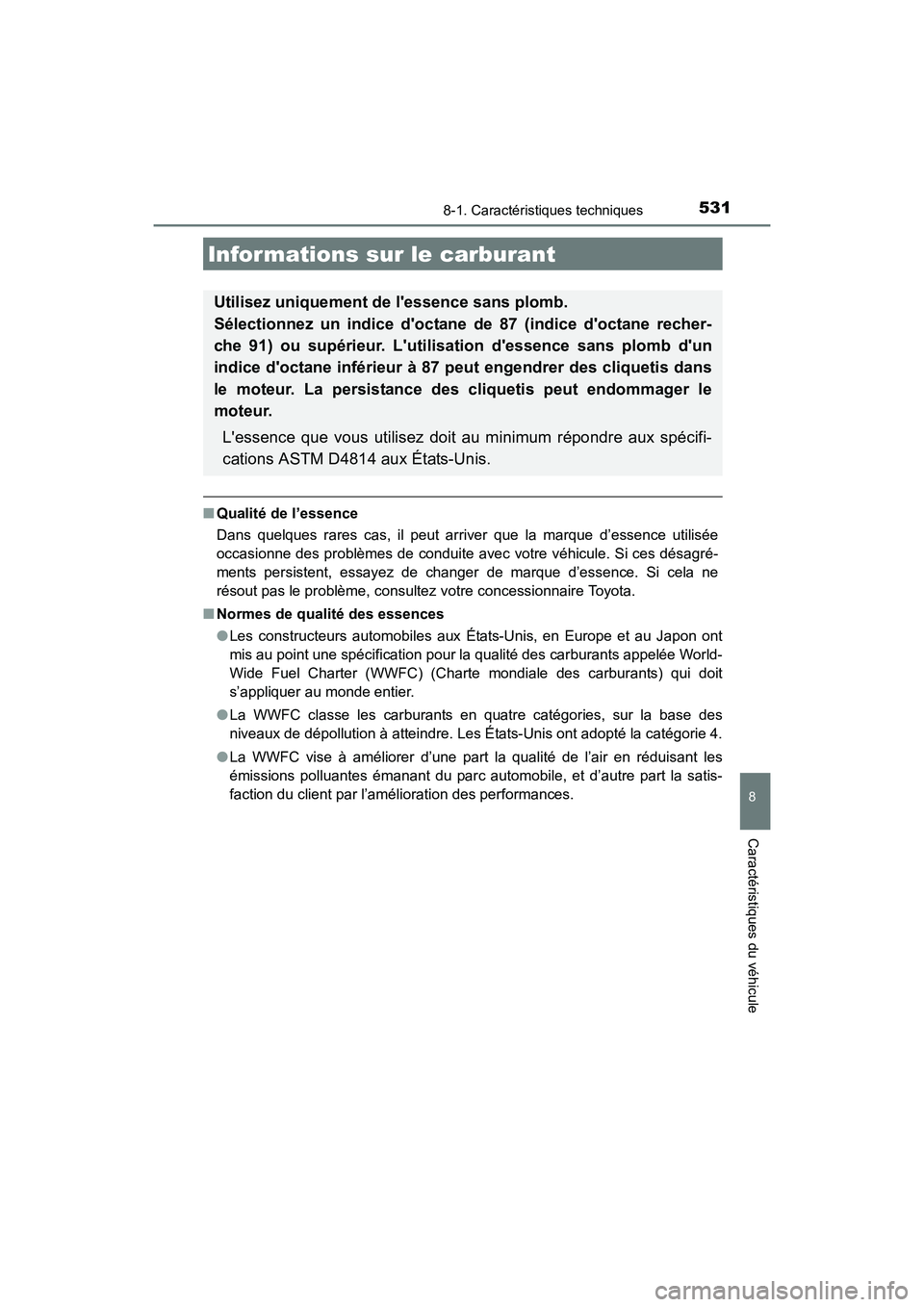

■Qualité de l’essence
Dans quelques rares cas, il peut arriver que la marque d’essence utilisée
occasionne des problèmes de conduite avec votre véhicule. Si ces désagré-
ments persistent, essayez de changer de marque d’essence. Si cela ne
résout pas le problème, consultez votre concessionnaire Toyota.
■ Normes de qualité des essences
●Les constructeurs automobiles aux États-Unis, en Europe et au Japon ont
mis au point une spécification pour la qualité des carburants appelée World-
Wide Fuel Charter (WWFC) (Charte mondiale des carburants) qui doit
s’appliquer au monde entier.
● La WWFC classe les carburants en quatre catégories, sur la base des
niveaux de dépollution à atteindre. Les États-Unis ont adopté la catégorie 4.
● La WWFC vise à améliorer d’une part la qualité de l’air en réduisant les
émissions polluantes émanant du parc automobile, et d’autre part la satis-
faction du client par l’amélioration des performances.
Informations sur le carburant
Utilisez uniquement de l'essence sans plomb.
Sélectionnez un indice d'octane de 87 (indice d'octane recher-
che 91) ou supérieur. L'utilisation d'essence sans plomb d'un
indice d'octane inférieur à 87 peut engendrer des cliquetis dans
le moteur. La persistance des cliquetis peut endommager le
moteur.
L'essence que vous utilisez doit au minimum répondre aux spécifi-
cations ASTM D4814 aux États-Unis.

5328-1. Caractéristiques techniques
4RUNNER (D)_(OM35B37D)■

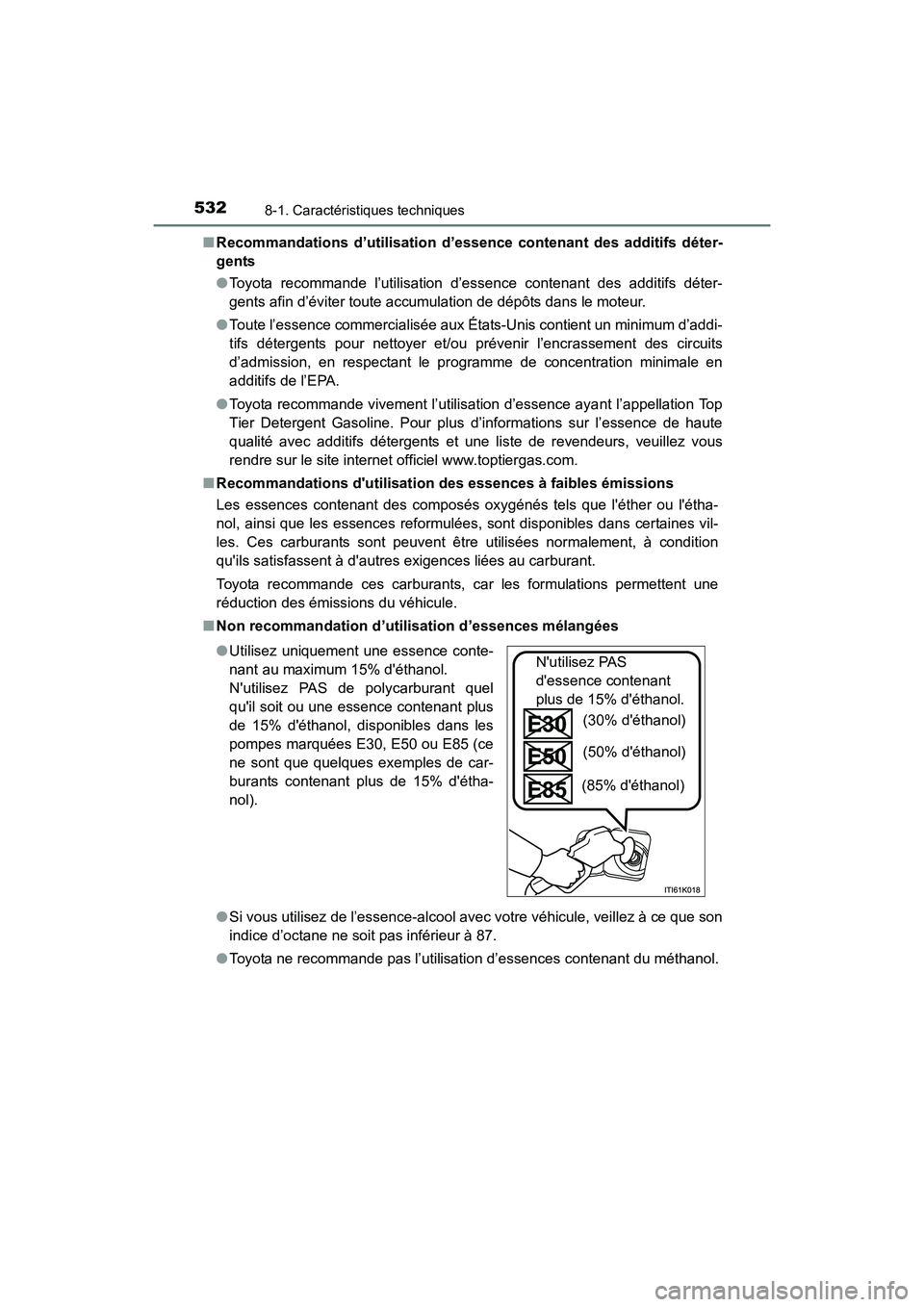

Recommandations d’utilisation d’essence contenant des additifs déter-
gents
●Toyota recommande l’utilisation d’essence contenant des additifs déter-
gents afin d’éviter toute accumulation de dépôts dans le moteur.
● Toute l’essence commercialisée aux États-Unis contient un minimum d’addi-
tifs détergents pour nettoyer et/ou prévenir l’encrassement des circuits
d’admission, en respectant le programme de concentration minimale en
additifs de l’EPA.
● Toyota recommande vivement l’utilisation d’essence ayant l’appellation Top
Tier Detergent Gasoline. Pour plus d’informations sur l’essence de haute
qualité avec additifs détergents et une liste de revendeurs, veuillez vous
rendre sur le site internet officiel www.toptiergas.com.
■ Recommandations d'utilisation des essences à faibles émissions
Les essences contenant des composés oxygénés tels que l'éther ou l'étha-
nol, ainsi que les essences reformulées, sont disponibles dans certaines vil-
les. Ces carburants sont peuvent être utilisées normalement, à condition
qu'ils satisfassent à d'autres exigences liées au carburant.
Toyota recommande ces carburants, car les formulations permettent une
réduction des émissions du véhicule.
■ Non recommandation d’utilisation d’essences mélangées
●Si vous utilisez de l’essence-alcool avec votre véhicule, veillez à ce que son
indice d’octane ne soit pas inférieur à 87.
● Toyota ne recommande pas l’utilisation d’essences contenant du méthanol.
●
Utilisez uniquement une essence conte-
nant au maximum 15% d'éthanol.
N'utilisez PAS de polycarburant quel
qu'il soit ou une essence contenant plus
de 15% d'éthanol, disponibles dans les
pompes marquées E30, E50 ou E85 (ce
ne sont que quelques exemples de car-
burants contenant plus de 15% d'étha-
nol).
N'utilisez PAS
d'essence contenant
plus de 15% d'éthanol.
(30% d'éthanol)
(50% d'éthanol)
(85% d'éthanol)

5338-1. Caractéristiques techniques
8
Caractéristiques du véhicule
4RUNNER (D)_(OM35B37D)■

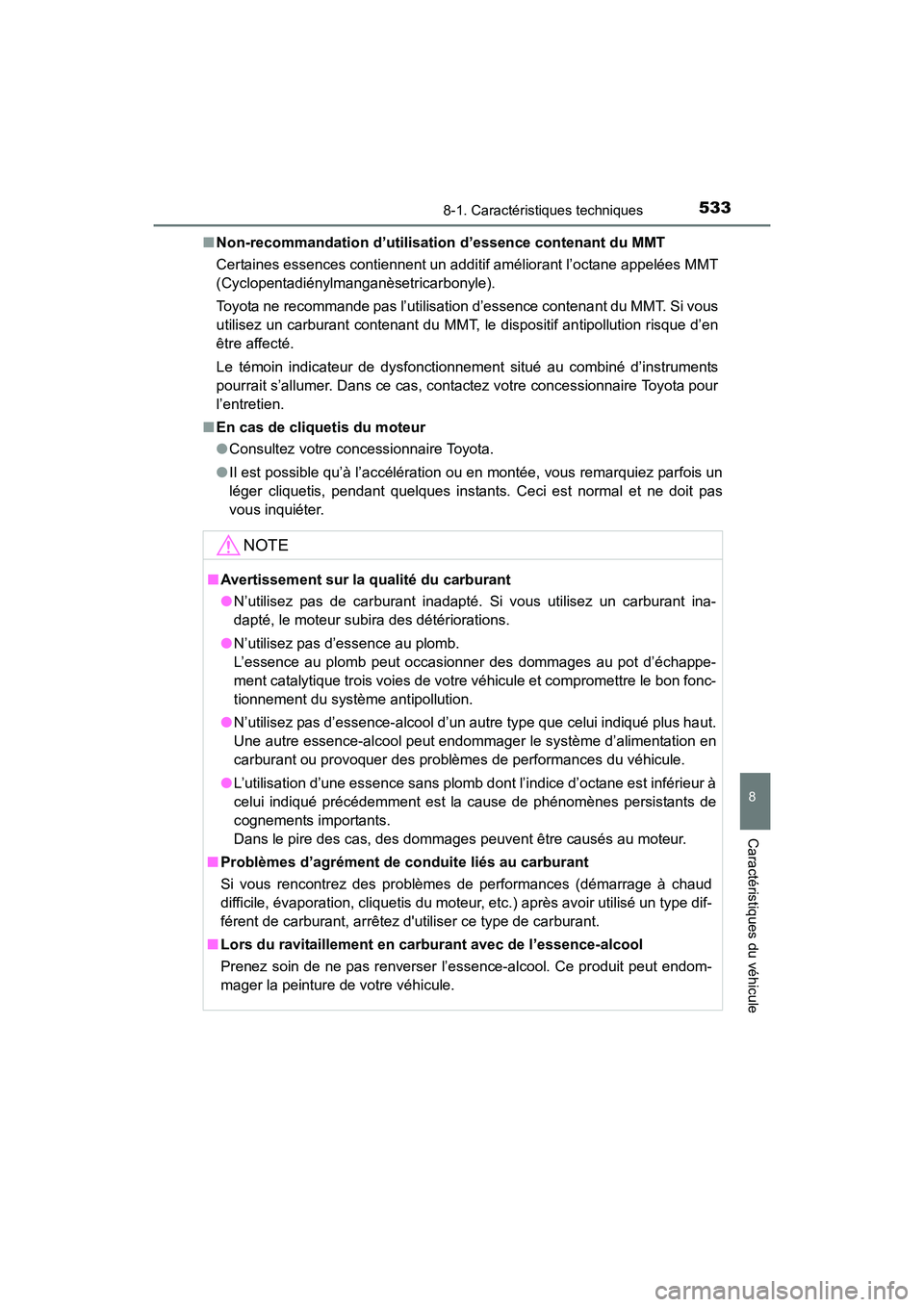

Non-recommandation d’utilisation d’essence contenant du MMT
Certaines essences contiennent un additif améliorant l’octane appelées MMT
(Cyclopentadiénylmanganèsetricarbonyle).
Toyota ne recommande pas l’utilisation d’essence contenant du MMT. Si vous
utilisez un carburant contenant du MMT, le dispositif antipollution risque d’en
être affecté.
Le témoin indicateur de dysfonctionnement situé au combiné d’instruments
pourrait s’allumer. Dans ce cas, contactez votre concessionnaire Toyota pour
l’entretien.
■ En cas de cliquetis du moteur
●Consultez votre concessionnaire Toyota.
● Il est possible qu’à l’accélération ou en montée, vous remarquiez parfois un
léger cliquetis, pendant quelques instants. Ceci est normal et ne doit pas
vous inquiéter.
NOTE
■ Avertissement sur la qualité du carburant
●N’utilisez pas de carburant inadapté. Si vous utilisez un carburant ina-
dapté, le moteur subira des détériorations.
● N’utilisez pas d’essence au plomb.
L’essence au plomb peut occasionner des dommages au pot d’échappe-
ment catalytique trois voies de votre véhicule et compromettre le bon fonc-
tionnement du système antipollution.
● N’utilisez pas d’essence-alcool d’un autre type que celui indiqué plus haut.
Une autre essence-alcool peut endommager le système d’alimentation en
carburant ou provoquer des problèm es de performances du véhicule.
● L’utilisation d’une essence sans plomb dont l’indice d’octane est inférieur à
celui indiqué précédemment est la cause de phénomènes persistants de
cognements importants.
Dans le pire des cas, des dommages peuvent être causés au moteur.
■ Problèmes d’agrément de conduite liés au carburant
Si vous rencontrez des problèmes de performances (démarrage à chaud
difficile, évaporation, cliquetis du moteur, etc.) après avoir utilisé un type dif-
férent de carburant, arrêtez d' utiliser ce type de carburant.
■ Lors du ravitaillement en carburant avec de l’essence-alcool
Prenez soin de ne pas renverser l’essence-alcool. Ce produit peut endom-
mager la peinture de votre véhicule.

5348-1. Caractéristiques techniques
4RUNNER (D)_(OM35B37D)

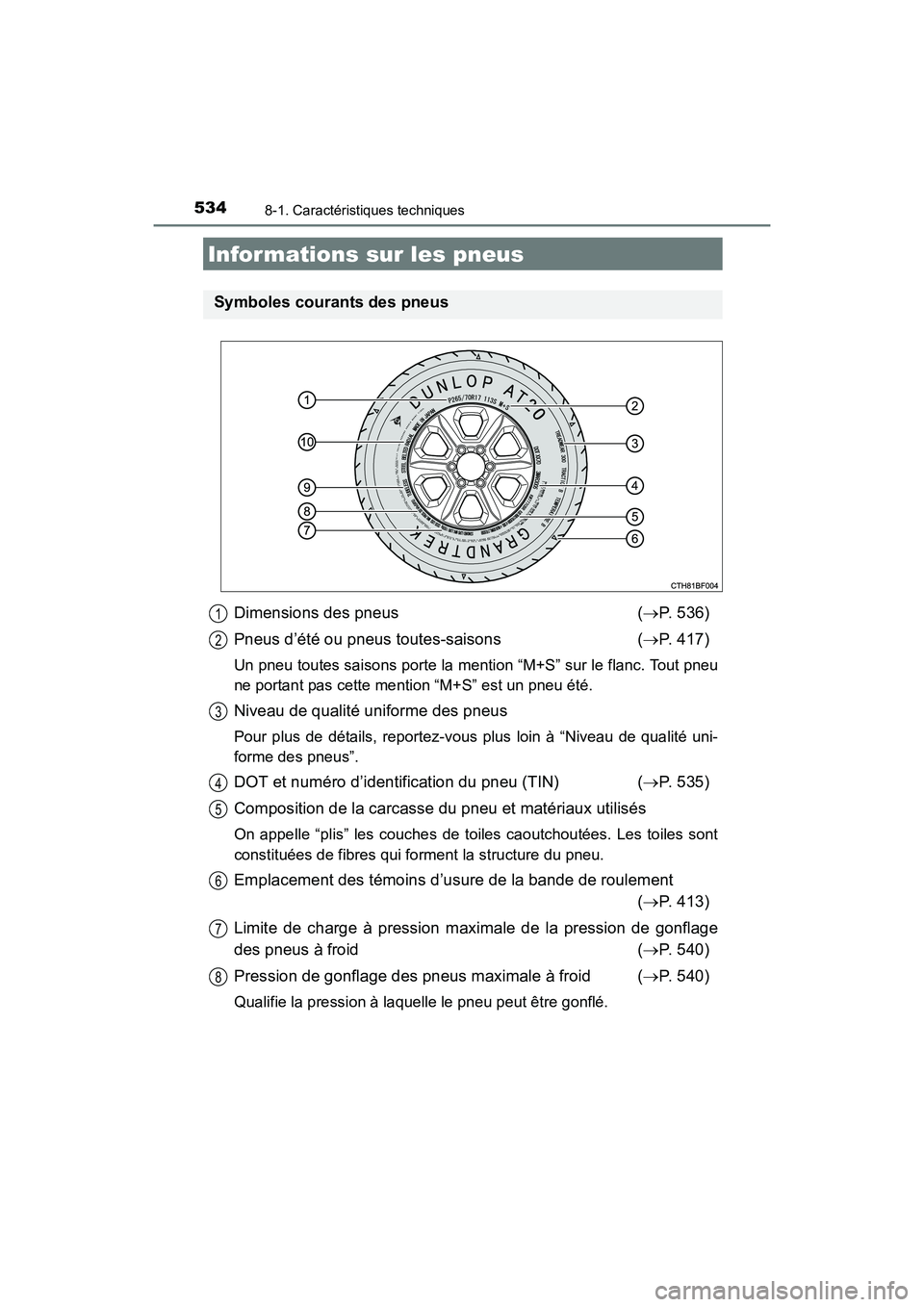

Dimensions des pneus (→P. 536)
Pneus d’été ou pneus toutes-saisons ( →P. 417)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Tout pneu
ne portant pas cette mention “M+S” est un pneu été.
Niveau de qualité uniforme des pneus
Pour plus de détails, reportez-vous plus loin à “Niveau de qualité uni-
forme des pneus”.
DOT et numéro d’identification du pneu (TIN) ( →P. 535)
Composition de la carcasse du pneu et matériaux utilisés
On appelle “plis” les couches de toiles caoutchoutées. Les toiles sont
constituées de fibres qui forment la structure du pneu.
Emplacement des témoins d’usure de la bande de roulement (→ P. 413)
Limite de charge à pression maximale de la pression de gonflage
des pneus à froid ( →P. 540)
Pression de gonflage des pneus maximale à froid ( →P. 540)
Qualifie la pression à laquelle le pneu peut être gonflé.
Informations sur les pneus
Symboles courants des pneus
1
2
3
4
5
6
7
8

5358-1. Caractéristiques techniques
8
Caractéristiques du véhicule
4RUNNER (D)_(OM35B37D)

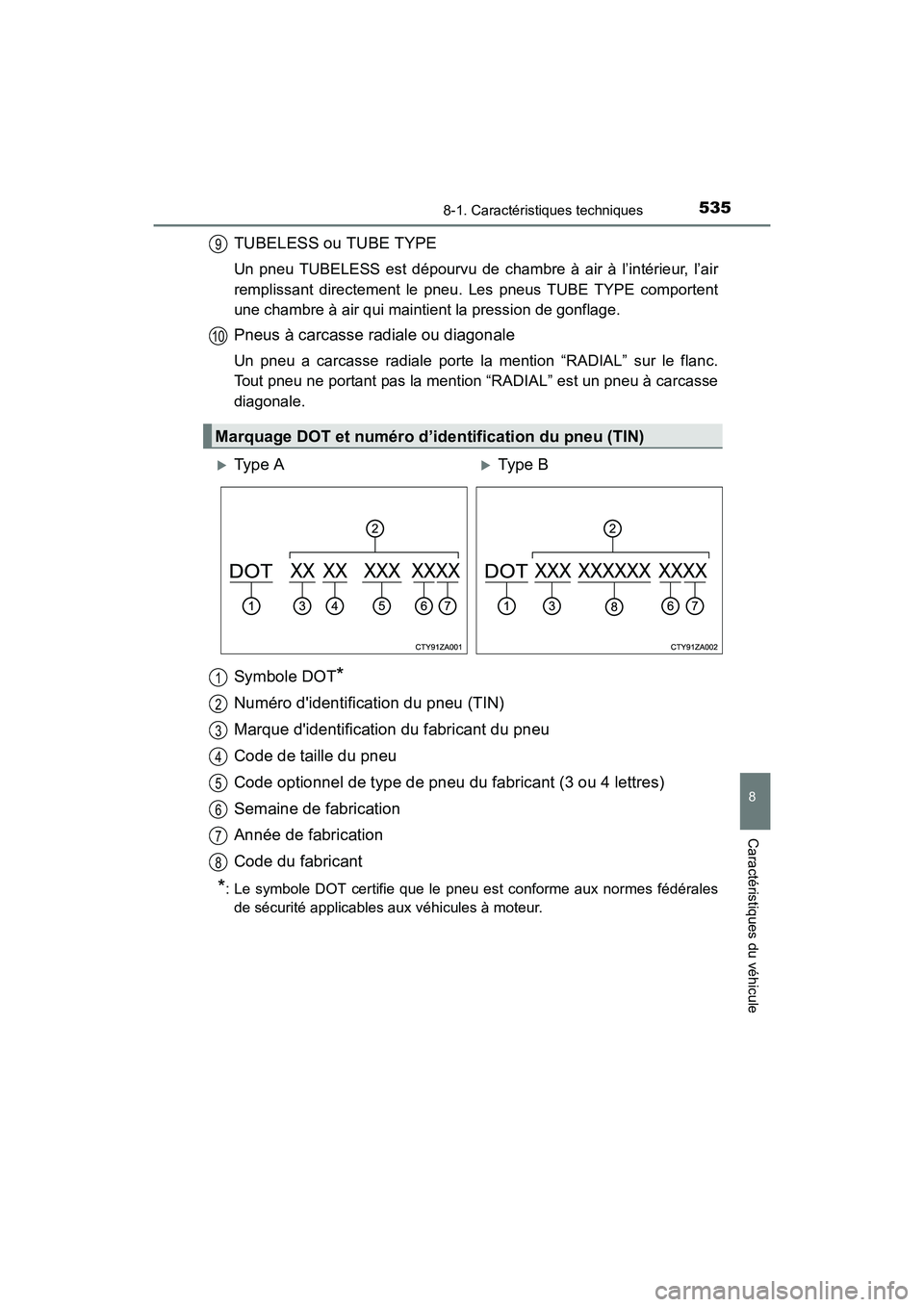

TUBELESS ou TUBE TYPE
Un pneu TUBELESS est dépourvu de chambre à air à l’intérieur, l’air
remplissant directement le pneu. Les pneus TUBE TYPE comportent
une chambre à air qui maintient la pression de gonflage.
Pneus à carcasse radiale ou diagonale
Un pneu a carcasse radiale porte la mention “RADIAL” sur le flanc.
Tout pneu ne portant pas la mention “RADIAL” est un pneu à carcasse
diagonale.
Symbole DOT*
Numéro d'identification du pneu (TIN)
Marque d'identification du fabricant du pneu
Code de taille du pneu
Code optionnel de type de pneu du fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
Code du fabricant
*: Le symbole DOT certifie que le pneu est conforme aux normes fédéralesde sécurité applicables aux véhicules à moteur.
Marquage DOT et numéro d’identification du pneu (TIN)
9
10
XType AXTy pe B
1
2
3
4
5
6
7
8

5368-1. Caractéristiques techniques
4RUNNER (D)_(OM35B37D)■

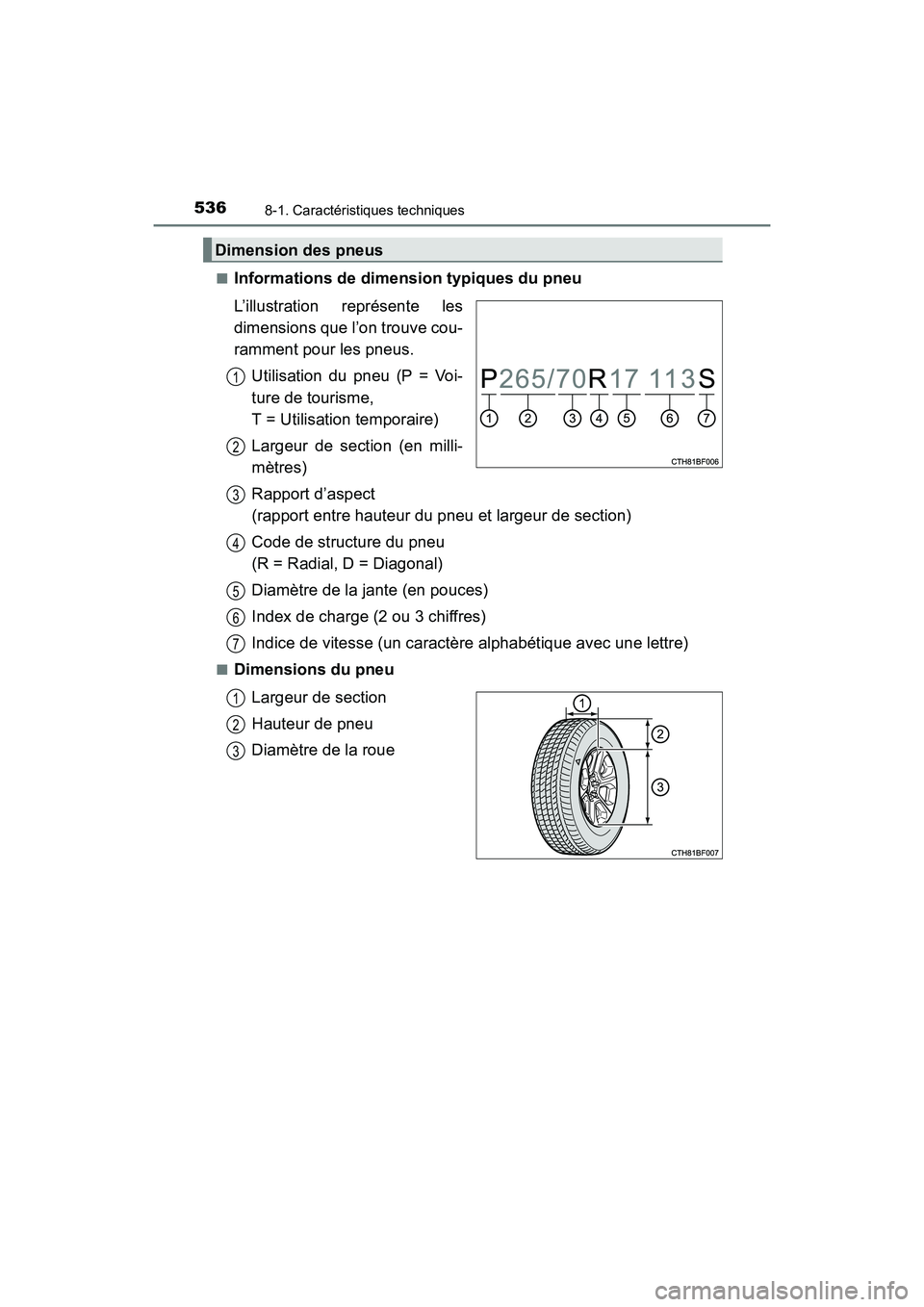

Informations de dimension typiques du pneu
L’illustration représente les
dimensions que l’on trouve cou-
ramment pour les pneus.
Utilisation du pneu (P = Voi-
ture de tourisme,
T = Utilisation temporaire)
Largeur de section (en milli-
mètres)
Rapport d’aspect
(rapport entre hauteur du pneu et largeur de section)
Code de structure du pneu
(R = Radial, D = Diagonal)
Diamètre de la jante (en pouces)
Index de charge (2 ou 3 chiffres)
Indice de vitesse (un caractère alphabétique avec une lettre)
■Dimensions du pneu
Largeur de section
Hauteur de pneu
Diamètre de la roue
Dimension des pneus
1
2
3
4
5
6
7
1
2
3

5378-1. Caractéristiques techniques
8
Caractéristiques du véhicule
4RUNNER (D)_(OM35B37D)

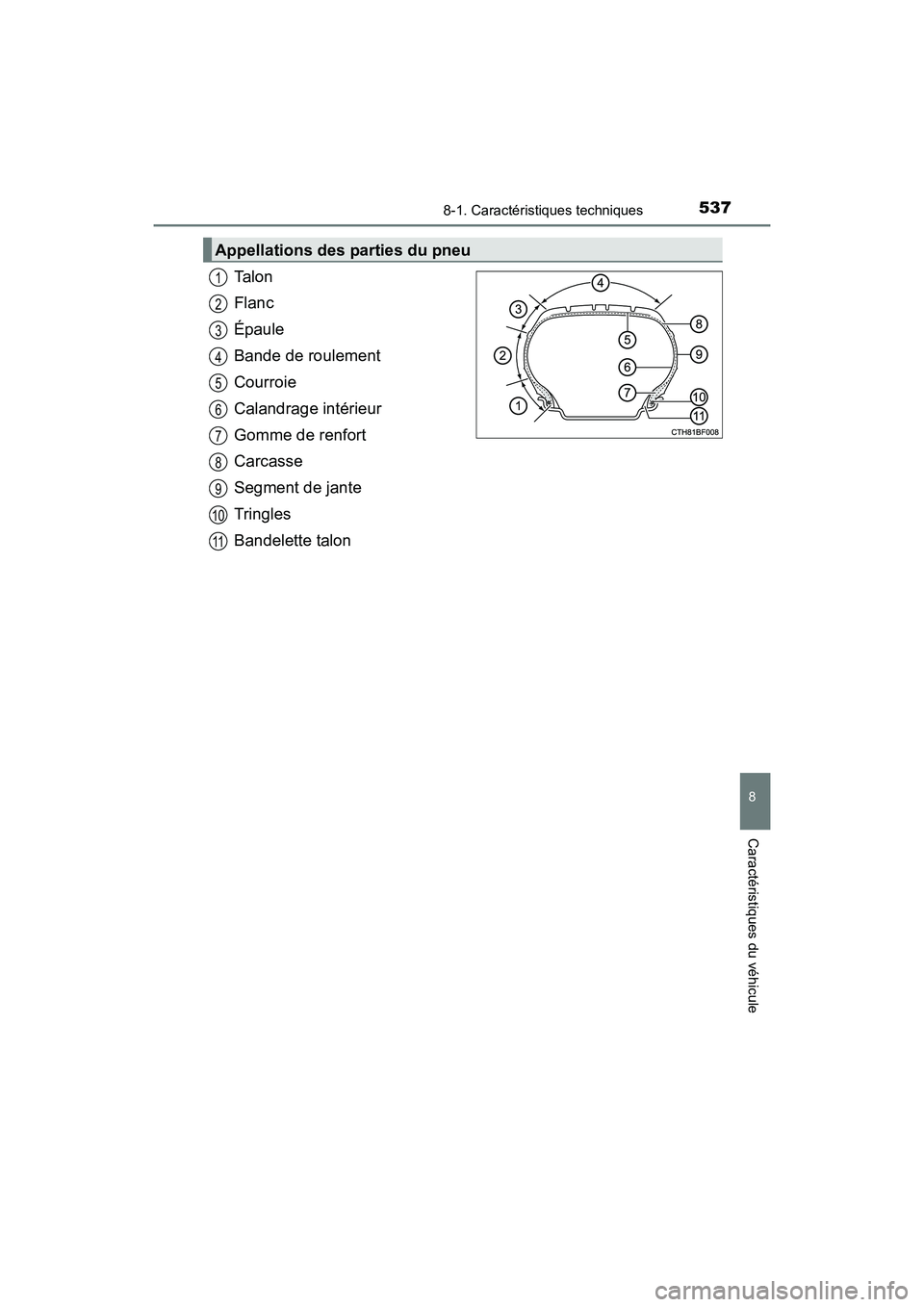

Ta l o n
Flanc
Épaule
Bande de roulement
Courroie
Calandrage intérieur
Gomme de renfort
Carcasse
Segment de jante
Tringles
Bandelette talon
Appellations des parties du pneu
1
2
3
4
5
6
7
8
9
10
11

5388-1. Caractéristiques techniques
4RUNNER (D)_(OM35B37D)

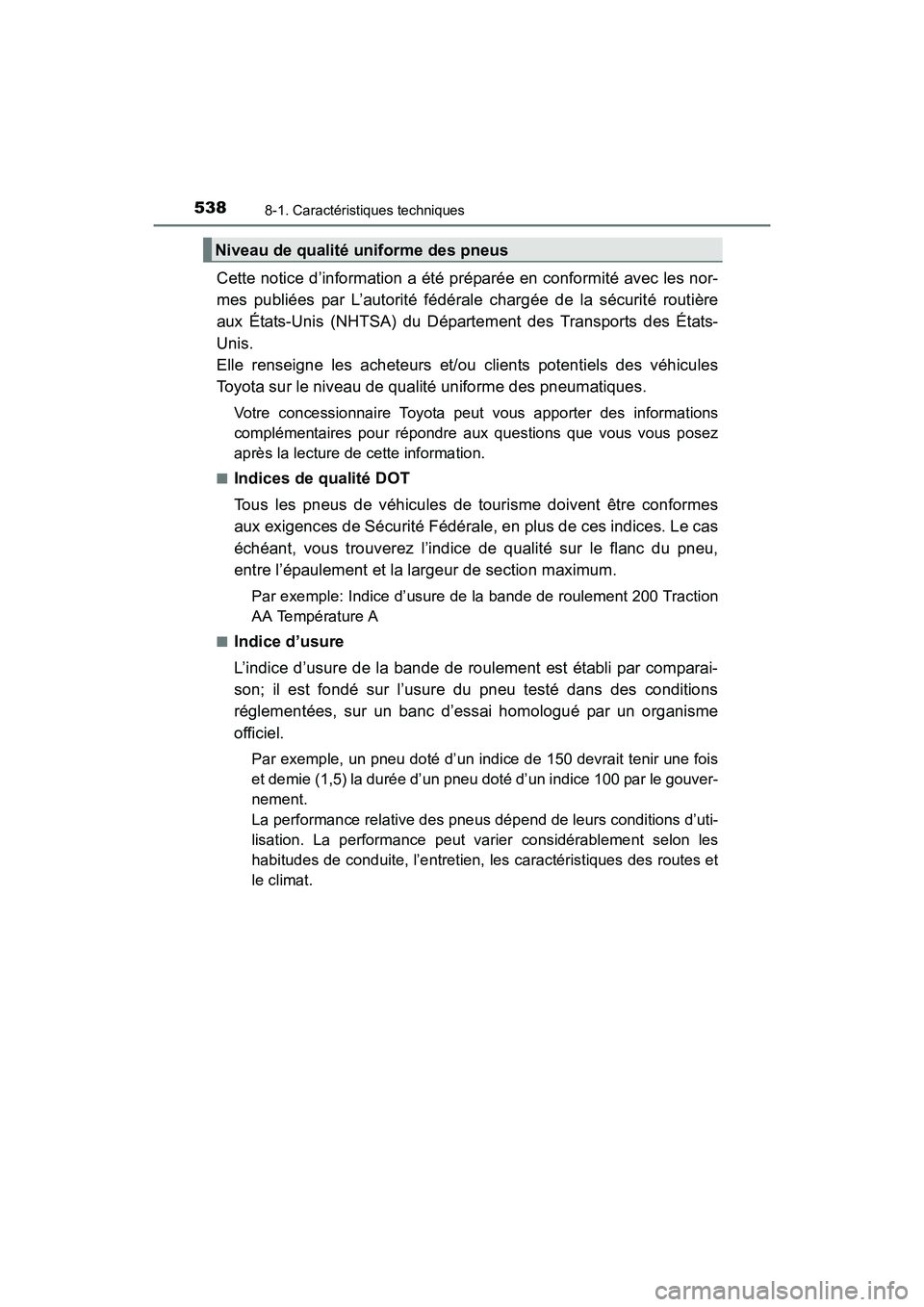

Cette notice d’information a été préparée en conformité avec les nor-
mes publiées par L’autorité fédérale chargée de la sécurité routière
aux États-Unis (NHTSA) du Département des Transports des États-
Unis.
Elle renseigne les acheteurs et/ou clients potentiels des véhicules
Toyota sur le niveau de qualité uniforme des pneumatiques.
Votre concessionnaire Toyota peut vous apporter des informations
complémentaires pour répondre aux questions que vous vous posez
après la lecture de cette information.
■Indices de qualité DOT
Tous les pneus de véhicules de tourisme doivent être conformes
aux exigences de Sécurité Fédérale, en plus de ces indices. Le cas
échéant, vous trouverez l’indice de qualité sur le flanc du pneu,
entre l’épaulement et la largeur de section maximum.
Par exemple: Indice d’usure de la bande de roulement 200 Traction
AA Température A
■Indice d’usure
L’indice d’usure de la bande de roulement est établi par comparai-
son; il est fondé sur l’usure du pneu testé dans des conditions
réglementées, sur un banc d’essai homologué par un organisme
officiel.
Par exemple, un pneu doté d’un indice de 150 devrait tenir une fois
et demie (1,5) la durée d’un pneu doté d’un indice 100 par le gouver-
nement.
La performance relative des pneus dépend de leurs conditions d’uti-
lisation. La performance peut varier considérablement selon les
habitudes de conduite, l’entretien, les caractéristiques des routes et
le climat.
Niveau de qualité uniforme des pneus
