4214-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)■

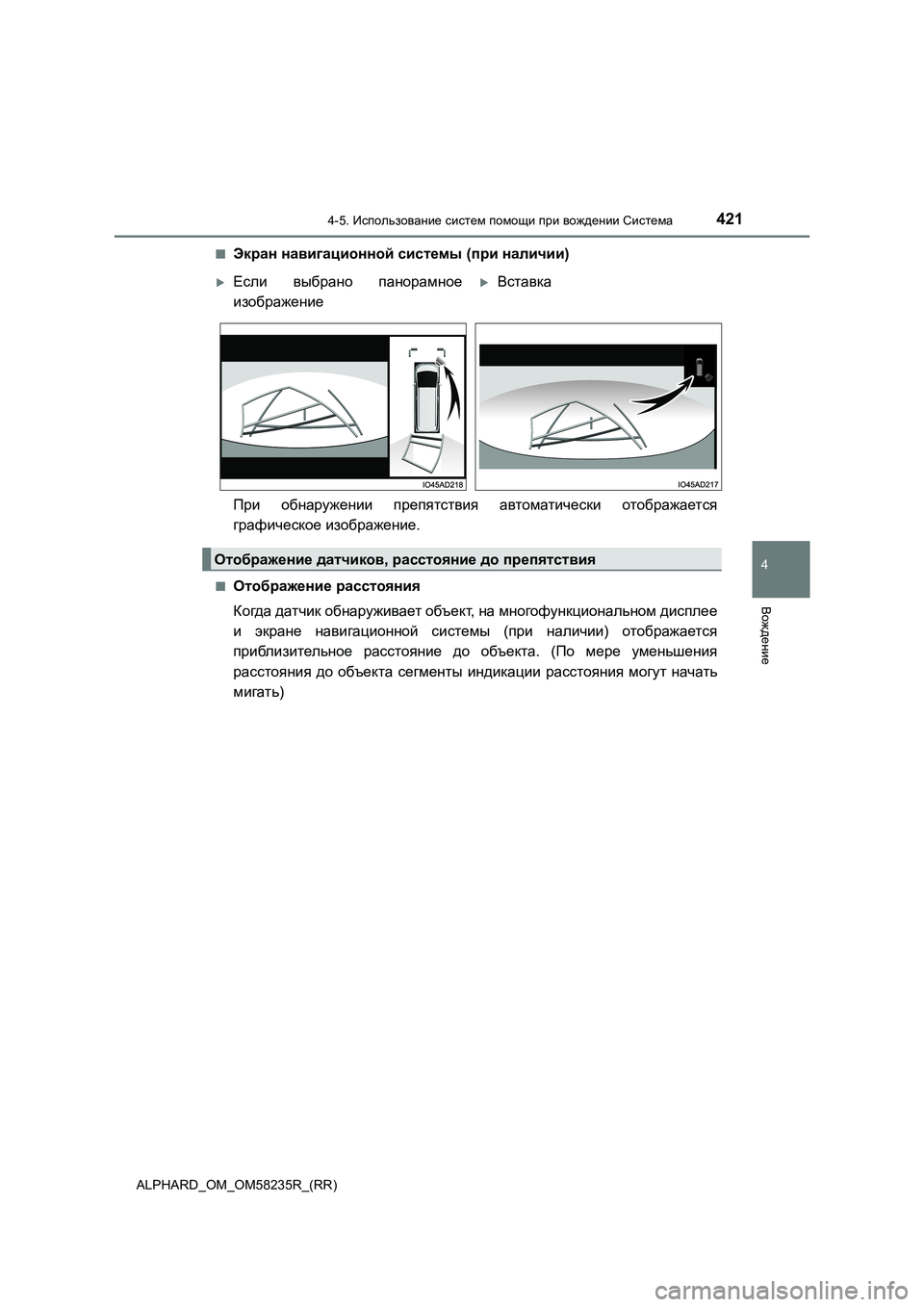

Экран навигационной системы (при наличии)
При обнаружении препятствия автоматически отображается
графическое изображение.
■Отображение расстояния
Когда датчик обнаруживает объект, на многофункциональном дисплее
и экране навигационной системы (при наличии) отображается
приблизительное расстояние до объекта. (По мере уменьшения
расстояния до объекта сегменты индикации расстояния могут начать
мигать)
Если выбрано панорамное
изображениеВставка
Отображение датчиков, расстояние до препятствия

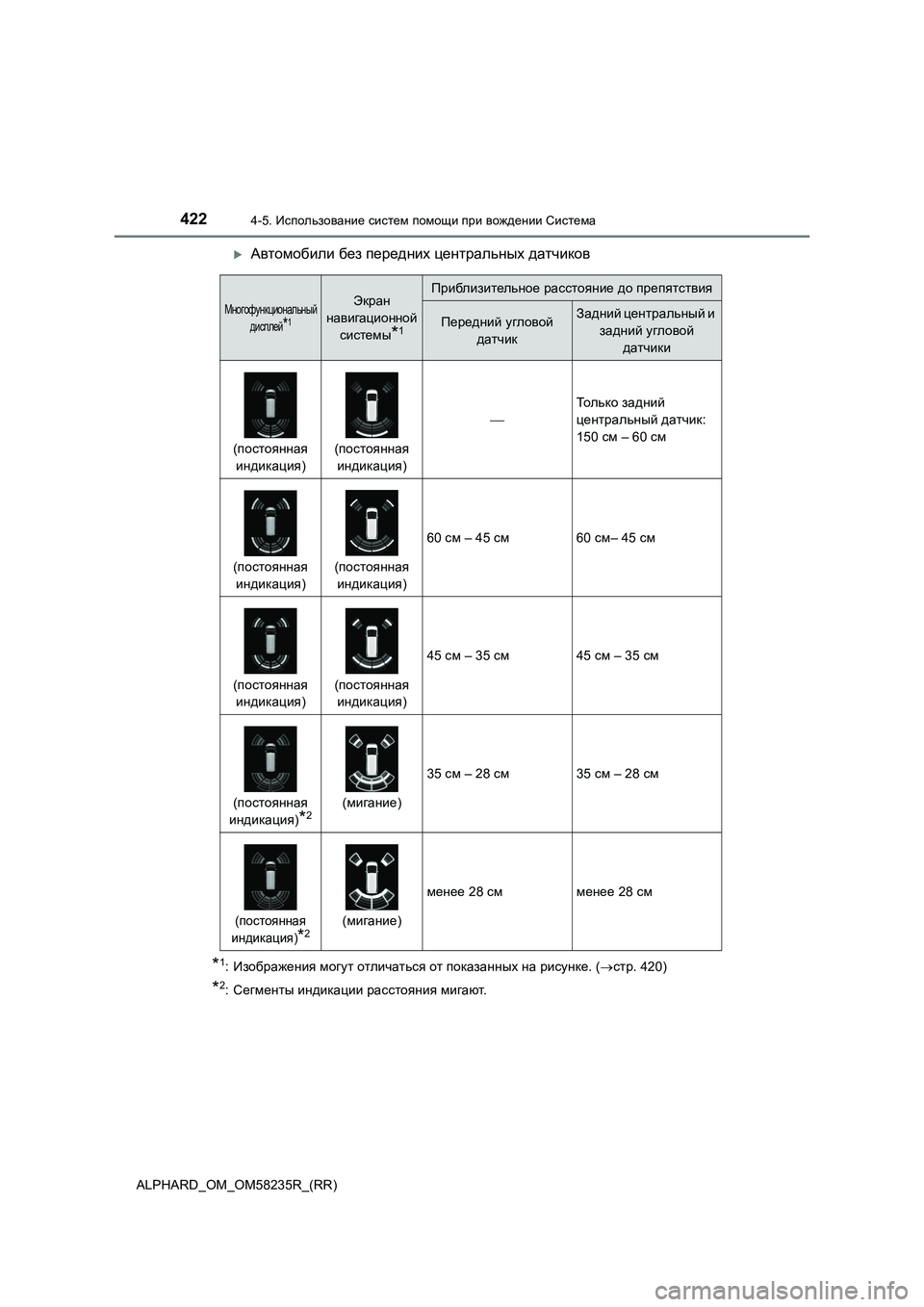

4224-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
Автомобили без передних центральных датчиков
*1: Изображения могут отличаться от показанных на рисунке. (стр. 420)
*2: Сегменты индикации расстояния мигают.
Многофункциональный
дисплей
*1
Экран
навигационной
системы
*1
Приблизительное расстояние до препятствия
Передний угловой
датчикЗ а д н и й ц е н т р а л ь н ы й и
задний угловой
датчики
(постоянная
индикация)(постоянная
индикация)

То л ь к о з а д н и й
центральный датчик:
150см– 60см
(постоянная
индикация)(постоянная
индикация)
60 см – 45 см60 см– 45 см
(постоянная
индикация)(постоянная
индикация)
45 см – 35 см45 см – 35 см
(постоянная
индикация)
*2(мигание)
35 см – 28 см35 см – 28 см
(постоянная
индикация)
*2(мигание)
менее 28 смменее 28 см

4234-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)

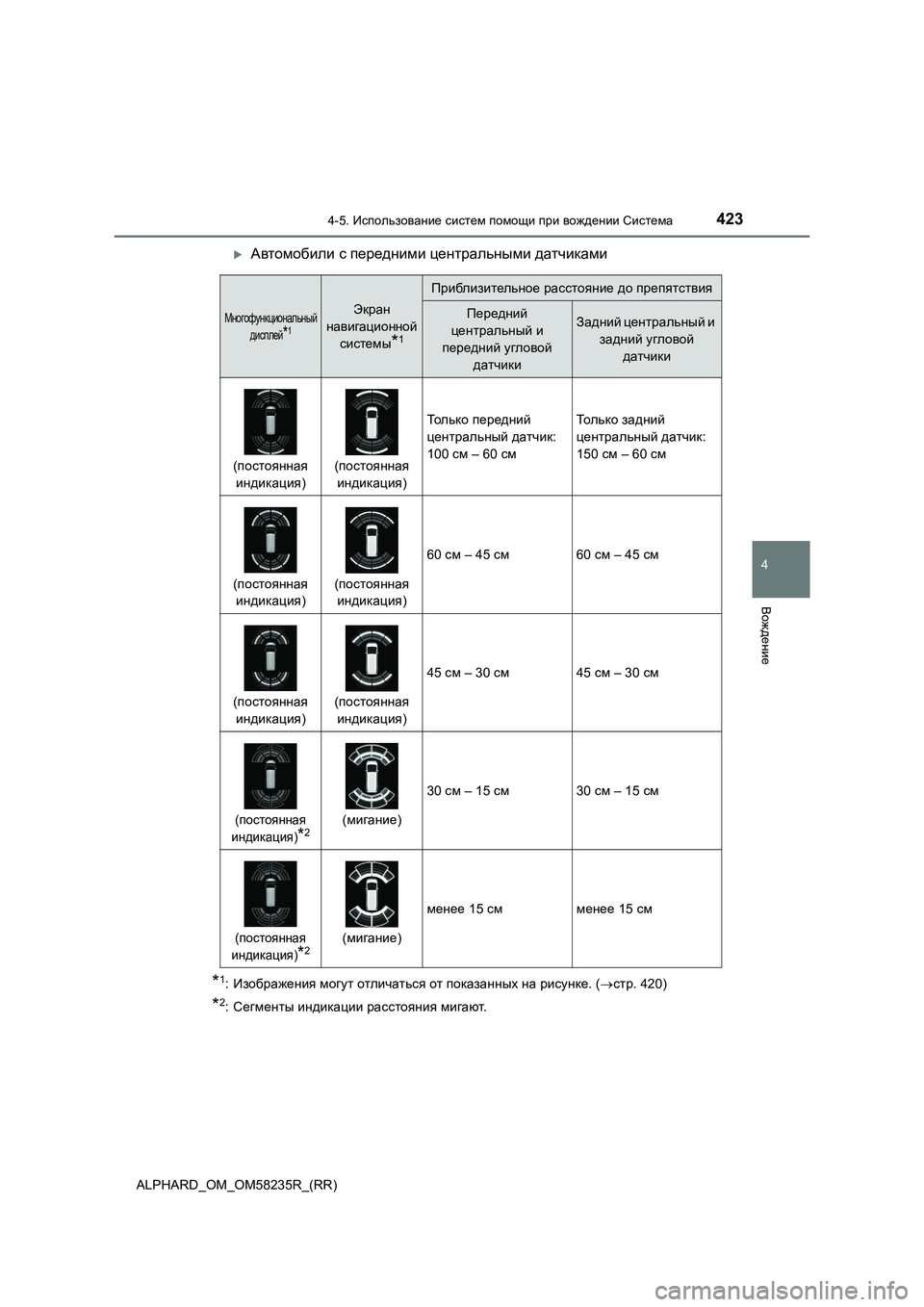

Автомобили с передними центральными датчиками
*1: Изображения могут отличаться от показанных на рисунке. (стр. 420)
*2: Сегменты индикации расстояния мигают.
Многофункциональный
дисплей
*1
Экран
навигационной
системы
*1
Приблизительное расстояние до препятствия
Передний
центральный и
передний угловой
датчикиЗ а д н и й ц е н т р а л ь н ы й и
задний угловой
датчики
(постоянная
индикация)(постоянная
индикация)
Тол ь к о п е р ед н и й
центральный датчик:
100см– 60смТо л ь к о з а д н и й
центральный датчик:
150см– 60см
(постоянная
индикация)(постоянная
индикация)
60 см – 45 см60 см – 45 см
(постоянная
индикация)(постоянная
индикация)
45 см – 30 см45 см – 30 см
(постоянная
индикация)
*2(мигание)
30 см – 15 см30 см – 15 см
(постоянная
индикация)
*2(мигание)
менее 15 смменее 15 см

4244-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)

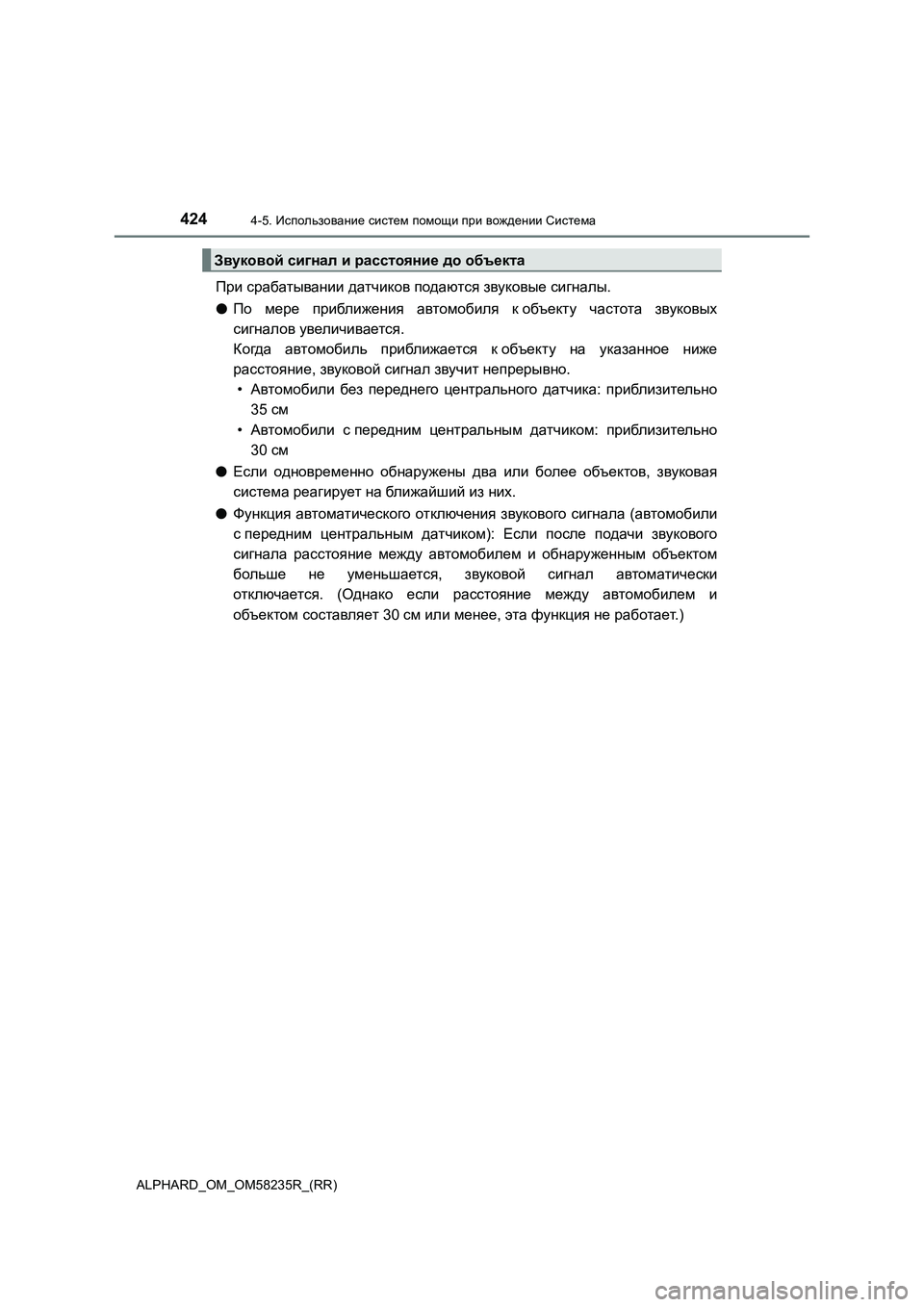

При срабатывании датчиков подаются звуковые сигналы.
●По мере приближения автомобиля к объекту частота звуковых
сигналов увеличивается.
Когда автомобиль приближается к объекту на указанное ниже
расстояние, звуковой сигнал звучит непрерывно.
• Автомобили без переднего центрального датчика: приблизительно
35 см
• Автомобили с передним центральным датчиком: приблизительно
30 см
●Если одновременно обнаружены два или более объектов, звуковая
система реагирует на ближайший из них.
●Функция автоматического отключения звукового сигнала (автомобили
с передним центральным датчиком): Если после подачи звукового
сигнала расстояние между автомобилем и обнаруженным объектом
больше не уменьшается, звуковой сигнал автоматически
отключается. (Однако если расстояние между автомобилем и
объектом составляет 30 см или менее, эта функция не работает.)
Звуковой сигнал и расстояние до объекта

4254-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)

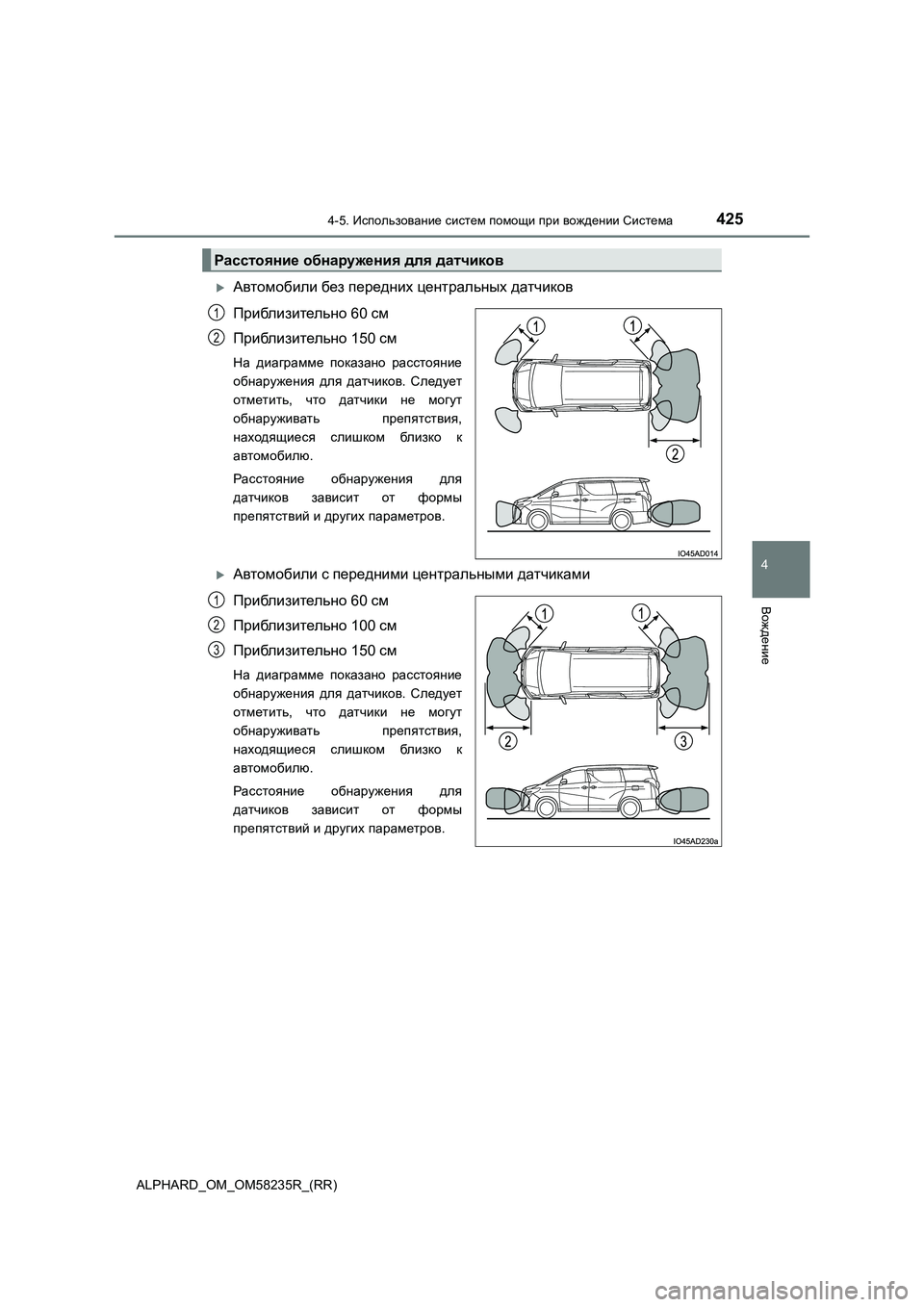

Автомобили без передних центральных датчиков
Приблизительно 60 см
Приблизительно 150 см
На диаграмме показано расстояние
обнаружения для датчиков. Следует
отметить, что датчики не могут
обнаруживать препятствия,
находящиеся слишком близко к
автомобилю.
Расстояние обнаружения для
датчиков зависит от формы
препятствий и других параметров.
Автомобили с передними центральными датчиками
Приблизительно 60 см
Приблизительно 100 см
Приблизительно 150 см
На диаграмме показано расстояние
обнаружения для датчиков. Следует
отметить, что датчики не могут
обнаруживать препятствия,
находящиеся слишком близко к
автомобилю.
Расстояние обнаружения для
датчиков зависит от формы
препятствий и других параметров.
Расстояние обнаружения для датчиков
1
2
1
2
3

4264-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)

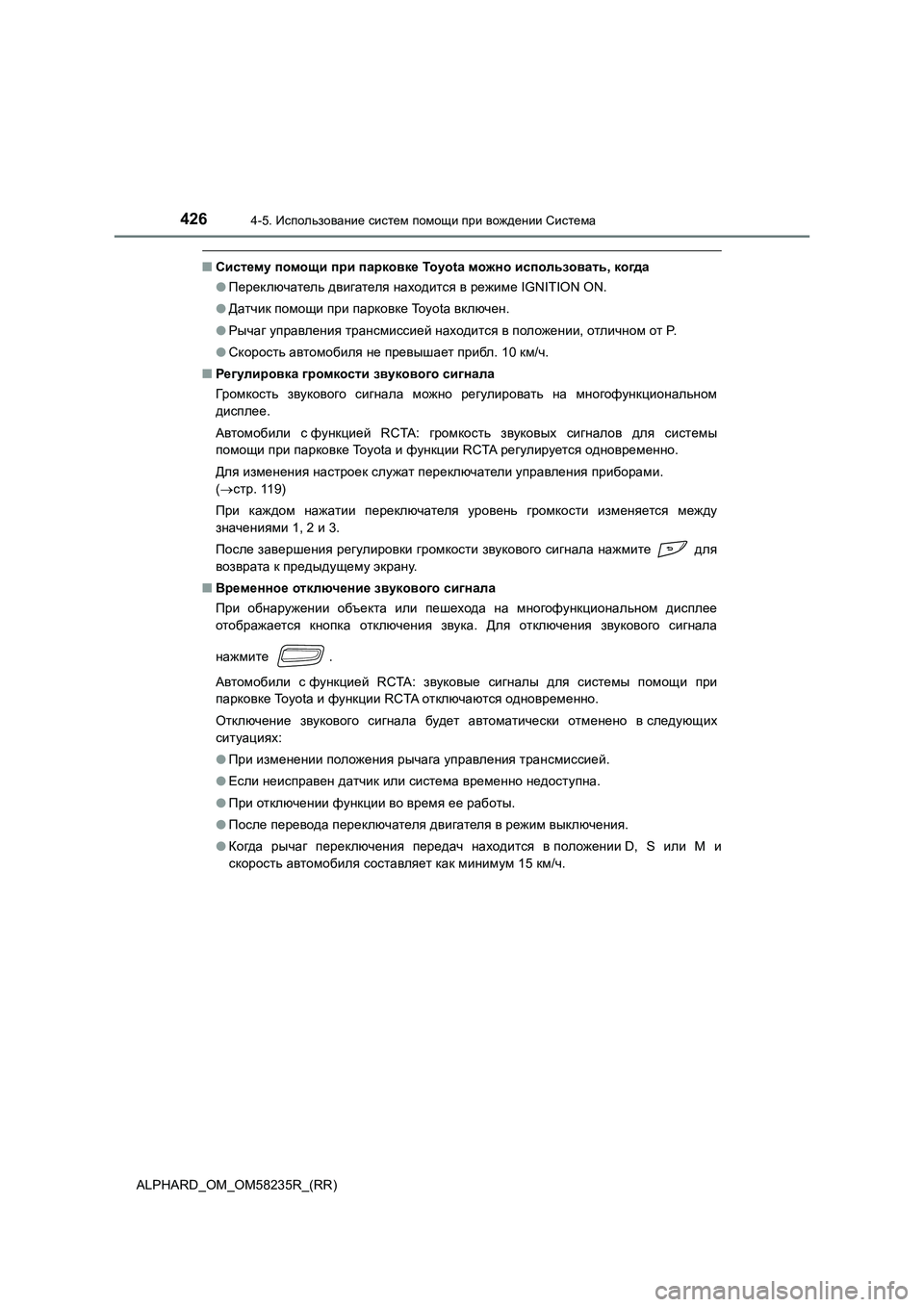

■Систему помощи при парковке Toyota можно использовать, когда
● Переключатель двигателя находится в режиме IGNITION ON.
● Датчик помощи при парковке Toyota включен.
● Рычаг управления трансмиссией находится в положении, отличном отP.
● Скорость автомобиля не превышает прибл. 10 км/ч.
■ Регулировка громкости звукового сигнала
Громкость звукового сигнала можно регулировать на многофункцион альном
дисплее.
Автомобили сфункцией RCTA: громкость звуковых сигналов для сист емы
помощи при парковке Toyota и функции RCTA регулируется одноврем енно.
Для изменения настроек служат переключатели управления приборам и.
( стр. 119)
При каждом нажатии переключателя уровень громкости изменяется м ежду
значениями 1, 2 и 3.
После завершения регулировки громкости звукового сигнала нажмит е для
возврата к предыдущему экрану.
■ Временное отключение звукового сигнала
При обнаружении объекта или пешехода на многофункциональном дис плее
отображается кнопка отключения звука. Для отключения звукового сигнала
нажмите .
Автомобили с функцией RCTA: звуковые сигналы для системы помощи при
парковке Toyota и функции RCTA отключаются одновременно.
Отключение звукового сигнала будет автоматически отменено вслед ующих
ситуациях:
● При изменении положения рычага управления трансмиссией.
● Если неисправен датчик или система временно недоступна.
● При отключении функции во время ее работы.
● После перевода переключателя двигателя в режим выключения.
● Когда рычаг переключения передач находится в положении D, S или М и
скорость автомобиля составляет как минимум 15 км/ч.

4274-5. Использование систем помощи при вождении Система
4
Вождение

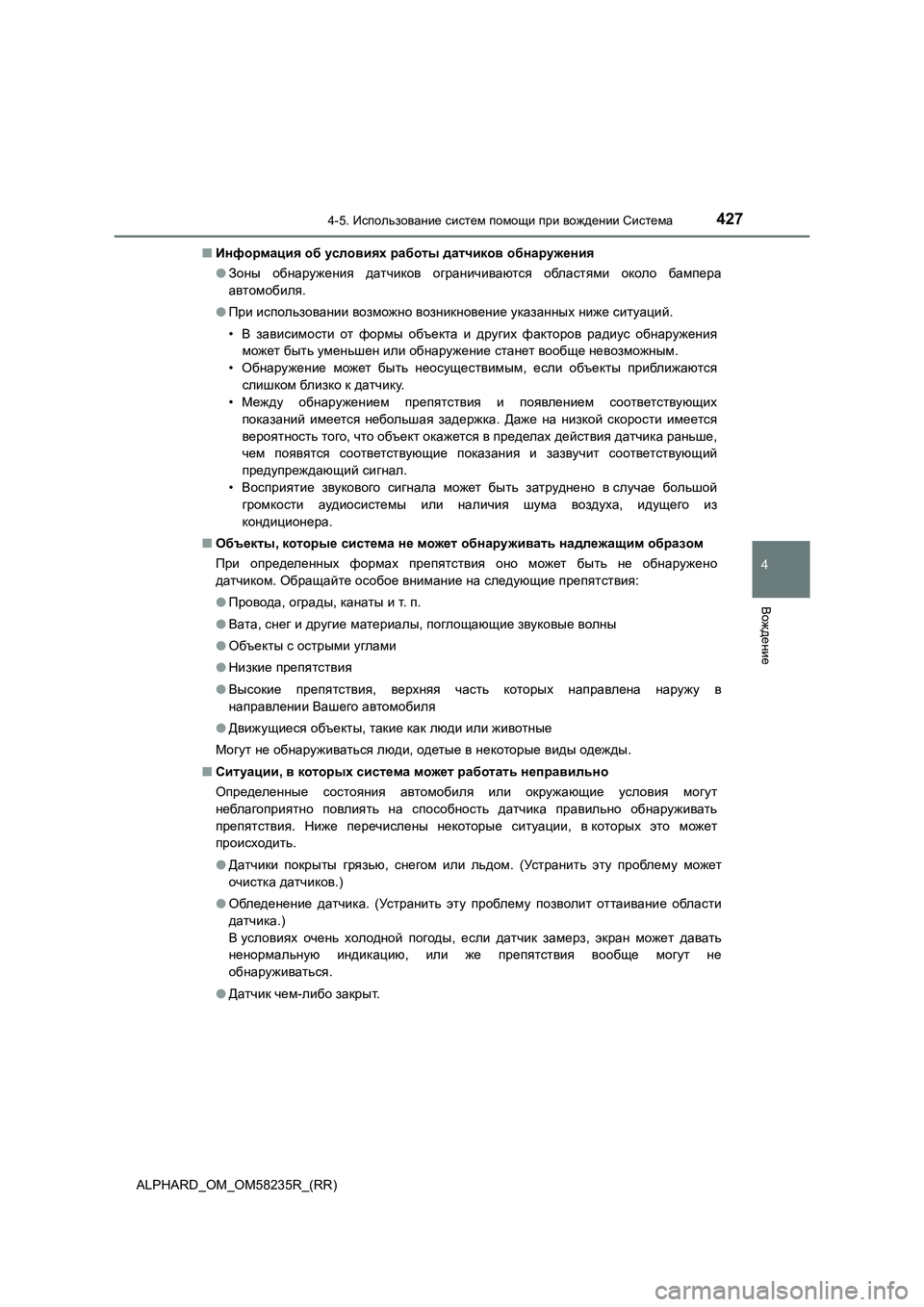

ALPHARD_OM_OM58235R_(RR)■Информация об условиях работы датчиков обнаружения
●Зоны обнаружения датчиков ограничиваются областями около бампера
автомобиля.
●При использовании возможно возникновение указанных ниже ситуаций.
• В зависимости от формы объекта и других факторов радиус обнаружения
может быть уменьшен или обнаружение станет вообще невозможным.
• Обнаружение может быть неосуществимым, если объекты приближаются
слишком близко к датчику.
• Между обнаружением препятствия и появлением соответствующих
показаний имеется небольшая задержка. Даже на низкой скорости имеется
вероятность того, что объект окажется в пределах действия датчика раньше,
чем появятся соответствующие показания и зазвучит соответствующий
предупреждающий сигнал.
• Восприятие звукового сигнала может быть затруднено в случае большой
громкости аудиосистемы или наличия шума воздуха, идущего из
кондиционера.
■Объекты, которые система не может обнаруживать надлежащим образом
При определенных формах препятствия оно может быть не обнаружено
датчиком. Обращайте особое внимание на следующие препятствия:
●Провода, ограды, канаты и т. п.
●Вата, снег и другие материалы, поглощающие звуковые волны
●Объекты с острыми углами
●Низкие препятствия
●Высокие препятствия, верхняя часть которых направлена наружу в
направлении Вашего автомобиля
●Движущиеся объекты, такие как люди или животные
Могут не обнаруживаться люди, одетые в некоторые виды одежды.
■Ситуации, в которых система может работать неправильно
Определенные состояния автомобиля или окружающие условия могут
неблагоприятно повлиять на способность датчика правильно обнаруживать
препятствия. Ниже перечислены некоторые ситуации, в которых это может
происходить.
●Датчики покрыты грязью, снегом или льдом. (Устранить эту проблему может
очистка датчиков.)
●Обледенение датчика. (Устранить эту проблему позволит оттаивание области
датчика.)
В условиях очень холодной погоды, если датчик замерз, экран может давать
ненормальную индикацию, или же препятствия вообще могут не
обнаруживаться.
●Датчик чем-либо закрыт.

4284-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)

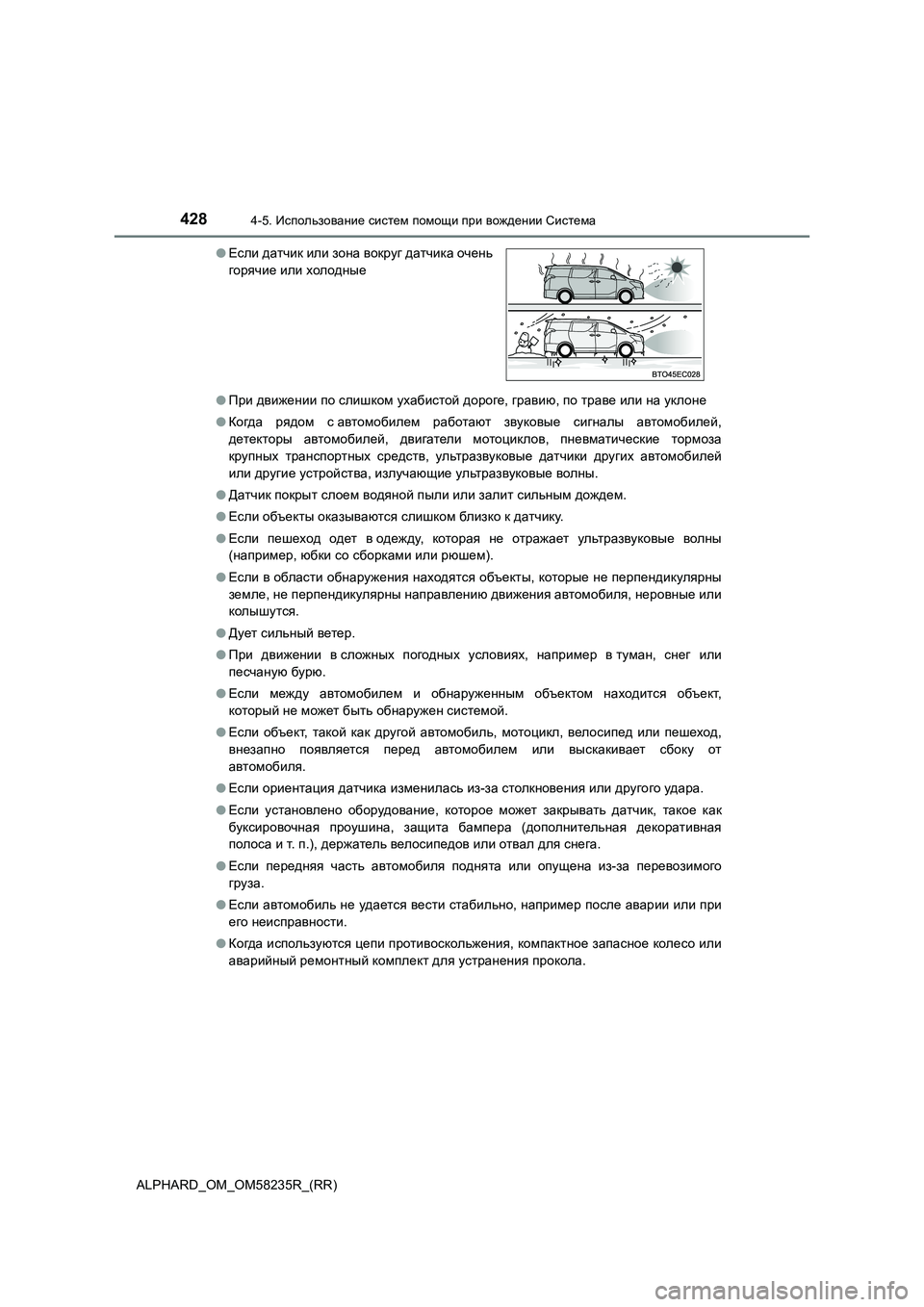

● При движении по слишком ухабистой дороге, гравию, по траве или на уклоне
● Когда рядом с автомобилем работают звуковые сигналы автомобилей,
детекторы автомобилей, двигатели мотоциклов, пневматические тор моза
крупных транспортных средств, ультразвуковые датчики других авт омобилей
или другие устройства, излучающие ультразвуковые волны.
● Датчик покрыт слоем водяной пыли или залит сильным дождем.
● Если объекты оказываются слишком близко к датчику.
● Если пешеход одет в одежду, которая не отражает ультразвуковые волны
(например, юбки со сборками или рюшем).
● Если в области обнаружения находятся объекты, которые не перпендикулярны
земле, не перпендикулярны направлению движения автомобиля, неро вные или
колышутся.
● Дует сильный ветер.
● При движении в сложных погодных условиях, например в туман, снег или
песчаную бурю.
● Если между автомобилем и обнаруженным объектом находится объект,
который не может быть обнаружен системой.
● Если объект, такой как другой автомобиль, мотоцикл, велосипед или пешеход,
внезапно появляется перед автомобилем или выскакивает сбоку от
автомобиля.
● Если ориентация датчика изменилась из-за столкновения или другого удара.
● Если установлено оборудование, которое может закрывать датчик, такое как
буксировочная проушина, защита бампера (дополнительная декорати вная
полоса и т. п.), держатель велосипедов или отвал для снега.
● Если передняя часть автомобиля поднята или опущена из-за перевозимого
груза.
● Если автомобиль не удается вести стабильно, например после аварии или при
его неисправности.
● Когда используются цепи противоскольжения, компактное запасное колесо или
аварийный ремонтный комплект для устранения прокола.
● Если датчик или зона вокруг датчика очень
горячие или холодные

4294-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)

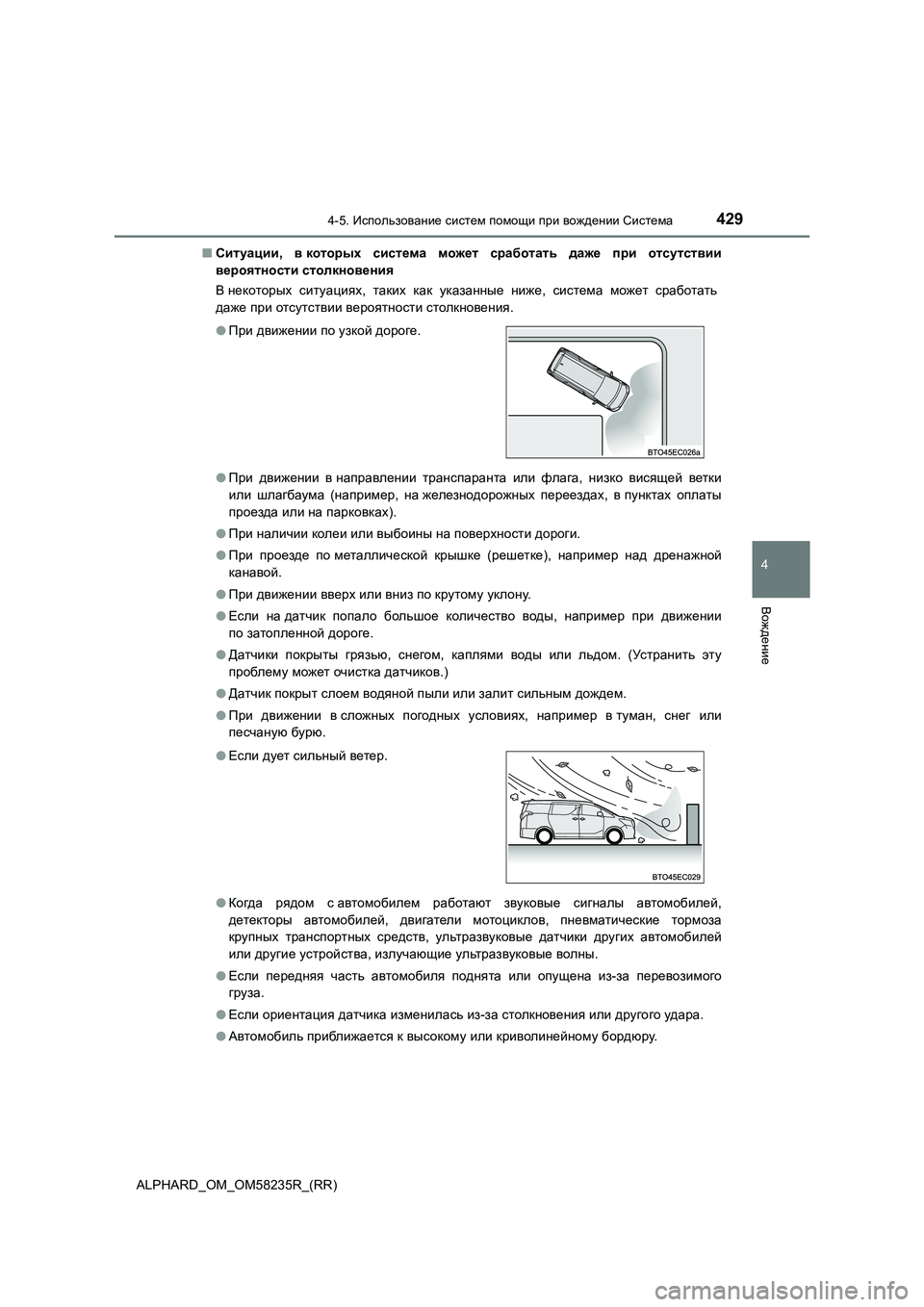

■ Ситуации, в которых система может сработать даже при отсутствии
вероятности столкновения
В некоторых ситуациях, таких как указанные ниже, система может с работать
даже при отсутствии вероятности столкновения.
● При движении в направлении транспаранта или флага, низко висящей ветки
или шлагбаума (например, на железнодорожных переездах, в пунктах оплаты
проезда или на парковках).
● При наличии колеи или выбоины на поверхности дороги.
● При проезде по металлической крышке (решетке), например над дренажной
канавой.
● При движении вверх или вниз по крутому уклону.
● Если надатчик попало большое количество воды, например при движении
по затопленной дороге.
● Датчики покрыты грязью, снегом, каплями воды или льдом. (Устранить эту
проблему может очистка датчиков.)
● Датчик покрыт слоем водяной пыли или залит сильным дождем.
● При движении в сложных погодных условиях, например в туман, снег или
песчаную бурю.
● Когда рядом с автомобилем работают звуковые сигналы автомобилей,
детекторы автомобилей, двигатели мотоциклов, пневматические тор моза
крупных транспортных средств, ультразвуковые датчики других авт омобилей
или другие устройства, излучающие ультразвуковые волны.
● Если передняя часть автомобиля поднята или опущена из-за перевозимого
груза.
● Если ориентация датчика изменилась из-за столкновения или другого удара.
● Автомобиль приближается к высокому или криволинейному бордюру.
● При движении по узкой дороге.
● Если дует сильный ветер.

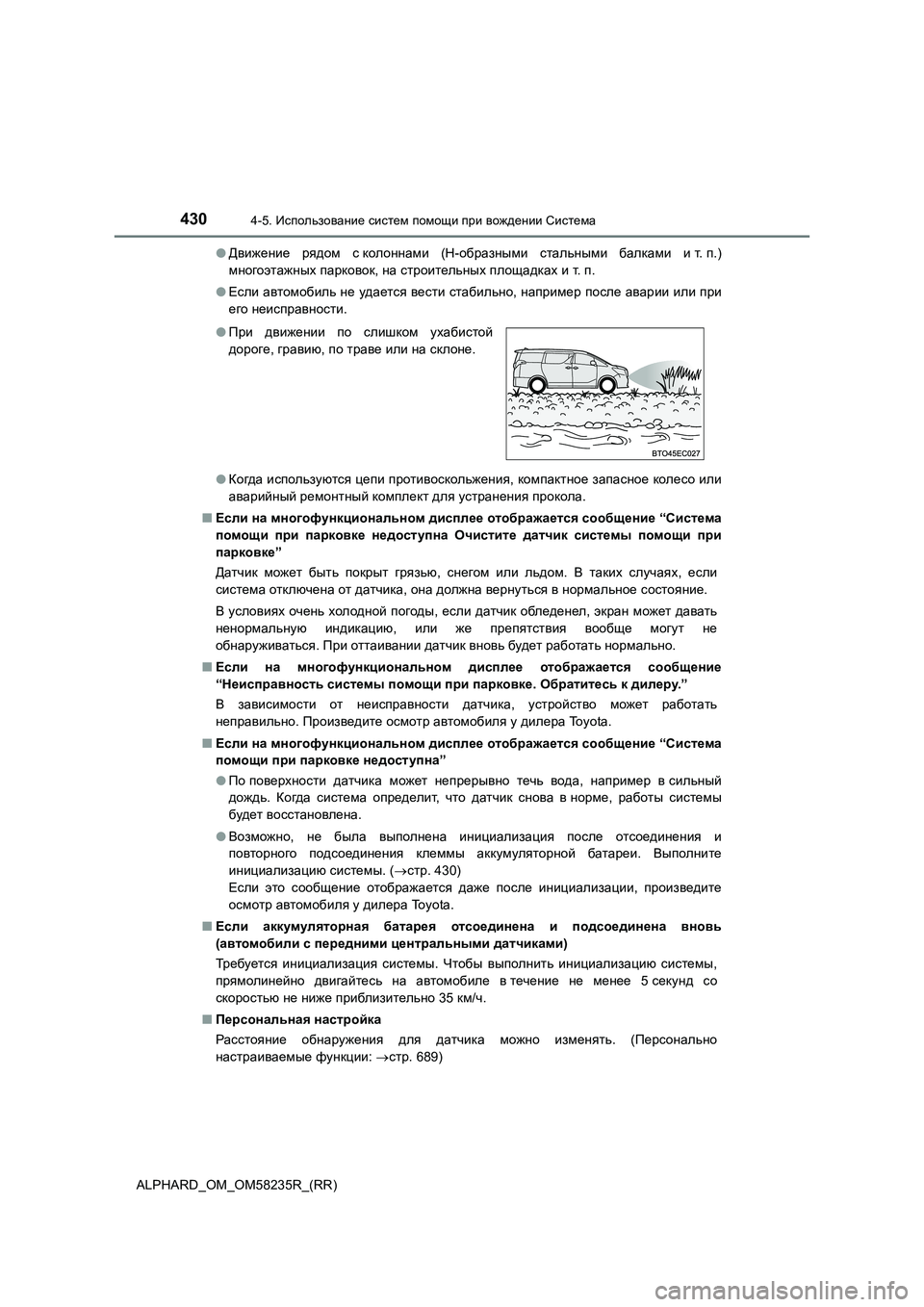

4304-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
● Движение рядом сколоннами (H-образными стальными балками ит.п.)
многоэтажных парковок, на строительных площадках и т. п.
● Если автомобиль не удается вести стабильно, например после аварии или при
его неисправности.
● Когда используются цепи противоскольжения, компактное запасное колесо или
аварийный ремонтный комплект для устранения прокола.
■ Если на многофункциональном дисплее отображается сообщение “Система
помощи при парковке недоступна Очистите датчик системы помощи п ри
парковке”
Датчик может быть покрыт грязью, снегом или льдом. В таких случ аях, если
система отключена от датчика, она должна вернуться в нормальное состояние.
В условиях очень холодной погоды, если датчик обледенел, экран может давать
ненормальную индикацию, или же препятствия вообще могут не
обнаруживаться. При оттаивании датчик вновь будет работать норм ально.
■ Если на многофункциональном дисплее отображается сообщение
“Неисправность системы помощи при парковке. Обратитесь к дилеру .”
В зависимости от неисправности датчика, устройство может работа ть
неправильно. Произведите осмотр автомобиля у дилера Toyota.
■ Если на многофункциональном дисплее отображается сообщение “Система
помощи при парковке недоступна”
● По поверхности датчика может непрерывно течь вода, например в сильный
дождь. Когда система определит, что датчик снова в норме, работы системы
будет восстановлена.
● Возможно, не была выполнена инициализация после отсоединения и
повторного подсоединения клеммы аккумуляторной батареи. Выполни те
инициализацию системы. ( стр. 430)
Если это сообщение отображается даже после инициализации, произ ведите
осмотр автомобиля у дилера Toyota.
■ Если аккумуляторная батарея отсоединена и подсоединена вновь
(автомобили с передними центральными датчиками)
Требуется инициализация системы. Чтобы выполнить инициализацию системы,
прямолинейно двигайтесь на автомобиле в течение не менее 5 секунд со
скоростью не ниже приблизительно 35 км/ч.
■ Персональная настройка
Расстояние обнаружения для датчика можно изменять. (Персонально
настраиваемые функции: стр. 689)
● При движении по слишком ухабистой
дороге, гравию, по траве или на склоне.
