Page 451 of 712

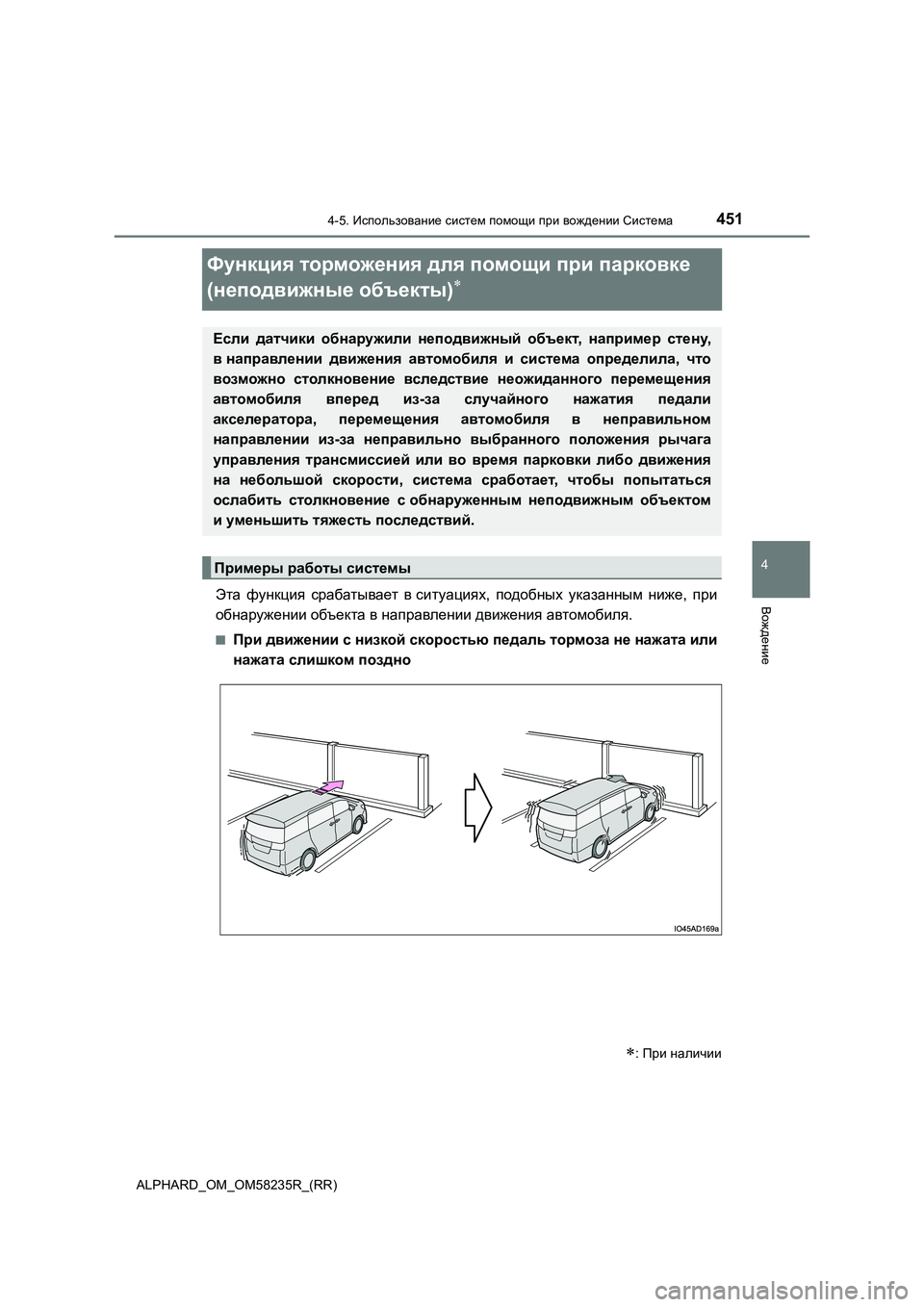

451
4
4-5. Использование систем помощи при вождении Система
Вождение
ALPHARD_OM_OM58235R_(RR)
Функция торможения для помощи при парковке
(неподвижные объекты)
Эта функция срабатывает в ситуациях, подобных указанным ниже, при
обнаружении объекта в направлении движения автомобиля.
■При движении с низкой скоростью педаль тормоза не нажата или
нажата слишком поздно
: При наличии
Если датчики обнаружили неподвижный объект, например стену,
в направлении движения автомобиля и система определила, что
возможно столкновение вследствие неожиданного перемещения
автомобиля вперед из-за случайного нажатия педали
акселератора, перемещения автомобиля в неправильном
направлении из-за неправильно выбранного положения рычага
управления трансмиссией или во время парковки либо движения
на небольшой скорости, система сработает, чтобы попытаться
ослабить столкновение с обнаруженным неподвижным объектом
и уменьшить тяжесть последствий.
Примеры работы системы
Page 452 of 712

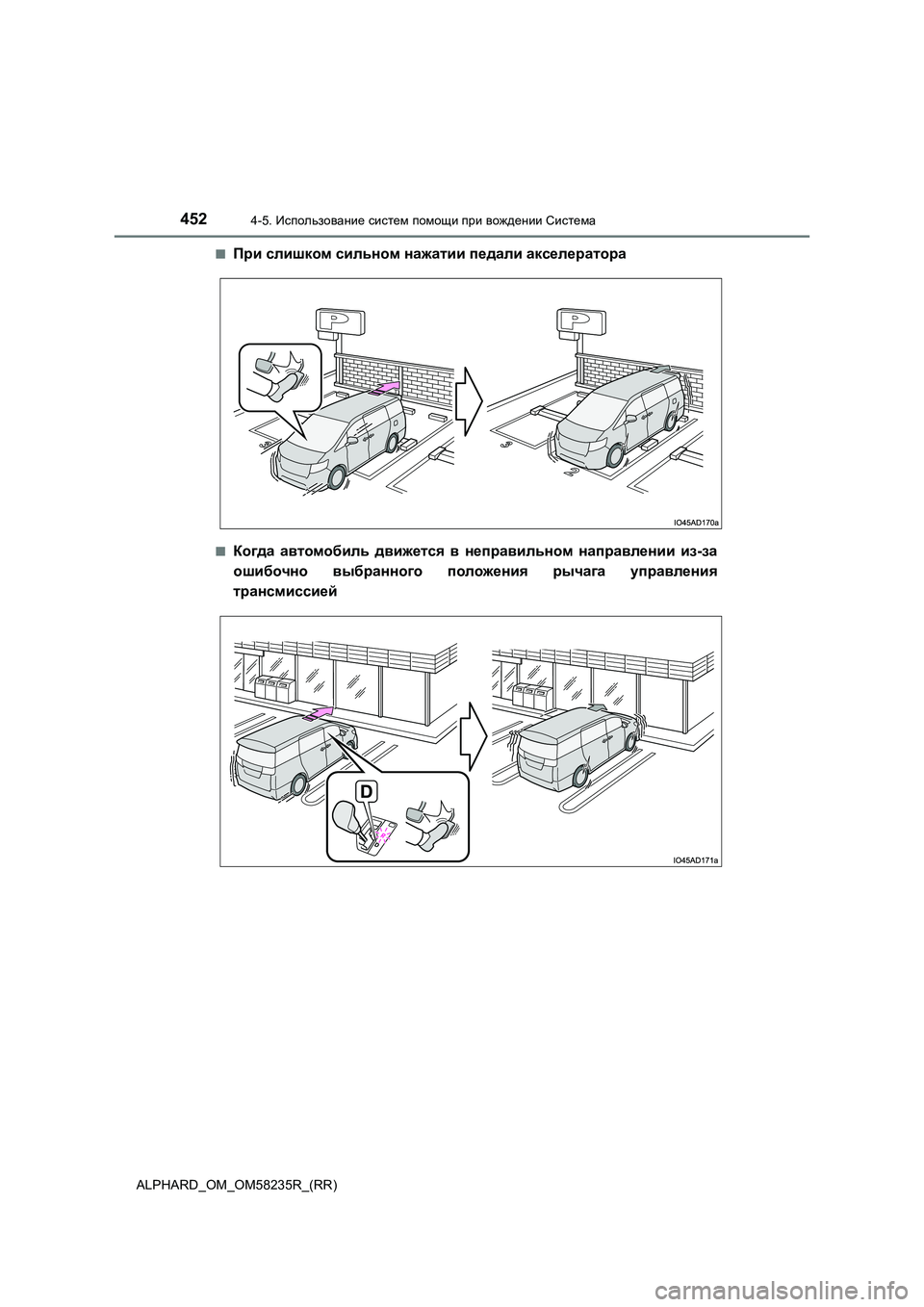

4524-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
■При слишком сильном нажатии педали акселератора
■Когда автомобиль движется в неправильном направлении из-за
ошибочно выбранного положения рычага управления
трансмиссией
Page 453 of 712

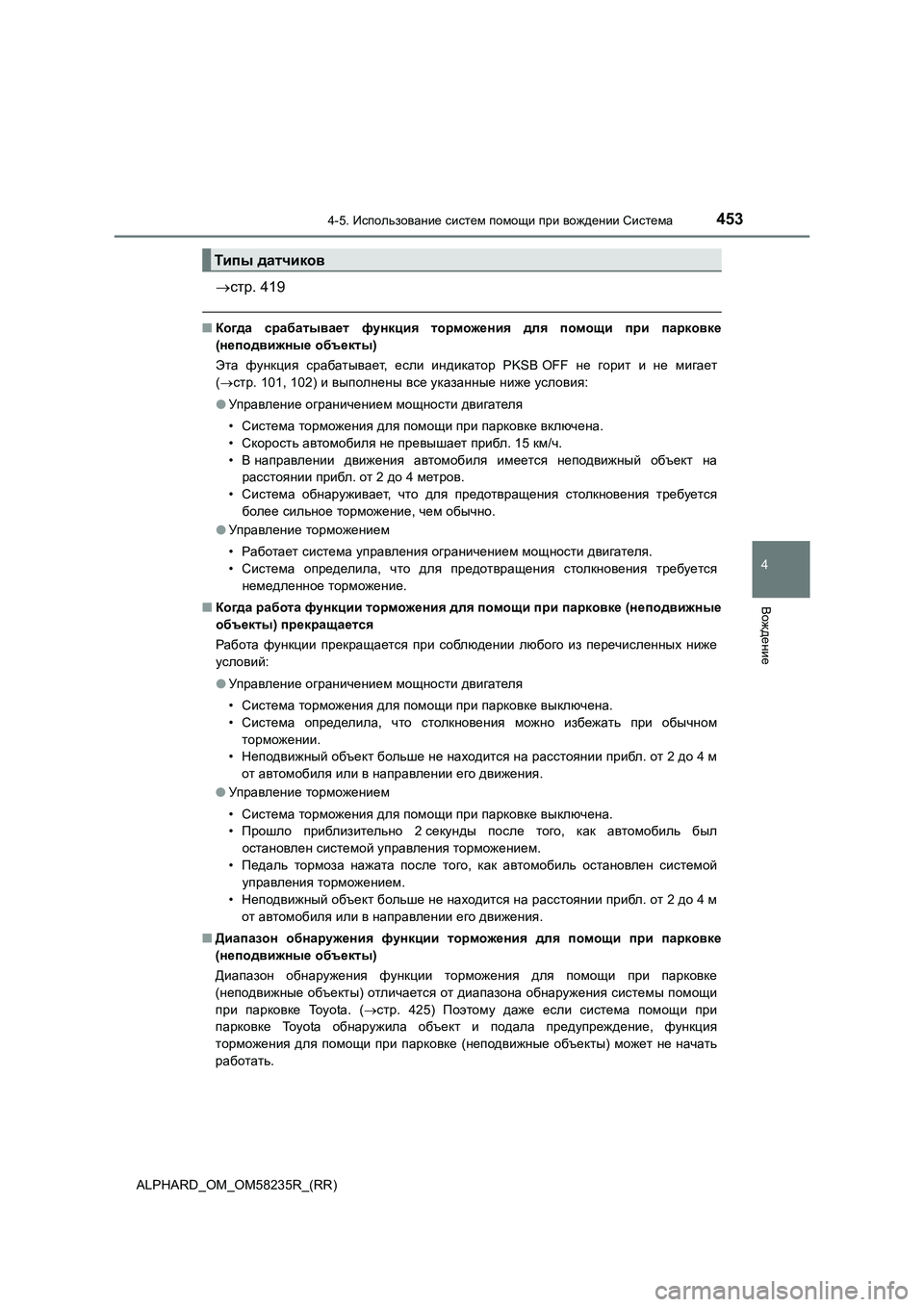

4534-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)
стр. 419
■Когда срабатывает функция торможения для помощи при парковке
(неподвижные объекты)
Эта функция срабатывает, если индикатор PKSB OFF не горит и не мигает
(стр. 101, 102) и выполнены все указанные ниже условия:
●Управление ограничением мощности двигателя
• Система торможения для помощи при парковке включена.
• Скорость автомобиля не превышает прибл. 15 км/ч.
• В направлении движения автомобиля имеется неподвижный объект на
расстоянии прибл. от 2 до 4 метров.
• Система обнаруживает, что для предотвращения столкновения требуется
более сильное торможение, чем обычно.
●Управление торможением
• Работает система управления ограничением мощности двигателя.
• Система определила, что для предотвращения столкновения требуется
немедленное торможение.
■Когда работа функции торможения для помощи при парковке (неподвижные
объекты) прекращается
Работа функции прекращается при соблюдении любого из перечисленных ниже
условий:
●Управление ограничением мощности двигателя
• Система торможения для помощи при парковке выключена.
• Система определила, что столкновения можно избежать при обычном
торможении.
• Неподвижный объект больше не находится на расстоянии прибл. от 2 до 4 м
от автомобиля или в направлении его движения.
●Управление торможением
• Система торможения для помощи при парковке выключена.
• Прошло приблизительно 2 секунды после того, как автомобиль был
остановлен системой управления торможением.
• Педаль тормоза нажата после того, как автомобиль остановлен системой
управления торможением.
• Неподвижный объект больше не находится на расстоянии прибл. от 2 до 4 м
от автомобиля или в направлении его движения.
■Диапазон обнаружения функции торможения для помощи при парковке
(неподвижные объекты)
Диапазон обнаружения функции торможения для помощи при парковке
(неподвижные объекты) отличается от диапазона обнаружения системы помощи
при парковке Toyota. (стр. 425) Поэтому даже если система помощи при
парковке Toyota обнаружила объект и подала предупреждение, функция
торможения для помощи при парковке (неподвижные объекты) может не начать
работать.
Типы д атчико в
Page 454 of 712

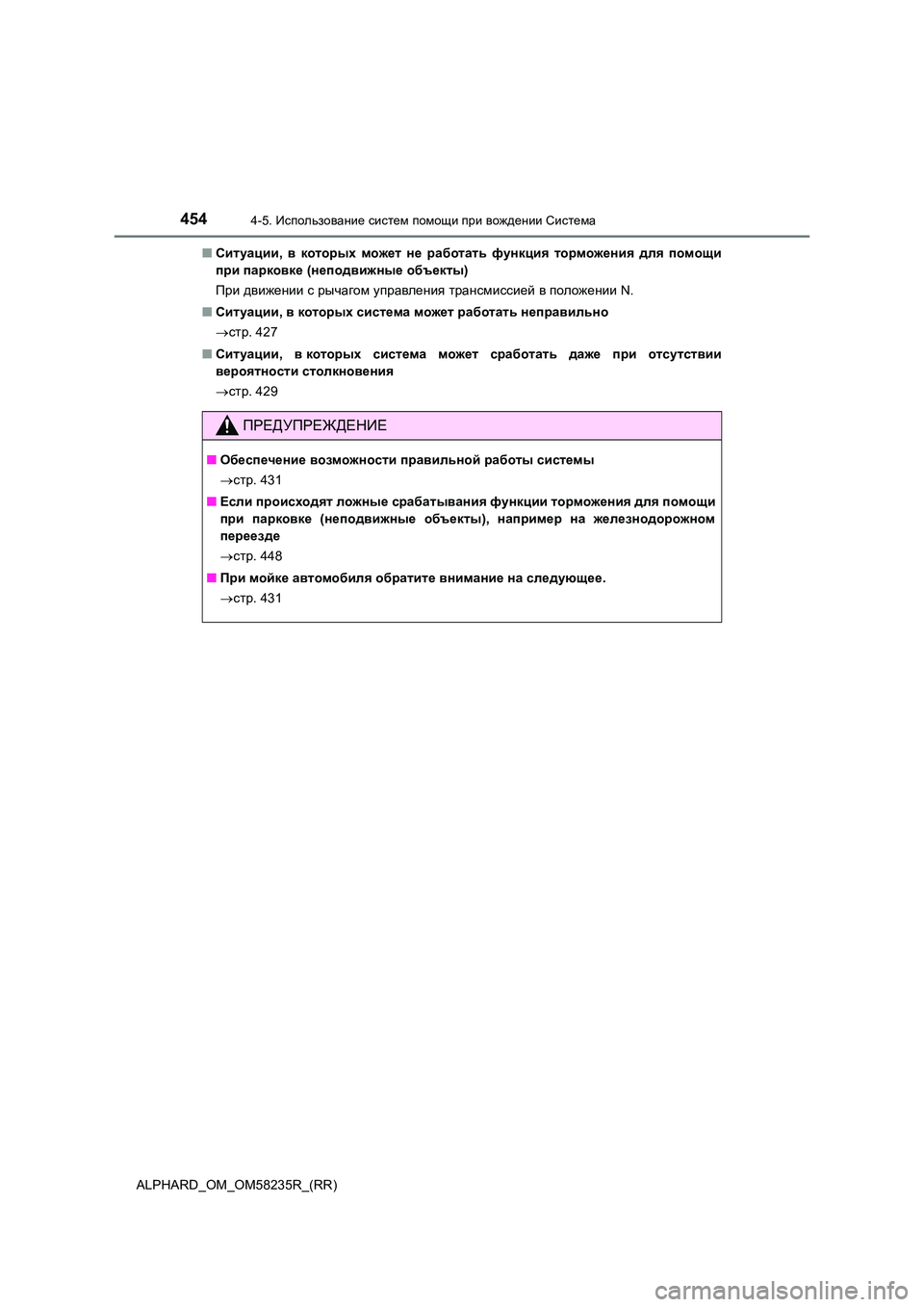

4544-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
■ Ситуации, в которых может не работать функция торможения для помощи
при парковке (неподвижные объекты)
При движении с рычагом управления трансмиссией в положении N.
■ Ситуации, в которых система может работать неправильно
стр. 427
■ Ситуации, в которых система может сработать даже при отсутствии
вероятности столкновения
стр. 429
ПРЕДУПРЕЖДЕНИЕ
■Обеспечение возможности правильной работы системы
стр. 431
■ Если происходят ложные срабатывания функции торможения для помощи
при парковке (неподвижные объекты), например на железнодорожном
переезде
стр. 448
■ При мойке автомобиля обратите внимание на следующее.
стр. 431
Page 455 of 712

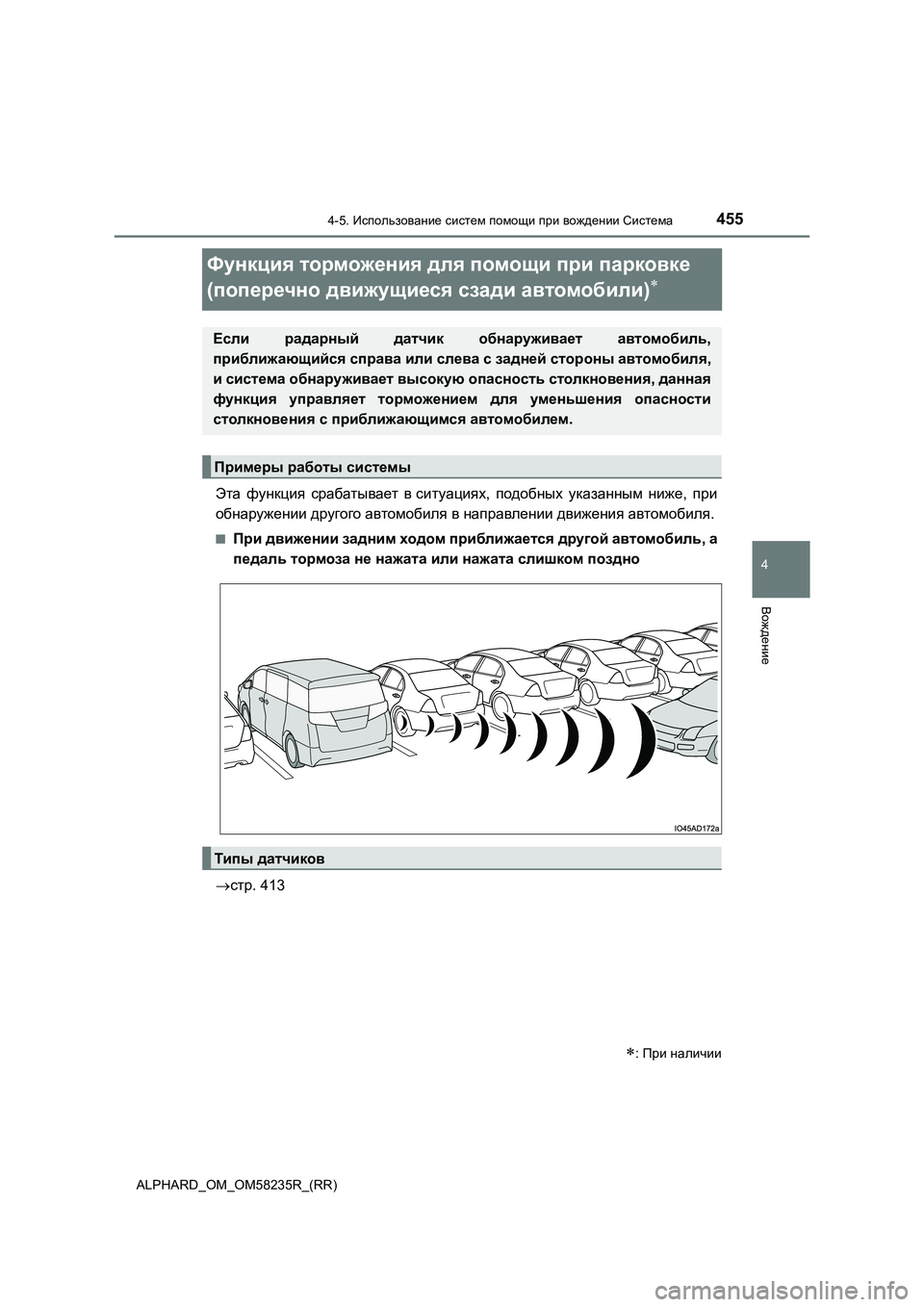

455
4
4-5. Использование систем помощи при вождении Система
Вождение
ALPHARD_OM_OM58235R_(RR)
Функция торможения для помощи при парковке
(поперечно движущиеся сзади автомобили)
Эта функция срабатывает в ситуациях, подобных указанным ниже, при
обнаружении другого автомобиля в направлении движения автомобиля.
■При движении задним ходом приближается другой автомобиль, а
педаль тормоза не нажата или нажата слишком поздно
стр. 413
: При наличии
Если радарный датчик обнаруживает автомобиль,
приближающийся справа или слева с задней стороны автомобиля,
и система обнаруживает высокую опасность столкновения, данная
функция управляет торможением для уменьшения опасности
столкновения с приближающимся автомобилем.
Примеры работы системы
Типы д атчико в
Page 456 of 712

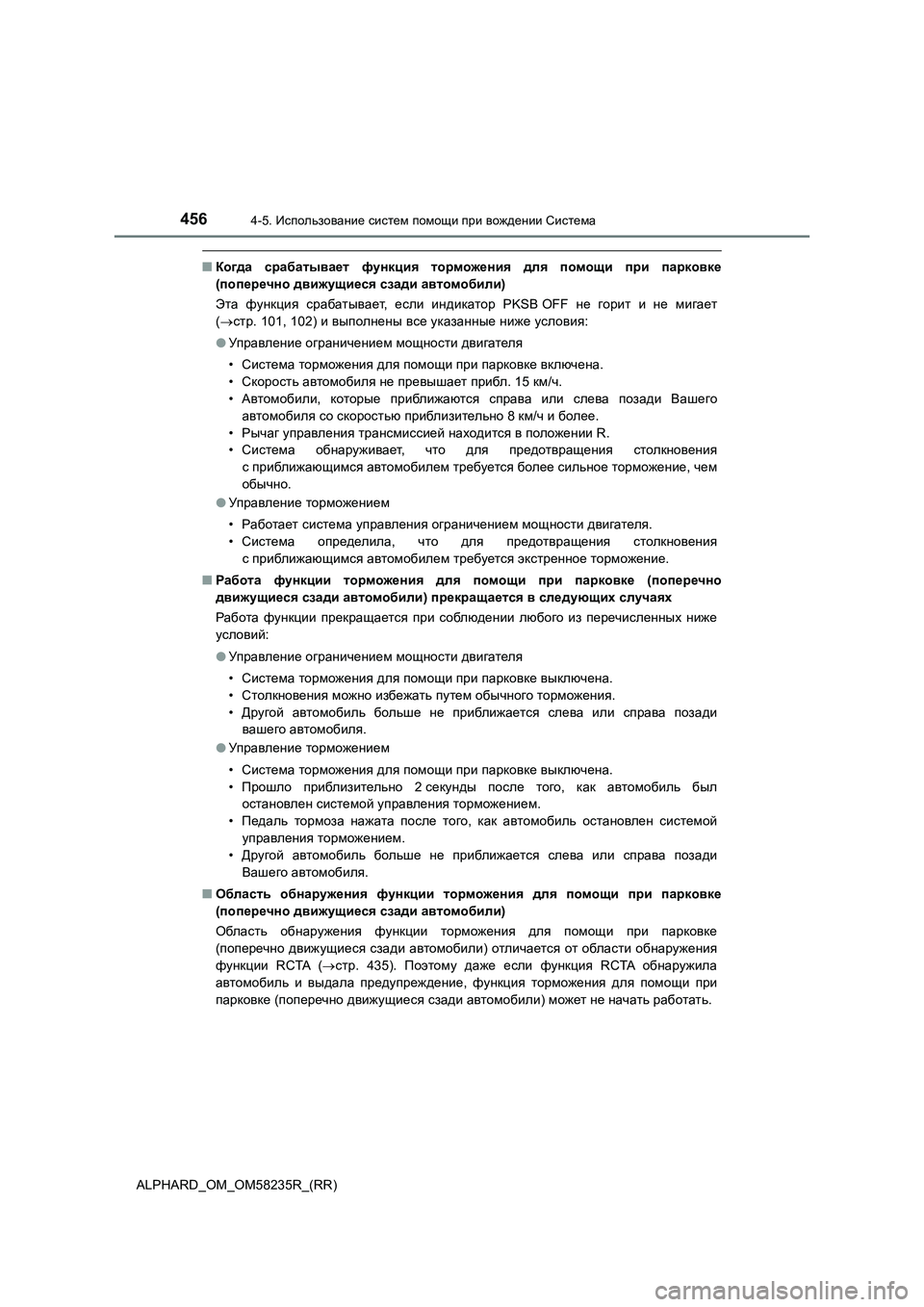

4564-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
■Когда срабатывает функция торможения для помощи при парковке
(поперечно движущиеся сзади автомобили)
Эта функция срабатывает, если индикатор PKSB OFF не горит и не мигает
(стр. 101, 102) и выполнены все указанные ниже условия:
●Управление ограничением мощности двигателя
• Система торможения для помощи при парковке включена.
• Скорость автомобиля не превышает прибл. 15 км/ч.
• Автомобили, которые приближаются справа или слева позади Вашего
автомобиля со скоростью приблизительно 8 км/ч и более.
• Рычаг управления трансмиссией находится в положении R.
• Система обнаруживает, что для предотвращения столкновения
с приближающимся автомобилем требуется более сильное торможение, чем
обычно.
●Управление торможением
• Работает система управления ограничением мощности двигателя.
•Система определила, что для предотвращения столкновения
с приближающимся автомобилем требуется экстренное торможение.
■Работа функции торможения для помощи при парковке (поперечно
движущиеся сзади автомобили) прекращается в следующих случаях
Работа функции прекращается при соблюдении любого из перечисленных ниже
условий:
●Управление ограничением мощности двигателя
• Система торможения для помощи при парковке выключена.
• Столкновения можно избежать путем обычного торможения.
• Другой автомобиль больше не приближается слева или справа позади
вашего автомобиля.
●Управление торможением
• Система торможения для помощи при парковке выключена.
• Прошло приблизительно 2 секунды после того, как автомобиль был
остановлен системой управления торможением.
• Педаль тормоза нажата после того, как автомобиль остановлен системой
управления торможением.
• Другой автомобиль больше не приближается слева или справа позади
Вашего автомобиля.
■Область обнаружения функции торможения для помощи при парковке
(поперечно движущиеся сзади автомобили)
Область обнаружения функции торможения для помощи при парковке
(поперечно движущиеся сзади автомобили) отличается от области обнаружения
функции RCTA (стр. 435). Поэтому даже если функция RCTA обнаружила
автомобиль и выдала предупреждение, функция торможения для помощи при
парковке (поперечно движущиеся сзади автомобили) может не начать работать.
Page 457 of 712

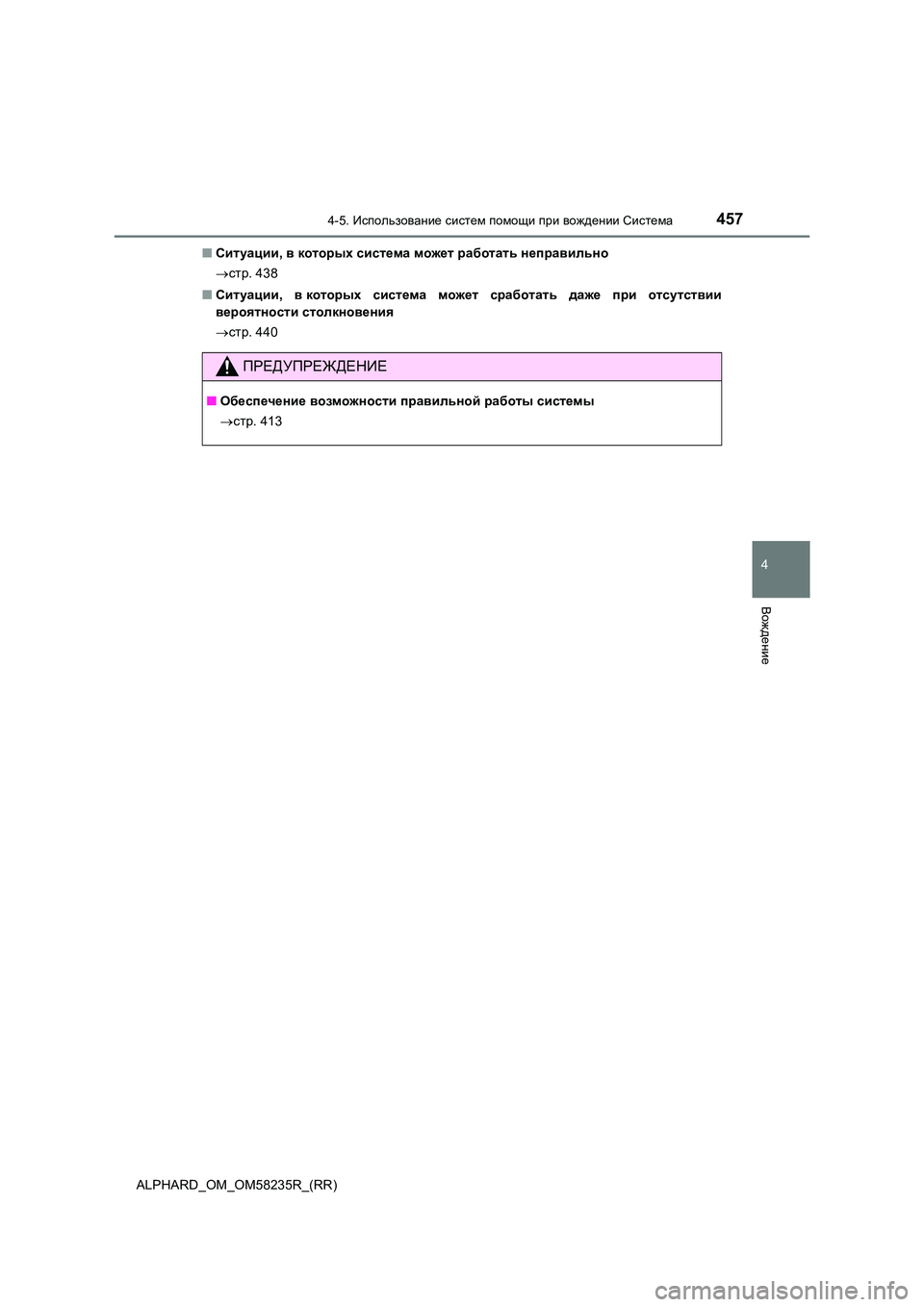

4574-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)
■ Ситуации, в которых система может работать неправильно
стр. 438
■ Ситуации, в которых система может сработать даже при отсутствии
вероятности столкновения
стр. 440
ПРЕДУПРЕЖДЕНИЕ
■Обеспечение возможности правильной работы системы
стр. 413

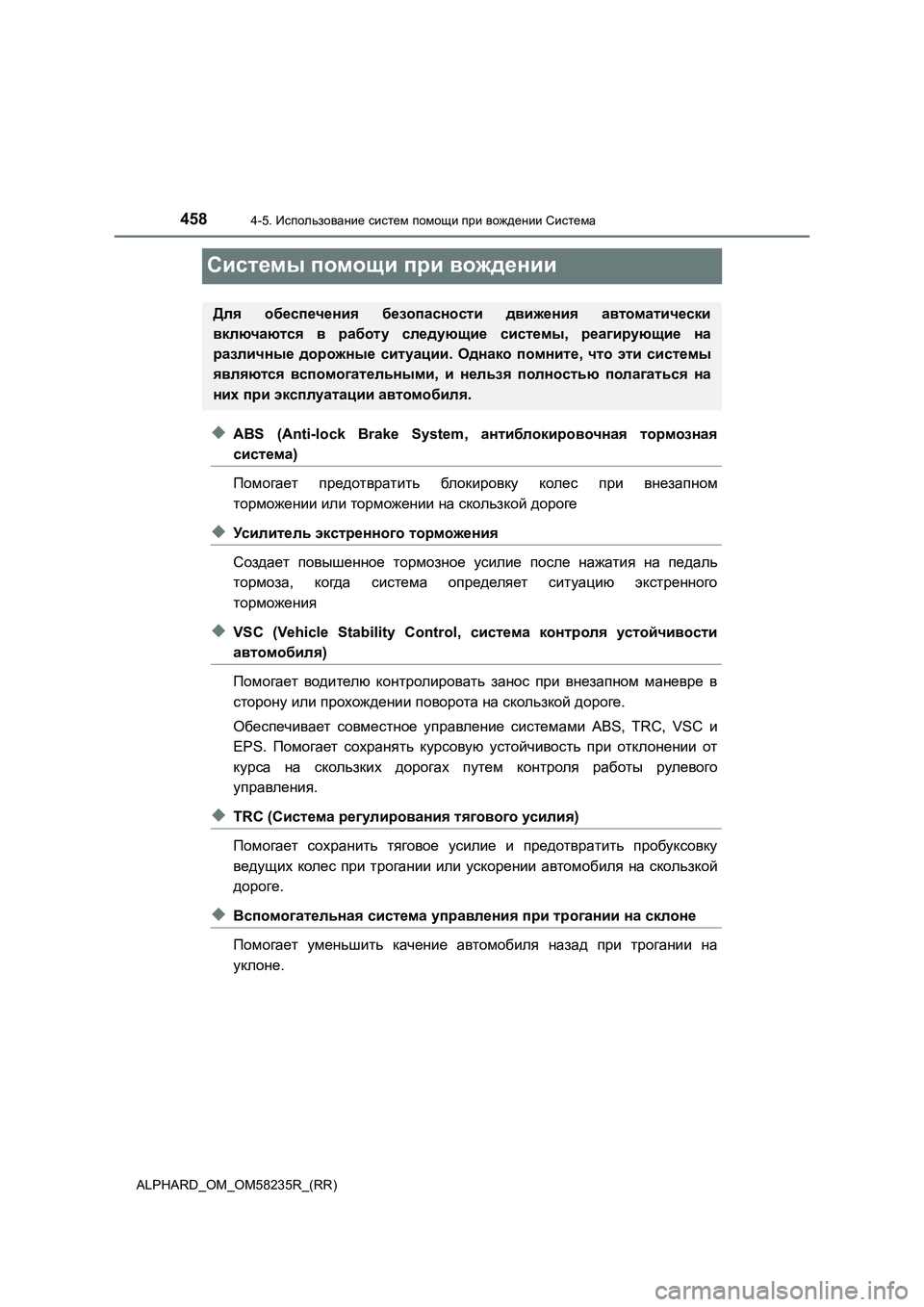

Page 458 of 712

4584-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
Системы помощи при вождении
◆ABS (Anti-lock Brake System, антиблокировочная тормозная
система)
Помогает предотвратить блокировку колес при внезапном
торможении или торможении на скользкой дороге
◆Усилитель экстренного торможения
Создает повышенное тормозное усилие после нажатия на педаль
тормоза, когда система определяет ситуацию экстренного
торможения
◆VSC (Vehicle Stability Control, система контроля устойчивости
автомобиля)
Помогает водителю контролировать занос при внезапном маневре в
сторону или прохождении поворота на скользкой дороге.
Обеспечивает совместное управление системами ABS, TRC, VSC и
EPS. Помогает сохранять курсовую устойчивость при отклонении от
курса на скользких дорогах путем контроля работы рулевого
управления.
◆TRC (Система регулирования тягового усилия)
Помогает сохранить тяговое усилие и предотвратить пробуксовку
ведущих колес при трогании или ускорении автомобиля на скользкой
дороге.
◆Вспомогательная система управления при трогании на склоне
Помогает уменьшить качение автомобиля назад при трогании на
уклоне.
Для обеспечения безопасности движения автоматически
включаются в работу следующие системы, реагирующие на
различные дорожные ситуации. Однако помните, что эти системы
являются вспомогательными, и нельзя полностью полагаться на
них при эксплуатации автомобиля.
Page 459 of 712

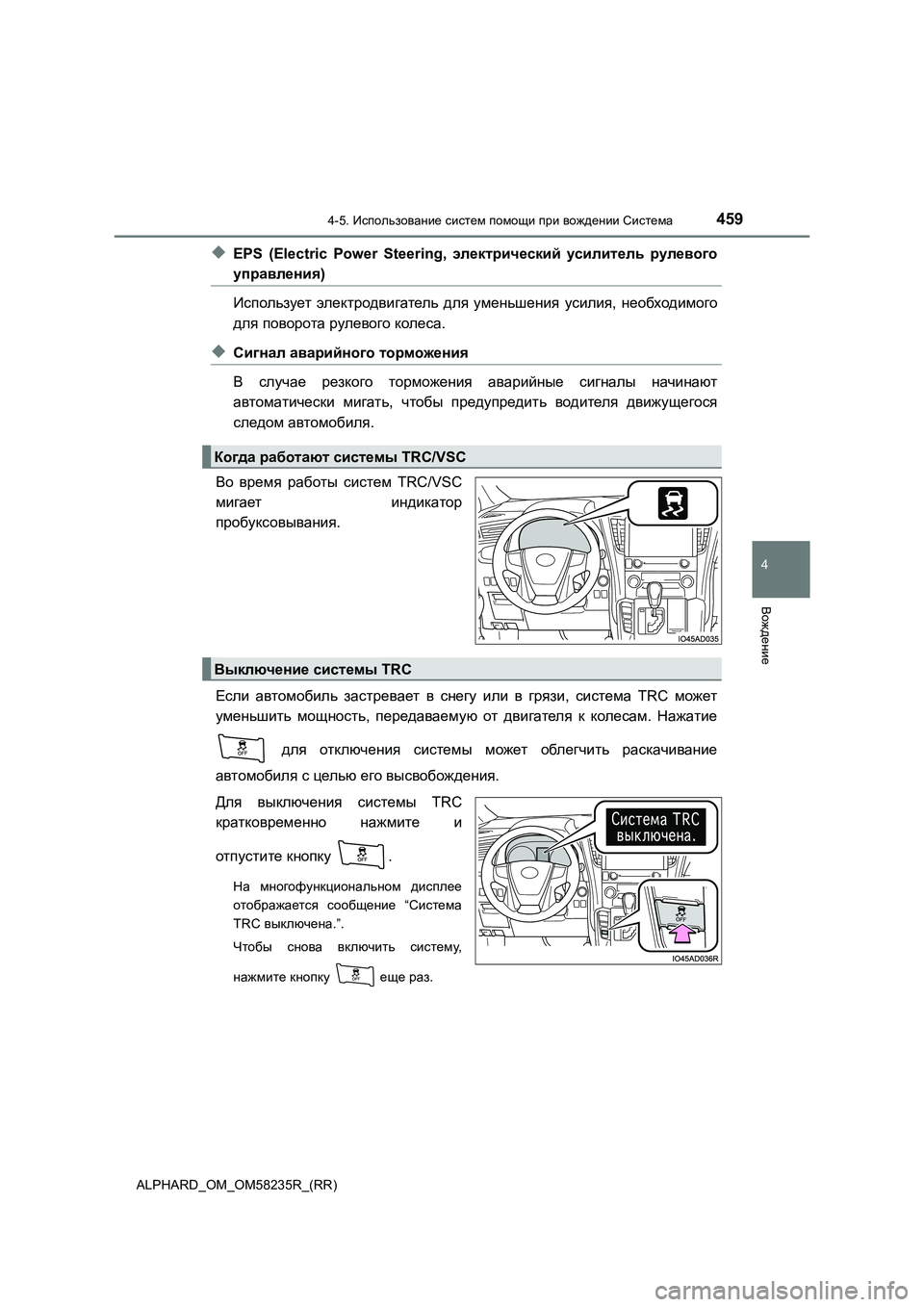

4594-5. Использование систем помощи при вождении Система
4
Вождение
ALPHARD_OM_OM58235R_(RR)
◆EPS (Electric Power Steering, электрический усилитель рулевого
управления)
Использует электродвигатель для уменьшения усилия, необходимого
для поворота рулевого колеса.
◆Сигнал аварийного торможения
В случае резкого торможения аварийные сигналы начинают
автоматически мигать, чтобы предупредить водителя движущегося
следом автомобиля.
.
Во время работы систем TRC/VSC
мигает индикатор
пробуксовывания.
Если автомобиль застревает в снегу или в грязи, система TRC может
уменьшить мощность, передаваемую от двигателя к колесам. Нажатие
для отключения системы может облегчить раскачивание
автомобиля с целью его высвобождения.
Для выключения системы TRC
кратковременно нажмите и
отпустите кнопку .
На многофункциональном дисплее
отображается сообщение “Система
TRC выключена.”.
Чтобы снова включить систему,
нажмите кнопку еще раз.
Когда работают системы TRC/VSC
Выключение системы TRC
Page 460 of 712

4604-5. Использование систем помощи при вождении Система
ALPHARD_OM_OM58235R_(RR)
■Отключение обеих систем TRC и VSC
Для отключения систем TRC и VSC нажмите кнопку и удерживайте ее
нажатой не менее 3 секунд при остановленном автомобиле.
Загорается индикатор VSC OFF, и на многофункциональном дисплее
отображается сообщение “Система TRC выключена.”.
*
Чтобы снова включить систему, нажмите кнопку еще раз.
*: Система помощи при экстренном торможении перед столкновением и система
предаварийного торможения также будут отключены. Загорается контрольная
лампа PCS, и на многофункциональном дисплее отображается сообщение.
(стр. 340)
■Если на многофункциональном дисплее отображается сообщение об
отключении системы TRC, хотя переключатель не был нажат
Работа системы TRC невозможна. Обратитесь к дилеру Toyota.
■Условия работы вспомогательной системы управления при трогании на
склоне
При выполнении следующих условий работает вспомогательная система
управления при трогании на склоне:
●Рычаг управления трансмиссией находится в положении, отличном от P или N
(при начале движения вперед/назад на уклоне по направлению вверх).
●Автомобиль остановлен.
●Педаль акселератора не нажата.
●Стояночный тормоз не включен.
■Автоматическая отмена вспомогательной системы управления при
трогании на склоне
Вспомогательная система управления при трогании на склоне отключается в
любой из следующих ситуаций:
●Рычаг управления трансмиссией переведен в положение P или N.
●Нажата педаль акселератора.
●Включен стояночный тормоз.
●После того как педаль тормоза отпущена, прошло максимум 2 секунды.
■Звуки и вибрации, вызываемые системами ABS, экстренного торможения,
VSC, TRC, управления при трогании на склоне
●При запуске двигателя или сразу после начала движения автомобиля возможен
шум в моторном отсеке при многократном нажатии педали тормоза. Этот звук
не указывает на сбой в работе какой-либо из этих систем.
●Когда работают вышеназванные системы, возможно возникновение любой из
следующих ситуаций. Ни одна из них не указывает на возникновение
неисправности.
• Через кузов автомобиля и рулевое управление могут проходить вибрации.
• После остановки автомобиля может быть слышен звук двигателя.
