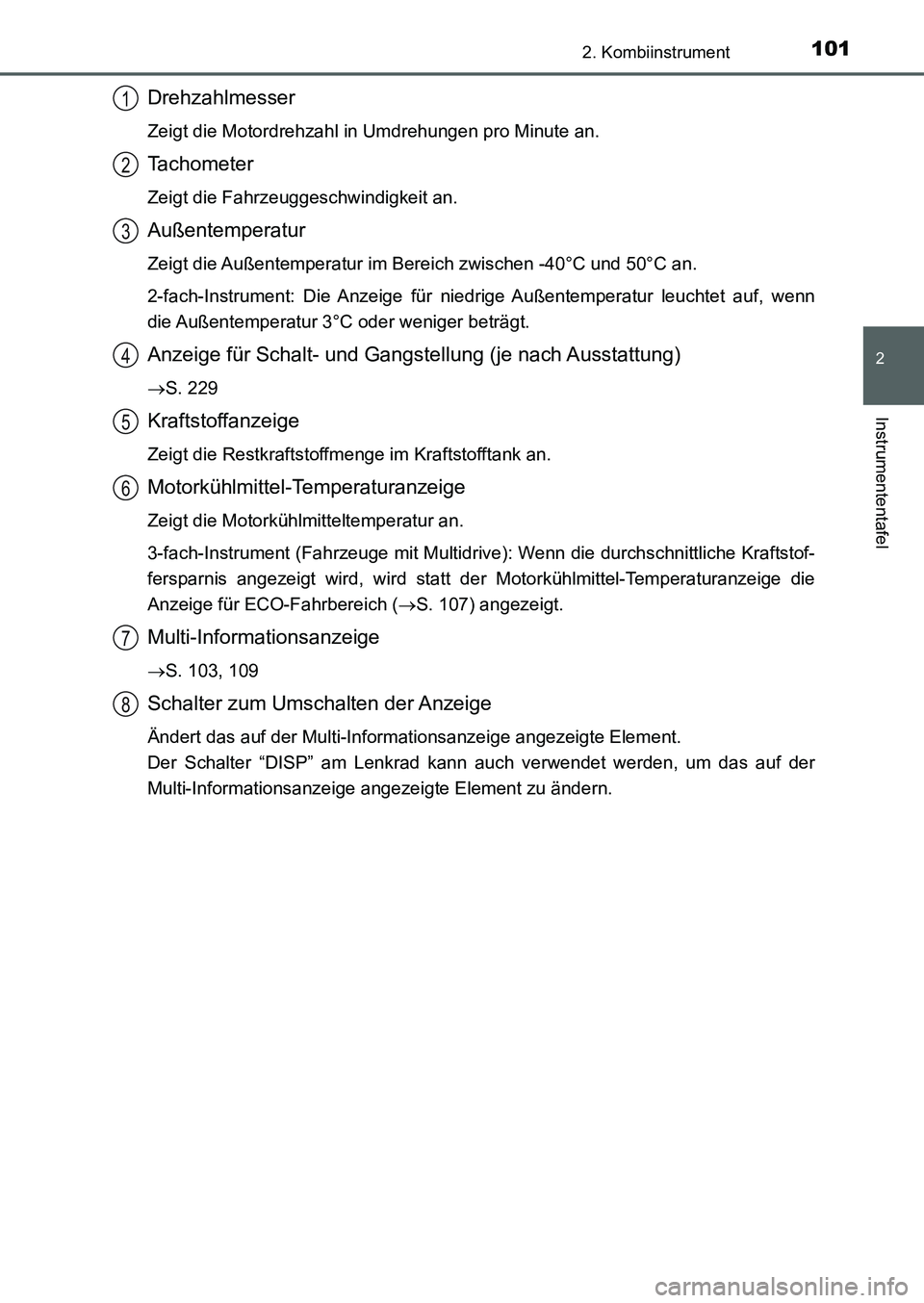

1012. Kombiinstrument
2
Instrumententafel
UK_AURIS_HB_EM (OM12K99M)
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an.
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an.
2-fach-Instrument: Die Anzeige für niedrige Außentemperatur leuchtet auf, wenn
die Außentemperatur 3°C oder weniger beträgt.
Anzeige für Schalt- und Gangstellung (je nach Ausstattung)
S. 229
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an.
3-fach-Instrument (Fahrzeuge mit Multidrive): Wenn die durchschnittliche Kraftstof-
fersparnis angezeigt wird, wird statt der Motorkühlmittel-Temperaturanzeige die
Anzeige für ECO-Fahrbereich (S. 107) angezeigt.
Multi-Informationsanzeige
S. 103, 109
Schalter zum Umschalten der Anzeige
Ändert das auf der Multi-Informationsanzeige angezeigte Element.
Der Schalter “DISP” am Lenkrad kann auch verwendet werden, um das auf der
Multi-Informationsanzeige angezeigte Element zu ändern.
1
2
3
4
5
6
7
8
UK AURIS_HB_OM_German_OM12K99M.book 101 ページ ２０１６年６月２８日　火曜日　午後５時５４分

1022. Kombiinstrument
UK_AURIS_HB_EM (OM12K99M)

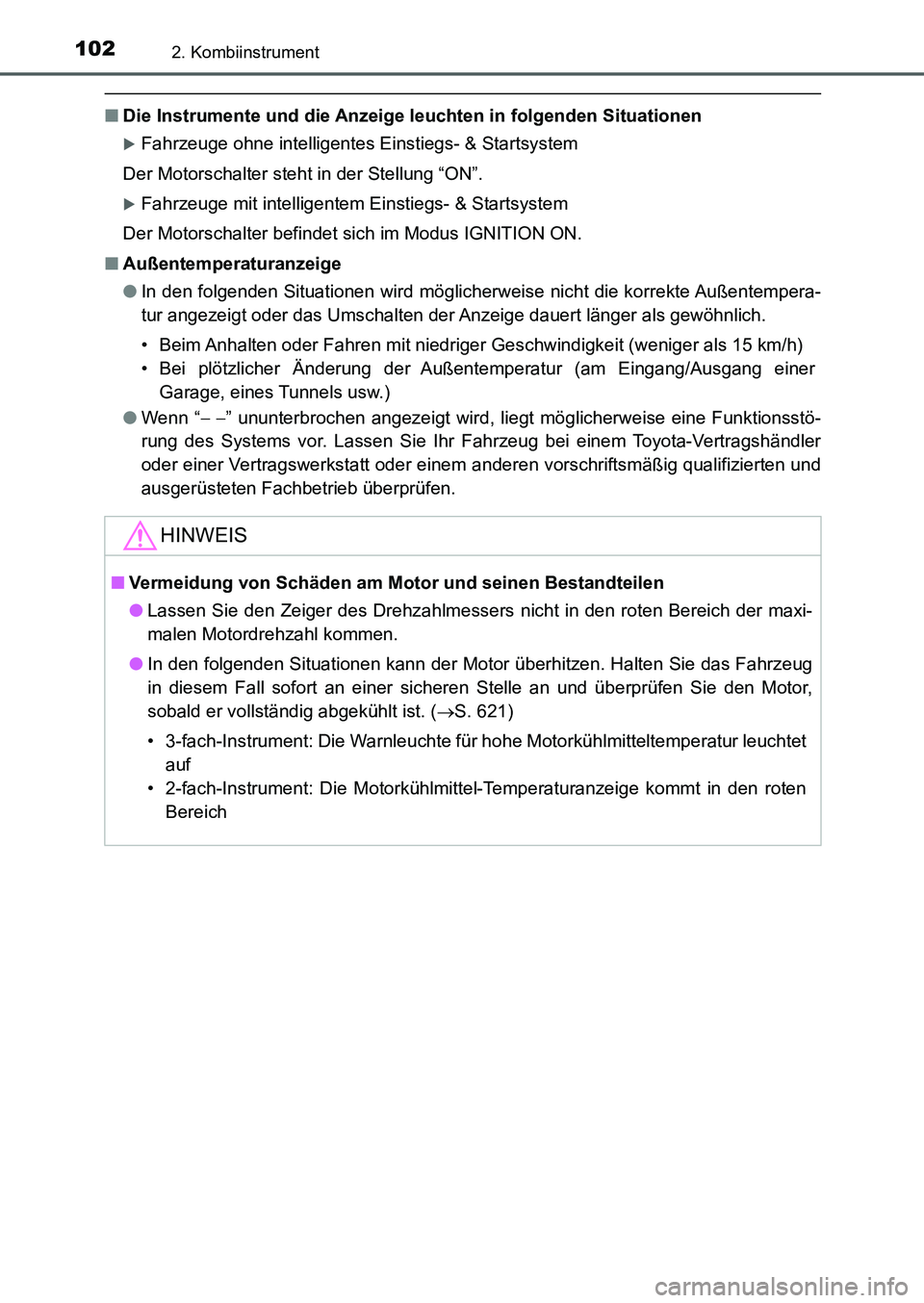

■Die Instrumente und die Anzeige leuchten in folgenden Situationen
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■Außentemperaturanzeige
●In den folgenden Situationen wird möglicherweise nicht die korrekte Außentempera-
tur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich.
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 15 km/h)
• Bei plötzlicher Änderung der Außentemperatur (am Eingang/Ausgang einer
Garage, eines Tunnels usw.)
●Wenn “ ” ununterbrochen angezeigt wird, liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie Ihr Fahrzeug bei einem Toyota-Vertragshändler
oder einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
HINWEIS
■Vermeidung von Schäden am Motor und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahlmessers nicht in den roten Bereich der maxi-
malen Motordrehzahl kommen.
●In den folgenden Situationen kann der Motor überhitzen. Halten Sie das Fahrzeug
in diesem Fall sofort an einer sicheren Stelle an und überprüfen Sie den Motor,
sobald er vollständig abgekühlt ist. (S. 621)
• 3-fach-Instrument: Die Warnleuchte für hohe Motorkühlmitteltemperatur leuchtet
auf
• 2-fach-Instrument: Die Motorkühlmittel-Temperaturanzeige kommt in den roten
Bereich
UK AURIS_HB_OM_German_OM12K99M.book 102 ページ ２０１６年６月２８日　火曜日　午後５時５４分

1032. Kombiinstrument
2
Instrumententafel
UK_AURIS_HB_EM (OM12K99M)

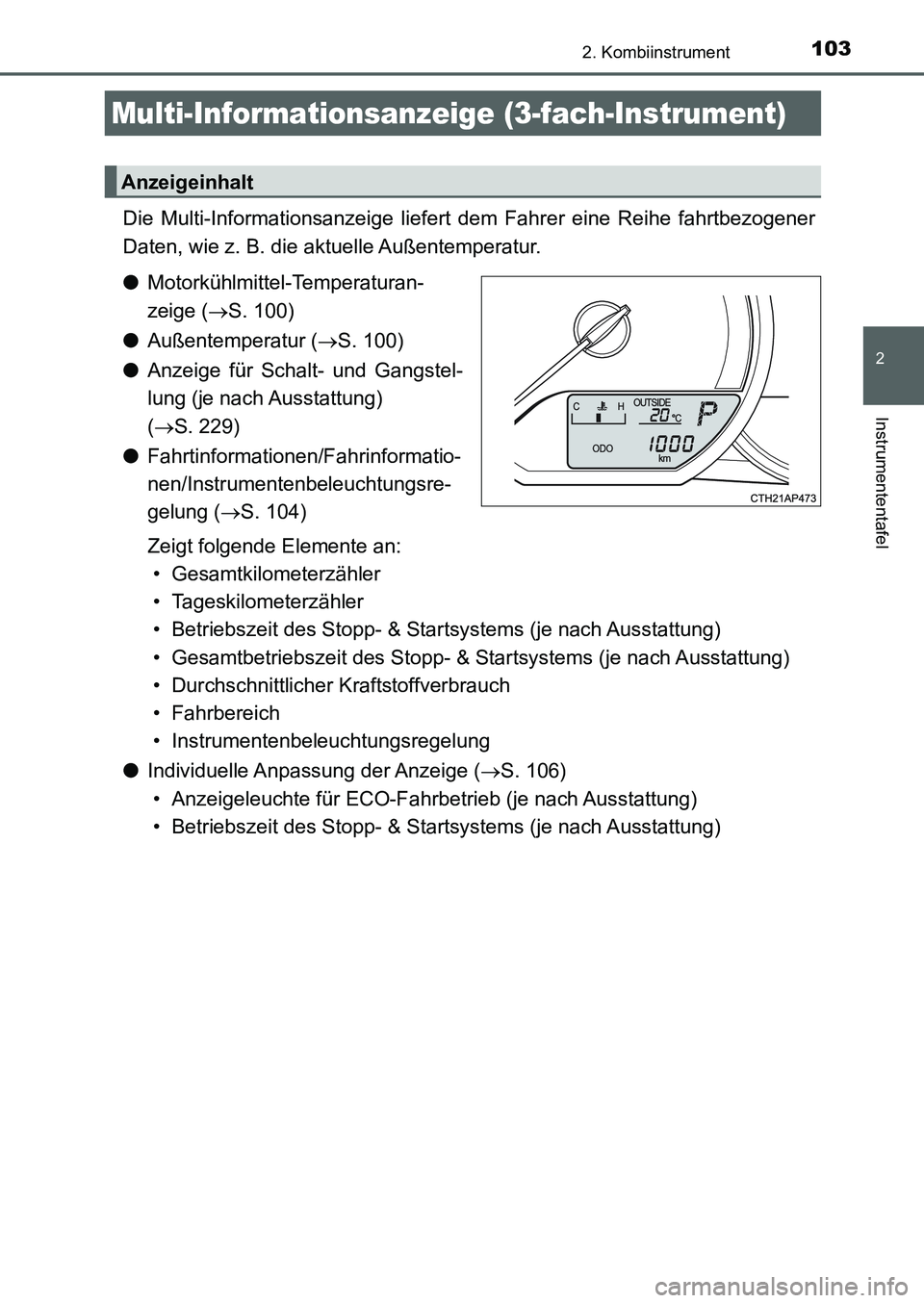

Die Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbezogener
Daten, wie z. B. die aktuelle Außentemperatur.
●Motorkühlmittel-Temperaturan-
zeige (S. 100)
●Außentemperatur (S. 100)
●Anzeige für Schalt- und Gangstel-
lung (je nach Ausstattung)
(S. 229)
●Fahrtinformationen/Fahrinformatio-
nen/Instrumentenbeleuchtungsre-
gelung (S. 104)
Zeigt folgende Elemente an:
• Gesamtkilometerzähler
• Tageskilometerzähler
• Betriebszeit des Stopp- & Startsystems (je nach Ausstattung)
• Gesamtbetriebszeit des Stopp- & Startsystems (je nach Ausstattung)
• Durchschnittlicher Kraftstoffverbrauch
• Fahrbereich
• Instrumentenbeleuchtungsregelung
●Individuelle Anpassung der Anzeige (S. 106)
• Anzeigeleuchte für ECO-Fahrbetrieb (je nach Ausstattung)
• Betriebszeit des Stopp- & Startsystems (je nach Ausstattung)
Multi-Informationsanzeige (3-fach-Instrument)
Anzeigeinhalt
UK AURIS_HB_OM_German_OM12K99M.book 103 ページ ２０１６年６月２８日　火曜日　午後５時５４分

1042. Kombiinstrument
UK_AURIS_HB_EM (OM12K99M)

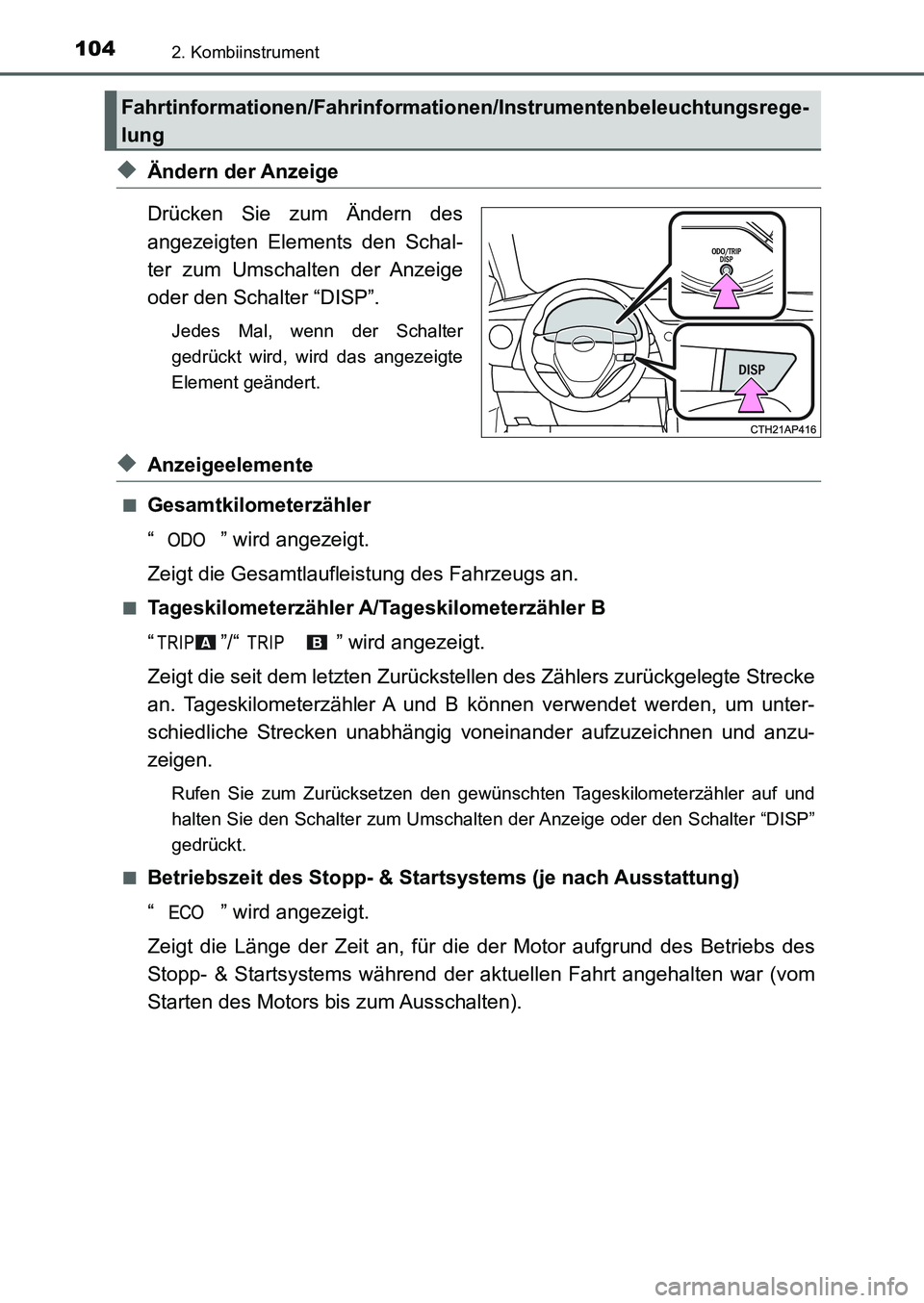

◆Ändern der Anzeige
Drücken Sie zum Ändern des
angezeigten Elements den Schal-
ter zum Umschalten der Anzeige
oder den Schalter “DISP”.
Jedes Mal, wenn der Schalter
gedrückt wird, wird das angezeigte
Element geändert.
◆Anzeigeelemente
■Gesamtkilometerzähler
“ ” wird angezeigt.
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler A/Tageskilometerzähler B
“ ”/“ ” wird angezeigt.
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Rufen Sie zum Zurücksetzen den gewünschten Tageskilometerzähler auf und
halten Sie den Schalter zum Umschalten der Anzeige oder den Schalter “DISP”
gedrückt.
■
Betriebszeit des Stopp- & Startsystems (je nach Ausstattung)
“ ” wird angezeigt.
Zeigt die Länge der Zeit an, für die der Motor aufgrund des Betriebs des
Stopp- & Startsystems während der aktuellen Fahrt angehalten war (vom
Starten des Motors bis zum Ausschalten).
Fahrtinformationen/Fahrinformationen/Instrumentenbeleuchtungsrege-
lung
UK AURIS_HB_OM_German_OM12K99M.book 104 ページ ２０１６年６月２８日　火曜日　午後５時５４分

1052. Kombiinstrument
2
Instrumententafel
UK_AURIS_HB_EM (OM12K99M)■
Gesamtbetriebszeit des Stopp- & Startsystems (je nach Ausstattung)
“ ” wird angezeigt.
Zeigt die Gesamtzeit an, die der Motor durch den Betrieb des Stopp- &
Start-Systems seit dem letzten Zurücksetzen des Instruments angehalten
wurde.
Rufen Sie zum Zurücksetzen die Gesamtbetriebszeit des Stopp- & Startsystems
auf und halten Sie den Schalter zum Umschalten der Anzeige oder den Schalter
“DISP” gedrückt.
■
Durchschnittlicher Kraftstoffverbrauch
“ ” wird angezeigt.
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen
der Funktion an.
• Rufen Sie zum Zurücksetzen den durchschnittlichen Kraftstoffverbrauch auf und
halten Sie den Schalter zum Umschalten der Anzeige oder den Schalter “DISP”
gedrückt.
• Fahrzeuge mit Multidrive: Wenn die Anzeige auf die Anzeige für durchschnittli-
che Kraftstoffersparnis umgeschaltet wird, wird statt der Motorkühlmittel-Tempe-
raturanzeige die Anzeige für ECO-Fahrbereich (S. 107) angezeigt.
• Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als
Referenz.
■
Fahrbereich
“ ” wird angezeigt.
Anzeige der geschätzten maximalen Reststrecke, die mit dem verbleiben-
den Kraftstoff im Tank zurückgelegt werden kann.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es möglich, dass
die Anzeige nicht aktualisiert wird.
• Schalten Sie beim Tanken den Motorschalter aus. Wenn das Fahrzeug betankt
wird, ohne dass der Motorschalter ausgeschaltet wurde, wird die Anzeige mögli-
cherweise nicht aktualisiert.
■
Anzeige der Instrumentenbeleuchtungsregelung
Zeigt die Anzeige der Instrumentenbeleuchtungsregelung an.
• Die Anzeige der Instrumentenbeleuchtungsregelung kann nur angezeigt wer-
den, wenn die Schlussleuchten eingeschaltet sind.
• Die Helligkeit der Instrumente kann nur angepasst werden, wenn die Schluss-
leuchten eingeschaltet sind.
• Rufen Sie zum Anpassen der Helligkeit die Anzeige der Instrumentenbeleuch-
tungsregelung auf und halten Sie den Schalter zum Umschalten der Anzeige
oder den Schalter “DISP” gedrückt.
UK AURIS_HB_OM_German_OM12K99M.book 105 ページ ２０１６年６月２８日　火曜日　午後５時５４分

1062. Kombiinstrument
UK_AURIS_HB_EM (OM12K99M)

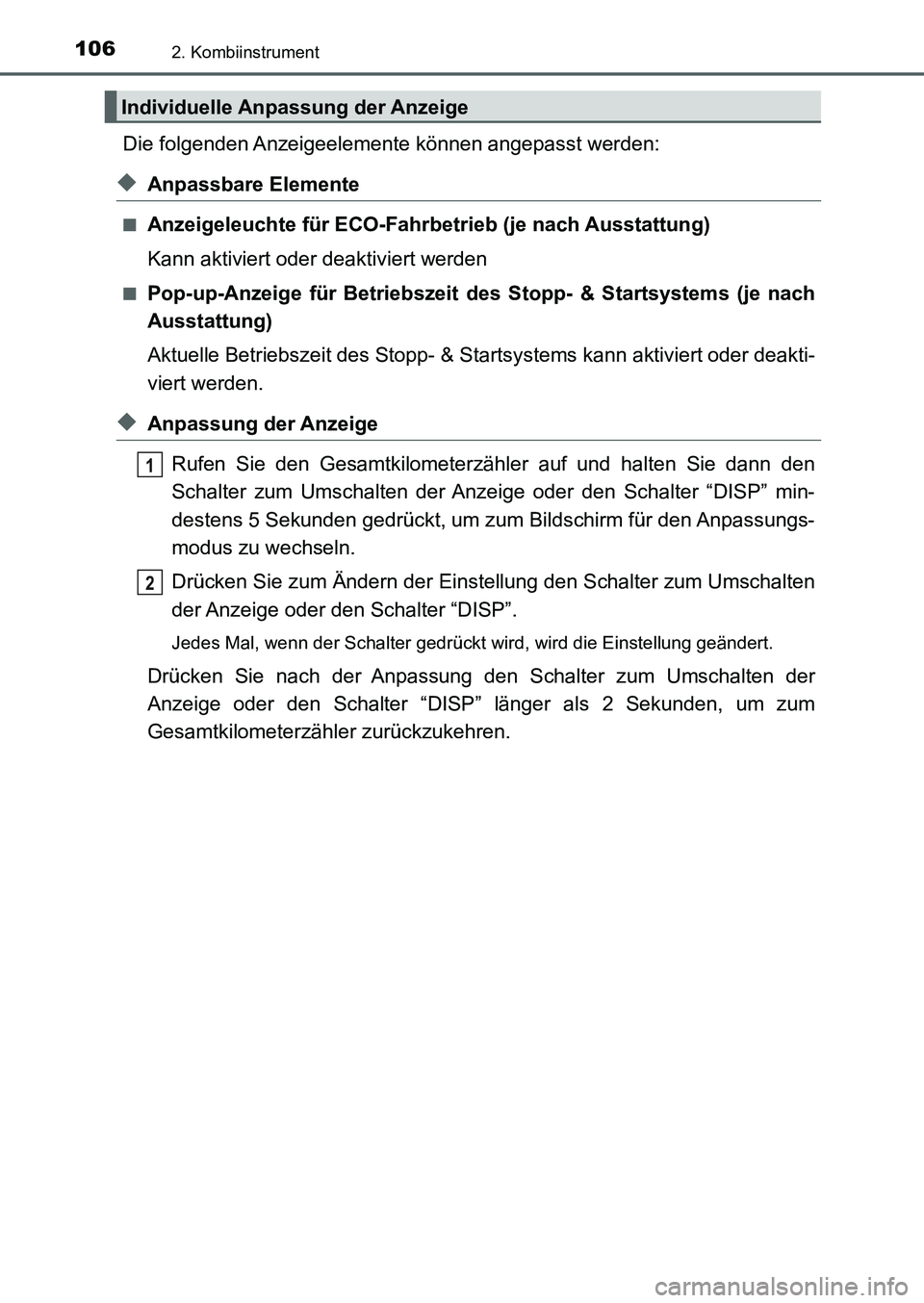

Die folgenden Anzeigeelemente können angepasst werden:
◆Anpassbare Elemente
■Anzeigeleuchte für ECO-Fahrbetrieb (je nach Ausstattung)
Kann aktiviert oder deaktiviert werden
■Pop-up-Anzeige für Betriebszeit des Stopp- & Startsystems (je nach
Ausstattung)
Aktuelle Betriebszeit des Stopp- & Startsystems kann aktiviert oder deakti-
viert werden.
◆Anpassung der Anzeige
Rufen Sie den Gesamtkilometerzähler auf und halten Sie dann den
Schalter zum Umschalten der Anzeige oder den Schalter “DISP” min-
destens 5 Sekunden gedrückt, um zum Bildschirm für den Anpassungs-
modus zu wechseln.
Drücken Sie zum Ändern der Einstellung den Schalter zum Umschalten
der Anzeige oder den Schalter “DISP”.
Jedes Mal, wenn der Schalter gedrückt wird, wird die Einstellung geändert.
Drücken Sie nach der Anpassung den Schalter zum Umschalten der
Anzeige oder den Schalter “DISP” länger als 2 Sekunden, um zum
Gesamtkilometerzähler zurückzukehren.
Individuelle Anpassung der Anzeige
1
2
UK AURIS_HB_OM_German_OM12K99M.book 106 ページ ２０１６年６月２８日　火曜日　午後５時５４分

1072. Kombiinstrument
2
Instrumententafel
UK_AURIS_HB_EM (OM12K99M)

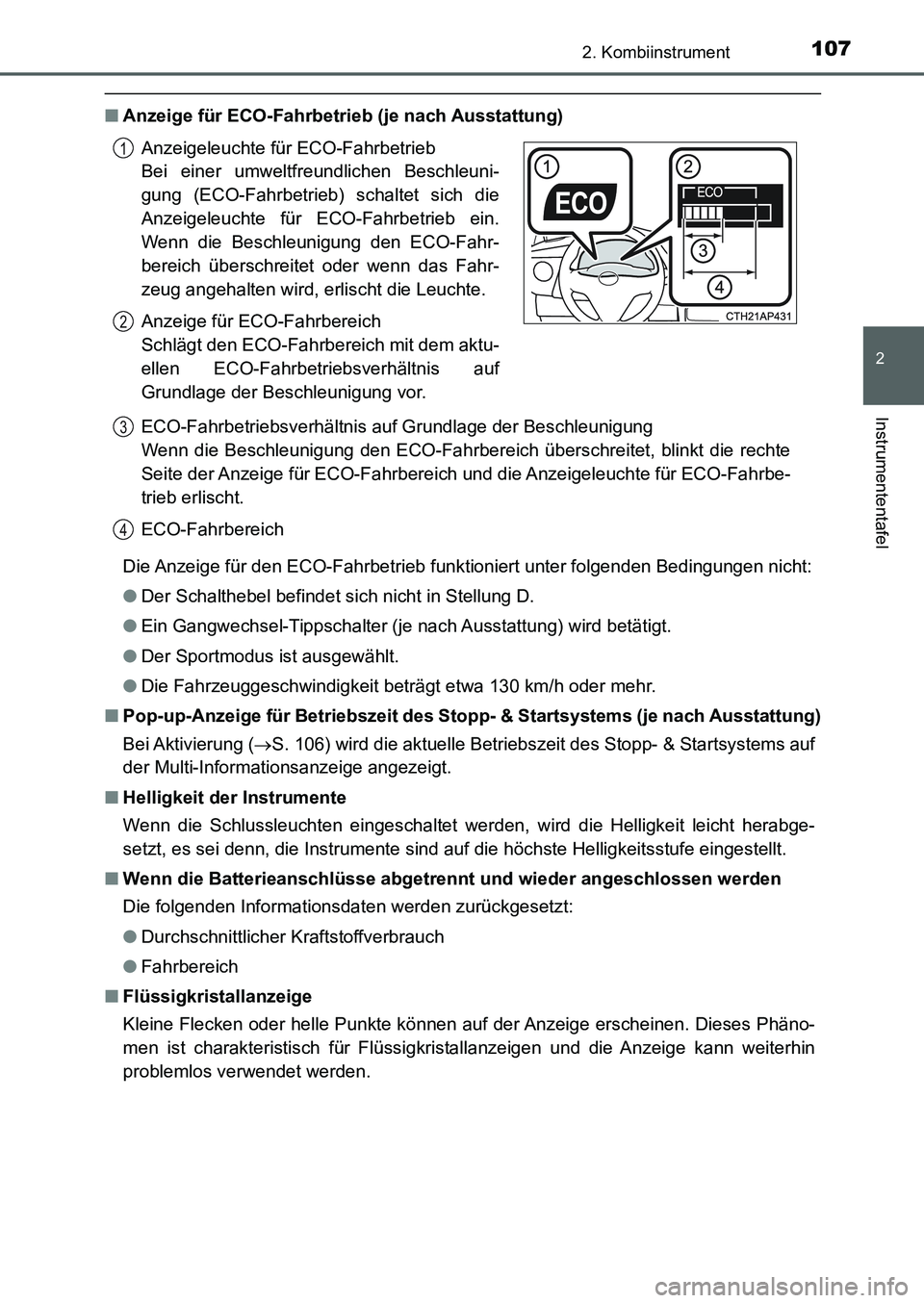

■Anzeige für ECO-Fahrbetrieb (je nach Ausstattung)
Die Anzeige für den ECO-Fahrbetrieb funktioniert unter folgenden Bedingungen nicht:
●Der Schalthebel befindet sich nicht in Stellung D.
●Ein Gangwechsel-Tippschalter (je nach Ausstattung) wird betätigt.
●Der Sportmodus ist ausgewählt.
●Die Fahrzeuggeschwindigkeit beträgt etwa 130 km/h oder mehr.
■Pop-up-Anzeige für Betriebszeit des Stopp- & Startsystems (je nach Ausstattung)
Bei Aktivierung (S. 106) wird die aktuelle Betriebszeit des Stopp- & Startsystems auf
der Multi-Informationsanzeige angezeigt.
■Helligkeit der Instrumente
Wenn die Schlussleuchten eingeschaltet werden, wird die Helligkeit leicht herabge-
setzt, es sei denn, die Instrumente sind auf die höchste Helligkeitsstufe eingestellt.
■Wenn die Batterieanschlüsse abgetrennt und wieder angeschlossen werden
Die folgenden Informationsdaten werden zurückgesetzt:
●Durchschnittlicher Kraftstoffverbrauch
●Fahrbereich
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkristallanzeigen und die Anzeige kann weiterhin
problemlos verwendet werden.Anzeigeleuchte für ECO-Fahrbetrieb
Bei einer umweltfreundlichen Beschleuni-
gung (ECO-Fahrbetrieb) schaltet sich die
Anzeigeleuchte für ECO-Fahrbetrieb ein.
Wenn die Beschleunigung den ECO-Fahr-
bereich überschreitet oder wenn das Fahr-
zeug angehalten wird, erlischt die Leuchte.
Anzeige für ECO-Fahrbereich
Schlägt den ECO-Fahrbereich mit dem aktu-
ellen ECO-Fahrbetriebsverhältnis auf
Grundlage der Beschleunigung vor.
ECO-Fahrbetriebsverhältnis auf Grundlage der Beschleunigung
Wenn die Beschleunigung den ECO-Fahrbereich überschreitet, blinkt die rechte
Seite der Anzeige für ECO-Fahrbereich und die Anzeigeleuchte für ECO-Fahrbe-
trieb erlischt.
ECO-Fahrbereich
1
2
3
4
UK AURIS_HB_OM_German_OM12K99M.book 107 ページ ２０１６年６月２８日　火曜日　午後５時５４分

1082. Kombiinstrument
UK_AURIS_HB_EM (OM12K99M)

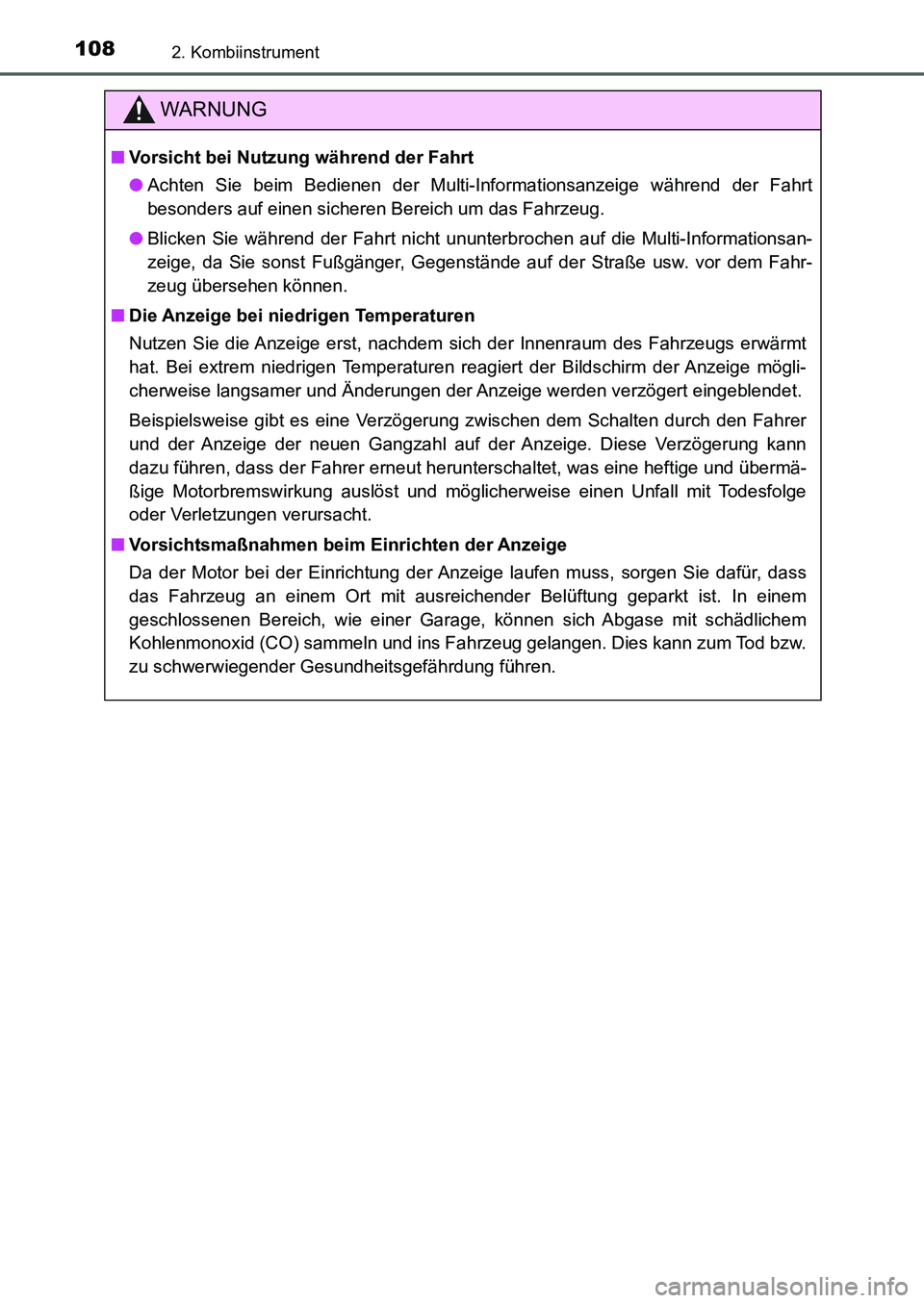

WARNUNG
■Vorsicht bei Nutzung während der Fahrt
●Achten Sie beim Bedienen der Multi-Informationsanzeige während der Fahrt
besonders auf einen sicheren Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informationsan-
zeige, da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor dem Fahr-
zeug übersehen können.
■Die Anzeige bei niedrigen Temperaturen
Nutzen Sie die Anzeige erst, nachdem sich der Innenraum des Fahrzeugs erwärmt
hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der Anzeige mögli-
cherweise langsamer und Änderungen der Anzeige werden verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung zwischen dem Schalten durch den Fahrer
und der Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut herunterschaltet, was eine heftige und übermä-
ßige Motorbremswirkung auslöst und möglicherweise einen Unfall mit Todesfolge
oder Verletzungen verursacht.
■Vorsichtsmaßnahmen beim Einrichten der Anzeige
Da der Motor bei der Einrichtung der Anzeige laufen muss, sorgen Sie dafür, dass
das Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist. In einem
geschlossenen Bereich, wie einer Garage, können sich Abgase mit schädlichem
Kohlenmonoxid (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum Tod bzw.
zu schwerwiegender Gesundheitsgefährdung führen.
UK AURIS_HB_OM_German_OM12K99M.book 108 ページ ２０１６年６月２８日　火曜日　午後５時５４分

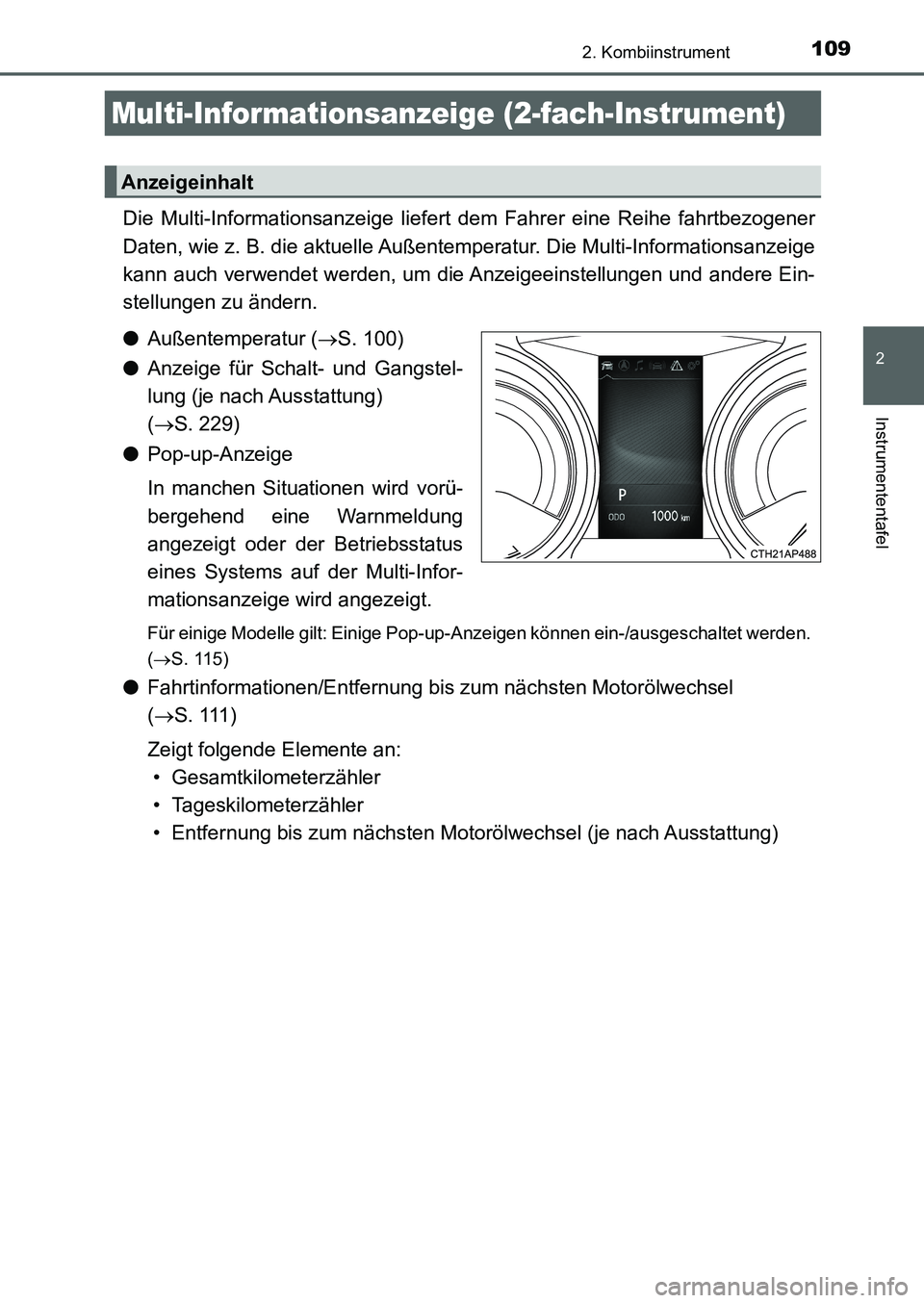

1092. Kombiinstrument
2
Instrumententafel
UK_AURIS_HB_EM (OM12K99M)
Die Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbezogener
Daten, wie z. B. die aktuelle Außentemperatur. Die Multi-Informationsanzeige
kann auch verwendet werden, um die Anzeigeeinstellungen und andere Ein-
stellungen zu ändern.
●Außentemperatur (S. 100)
●Anzeige für Schalt- und Gangstel-
lung (je nach Ausstattung)
(S. 229)
●Pop-up-Anzeige
In manchen Situationen wird vorü-
bergehend eine Warnmeldung
angezeigt oder der Betriebsstatus
eines Systems auf der Multi-Infor-
mationsanzeige wird angezeigt.
Für einige Modelle gilt: Einige Pop-up-Anzeigen können ein-/ausgeschaltet werden.
(S. 115)
●Fahrtinformationen/Entfernung bis zum nächsten Motorölwechsel
(S. 111)
Zeigt folgende Elemente an:
• Gesamtkilometerzähler
• Tageskilometerzähler
• Entfernung bis zum nächsten Motorölwechsel (je nach Ausstattung)
Multi-Informationsanzeige (2-fach-Instrument)
Anzeigeinhalt
UK AURIS_HB_OM_German_OM12K99M.book 109 ページ ２０１６年６月２８日　火曜日　午後５時５４分

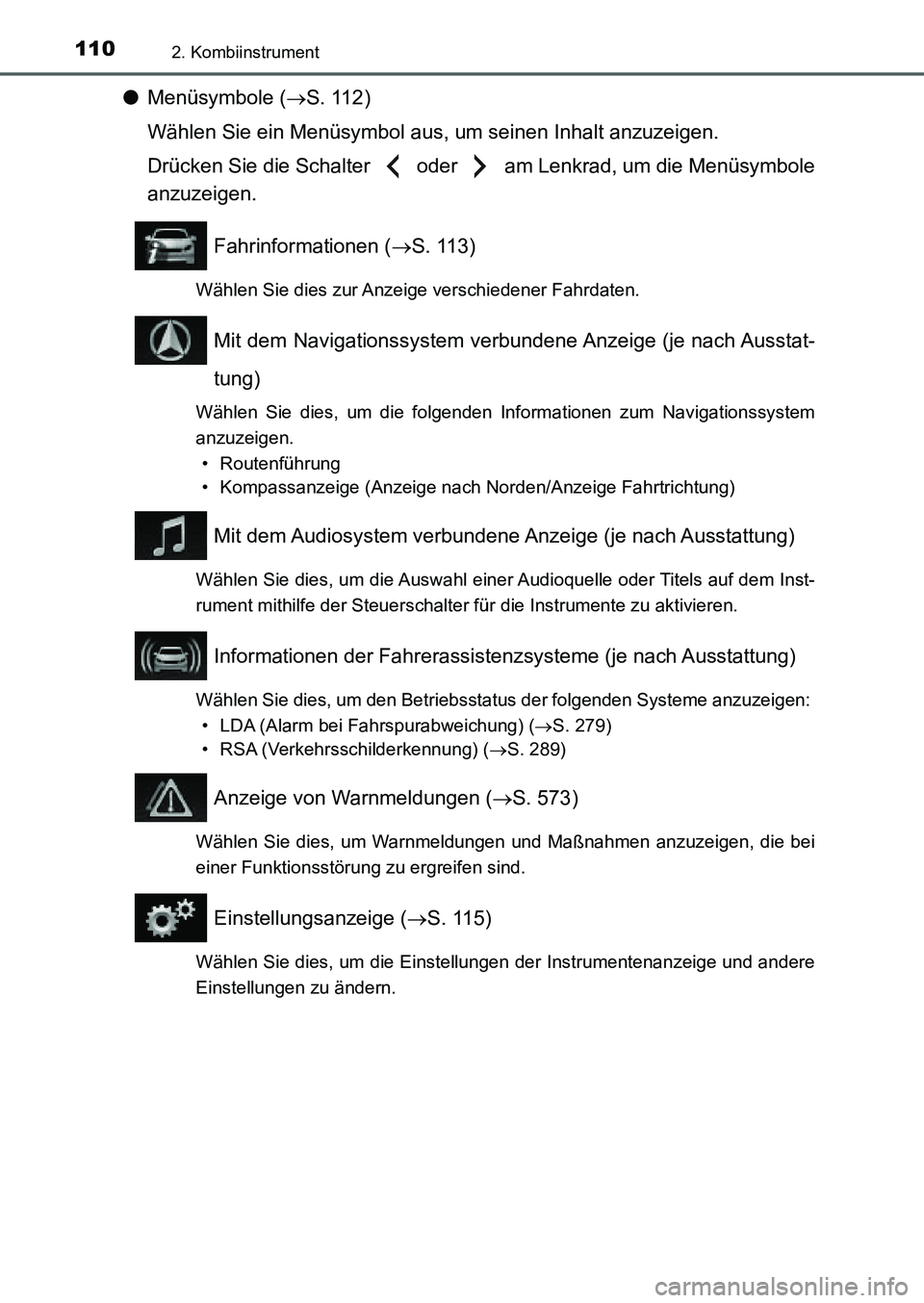

1102. Kombiinstrument
UK_AURIS_HB_EM (OM12K99M)
●Menüsymbole (S. 112)
Wählen Sie ein Menüsymbol aus, um seinen Inhalt anzuzeigen.
Drücken Sie die Schalter oder am Lenkrad, um die Menüsymbole
anzuzeigen.
Fahrinformationen (S. 113)
Wählen Sie dies zur Anzeige verschiedener Fahrdaten.
Mit dem Navigationssystem verbundene Anzeige (je nach Ausstat-
tung)
Wählen Sie dies, um die folgenden Informationen zum Navigationssystem
anzuzeigen.
• Routenführung
• Kompassanzeige (Anzeige nach Norden/Anzeige Fahrtrichtung)
Mit dem Audiosystem verbundene Anzeige (je nach Ausstattung)
Wählen Sie dies, um die Auswahl einer Audioquelle oder Titels auf dem Inst-
rument mithilfe der Steuerschalter für die Instrumente zu aktivieren.
Informationen der Fahrerassistenzsysteme (je nach Ausstattung)
Wählen Sie dies, um den Betriebsstatus der folgenden Systeme anzuzeigen:
• LDA (Alarm bei Fahrspurabweichung) (S. 279)
• RSA (Verkehrsschilderkennung) (S. 289)
Anzeige von Warnmeldungen (S. 573)
Wählen Sie dies, um Warnmeldungen und Maßnahmen anzuzeigen, die bei
einer Funktionsstörung zu ergreifen sind.
Einstellungsanzeige (S. 115)
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige und andere
Einstellungen zu ändern.
UK AURIS_HB_OM_German_OM12K99M.book 110 ページ ２０１６年６月２８日　火曜日　午後５時５４分
