TOYOTA AURIS 2017 Betriebsanleitungen (in German)

2014-1. Vor Antritt der Fahrt
4
Fahren
UK_AURIS_HB_EM (OM12K99M)

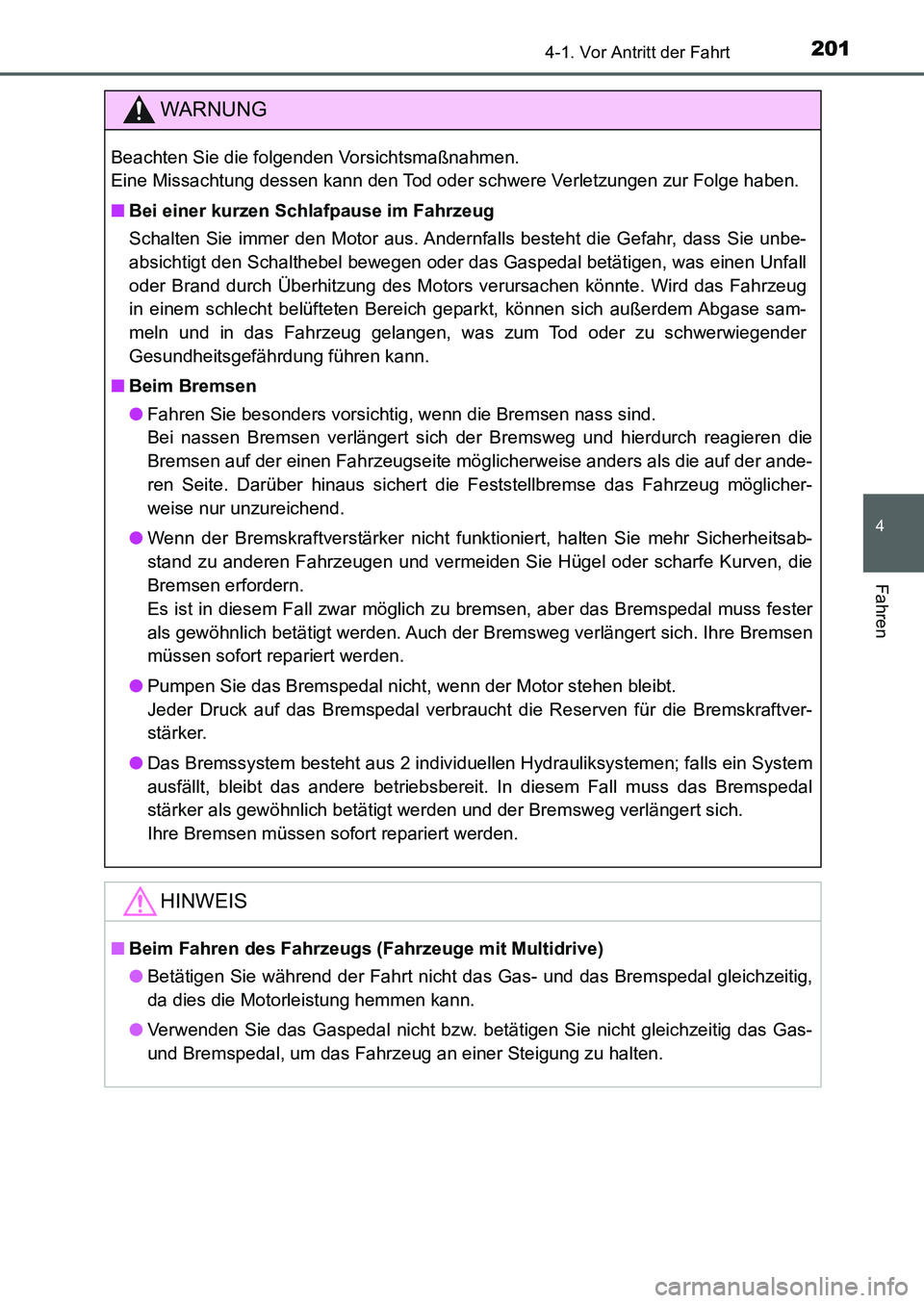

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
■Bei einer kurzen Schlafpause im Fahrzeug
Schalten Sie immer den Motor aus. Andernfalls besteht die Gefahr, dass Sie unbe-
absichtigt den Schalthebel bewegen oder das Gaspedal betätigen, was einen Unfall
oder Brand durch Überhitzung des Motors verursachen könnte. Wird das Fahrzeug
in einem schlecht belüfteten Bereich geparkt, können sich außerdem Abgase sam-
meln und in das Fahrzeug gelangen, was zum Tod oder zu schwerwiegender
Gesundheitsgefährdung führen kann.
■Beim Bremsen
●Fahren Sie besonders vorsichtig, wenn die Bremsen nass sind.
Bei nassen Bremsen verlängert sich der Bremsweg und hierdurch reagieren die
Bremsen auf der einen Fahrzeugseite möglicherweise anders als die auf der ande-
ren Seite. Darüber hinaus sichert die Feststellbremse das Fahrzeug möglicher-
weise nur unzureichend.
●Wenn der Bremskraftverstärker nicht funktioniert, halten Sie mehr Sicherheitsab-
stand zu anderen Fahrzeugen und vermeiden Sie Hügel oder scharfe Kurven, die
Bremsen erfordern.
Es ist in diesem Fall zwar möglich zu bremsen, aber das Bremspedal muss fester
als gewöhnlich betätigt werden. Auch der Bremsweg verlängert sich. Ihre Bremsen
müssen sofort repariert werden.
●Pumpen Sie das Bremspedal nicht, wenn der Motor stehen bleibt.
Jeder Druck auf das Bremspedal verbraucht die Reserven für die Bremskraftver-
stärker.
●Das Bremssystem besteht aus 2 individuellen Hydrauliksystemen; falls ein System
ausfällt, bleibt das andere betriebsbereit. In diesem Fall muss das Bremspedal
stärker als gewöhnlich betätigt werden und der Bremsweg verlängert sich.
Ihre Bremsen müssen sofort repariert werden.
HINWEIS
■Beim Fahren des Fahrzeugs (Fahrzeuge mit Multidrive)
●Betätigen Sie während der Fahrt nicht das Gas- und das Bremspedal gleichzeitig,
da dies die Motorleistung hemmen kann.
●Verwenden Sie das Gaspedal nicht bzw. betätigen Sie nicht gleichzeitig das Gas-
und Bremspedal, um das Fahrzeug an einer Steigung zu halten.
UK AURIS_HB_OM_German_OM12K99M.book 201 ページ ２０１６年６月２８日　火曜日　午後５時５４分

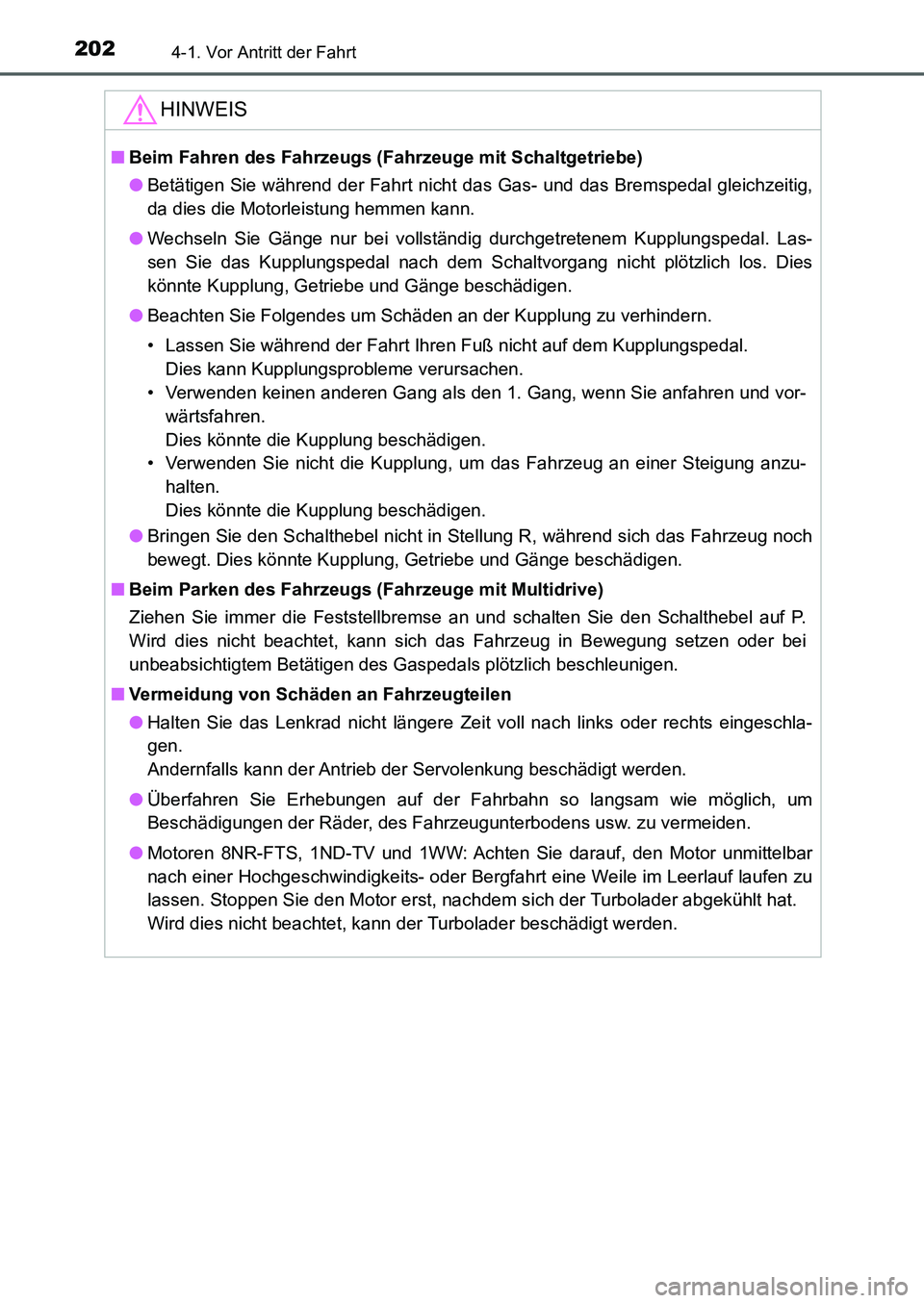

2024-1. Vor Antritt der Fahrt
UK_AURIS_HB_EM (OM12K99M)
HINWEIS
■Beim Fahren des Fahrzeugs (Fahrzeuge mit Schaltgetriebe)
●Betätigen Sie während der Fahrt nicht das Gas- und das Bremspedal gleichzeitig,
da dies die Motorleistung hemmen kann.
●Wechseln Sie Gänge nur bei vollständig durchgetretenem Kupplungspedal. Las-
sen Sie das Kupplungspedal nach dem Schaltvorgang nicht plötzlich los. Dies
könnte Kupplung, Getriebe und Gänge beschädigen.
●Beachten Sie Folgendes um Schäden an der Kupplung zu verhindern.
• Lassen Sie während der Fahrt Ihren Fuß nicht auf dem Kupplungspedal.
Dies kann Kupplungsprobleme verursachen.
• Verwenden keinen anderen Gang als den 1. Gang, wenn Sie anfahren und vor-
wärtsfahren.
Dies könnte die Kupplung beschädigen.
• Verwenden Sie nicht die Kupplung, um das Fahrzeug an einer Steigung anzu-
halten.
Dies könnte die Kupplung beschädigen.
●Bringen Sie den Schalthebel nicht in Stellung R, während sich das Fahrzeug noch
bewegt. Dies könnte Kupplung, Getriebe und Gänge beschädigen.
■Beim Parken des Fahrzeugs (Fahrzeuge mit Multidrive)
Ziehen Sie immer die Feststellbremse an und schalten Sie den Schalthebel auf P.
Wird dies nicht beachtet, kann sich das Fahrzeug in Bewegung setzen oder bei
unbeabsichtigtem Betätigen des Gaspedals plötzlich beschleunigen.
■Vermeidung von Schäden an Fahrzeugteilen
●Halten Sie das Lenkrad nicht längere Zeit voll nach links oder rechts eingeschla-
gen.
Andernfalls kann der Antrieb der Servolenkung beschädigt werden.
●Überfahren Sie Erhebungen auf der Fahrbahn so langsam wie möglich, um
Beschädigungen der Räder, des Fahrzeugunterbodens usw. zu vermeiden.
●Motoren 8NR-FTS, 1ND-TV und 1WW: Achten Sie darauf, den Motor unmittelbar
nach einer Hochgeschwindigkeits- oder Bergfahrt eine Weile im Leerlauf laufen zu
lassen. Stoppen Sie den Motor erst, nachdem sich der Turbolader abgekühlt hat.
Wird dies nicht beachtet, kann der Turbolader beschädigt werden.
UK AURIS_HB_OM_German_OM12K99M.book 202 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2034-1. Vor Antritt der Fahrt
4
Fahren
UK_AURIS_HB_EM (OM12K99M)

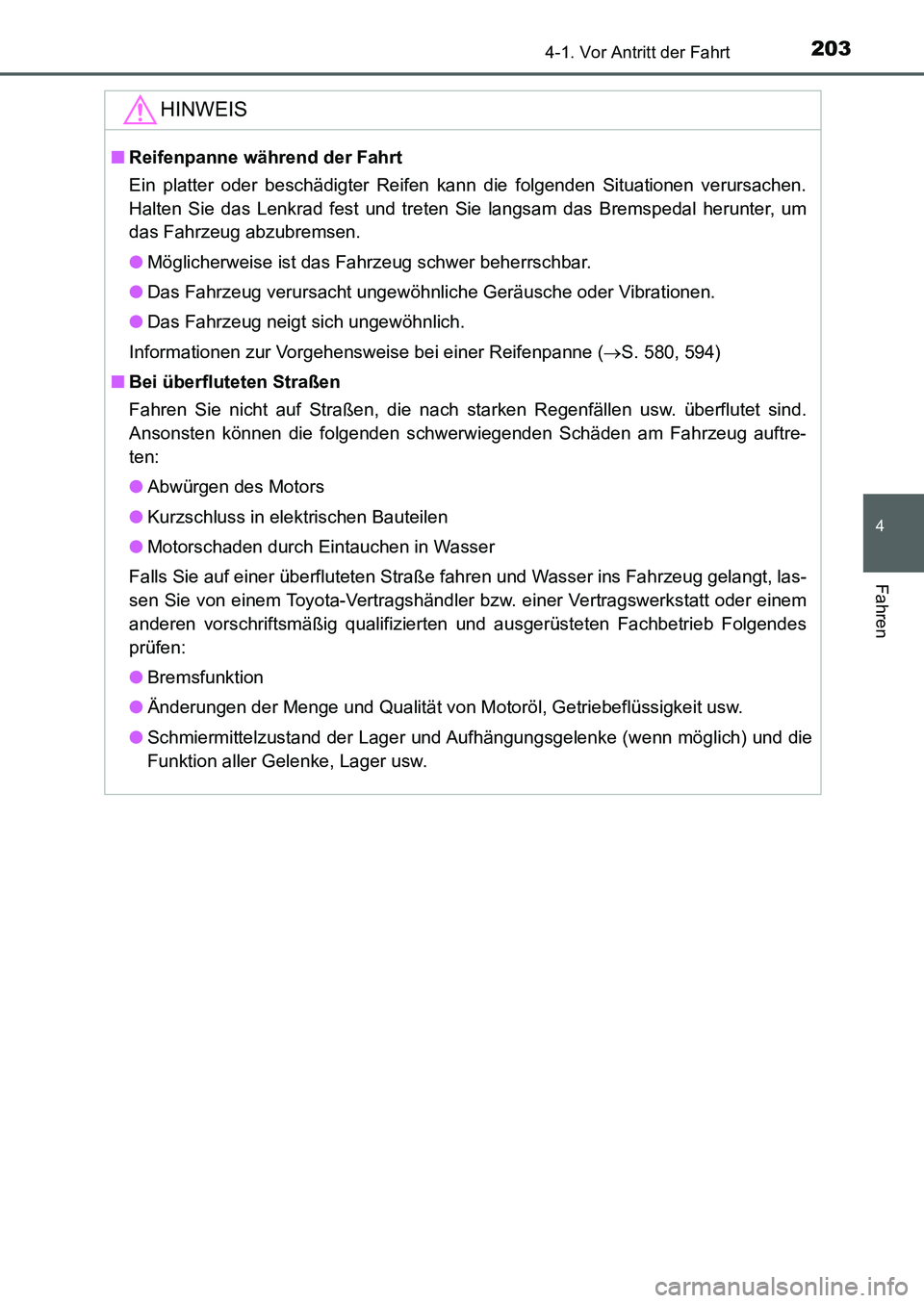

HINWEIS
■Reifenpanne während der Fahrt
Ein platter oder beschädigter Reifen kann die folgenden Situationen verursachen.
Halten Sie das Lenkrad fest und treten Sie langsam das Bremspedal herunter, um
das Fahrzeug abzubremsen.
●Möglicherweise ist das Fahrzeug schwer beherrschbar.
●Das Fahrzeug verursacht ungewöhnliche Geräusche oder Vibrationen.
●Das Fahrzeug neigt sich ungewöhnlich.
Informationen zur Vorgehensweise bei einer Reifenpanne (S. 580, 594)
■Bei überfluteten Straßen
Fahren Sie nicht auf Straßen, die nach starken Regenfällen usw. überflutet sind.
Ansonsten können die folgenden schwerwiegenden Schäden am Fahrzeug auftre-
ten:
●Abwürgen des Motors
●Kurzschluss in elektrischen Bauteilen
●Motorschaden durch Eintauchen in Wasser
Falls Sie auf einer überfluteten Straße fahren und Wasser ins Fahrzeug gelangt, las-
sen Sie von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb Folgendes
prüfen:
●Bremsfunktion
●Änderungen der Menge und Qualität von Motoröl, Getriebeflüssigkeit usw.
●Schmiermittelzustand der Lager und Aufhängungsgelenke (wenn möglich) und die
Funktion aller Gelenke, Lager usw.
UK AURIS_HB_OM_German_OM12K99M.book 203 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2044-1. Vor Antritt der Fahrt
UK_AURIS_HB_EM (OM12K99M)

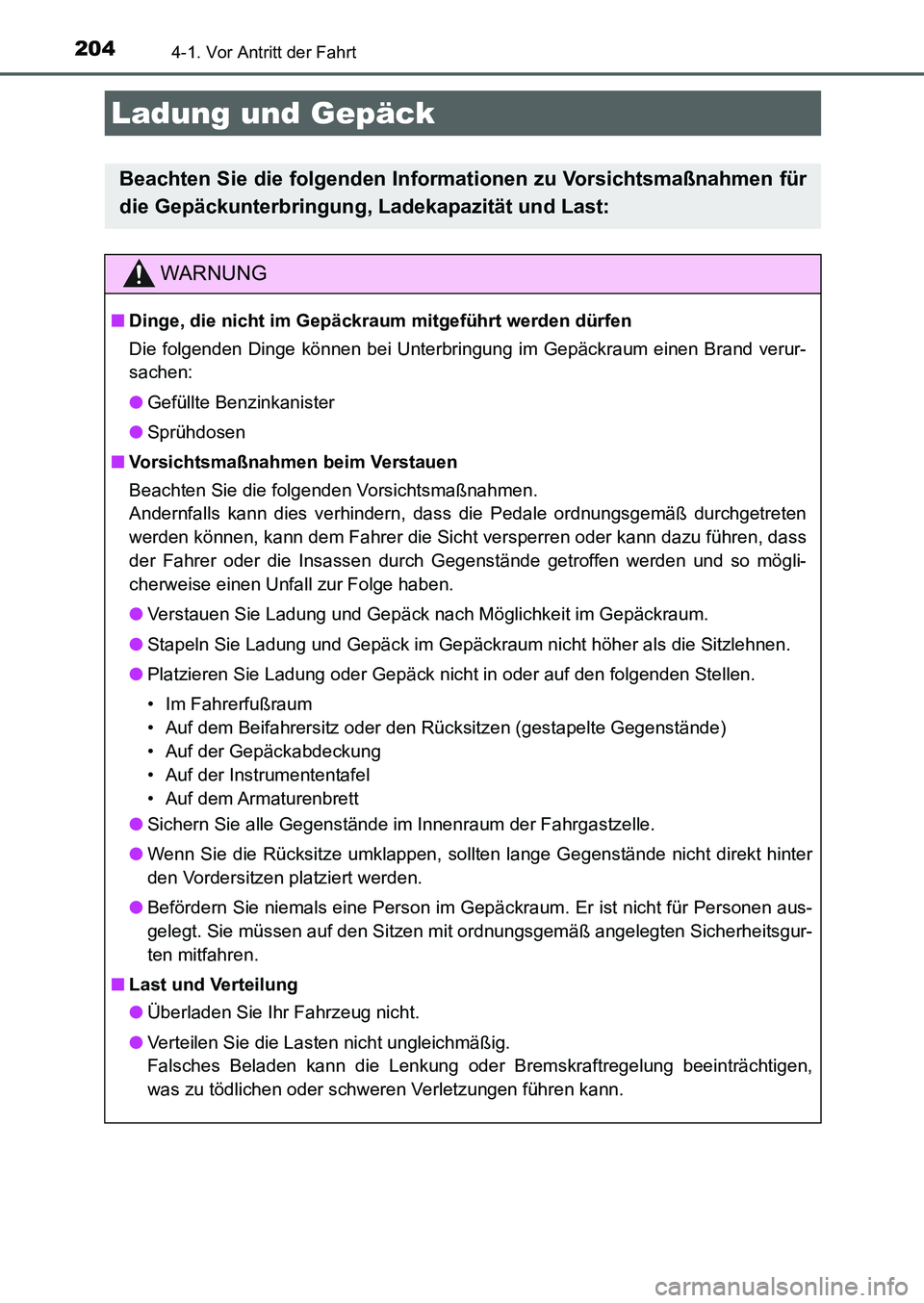

Ladung und Gepäck
Beachten Sie die folgenden Informationen zu Vorsichtsmaßnahmen für
die Gepäckunterbringung, Ladekapazität und Last:
WARNUNG
■Dinge, die nicht im Gepäckraum mitgeführt werden dürfen
Die folgenden Dinge können bei Unterbringung im Gepäckraum einen Brand verur-
sachen:
●Gefüllte Benzinkanister
●Sprühdosen
■Vorsichtsmaßnahmen beim Verstauen
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls kann dies verhindern, dass die Pedale ordnungsgemäß durchgetreten
werden können, kann dem Fahrer die Sicht versperren oder kann dazu führen, dass
der Fahrer oder die Insassen durch Gegenstände getroffen werden und so mögli-
cherweise einen Unfall zur Folge haben.
●Verstauen Sie Ladung und Gepäck nach Möglichkeit im Gepäckraum.
●Stapeln Sie Ladung und Gepäck im Gepäckraum nicht höher als die Sitzlehnen.
●Platzieren Sie Ladung oder Gepäck nicht in oder auf den folgenden Stellen.
• Im Fahrerfußraum
• Auf dem Beifahrersitz oder den Rücksitzen (gestapelte Gegenstände)
• Auf der Gepäckabdeckung
• Auf der Instrumententafel
• Auf dem Armaturenbrett
●Sichern Sie alle Gegenstände im Innenraum der Fahrgastzelle.
●Wenn Sie die Rücksitze umklappen, sollten lange Gegenstände nicht direkt hinter
den Vordersitzen platziert werden.
●Befördern Sie niemals eine Person im Gepäckraum. Er ist nicht für Personen aus-
gelegt. Sie müssen auf den Sitzen mit ordnungsgemäß angelegten Sicherheitsgur-
ten mitfahren.
■Last und Verteilung
●Überladen Sie Ihr Fahrzeug nicht.
●Verteilen Sie die Lasten nicht ungleichmäßig.
Falsches Beladen kann die Lenkung oder Bremskraftregelung beeinträchtigen,
was zu tödlichen oder schweren Verletzungen führen kann.
UK AURIS_HB_OM_German_OM12K99M.book 204 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2054-1. Vor Antritt der Fahrt
4
Fahren
UK_AURIS_HB_EM (OM12K99M)

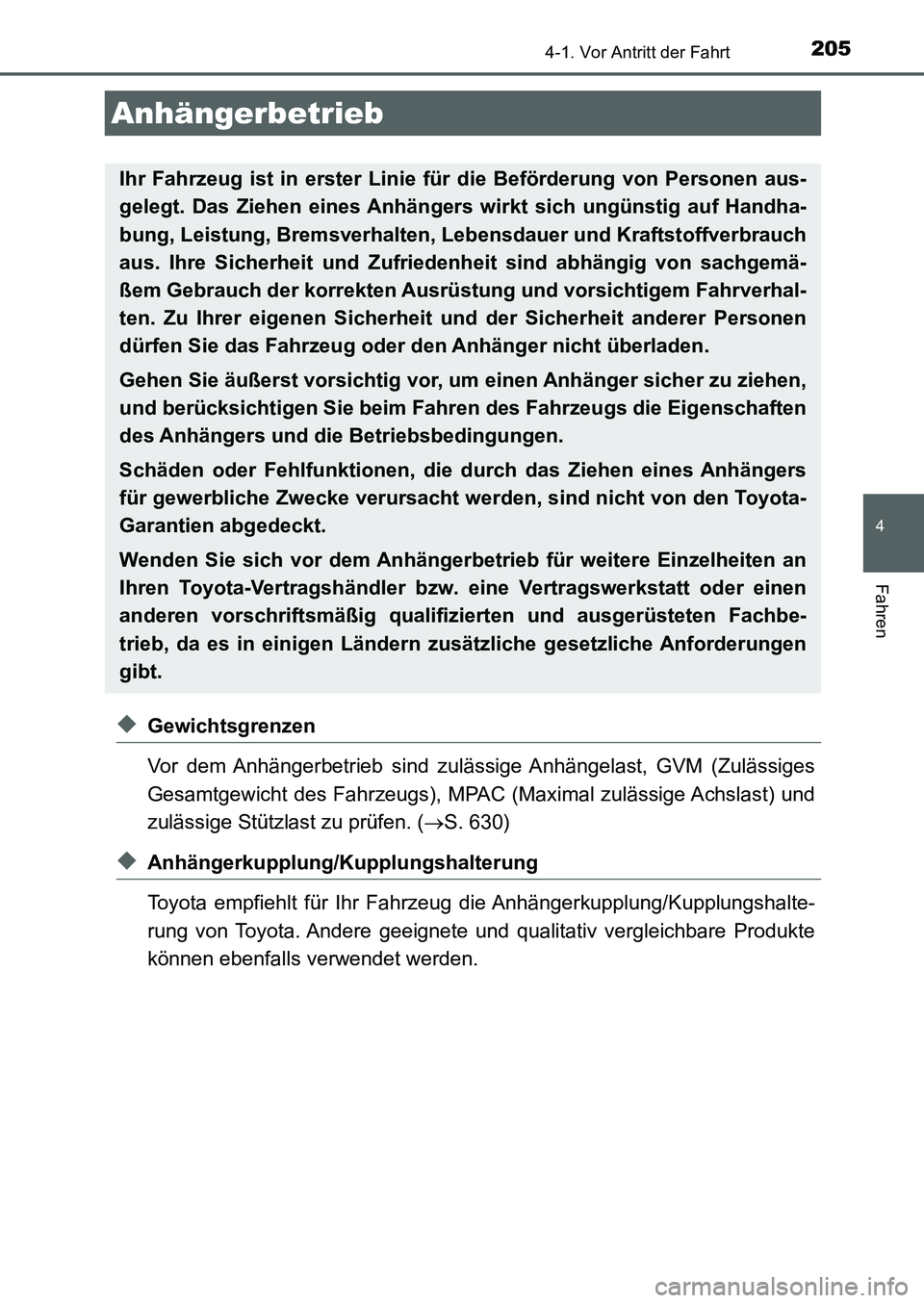

◆Gewichtsgrenzen
Vor dem Anhängerbetrieb sind zulässige Anhängelast, GVM (Zulässiges
Gesamtgewicht des Fahrzeugs), MPAC (Maximal zulässige Achslast) und
zulässige Stützlast zu prüfen. (S. 630)
◆Anhängerkupplung/Kupplungshalterung
Toyota empfiehlt für Ihr Fahrzeug die Anhängerkupplung/Kupplungshalte-
rung von Toyota. Andere geeignete und qualitativ vergleichbare Produkte
können ebenfalls verwendet werden.
Anhängerbetrieb
Ihr Fahrzeug ist in erster Linie für die Beförderung von Personen aus-
gelegt. Das Ziehen eines Anhängers wirkt sich ungünstig auf Handha-
bung, Leistung, Bremsverhalten, Lebensdauer und Kraftstoffverbrauch
aus. Ihre Sicherheit und Zufriedenheit sind abhängig von sachgemä-
ßem Gebrauch der korrekten Ausrüstung und vorsichtigem Fahrverhal-
ten. Zu Ihrer eigenen Sicherheit und der Sicherheit anderer Personen
dürfen Sie das Fahrzeug oder den Anhänger nicht überladen.
Gehen Sie äußerst vorsichtig vor, um einen Anhänger sicher zu ziehen,
und berücksichtigen Sie beim Fahren des Fahrzeugs die Eigenschaften
des Anhängers und die Betriebsbedingungen.
Schäden oder Fehlfunktionen, die durch das Ziehen eines Anhängers
für gewerbliche Zwecke verursacht werden, sind nicht von den Toyota-
Garantien abgedeckt.
Wenden Sie sich vor dem Anhängerbetrieb für weitere Einzelheiten an
Ihren Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb, da es in einigen Ländern zusätzliche gesetzliche Anforderungen
gibt.
UK AURIS_HB_OM_German_OM12K99M.book 205 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2064-1. Vor Antritt der Fahrt
UK_AURIS_HB_EM (OM12K99M)■

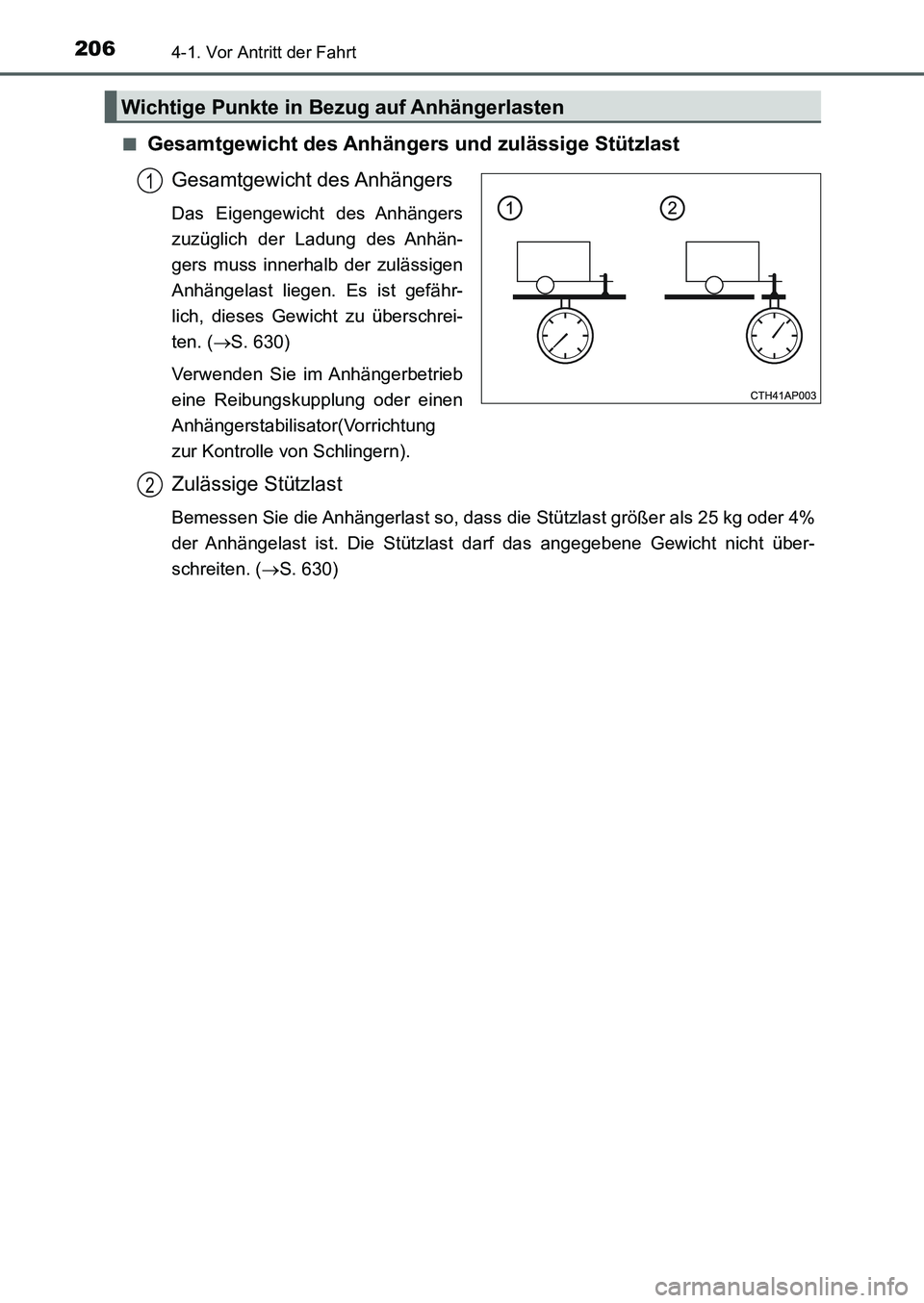

Gesamtgewicht des Anhängers und zulässige Stützlast
Gesamtgewicht des Anhängers
Das Eigengewicht des Anhängers
zuzüglich der Ladung des Anhän-
gers muss innerhalb der zulässigen
Anhängelast liegen. Es ist gefähr-
lich, dieses Gewicht zu überschrei-
ten. (S. 630)
Verwenden Sie im Anhängerbetrieb
eine Reibungskupplung oder einen
Anhängerstabilisator(Vorrichtung
zur Kontrolle von Schlingern).
Zulässige Stützlast
Bemessen Sie die Anhängerlast so, dass die Stützlast größer als 25 kg oder 4%
der Anhängelast ist. Die Stützlast darf das angegebene Gewicht nicht über-
schreiten. (S. 630)
Wichtige Punkte in Bezug auf Anhängerlasten
1
2
UK AURIS_HB_OM_German_OM12K99M.book 206 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2074-1. Vor Antritt der Fahrt
4
Fahren
UK_AURIS_HB_EM (OM12K99M)■

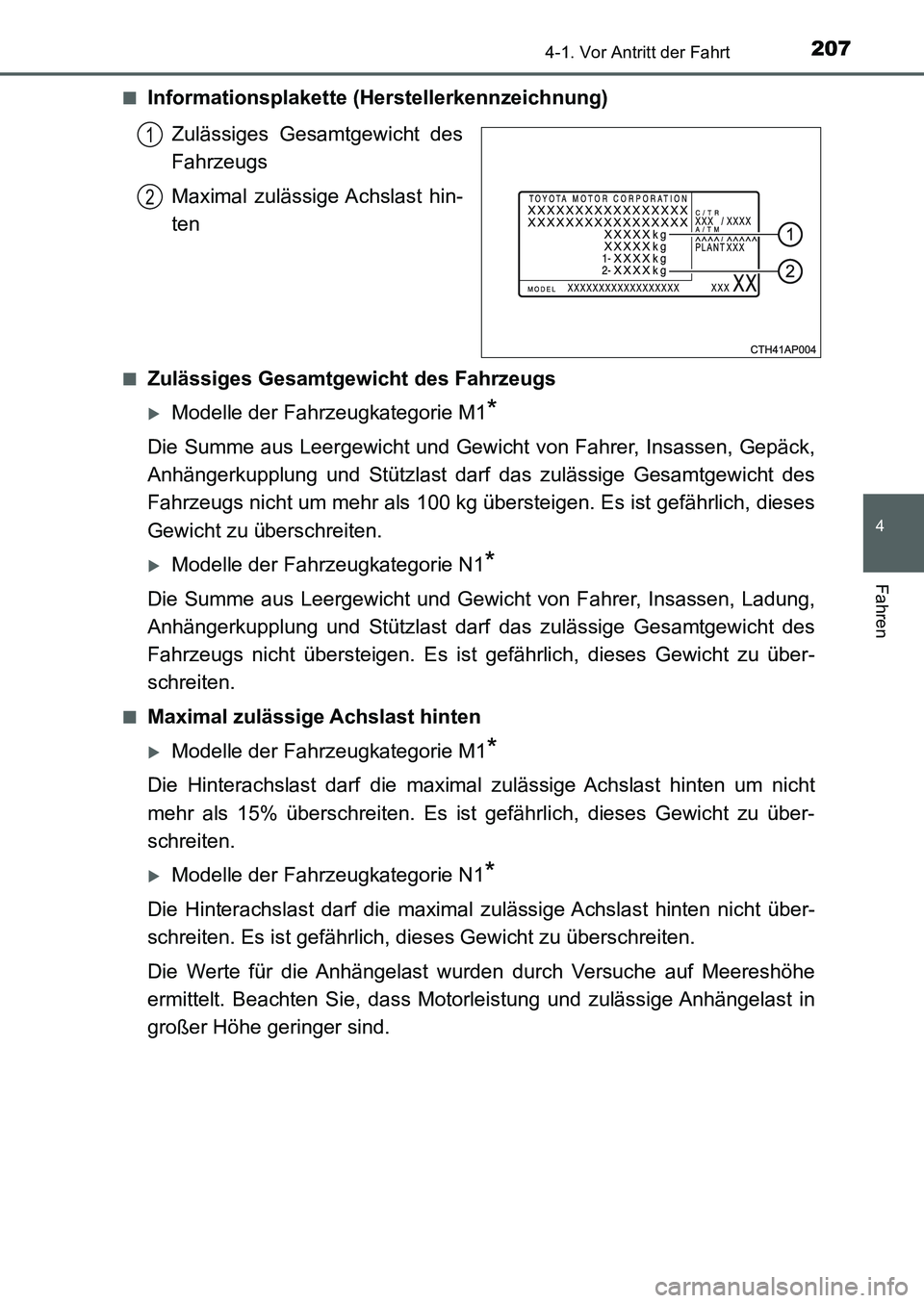

Informationsplakette (Herstellerkennzeichnung)
Zulässiges Gesamtgewicht des
Fahrzeugs
Maximal zulässige Achslast hin-
ten
■Zulässiges Gesamtgewicht des Fahrzeugs
Modelle der Fahrzeugkategorie M1*
Die Summe aus Leergewicht und Gewicht von Fahrer, Insassen, Gepäck,
Anhängerkupplung und Stützlast darf das zulässige Gesamtgewicht des
Fahrzeugs nicht um mehr als 100 kg übersteigen. Es ist gefährlich, dieses
Gewicht zu überschreiten.
Modelle der Fahrzeugkategorie N1*
Die Summe aus Leergewicht und Gewicht von Fahrer, Insassen, Ladung,
Anhängerkupplung und Stützlast darf das zulässige Gesamtgewicht des
Fahrzeugs nicht übersteigen. Es ist gefährlich, dieses Gewicht zu über-
schreiten.
■Maximal zulässige Achslast hinten
Modelle der Fahrzeugkategorie M1*
Die Hinterachslast darf die maximal zulässige Achslast hinten um nicht
mehr als 15% überschreiten. Es ist gefährlich, dieses Gewicht zu über-
schreiten.
Modelle der Fahrzeugkategorie N1*
Die Hinterachslast darf die maximal zulässige Achslast hinten nicht über-
schreiten. Es ist gefährlich, dieses Gewicht zu überschreiten.
Die Werte für die Anhängelast wurden durch Versuche auf Meereshöhe
ermittelt. Beachten Sie, dass Motorleistung und zulässige Anhängelast in
großer Höhe geringer sind.
1
2
UK AURIS_HB_OM_German_OM12K99M.book 207 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2084-1. Vor Antritt der Fahrt
UK_AURIS_HB_EM (OM12K99M)

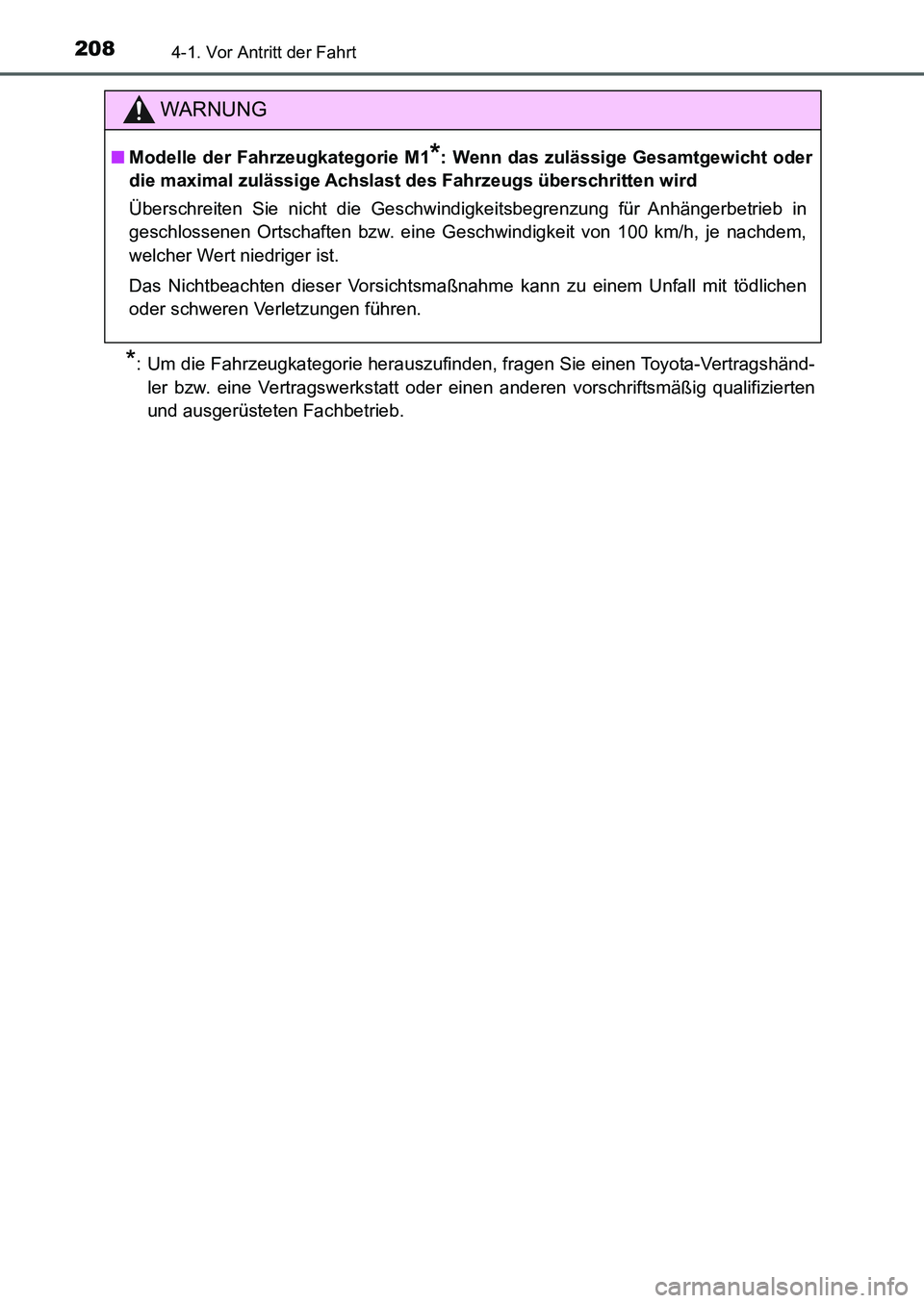

*: Um die Fahrzeugkategorie herauszufinden, fragen Sie einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
WARNUNG
■Modelle der Fahrzeugkategorie M1*: Wenn das zulässige Gesamtgewicht oder
die maximal zulässige Achslast des Fahrzeugs überschritten wird
Überschreiten Sie nicht die Geschwindigkeitsbegrenzung für Anhängerbetrieb in
geschlossenen Ortschaften bzw. eine Geschwindigkeit von 100 km/h, je nachdem,
welcher Wert niedriger ist.
Das Nichtbeachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen
oder schweren Verletzungen führen.
UK AURIS_HB_OM_German_OM12K99M.book 208 ページ ２０１６年６月２８日　火曜日　午後５時５４分

2094-1. Vor Antritt der Fahrt
4
Fahren
UK_AURIS_HB_EM (OM12K99M)
461 mm
461 mm
838 mm
374 mm
308 mm
371 mm
35 mm

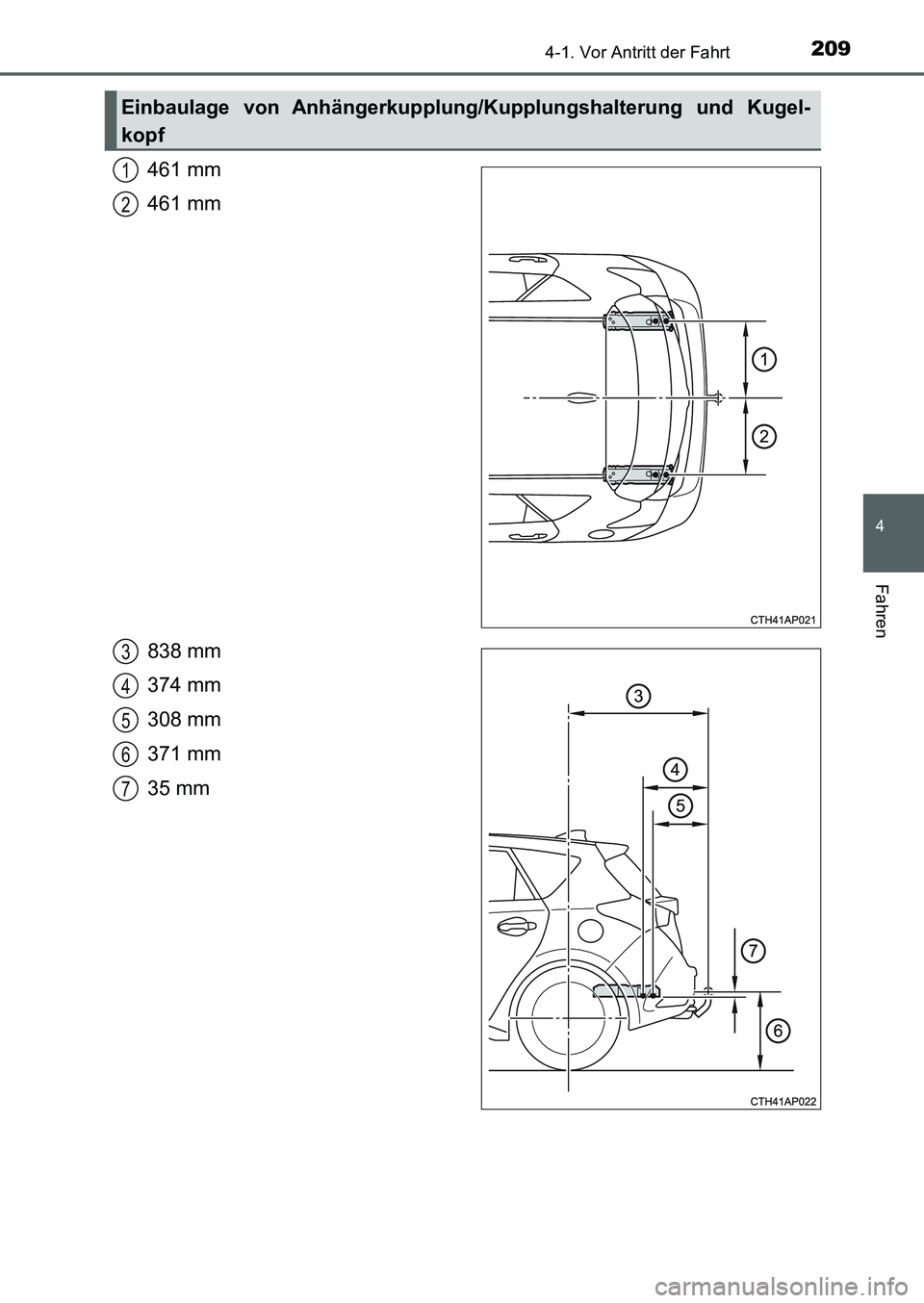

Einbaulage von Anhängerkupplung/Kupplungshalterung und Kugel-
kopf
1
2
3
4
5
6
7
UK AURIS_HB_OM_German_OM12K99M.book 209 ページ ２０１６年６月２８日　火曜日　午後５時５４分

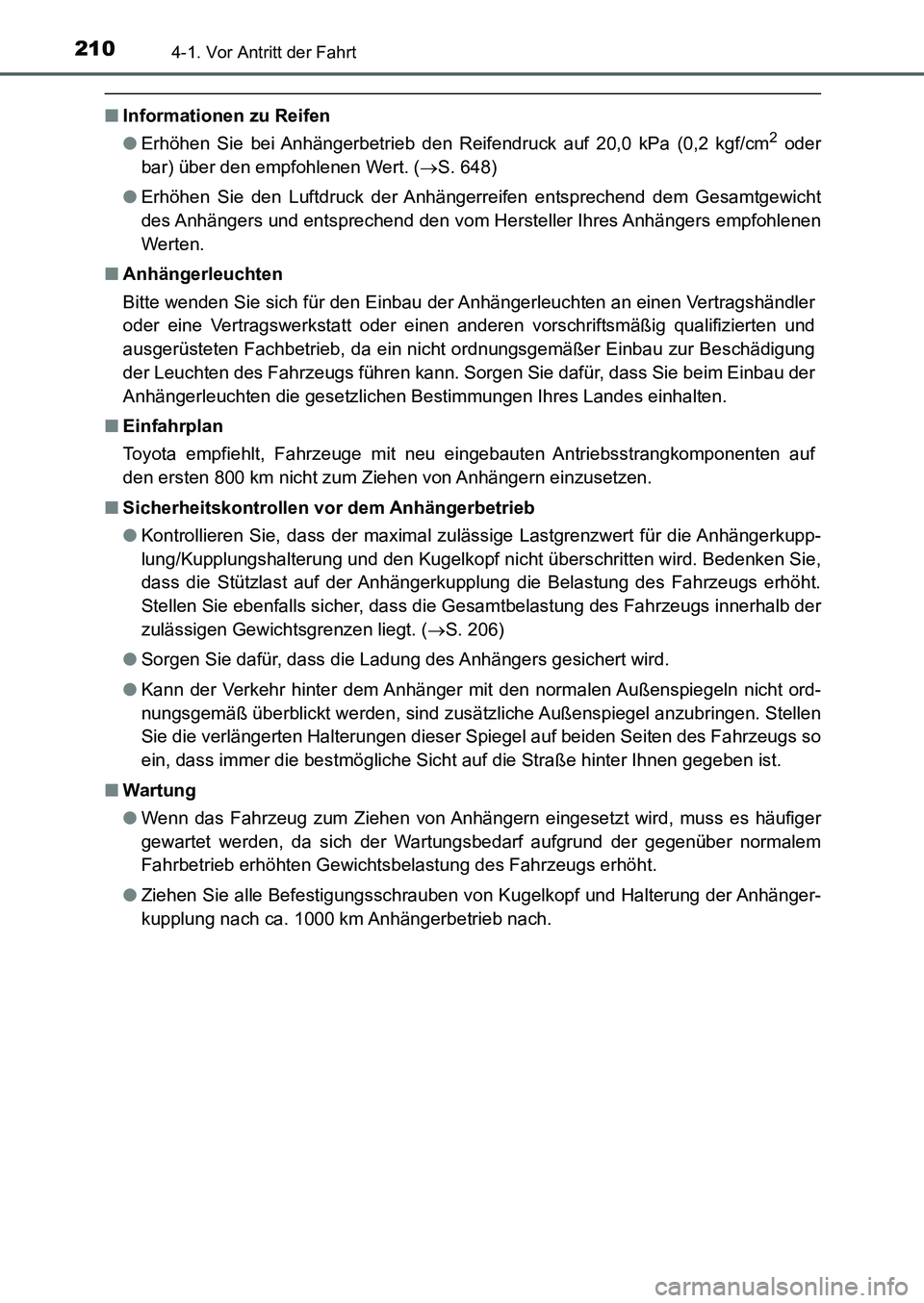

2104-1. Vor Antritt der Fahrt
UK_AURIS_HB_EM (OM12K99M)
■Informationen zu Reifen
●Erhöhen Sie bei Anhängerbetrieb den Reifendruck auf 20,0 kPa (0,2 kgf/cm2 oder
bar) über den empfohlenen Wert. (S. 648)
●Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Gesamtgewicht
des Anhängers und entsprechend den vom Hersteller Ihres Anhängers empfohlenen
Werten.
■Anhängerleuchten
Bitte wenden Sie sich für den Einbau der Anhängerleuchten an einen Vertragshändler
oder eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb, da ein nicht ordnungsgemäßer Einbau zur Beschädigung
der Leuchten des Fahrzeugs führen kann. Sorgen Sie dafür, dass Sie beim Einbau der
Anhängerleuchten die gesetzlichen Bestimmungen Ihres Landes einhalten.
■Einfahrplan
Toyota empfiehlt, Fahrzeuge mit neu eingebauten Antriebsstrangkomponenten auf
den ersten 800 km nicht zum Ziehen von Anhängern einzusetzen.
■Sicherheitskontrollen vor dem Anhängerbetrieb
●Kontrollieren Sie, dass der maximal zulässige Lastgrenzwert für die Anhängerkupp-
lung/Kupplungshalterung und den Kugelkopf nicht überschritten wird. Bedenken Sie,
dass die Stützlast auf der Anhängerkupplung die Belastung des Fahrzeugs erhöht.
Stellen Sie ebenfalls sicher, dass die Gesamtbelastung des Fahrzeugs innerhalb der
zulässigen Gewichtsgrenzen liegt. (S. 206)
●Sorgen Sie dafür, dass die Ladung des Anhängers gesichert wird.
●Kann der Verkehr hinter dem Anhänger mit den normalen Außenspiegeln nicht ord-
nungsgemäß überblickt werden, sind zusätzliche Außenspiegel anzubringen. Stellen
Sie die verlängerten Halterungen dieser Spiegel auf beiden Seiten des Fahrzeugs so
ein, dass immer die bestmögliche Sicht auf die Straße hinter Ihnen gegeben ist.
■Wartung
●Wenn das Fahrzeug zum Ziehen von Anhängern eingesetzt wird, muss es häufiger
gewartet werden, da sich der Wartungsbedarf aufgrund der gegenüber normalem
Fahrbetrieb erhöhten Gewichtsbelastung des Fahrzeugs erhöht.
●Ziehen Sie alle Befestigungsschrauben von Kugelkopf und Halterung der Anhänger-
kupplung nach ca. 1000 km Anhängerbetrieb nach.
UK AURIS_HB_OM_German_OM12K99M.book 210 ページ ２０１６年６月２８日　火曜日　午後５時５４分
