TOYOTA AURIS 2017 Betriebsanleitungen (in German)

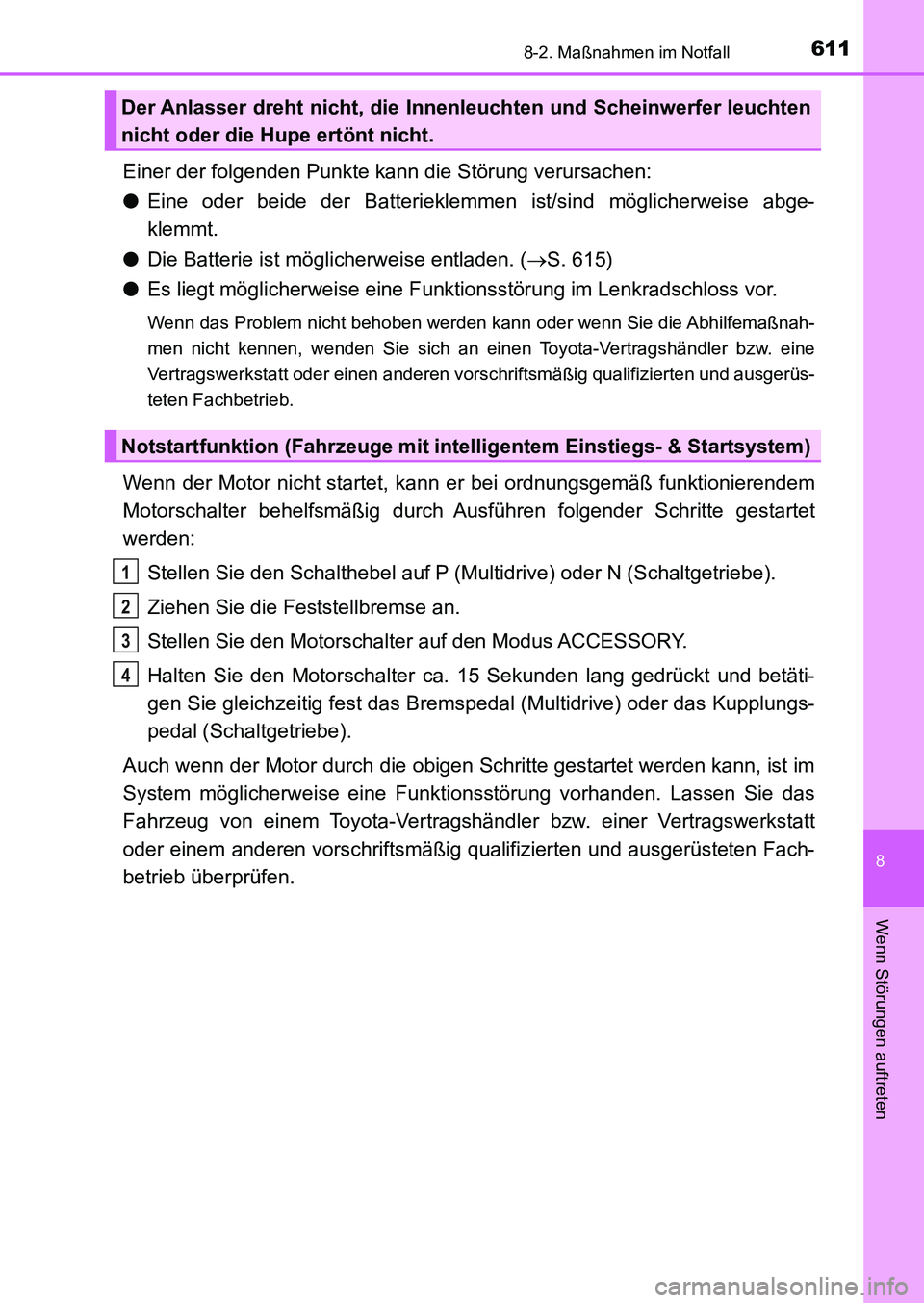

6118-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
Einer der folgenden Punkte kann die Störung verursachen:
●Eine oder beide der Batterieklemmen ist/sind möglicherweise abge-
klemmt.
●Die Batterie ist möglicherweise entladen. (S. 615)
●Es liegt möglicherweise eine Funktionsstörung im Lenkradschloss vor.
Wenn das Problem nicht behoben werden kann oder wenn Sie die Abhilfemaßnah-
men nicht kennen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb.
Wenn der Motor nicht startet, kann er bei ordnungsgemäß funktionierendem
Motorschalter behelfsmäßig durch Ausführen folgender Schritte gestartet
werden:
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
Ziehen Sie die Feststellbremse an.
Stellen Sie den Motorschalter auf den Modus ACCESSORY.
Halten Sie den Motorschalter ca. 15 Sekunden lang gedrückt und betäti-
gen Sie gleichzeitig fest das Bremspedal (Multidrive) oder das Kupplungs-
pedal (Schaltgetriebe).
Auch wenn der Motor durch die obigen Schritte gestartet werden kann, ist im
System möglicherweise eine Funktionsstörung vorhanden. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb überprüfen.
Der Anlasser dreht nicht, die Innenleuchten und Scheinwerfer leuchten
nicht oder die Hupe ertönt nicht.
Notstartfunktion (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
1
2
3
4
UK AURIS_HB_OM_German_OM12K99M.book 611 ページ ２０１６年６月２８日　火曜日　午後５時５４分

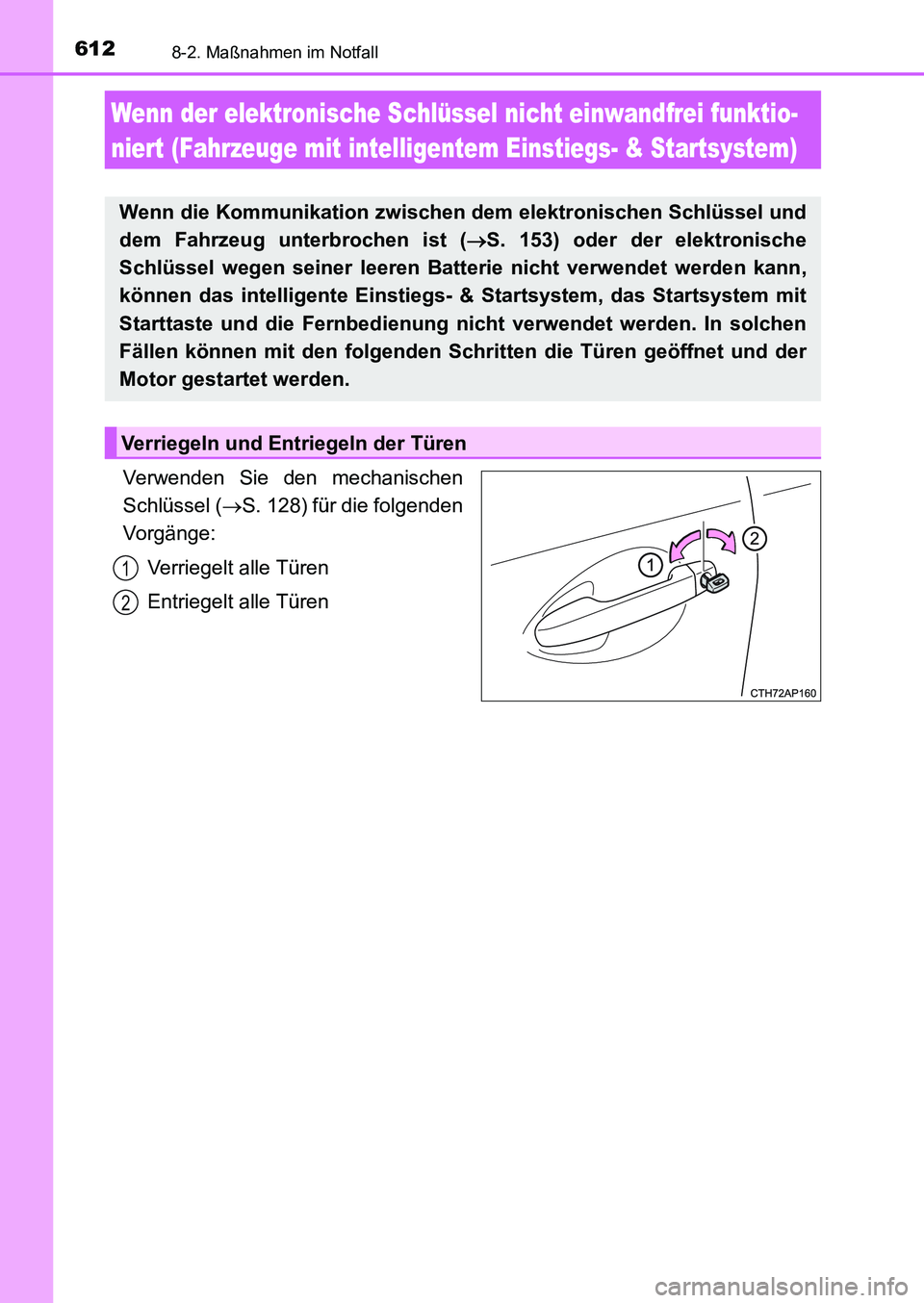

6128-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)
Verwenden Sie den mechanischen
Schlüssel (S. 128) für die folgenden
Vorgänge:
Verriegelt alle Türen
Entriegelt alle Türen
Wenn der elektronische Schlüssel nicht einwandfrei funktio-
niert (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist (S. 153) oder der elektronische
Schlüssel wegen seiner leeren Batterie nicht verwendet werden kann,
können das intelligente Einstiegs- & Startsystem, das Startsystem mit
Starttaste und die Fernbedienung nicht verwendet werden. In solchen
Fällen können mit den folgenden Schritten die Türen geöffnet und der
Motor gestartet werden.
Verriegeln und Entriegeln der Türen
1
2
UK AURIS_HB_OM_German_OM12K99M.book 612 ページ ２０１６年６月２８日　火曜日　午後５時５４分

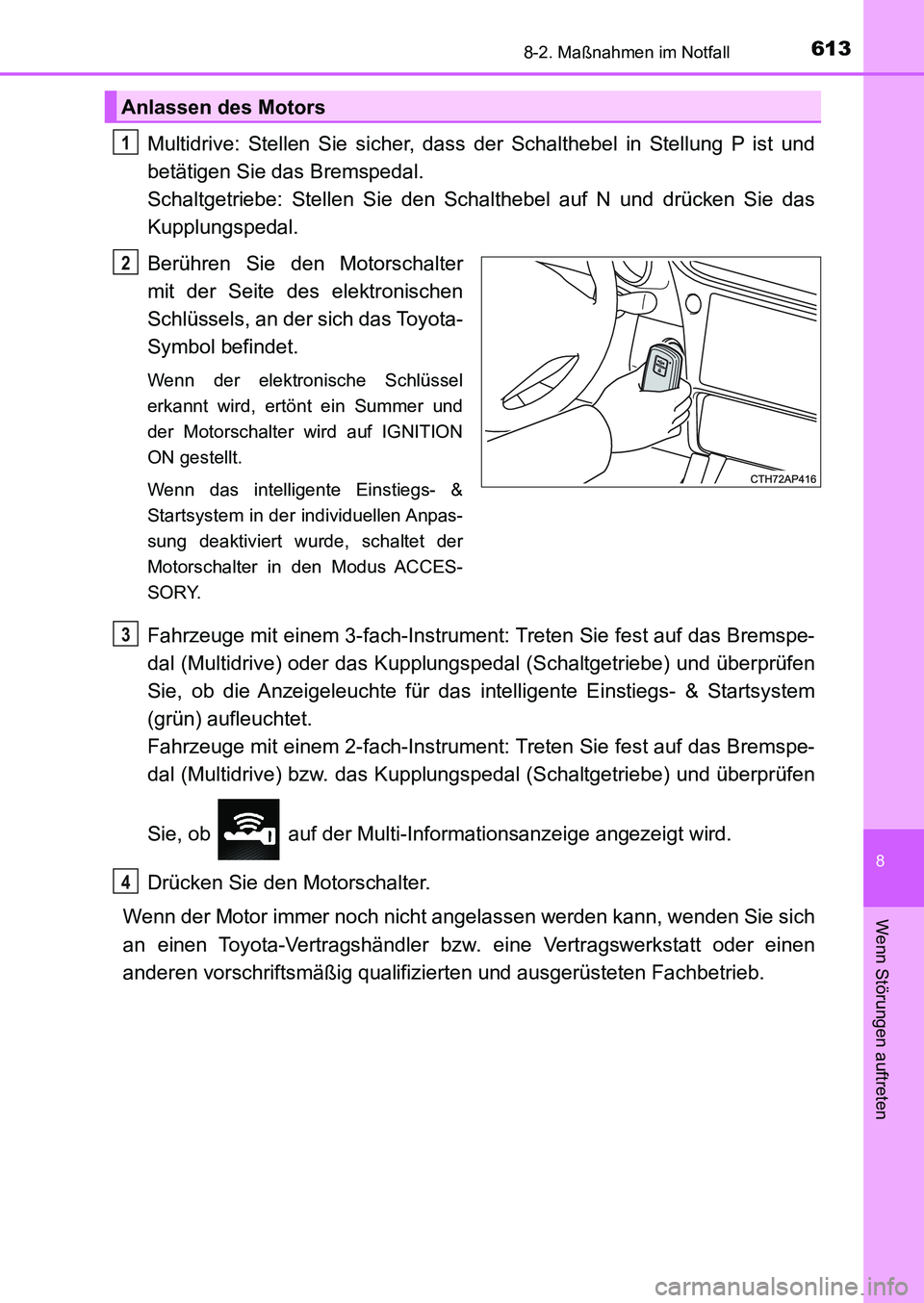

6138-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
Multidrive: Stellen Sie sicher, dass der Schalthebel in Stellung P ist und
betätigen Sie das Bremspedal.
Schaltgetriebe: Stellen Sie den Schalthebel auf N und drücken Sie das
Kupplungspedal.
Berühren Sie den Motorschalter
mit der Seite des elektronischen
Schlüssels, an der sich das Toyota-
Symbol befindet.
Wenn der elektronische Schlüssel
erkannt wird, ertönt ein Summer und
der Motorschalter wird auf IGNITION
ON gestellt.
Wenn das intelligente Einstiegs- &
Startsystem in der individuellen Anpas-
sung deaktiviert wurde, schaltet der
Motorschalter in den Modus ACCES-
SORY.
Fahrzeuge mit einem 3-fach-Instrument: Treten Sie fest auf das Bremspe-
dal (Multidrive) oder das Kupplungspedal (Schaltgetriebe) und überprüfen
Sie, ob die Anzeigeleuchte für das intelligente Einstiegs- & Startsystem
(grün) aufleuchtet.
Fahrzeuge mit einem 2-fach-Instrument: Treten Sie fest auf das Bremspe-
dal (Multidrive) bzw. das Kupplungspedal (Schaltgetriebe) und überprüfen
Sie, ob auf der Multi-Informationsanzeige angezeigt wird.
Drücken Sie den Motorschalter.
Wenn der Motor immer noch nicht angelassen werden kann, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Anlassen des Motors
1
2
3
4
UK AURIS_HB_OM_German_OM12K99M.book 613 ページ ２０１６年６月２８日　火曜日　午後５時５４分

6148-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)
■Abschalten des Motors
Schalten Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe) und drücken
Sie den Motorschalter, wie Sie es beim Abstellen des Motors normalerweise tun.
■Austauschen der Schlüsselbatterie
Da das oben genannte Verfahren eine vorübergehende Maßnahme ist, empfiehlt es
sich, die Batterie für den elektronischen Schlüssel sofort auszutauschen, wenn die
Batterie entladen ist. (S. 522)
■Alarm (je nach Ausstattung)
Wenn Sie den mechanischen Schlüssel zum Verriegeln der Türen verwenden, wird die
Alarmanlage nicht aktiviert.
Wenn eine Tür mit dem mechanischen Schlüssel entriegelt wird, während die Alarm-
anlage aktiviert ist, kann der Alarm ausgelöst werden.
■Ändern der Motorschalter-Modi
Lassen Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schaltgetriebe) los
und drücken Sie den Motorschalter in Schritt oben.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. (S. 222)
■Wenn der elektronische Schlüssel nicht ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente Einstiegs- & Startsystem und das Starten mit
Starttaste nicht in den individuellen Anpassungen deaktiviert wurde. Wenn es ausge-
schaltet ist, schalten Sie die Funktion ein. (Anpassbare Funktionen S. 654)
●Prüfen Sie, ob der Batteriesparmodus aktiviert ist. Wenn das der Fall ist, brechen Sie
die Funktion ab. (S. 152)
3
UK AURIS_HB_OM_German_OM12K99M.book 614 ページ ２０１６年６月２８日　火曜日　午後５時５４分

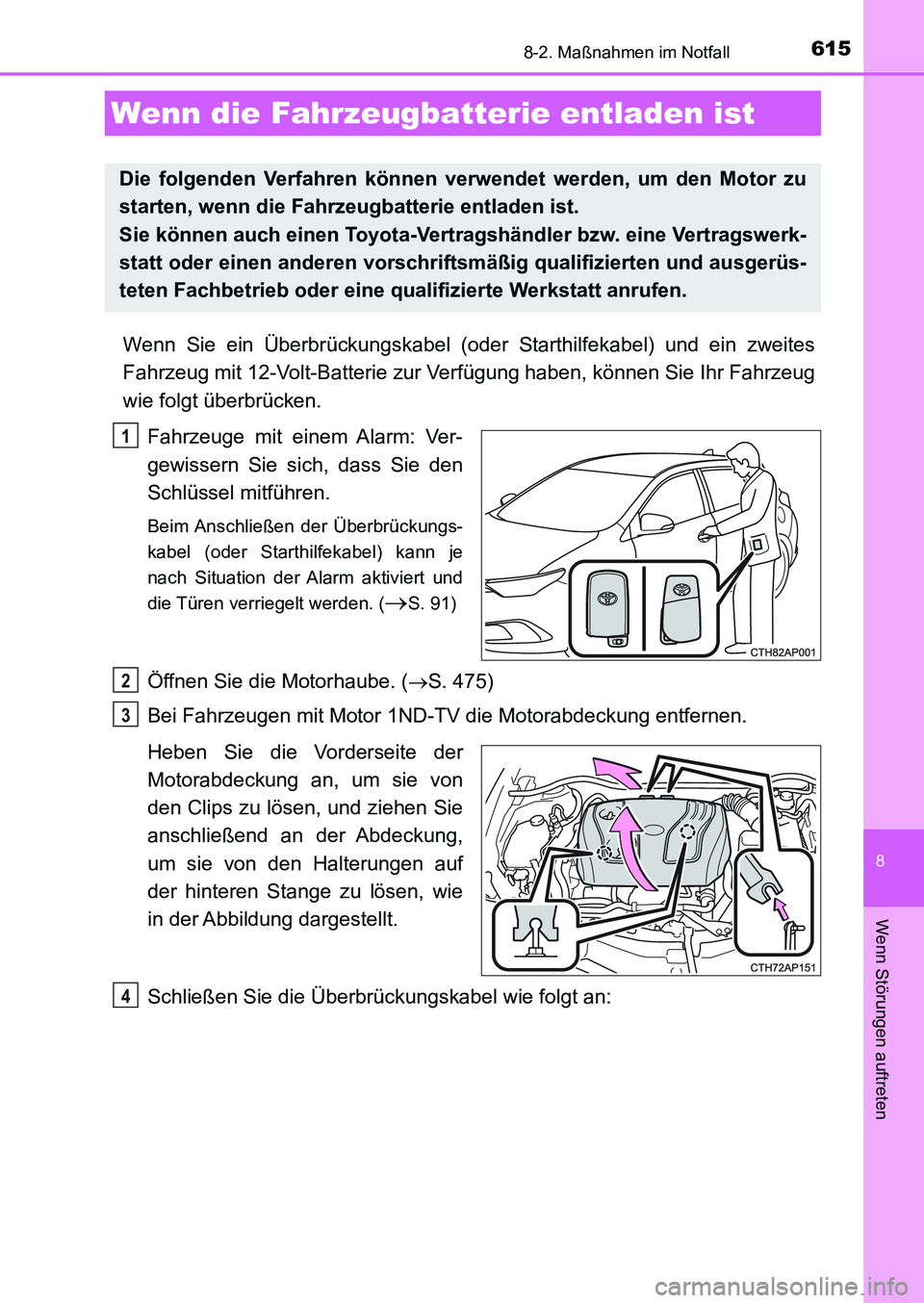

6158-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
Wenn Sie ein Überbrückungskabel (oder Starthilfekabel) und ein zweites
Fahrzeug mit 12-Volt-Batterie zur Verfügung haben, können Sie Ihr Fahrzeug
wie folgt überbrücken.
Fahrzeuge mit einem Alarm: Ver-
gewissern Sie sich, dass Sie den
Schlüssel mitführen.
Beim Anschließen der Überbrückungs-
kabel (oder Starthilfekabel) kann je
nach Situation der Alarm aktiviert und
die Türen verriegelt werden. (
S. 91)
Öffnen Sie die Motorhaube. (S. 475)
Bei Fahrzeugen mit Motor 1ND-TV die Motorabdeckung entfernen.
Heben Sie die Vorderseite der
Motorabdeckung an, um sie von
den Clips zu lösen, und ziehen Sie
anschließend an der Abdeckung,
um sie von den Halterungen auf
der hinteren Stange zu lösen, wie
in der Abbildung dargestellt.
Schließen Sie die Überbrückungskabel wie folgt an:
Wenn die Fahrzeugbatterie entladen ist
Die folgenden Verfahren können verwendet werden, um den Motor zu
starten, wenn die Fahrzeugbatterie entladen ist.
Sie können auch einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb oder eine qualifizierte Werkstatt anrufen.
1
2
3
4
UK AURIS_HB_OM_German_OM12K99M.book 615 ページ ２０１６年６月２８日　火曜日　午後５時５４分

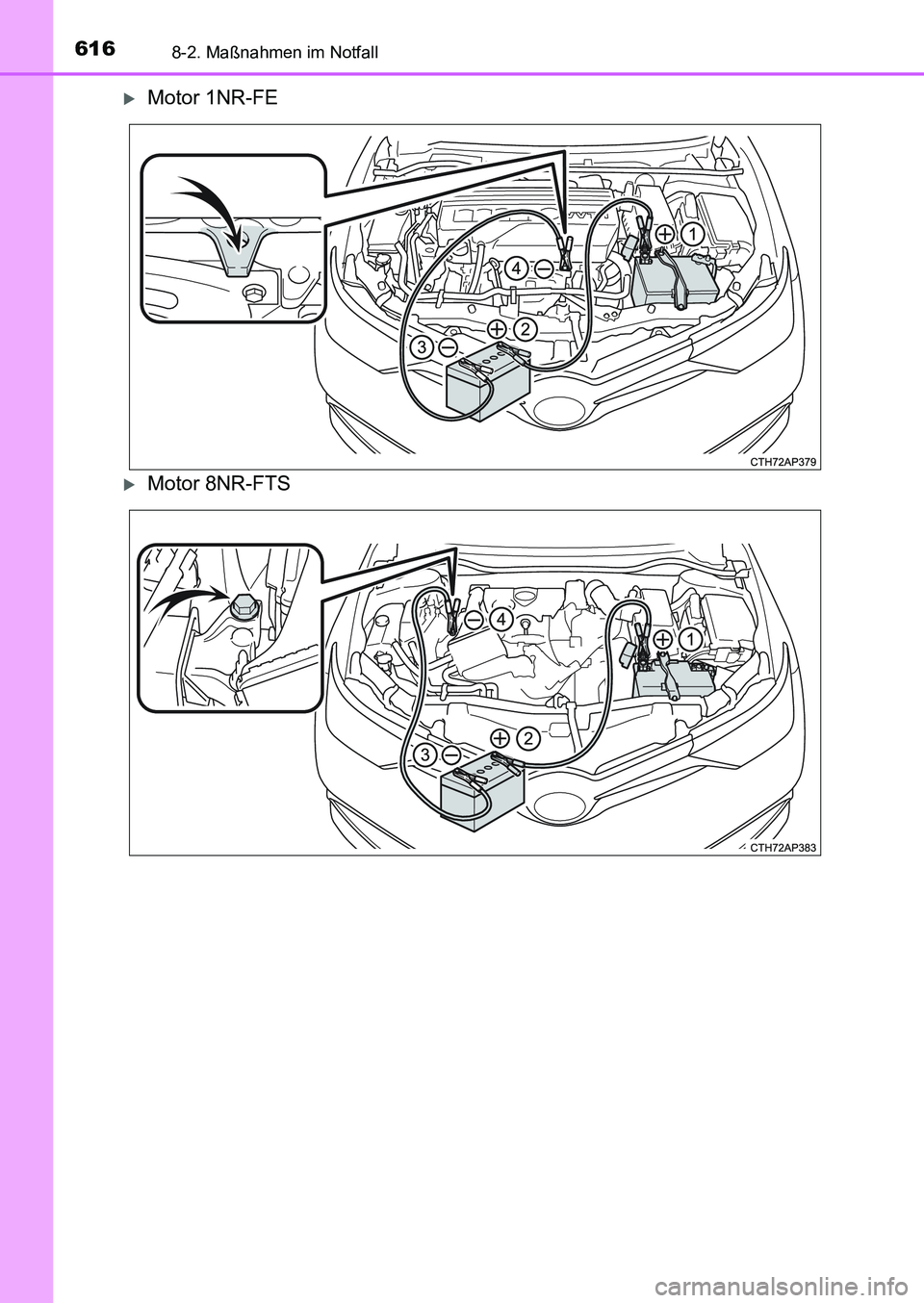

6168-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)
Motor 1NR-FE
Motor 8NR-FTS
UK AURIS_HB_OM_German_OM12K99M.book 616 ページ ２０１６年６月２８日　火曜日　午後５時５４分

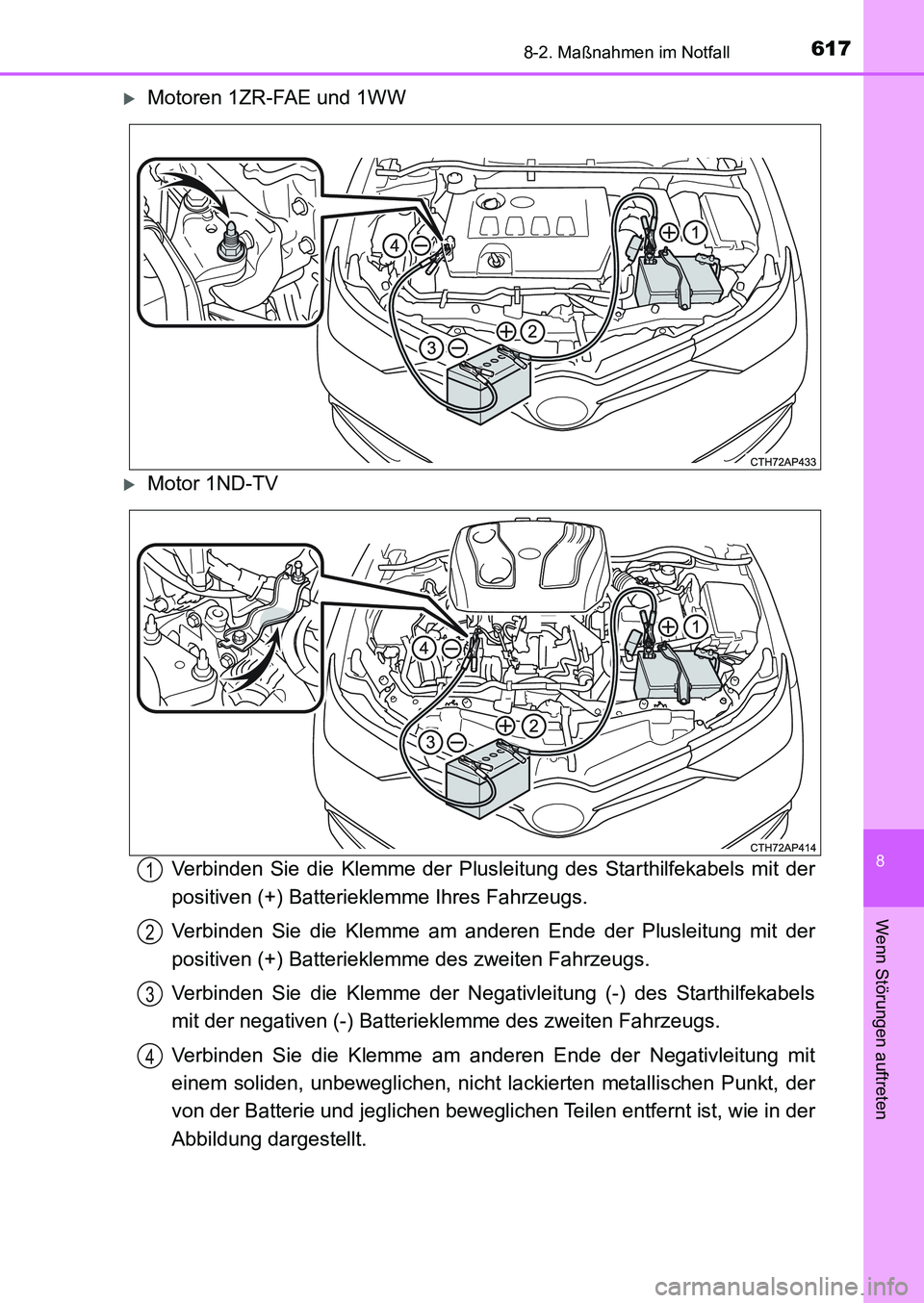

6178-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)
Motoren 1ZR-FAE und 1WW
Motor 1ND-TV
Verbinden Sie die Klemme der Plusleitung des Starthilfekabels mit der
positiven (+) Batterieklemme Ihres Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Plusleitung mit der
positiven (+) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme der Negativleitung (-) des Starthilfekabels
mit der negativen (-) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Negativleitung mit
einem soliden, unbeweglichen, nicht lackierten metallischen Punkt, der
von der Batterie und jeglichen beweglichen Teilen entfernt ist, wie in der
Abbildung dargestellt.
1
2
3
4
UK AURIS_HB_OM_German_OM12K99M.book 617 ページ ２０１６年６月２８日　火曜日　午後５時５４分

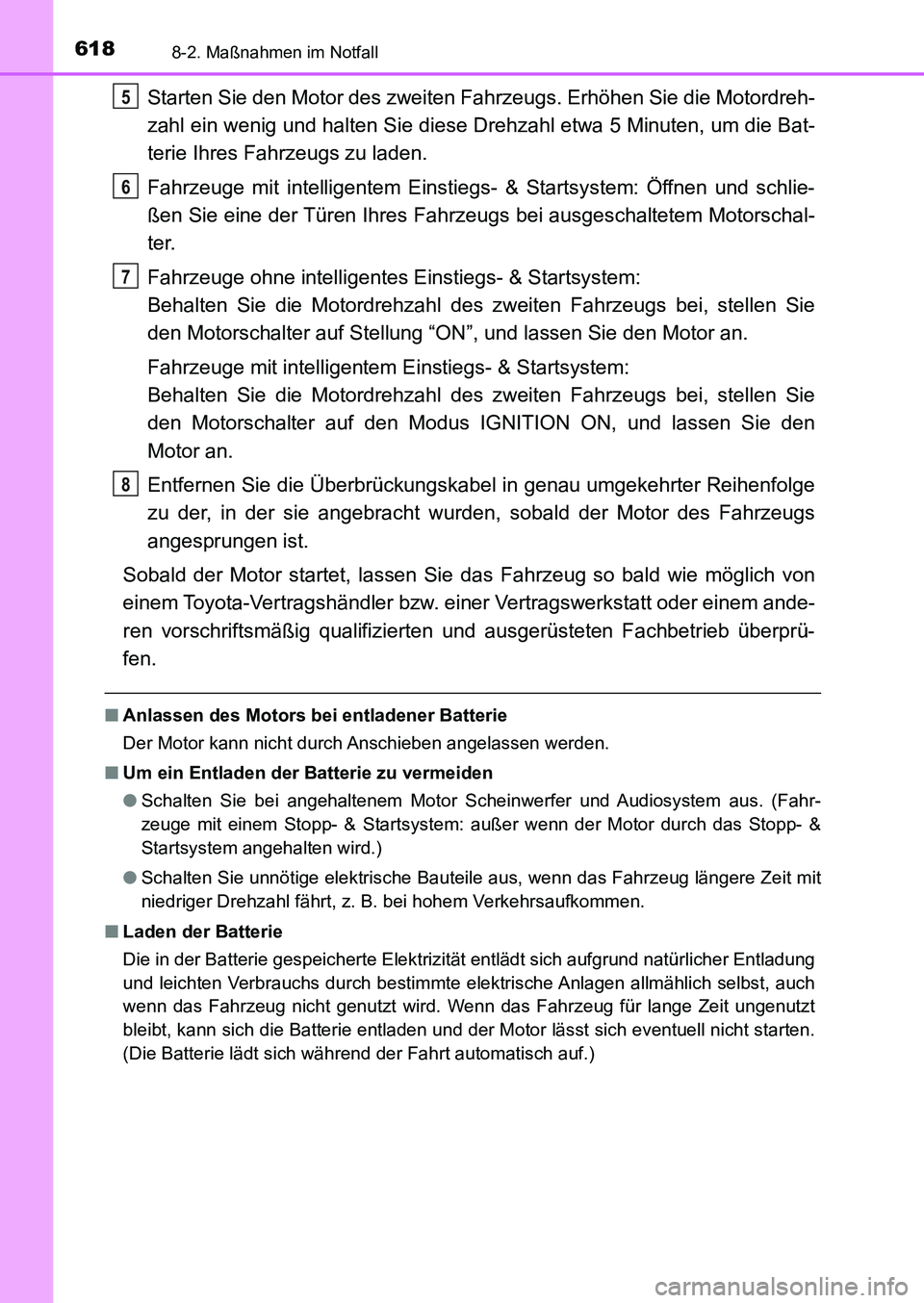

6188-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie diese Drehzahl etwa 5 Minuten, um die Bat-
terie Ihres Fahrzeugs zu laden.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Öffnen und schlie-
ßen Sie eine der Türen Ihres Fahrzeugs bei ausgeschaltetem Motorschal-
ter.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem:
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei, stellen Sie
den Motorschalter auf Stellung “ON”, und lassen Sie den Motor an.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem:
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei, stellen Sie
den Motorschalter auf den Modus IGNITION ON, und lassen Sie den
Motor an.
Entfernen Sie die Überbrückungskabel in genau umgekehrter Reihenfolge
zu der, in der sie angebracht wurden, sobald der Motor des Fahrzeugs
angesprungen ist.
Sobald der Motor startet, lassen Sie das Fahrzeug so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprü-
fen.
■Anlassen des Motors bei entladener Batterie
Der Motor kann nicht durch Anschieben angelassen werden.
■Um ein Entladen der Batterie zu vermeiden
●Schalten Sie bei angehaltenem Motor Scheinwerfer und Audiosystem aus. (Fahr-
zeuge mit einem Stopp- & Startsystem: außer wenn der Motor durch das Stopp- &
Startsystem angehalten wird.)
●Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit
niedriger Drehzahl fährt, z. B. bei hohem Verkehrsaufkommen.
■Laden der Batterie
Die in der Batterie gespeicherte Elektrizität entlädt sich aufgrund natürlicher Entladung
und leichten Verbrauchs durch bestimmte elektrische Anlagen allmählich selbst, auch
wenn das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug für lange Zeit ungenutzt
bleibt, kann sich die Batterie entladen und der Motor lässt sich eventuell nicht starten.
(Die Batterie lädt sich während der Fahrt automatisch auf.)
5
6
7
8
UK AURIS_HB_OM_German_OM12K99M.book 618 ページ ２０１６年６月２８日　火曜日　午後５時５４分

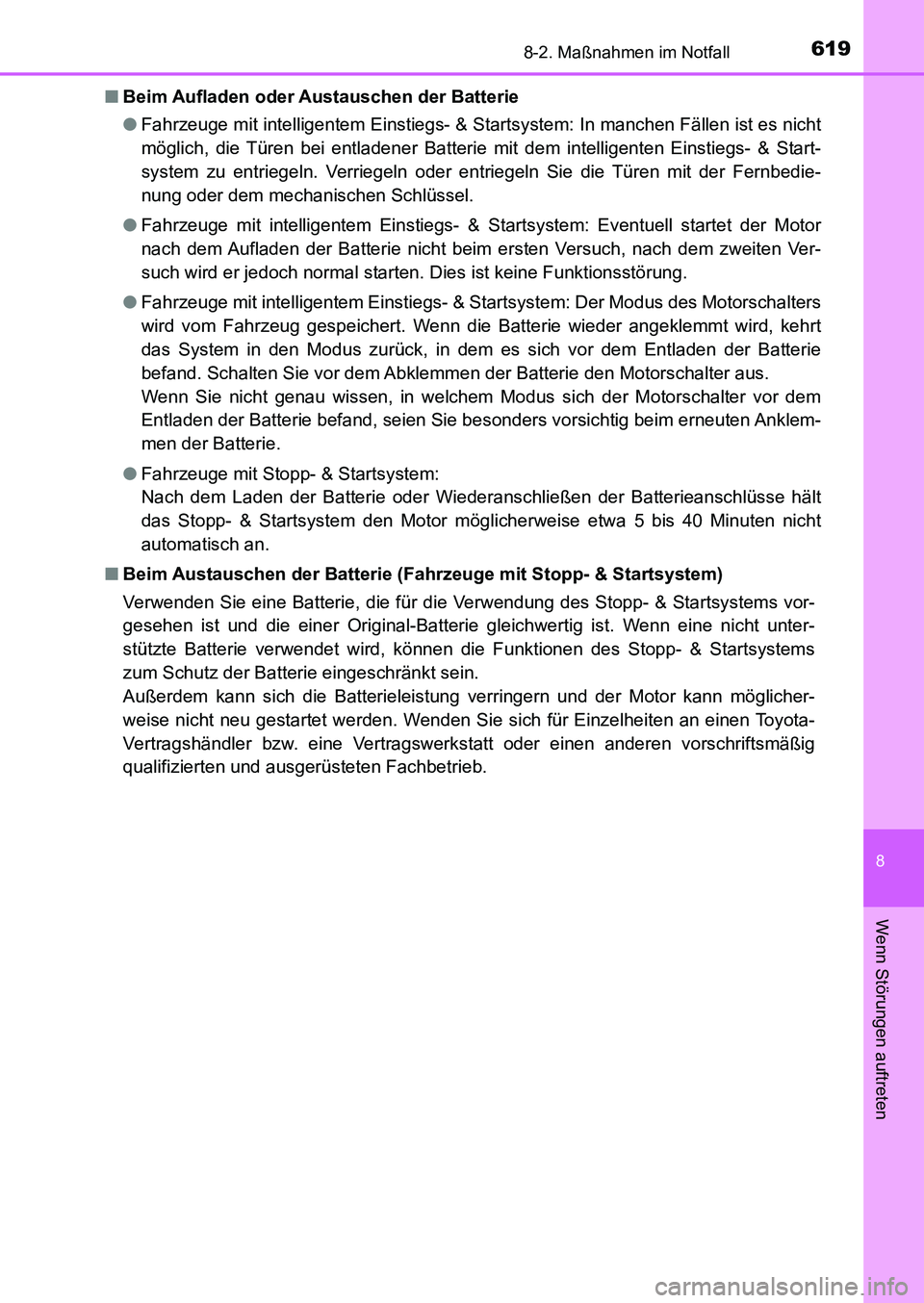

6198-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HB_EM (OM12K99M)■Beim Aufladen oder Austauschen der Batterie
●Fahrzeuge mit intelligentem Einstiegs- & Startsystem: In manchen Fällen ist es nicht
möglich, die Türen bei entladener Batterie mit dem intelligenten Einstiegs- & Start-
system zu entriegeln. Verriegeln oder entriegeln Sie die Türen mit der Fernbedie-
nung oder dem mechanischen Schlüssel.
●Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Eventuell startet der Motor
nach dem Aufladen der Batterie nicht beim ersten Versuch, nach dem zweiten Ver-
such wird er jedoch normal starten. Dies ist keine Funktionsstörung.
●Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Der Modus des Motorschalters
wird vom Fahrzeug gespeichert. Wenn die Batterie wieder angeklemmt wird, kehrt
das System in den Modus zurück, in dem es sich vor dem Entladen der Batterie
befand. Schalten Sie vor dem Abklemmen der Batterie den Motorschalter aus.
Wenn Sie nicht genau wissen, in welchem Modus sich der Motorschalter vor dem
Entladen der Batterie befand, seien Sie besonders vorsichtig beim erneuten Anklem-
men der Batterie.
●Fahrzeuge mit Stopp- & Startsystem:
Nach dem Laden der Batterie oder Wiederanschließen der Batterieanschlüsse hält
das Stopp- & Startsystem den Motor möglicherweise etwa 5 bis 40 Minuten nicht
automatisch an.
■Beim Austauschen der Batterie (Fahrzeuge mit Stopp- & Startsystem)
Verwenden Sie eine Batterie, die für die Verwendung des Stopp- & Startsystems vor-
gesehen ist und die einer Original-Batterie gleichwertig ist. Wenn eine nicht unter-
stützte Batterie verwendet wird, können die Funktionen des Stopp- & Startsystems
zum Schutz der Batterie eingeschränkt sein.
Außerdem kann sich die Batterieleistung verringern und der Motor kann möglicher-
weise nicht neu gestartet werden. Wenden Sie sich für Einzelheiten an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
UK AURIS_HB_OM_German_OM12K99M.book 619 ページ ２０１６年６月２８日　火曜日　午後５時５４分

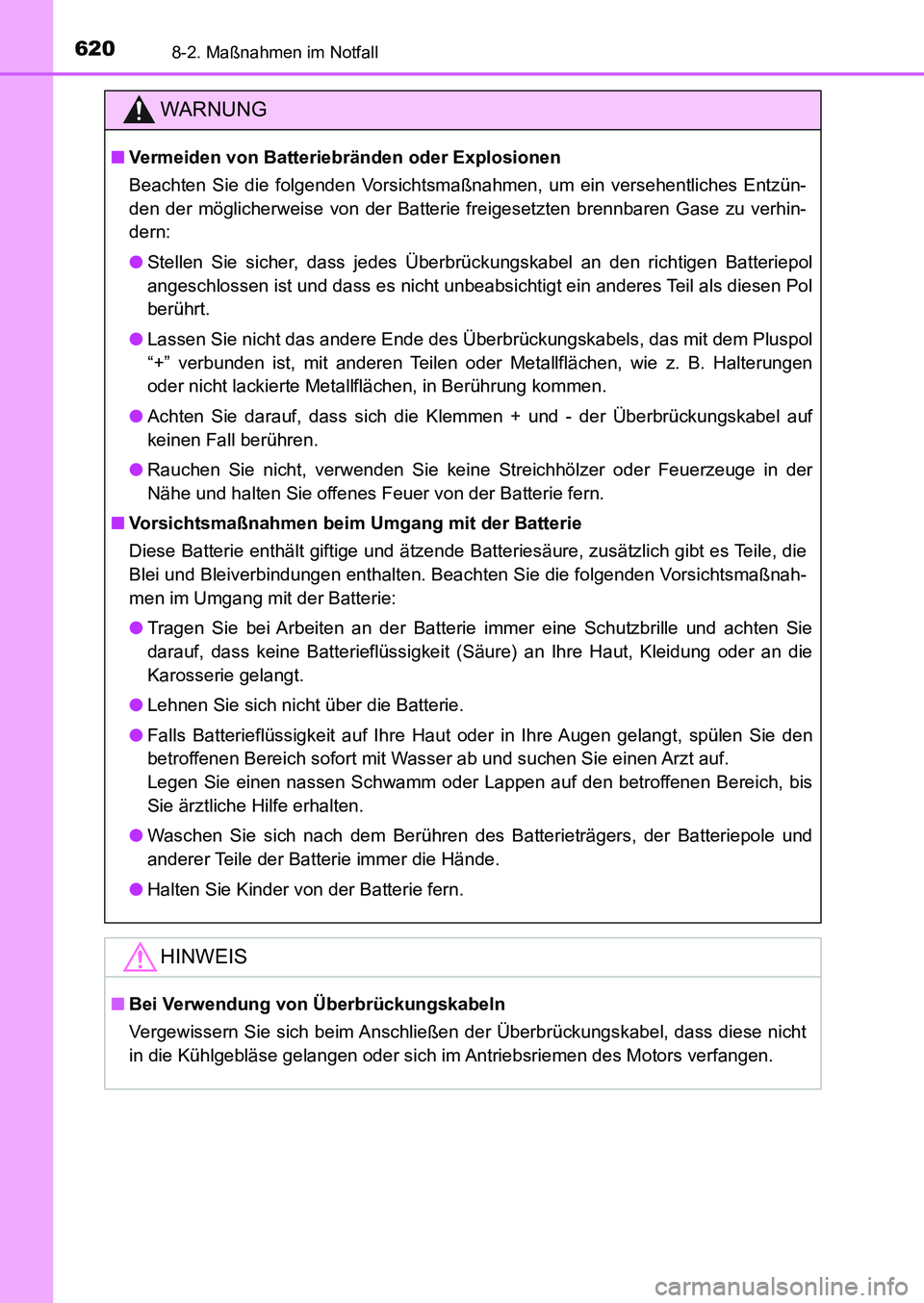

6208-2. Maßnahmen im Notfall
UK_AURIS_HB_EM (OM12K99M)
WARNUNG
■Vermeiden von Batteriebränden oder Explosionen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzün-
den der möglicherweise von der Batterie freigesetzten brennbaren Gase zu verhin-
dern:
●Stellen Sie sicher, dass jedes Überbrückungskabel an den richtigen Batteriepol
angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen Pol
berührt.
●Lassen Sie nicht das andere Ende des Überbrückungskabels, das mit dem Pluspol
“+” verbunden ist, mit anderen Teilen oder Metallflächen, wie z. B. Halterungen
oder nicht lackierte Metallflächen, in Berührung kommen.
●Achten Sie darauf, dass sich die Klemmen + und - der Überbrückungskabel auf
keinen Fall berühren.
●Rauchen Sie nicht, verwenden Sie keine Streichhölzer oder Feuerzeuge in der
Nähe und halten Sie offenes Feuer von der Batterie fern.
■Vorsichtsmaßnahmen beim Umgang mit der Batterie
Diese Batterie enthält giftige und ätzende Batteriesäure, zusätzlich gibt es Teile, die
Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden Vorsichtsmaßnah-
men im Umgang mit der Batterie:
●Tragen Sie bei Arbeiten an der Batterie immer eine Schutzbrille und achten Sie
darauf, dass keine Batterieflüssigkeit (Säure) an Ihre Haut, Kleidung oder an die
Karosserie gelangt.
●Lehnen Sie sich nicht über die Batterie.
●Falls Batterieflüssigkeit auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie den
betroffenen Bereich sofort mit Wasser ab und suchen Sie einen Arzt auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
Sie ärztliche Hilfe erhalten.
●Waschen Sie sich nach dem Berühren des Batterieträgers, der Batteriepole und
anderer Teile der Batterie immer die Hände.
●Halten Sie Kinder von der Batterie fern.
HINWEIS
■Bei Verwendung von Überbrückungskabeln
Vergewissern Sie sich beim Anschließen der Überbrückungskabel, dass diese nicht
in die Kühlgebläse gelangen oder sich im Antriebsriemen des Motors verfangen.
UK AURIS_HB_OM_German_OM12K99M.book 620 ページ ２０１６年６月２８日　火曜日　午後５時５４分
