5918-2. Меры, принимаемые в экстренных ситуациях
8
При
возникновении
неисправности
UK_AURIS_HV_HB_ER

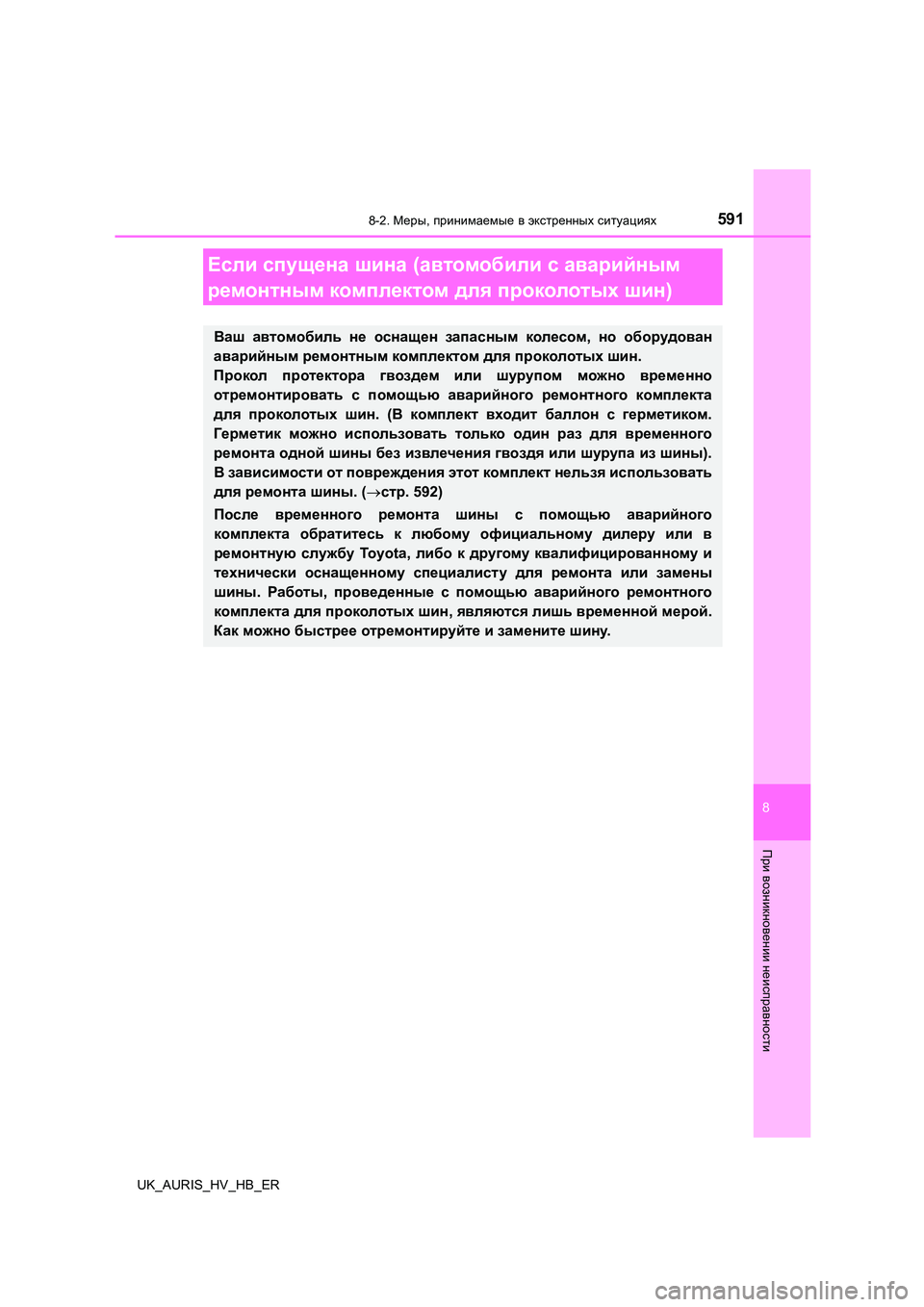

Если спущена шина (автомобили с аварийным
ремонтным комплектом для проколотых шин)
Ваш автомобиль не оснащен запасным колесом, но оборудован
аварийным ремонтным комплектом для проколотых шин.
Прокол протектора гвоздем или шурупом можно временно
отремонтировать с помощью аварийного ремонтного комплекта
для проколотых шин. (В комплект входит баллон с герметиком.
Герм ети к можно использовать только один раз для временного
ремонта одной шины без извлечения гвоздя или шурупа из шины).
В зависимости от повреждения этот комплект нельзя использовать
для ремонта шины. (стр. 592)
После временного ремонта шины с помощью аварийного
комплекта обратитесь к любому официальному дилеру или в
ремонтную службу To y o t a , либо к другому квалифицированному и
технически оснащенному специалисту для ремонта или замены
шины . Работы, проведенные с помощью аварийного ремонтного
комплекта для проколотых шин, являются лишь временной мерой.
Как можно быстрее отремонтируйте и замените шину.

5928-2. Меры, принимаемые в экстренных ситуациях
UK_AURIS_HV_HB_ER

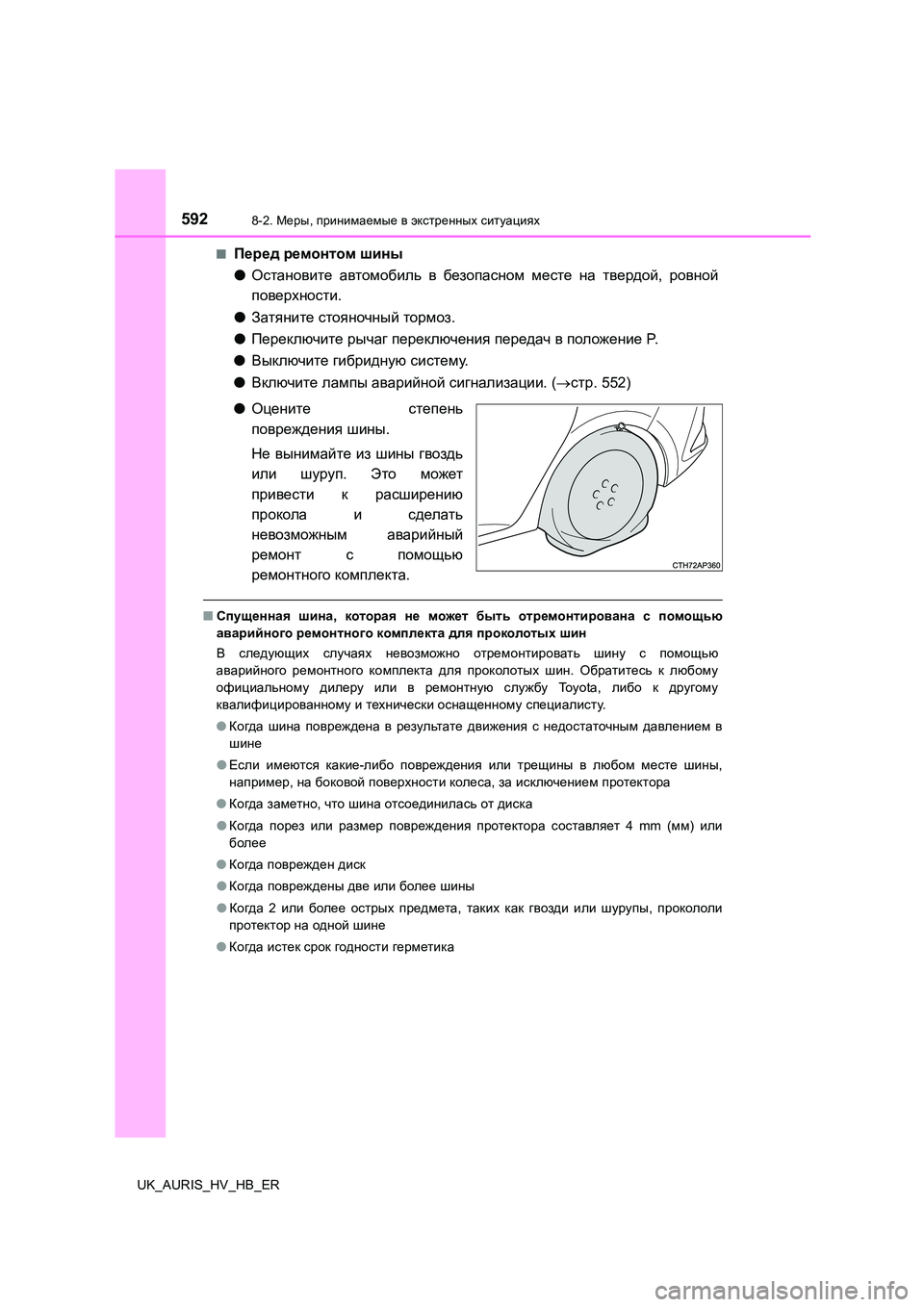

■Перед ремонтом шины
● Остановите автомобиль в безопасном месте на твердой, ровной
поверхности .
● Затяните стояночный тормоз.
● Переключите рычаг переключения передач в положение P.
● Выключите гибридную систему.
● Включите лампы аварийной сигнализации. (стр. 552)
● Оцените степень
повреждения шины.
Не вынимайте из шины гвоздь
или шуруп. Это может
привести к расширению
прокола и сделать
невозможным аварийный
ремонт с помощью
ремонтного комплекта.
■Спущенная шина, которая не может быть отремонтирована с помощью
аварийного ремонтного комплекта для проколотых шин
В следующих случаях невозможно отремонтировать шину с помощью
аварийного ремонтного комплекта для прокол отых шин. Обратитесь к любому
официальному дилеру или в ремонтную службу Toyota, либо к другому
квалифицированному и технически оснащенному специалисту.
● Когда шина повреждена в результате движения с недостаточным давлением в
шине
● Если имеются какие-либо повреждения или трещины в любом месте шины,
например , на боковой поверхности колеса, за исключением протектора
● Когда заметно, что шина отсоединилась от диска
● Когда порез или размер повреждения протектора составляет 4 mm (мм) или
более
● Когда поврежден диск
● Когда повреждены две или более шины
● Когда 2 или более острых предмета, таких как гвозди или шурупы, прокололи
протектор на одной шине
● Когда истек срок годности герметика

5938-2. Меры, принимаемые в экстренных ситуациях
8
При
возникновении
неисправности
UK_AURIS_HV_HB_ER

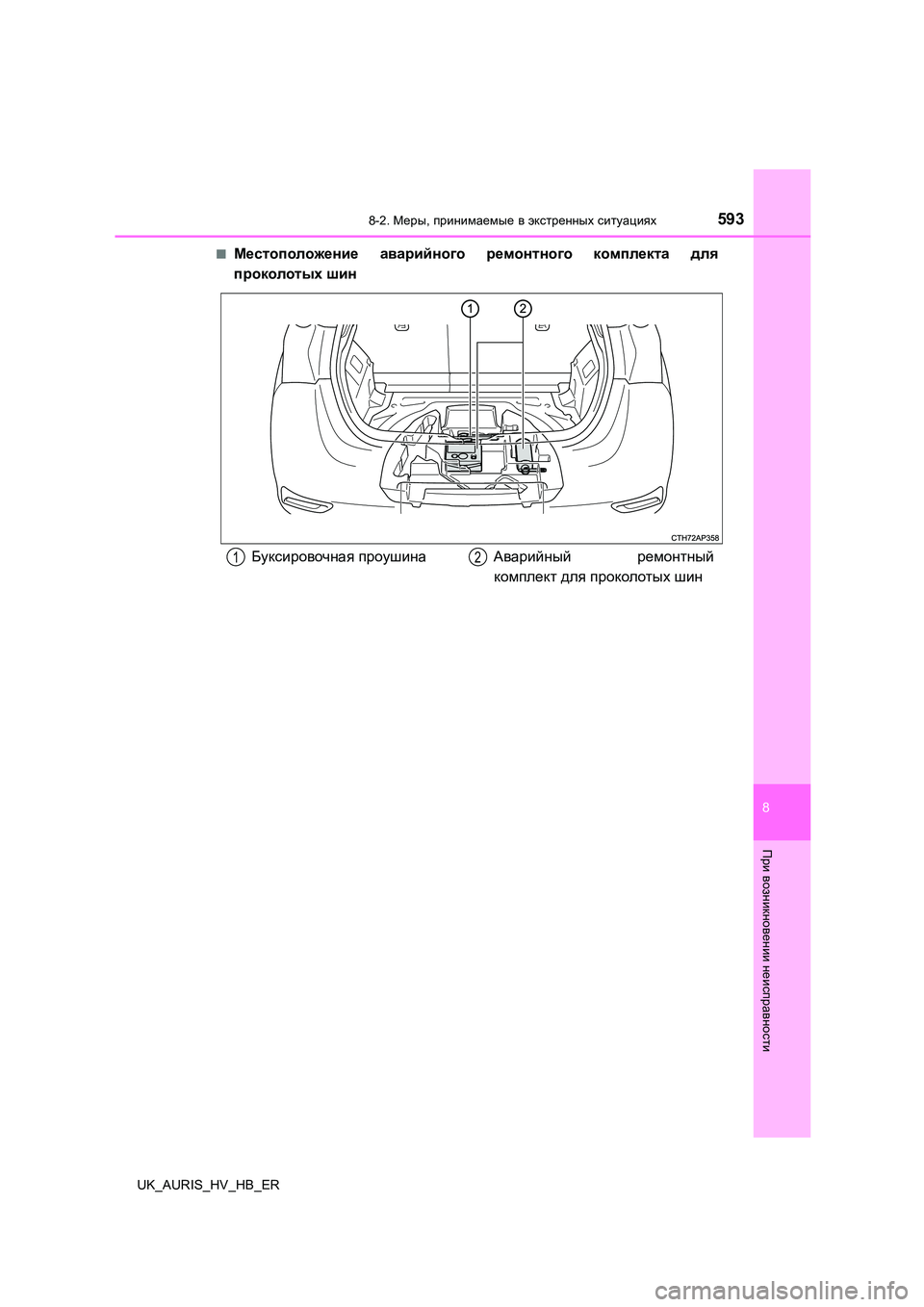

■Местоположение аварийного ремонтного комплекта для
проколотых шин
Буксировочная проушина Аварийный ремонтный
комплект для проколотых шин
12

5948-2. Меры, принимаемые в экстренных ситуациях
UK_AURIS_HV_HB_ER

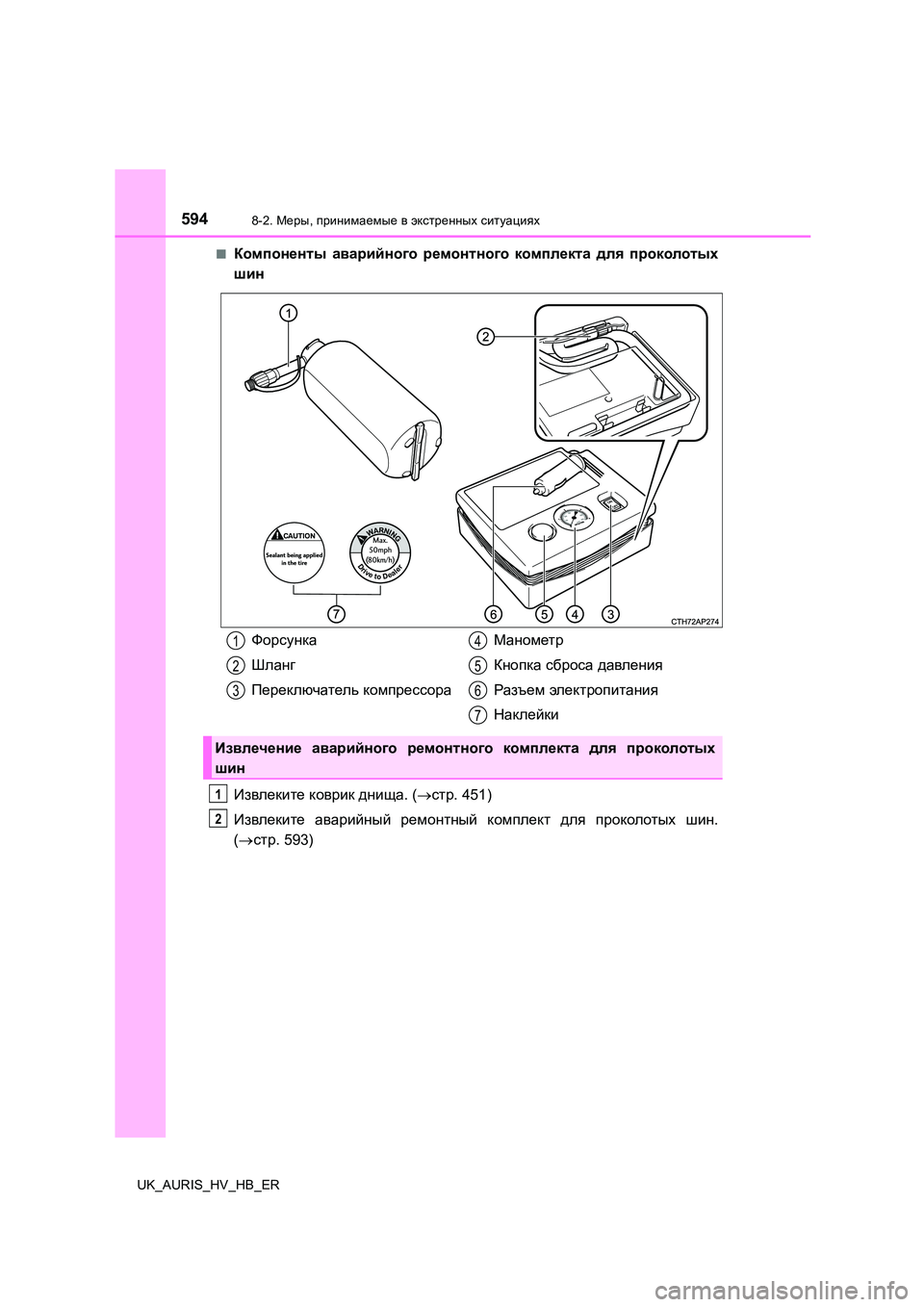

■Компоненты аварийного ремонтного комплекта для проколотых
шин
Извлеките коврик днища. (стр. 451)
Извлеките аварийный ремонтный комплект для проколотых шин.
( стр. 593)
Форсунка
Шланг
Переключатель компрессора
Манометр
Кнопка сброса давления
Разъем электропитания
Наклейки
Извлечение аварийного ремонтного комплекта для проколотых
шин
1
2
3
4
5
6
7
1
2

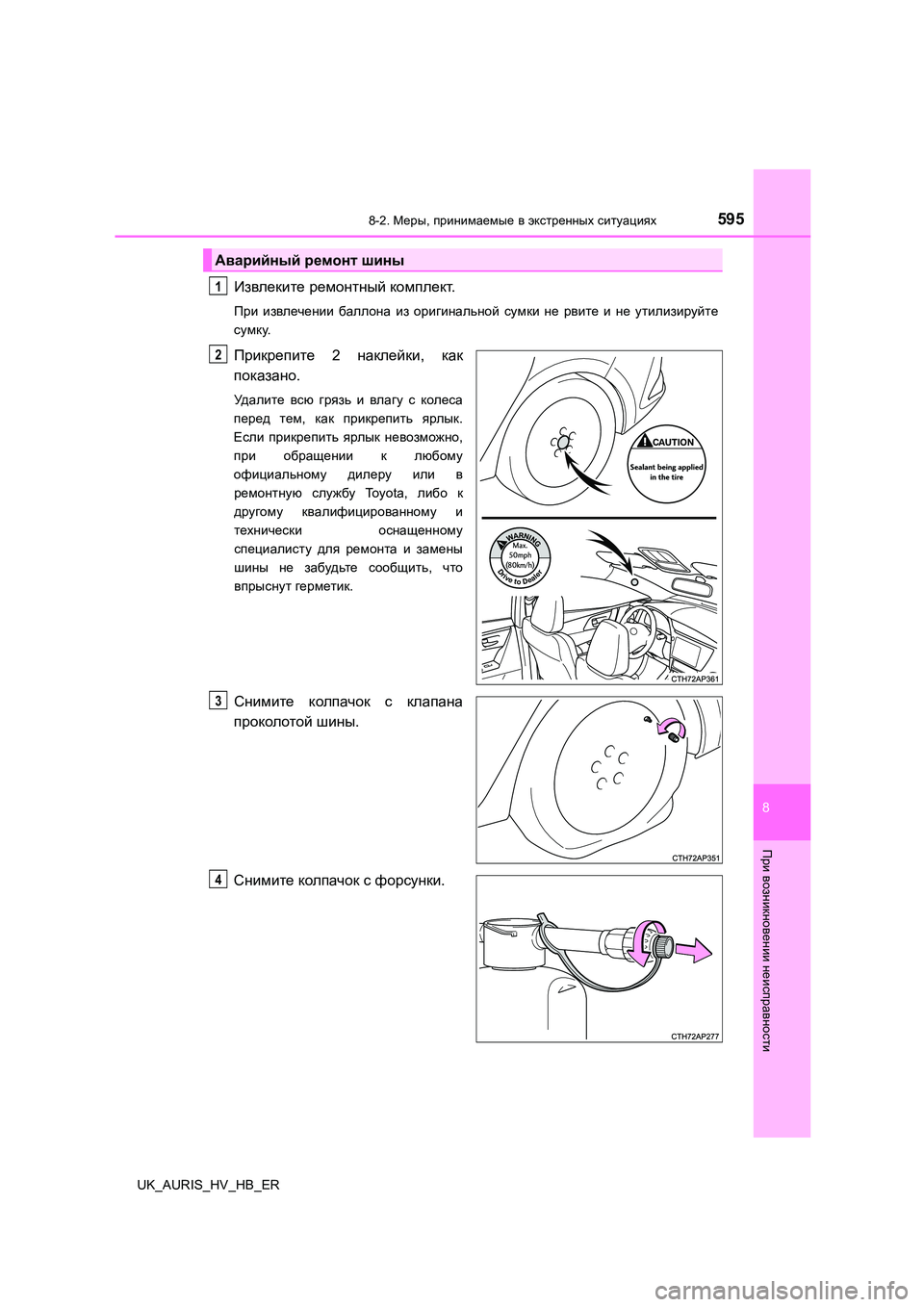

5958-2. Меры, принимаемые в экстренных ситуациях
8
При
возникновении
неисправности
UK_AURIS_HV_HB_ER
Извлеките ремонтный комплект.
При извлечении баллона из оригинальной сумки не рвите и не утилизируйте
сумку .
Прикрепите 2 наклейки, как
показано .
Уд а л и т е всю грязь и влагу с колеса
перед тем, как прикрепить ярлык.
Если прикрепить ярлык невозможно,
при обращении к любому
официальному дилеру или в
ремонтную службу Toyota, либо к
другому квалифицированному и
технически оснащенному
специалисту для ремонта и замены
шины не забудьте сообщить, что
впрыснут герметик.
Снимите колпачок с клапана
проколотой шины.
Снимите колпачок с форсунки.
Аварийный ремонт шины
1
2
3
4

5968-2. Меры, принимаемые в экстренных ситуациях
UK_AURIS_HV_HB_ER

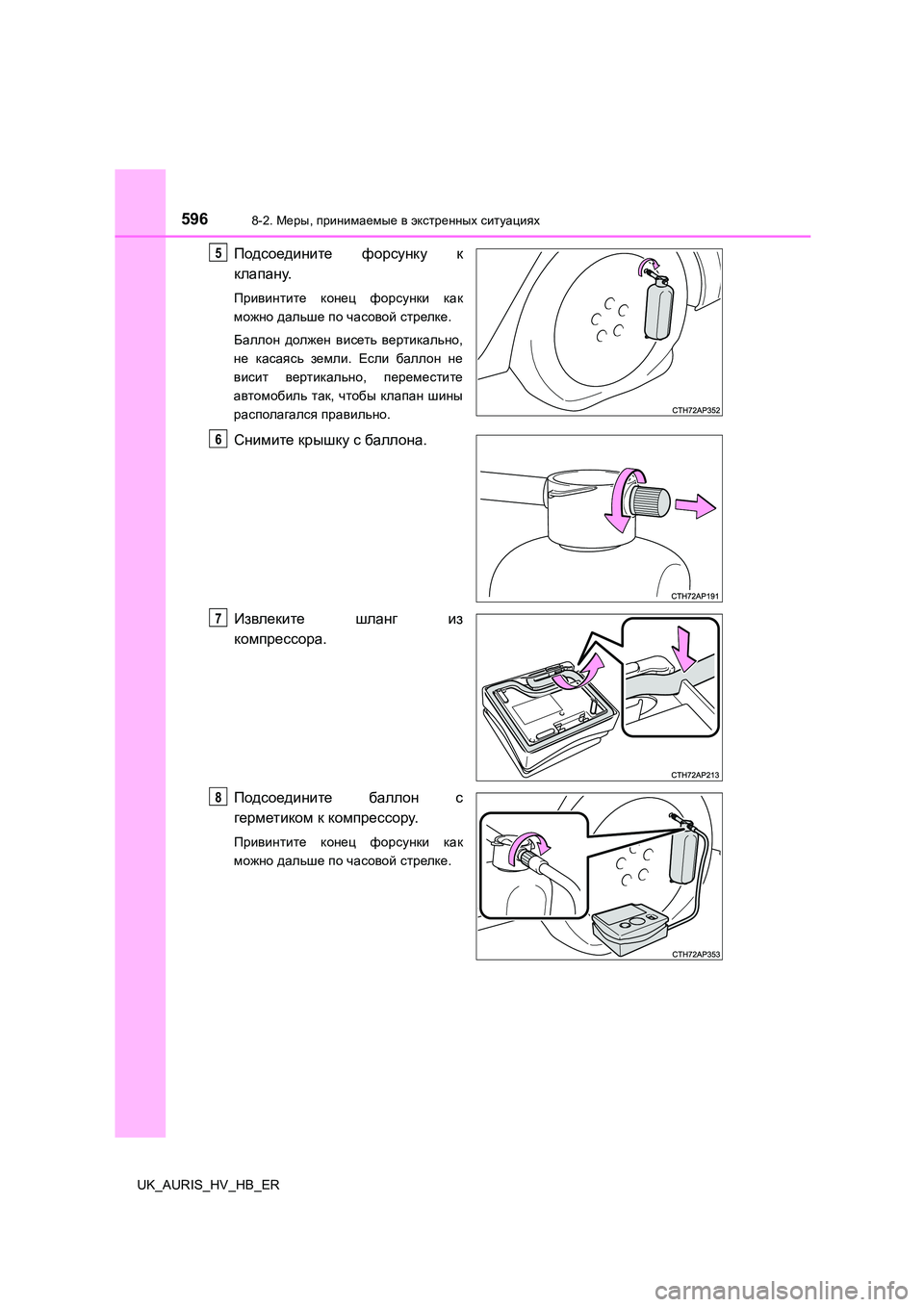

Подсоедините форсунку к
клапану .
Привинтите конец форсунки как
можно дальше по часовой стрелке.
Баллон должен висеть вертикально,
не касаясь земли. Если баллон не
висит вертикально, переместите
автомобиль так, чтобы клапан шины
располагался правильно.
Снимите крышку с баллона.
Извлеките шланг из
компрессора .
Подсоедините баллон с
герметиком к компрессору.
Привинтите конец форсунки как
можно дальше по часовой стрелке.
5
6
7
8

5978-2. Меры, принимаемые в экстренных ситуациях
8
При
возникновении
неисправности
UK_AURIS_HV_HB_ER

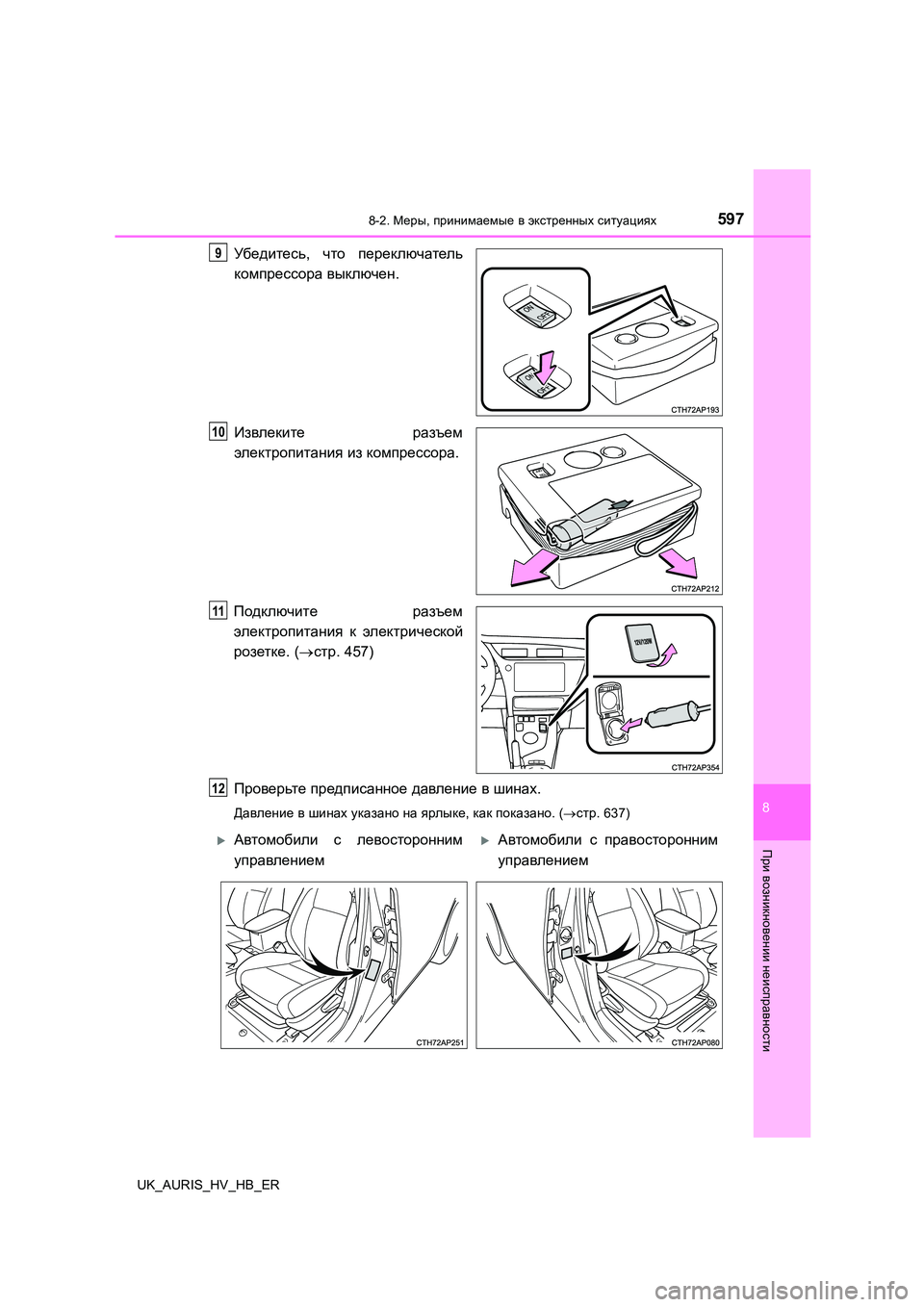

Убедитесь, что переключатель
компрессора выключен.
Извлеките разъем
электропитания из компрессора.
Подключите разъем
электропитания к электрической
розетке . (стр. 457)
Проверьте предписанное давление в шинах.
Давление в шинах указано на ярлыке, как показано. (стр. 637)
9
10
11
12
Автомобили с левосторонним
управлением
Автомобили с правосторонним
управлением

5988-2. Меры, принимаемые в экстренных ситуациях
UK_AURIS_HV_HB_ER
Запустите гибридную систему.
Для впрыска герметика и
накачивания шины установите
переключатель компрессора во
включенное положение.
Накачивайте шину до
достижения предписанного
давления .
Гер м ет и к будет
впрыскиваться , и давление
быстро повышаться, затем
постепенно снижаться.
В течение приблизительно 1
минуты (5 минут при низкой
температуре ) после того, как
переключатель был включен,
на манометре будет
отображаться фактическое
давление в шине.
Накачивайте шину до
предписанного давления.
•Если после накачивания в течение 35 минут давление в шине остается
ниже предписанного с включенным переключателем, шину невозможно
отремонтировать . Выключите переключатель компрессора и обратитесь к
любому официальному дилеру или в ремонтную службу Toyota, либо к
другому квалифицированному и технически оснащенному специалисту.
• Если давление в шине превышает предписанное, выпустите немного
воздуха , чтобы отрегулировать давление. (стр. 602, 637)
13
14
15
1
2
3

5998-2. Меры, принимаемые в экстренных ситуациях
8
При
возникновении
неисправности
UK_AURIS_HV_HB_ER

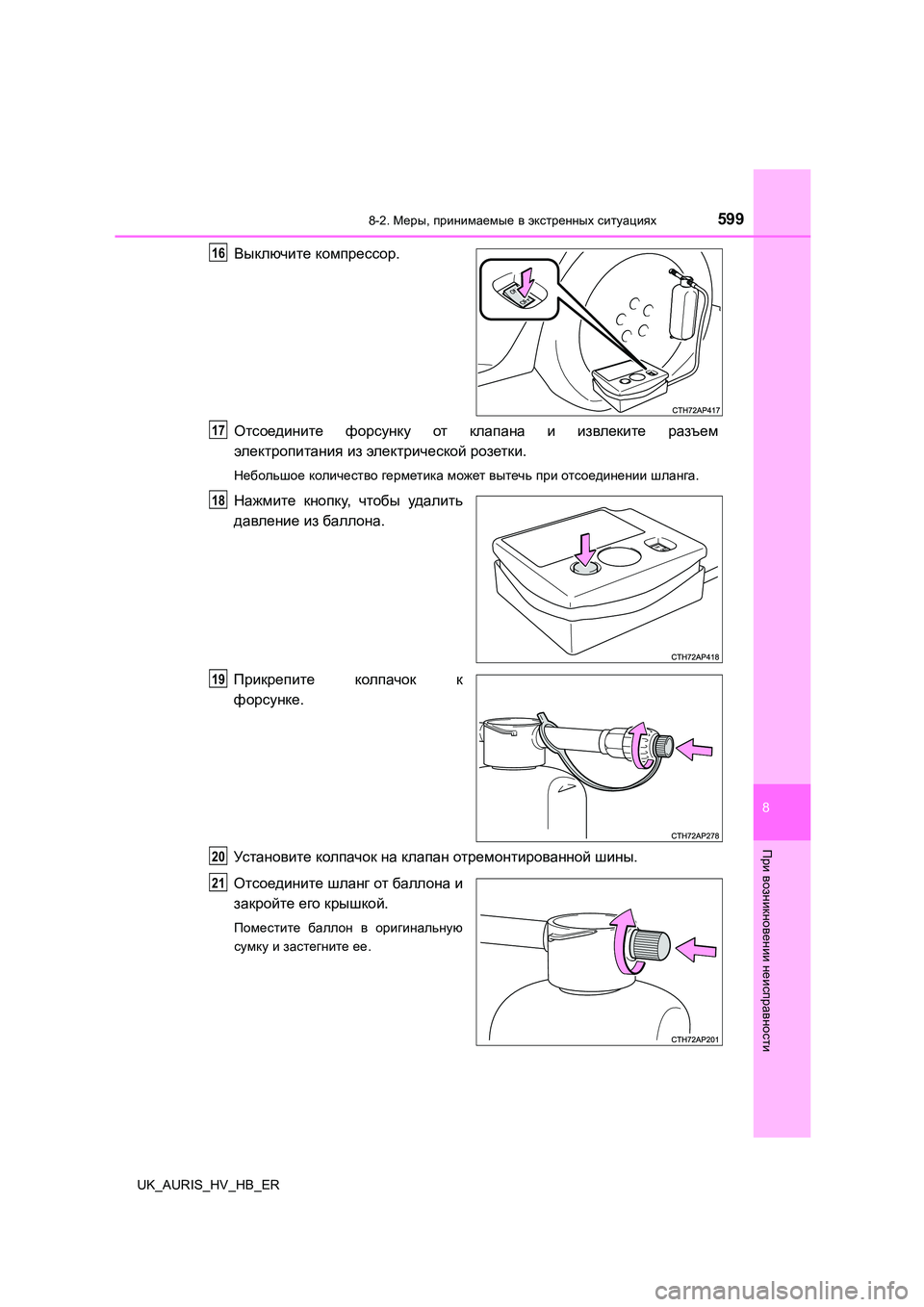

Выключите компрессор.
Отсоедините форсунку от клапана и извлеките разъем
электропитания из электрической розетки.
Небольшое количество герметик а может вытечь при отсоединении шланга.
Нажмите кнопку, чтобы удалить
давление из баллона.
Прикрепите колпачок к
форсунке .
Установите колпачок на клапан отремонтированной шины.
Отсоедините шланг от баллона и
закройте его крышкой.
Поместите баллон в оригинальную
сумку и застегните ее.
16
17
18
19
20
21

6008-2. Меры, принимаемые в экстренных ситуациях
UK_AURIS_HV_HB_ER

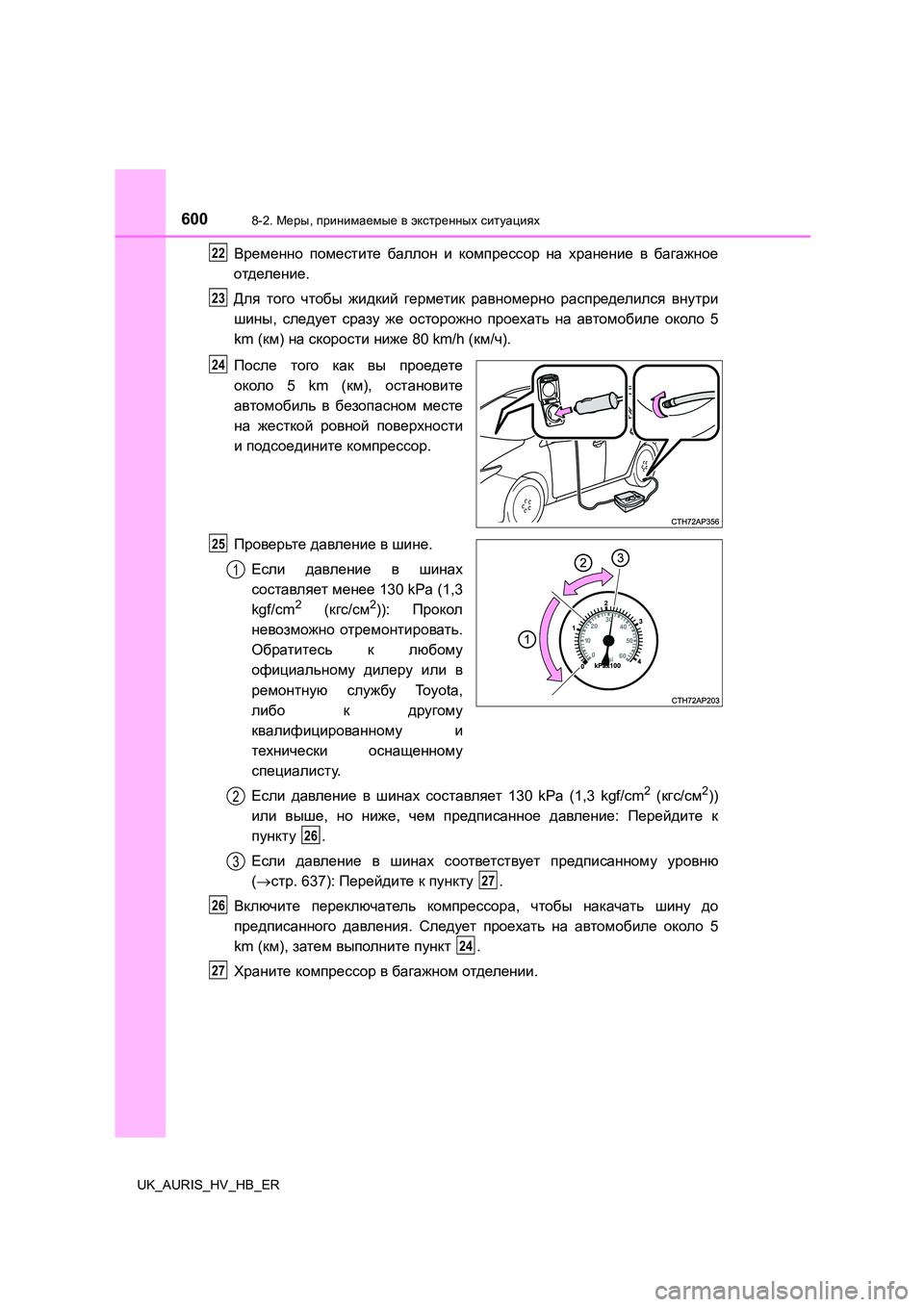

Временно поместите баллон и компрессор на хранение в багажное
отделение .
Для того чтобы жидкий герметик равномерно распределился внутри
шины , следует сразу же осторожно проехать на автомобиле около 5
km ( км) на скорости ниже 80 km/h (км/ч).
После того как вы проедете
около 5 km (км), остановите
автомобиль в безопасном месте
на жесткой ровной поверхности
и подсоедините компрессор.
Проверьте давление в шине.
Если давление в шинах
составляет менее 130 kPa (1,3
kgf/cm2 ( кгс/см2)): Прокол
невозможно отремонтировать.
Обратитесь к любому
официальному дилеру или в
ремонтную службу To y o t a ,
либо к другому
квалифицированному и
технически оснащенному
специалисту .
Если давление в шинах составляет 130 kPa (1,3 kgf/cm2 (кгс/см2))
или выше, но ниже, чем предписанное давление: Перейдите к
пункту .
Если давление в шинах соответствует предписанному уровню
( стр. 637): Перейдите к пункту .
Включите переключатель компрессора, чтобы накачать шину до
предписанного давления. Следует проехать на автомобиле около 5
km ( км), затем выполните пункт .
Храните компрессор в багажном отделении.
22
23
24
25
1
2
26
3
27
26
24
