2394-6. Bruke kjørestøttesystemene
OM12J68NO
4
Kjøring

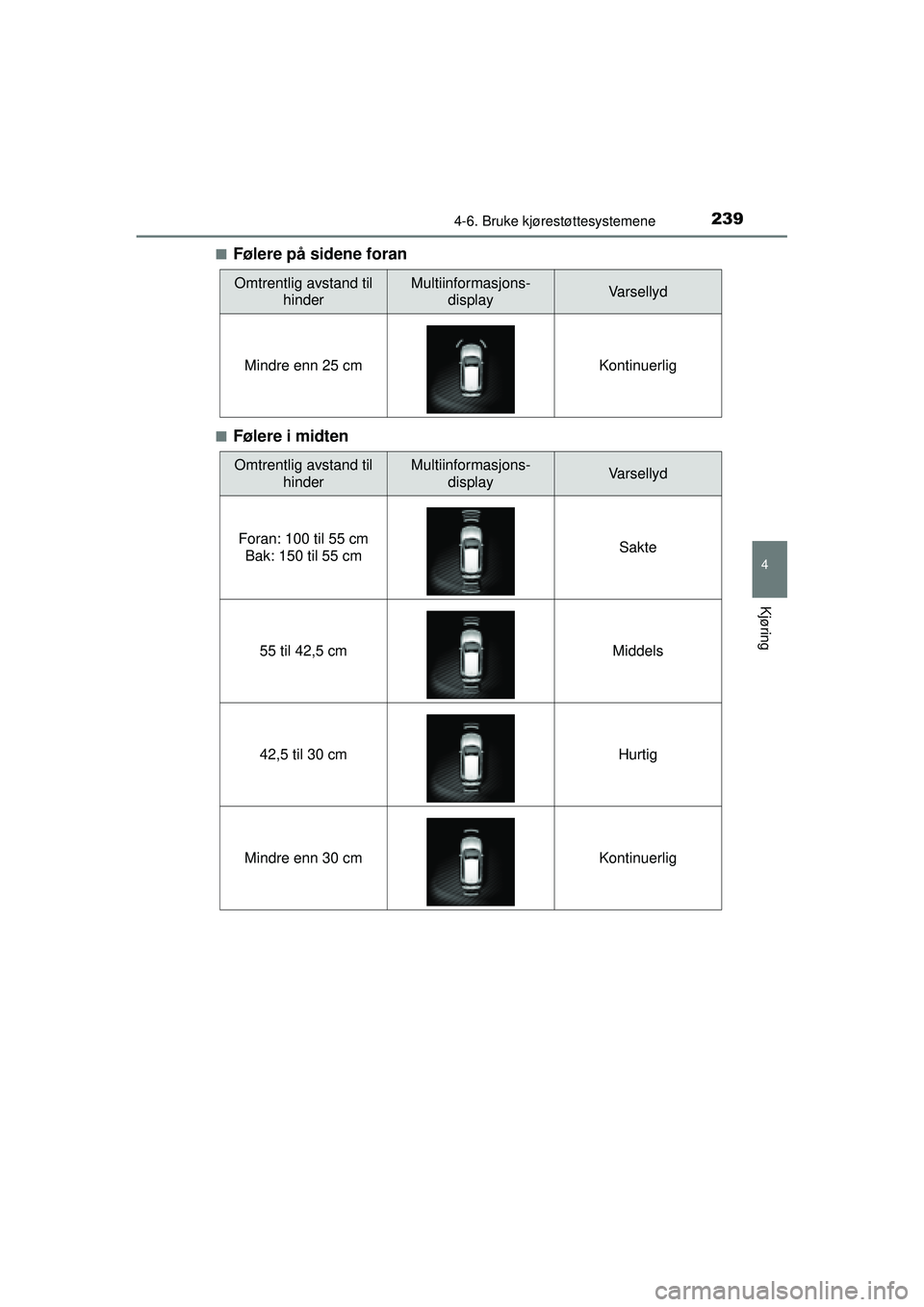

■Følere på sidene foran
■Følere i midten
Omtrentlig avstand til hinderMultiinformasjons-displayVarsellyd
Mindre enn 25 cm Kontinuerlig
Omtrentlig avstand til hinderMultiinformasjons-displayVarsellyd
Foran: 100 til 55 cm Bak: 150 til 55 cm Sakte
55 til 42,5 cm Middels
42,5 til 30 cm Hurtig
Mindre enn 30 cm Kontinuerlig
OM12J68NO.book Page 239 Friday, May 22, 2015 3:18 PM

2404-6. Bruke kjørestøttesystemene
OM12J68NO
Ca. 100 cm
Ca. 150 cm
Ca. 25 cm
Ca. 50 cm
Ca. 50 cm
Illustrasjonen viser følernes rekke-
vidde. Vær oppmerksom på at
følerne ikke kan registrere gjen-
stander som er ekstremt nær bilen.
Følernes rekkevidde kan variere
avhengig av hinderets form osv.
Følernes rekkevidde
1
2
3
4
5
OM12J68NO.book Page 240 Friday, May 22, 2015 3:18 PM

2414-6. Bruke kjørestøttesystemene
OM12J68NO
4
Kjøring

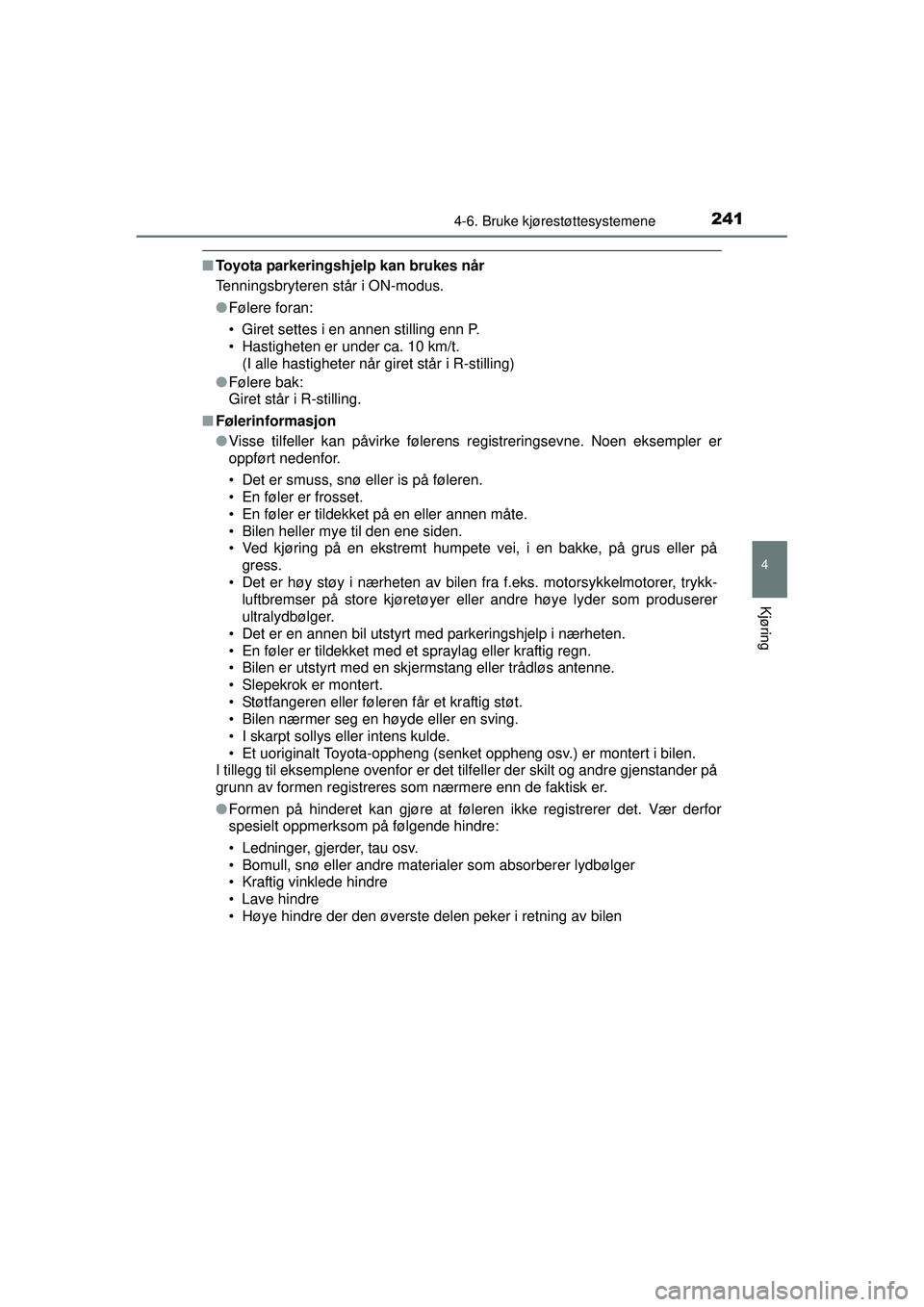

■Toyota parkeringshjelp kan brukes når
Tenningsbryteren står i ON-modus.
●Følere foran:
• Giret settes i en annen stilling enn P.
• Hastigheten er under ca. 10 km/t.
(I alle hastigheter når giret står i R-stilling)
● Følere bak:
Giret står i R-stilling.
■ Følerinformasjon
●Visse tilfeller kan påvirke følerens registreringsevne. Noen eksempler er
oppført nedenfor.
• Det er smuss, snø eller is på føleren.
• En føler er frosset.
• En føler er tildekket på en eller annen måte.
• Bilen heller mye til den ene siden.
• Ved kjøring på en ekstremt humpete vei, i en bakke, på grus eller på
gress.
• Det er høy støy i nærheten av bilen fra f.eks. motorsykkelmotorer, trykk- luftbremser på store kjøretøyer el ler andre høye lyder som produserer
ultralydbølger.
• Det er en annen bil utstyrt med parkeringshjelp i nærheten.
• En føler er tildekket med et spraylag eller kraftig regn.
• Bilen er utstyrt med en skjermstang eller trådløs antenne.
• Slepekrok er montert.
• Støtfangeren eller føleren får et kraftig støt.
• Bilen nærmer seg en høyde eller en sving.
• I skarpt sollys eller intens kulde.
• Et uoriginalt Toyota-oppheng (senket oppheng osv.) er montert i bilen.
I tillegg til eksemplene ovenfor er det tilfeller der skilt og andre gjenstander på
grunn av formen registreres som nærmere enn de faktisk er.
● Formen på hinderet kan gjøre at føleren ikke registrerer det. Vær derfor
spesielt oppmerksom på følgende hindre:
• Ledninger, gjerder, tau osv.
• Bomull, snø eller andre materialer som absorberer lydbølger
• Kraftig vinklede hindre
• Lave hindre
• Høye hindre der den øverste delen peker i retning av bilen
OM12J68NO.book Page 241 Friday, May 22, 2015 3:18 PM

2424-6. Bruke kjørestøttesystemene
OM12J68NO■

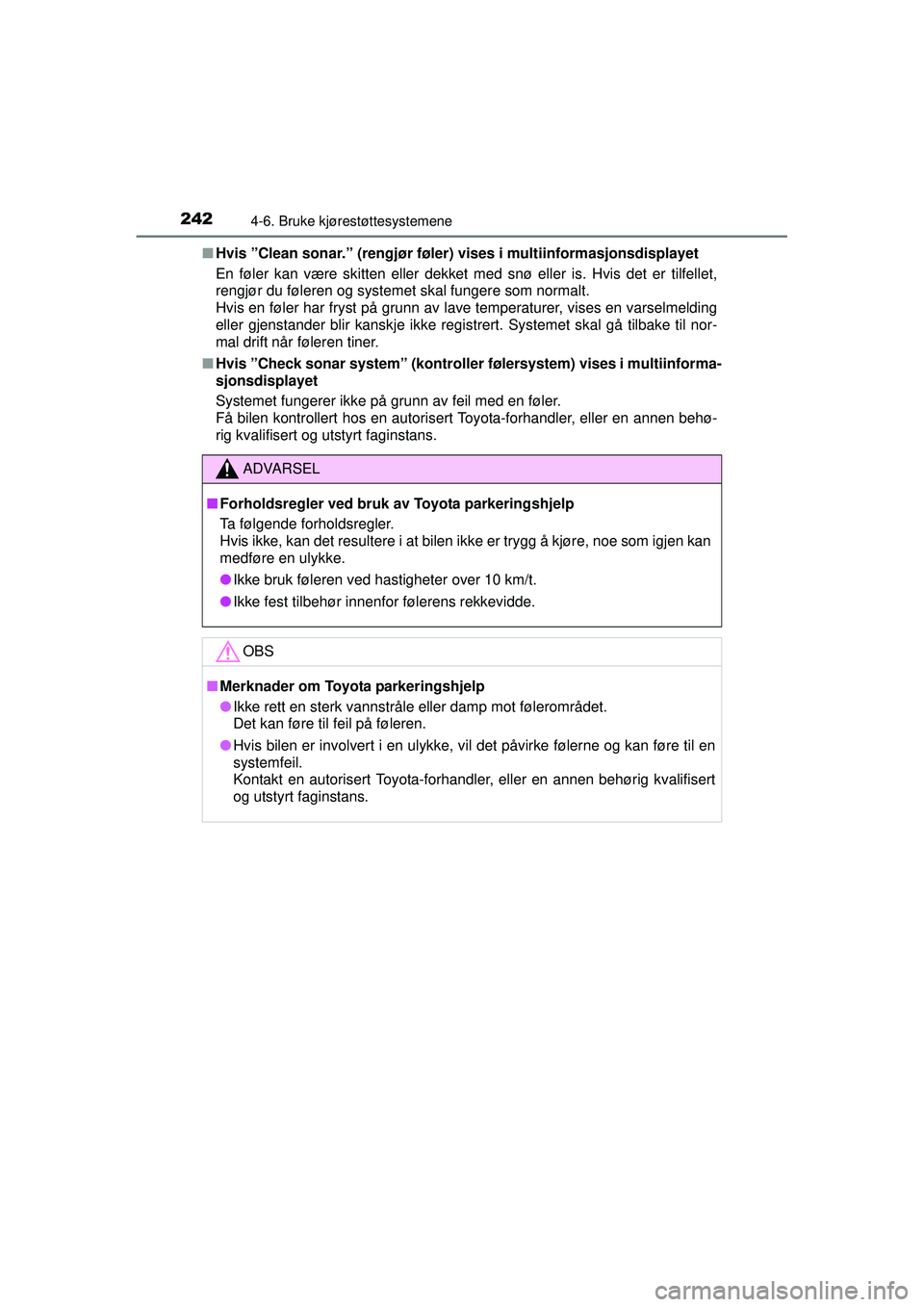

Hvis ”Clean sonar.” (rengjør føle r) vises i multiinformasjonsdisplayet
En føler kan være skitten eller dekket med snø eller is. Hvis det er tilfellet,
rengjør du føleren og systemet skal fungere som normalt.
Hvis en føler har fryst på grunn av lave temperaturer, vises en varselmelding
eller gjenstander blir kanskje ikke registrert. Systemet skal gå tilbake til nor-
mal drift når føleren tiner.
■ Hvis ”Check sonar system” (kontroller følersystem) vises i multiinforma-
sjonsdisplayet
Systemet fungerer ikke på grunn av feil med en føler.
Få bilen kontrollert hos en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
ADVARSEL
■ Forholdsregler ved bruk av Toyota parkeringshjelp
Ta følgende forholdsregler.
Hvis ikke, kan det resultere i at bilen ikke er trygg å kjøre, noe som igjen kan
medføre en ulykke.
● Ikke bruk føleren ved hastigheter over 10 km/t.
● Ikke fest tilbehør innenfor følerens rekkevidde.
OBS
■ Merknader om Toyota parkeringshjelp
● Ikke rett en sterk vannstråle eller damp mot følerområdet.
Det kan føre til feil på føleren.
● Hvis bilen er involvert i en ulykke, vil det påvirke følerne og kan føre til en
systemfeil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
OM12J68NO.book Page 242 Friday, May 22, 2015 3:18 PM

2434-6. Bruke kjørestøttesystemene
OM12J68NO
4
Kjøring
IPA-bryter
Display
Indikator

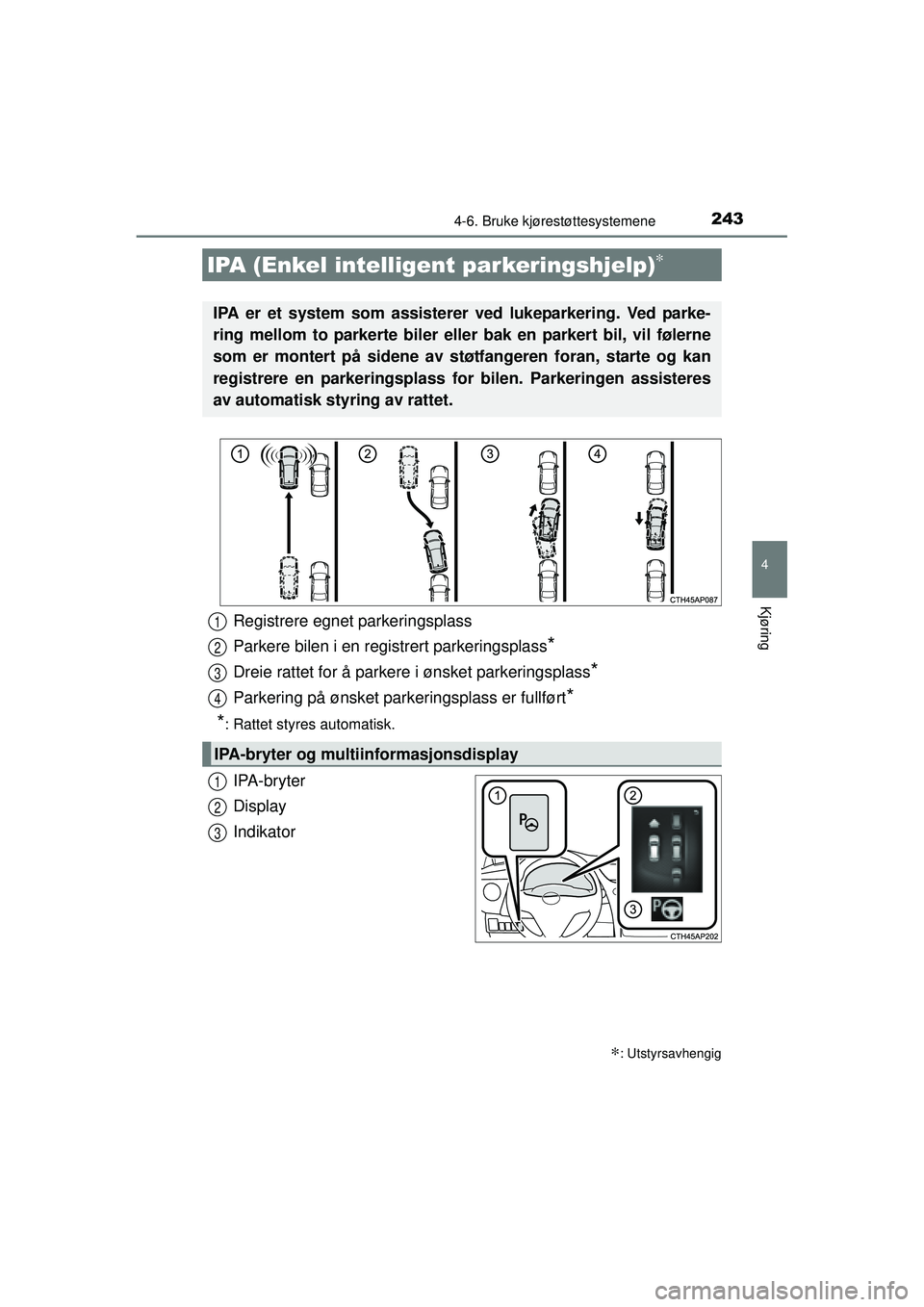

IPA (Enkel intelligent parkeringshjelp)∗
∗: Utstyrsavhengig
IPA er et system som assisterer ved lukeparkering. Ved parke-
ring mellom to parkerte biler eller bak en parkert bil, vil følerne
som er montert på sidene av støtfangeren foran, starte og kan
registrere en parkeringsplass for bilen. Parkeringen assisteres
av automatisk styring av rattet.
Registrere egnet parkeringsplass
Parkere bilen i en regi strert parkeringsplass
*
Dreie rattet for å parkere i ønsket parkeringsplass*
Parkering på ønsket park eringsplass er fullført*
*
: Rattet styres automatisk.
IPA-bryter og multiinformasjonsdisplay
1
2
3
4
1
2
3
OM12J68NO.book Page 243 Friday, May 22, 2015 3:18 PM

2444-6. Bruke kjørestøttesystemene
OM12J68NO

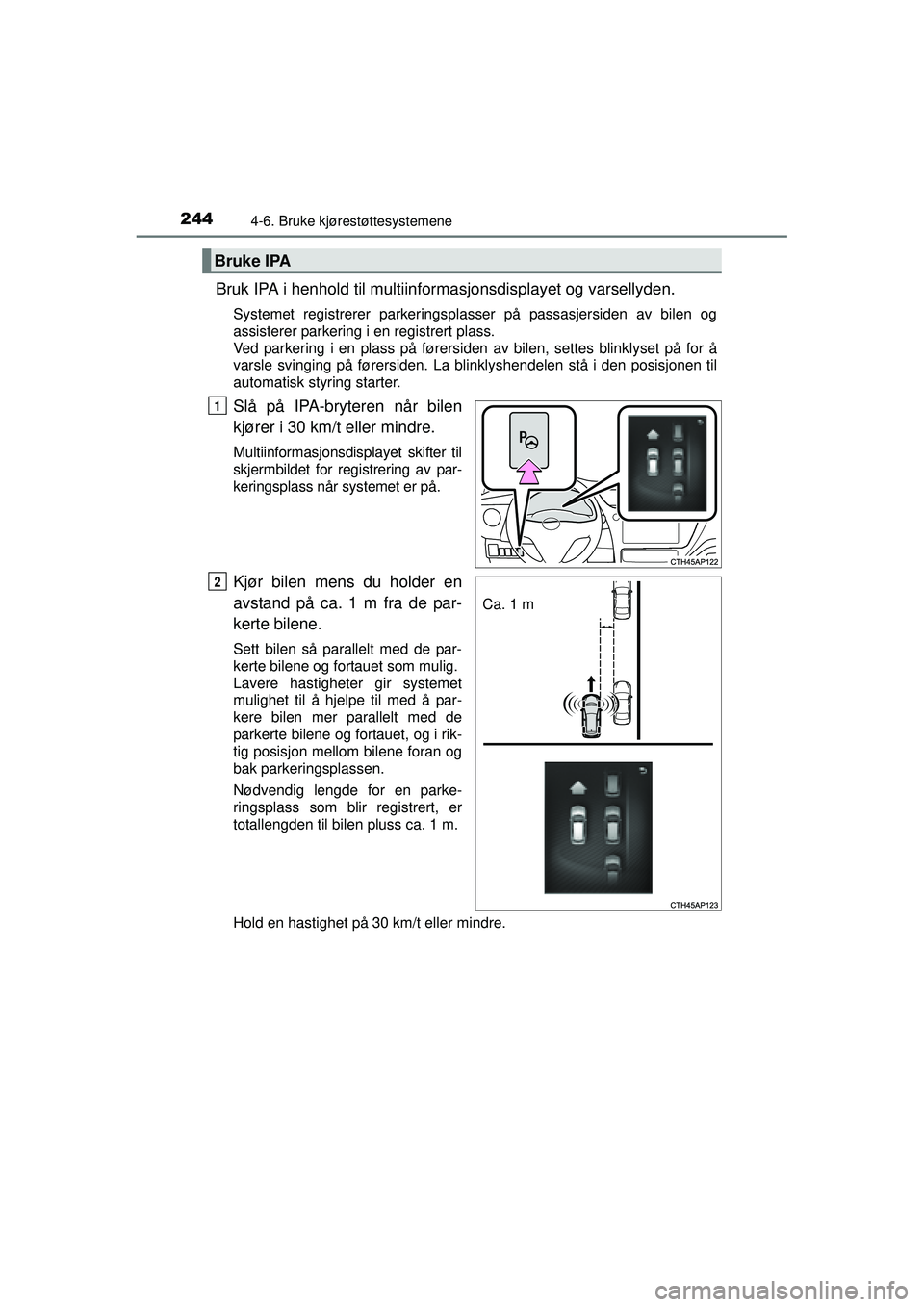

Bruk IPA i henhold til multiinformasjonsdisplayet og varsellyden.
Systemet registrerer parkeringsplasser på passasjersiden av bilen og
assisterer parkering i en registrert plass.
Ved parkering i en plass på førersiden av bilen, settes blinklyset på for å
varsle svinging på førersiden. La blinklyshendelen stå i den posisjonen til
automatisk styring starter.
Slå på IPA-bryteren når bilen
kjører i 30 km/t eller mindre.
Multiinformasjonsdisplayet skifter til
skjermbildet for registrering av par-
keringsplass når systemet er på.
Kjør bilen mens du holder en
avstand på ca. 1 m fra de par-
kerte bilene.
Sett bilen så parallelt med de par-
kerte bilene og fortauet som mulig.
Lavere hastigheter gir systemet
mulighet til å hjelpe til med å par-
kere bilen mer parallelt med de
parkerte bilene og fortauet, og i rik-
tig posisjon mellom bilene foran og
bak parkeringsplassen.
Nødvendig lengde for en parke-
ringsplass som blir registrert, er
totallengden til bilen pluss ca. 1 m.
Hold en hastighet på 30 km/t eller mindre.
Bruke IPA
1
Ca. 1 m
2
OM12J68NO.book Page 244 Friday, May 22, 2015 3:18 PM

2454-6. Bruke kjørestøttesystemene
OM12J68NO
4
Kjøring

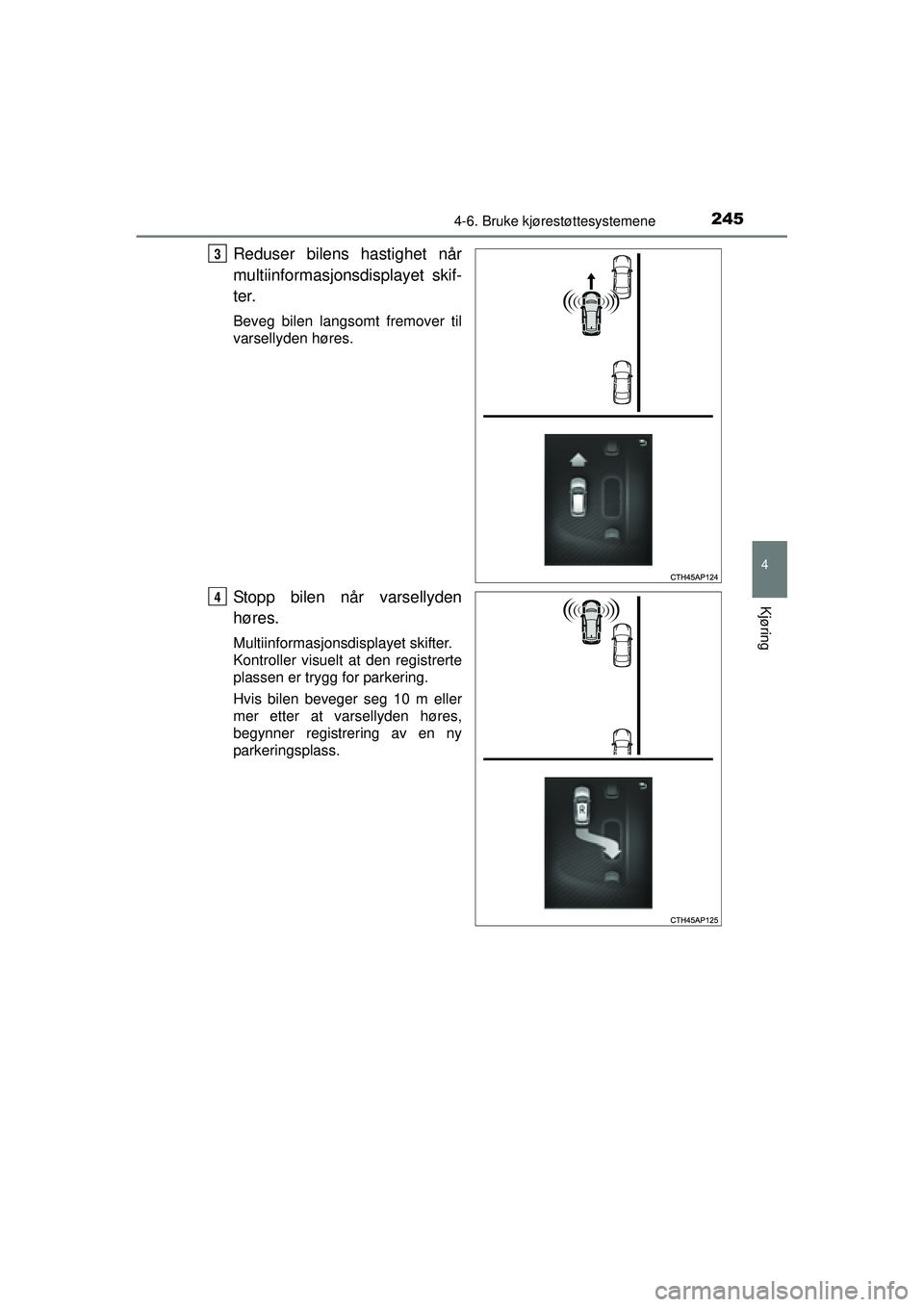

Reduser bilens hastighet når
multiinformasjonsdisplayet skif-
ter.
Beveg bilen langsomt fremover til
varsellyden høres.
Stopp bilen når varsellyden
høres.
Multiinformasjonsdisplayet skifter.
Kontroller visuelt at den registrerte
plassen er trygg for parkering.
Hvis bilen beveger seg 10 m eller
mer etter at varsellyden høres,
begynner registrering av en ny
parkeringsplass.
3
4
OM12J68NO.book Page 245 Friday, May 22, 2015 3:18 PM

2464-6. Bruke kjørestøttesystemene
OM12J68NO

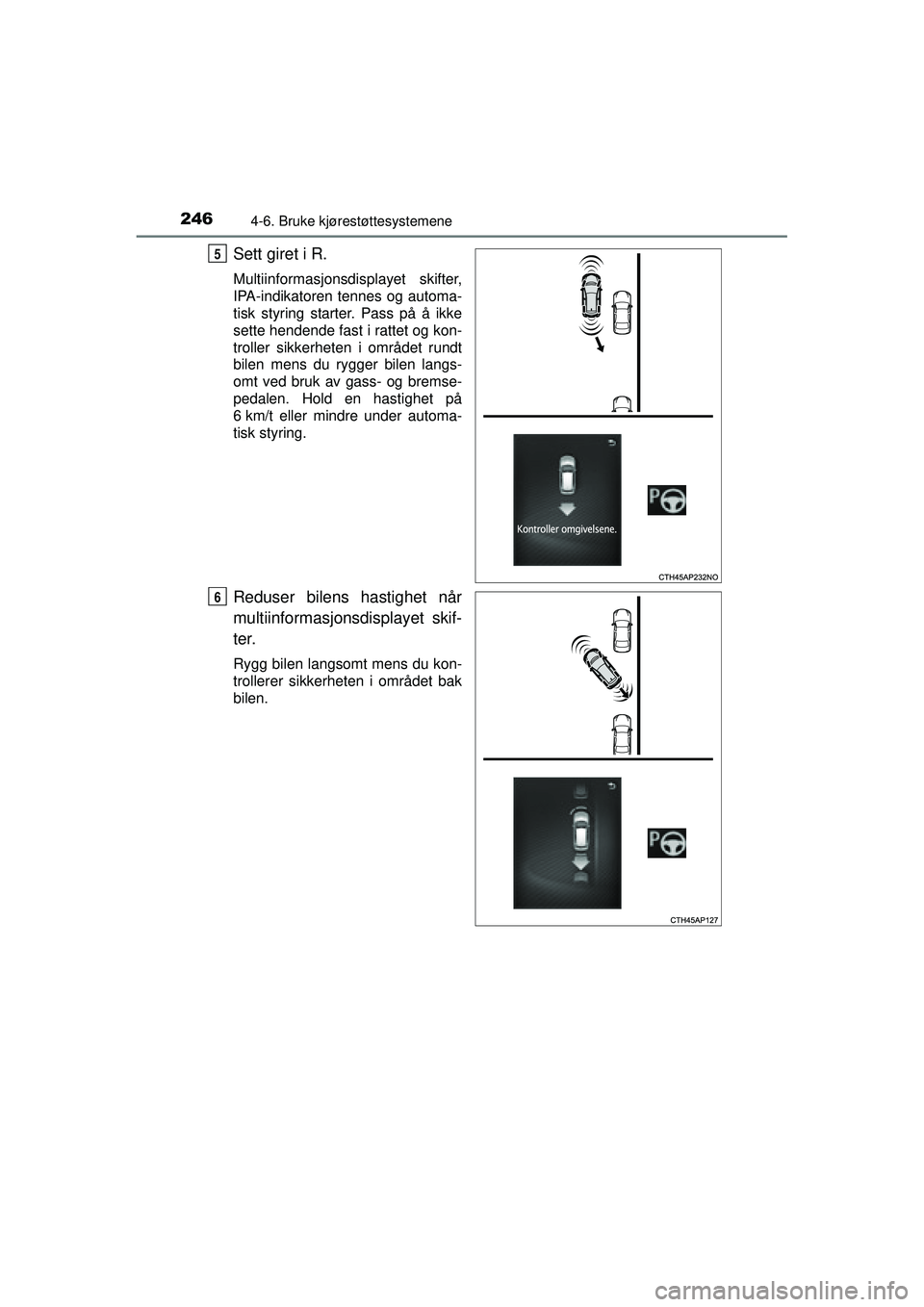

Sett giret i R.
Multiinformasjonsdisplayet skifter,
IPA-indikatoren tennes og automa-
tisk styring starter. Pass på å ikke
sette hendende fast i rattet og kon-
troller sikkerheten i området rundt
bilen mens du rygger bilen langs-
omt ved bruk av gass- og bremse-
pedalen. Hold en hastighet på
6 km/t eller mindre under automa-
tisk styring.
Reduser bilens hastighet når
multiinformasjonsdisplayet skif-
ter.
Rygg bilen langsomt mens du kon-
trollerer sikkerheten i området bak
bilen.
5
6
OM12J68NO.book Page 246 Friday, May 22, 2015 3:18 PM

2474-6. Bruke kjørestøttesystemene
OM12J68NO
4
Kjøring

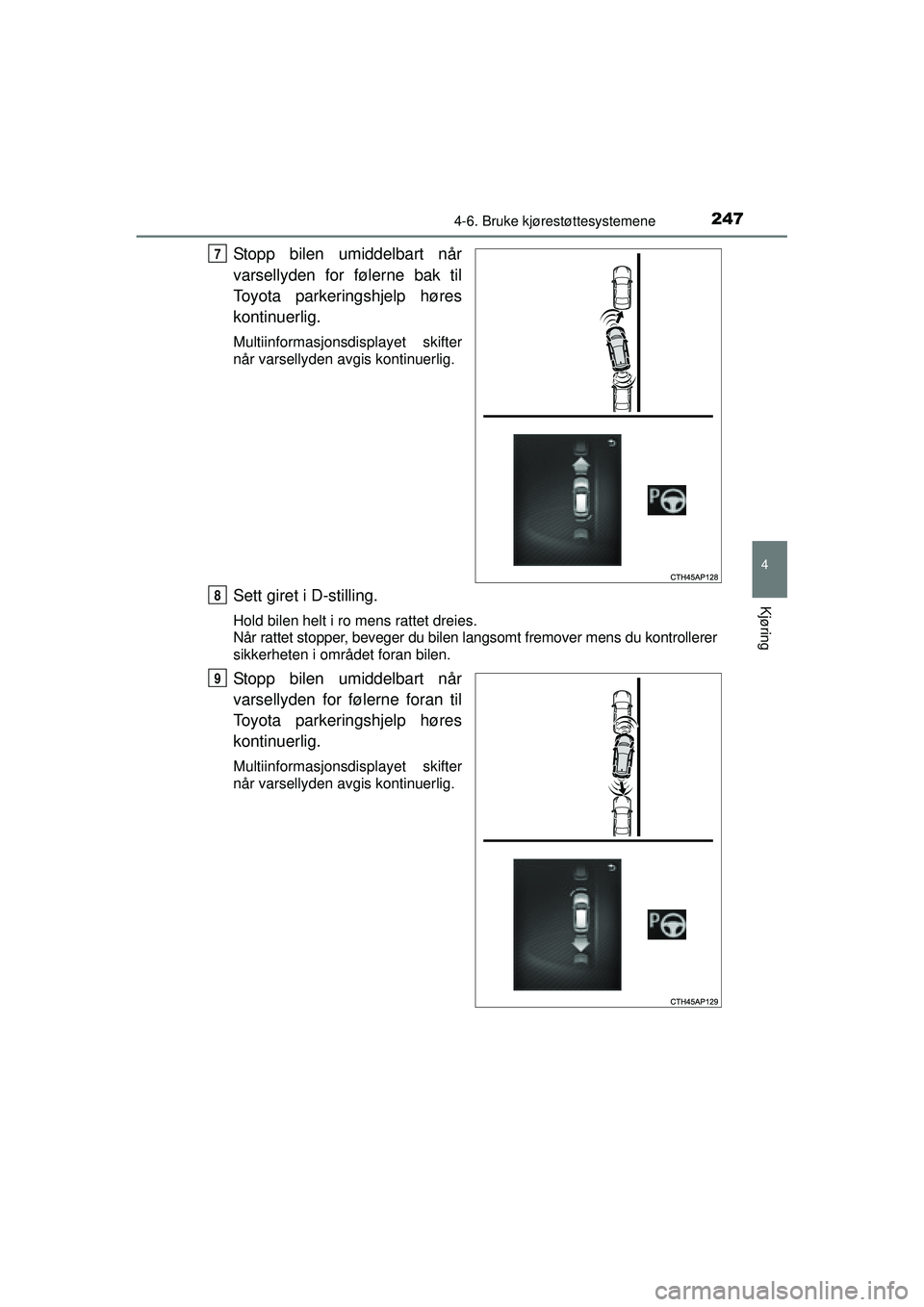

Stopp bilen umiddelbart når
varsellyden for følerne bak til
Toyota parkeringshjelp høres
kontinuerlig.
Multiinformasjonsdisplayet skifter
når varsellyden avgis kontinuerlig.
Sett giret i D-stilling.
Hold bilen helt i ro mens rattet dreies.
Når rattet stopper, beveger du bilen langsomt fremover mens du kontrollerer
sikkerheten i området foran bilen.
Stopp bilen umiddelbart når
varsellyden for følerne foran til
Toyota parkeringshjelp høres
kontinuerlig.
Multiinformasjonsdisplayet skifter
når varsellyden avgis kontinuerlig.
7
8
9
OM12J68NO.book Page 247 Friday, May 22, 2015 3:18 PM

2484-6. Bruke kjørestøttesystemene
OM12J68NO

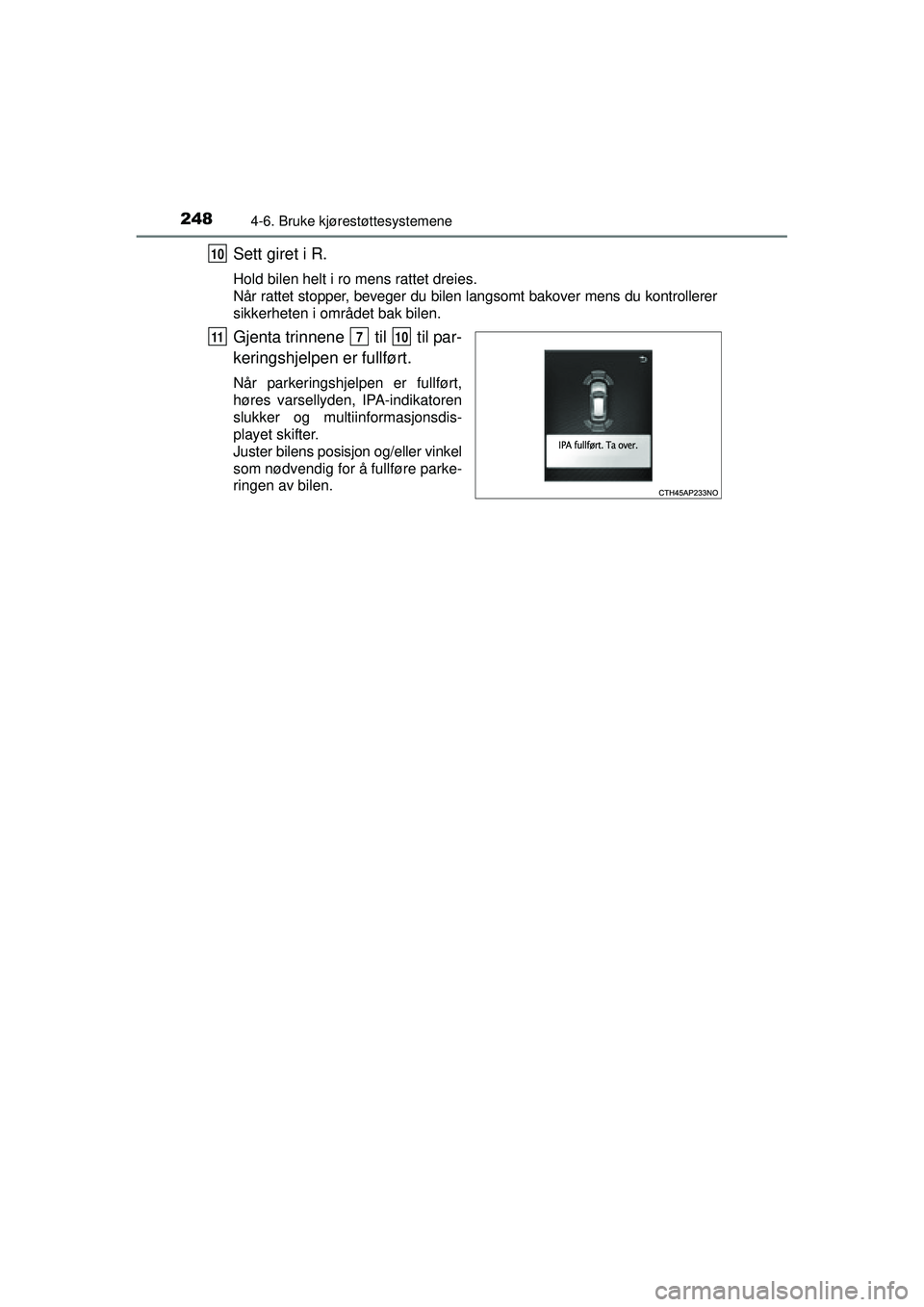

Sett giret i R.
Hold bilen helt i ro mens rattet dreies.
Når rattet stopper, beveger du bilen langsomt bakover mens du kontrollerer
sikkerheten i området bak bilen.
Gjenta trinnene til til par-
keringshjelpen er fullført.
Når parkeringshjelpen er fullført,
høres varsellyden, IPA-indikatoren
slukker og multiinformasjonsdis-
playet skifter.
Juster bilens posisjon og/eller vinkel
som nødvendig for å fullføre parke-
ringen av bilen.
10
11710
