691-2. Hybridsystem
1
Sikkerhet
OM12J68NO

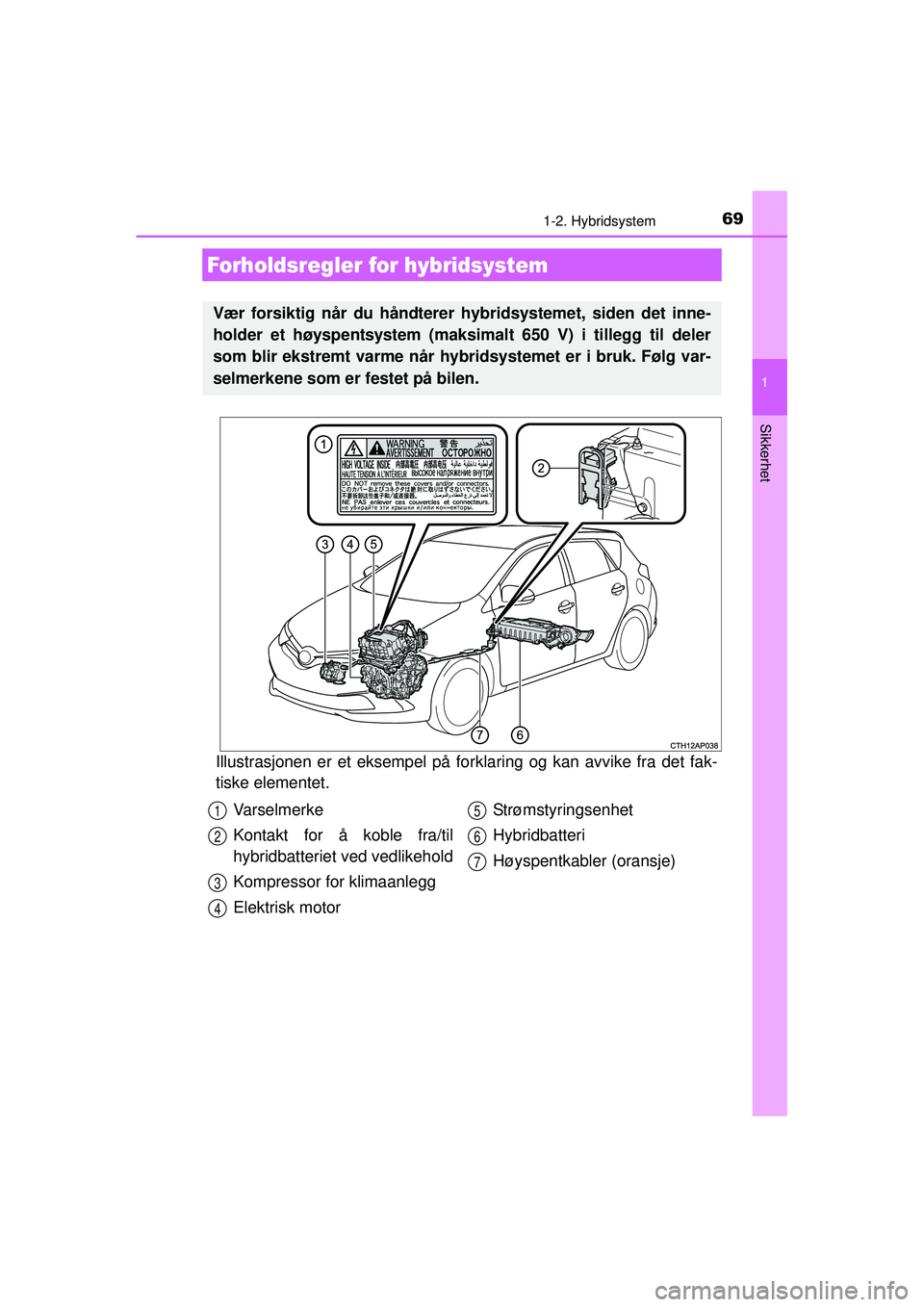

Illustrasjonen er et eksempel på forklaring og kan avvike fra det fak-
tiske elementet.
Forholdsregler for hybridsystem
Vær forsiktig når du håndterer hy bridsystemet, siden det inne-
holder et høyspentsystem (maksimalt 650 V) i tillegg til deler
som blir ekstremt varme når hybridsystemet er i bruk. Følg var-
selmerkene som er festet på bilen.
Varselmerke
Kontakt for å koble fra/til
hybridbatteriet ved vedlikehold
Kompressor for klimaanlegg
Elektrisk motor Strømstyringsenhet
Hybridbatteri
Høyspentkabler (oransje)1
2
3
4
5
6
7
OM12J68NO.book Page 69 Friday, May 22, 2015 3:18 PM

701-2. Hybridsystem
OM12J68NO
Det er en ventil for luftinntak på
siden av den nedre delen av ven-
stre baksete for å kjøle ned
hybridbatteriet. Hvis ventilen blir
blokkert, kan hybridbatteriet over-
opphetes, noe som fører til at
hybridbatteriets ytelse reduseres.
Nødstoppfunksjonen blokkerer for høyspenning og stopper drivstoff-
pumpen for å redusere fa ren for strøm- og drivstofflekkasje når kolli-
sjonsføleren registrerer et samm enstøt. Hvis nødstoppfunksjonen
aktiveres, kan ikke bilen startes. Kontakt en autorisert Toyota-forhand-
ler, eller en annen behørig kvalifisert og utstyrt faginstans for å starte
hybridsystemet igjen.
En melding vises automatisk når en fe il oppstår i hybridsystemet eller
en feilaktig operasjon er forsøkt utført.
Hvis en varselmelding vises i multi-
informasjonsdisplayet, så les mel-
dingen og følg instruksjonene.
( → S. 440)
Luftinntaksventil for hybridbatteri
Nødstopp av systemet
Hybridvarselmelding
OM12J68NO.book Page 70 Friday, May 22, 2015 3:18 PM

711-2. Hybridsystem
1
Sikkerhet
OM12J68NO

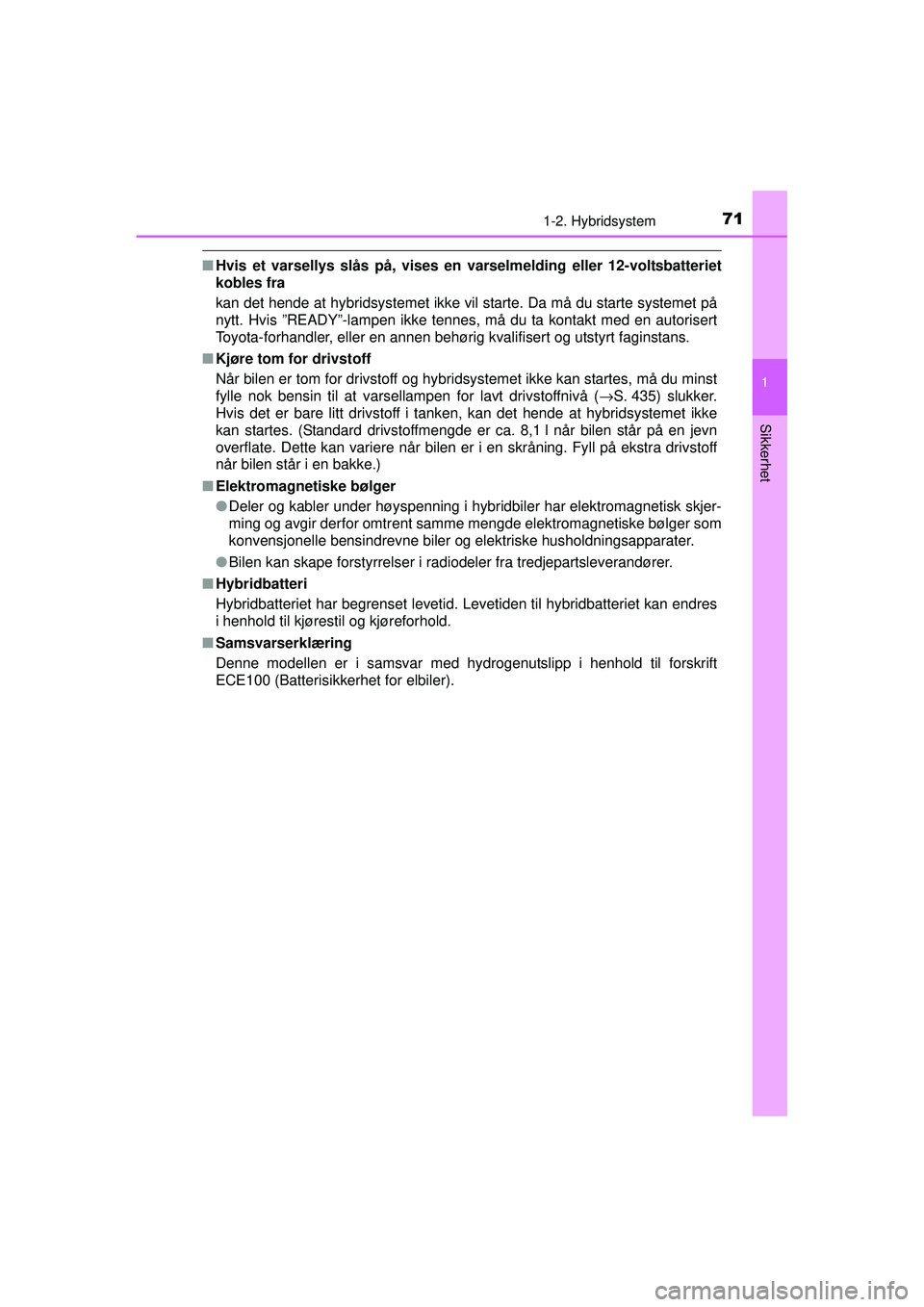

■Hvis et varsellys slås på, vises en varselmelding eller 12-voltsbatteriet
kobles fra
kan det hende at hybridsystemet ikke vil starte. Da må du starte systemet på
nytt. Hvis ”READY”-lampen ikke tennes , må du ta kontakt med en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
■ Kjøre tom for drivstoff
Når bilen er tom for drivstoff og hybridsystemet ikke kan startes, må du minst
fylle nok bensin til at varsellampen for lavt drivstoffnivå ( →S. 435) slukker.
Hvis det er bare litt drivstoff i tanken, kan det hende at hybridsystemet ikke
kan startes. (Standard drivstoffmengde er ca. 8,1 l når bilen står på en jevn
overflate. Dette kan variere når bilen er i en skråning. Fyll på ekstra drivstoff
når bilen står i en bakke.)
■ Elektromagnetiske bølger
●Deler og kabler under høyspenning i hybr idbiler har elektromagnetisk skjer-
ming og avgir derfor omtrent samme mengde elektromagnetiske bølger som
konvensjonelle bensindrevne biler og elektriske husholdningsapparater.
● Bilen kan skape forstyrrelser i radi odeler fra tredjepartsleverandører.
■ Hybridbatteri
Hybridbatteriet har begrenset levetid. Levetiden til hybridbatteriet kan endres
i henhold til kjørestil og kjøreforhold.
■ Samsvarserklæring
Denne modellen er i samsvar med hydrogenutslipp i henhold til forskrift
ECE100 (Batterisikkerhet for elbiler).
OM12J68NO.book Page 71 Friday, May 22, 2015 3:18 PM

721-2. Hybridsystem
OM12J68NO

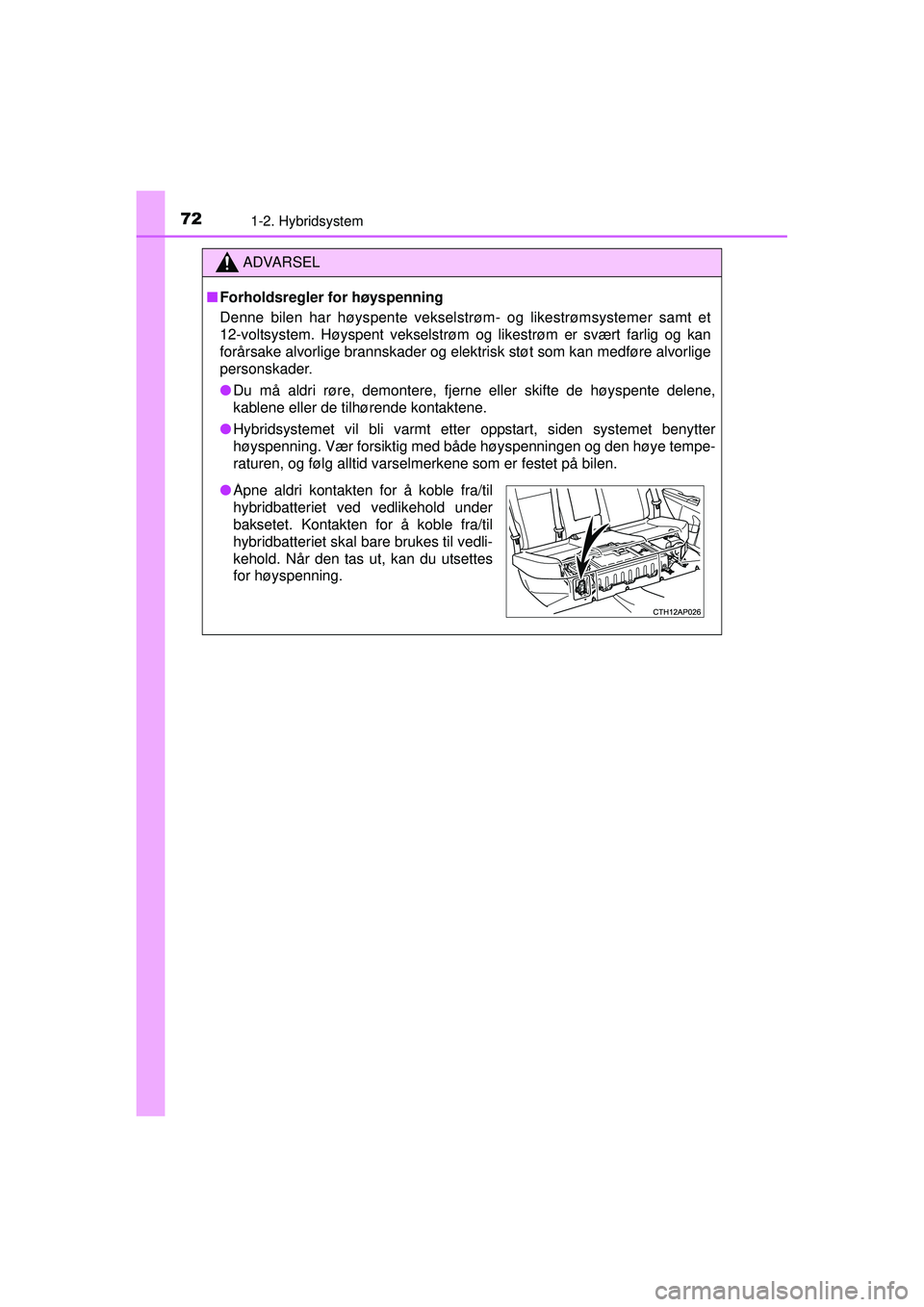

ADVARSEL
■ Forholdsregler for høyspenning
Denne bilen har høyspente vekselstrøm- og likestrømsystemer samt et
12-voltsystem. Høyspent vekselstrøm og likestrøm er svært farlig og kan
forårsake alvorlige brannskader og elektrisk støt som kan medføre alvorlige
personskader.
● Du må aldri røre, demontere, fjerne eller skifte de høyspente delene,
kablene eller de tilhørende kontaktene.
● Hybridsystemet vil bli varmt etter oppstart, siden systemet benytter
høyspenning. Vær forsiktig med både høyspenningen og den høye tempe-
raturen, og følg alltid varselmerkene som er festet på bilen.
●Åpne aldri kontakten for å koble fra/til
hybridbatteriet ved vedlikehold under
baksetet. Kontakten for å koble fra/til
hybridbatteriet skal bare brukes til vedli-
kehold. Når den tas ut, kan du utsettes
for høyspenning.
OM12J68NO.book Page 72 Friday, May 22, 2015 3:18 PM

731-2. Hybridsystem
1
Sikkerhet
OM12J68NO

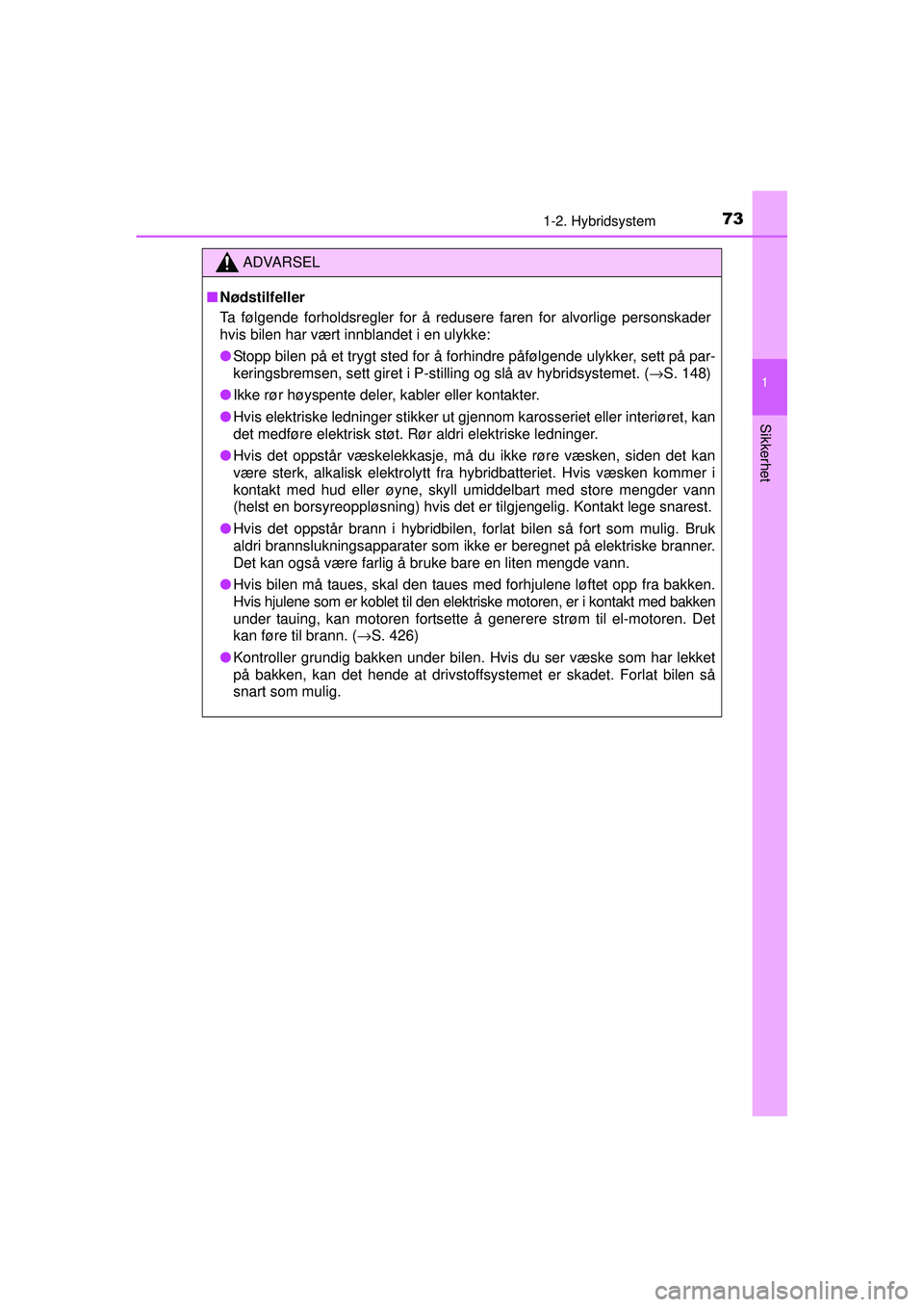

ADVARSEL
■ Nødstilfeller
Ta følgende forholdsregler for å redusere faren for alvorlige personskader
hvis bilen har vært innblandet i en ulykke:
● Stopp bilen på et trygt sted for å forhindre påfølgende ulykker, sett på par-
keringsbremsen, sett giret i P-st illing og slå av hybridsystemet. ( →S. 148)
● Ikke rør høyspente deler, kabler eller kontakter.
● Hvis elektriske ledninger stikker ut gjennom karosseriet eller interiøret, kan
det medføre elektrisk støt. Rør aldri elektriske ledninger.
● Hvis det oppstår væskelekkasje, må du ikke røre væsken, siden det kan
være sterk, alkalisk elektrolytt fra hybridbatteriet. Hvis væsken kommer i
kontakt med hud eller øyne, skyll umiddelbart med store mengder vann
(helst en borsyreoppløsning) hvis det er tilgjengelig. Kontakt lege snarest.
● Hvis det oppstår brann i hybridbilen, forlat bilen så fort som mulig. Bruk
aldri brannslukningsapparater som ikke er beregnet på elektriske branner.
Det kan også være farlig å bruke bare en liten mengde vann.
● Hvis bilen må taues, skal den taues med forhjulene løftet opp fra bakken.
Hvis hjulene som er koblet til den elektriske motoren, er i kontakt med bakken
under tauing, kan motoren fortsette å generere strøm til el-motoren. Det
kan føre til brann. ( →S. 426)
● Kontroller grundig bakken under bilen. Hvis du ser væske som har lekket
på bakken, kan det hende at drivstoffsystemet er skadet. Forlat bilen så
snart som mulig.
OM12J68NO.book Page 73 Friday, May 22, 2015 3:18 PM

741-2. Hybridsystem
OM12J68NO

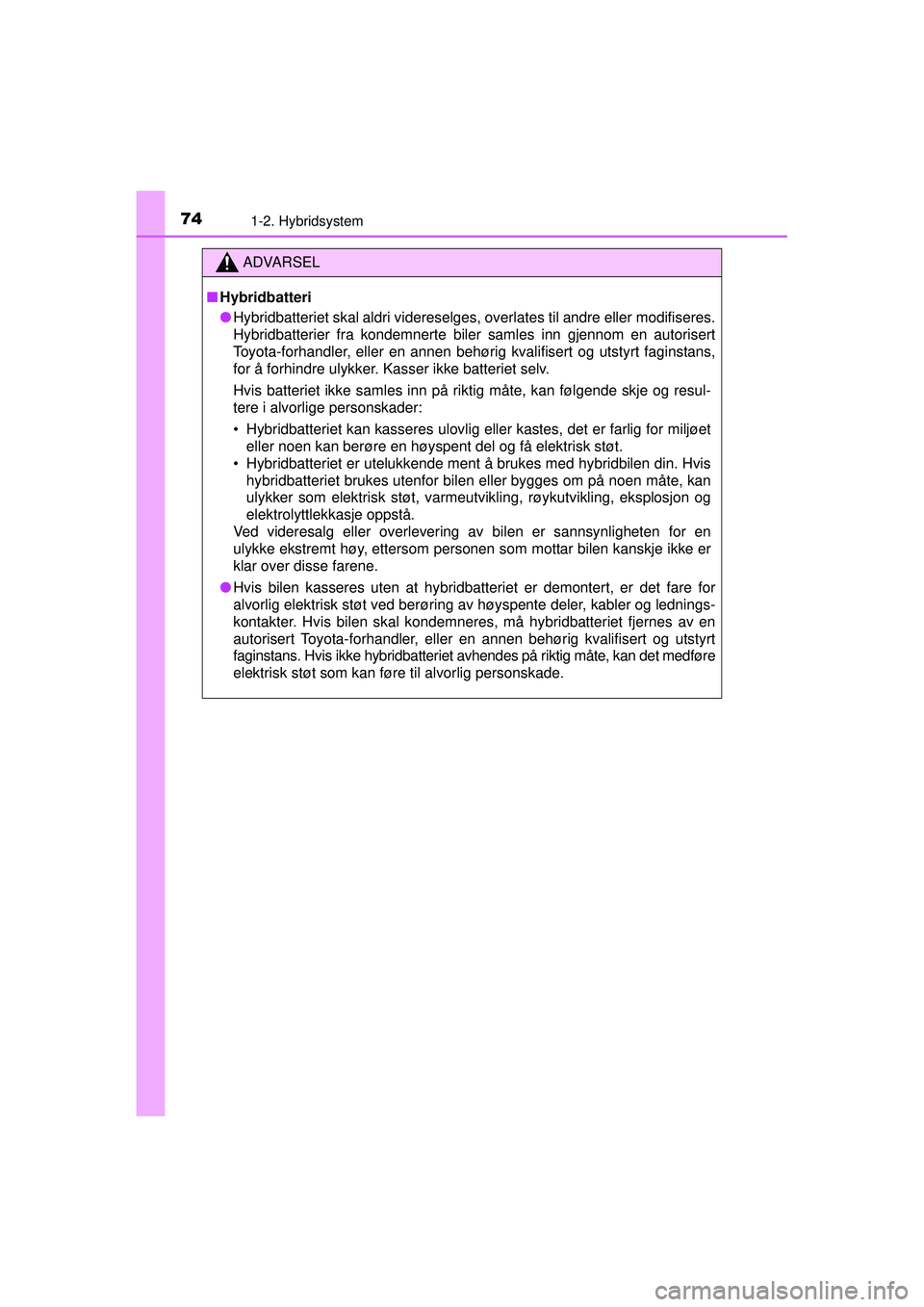

ADVARSEL
■ Hybridbatteri
● Hybridbatteriet skal aldri videreselges, overlates til andre eller modifiseres.
Hybridbatterier fra kondemnerte biler samles inn gjennom en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans,
for å forhindre ulykker. Kasser ikke batteriet selv.
Hvis batteriet ikke samles inn på riktig måte, kan følgende skje og resul-
tere i alvorlige personskader:
• Hybridbatteriet kan kasseres ulovlig eller kastes, det er farlig for miljøet
eller noen kan berøre en høyspent del og få elektrisk støt.
• Hybridbatteriet er utelukkende ment å brukes med hybridbilen din. Hvis
hybridbatteriet brukes utenfor bilen eller bygges om på noen måte, kan
ulykker som elektrisk støt, varmeutvikling, røykutvikling, eksplosjon og
elektrolyttlekkasje oppstå.
Ved videresalg eller overlevering av bilen er sannsynligheten for en
ulykke ekstremt høy, ettersom personen som mottar bilen kanskje ikke er
klar over disse farene.
● Hvis bilen kasseres uten at hybridbatteriet er demontert, er det fare for
alvorlig elektrisk støt ved berøring av høyspente deler, kabler og lednings-
kontakter. Hvis bilen skal kondemneres, må hybridbatteriet fjernes av en
autorisert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans. Hvis ikke hybridbatteriet avhendes på riktig måte, kan det medføre
elektrisk støt som kan føre til alvorlig personskade.
OM12J68NO.book Page 74 Friday, May 22, 2015 3:18 PM

751-2. Hybridsystem
1
Sikkerhet

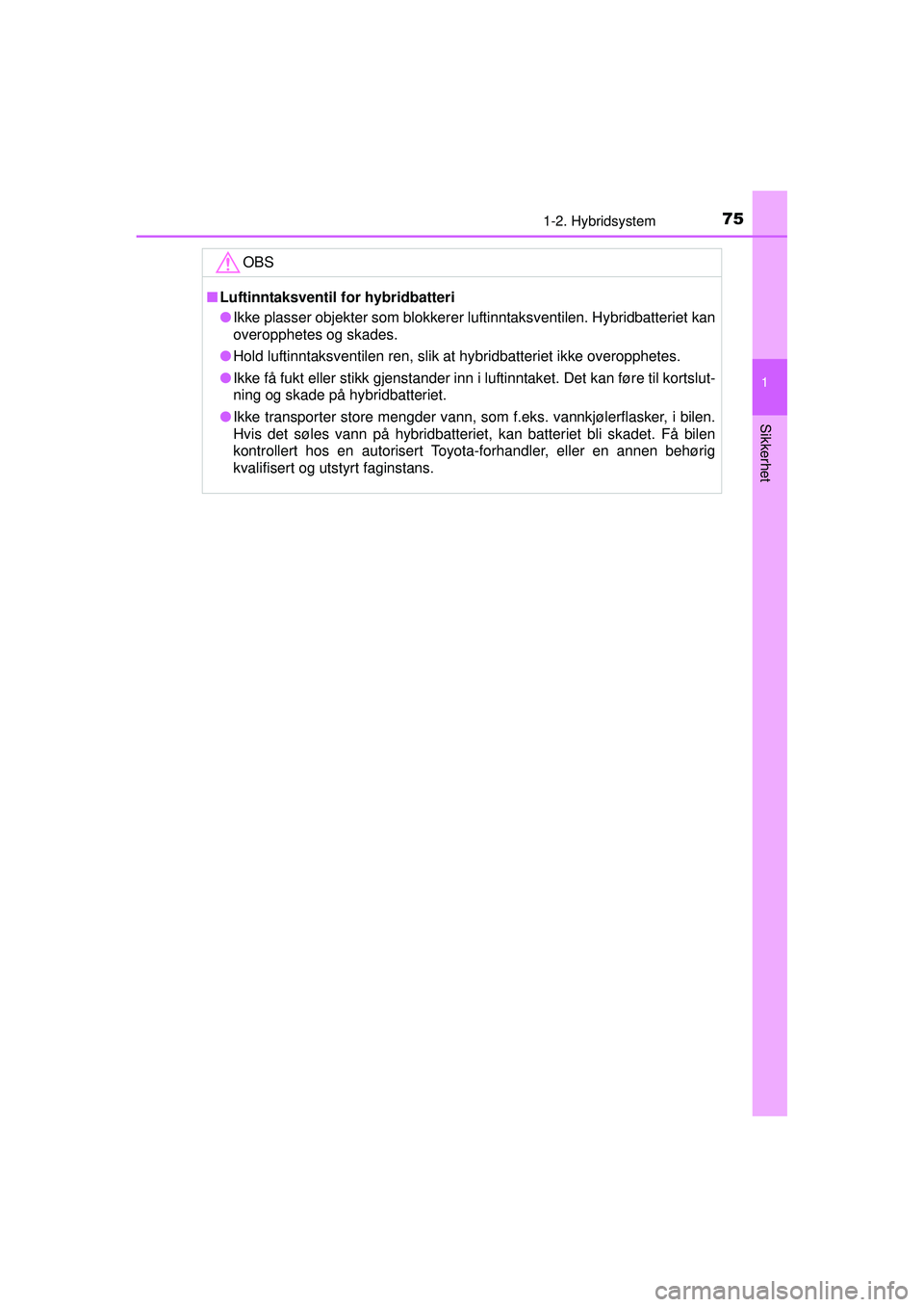

OM12J68NOOBS
■
Luftinntaksventil for hybridbatteri
● Ikke plasser objekter som blokkerer luftinntaksventilen. Hybridbatteriet kan
overopphetes og skades.
● Hold luftinntaksventilen ren, slik at hybridbatteriet ikke overopphetes.
● Ikke få fukt eller stikk gjenstander inn i luftinntaket. Det kan føre til kortslut-
ning og skade på hybridbatteriet.
● Ikke transporter store mengder vann, som f.eks. vannkjølerflasker, i bilen.
Hvis det søles vann på hybridbatteriet, kan batteriet bli skadet. \
Få bilen
kontrollert hos en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
OM12J68NO.book Page 75 Friday, May 22, 2015 3:18 PM

76
OM12J68NO

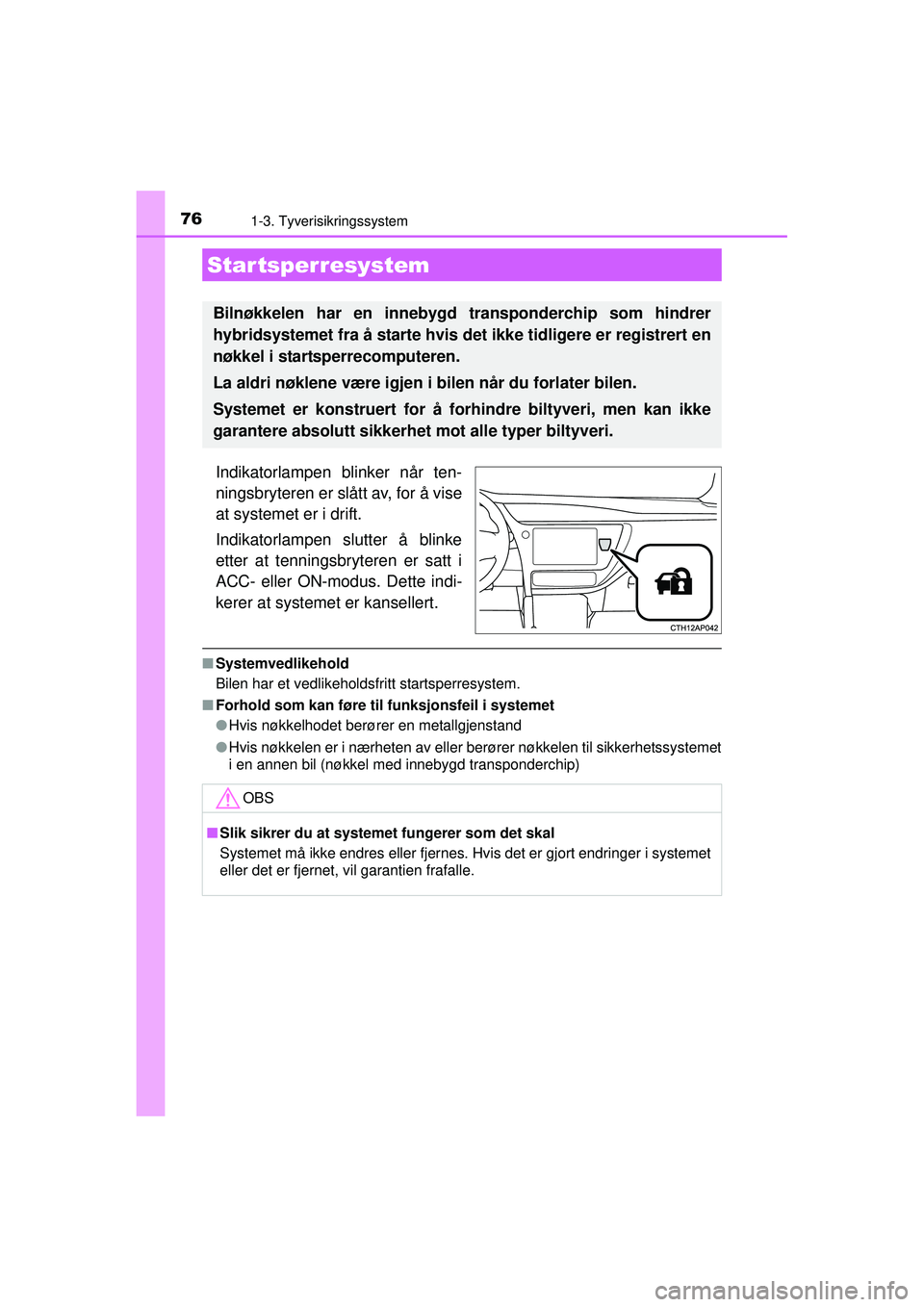

1-3. Tyverisikringssystem
Indikatorlampen blinker når ten-
ningsbryteren er slått av, for å vise
at systemet er i drift.
Indikatorlampen slutter å blinke
etter at tenningsbryteren er satt i
ACC- eller ON-modus. Dette indi-
kerer at systemet er kansellert.
■Systemvedlikehold
Bilen har et vedlikeholdsfritt startsperresystem.
■ Forhold som kan føre til funksjonsfeil i systemet
●Hvis nøkkelhodet berører en metallgjenstand
● Hvis nøkkelen er i nærheten av eller berører nøkkelen til sikkerhetssystemet
i en annen bil (nøkkel med innebygd transponderchip)
Startsperresystem
Bilnøkkelen har en inneby gd transponderchip som hindrer
hybridsystemet fra å starte hvis det ikke tidligere er registrert en
nøkkel i startsperrecomputeren.
La aldri nøklene være igjen i bilen når du forlater bilen.
Systemet er konstruert for å forhindre biltyveri, men kan ikke
garantere absolutt sikkerhet mot alle typer biltyveri.
OBS
■ Slik sikrer du at syst emet fungerer som det skal
Systemet må ikke endres eller fjernes. Hvis det er gjort endringer i systemet
eller det er fjernet, vil garantien frafalle.
OM12J68NO.book Page 76 Friday, May 22, 2015 3:18 PM

771-3. Tyverisikringssystem
1
Sikkerhet
OM12J68NO
Alarmen avgir lys og lyd for å varsle om innbrudd.
Alarmen utløses i situasjonene angitt nedenfor når den er aktivert:
●En låst dør er låst opp på annen måte enn ved å bruke inngangs-
funksjonen eller den trådløse fjernkontrollen. (Dørene låses auto-
matisk igjen.)
● Panseret åpnes.
● Innbruddssensoren registrerer at noe beveger seg inne i bilen. (En
inntrenger kommer inn i bilen.)
● Vinduet i bakluken blir banket på eller knuses.
Lukk dørene og panseret, og lås alle
dørene med inngangsfunksjonen
eller fjernkontrollen. Systemet akti-
veres automatisk etter 30 sekunder.
Indikatorlampen går fra konstant
lys til blinkende lys når systemet
aktiveres.
Alar m∗
∗: Utstyrsavhengig
Alarmen
Aktivere alarmsystemet
OM12J68NO.book Page 77 Friday, May 22, 2015 3:18 PM

781-3. Tyverisikringssystem
OM12J68NO
Gjør ett av følgende tiltak for å deaktivere eller stanse alarmen:
●Lås opp dørene med inngangsfunksjonen eller den trådløse fjern-
kontrollen.
● Start hybridsystemet. (Alarmen deaktiveres eller stoppes etter noen
sekunder.)
■Systemvedlikehold
Bilen har et vedlikeholdsfritt alarmsystem.
■ Kontrollpunkter før bilen låses
For å forhindre utilsiktet utløsing av alarmen og tyveri av bilen bør du kontrollere
følgende:
●Ingen befinner seg inne i bilen.
● At vinduene er lukket før alarmen aktiveres.
● Det ligger ikke igjen verdifulle gjenstander eller andre personlige ting i bilen.
Deaktivere eller stoppe alarmen
