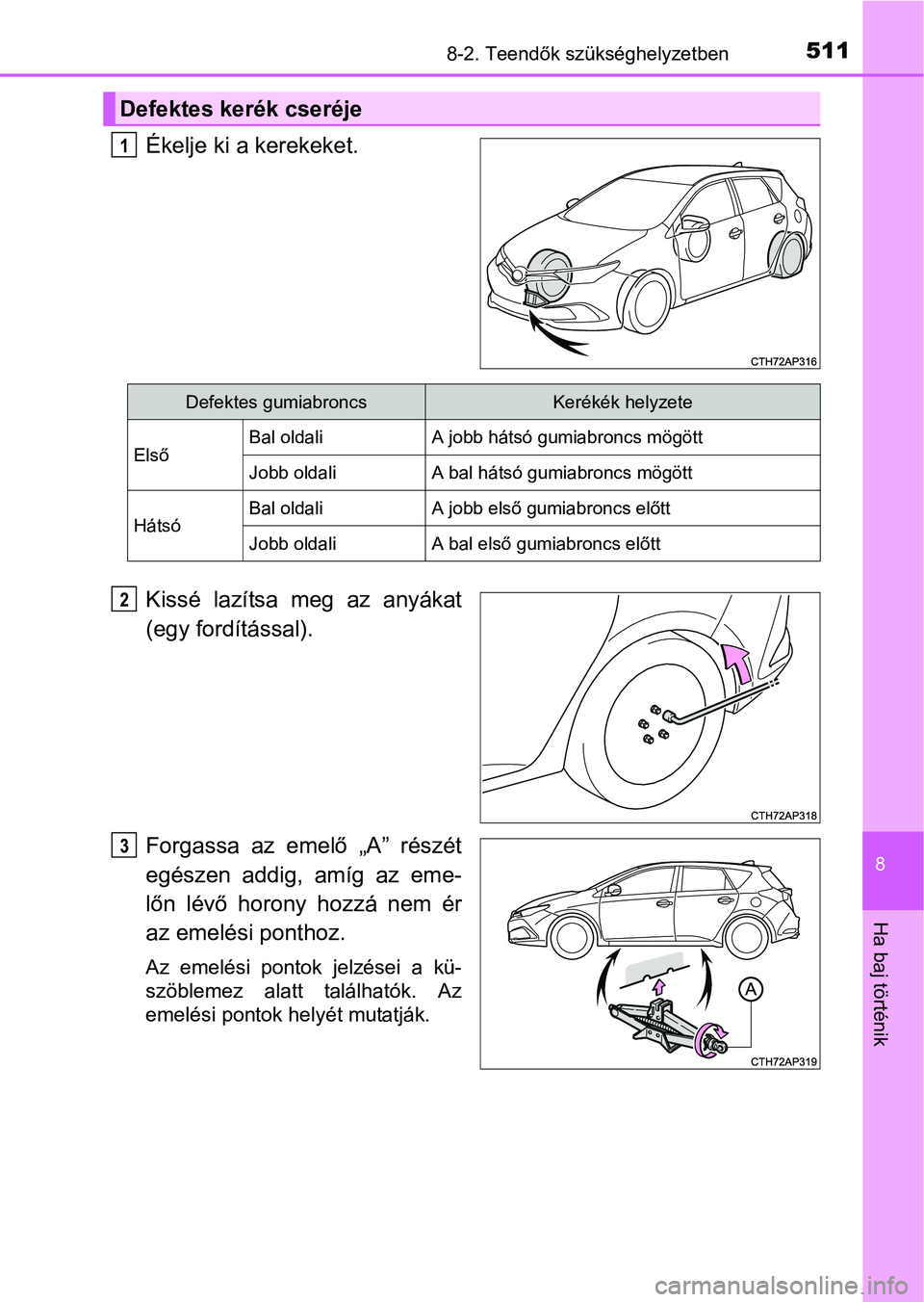

5118-2. Teendők szükséghelyzetben
8
Ha baj történik
Ékelje ki a kerekeket.
Kissé lazítsa meg az anyákat
(egy fordítással).
Forgassa az emelő „A” részét
egészen addig, amíg az eme-
lőn lévő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a kü-
szöblemez alatt találhatók. Az
emelési pontok helyét mutatják.
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElsőBal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátsóBal oldaliA jobb első gumiabroncs előtt
Jobb oldaliA bal első gumiabroncs előtt
2
3

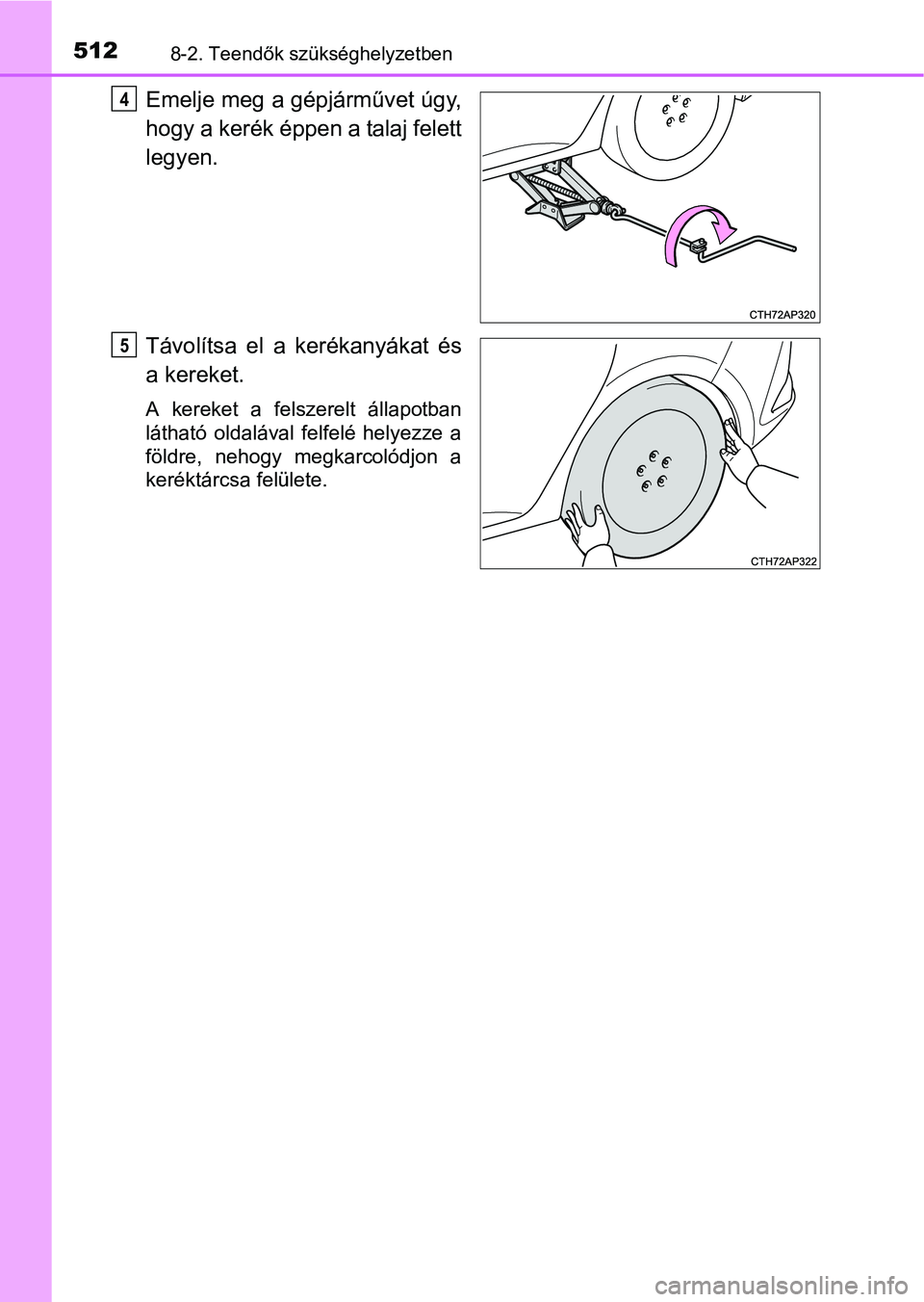

5128-2. Teendők szükséghelyzetben
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4
5

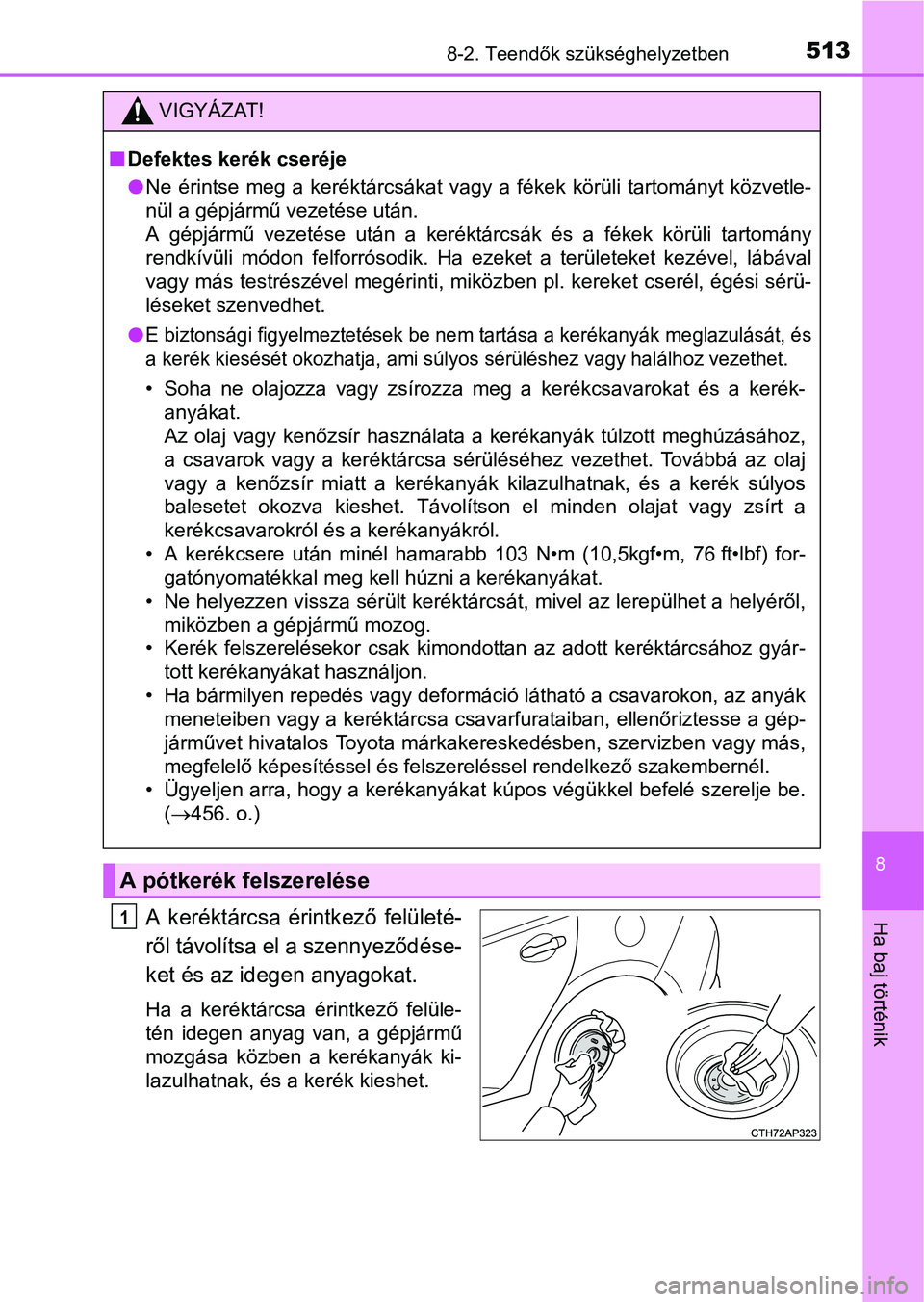

5138-2. Teendők szükséghelyzetben
8
Ha baj történikA keréktárcsa érintkező felületé-
ről távolítsa el a szennyeződése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkező felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
VIGYÁZAT!
Defektes kerék cseréje
Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjármű vezetése után.
A gépjármű vezetése után a keréktárcsák és a fékek körüli tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket kezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cserél, égési sérü-
léseket szenvedhet.

E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását, és
a kerék kiesését okozhatja, ami súlyos sérüléshez vagy halálhoz vezethet.
• Soha ne olajozza vagy zsírozza meg a kerékcsavarokat és a kerék-
anyákat.
Az olaj vagy kenőzsír használata a kerékanyák túlzott meghúzásához,
a csavarok vagy a keréktárcsa sérüléséhez vezethet. Továbbá az olaj
vagy a kenőzsír miatt a kerékanyák kilazulhatnak, és a kerék súlyos
balesetet okozva kieshet. Távolítson el minden olajat vagy zsírt a
kerékcsavarokról és a kerékanyákról.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
• Ne helyezzen vissza sérült keréktárcsát, mivel az lerepülhet a helyéről,
miközben a gépjármű mozog.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár-
tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák
meneteiben vagy a keréktárcsa csavarfurataiban, ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(456. o.)
A pótkerék felszerelése
1

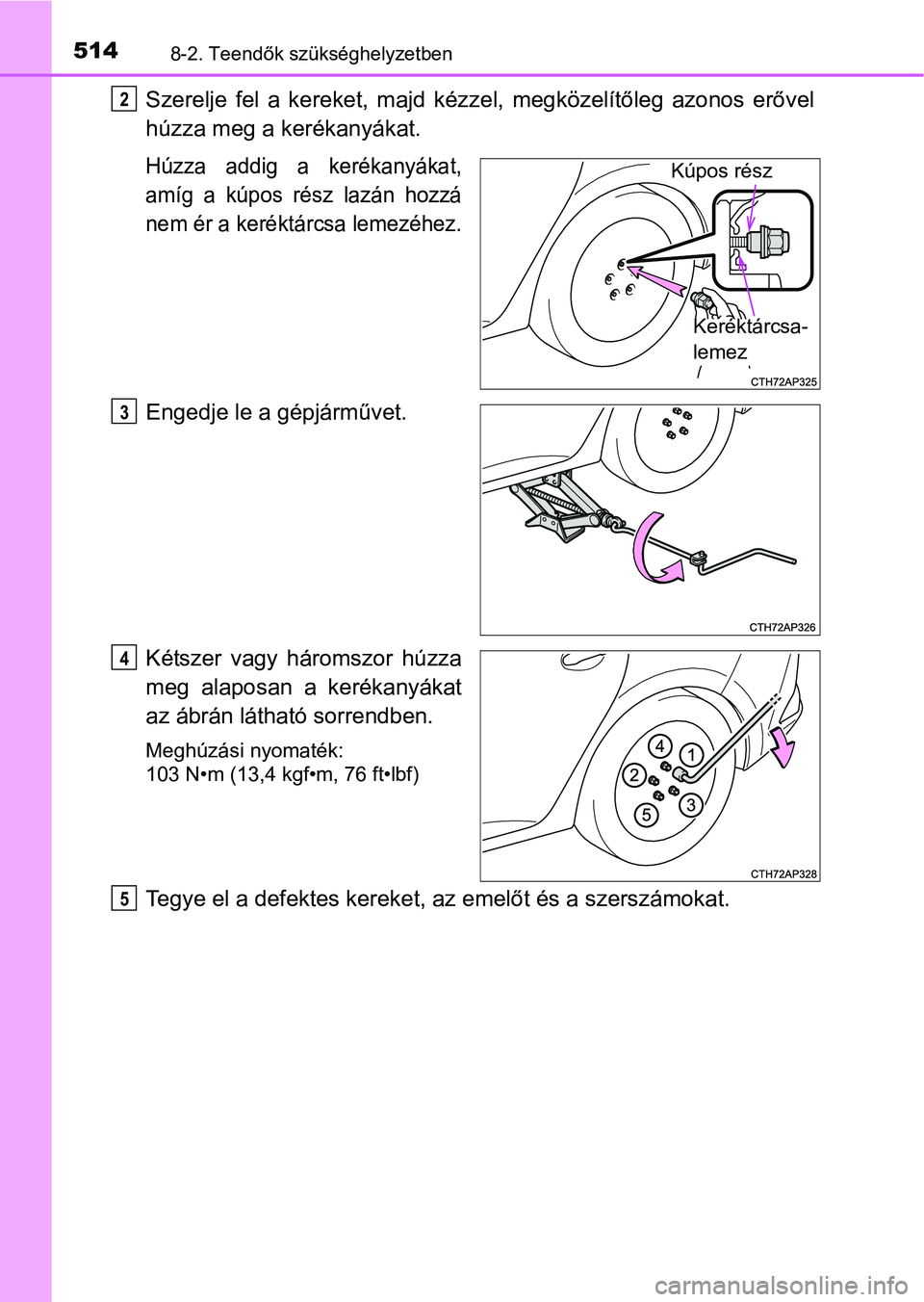

5148-2. Teendők szükséghelyzetben
Szerelje fel a kereket, majd kézzel, megközelítőleg azonos erővel
húzza meg a kerékanyákat.
Húzza addig a kerékanyákat,
amíg a kúpos rész lazán hozzá
nem ér a keréktárcsa lemezéhez.
Engedje le a gépjárművet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (13,4 kgf•m, 76 ft•lbf)
Tegye el a defektes kereket, az emelőt és a szerszámokat.
2
Kúpos rész
Keréktárcsa-
lemez
3
4
5

5158-2. Teendők szükséghelyzetben
8
Ha baj történik
A szükségpótkerék
A szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Szükségpótkereket csak szükséghelyzetben és rövid időre használjon.
Mindig ellenőrizze a szükségpótkerék nyomását. (560. o.)
Ha a gépjárműre szükségpótkerék van felszerelve
Szükségpótkerékkel a gépjármű szabad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökken.
A szükségpótkerék használatakor (gumiabroncsnyomásra figyelmeztető
rendszerrel felszerelt gépjárművek)
Mivel a pótkerék nincs a gumiabroncsnyomásra figyelmezető rendszer szele-
pével és jeladójával felszerelve, a gumiabroncsnyomásra figyelmeztető rend-
szer nem figyelmeztet a pótkerék alacsony gumiabroncsnyomására. Ha a
pótkereket azután cseréli ki, hogy világítani kezd a gumiabroncsnyomásra fi-
gyelmeztető lámpa, a lámpa továbbra is világítani fog.
Ha havas vagy jeges úton lesz valamelyik első gumiabroncs defektes
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a
következő műveleteket, majd szereljen hóláncot az első kerekekre:
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pótkereket.
Szerelje fel a leszerelt hátsó kereket a defektes első kerék helyére.
Szereljen hóláncot az első gumiabroncsokra.
1
2
3

5168-2. Teendők szükséghelyzetben

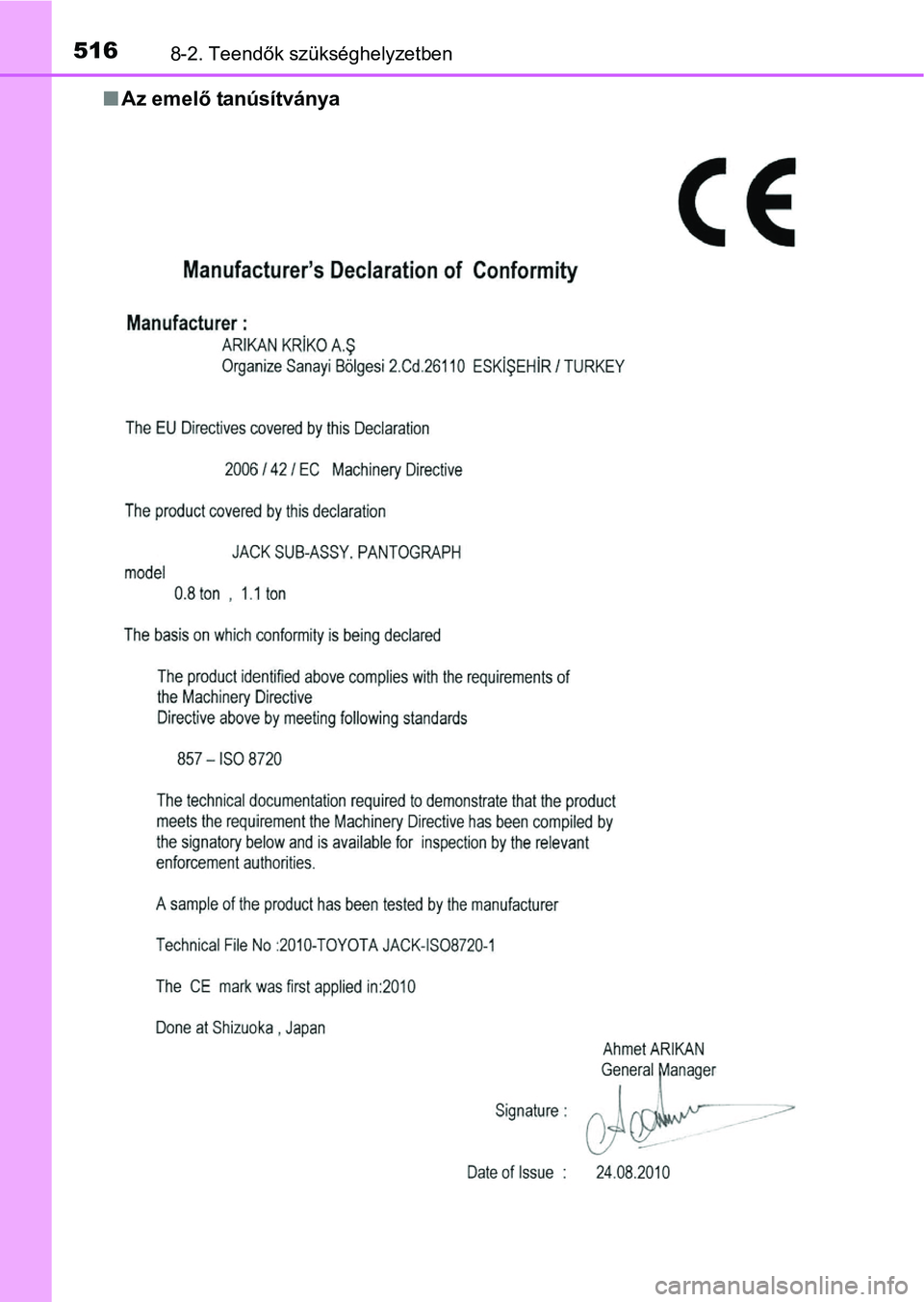

Az emelő tanúsítványa

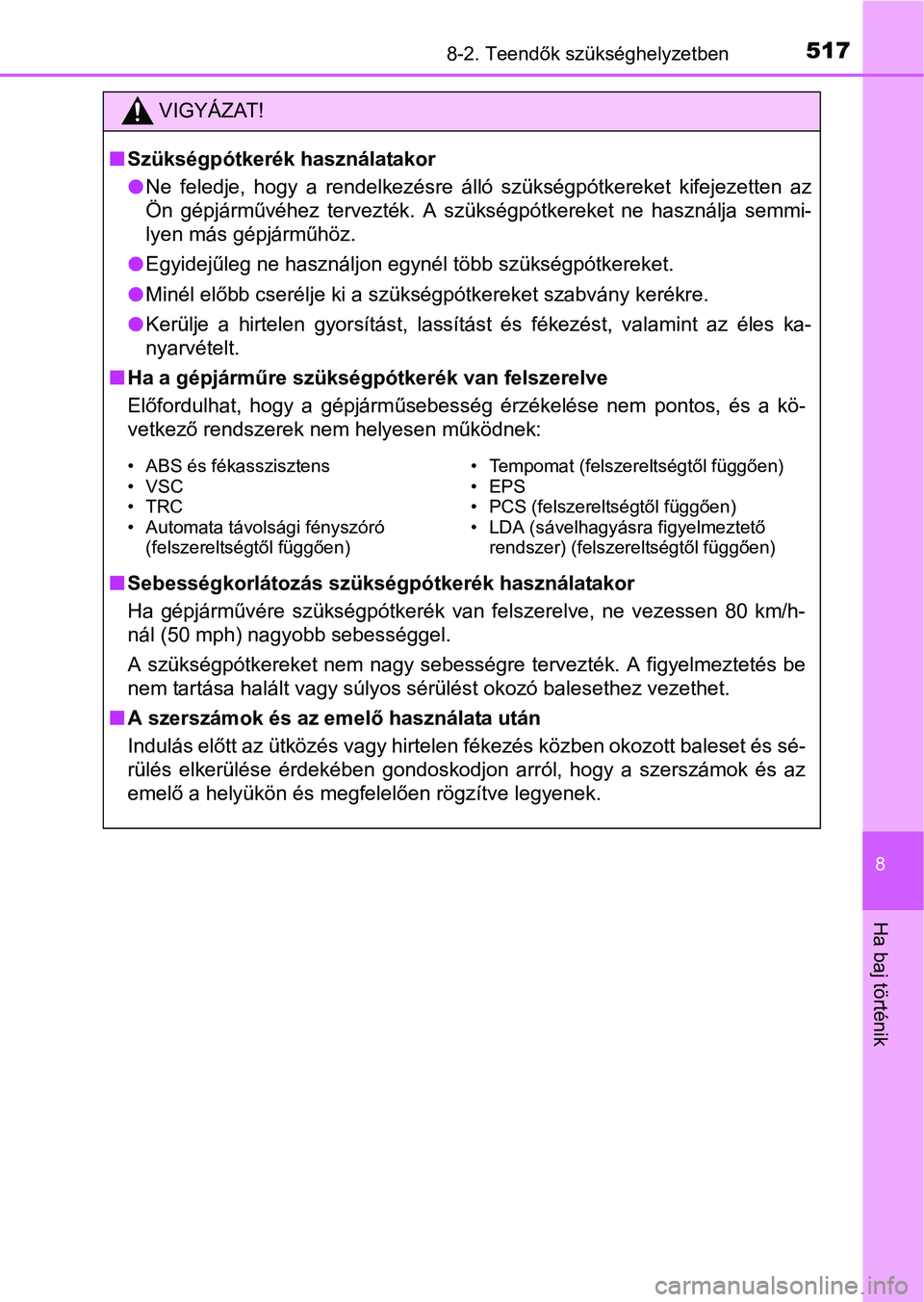

5178-2. Teendők szükséghelyzetben
8
Ha baj történik
VIGYÁZAT!
Szükségpótkerék használatakor
Ne feledje, hogy a rendelkezésre álló szükségpótkereket kifejezetten az
Ön gépjárművéhez tervezték. A szükségpótkereket ne használja semmi-
lyen más gépjárműhöz.
Egyidejűleg ne használjon egynél több szükségpótkereket.
Minél előbb cserélje ki a szükségpótkereket szabvány kerékre.
Kerülje a hirtelen gyorsítást, lassítást és fékezést, valamint az éles ka-
nyarvételt.
Ha a gépjárműre szükségpótkerék van felszerelve
Előfordulhat, hogy a gépjárműsebesség érzékelése nem pontos, és a kö-
vetkező rendszerek nem helyesen működnek:
Sebességkorlátozás szükségpótkerék használatakor
Ha gépjárművére szükségpótkerék van felszerelve, ne vezessen 80 km/h-
nál (50 mph) nagyobb sebességgel.
A szükségpótkereket nem nagy sebességre tervezték. A figyelmeztetés be
nem tartása halált vagy súlyos sérülést okozó balesethez vezethet.
A szerszámok és az emelő használata után
Indulás előtt az ütközés vagy hirtelen fékezés közben okozott baleset és sé-
rülés elkerülése érdekében gondoskodjon arról, hogy a szerszámok és az
emelő a helyükön és megfelelően rögzítve legyenek.
• ABS és fékasszisztens
• VSC
•TRC
• Automata távolsági fényszóró
(felszereltségtől függően)• Tempomat (felszereltségtől függően)
• EPS
• PCS (felszereltségtől függően)
• LDA (sávelhagyásra figyelmeztető
rendszer) (felszereltségtől függően)

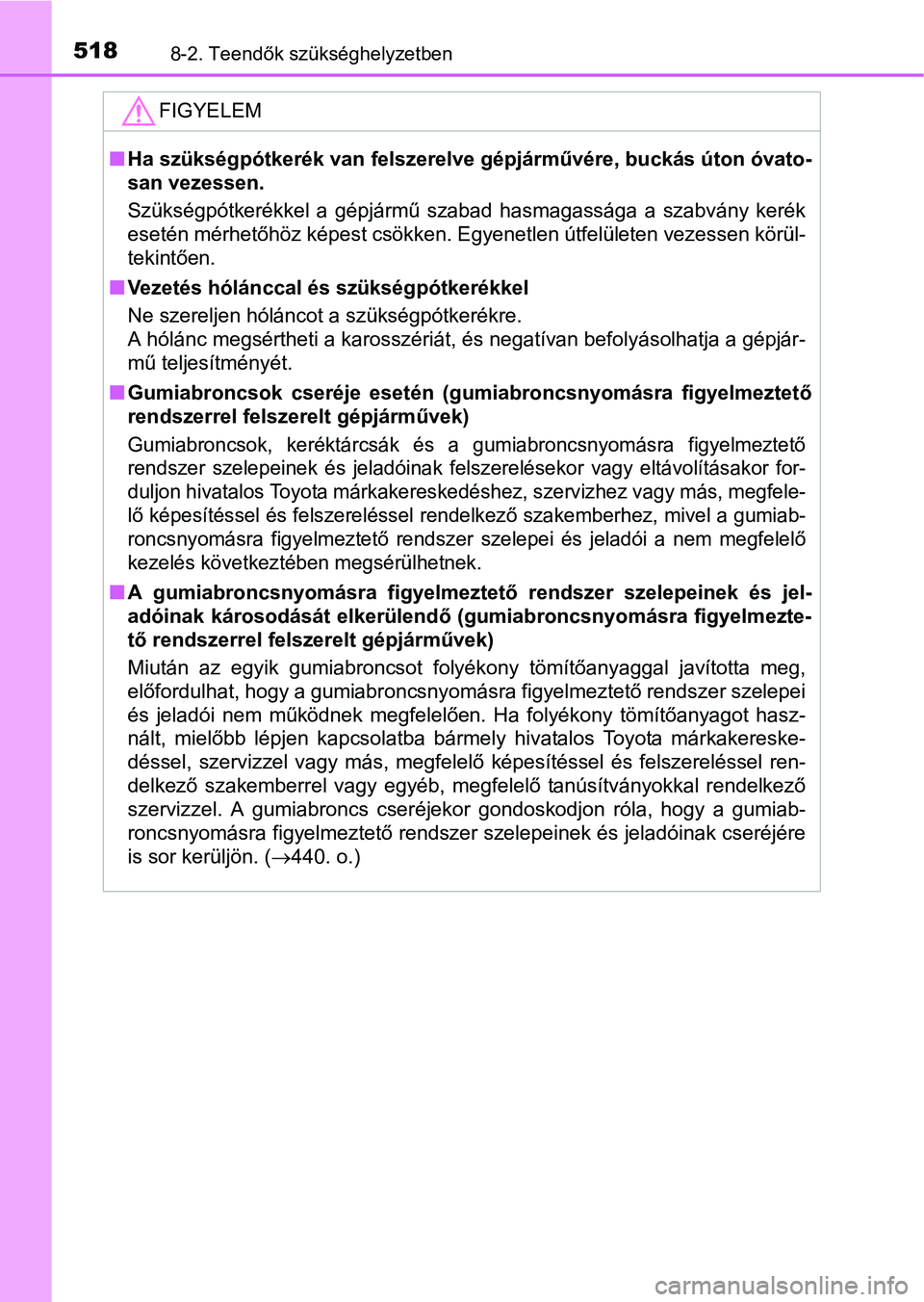

5188-2. Teendők szükséghelyzetben
FIGYELEM
Ha szükségpótkerék van felszerelve gépjárművére, buckás úton óvato-
san vezessen.
Szükségpótkerékkel a gépjármű szabad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökken. Egyenetlen útfelületen vezessen körül-
tekintően.
Vezetés hólánccal és szükségpótkerékkel
Ne szereljen hóláncot a szükségpótkerékre.
A hólánc megsértheti a karosszériát, és negatívan befolyásolhatja a gépjár-
mű teljesítményét.
Gumiabroncsok cseréje esetén (gumiabroncsnyomásra figyelmeztető
rendszerrel felszerelt gépjárművek)
Gumiabroncsok, keréktárcsák és a gumiabroncsnyomásra figyelmeztető
rendszer szelepeinek és jeladóinak felszerelésekor vagy eltávolításakor for-
duljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más, megfele-
lő képesítéssel és felszereléssel rendelkező szakemberhez, mivel a gumiab-
roncsnyomásra figyelmeztető rendszer szelepei és jeladói a nem megfelelő
kezelés következtében megsérülhetnek.
A gumiabroncsnyomásra figyelmeztető rendszer szelepeinek és jel-
adóinak károsodását elkerülendő (gumiabroncsnyomásra figyelmezte-
tő rendszerrel felszerelt gépjárművek)
Miután az egyik gumiabroncsot folyékony tömítőanyaggal javította meg,
előfordulhat, hogy a gumiabroncsnyomásra figyelmeztető rendszer szelepei
és jeladói nem működnek megfelelően. Ha folyékony tömítőanyagot hasz-
nált, mielőbb lépjen kapcsolatba bármely hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megfelelő képesítéssel és felszereléssel ren-
delkező szakemberrel vagy egyéb, megfelelő tanúsítványokkal rendelkező
szervizzel. A gumiabroncs cseréjekor gondoskodjon róla, hogy a gumiab-
roncsnyomásra figyelmeztető rendszer szelepeinek és jeladóinak cseréjére
is sor kerüljön. (440. o.)

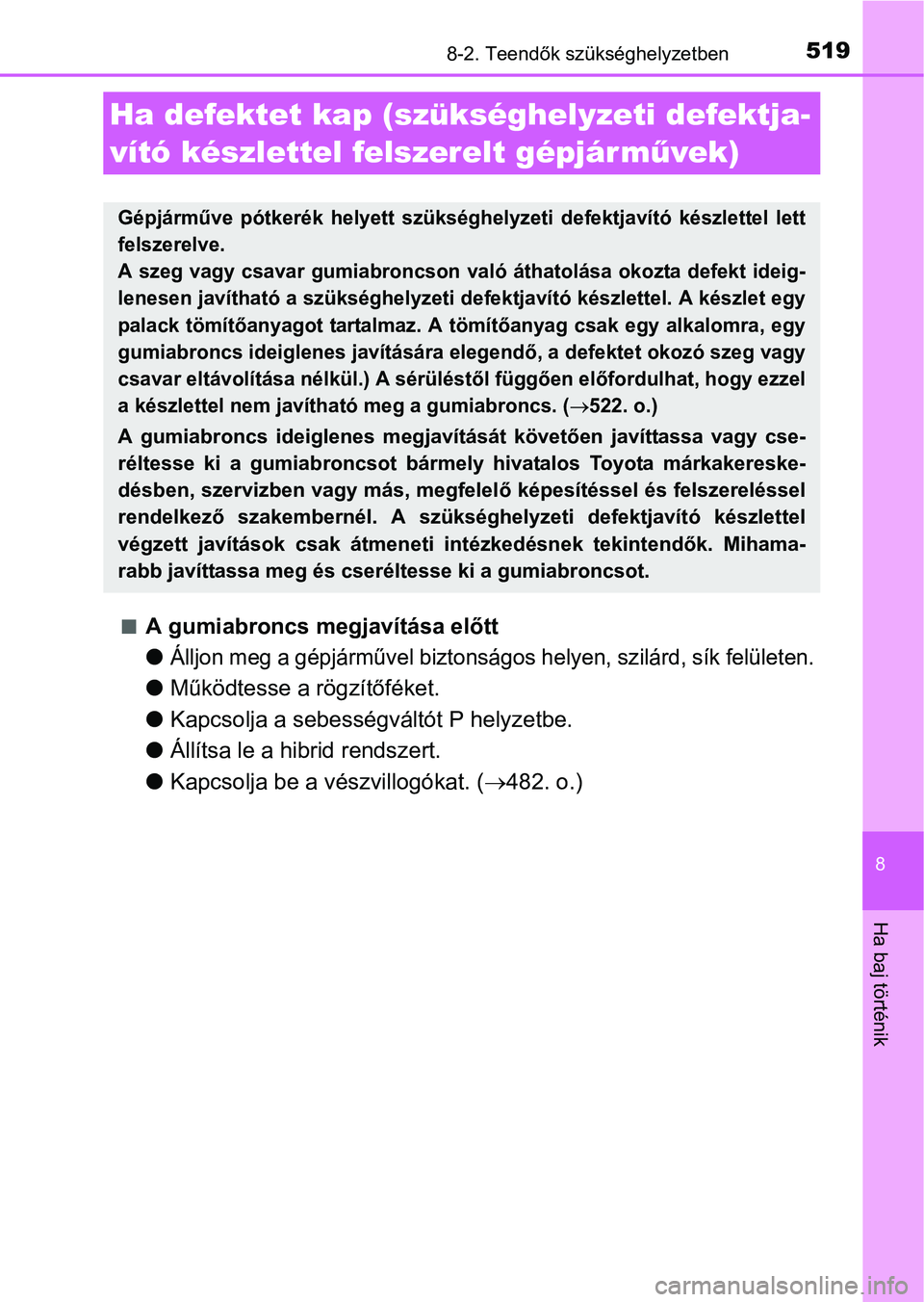

5198-2. Teendők szükséghelyzetben
8
Ha baj történik
A gumiabroncs megjavítása előtt

Álljon meg a gépjárművel biztonságos helyen, szilárd, sík felületen.
Működtesse a rögzítőféket.
Kapcsolja a sebességváltót P helyzetbe.
Állítsa le a hibrid rendszert.
Kapcsolja be a vészvillogókat. (482. o.)
Ha defektet kap (szükséghelyzeti defektja-
vító készlettel felszerelt gépjár művek)
Gépjárműve pótkerék helyett szükséghelyzeti defektjavító készlettel lett
felszerelve.
A szeg vagy csavar gumiabroncson való áthatolása okozta defekt ideig-
lenesen javítható a szükséghelyzeti defektjavító készlettel. A készlet egy
palack tömítőanyagot tartalmaz. A tömítőanyag csak egy alkalomra, egy
gumiabroncs ideiglenes javítására elegendő, a defektet okozó szeg vagy
csavar eltávolítása nélkül.) A sérüléstől függően előfordulhat, hogy ezzel
a készlettel nem javítható meg a gumiabroncs. (
522. o.)
A gumiabroncs ideiglenes megjavítását követően javíttassa vagy cse-
réltesse ki a gumiabroncsot bármely hivatalos Toyota márkakereske-
désben, szervizben vagy más, megfelelő képesítéssel és felszereléssel
rendelkező szakembernél. A szükséghelyzeti defektjavító készlettel
végzett javítások csak átmeneti intézkedésnek tekintendők. Mihama-
rabb javíttassa meg és cseréltesse ki a gumiabroncsot.

5208-2. Teendők szükséghelyzetben

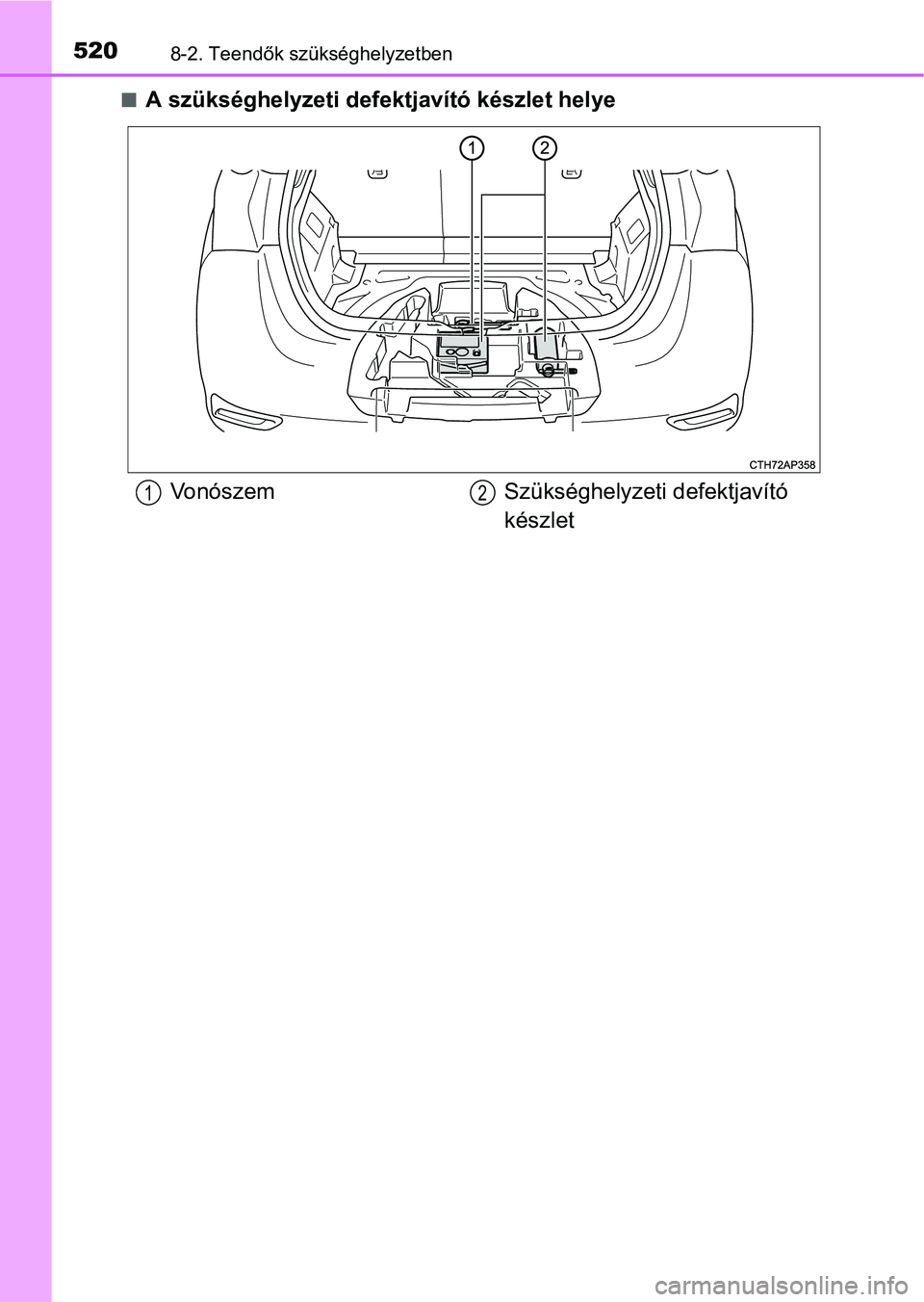

A szükséghelyzeti defektjavító készlet helye
Vonószem Szükséghelyzeti defektjavító
készlet12
