5218-2. Teendők szükséghelyzetben
8
Ha baj történik
A szükséghelyzeti defektjavító készülék részei
Fúvóka
Tömlő
KompresszorkapcsolóGumiabroncsnyomás-mérő
Nyomásoldó gomb
Elektromos csatlakozó
Matricák1
2
3
4
5
6
7

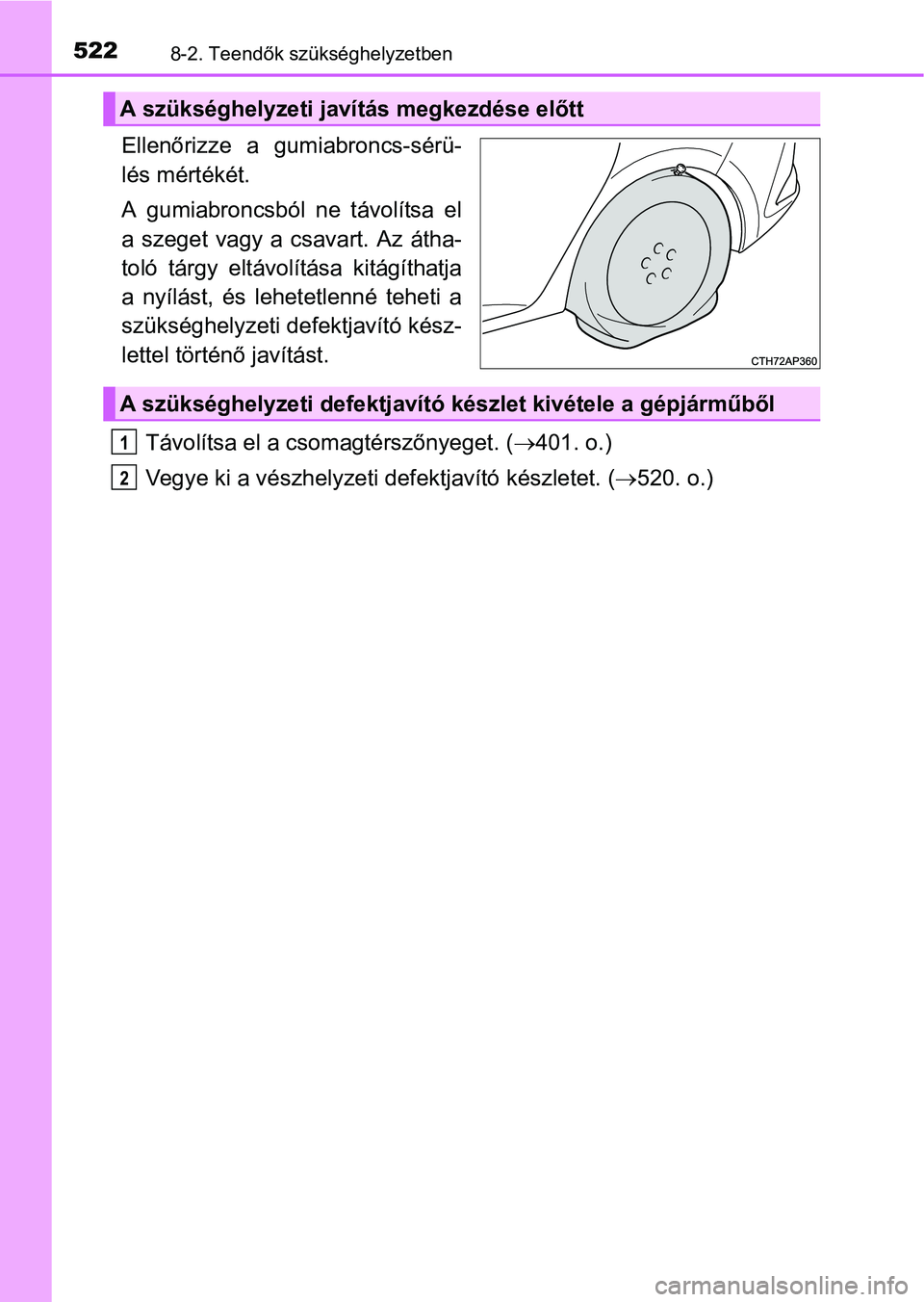

5228-2. Teendők szükséghelyzetben
Ellenőrizze a gumiabroncs-sérü-
lés mértékét.
A gumiabroncsból ne távolítsa el
a szeget vagy a csavart. Az átha-
toló tárgy eltávolítása kitágíthatja
a nyílást, és lehetetlenné teheti a
szükséghelyzeti defektjavító kész-
lettel történő javítást.
Távolítsa el a csomagtérszőnyeget. (401. o.)
Vegye ki a vészhelyzeti defektjavító készletet. (520. o.)
A szükséghelyzeti javítás megkezdése előtt
A szükséghelyzeti defektjavító készlet kivétele a gépjárműből
1
2

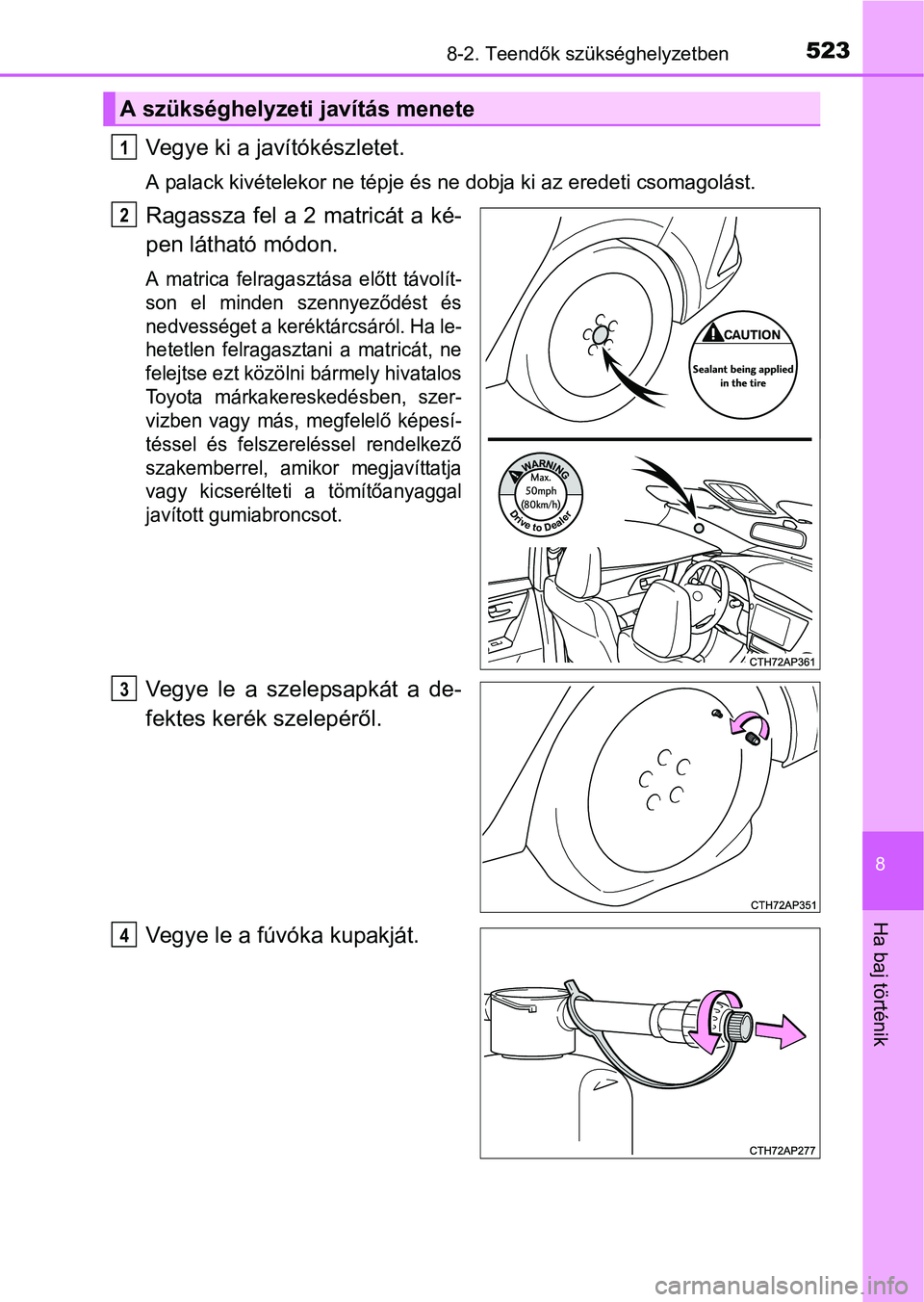

5238-2. Teendők szükséghelyzetben
8
Ha baj történik
Vegye ki a javítókészletet.
A palack kivételekor ne tépje és ne dobja ki az eredeti csomagolást.
Ragassza fel a 2 matricát a ké-
pen látható módon.
A matrica felragasztása előtt távolít-
son el minden szennyeződést és
nedvességet a keréktárcsáról. Ha le-
hetetlen felragasztani a matricát, ne
felejtse ezt közölni bármely hivatalos
Toyota márkakereskedésben, szer-
vizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező
szakemberrel, amikor megjavíttatja
vagy kicserélteti a tömítőanyaggal
javított gumiabroncsot.
Vegye le a szelepsapkát a de-
fektes kerék szelepéről.
Vegye le a fúvóka kupakját.
A szükséghelyzeti javítás menete
1
2
3
4

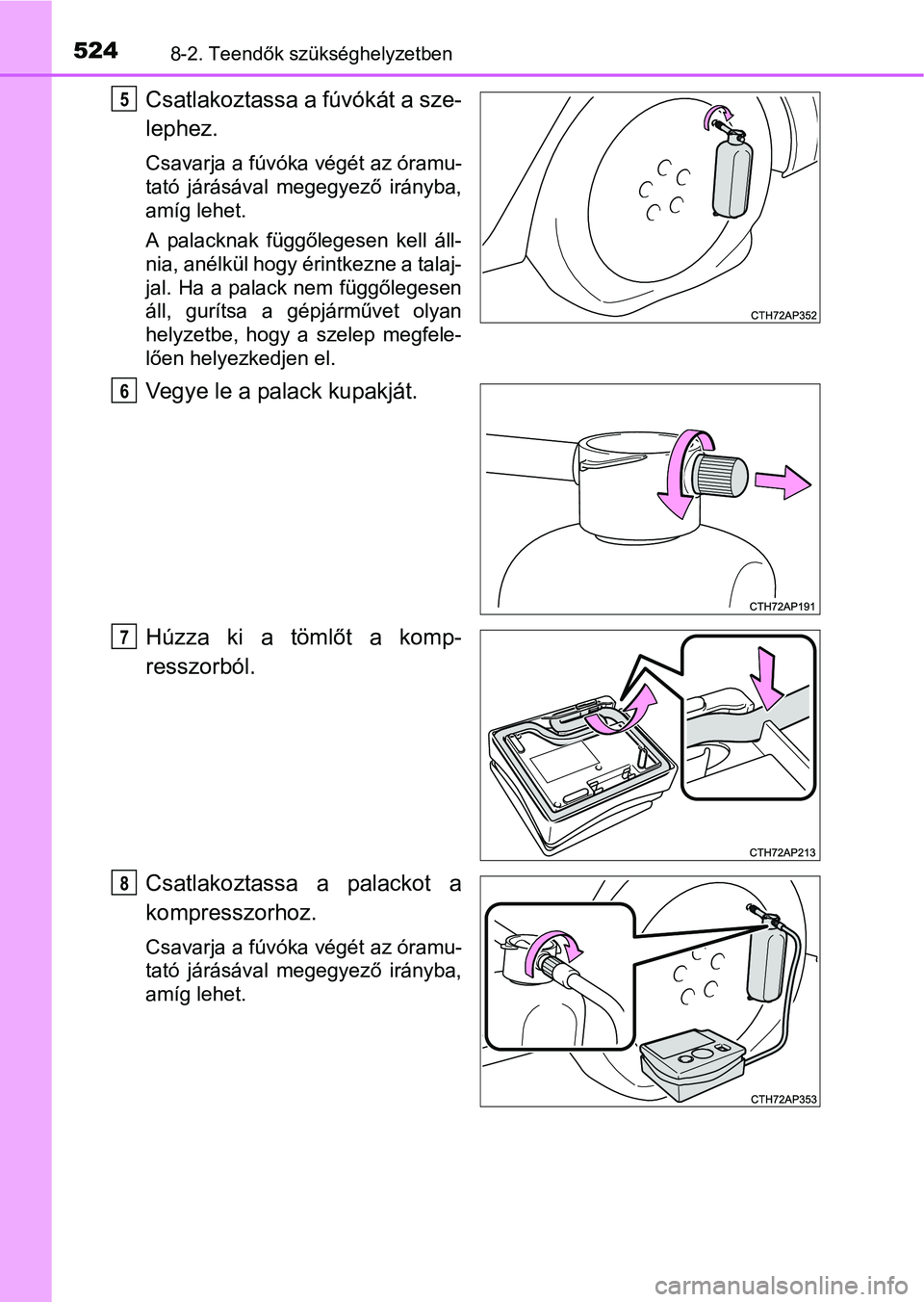

5248-2. Teendők szükséghelyzetben
Csatlakoztassa a fúvókát a sze-
lephez.
Csavarja a fúvóka végét az óramu-
tató járásával megegyező irányba,
amíg lehet.
A palacknak függőlegesen kell áll-
nia, anélkül hogy érintkezne a talaj-
jal. Ha a palack nem függőlegesen
áll, gurítsa a gépjárművet olyan
helyzetbe, hogy a szelep megfele-
lően helyezkedjen el.
Vegye le a palack kupakját.
Húzza ki a tömlőt a komp-
resszorból.
Csatlakoztassa a palackot a
kompresszorhoz.
Csavarja a fúvóka végét az óramu-
tató járásával megegyező irányba,
amíg lehet.
5
6
7
8

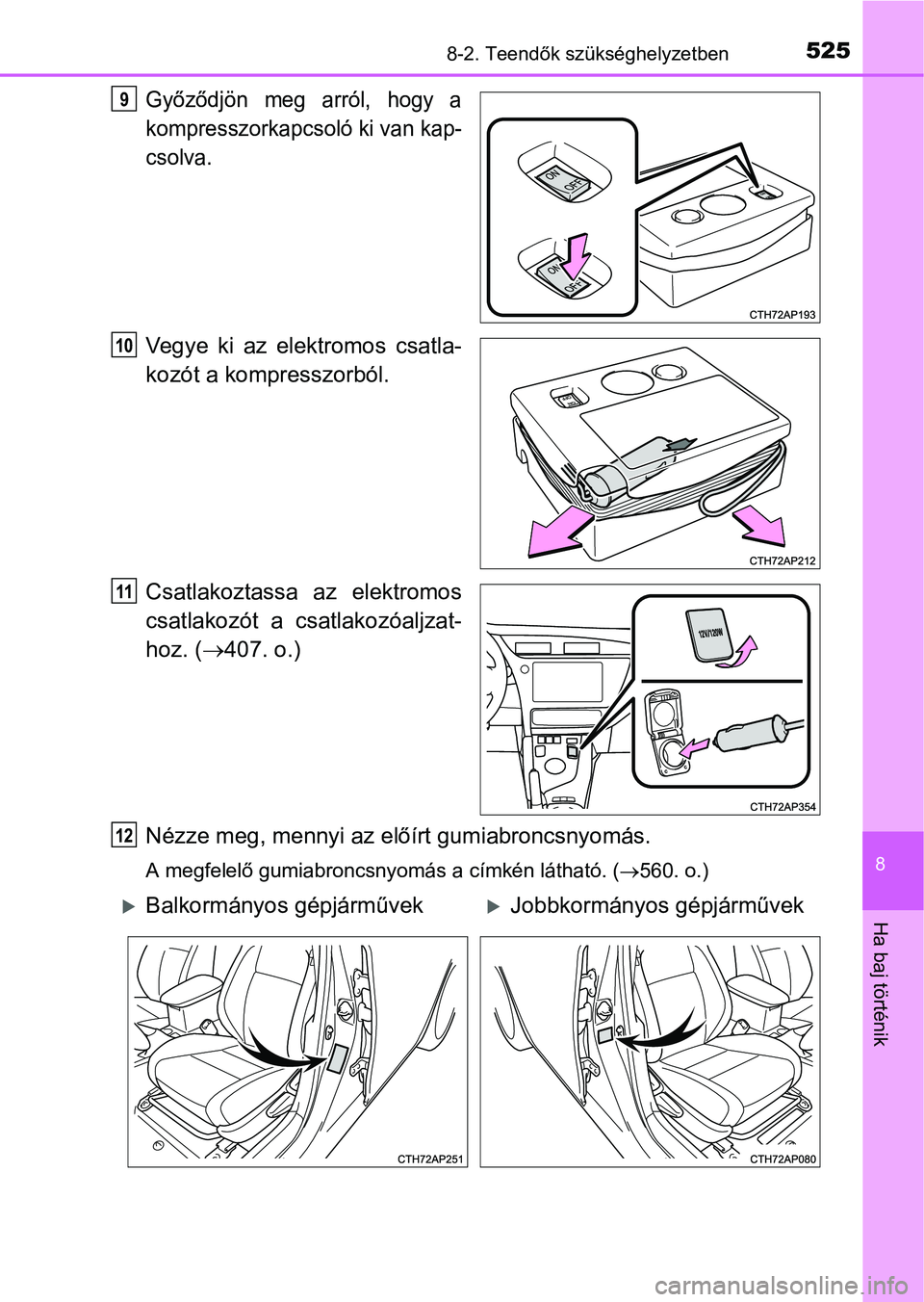

5258-2. Teendők szükséghelyzetben
8
Ha baj történik
Győződjön meg arról, hogy a
kompresszorkapcsoló ki van kap-
csolva.
Vegye ki az elektromos csatla-
kozót a kompresszorból.
Csatlakoztassa az elektromos
csatlakozót a csatlakozóaljzat-
hoz. (407. o.)
Nézze meg, mennyi az előírt gumiabroncsnyomás.
A megfelelő gumiabroncsnyomás a címkén látható. (560. o.)
9
10
11
12
Balkormányos gépjárművekJobbkormányos gépjárművek

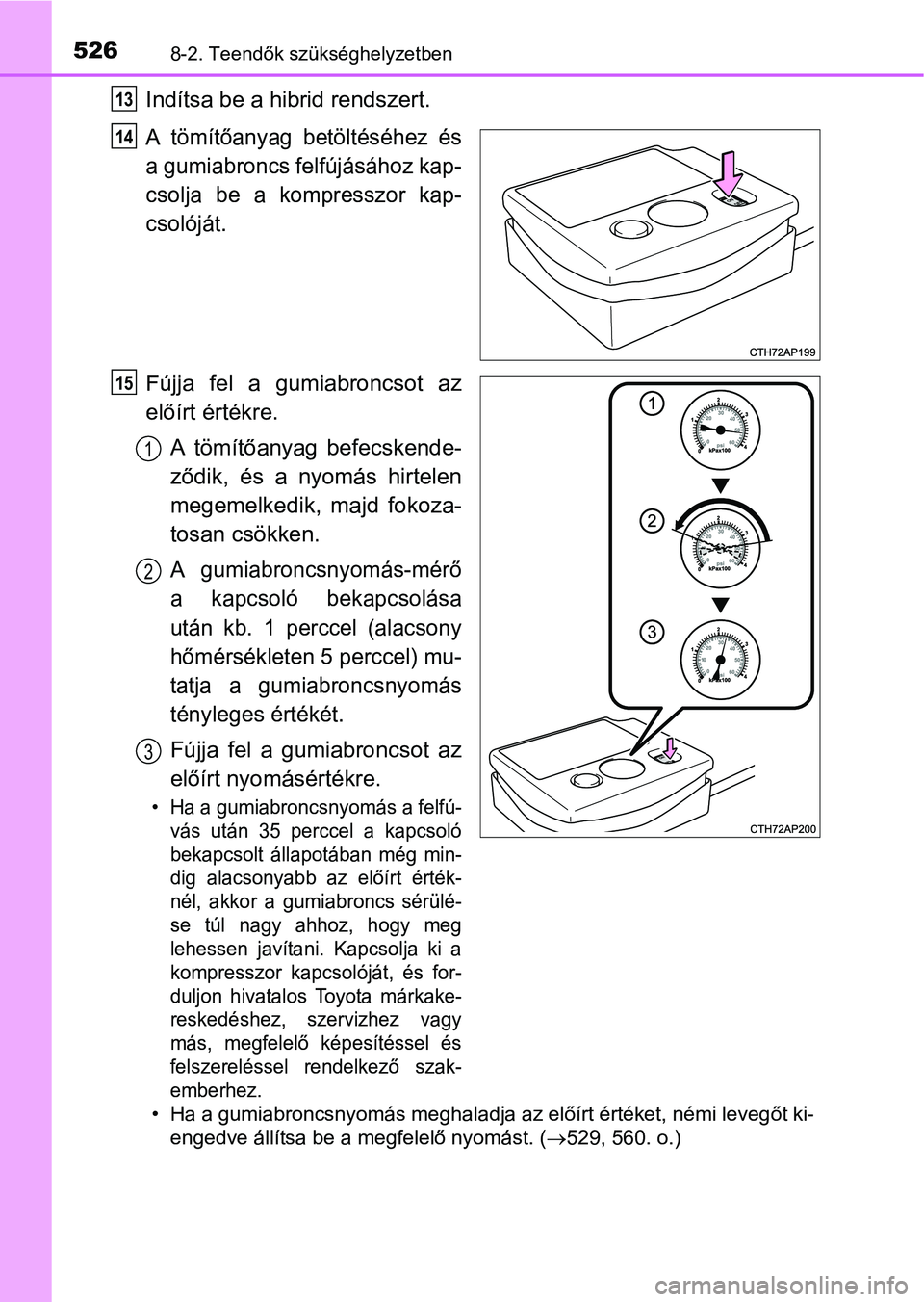

5268-2. Teendők szükséghelyzetben
Indítsa be a hibrid rendszert.
A tömítőanyag betöltéséhez és
a gumiabroncs felfújásához kap-
csolja be a kompresszor kap-
csolóját.
Fújja fel a gumiabroncsot az
előírt értékre.
A tömítőanyag befecskende-
ződik, és a nyomás hirtelen
megemelkedik, majd fokoza-
tosan csökken.
A gumiabroncsnyomás-mérő
a kapcsoló bekapcsolása
után kb. 1 perccel (alacsony
hőmérsékleten 5 perccel) mu-
tatja a gumiabroncsnyomás
tényleges értékét.
Fújja fel a gumiabroncsot az
előírt nyomásértékre.
• Ha a gumiabroncsnyomás a felfú-
vás után 35 perccel a kapcsoló
bekapcsolt állapotában még min-
dig alacsonyabb az előírt érték-
nél, akkor a gumiabroncs sérülé-
se túl nagy ahhoz, hogy meg
lehessen javítani. Kapcsolja ki a
kompresszor kapcsolóját, és for-
duljon hivatalos Toyota márkake-
reskedéshez, szervizhez vagy
más, megfelelő képesítéssel és
felszereléssel rendelkező szak-
emberhez.
• Ha a gumiabroncsnyomás meghaladja az előírt értéket, némi levegőt ki-
engedve állítsa be a megfelelő nyomást. (529, 560. o.)
13
14
15
1
2
3

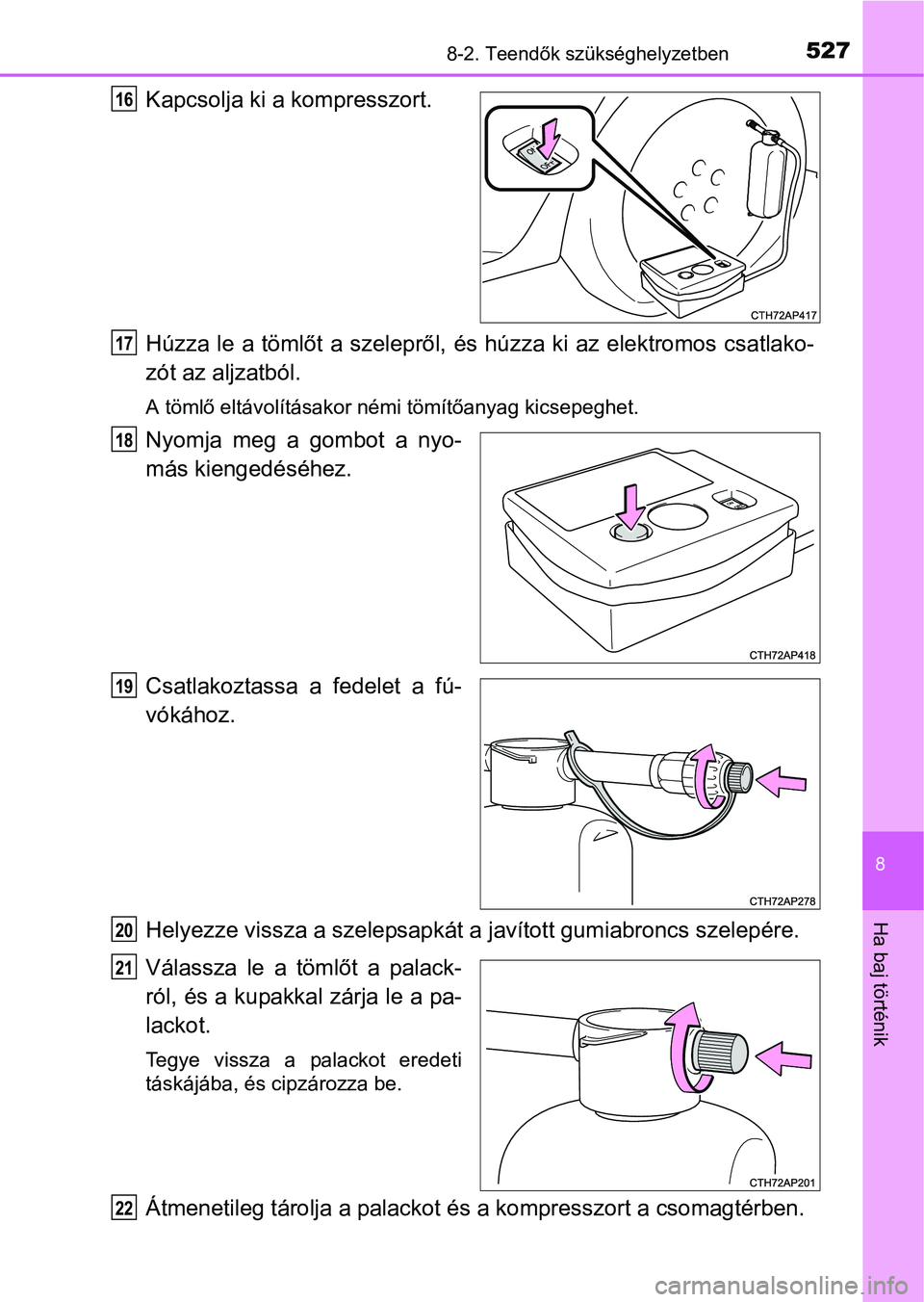

5278-2. Teendők szükséghelyzetben
8
Ha baj történik
Kapcsolja ki a kompresszort.
Húzza le a tömlőt a szelepről, és húzza ki az elektromos csatlako-
zót az aljzatból.
A tömlő eltávolításakor némi tömítőanyag kicsepeghet.
Nyomja meg a gombot a nyo-
más kiengedéséhez.
Csatlakoztassa a fedelet a fú-
vókához.
Helyezze vissza a szelepsapkát a javított gumiabroncs szelepére.
Válassza le a tömlőt a palack-
ról, és a kupakkal zárja le a pa-
lackot.
Tegye vissza a palackot eredeti
táskájába, és cipzározza be.
Átmenetileg tárolja a palackot és a kompresszort a csomagtérben.
16
17
18
19
20
21
22

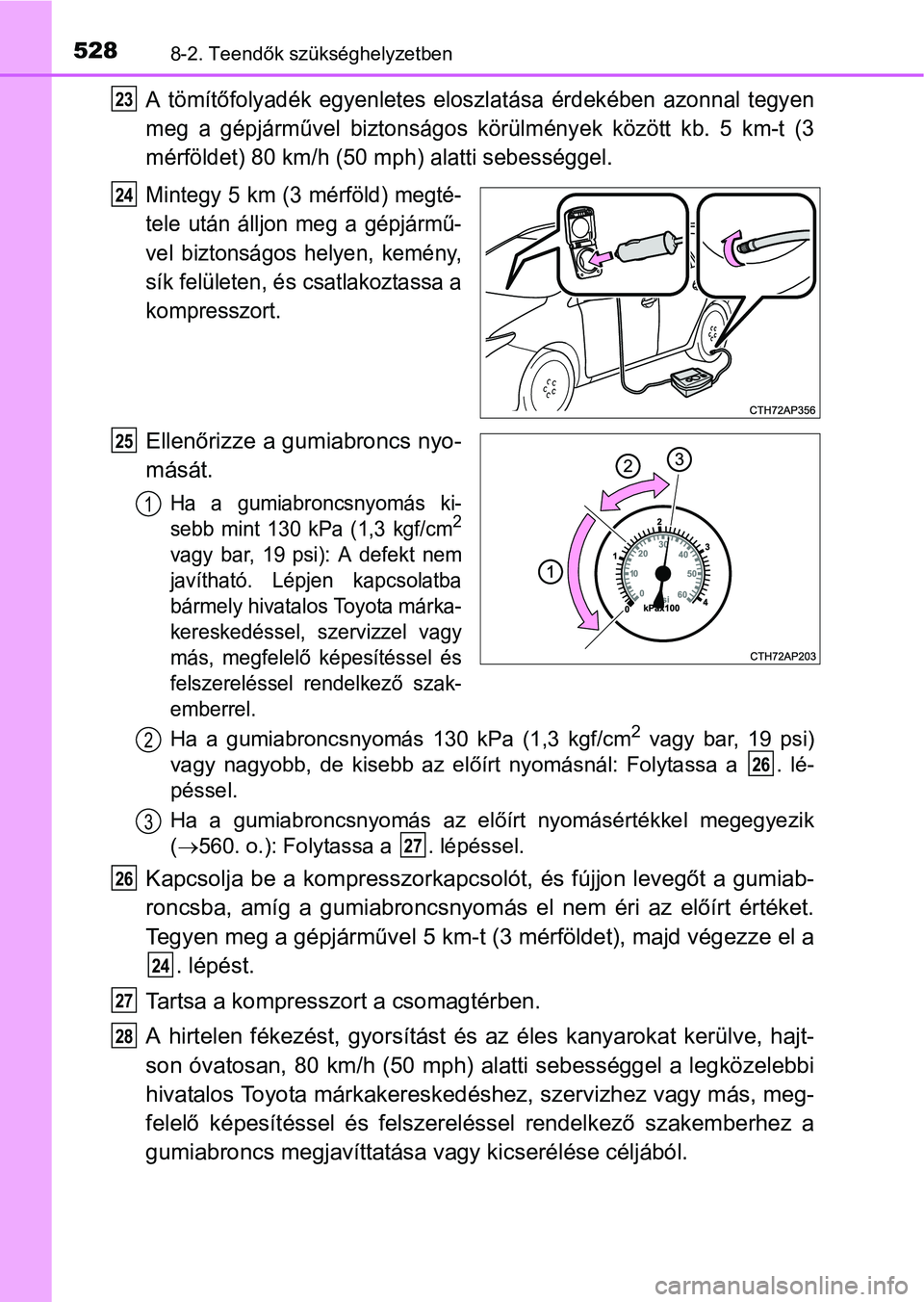

5288-2. Teendők szükséghelyzetben
A tömítőfolyadék egyenletes eloszlatása érdekében azonnal tegyen
meg a gépjárművel biztonságos körülmények között kb. 5 km-t (3
mérföldet) 80 km/h (50 mph) alatti sebességgel.
Mintegy 5 km (3 mérföld) megté-
tele után álljon meg a gépjármű-
vel biztonságos helyen, kemény,
sík felületen, és csatlakoztassa a
kompresszort.
Ellenőrizze a gumiabroncs nyo-
mását.
Ha a gumiabroncsnyomás ki-
sebb mint 130 kPa (1,3 kgf/cm2
vagy bar, 19 psi): A defekt nem
javítható. Lépjen kapcsolatba
bármely hivatalos Toyota márka-
kereskedéssel, szervizzel vagy
más, megfelelő képesítéssel és
felszereléssel rendelkező szak-
emberrel.
Ha a gumiabroncsnyomás 130 kPa (1,3 kgf/cm2 vagy bar, 19 psi)
vagy nagyobb, de kisebb az előírt nyomásnál: Folytassa a . lé-
péssel.
Ha a gumiabroncsnyomás az előírt nyomásértékkel megegyezik
(560. o.): Folytassa a . lépéssel.
Kapcsolja be a kompresszorkapcsolót, és fújjon levegőt a gumiab-
roncsba, amíg a gumiabroncsnyomás el nem éri az előírt értéket.
Tegyen meg a gépjárművel 5 km-t (3 mérföldet), majd végezze el a
. lépést.
Tartsa a kompresszort a csomagtérben.
A hirtelen fékezést, gyorsítást és az éles kanyarokat kerülve, hajt-
son óvatosan, 80 km/h (50 mph) alatti sebességgel a legközelebbi
hivatalos Toyota márkakereskedéshez, szervizhez vagy más, meg-
felelő képesítéssel és felszereléssel rendelkező szakemberhez a
gumiabroncs megjavíttatása vagy kicserélése céljából.
23
24
25
1
2
26
3
27
26
24
27
28

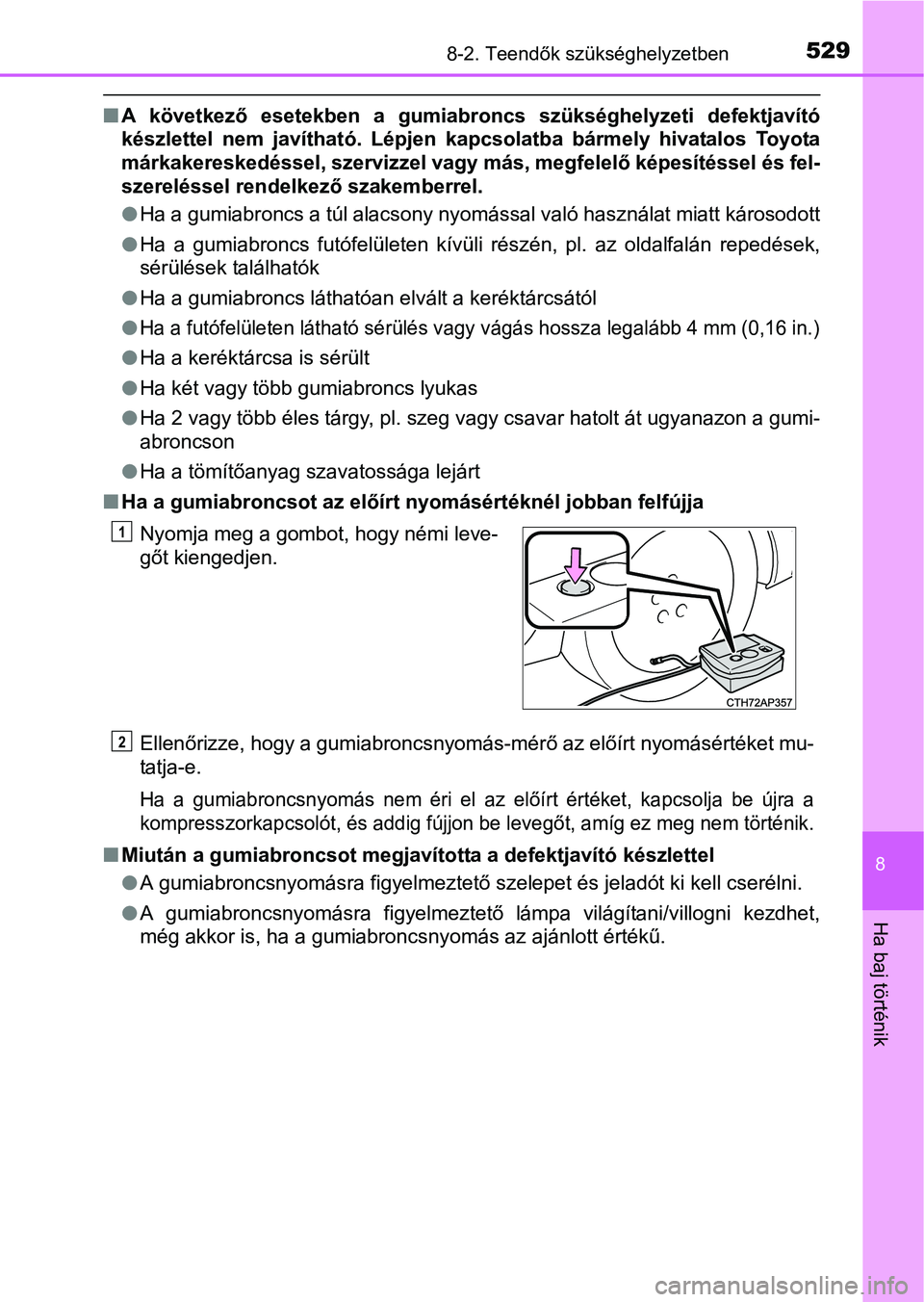

5298-2. Teendők szükséghelyzetben
8
Ha baj történik
A következő esetekben a gumiabroncs szükséghelyzeti defektjavító
készlettel nem javítható. Lépjen kapcsolatba bármely hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberrel.
Ha a gumiabroncs a túl alacsony nyomással való használat miatt károsodott
Ha a gumiabroncs futófelületen kívüli részén, pl. az oldalfalán repedések,
sérülések találhatók
Ha a gumiabroncs láthatóan elvált a keréktárcsától

Ha a futófelületen látható sérülés vagy vágás hossza legalább 4 mm (0,16 in.)
Ha a keréktárcsa is sérült
Ha két vagy több gumiabroncs lyukas
Ha 2 vagy több éles tárgy, pl. szeg vagy csavar hatolt át ugyanazon a gumi-
abroncson
Ha a tömítőanyag szavatossága lejárt
Ha a gumiabroncsot az előírt nyomásértéknél jobban felfújja
Ellenőrizze, hogy a gumiabroncsnyomás-mérő az előírt nyomásértéket mu-
tatja-e.
Ha a gumiabroncsnyomás nem éri el az előírt értéket, kapcsolja be újra a
kompresszorkapcsolót, és addig fújjon be levegőt, amíg ez meg nem történik.
Miután a gumiabroncsot megjavította a defektjavító készlettel
A gumiabroncsnyomásra figyelmeztető szelepet és jeladót ki kell cserélni.
A gumiabroncsnyomásra figyelmeztető lámpa világítani/villogni kezdhet,
még akkor is, ha a gumiabroncsnyomás az ajánlott értékű. Nyomja meg a gombot, hogy némi leve-
gőt kiengedjen.
1
2

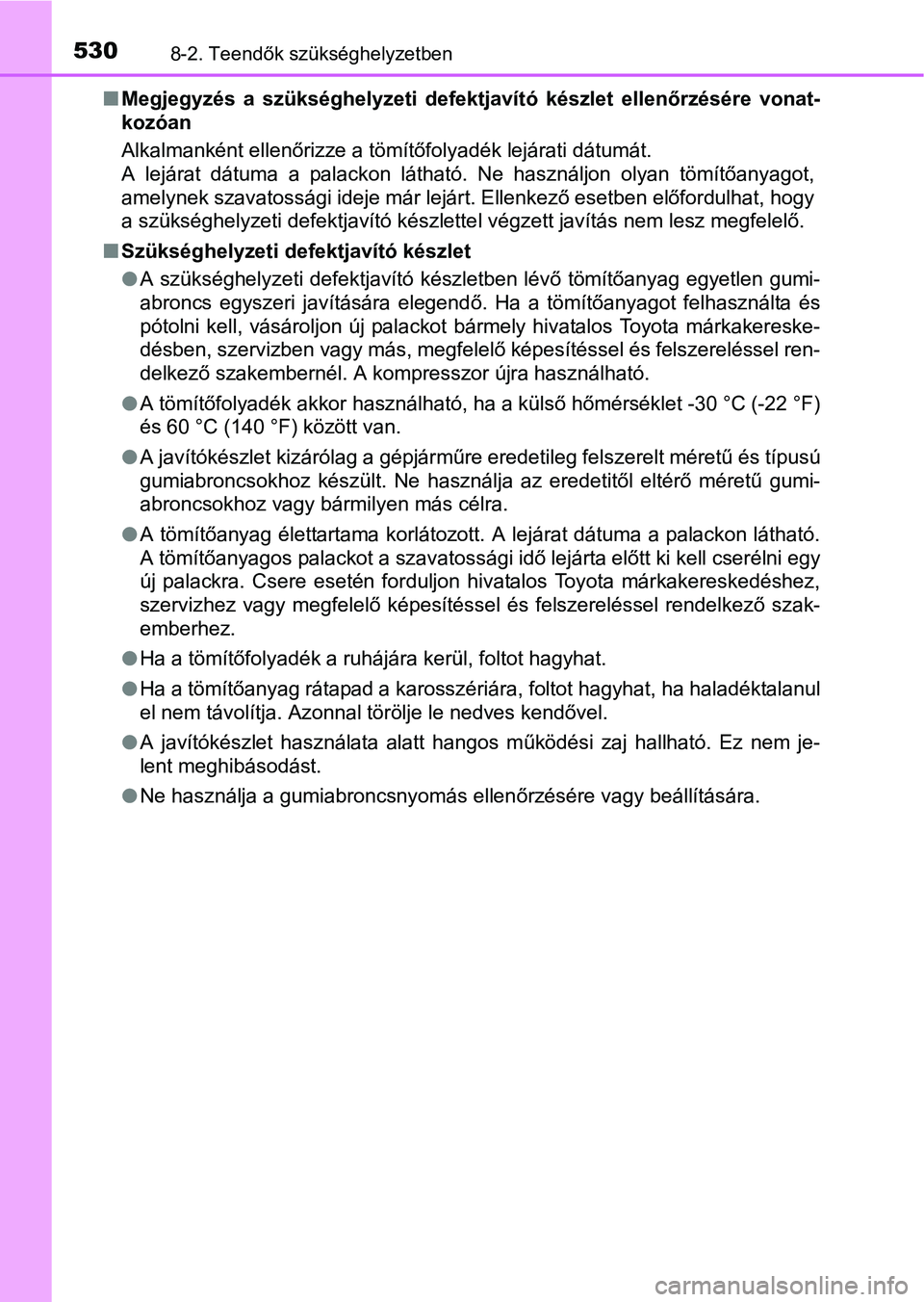

5308-2. Teendők szükséghelyzetben
Megjegyzés a szükséghelyzeti defektjavító készlet ellenőrzésére vonat-
kozóan
Alkalmanként ellenőrizze a tömítőfolyadék lejárati dátumát.
A lejárat dátuma a palackon látható. Ne használjon olyan tömítőanyagot,
amelynek szavatossági ideje már lejárt. Ellenkező esetben előfordulhat, hogy
a szükséghelyzeti defektjavító készlettel végzett javítás nem lesz megfelelő.
Szükséghelyzeti defektjavító készlet
A szükséghelyzeti defektjavító készletben lévő tömítőanyag egyetlen gumi-
abroncs egyszeri javítására elegendő. Ha a tömítőanyagot felhasználta és
pótolni kell, vásároljon új palackot bármely hivatalos Toyota márkakereske-
désben, szervizben vagy más, megfelelő képesítéssel és felszereléssel ren-
delkező szakembernél. A kompresszor újra használható.
A tömítőfolyadék akkor használható, ha a külső hőmérséklet -30 °C (-22 °F)
és 60 °C (140 °F) között van.
A javítókészlet kizárólag a gépjárműre eredetileg felszerelt méretű és típusú
gumiabroncsokhoz készült. Ne használja az eredetitől eltérő méretű gumi-
abroncsokhoz vagy bármilyen más célra.
A tömítőanyag élettartama korlátozott. A lejárat dátuma a palackon látható.
A tömítőanyagos palackot a szavatossági idő lejárta előtt ki kell cserélni egy
új palackra. Csere esetén forduljon hivatalos Toyota márkakereskedéshez,
szervizhez vagy megfelelő képesítéssel és felszereléssel rendelkező szak-
emberhez.
Ha a tömítőfolyadék a ruhájára kerül, foltot hagyhat.
Ha a tömítőanyag rátapad a karosszériára, foltot hagyhat, ha haladéktalanul
el nem távolítja. Azonnal törölje le nedves kendővel.
A javítókészlet használata alatt hangos működési zaj hallható. Ez nem je-
lent meghibásodást.
Ne használja a gumiabroncsnyomás ellenő
rzésére vagy beállítására.
