4517-3. Samostalno održavanje
7
Održavanje i čišćenje

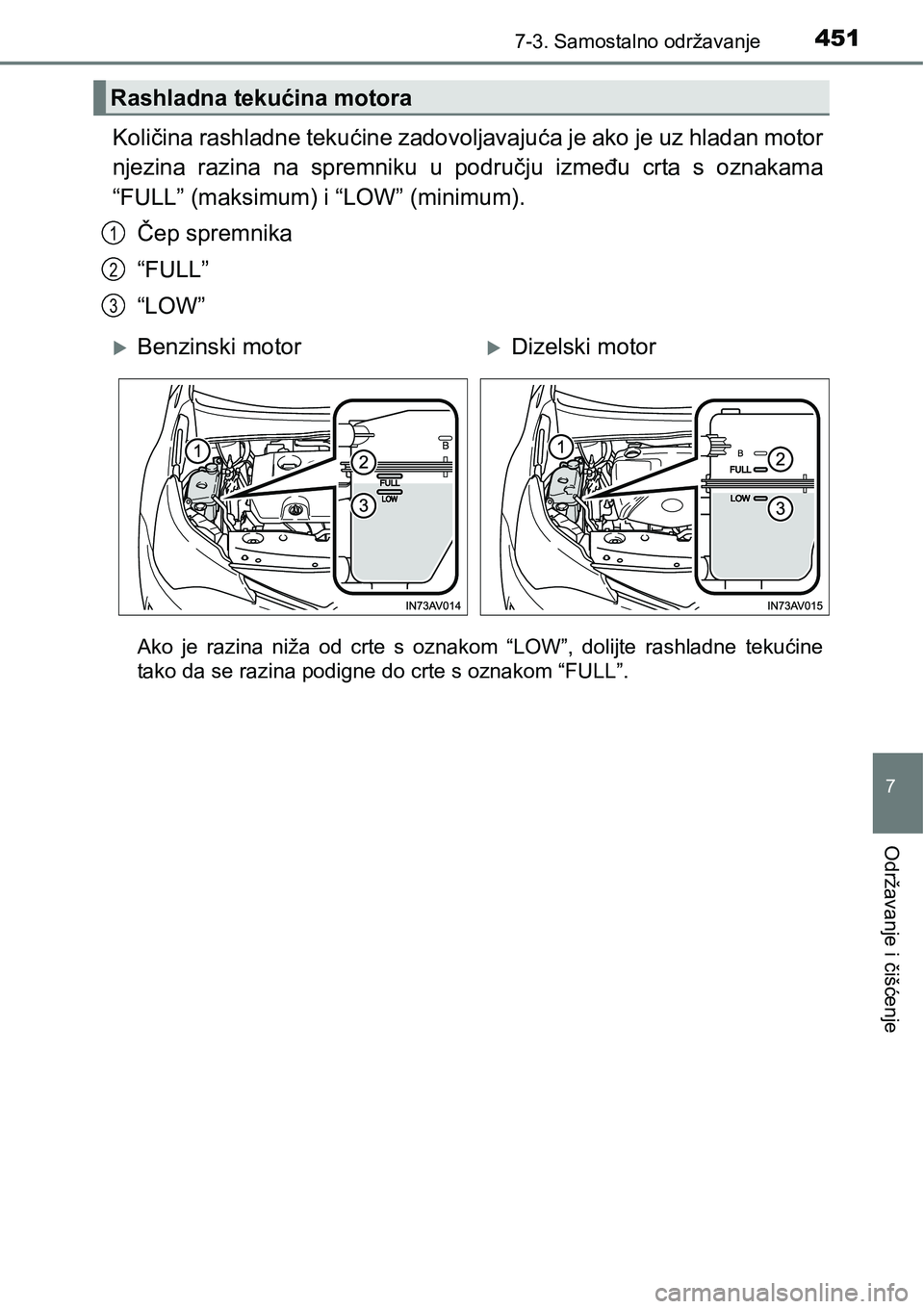

Količina rashladne tekućine zadovoljavajuća je ako je uz hladan motor
njezina razina na spremniku u području između crta s oznakama
“FULL” (maksimum) i “LOW” (minimum).
Čep spremnika
“FULL”
“LOW”
Ako je razina niža od crte s oznakom “LOW”, dolijte rashladne tekućine
tako da se razina podigne do crte s oznakom “FULL”.
Rashladna tekućina motora
1
2
3
Benzinski motorDizelski motor

4527-3. Samostalno održavanje

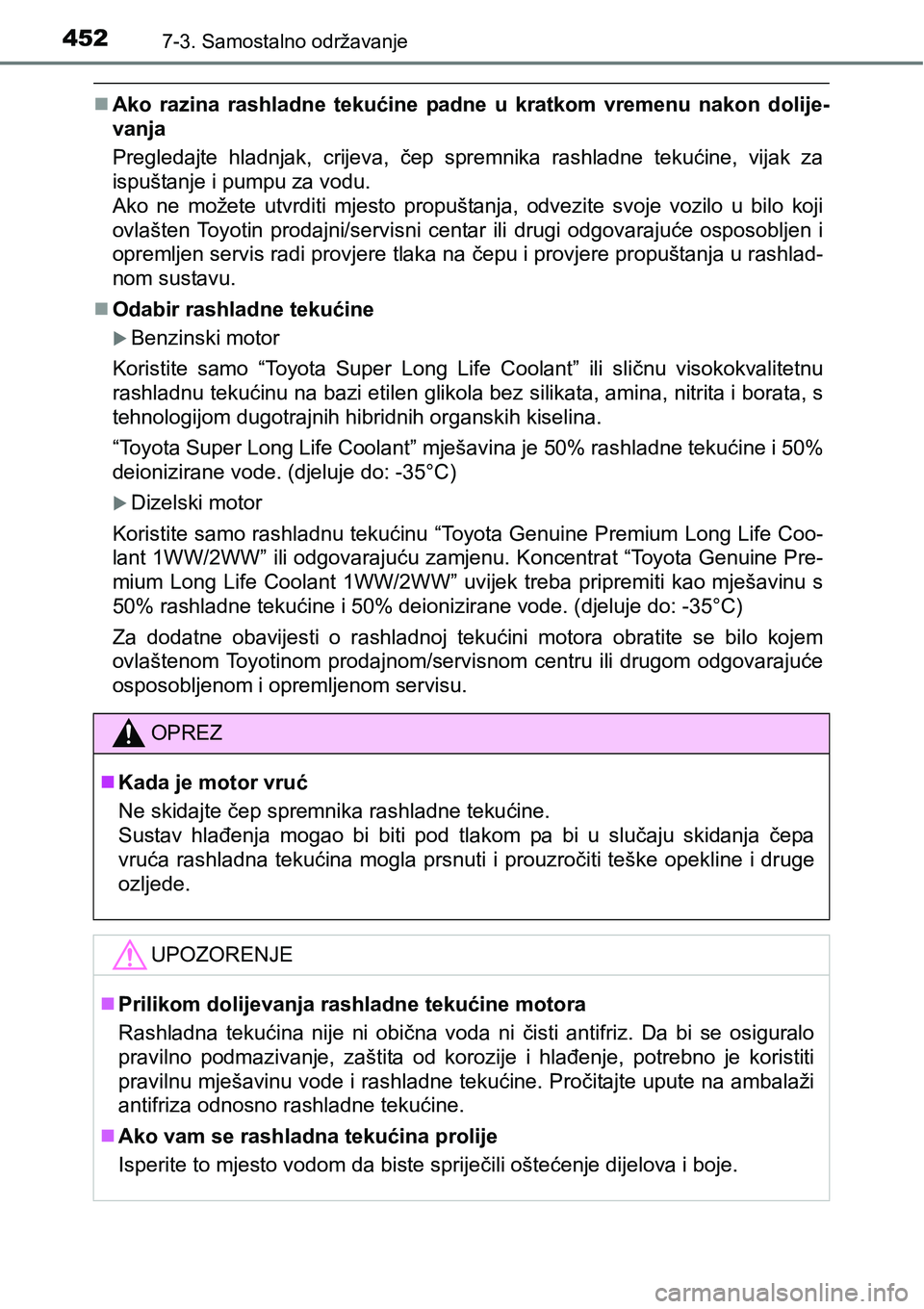

Ako razina rashladne tekućine padne u kratkom vremenu nakon dolije-
vanja
Pregledajte hladnjak, crijeva, čep spremnika rashladne tekućine, vijak za
ispuštanje i pumpu za vodu.
Ako ne možete utvrditi mjesto propuštanja, odvezite svoje vozilo u bilo koji
ovlašten Toyotin prodajni/servisni centar ili drugi odgovarajuće osposobljen i
opremljen servis radi provjere tlaka na čepu i provjere propuštanja u rashlad-
nom sustavu.
Odabir rashladne tekućine
Benzinski motor
Koristite samo “Toyota Super Long Life Coolant” ili sličnu visokokvalitetnu
rashladnu tekućinu na bazi etilen glikola bez silikata, amina, nitrita i borata, s
tehnologijom dugotrajnih hibridnih organskih kiselina.
“Toyota Super Long Life Coolant” mješavina je 50% rashladne tekućine i 50%
deionizirane vode. (djeluje do: -35°C)
Dizelski motor
Koristite samo rashladnu tekućinu “Toyota Genuine Premium Long Life Coo-
lant 1WW/2WW” ili odgovarajuću zamjenu. Koncentrat “Toyota Genuine Pre-
mium Long Life Coolant 1WW/2WW” uvijek treba pripremiti kao mješavinu s
50% rashladne tekućine i 50% deionizirane vode. (djeluje do: -35°C)
Za dodatne obavijesti o rashladnoj tekućini motora obratite se bilo kojem
ovlaštenom Toyotinom prodajnom/servisnom centru ili drugom odgovarajuće
osposobljenom i opremljenom servisu.
OPREZ
Kada je motor vruć
Ne skidajte čep spremnika rashladne tekućine.
Sustav hlađenja mogao bi biti pod tlakom pa bi u slučaju skidanja čepa
vruća rashladna tekućina mogla prsnuti i prouzročiti teške opekline i druge
ozljede.
UPOZORENJE
Prilikom dolijevanja rashladne tekućine motora
Rashladna tekućina nije ni obična voda ni čisti antifriz. Da bi se osiguralo
pravilno podmazivanje, zaštita od korozije i hlađenje, potrebno je koristiti
pravilnu mješavinu vode i rashladne tekućine. Pročitajte upute na ambalaži
antifriza odnosno rashladne tekućine.
Ako vam se rashladna tekućina prolije
Isperite to mjesto vodom da biste spriječili oštećenje dijelova i boje.

4537-3. Samostalno održavanje
7
Održavanje i čišćenje

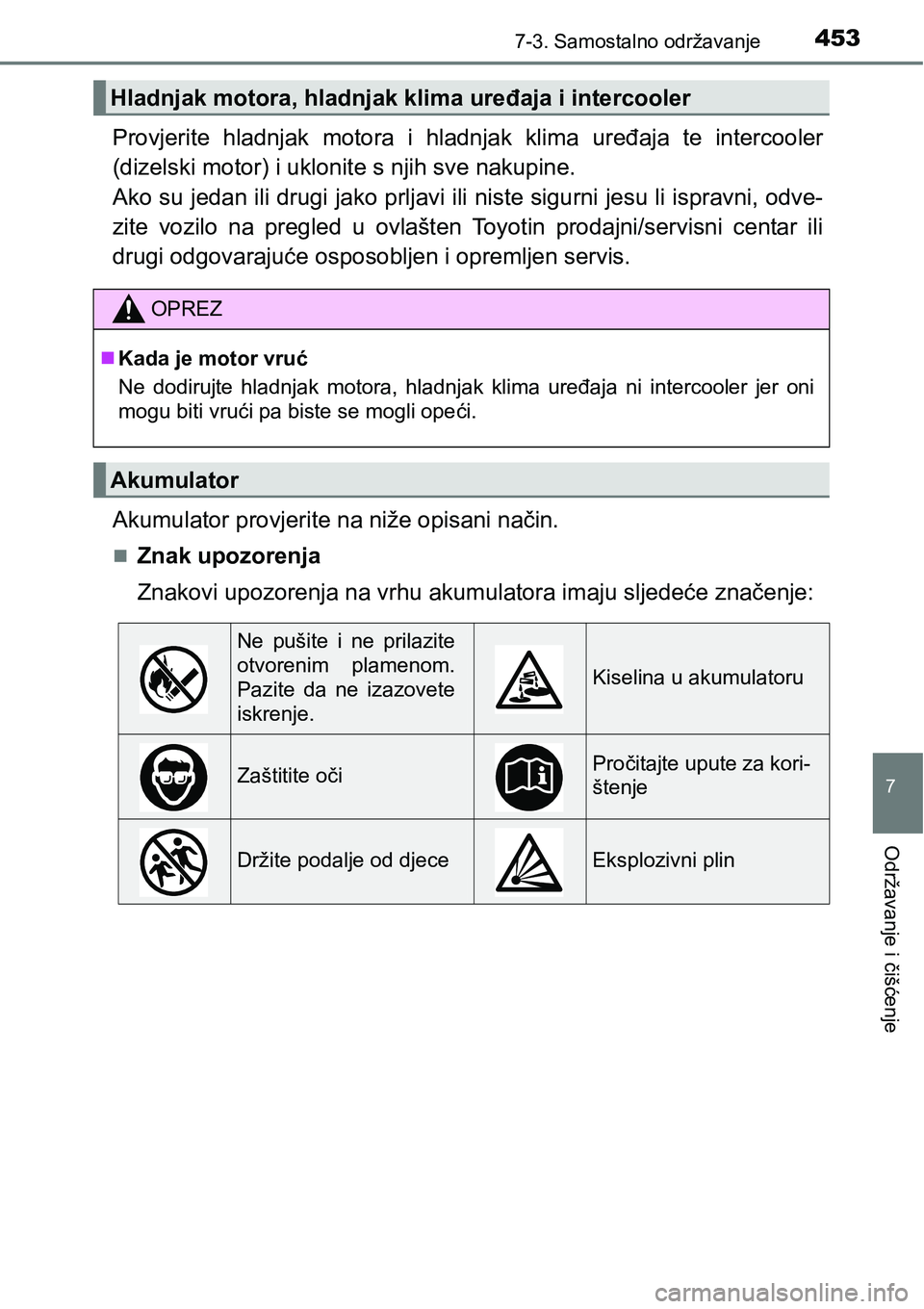

Provjerite hladnjak motora i hladnjak klima uređaja te intercooler
(dizelski motor) i uklonite s njih sve nakupine.
Ako su jedan ili drugi jako prljavi ili niste sigurni jesu li ispravni, odve-
zite vozilo na pregled u ovlašten Toyotin prodajni/servisni centar ili
drugi odgovarajuće osposobljen i opremljen servis.
Akumulator provjerite na niže opisani način.
Znak upozorenja
Znakovi upozorenja na vrhu akumulatora imaju sljedeće značenje:
Hladnjak motora, hladnjak klima uređaja i intercooler
OPREZ
Kada je motor vruć
Ne dodirujte hladnjak motora, hladnjak klima uređaja ni intercooler jer oni
mogu biti vrući pa biste se mogli opeći.
Akumulator
Ne pušite i ne prilazite
otvorenim plamenom.
Pazite da ne izazovete
iskrenje.
Kiselina u akumulatoru
Zaštitite očiPročitajte upute za kori-
štenje
Držite podalje od djeceEksplozivni plin

4547-3. Samostalno održavanje

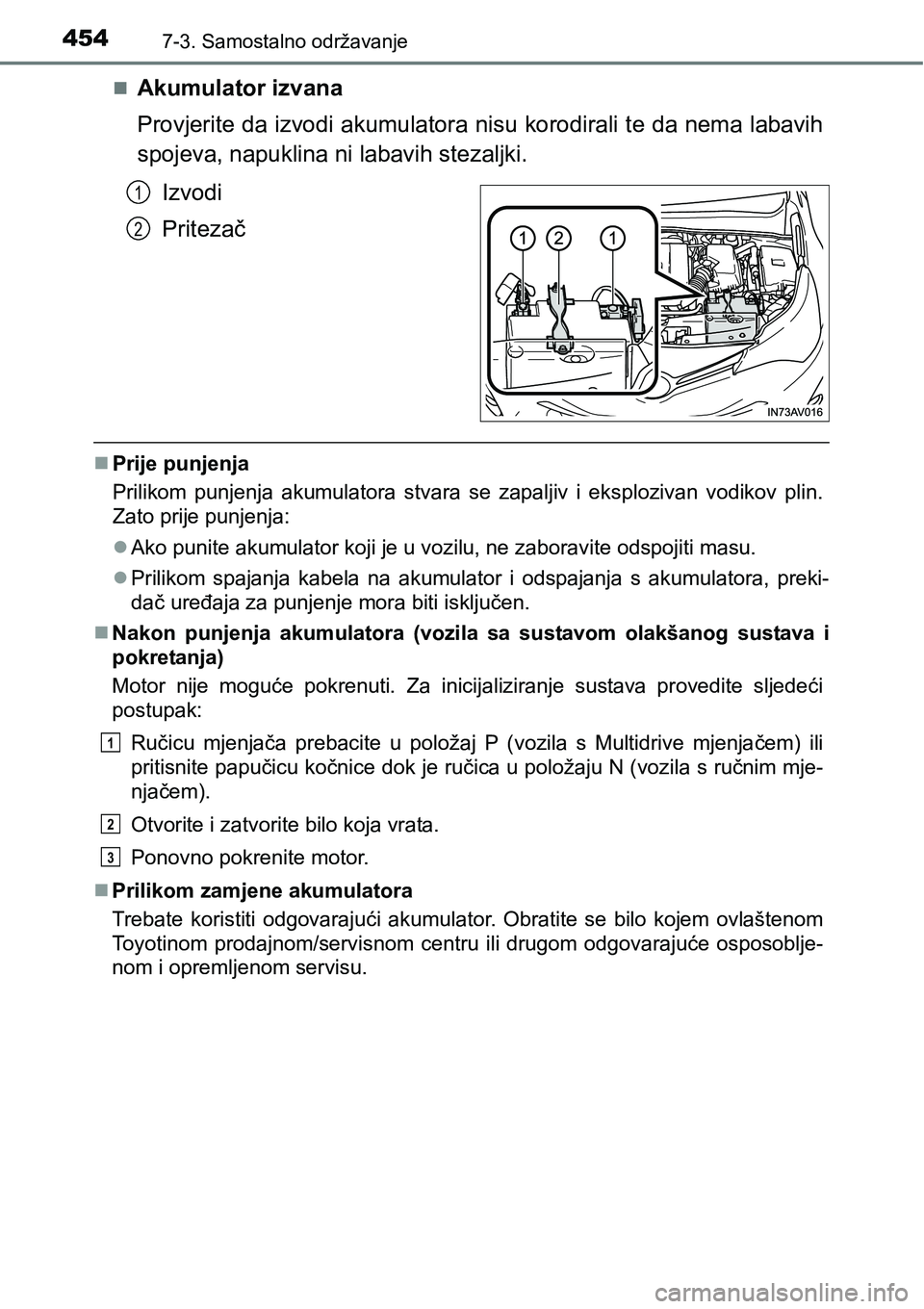

Akumulator izvana
Provjerite da izvodi akumulatora nisu korodirali te da nema labavih
spojeva, napuklina ni labavih stezaljki.
Izvodi
Pritezač
Prije punjenja
Prilikom punjenja akumulatora stvara se zapaljiv i eksplozivan vodikov plin.
Zato prije punjenja:
Ako punite akumulator koji je u vozilu, ne zaboravite odspojiti masu.
Prilikom spajanja kabela na akumulator i odspajanja s akumulatora, preki-
dač uređaja za punjenje mora biti isključen.
Nakon punjenja akumulatora (vozila sa sustavom olakšanog sustava i
pokretanja)
Motor nije moguće pokrenuti. Za inicijaliziranje sustava provedite sljedeći
postupak:
Ručicu mjenjača prebacite u položaj P (vozila s Multidrive mjenjačem) ili
pritisnite papučicu kočnice dok je ručica u položaju N (vozila s ručnim mje-
njačem).
Otvorite i zatvorite bilo koja vrata.
Ponovno pokrenite motor.
Prilikom zamjene akumulatora
Trebate koristiti odgovarajući akumulator. Obratite se bilo kojem ovlaštenom
Toyotinom prodajnom/servisnom centru ili drugom odgovarajuće osposoblje-
nom i opremljenom servisu.
1
2
1
2
3

4557-3. Samostalno održavanje
7
Održavanje i čišćenje
OPREZ

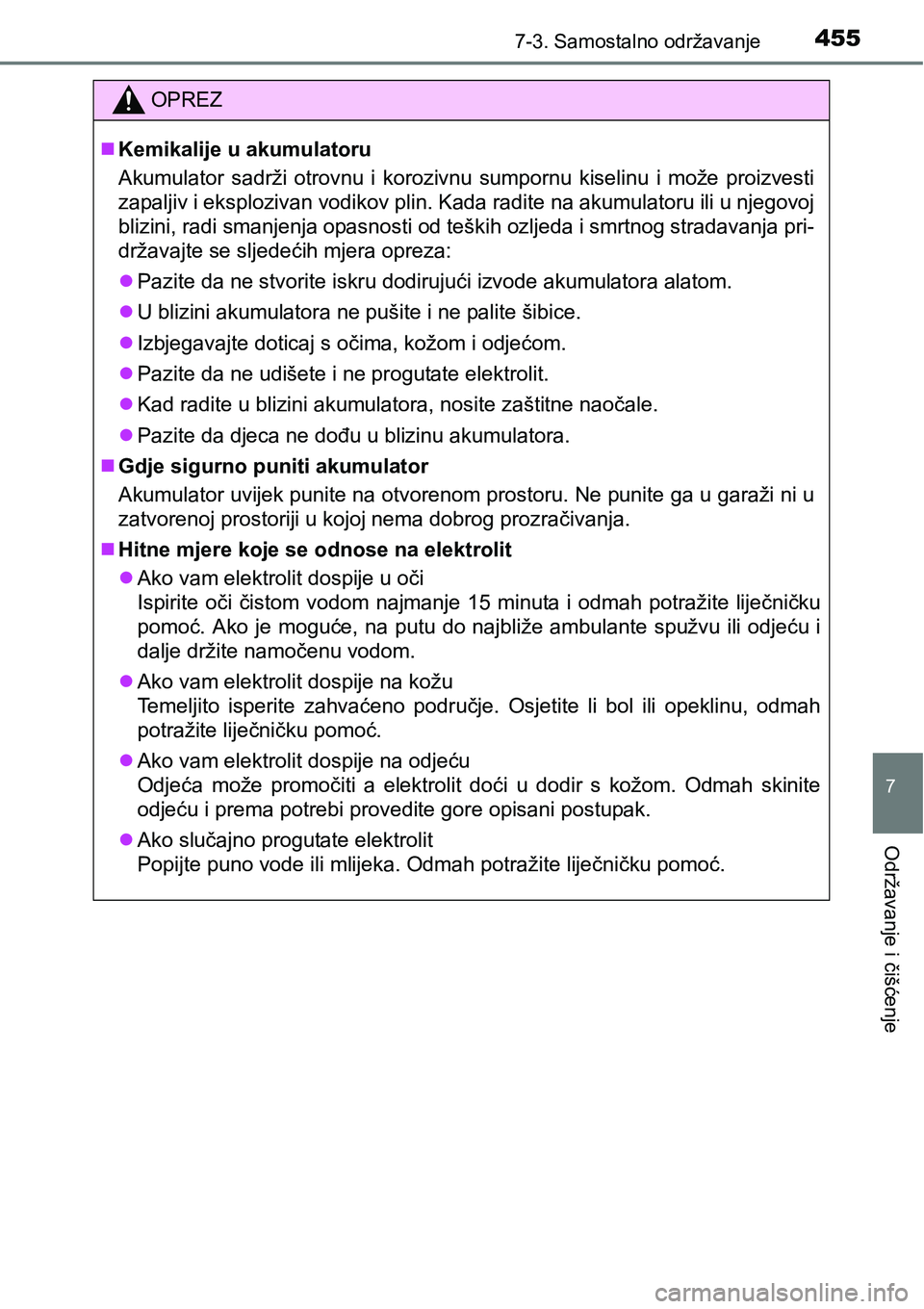

Kemikalije u akumulatoru
Akumulator sadrži otrovnu i korozivnu sumpornu kiselinu i može proizvesti
zapaljiv i eksplozivan vodikov plin. Kada radite na akumulatoru ili u njegovoj
blizini, radi smanjenja opasnosti od teških ozljeda i smrtnog stradavanja pri-
državajte se sljedećih mjera opreza:
Pazite da ne stvorite iskru dodirujući izvode akumulatora alatom.
U blizini akumulatora ne pušite i ne palite šibice.
Izbjegavajte doticaj s očima, kožom i odjećom.
Pazite da ne udišete i ne progutate elektrolit.
Kad radite u blizini akumulatora, nosite zaštitne naočale.
Pazite da djeca ne dođu u blizinu akumulatora.
Gdje sigurno puniti akumulator
Akumulator uvijek punite na otvorenom prostoru. Ne punite ga u garaži ni u
zatvorenoj prostoriji u kojoj nema dobrog prozračivanja.
Hitne mjere koje se odnose na elektrolit
Ako vam elektrolit dospije u oči
Ispirite oči čistom vodom najmanje 15 minuta i odmah potražite liječničku
pomoć. Ako je moguće, na putu do najbliže ambulante spužvu ili odjeću i
dalje držite namočenu vodom.
Ako vam elektrolit dospije na kožu
Temeljito isperite zahvaćeno područje. Osjetite li bol ili opeklinu, odmah
potražite liječničku pomoć.
Ako vam elektrolit dospije na odjeću
Odjeća može promočiti a elektrolit doći u dodir s kožom. Odmah skinite
odjeću i prema potrebi provedite gore opisani postupak.
Ako slučajno progutate elektrolit
Popijte puno vode ili mlijeka. Odmah potražite liječničku pomoć.

4567-3. Samostalno održavanje

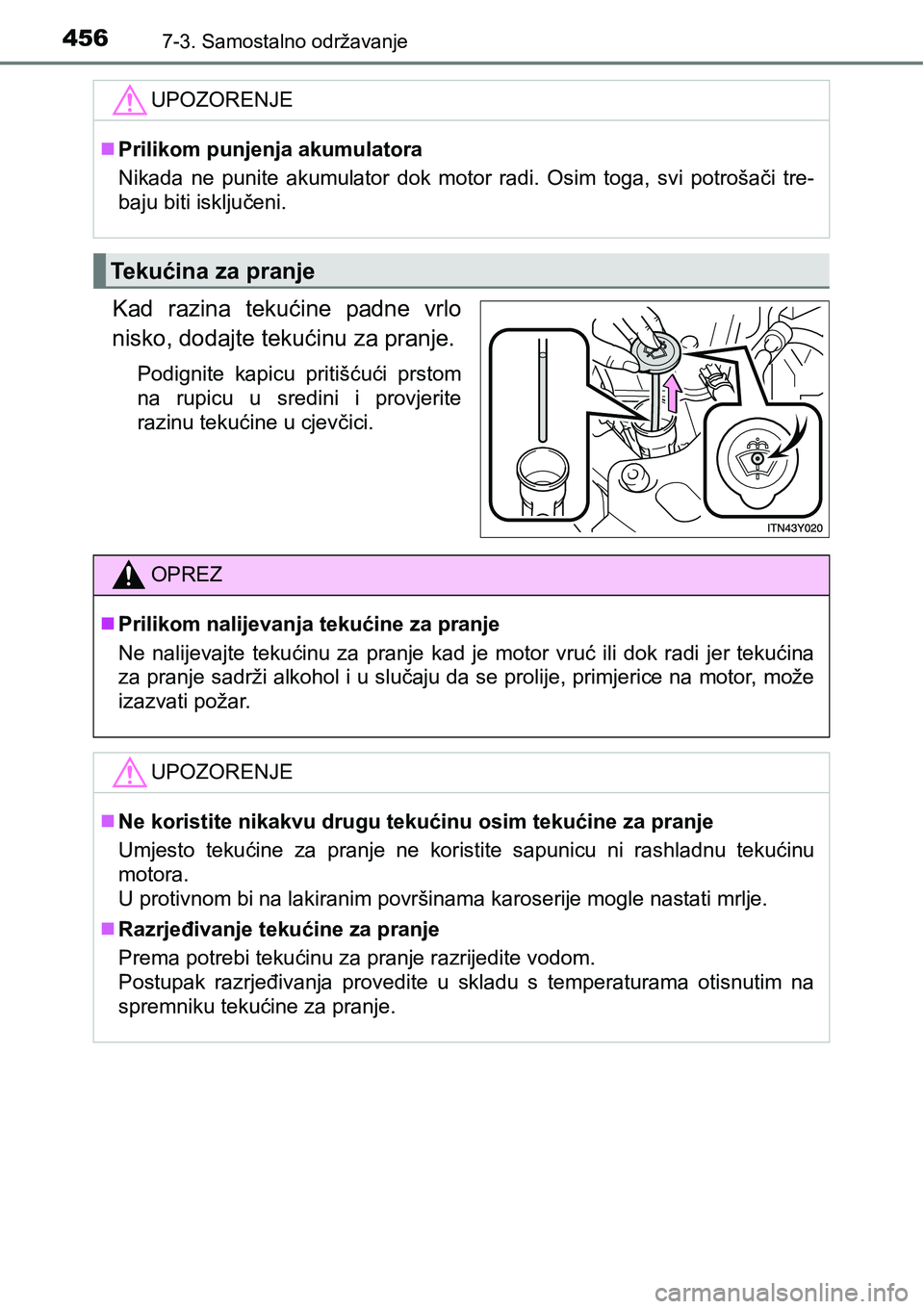

Kad razina tekućine padne vrlo
nisko, dodajte tekućinu za pranje.
Podignite kapicu pritišćući prstom
na rupicu u sredini i provjerite
razinu tekućine u cjevčici.
UPOZORENJE
Prilikom punjenja akumulatora
Nikada ne punite akumulator dok motor radi. Osim toga, svi potrošači tre-
baju biti isključeni.
Te k ućina za pranje
OPREZ
Prilikom nalijevanja tekućine za pranje
Ne nalijevajte tekućinu za pranje kad je motor vruć ili dok radi jer tekućina
za pranje sadrži alkohol i u slučaju da se prolije, primjerice na motor, može
izazvati požar.
UPOZORENJE
Ne koristite nikakvu drugu tekućinu osim tekućine za pranje
Umjesto tekućine za pranje ne koristite sapunicu ni rashladnu tekućinu
motora.
U protivnom bi na lakiranim površinama karoserije mogle nastati mrlje.
Razrjeđivanje tekućine za pranje
Prema potrebi tekućinu za pranje razrijedite vodom.
Postupak razrjeđivanja provedite u skladu s temperaturama otisnutim na
spremniku tekućine za pranje.

4577-3. Samostalno održavanje
7
Održavanje i čišćenje

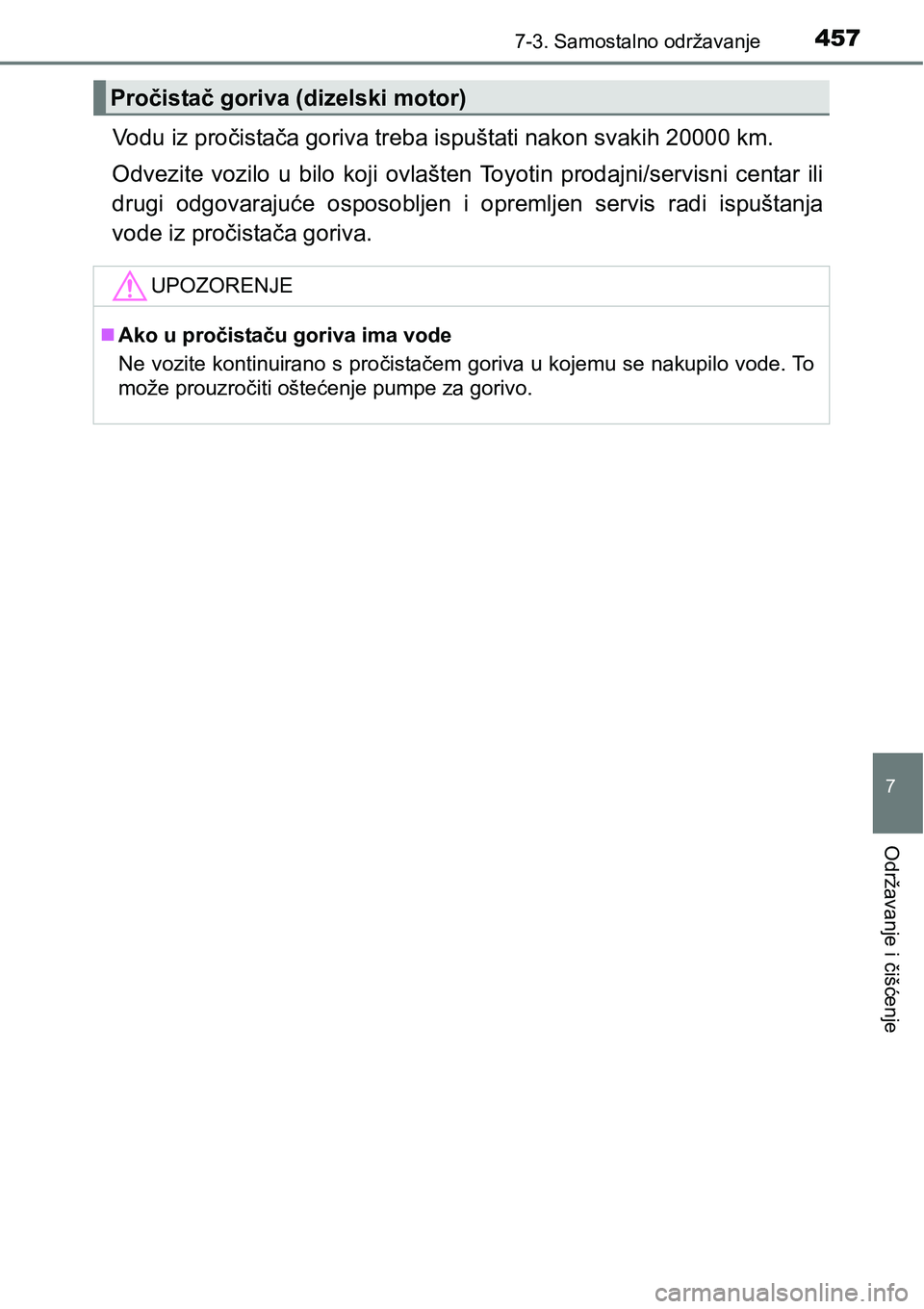

Vodu iz pročistača goriva treba ispuštati nakon svakih 20000 km.
Odvezite vozilo u bilo koji ovlašten Toyotin prodajni/servisni centar ili
drugi odgovarajuće osposobljen i opremljen servis radi ispuštanja
vode iz pročistača goriva.
Pročistač goriva (dizelski motor)
UPOZORENJE
Ako u pročistaču goriva ima vode
Ne vozite kontinuirano s pročistačem goriva u kojemu se nakupilo vode. To
može prouzročiti oštećenje pumpe za gorivo.

4587-3. Samostalno održavanje
Gume
Provjerite vide li se na gumama oznake istrošenosti gazne površine.
Ta k ođer provjerite jesu li gume neravnomjerno istrošene, primjerice
više na jednoj nego na drugoj strani gazne površine.
Ako rezervna guma nije križno zamijenjena, provjerite joj stanje i tlak.
Nova gazna površina
Istrošena gazna površina
Oznaka istrošenosti gazne površine
Mjesto s oznakama istrošenosti gazne površine obilježeno je oznakama
kao što su “TWI” ili “ ”, otisnutim na bočnoj strani svake gume.
Ako su na gumi vidljive oznake istrošenosti gazne površine, zamijenite je.
Zamjenu odnosno križnu zamjenu guma provodite u skladu s
planom održavanja i zavisno od istrošenosti guma.
Provjera guma
1
2
3

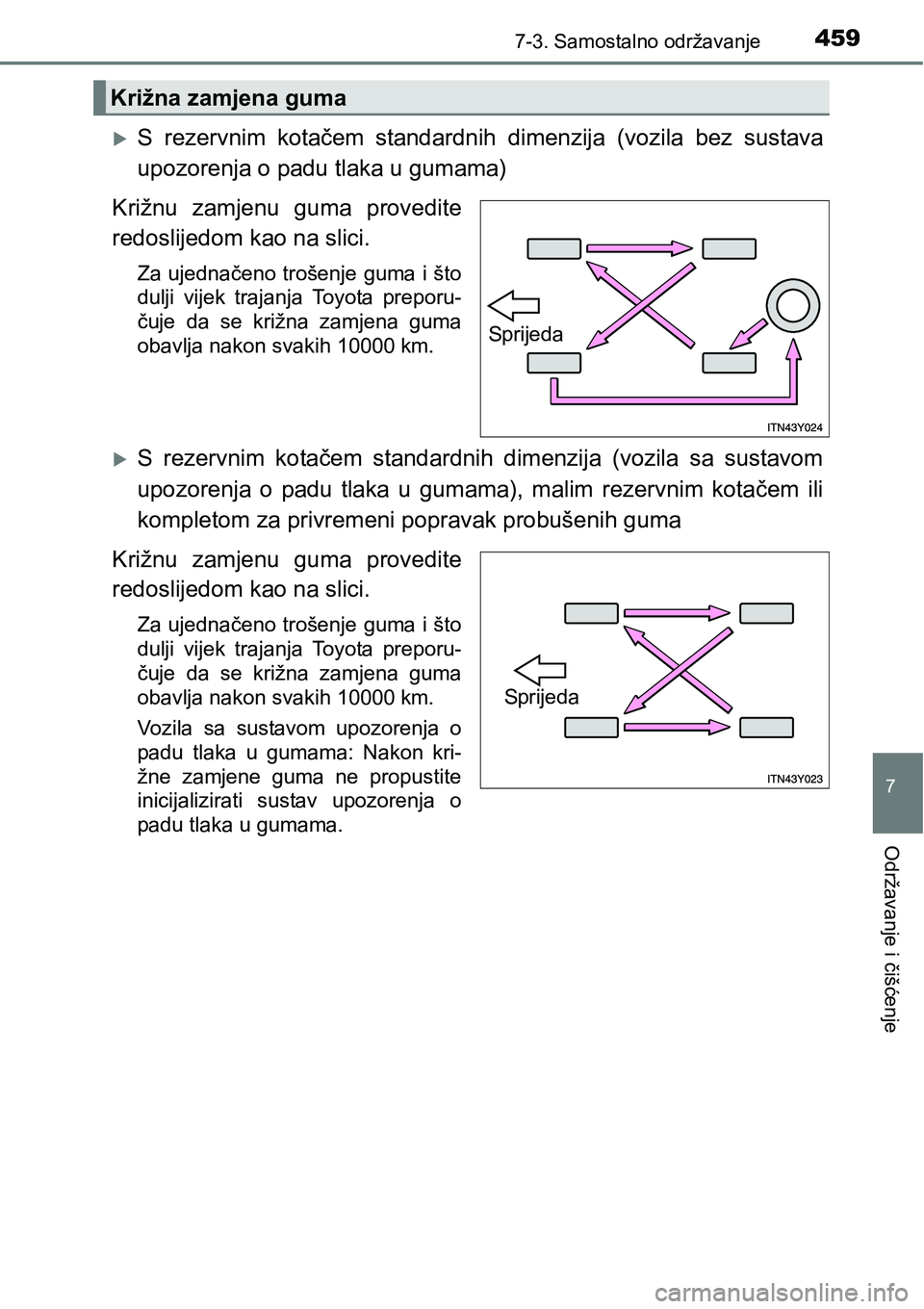

4597-3. Samostalno održavanje
7
Održavanje i čišćenje
S rezervnim kotačem standardnih dimenzija (vozila bez sustava
upozorenja o padu tlaka u gumama)
Križnu zamjenu guma provedite
redoslijedom kao na slici.
Za ujednačeno trošenje guma i što
dulji vijek trajanja Toyota preporu-
čuje da se križna zamjena guma
obavlja nakon svakih 10000 km.
S rezervnim kotačem standardnih dimenzija (vozila sa sustavom
upozorenja o padu tlaka u gumama), malim rezervnim kotačem ili
kompletom za privremeni popravak probušenih guma
Križnu zamjenu guma provedite
redoslijedom kao na slici.
Za ujednačeno trošenje guma i što
dulji vijek trajanja Toyota preporu-
čuje da se križna zamjena guma
obavlja nakon svakih 10000 km.
Vozila sa sustavom upozorenja o
padu tlaka u gumama: Nakon kri-
žne zamjene guma ne propustite
inicijalizirati sustav upozorenja o
padu tlaka u gumama.
Križna zamjena guma
Sprijeda
Sprijeda

4607-3. Samostalno održavanje

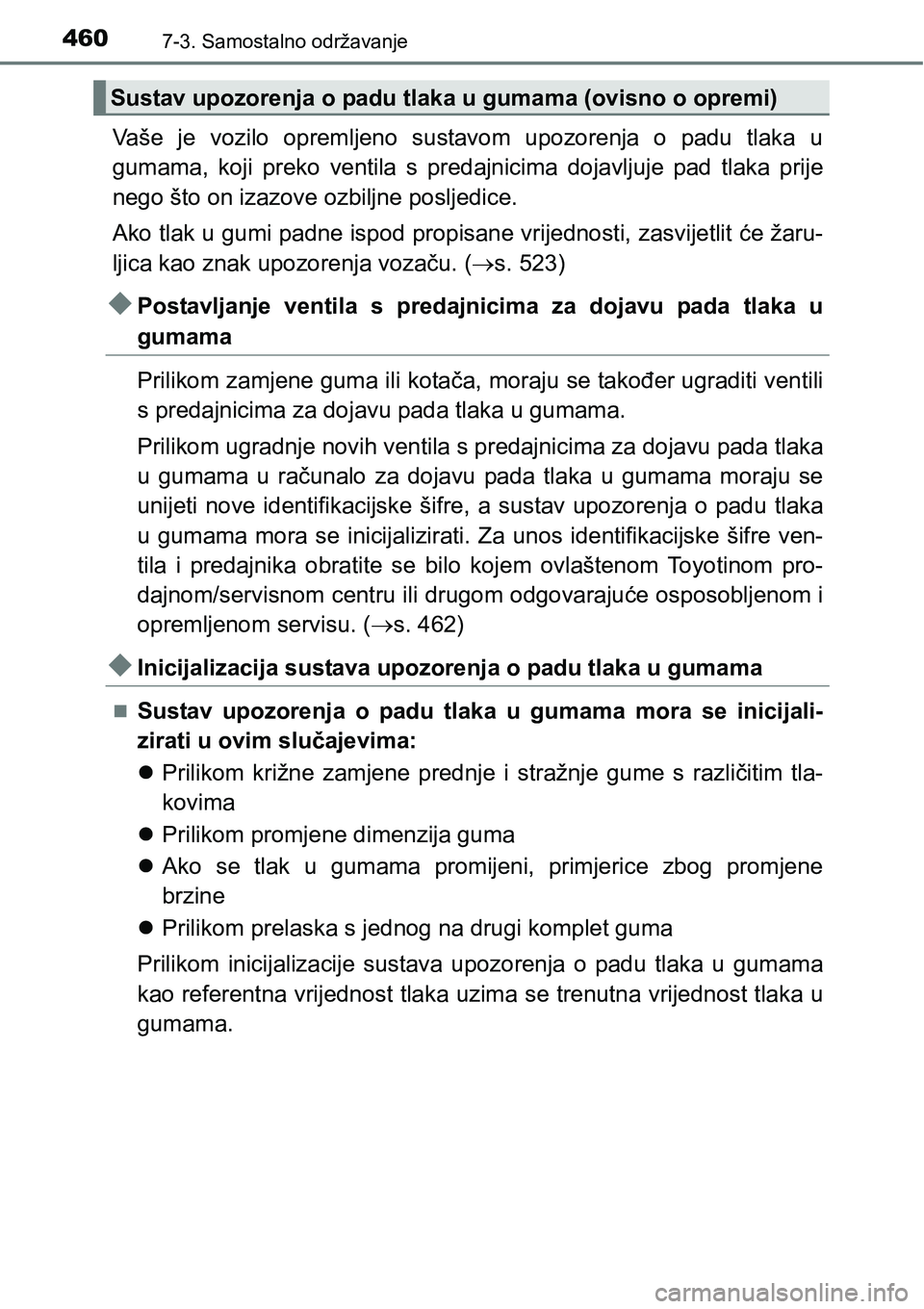

Vaše je vozilo opremljeno sustavom upozorenja o padu tlaka u
gumama, koji preko ventila s predajnicima dojavljuje pad tlaka prije
nego što on izazove ozbiljne posljedice.
Ako tlak u gumi padne ispod propisane vrijednosti, zasvijetlit će žaru-
ljica kao znak upozorenja vozaču. (s. 523)
Postavljanje ventila s predajnicima za dojavu pada tlaka u
gumama
Prilikom zamjene guma ili kotača, moraju se također ugraditi ventili
s predajnicima za dojavu pada tlaka u gumama.
Prilikom ugradnje novih ventila s predajnicima za dojavu pada tlaka
u gumama u računalo za dojavu pada tlaka u gumama moraju se
unijeti nove identifikacijske šifre, a sustav upozorenja o padu tlaka
u gumama mora se inicijalizirati. Za unos identifikacijske šifre ven-
tila i predajnika obratite se bilo kojem ovlaštenom Toyotinom pro-
dajnom/servisnom centru ili drugom odgovarajuće osposobljenom i
opremljenom servisu. (s. 462)
Inicijalizacija sustava upozorenja o padu tlaka u gumama
Sustav upozorenja o padu tlaka u gumama mora se inicijali-
zirati u ovim slučajevima:
Prilikom križne zamjene prednje i stražnje gume s različitim tla-
kovima
Prilikom promjene dimenzija guma
Ako se tlak u gumama promijeni, primjerice zbog promjene
brzine
Prilikom prelaska s jednog na drugi komplet guma
Prilikom inicijalizacije sustava upozorenja o padu tlaka u gumama
kao referentna vrijednost tlaka uzima se trenutna vrijednost tlaka u
gumama.
Sustav upozorenja o padu tlaka u gumama (ovisno o opremi)
