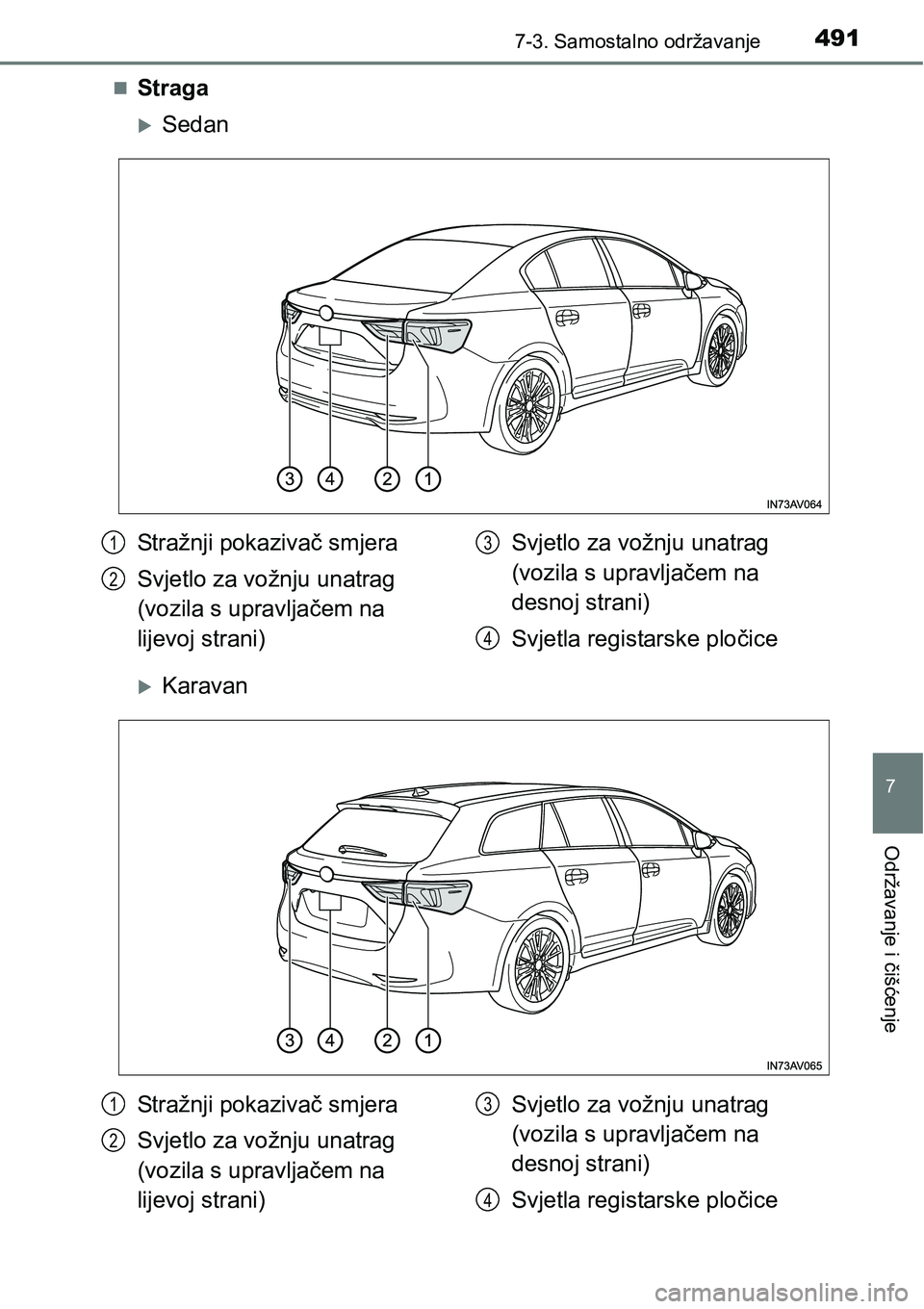

Page 491 of 648
4917-3. Samostalno održavanje
7
Održavanje i čišćenje
Straga
Sedan
Karavan
Stražnji pokazivač smjera
Svjetlo za vožnju unatrag
(vozila s upravljačem na
lijevoj strani)Svjetlo za vožnju unatrag
(vozila s upravljačem na
desnoj strani)
Svjetla registarske pločice1
2
3
4
Stražnji pokazivač smjera
Svjetlo za vožnju unatrag
(vozila s upravljačem na
lijevoj strani)Svjetlo za vožnju unatrag
(vozila s upravljačem na
desnoj strani)
Svjetla registarske pločice1
2
3
4

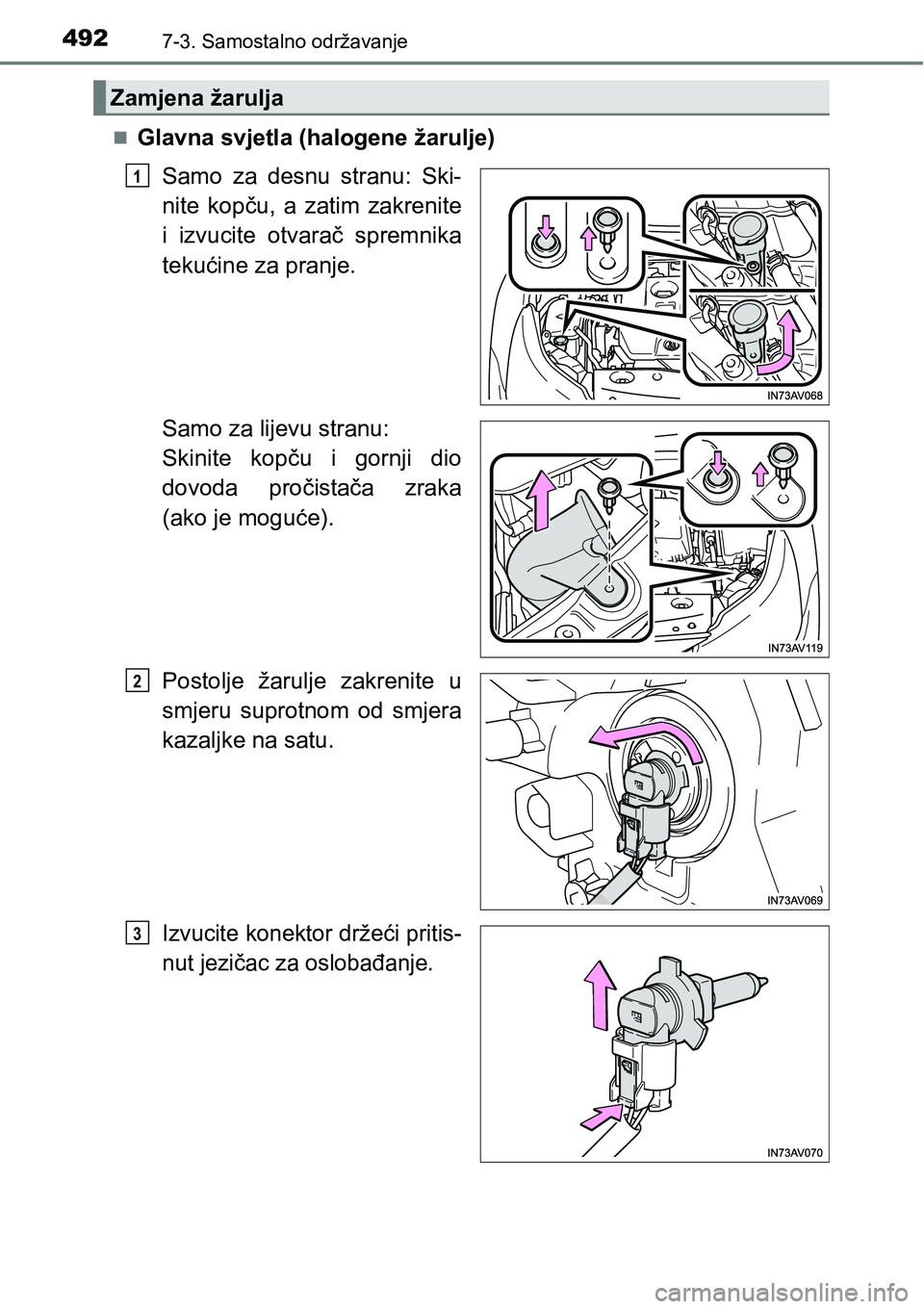

Page 492 of 648
4927-3. Samostalno održavanje
Glavna svjetla (halogene žarulje)
Samo za desnu stranu: Ski-
nite kopču, a zatim zakrenite
i izvucite otvarač spremnika
tekućine za pranje.
Samo za lijevu stranu:
Skinite kopču i gornji dio
dovoda pročistača zraka
(ako je moguće).
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvucite konektor držeći pritis-
nut jezičac za oslobađanje.
Zamjena žarulja
1
2
3

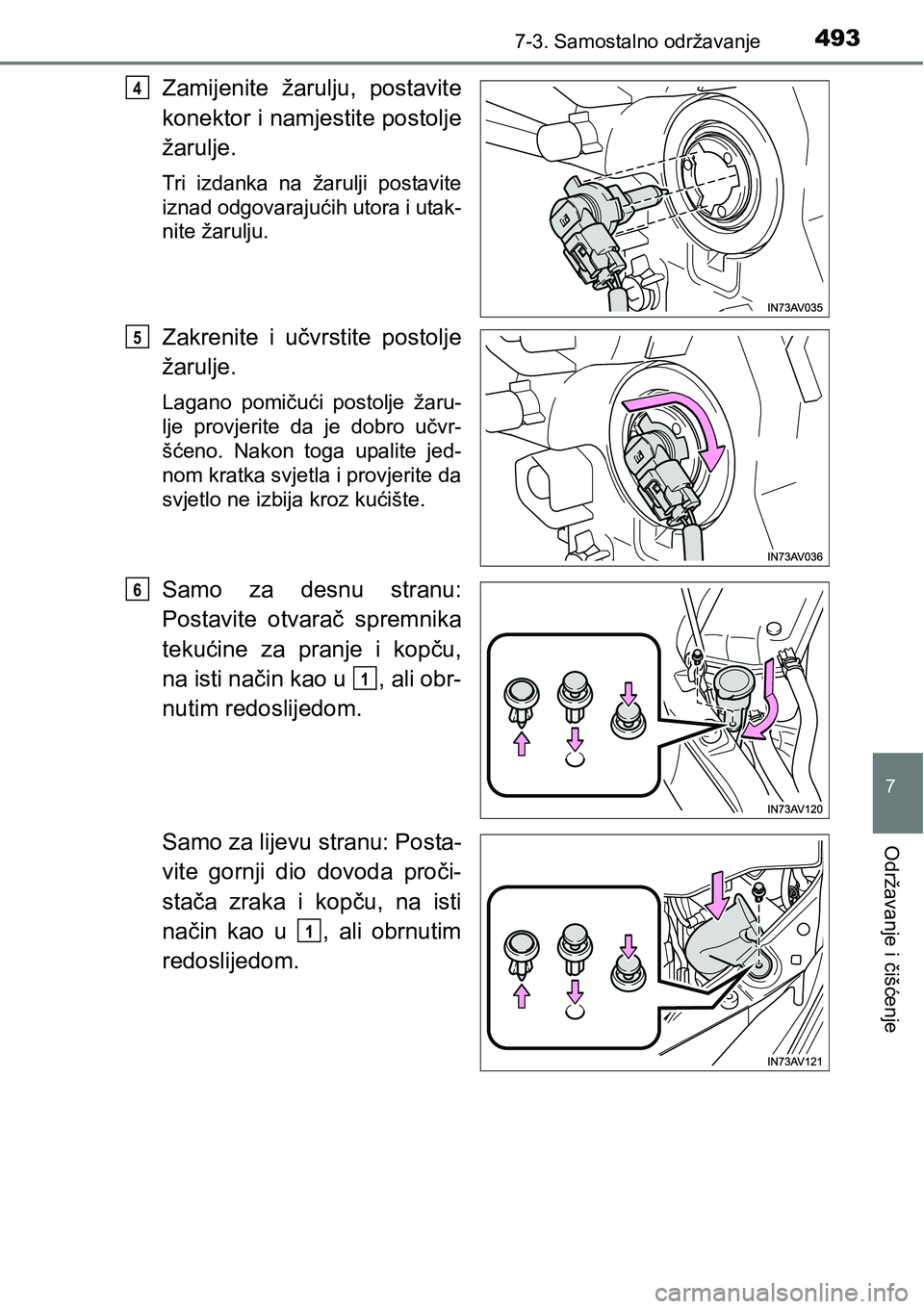

Page 493 of 648
4937-3. Samostalno održavanje
7
Održavanje i čišćenje
Zamijenite žarulju, postavite
konektor i namjestite postolje
žarulje.
Tri izdanka na žarulji postavite
iznad odgovarajućih utora i utak-
nite žarulju.
Zakrenite i učvrstite postolje
žarulje.
Lagano pomičući postolje žaru-
lje provjerite da je dobro učvr-
šćeno. Nakon toga upalite jed-
nom kratka svjetla i provjerite da
svjetlo ne izbija kroz kućište.
Samo za desnu stranu:
Postavite otvarač spremnika
tekućine za pranje i kopču,
na isti način kao u , ali obr-
nutim redoslijedom.
Samo za lijevu stranu: Posta-
vite gornji dio dovoda proči-
stača zraka i kopču, na isti
način kao u , ali obrnutim
redoslijedom.
4
5
6
1
1

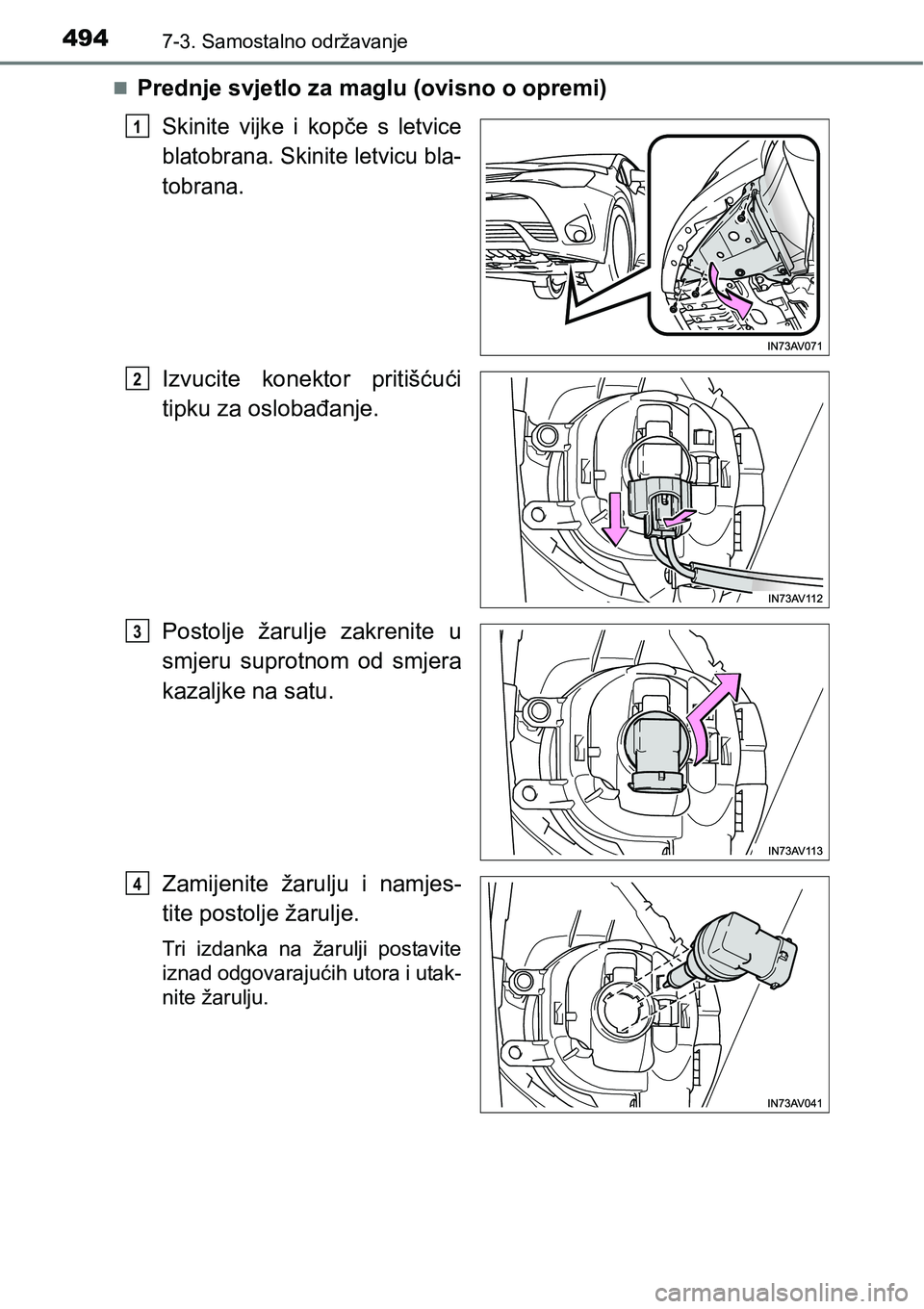

Page 494 of 648
4947-3. Samostalno održavanje
Prednje svjetlo za maglu (ovisno o opremi)
Skinite vijke i kopče s letvice
blatobrana. Skinite letvicu bla-
tobrana.
Izvucite konektor pritišćući
tipku za oslobađanje.
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Zamijenite žarulju i namjes-
tite postolje žarulje.
Tri izdanka na žarulji postavite
iznad odgovarajućih utora i utak-
nite žarulju.
1
2
3
4

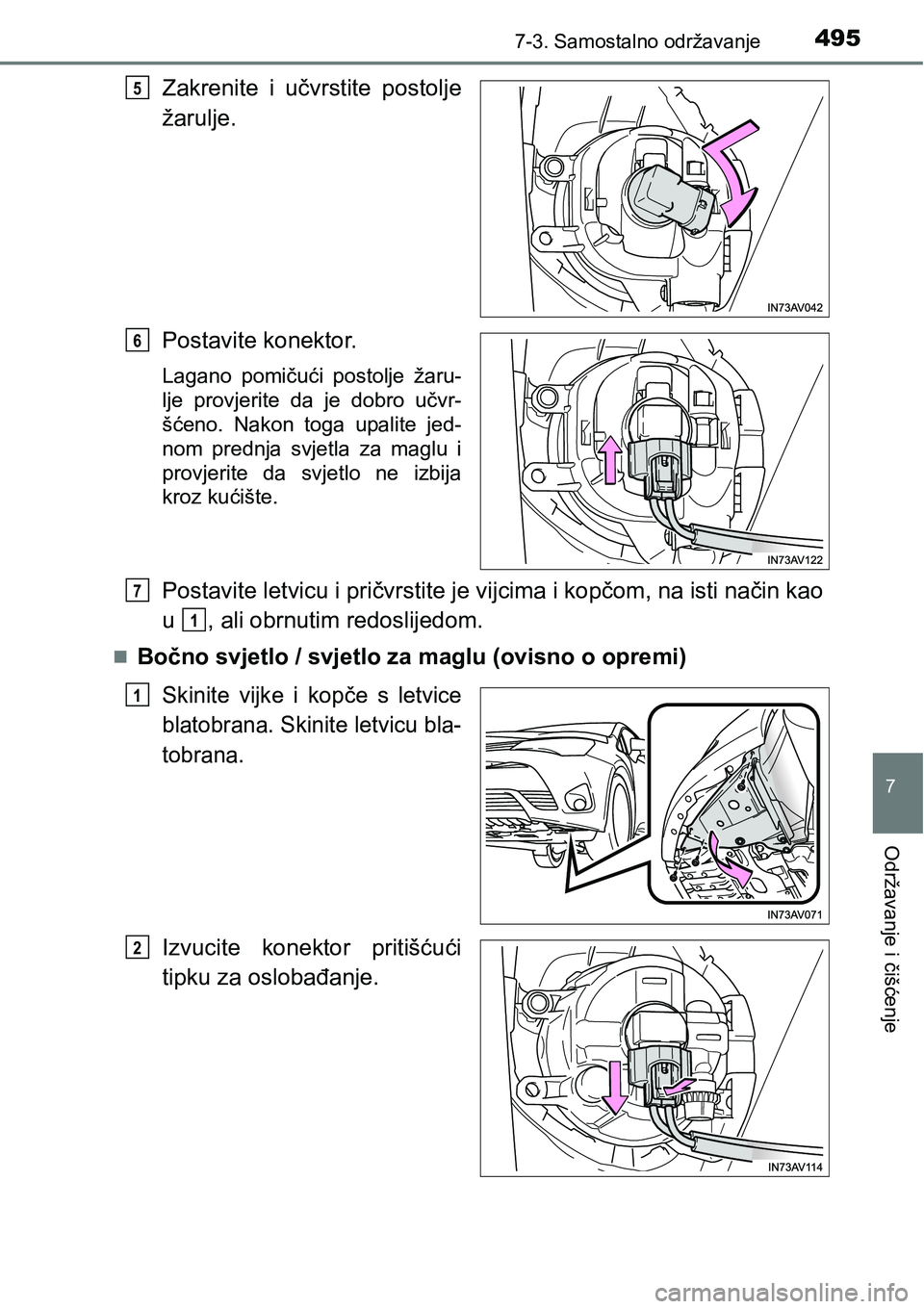

Page 495 of 648
4957-3. Samostalno održavanje
7
Održavanje i čišćenje
Zakrenite i učvrstite postolje
žarulje.
Postavite konektor.
Lagano pomičući postolje žaru-
lje provjerite da je dobro učvr-
šćeno. Nakon toga upalite jed-
nom prednja svjetla za maglu i
provjerite da svjetlo ne izbija
kroz kućište.
Postavite letvicu i pričvrstite je vijcima i kopčom, na isti način kao
u , ali obrnutim redoslijedom.
Bočno svjetlo / svjetlo za maglu (ovisno o opremi)
Skinite vijke i kopče s letvice
blatobrana. Skinite letvicu bla-
tobrana.
Izvucite konektor pritišćući
tipku za oslobađanje.
5
6
7
1
1
2

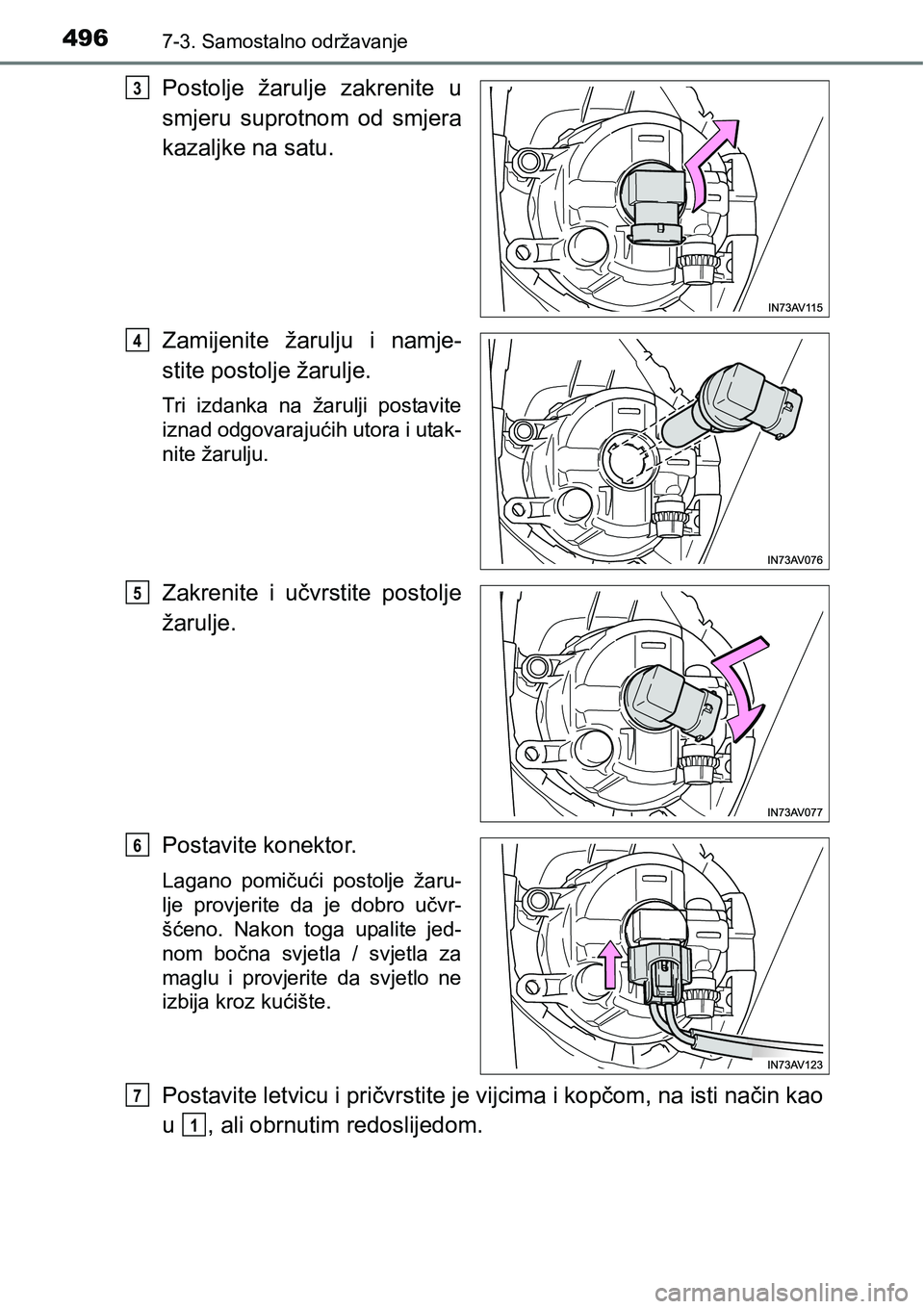

Page 496 of 648
4967-3. Samostalno održavanje
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Zamijenite žarulju i namje-
stite postolje žarulje.
Tri izdanka na žarulji postavite
iznad odgovarajućih utora i utak-
nite žarulju.
Zakrenite i učvrstite postolje
žarulje.
Postavite konektor.
Lagano pomičući postolje žaru-
lje provjerite da je dobro učvr-
šćeno. Nakon toga upalite jed-
nom bočna svjetla / svjetla za
maglu i provjerite da svjetlo ne
izbija kroz kućište.
Postavite letvicu i pričvrstite je vijcima i kopčom, na isti način kao
u , ali obrnutim redoslijedom.
3
4
5
6
7
1

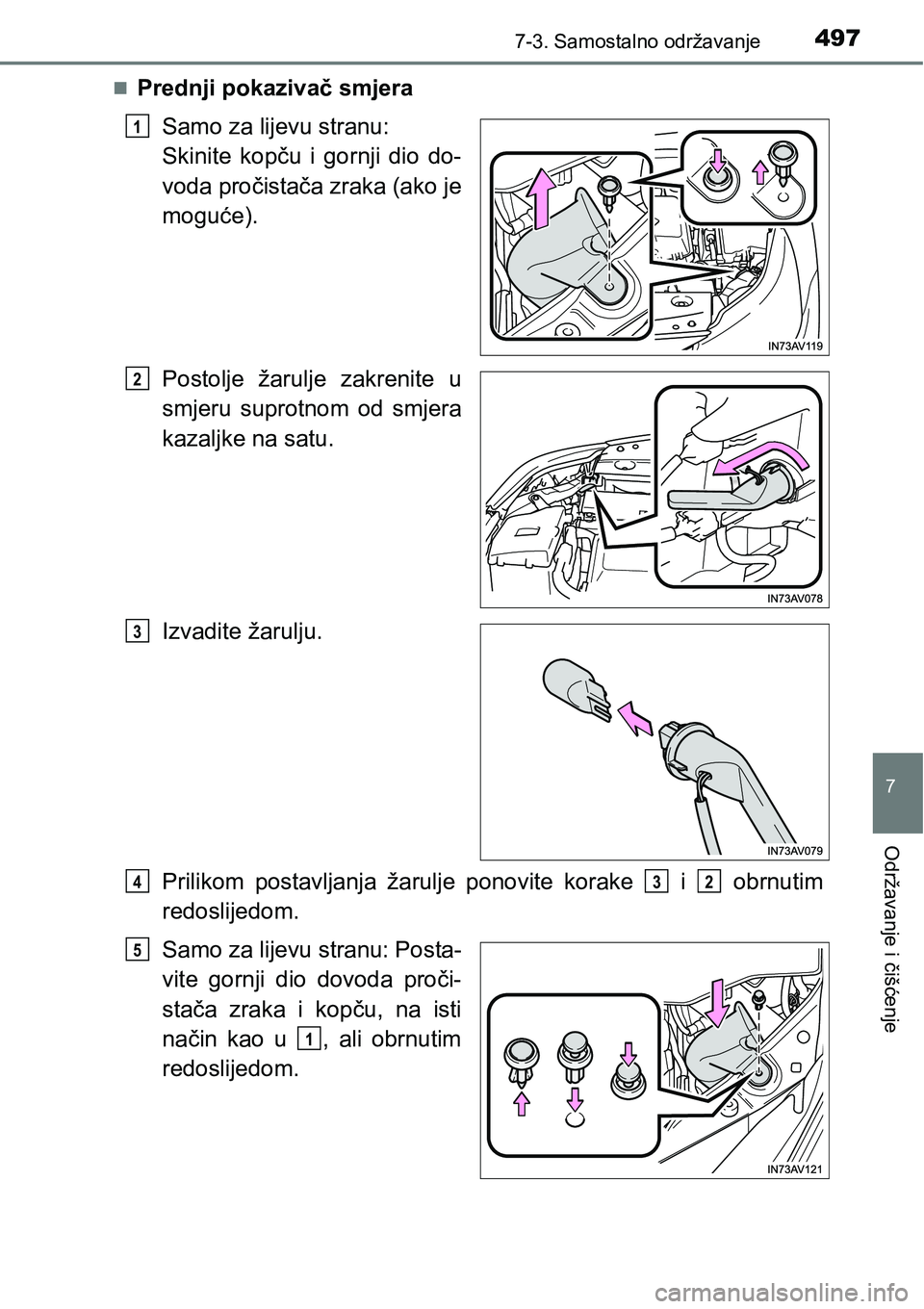

Page 497 of 648
4977-3. Samostalno održavanje
7
Održavanje i čišćenje
Prednji pokazivač smjera
Samo za lijevu stranu:
Skinite kopču i gornji dio do-
voda pročistača zraka (ako je
moguće).
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvadite žarulju.
Prilikom postavljanja žarulje ponovite korake i obrnutim
redoslijedom.
Samo za lijevu stranu: Posta-
vite gornji dio dovoda proči-
stača zraka i kopču, na isti
način kao u , ali obrnutim
redoslijedom.
1
2
3
432
5
1

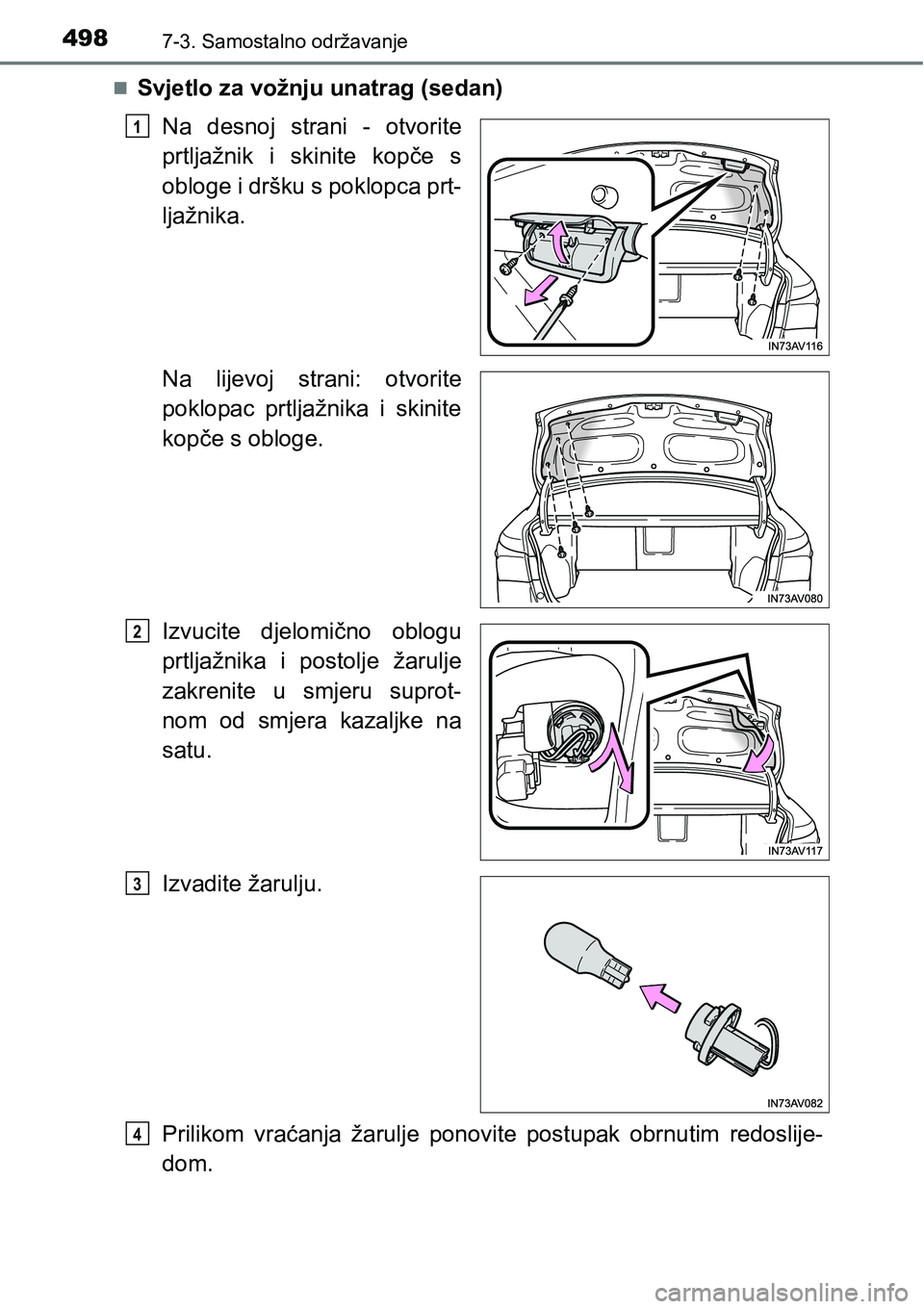

Page 498 of 648
4987-3. Samostalno održavanje
Svjetlo za vožnju unatrag (sedan)
Na desnoj strani - otvorite
prtljažnik i skinite kopče s
obloge i dršku s poklopca prt-
ljažnika.
Na lijevoj strani: otvorite
poklopac prtljažnika i skinite
kopče s obloge.
Izvucite djelomično oblogu
prtljažnika i postolje žarulje
zakrenite u smjeru suprot-
nom od smjera kazaljke na
satu.
Izvadite žarulju.
Prilikom vraćanja žarulje ponovite postupak obrnutim redoslije-
dom.
1
2
3
4

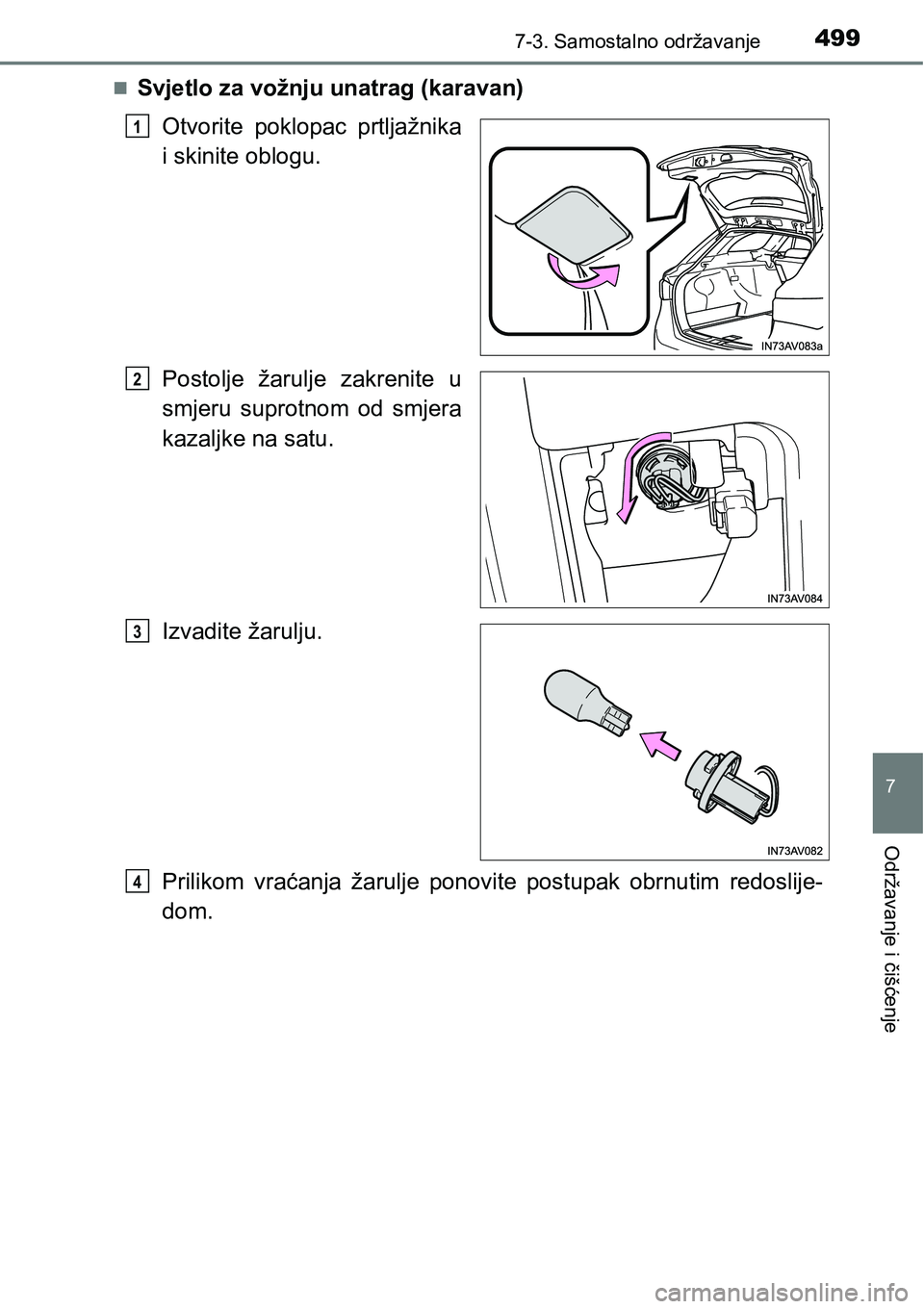

Page 499 of 648
4997-3. Samostalno održavanje
7
Održavanje i čišćenje
Svjetlo za vožnju unatrag (karavan)
Otvorite poklopac prtljažnika
i skinite oblogu.
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvadite žarulju.
Prilikom vraćanja žarulje ponovite postupak obrnutim redoslije-
dom.
1
2
3
4

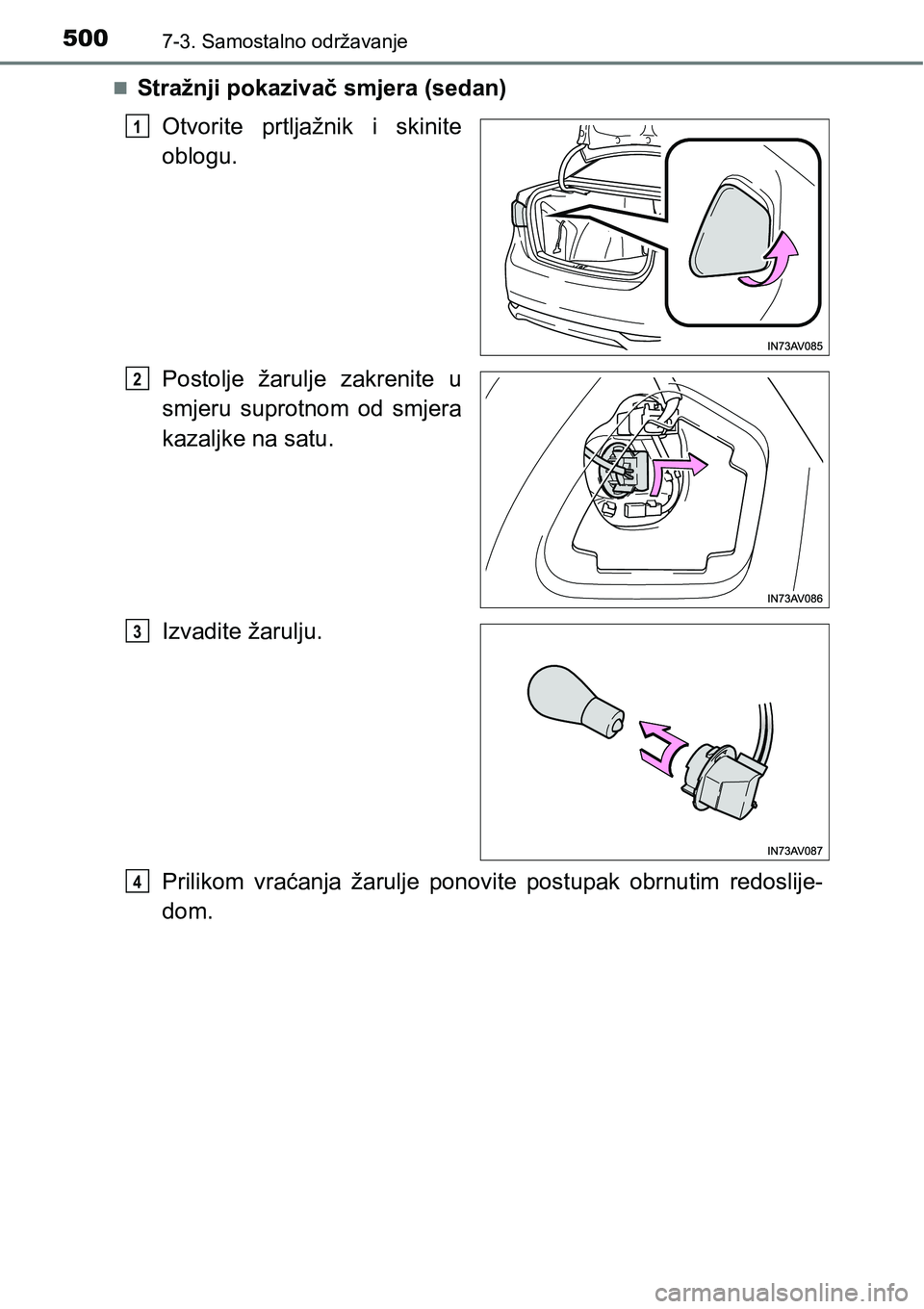

Page 500 of 648
5007-3. Samostalno održavanje
Stražnji pokazivač smjera (sedan)
Otvorite prtljažnik i skinite
oblogu.
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvadite žarulju.
Prilikom vraćanja žarulje ponovite postupak obrnutim redoslije-
dom.
1
2
3
4
