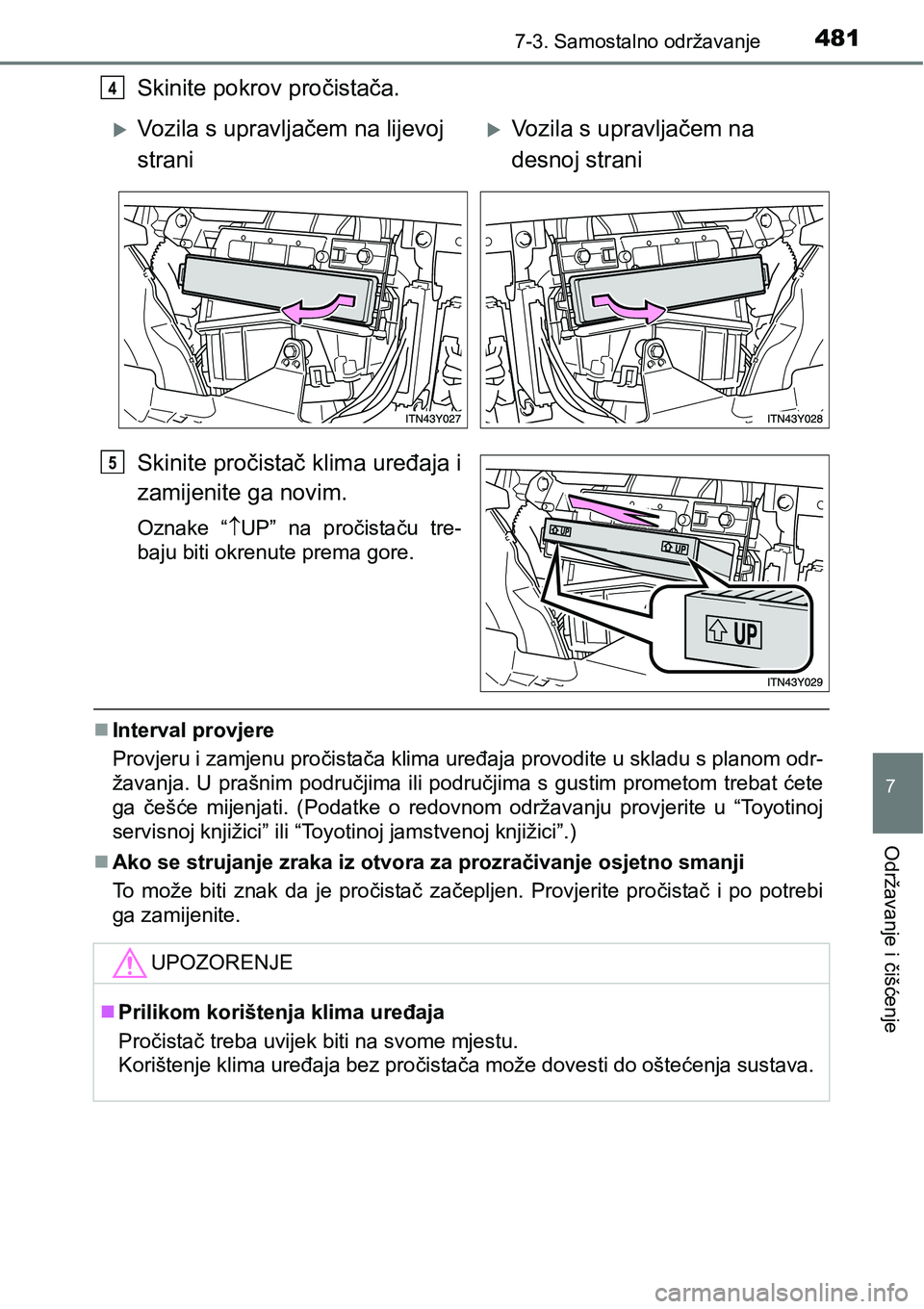

Page 481 of 648

4817-3. Samostalno održavanje
7
Održavanje i čišćenje
Skinite pokrov pročistača.
Skinite pročistač klima uređaja i
zamijenite ga novim.
Oznake “UP” na pročistaču tre-
baju biti okrenute prema gore.
Interval provjere
Provjeru i zamjenu pročistača klima uređaja provodite u skladu s planom odr-
žavanja. U prašnim područjima ili područjima s gustim prometom trebat ćete
ga češće mijenjati. (Podatke o redovnom održavanju provjerite u “Toyotinoj
servisnoj knjižici” ili “Toyotinoj jamstvenoj knjižici”.)
Ako se strujanje zraka iz otvora za prozračivanje osjetno smanji
To može biti znak da je pročistač začepljen. Provjerite pročistač i po potrebi
ga zamijenite.
4
Vozila s upravljačem na lijevoj
straniVozila s upravljačem na
desnoj strani
5
UPOZORENJE
Prilikom korištenja klima uređaja
Pročistač treba uvijek biti na svome mjestu.
Korištenje klima uređaja bez pročistača može dovesti do oštećenja sustava.
Page 482 of 648

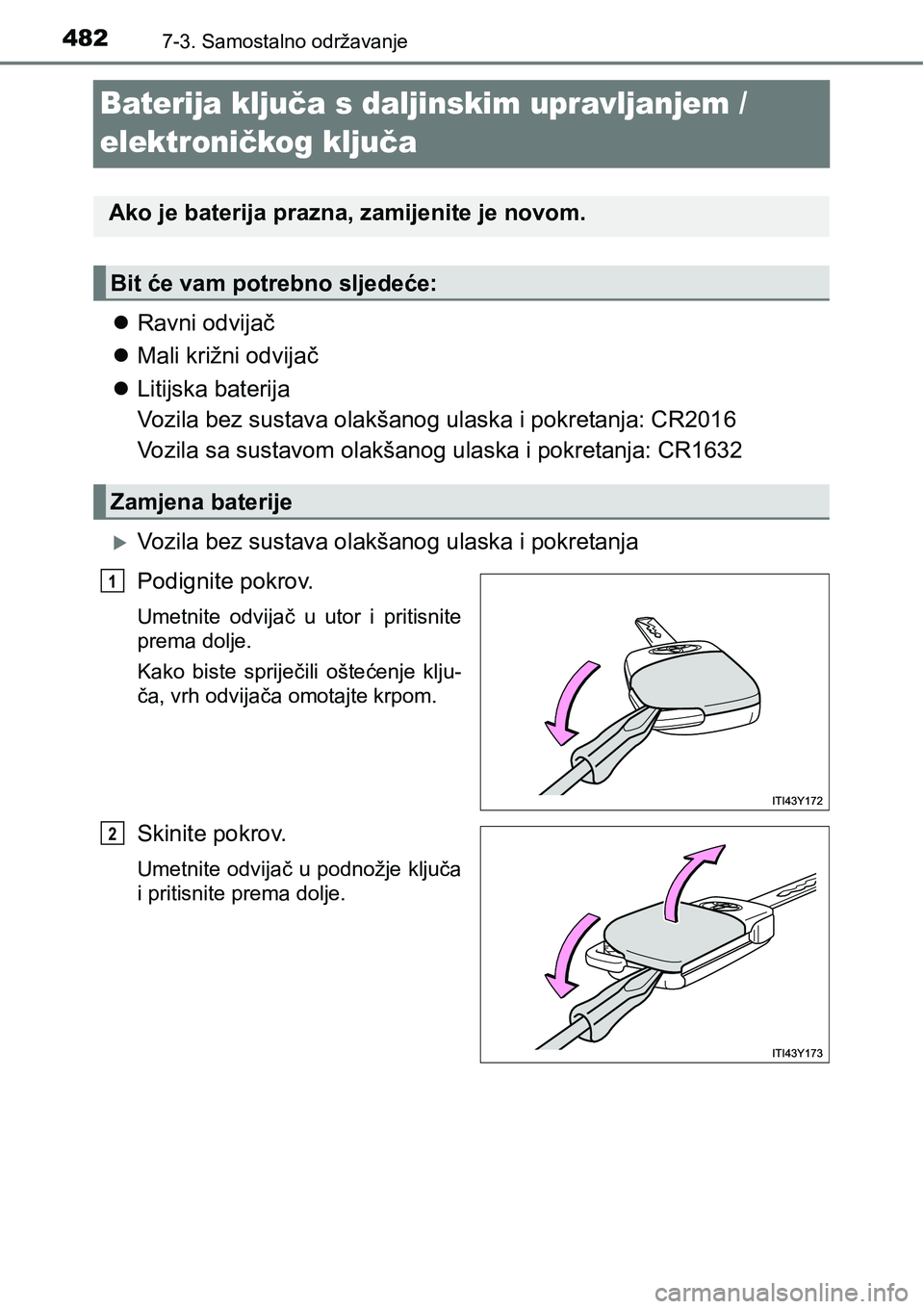

4827-3. Samostalno održavanje
Baterija ključa s daljinskim upravljanjem /
elektroničkog ključa
Ravni odvijač
Mali križni odvijač
Litijska baterija
Vozila bez sustava olakšanog ulaska i pokretanja: CR2016
Vozila sa sustavom olakšanog ulaska i pokretanja: CR1632
Vozila bez sustava olakšanog ulaska i pokretanja
Podignite pokrov.
Umetnite odvijač u utor i pritisnite
prema dolje.
Kako biste spriječili oštećenje klju-
ča, vrh odvijača omotajte krpom.
Skinite pokrov.
Umetnite odvijač u podnožje ključa
i pritisnite prema dolje.
Ako je baterija prazna, zamijenite je novom.
Bit će vam potrebno sljedeće:
Zamjena baterije
1
2
Page 483 of 648

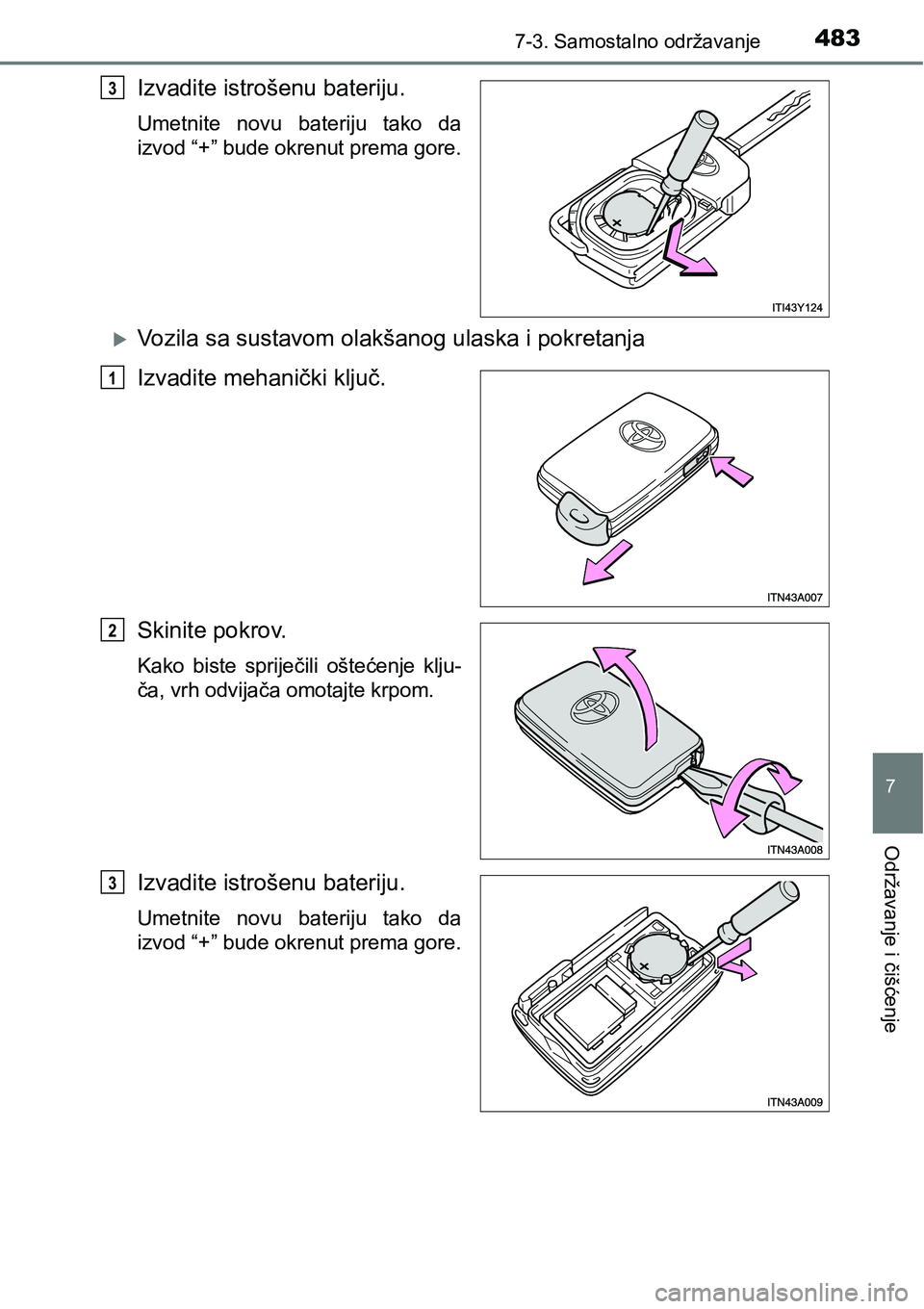

4837-3. Samostalno održavanje
7
Održavanje i čišćenje
Izvadite istrošenu bateriju.
Umetnite novu bateriju tako da
izvod “+” bude okrenut prema gore.
Vozila sa sustavom olakšanog ulaska i pokretanja
Izvadite mehanički ključ.
Skinite pokrov.
Kako biste spriječili oštećenje klju-
ča, vrh odvijača omotajte krpom.
Izvadite istrošenu bateriju.
Umetnite novu bateriju tako da
izvod “+” bude okrenut prema gore.
3
1
2
3
Page 484 of 648

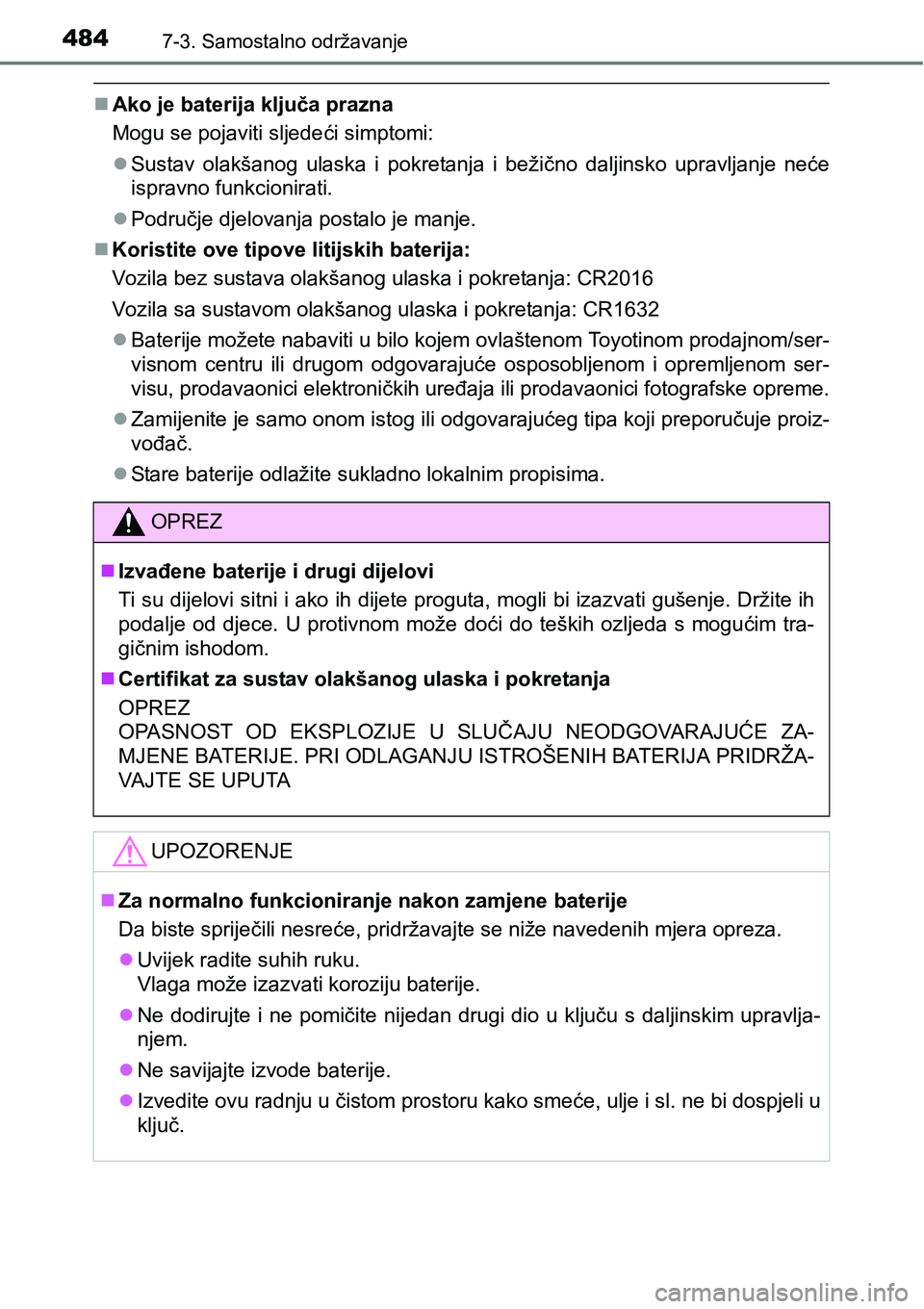

4847-3. Samostalno održavanje
Ako je baterija ključa prazna
Mogu se pojaviti sljedeći simptomi:
Sustav olakšanog ulaska i pokretanja i bežično daljinsko upravljanje neće
ispravno funkcionirati.
Područje djelovanja postalo je manje.
Koristite ove tipove litijskih baterija:
Vozila bez sustava olakšanog ulaska i pokretanja: CR2016
Vozila sa sustavom olakšanog ulaska i pokretanja: CR1632
Baterije možete nabaviti u bilo kojem ovlaštenom Toyotinom prodajnom/ser-
visnom centru ili drugom odgovarajuće osposobljenom i opremljenom ser-
visu, prodavaonici elektroničkih uređaja ili prodavaonici fotografske opreme.
Zamijenite je samo onom istog ili odgovarajućeg tipa koji preporučuje proiz-
vođač.
Stare baterije odlažite sukladno lokalnim propisima.
OPREZ
Izvađene baterije i drugi dijelovi
Ti su dijelovi sitni i ako ih dijete proguta, mogli bi izazvati gušenje. Držite ih
podalje od djece. U protivnom može doći do teških ozljeda s mogućim tra-
gičnim ishodom.
Certifikat za sustav olakšanog ulaska i pokretanja
OPREZ
OPASNOST OD EKSPLOZIJE U SLUČAJU NEODGOVARAJUĆE ZA-
MJENE BATERIJE. PRI ODLAGANJU ISTROŠENIH BATERIJA PRIDRŽA-
VAJTE SE UPUTA
UPOZORENJE
Za normalno funkcioniranje nakon zamjene baterije
Da biste spriječili nesreće, pridržavajte se niže navedenih mjera opreza.
Uvijek radite suhih ruku.
Vlaga može izazvati koroziju baterije.
Ne dodirujte i ne pomičite nijedan drugi dio u ključu s daljinskim upravlja-
njem.
Ne savijajte izvode baterije.
Izvedite ovu radnju u čistom prostoru kako smeće, ulje i sl. ne bi dospjeli u
ključ.
Page 485 of 648

4857-3. Samostalno održavanje
7
Održavanje i čišćenje
Provjera i zamjena osigurača
Prebacite prekidač motora u položaj “LOCK” (vozila bez sustava
olakšanog ulaska i pokretanja) ili ga isključite (vozila sa sustavom
olakšanog ulaska i pokretanja).
Otvorite poklopac kućišta osigurača.
Prostor motora
Utisnite jezičac i podignite poklo-
pac.
Ploča s instrumentima na strani vozača: kućište osigurača tipa A
(vozila s upravljačem na lijevoj strani)
Skinite poklopac.
Ako neki od električnih sklopova ne radi, to može značiti da je
pregorio osigurač. U tom slučaju provjerite i prema potrebi zami-
jenite osigurače.
1
2
Page 486 of 648

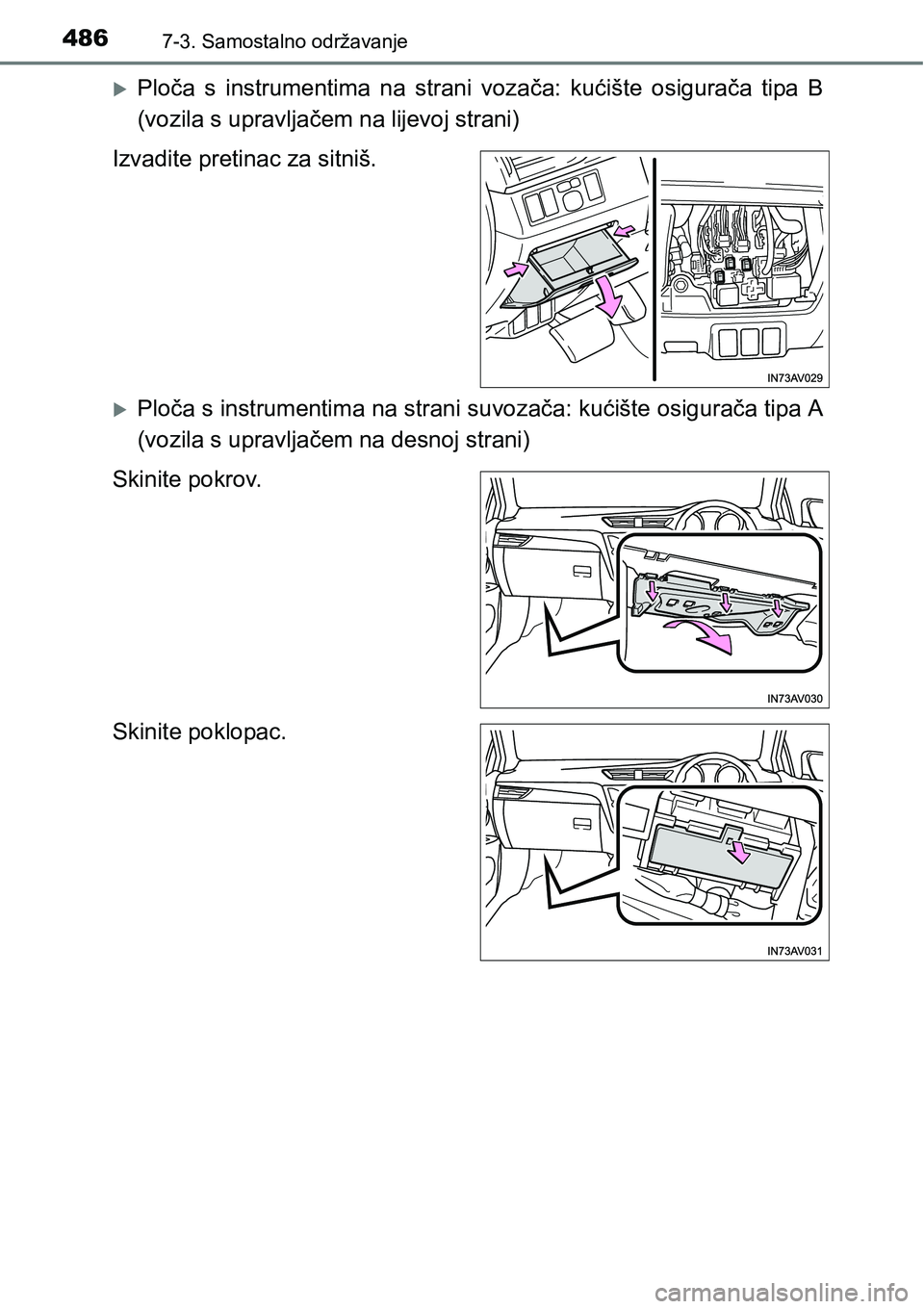

4867-3. Samostalno održavanje
Ploča s instrumentima na strani vozača: kućište osigurača tipa B
(vozila s upravljačem na lijevoj strani)
Izvadite pretinac za sitniš.
Ploča s instrumentima na strani suvozača: kućište osigurača tipa A
(vozila s upravljačem na desnoj strani)
Skinite pokrov.
Skinite poklopac.
Page 487 of 648

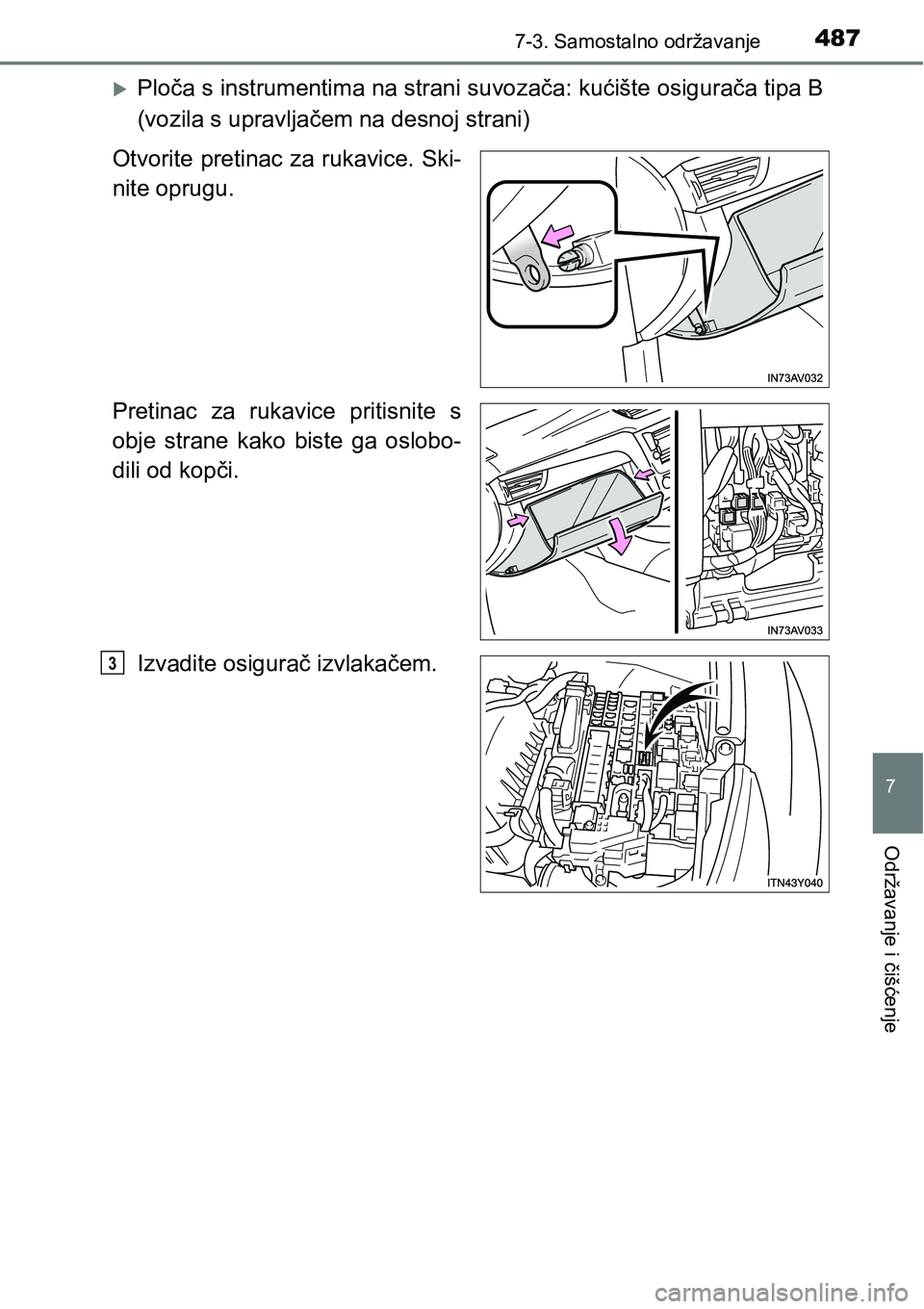

4877-3. Samostalno održavanje
7
Održavanje i čišćenje
Ploča s instrumentima na strani suvozača: kućište osigurača tipa B
(vozila s upravljačem na desnoj strani)
Otvorite pretinac za rukavice. Ski-
nite oprugu.
Pretinac za rukavice pritisnite s
obje strane kako biste ga oslobo-
dili od kopči.
Izvadite osigurač izvlakačem.
3
Page 488 of 648

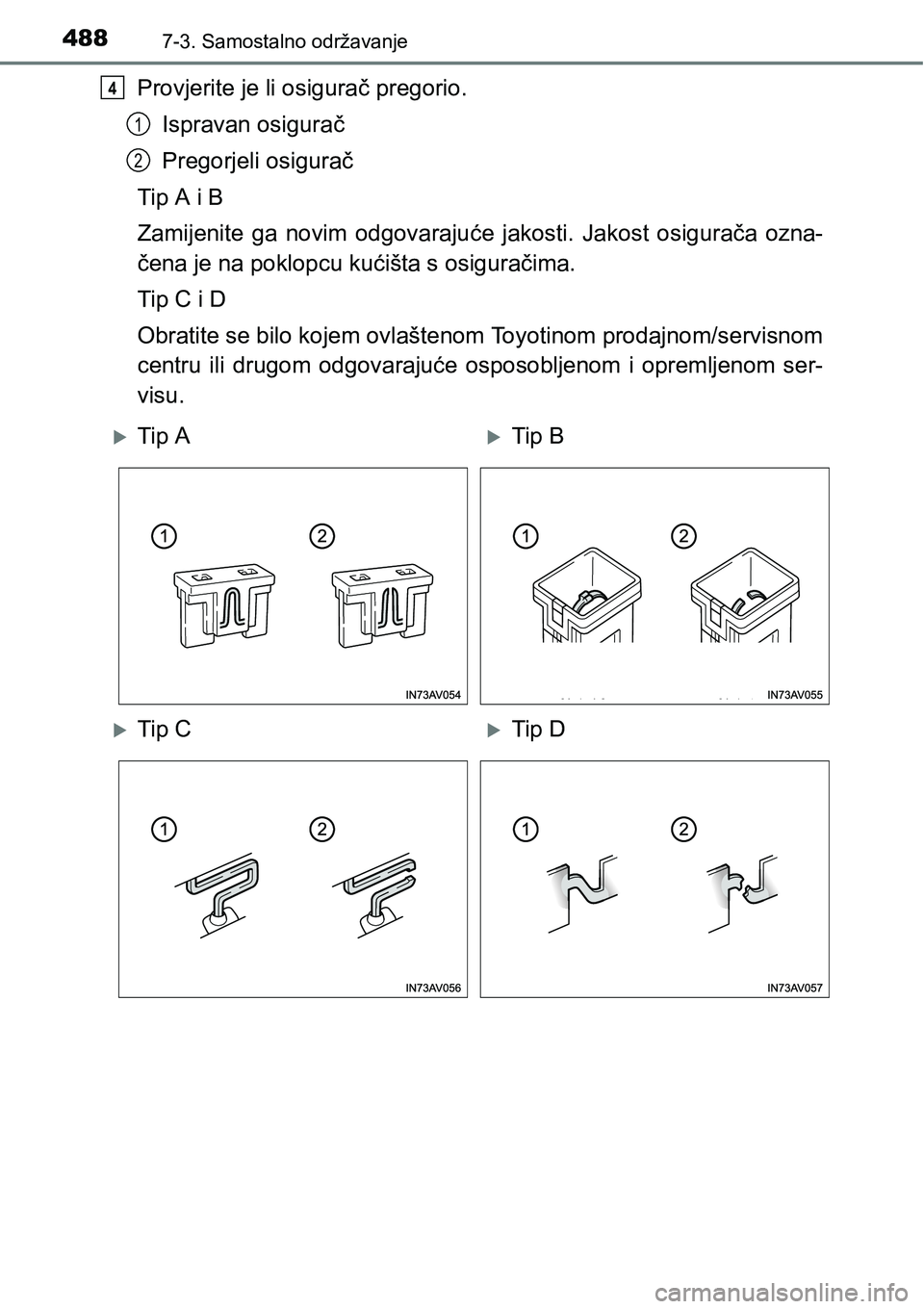

4887-3. Samostalno održavanje
Provjerite je li osigurač pregorio.
Ispravan osigurač
Pregorjeli osigurač
Tip A i B
Zamijenite ga novim odgovarajuće jakosti. Jakost osigurača ozna-
čena je na poklopcu kućišta s osiguračima.
Tip C i D
Obratite se bilo kojem ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i opremljenom ser-
visu.4
1
2
Tip ATip B
Tip CTip D
Page 489 of 648

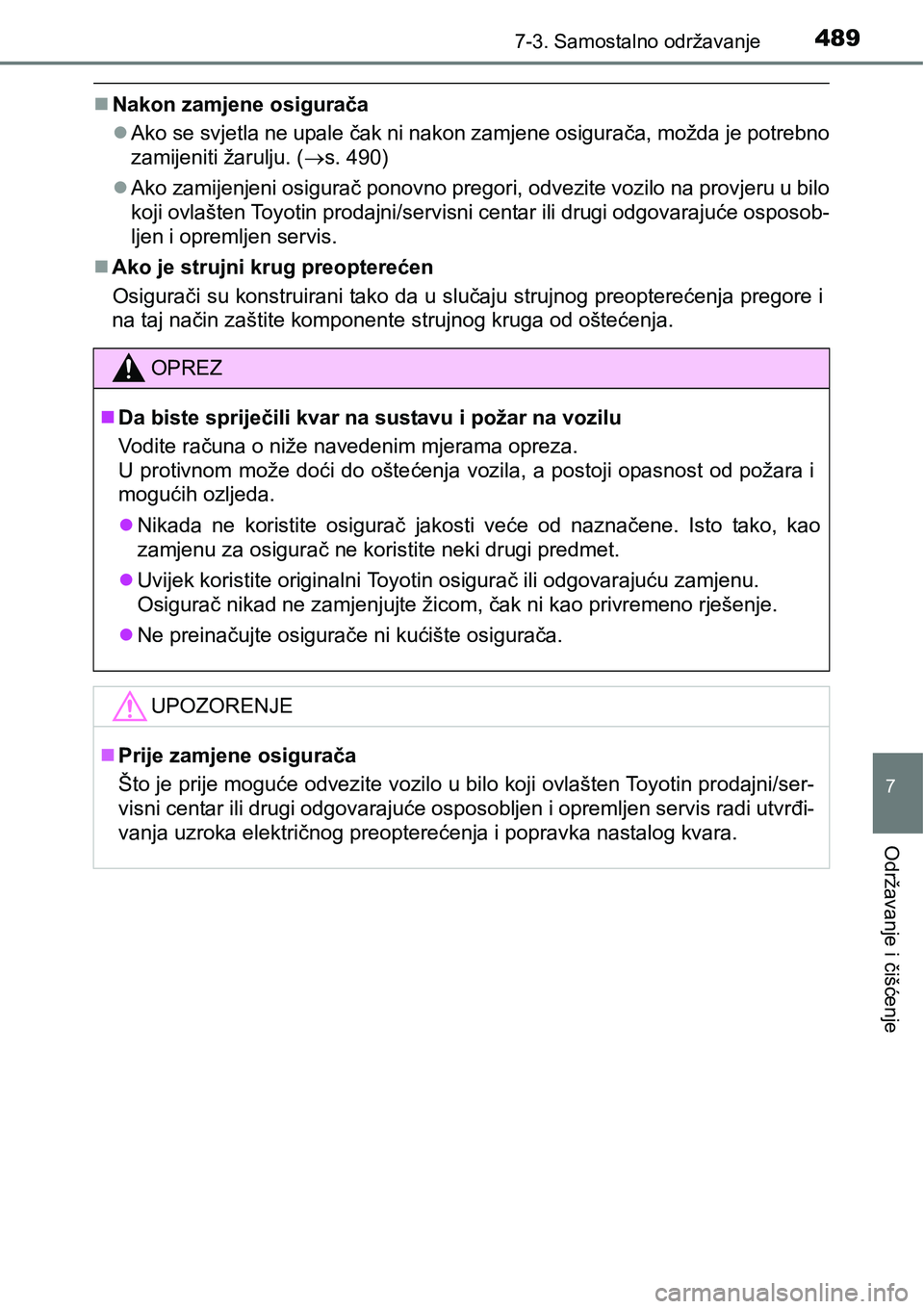

4897-3. Samostalno održavanje
7
Održavanje i čišćenje
Nakon zamjene osigurača
Ako se svjetla ne upale čak ni nakon zamjene osigurača, možda je potrebno
zamijeniti žarulju. (s. 490)
Ako zamijenjeni osigurač ponovno pregori, odvezite vozilo na provjeru u bilo
koji ovlašten Toyotin prodajni/servisni centar ili drugi odgovarajuće osposob-
ljen i opremljen servis.
Ako je strujni krug preopterećen
Osigurači su konstruirani tako da u slučaju strujnog preopterećenja pregore i
na taj način zaštite komponente strujnog kruga od oštećenja.
OPREZ
Da biste spriječili kvar na sustavu i požar na vozilu
Vodite računa o niže navedenim mjerama opreza.
U protivnom može doći do oštećenja vozila, a postoji opasnost od požara i
mogućih ozljeda.
Nikada ne koristite osigurač jakosti veće od naznačene. Isto tako, kao
zamjenu za osigurač ne koristite neki drugi predmet.
Uvijek koristite originalni Toyotin osigurač ili odgovarajuću zamjenu.
Osigurač nikad ne zamjenjujte žicom, čak ni kao privremeno rješenje.
Ne preinačujte osigurače ni kućište osigurača.
UPOZORENJE
Prije zamjene osigurača
Što je prije moguće odvezite vozilo u bilo koji ovlašten Toyotin prodajni/ser-
visni centar ili drugi odgovarajuće osposobljen i opremljen servis radi utvrđi-
vanja uzroka električnog preopterećenja i popravka nastalog kvara.
Page 490 of 648

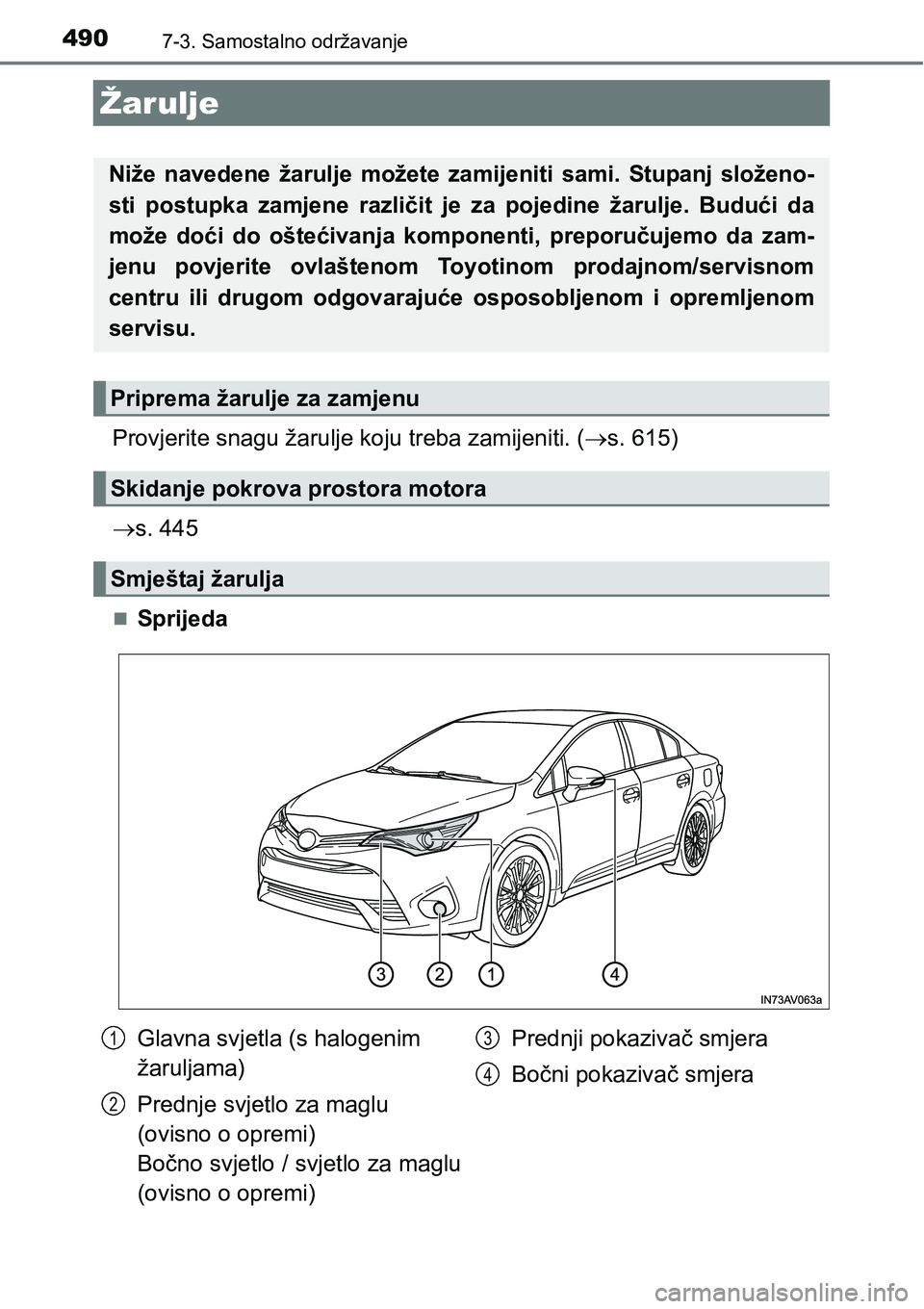

4907-3. Samostalno održavanje
Žarulje
Provjerite snagu žarulje koju treba zamijeniti. (s. 615)
s. 445
Sprijeda
Niže navedene žarulje možete zamijeniti sami. Stupanj složeno-
sti postupka zamjene različit je za pojedine žarulje. Budući da
može doći do oštećivanja komponenti, preporučujemo da zam-
jenu povjerite ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i opremljenom
servisu.
Priprema žarulje za zamjenu
Skidanje pokrova prostora motora
Smještaj žarulja
Glavna svjetla (s halogenim
žaruljama)
Prednje svjetlo za maglu
(ovisno o opremi)
Bočno svjetlo / svjetlo za maglu
(ovisno o opremi)Prednji pokazivač smjera
Bočni pokazivač smjera1
2
3
4
